W instalacjach fotowoltaicznych problem rzadko leży wyłącznie w samym urządzeniu. Gdy falownik wybija różnicówkę, najczęściej chodzi o prądy upływu, niewłaściwie dobrany typ wyłącznika różnicowoprądowego, wilgoć w obwodzie DC albo błąd montażowy po stronie AC. Poniżej rozbieram ten temat praktycznie: co oznacza takie zadziałanie, jak zawęzić przyczynę i kiedy wystarczy korekta zabezpieczenia, a kiedy potrzebny jest pomiar instalacji.
Najpierw sprawdź, czy problem leży w doborze zabezpieczenia, czy w samej instalacji
- RCD reaguje na różnicę między prądem, który wypływa, a tym, który wraca. W PV ta różnica bywa wyższa niż w zwykłym obwodzie.
- Nowoczesne falowniki często mają własny układ monitorowania prądu różnicowego, ale to nie zwalnia z poprawnego doboru zewnętrznej ochrony.
- Najczęstsze tropy to wilgoć, uszkodzona izolacja, błędny typ RCD, wspólny obwód z innymi urządzeniami i błędy w PE/N.
- Nie wymienia się różnicówki „na ślepo”. Najpierw trzeba ustalić, kiedy dokładnie zadziałanie występuje i co je wywołuje.
- W PV liczy się nie tylko typ aparatu, ale też jego czułość oraz to, czy producent falownika dopuszcza dany wariant.
Dlaczego falownik potrafi wyzwolić różnicówkę
Wyłącznik różnicowoprądowy nie „patrzy” na moc instalacji ani na to, czy falownik pracuje poprawnie od strony produkcji energii. On porównuje prąd wpływający i wypływający z obwodu. Jeśli część prądu zaczyna „uciekać” do ziemi, aparat odłącza zasilanie. W fotowoltaice to zjawisko jest szczególnie wrażliwe, bo po stronie DC i wewnątrz falownika występują naturalne prądy upływu, a do tego dochodzą długie przewody, moduły na dachu i wpływ pogody.
Prądy upływu są w PV zjawiskiem normalnym
W falownikach beztransformatorowych pewna ilość prądu upływu pojawia się już z samej konstrukcji układu. To nie jest od razu awaria. Problem zaczyna się wtedy, gdy suma tych prądów zbliża się do progu zadziałania różnicówki albo gdy dojdzie dodatkowa składowa wynikająca z uszkodzenia izolacji, złego montażu lub wilgoci. W praktyce właśnie dlatego instalacja, która przez wiele miesięcy działała bez zarzutu, potrafi zacząć sprawiać kłopoty po deszczu, po zmianie obciążenia albo po rozbudowie obwodów.
Wilgoć i kondensacja potrafią przesunąć granicę zadziałania
To jeden z częstszych scenariuszy przy montażu na dachu. Woda, kondensacja poranna i zawilgocone złącza zwiększają pojemność doziemną po stronie DC, czyli upraszczając - ułatwiają „przeciek” prądu względem ziemi. Sama instalacja nie musi być wtedy dramatycznie uszkodzona, ale robi się bardziej podatna na zadziałanie zabezpieczenia. Szczególnie uważnie traktuję sytuacje, w których problem pojawia się tylko po opadach albo przy dużej wilgotności nocą i znika w suchy, słoneczny dzień.
Przeczytaj również: Fotowoltaika na gruncie - kiedy warto i jak ją zamontować?
Wbudowany układ RCMU nie zastępuje całej ochrony
W wielu falownikach działa wewnętrzny układ monitorowania prądu różnicowego, czyli RCMU. To ważna warstwa bezpieczeństwa, bo urządzenie potrafi samo wykryć nieprawidłowy stan i odłączyć się od sieci. Nie oznacza to jednak, że zewnętrzny RCD staje się zbędny albo że można go dobrać przypadkowo. RCMU i wyłącznik różnicowoprądowy rozwiązują podobny problem, ale na innym poziomie instalacji. Gdy ten mechanizm jest już jasny, łatwiej odróżnić naturalne zadziałanie ochrony od błędu montażu, a to prowadzi wprost do konkretnych przyczyn po stronie instalacji.
Najczęstsze przyczyny w montażu fotowoltaiki
Jeśli problem dotyczy instalacji PV, zwykle nie szukam jednej „magicznej” usterki. Patrzę na kilka powtarzających się błędów, bo to one najczęściej powodują niepożądane zadziałania. W praktyce montażowej w Polsce najwięcej kłopotów robią trzy rzeczy: niewłaściwy dobór RCD, błędy po stronie przewodów i połączeń oraz zbyt duże sumowanie prądów upływu na jednym zabezpieczeniu.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Zadziałanie przy deszczu lub dużej wilgoci | Zawilgocone złącza, wzrost pojemności doziemnej, uszkodzona izolacja przewodów DC | Przepusty dachowe, wtyki, trasy kablowe, ślady korozji i przebarwienia |
| Zadziałanie zaraz po uruchomieniu falownika | Nieodpowiedni typ RCD, błąd w podłączeniu PE/N, uszkodzenie po stronie DC | Dokumentację falownika, schemat rozdzielnicy, ciągłość przewodu ochronnego |
| Losowe wyzwalanie w różnych porach dnia | Sumowanie prądów upływu z kilku obwodów na jednej różnicówce | Jakie odbiorniki są podpięte pod ten sam aparat i czy falownik ma osobny obwód |
| Problem wraca po rozbudowie instalacji | Zbyt mały zapas na prądy upływu po dołożeniu kolejnych urządzeń | Czy do tej samej różnicówki nie dołączono nowych odbiorów, np. klimatyzacji lub ładowarki EV |
| Zadziałanie po przerwach w zasilaniu | Nieprawidłowa topologia układu hybrydowego, błąd przełączania, niepożądane połączenie N-PE | Układ pracy awaryjnej, przełącznik źródeł, sposób rozdzielenia neutralnego w backupie |
W dokumentacji SMA typ B jest wskazywany jako bazowe rozwiązanie dla ochrony AC w PV, chyba że producent konkretnego falownika dopuszcza inny wariant. To dobry punkt odniesienia, ale nie wolno go traktować jak uniwersalnej recepty na każdą instalację. Jeśli falownik i rozdzielnica nie są dobrane do siebie, sama wymiana aparatu zwykle tylko maskuje źródło problemu. I właśnie dlatego diagnoza musi zejść niżej, do samego obwodu i montażu.
Jak diagnozuję problem krok po kroku
Najpierw odcinam emocje, potem obwody. Nie wymieniam różnicówki na chybił trafił, bo to często maskuje objaw zamiast rozwiązać problem. W PV najbardziej opłaca się sprawdzać instalację metodycznie, bo jeden zły zacisk albo zawilgocony przewód potrafi wywoływać identyczne zadziałanie jak źle dobrany aparat.
- Ustalam moment zadziałania. Sprawdzam, czy różnicówka wyzwala się przy starcie falownika, po deszczu, przy dużej produkcji, czy dopiero wtedy, gdy pracują inne odbiorniki w domu.
- Wykluczam inne obwody. Jeśli falownik siedzi na wspólnym RCD z resztą instalacji, odłączam dodatkowe odbiory i testuję układ w możliwie prostym wariancie.
- Oglądam stronę DC. Szukam przetartych przewodów, źle osadzonych wtyków, pęknięć izolacji, luzów w przepustach i śladów wilgoci w puszkach lub przy złączach dachowych.
- Sprawdzam PE i N. Błędy w przewodzie ochronnym albo nieprawidłowe połączenie neutralnego potrafią wywoływać zadziałania, które wyglądają jak wada falownika, a są po prostu błędem montażowym.
- Wykonuję pomiary. Mierzę rezystancję izolacji i prąd upływu odpowiednim miernikiem. To daje odpowiedź, której nie widać gołym okiem.
- Porównuję wynik z instrukcją. Jeśli producent podaje określony typ RCD albo minimalny prąd zadziałania, wracam do projektu i sprawdzam zgodność całego zestawu.
W części falowników Huawei w dokumentacji znajdziesz na przykład typ A z progiem 100 mA lub 300 mA dla zewnętrznego RCD, a w większych układach ten próg rośnie wraz z liczbą urządzeń. To dobrze pokazuje, że dobór ochrony nie jest kwestią „tak się robi zawsze”, tylko zgodności między falownikiem, układem sieci i konkretną rozdzielnicą. Po takim przeglądzie zwykle widać, czy problem leży w doborze aparatu, czy w samej instalacji.

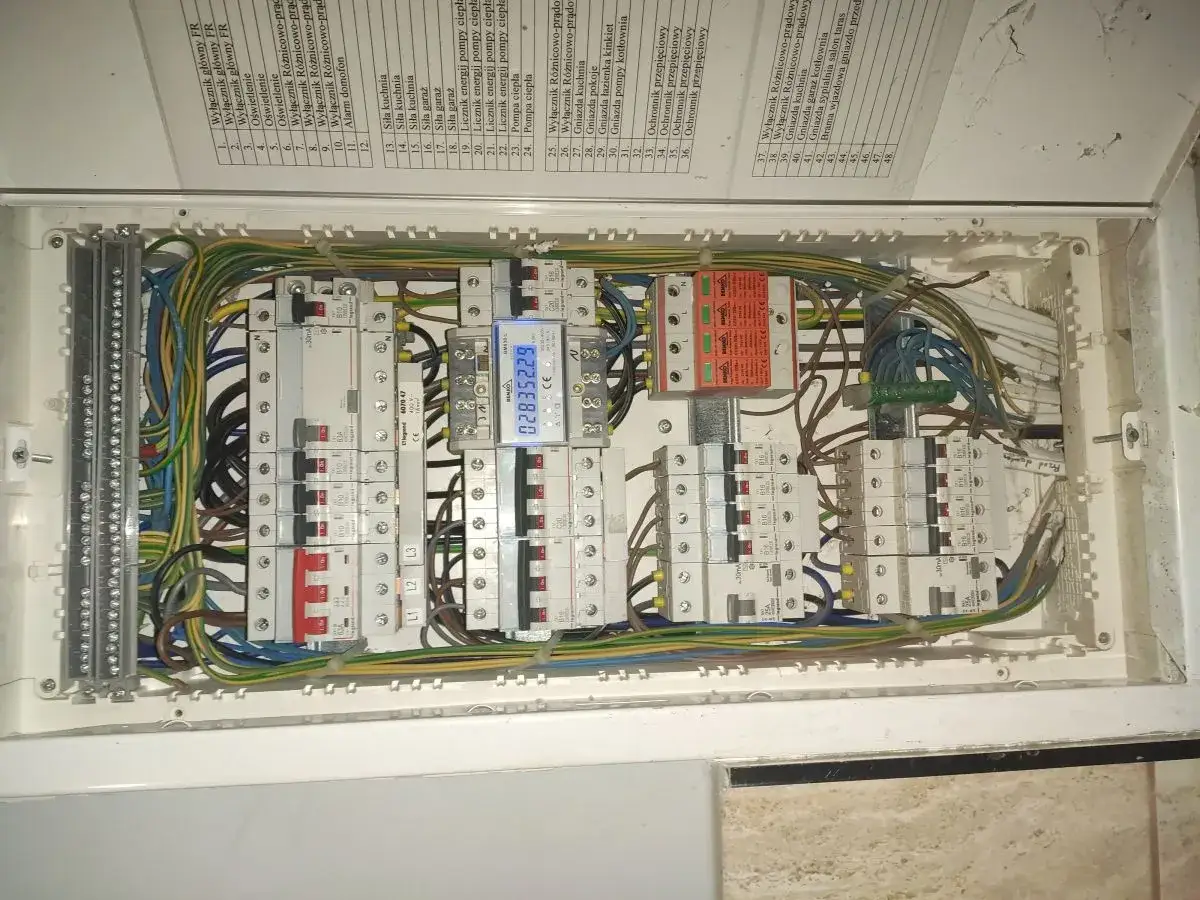

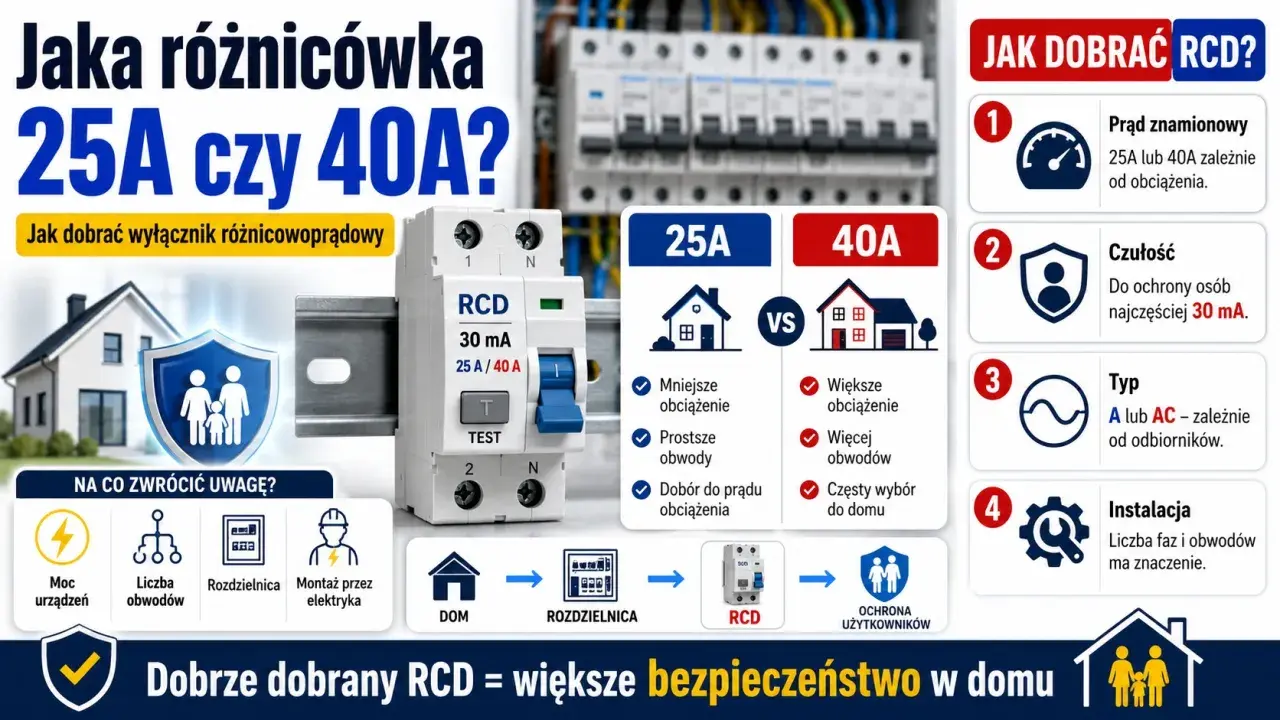

Jaki wyłącznik różnicowoprądowy ma sens przy falowniku
Tu najczęściej pojawia się najwięcej nieporozumień. Typ RCD i jego czułość to dwie różne rzeczy. Typ mówi o tym, jakie składowe prądu aparat potrafi wykryć, a czułość określa próg zadziałania. W PV to rozróżnienie jest ważniejsze niż w zwykłym obwodzie gniazd, bo falownik może generować bardziej złożone przebiegi prądu upływu niż klasyczne odbiorniki domowe.
| Rozwiązanie | Gdzie bywa stosowane | Plus | Ograniczenie |
|---|---|---|---|
| Typ A | W wielu nowoczesnych falownikach domowych, jeśli instrukcja wyraźnie to dopuszcza | Często wystarczający, tańszy, łatwiejszy do zastosowania w typowej rozdzielnicy | Nie jest uniwersalny dla każdej konfiguracji i nie zastępuje sprawdzenia składowej DC |
| Typ B | W instalacjach, gdzie producent wymaga większej odporności na różne składowe prądu różnicowego | Najszerszy zakres działania, najbezpieczniejszy wybór przy trudniejszych układach | Zwykle droższy i nie zawsze potrzebny w małych domowych instalacjach |
| 30 mA | Obwody końcowe, gdzie wymagana jest ochrona dodatkowa | Wysoka czułość ochronna | Przy falowniku i wspólnym obwodzie częściej powoduje niepożądane zadziałania |
| 100 mA | Dedykowany obwód falownika, jeśli producent to dopuszcza | Lepsza odporność na naturalne prądy upływu PV | Nie wolno stosować go „zamiast” ochrony w dowolnym obwodzie bez zgodności z projektem |
| 300 mA | Większe falowniki i układy zbiorcze, gdy tak stanowi instrukcja | Większy margines na prądy robocze instalacji | Wymaga bardzo świadomego projektu, bo nie jest rozwiązaniem uniwersalnym dla każdego domu |
W instrukcjach Froniusa dla części modeli spotyka się dopuszczenie typu A, ale producent zaznacza, że przy konkretnych warunkach mogą wystąpić fałszywe zadziałania. To ważna uwaga, bo pokazuje realny kompromis: można dobrać aparat „na papierze” poprawnie, a i tak mieć problem, jeśli obwód jest źle poprowadzony albo zbyt mocno obciążony innymi odbiorami. Z tego powodu przy montażu PV zawsze wolę dedykowany obwód i jednoznacznie opisane zabezpieczenie niż wspólną, przypadkowo zestawioną ochronę dla połowy domu.
Jeśli różnicówka jest wspólna dla falownika, pompy, klimatyzacji i jeszcze kilku obwodów, to później trudno ustalić winnego. W praktyce dużo częściej działa proste rozdzielenie obciążeń niż podnoszenie progu „na wyczucie”. A skoro dobór ma znaczenie, warto od razu zadbać o kilka rzeczy na etapie montażu, żeby problem nie wracał.
Jak ograniczyć fałszywe zadziałania po montażu
Najlepsze efekty daje porządny montaż, a nie późniejsze ratowanie układu. Przy fotowoltaice najwięcej robią rzeczy mało efektowne, ale bardzo konkretne: poprawne prowadzenie przewodów, szczelność połączeń i zgodność z instrukcją producenta. To właśnie na tych detalach najczęściej wygrywa albo przegrywa cała instalacja.
- Oddzielaj trasę AC od DC. Nie prowadź przewodów „byle razem”, bo pętle i przypadkowe dociśnięcia tworzą później trudne do wykrycia problemy.
- Uszczelniaj wszystkie przejścia przez dach i ściany. Woda w kablach i puszkach daje objawy dopiero po czasie, ale potrafi systematycznie pogarszać pracę ochrony.
- Nie dokładaj wielu obwodów do jednego czułego RCD. Jedna różnicówka dla falownika i dużej liczby odbiorników to częsty przepis na kłopoty.
- Sprawdzaj momenty dokręcenia. Luźny zacisk na PE, N albo na złączu AC potrafi generować objawy, które wyglądają jak usterka elektroniki.
- Weryfikuj instrukcję jeszcze przed uruchomieniem. Jeśli producent wymaga konkretnego typu lub progu zadziałania, to nie jest sugestia, tylko warunek poprawnej pracy.
- Po uruchomieniu wróć na kontrolę po pierwszych opadach. To dobry moment, by wyłapać źle uszczelnione złącza i miejsca, które dopiero pod wilgocią pokazują słabość.
Jeśli instalacja ma pracować długo i bez niespodzianek, nie szukam skrótów. Najwięcej daje poprawny projekt obwodu falownika, właściwy typ ochrony i test po montażu, zanim dach zostanie uznany za „zamknięty temat”. Kiedy problem wraca mimo tych działań, nie ma sensu dalej eksperymentować.
Najmniej kosztuje naprawa przyczyny, nie samego objawu
Jeżeli zadziałanie wraca, a instalacja była już sprawdzana, trzeba wejść głębiej: pomiary izolacji, kontrola połączeń, ocena stanu przewodów i sprawdzenie zgodności z dokumentacją falownika. W PV nie ma sensu udawać, że wszystko załatwi wymiana aparatu na „mocniejszy” albo mniej czuły. To może chwilowo uciszyć problem, ale nie usuwa źródła ryzyka.
Najrozsądniej traktuję taki przypadek jak sygnał diagnostyczny, nie jak awarię jednego elementu. Jeśli chcesz, żeby instalacja fotowoltaiczna działała stabilnie, postaw na dedykowany obwód, właściwy wyłącznik różnicowoprądowy i porządne pomiary po montażu. Wtedy falownik przestaje być podejrzanym z automatu, a staje się po prostu częścią dobrze uporządkowanego układu.
