Maksymalna obciążalność prądowa kabla YKY 5x4 mm² zależy od metody ułożenia i warunków otoczenia
- Kabel YKY 5x4 mm² to przewód miedziany, polwinitowy, pięciożyłowy o przekroju 4 mm² każda żyła, na napięcie 0,6/1 kV.
- Obciążalność w powietrzu wynosi około 30-34 A, a w ziemi około 35 A, dla referencyjnych warunków.
- Wartości te są regulowane normą PN-HD 60364-5-52 i wymagają korekty w zależności od temperatury otoczenia i sposobu ułożenia.
- Wzrost temperatury otoczenia do 40°C w powietrzu obniża obciążalność o około 18%.
- Ułożenie wielu kabli w wiązce lub w ziemi obok siebie znacząco redukuje ich wydajność prądową.
- Kabel YKY 5x4 jest często stosowany do zasilania instalacji trójfazowych o mocy do 16-20 kW, z uwzględnieniem spadku napięcia.
YKY 5x4 – Jaki prąd faktycznie wytrzyma ten popularny kabel?

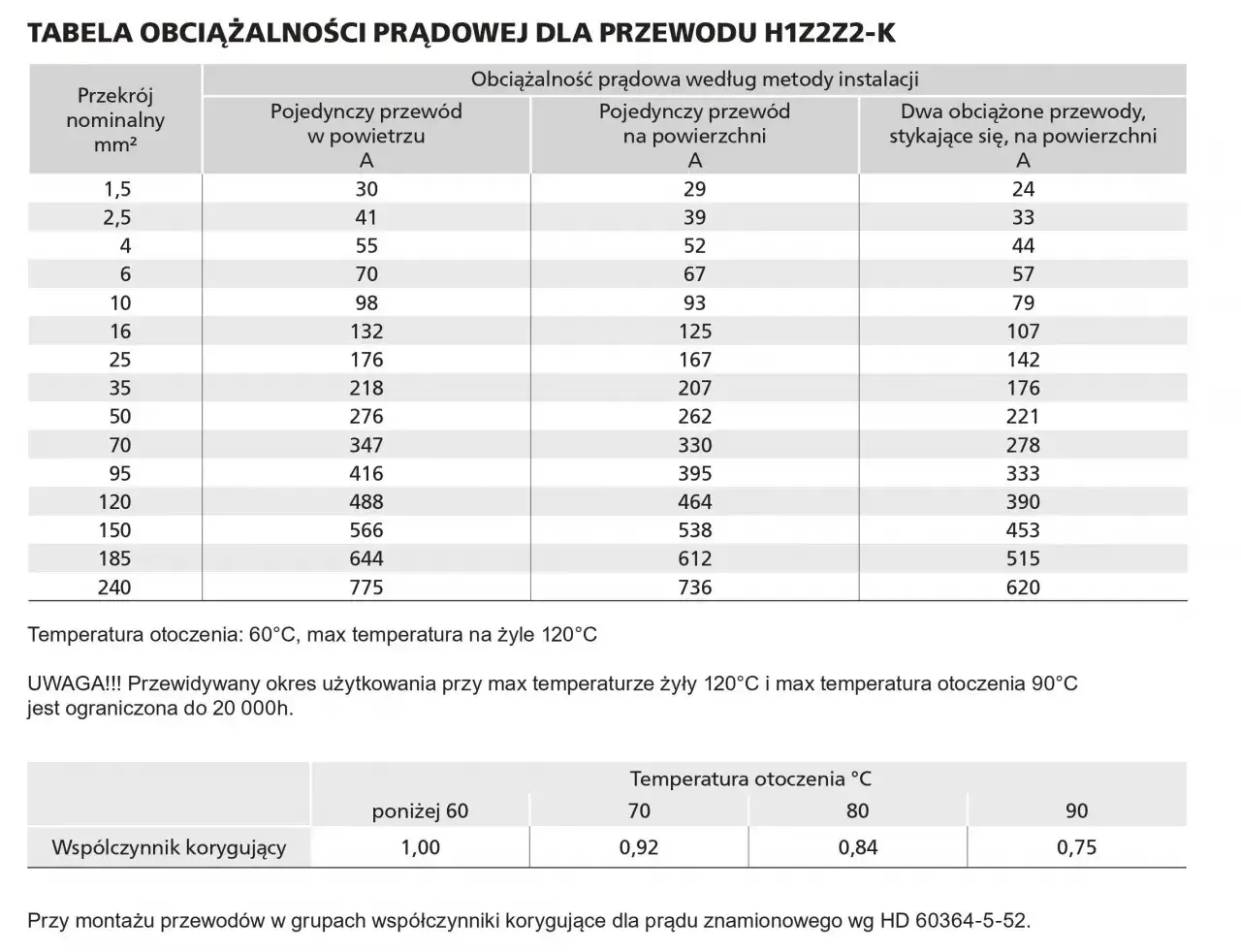

Tabela obciążalności: Konkretne wartości dla instalacji w powietrzu i w ziemi
Kluczowym parametrem przy doborze kabla jest jego obciążalność prądowa długotrwała. Dla popularnego kabla YKY 5x4 mm², składającego się z pięciu żył miedzianych o przekroju 4 mm² każda i izolacji polwinitowej, wartości te różnią się w zależności od sposobu jego ułożenia. Poniższa tabela przedstawia referencyjne obciążalności prądowe w typowych warunkach:
| Metoda ułożenia | Temperatura referencyjna | Obciążalność prądowa (A) |
|---|---|---|
| W powietrzu (np. na ścianie, w korytku kablowym) | 30°C | 30 - 34 |
| W ziemi (metoda D2, bezpośrednio w gruncie) | 20°C (grunt) | ~35 |
Należy pamiętać, że są to wartości bazowe, obliczone dla pojedynczo ułożonego kabla i określonych temperatur. W rzeczywistych instalacjach niemal zawsze konieczne jest zastosowanie współczynników korekcyjnych, o których powiem więcej w dalszej części artykułu.
Co oznaczają symbole YKY 5x4? Krótkie rozszyfrowanie budowy kabla
Zanim zagłębimy się w szczegóły techniczne, warto krótko wyjaśnić, co oznaczają symbole w nazwie kabla YKY 5x4. Jest to standardowe oznaczenie, które niesie ze sobą szereg informacji o jego budowie i przeznaczeniu. Litera 'K' w nazwie oznacza kabel elektroenergetyczny. Dwie litery 'Y' wskazują na zastosowanie izolacji polwinitowej (PVC) oraz powłoki zewnętrznej wykonanej również z polwinitu. Brak oznaczenia litery 'A' przed przekrojem żył informuje nas, że są one wykonane z miedzi. Liczba '5' oznacza pięć żył, a '4' to przekrój każdej z nich w milimetrach kwadratowych. Kabel ten jest przeznaczony do pracy przy napięciu znamionowym 0,6/1 kV. Układ pięciu żył zazwyczaj trzech fazowych, jednej neutralnej i jednej ochronnej jest typowy dla instalacji trójfazowych.Od czego zależy obciążalność? Kluczowe czynniki, których nie można pominąć

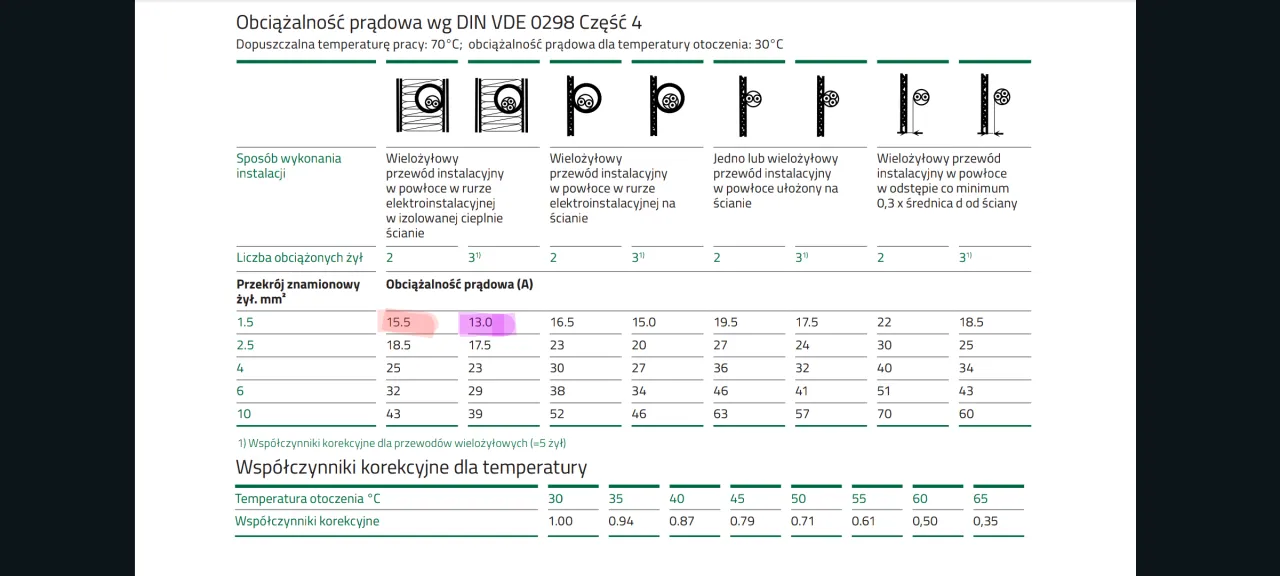

Metoda ułożenia a chłodzenie: Dlaczego kabel w peszlu wytrzyma mniej niż na drabince?
Jednym z najważniejszych czynników determinujących obciążalność prądową kabla jest sposób jego ułożenia. Im lepsze warunki chłodzenia, tym wyższa obciążalność. Kabel ułożony na otwartej drabince kablowej, gdzie powietrze może swobodnie cyrkulować wokół niego, będzie w stanie odprowadzić znacznie więcej ciepła niż ten sam kabel umieszczony w zamkniętym peszlu lub rurce. W przypadku instalacji układanych bezpośrednio w ziemi, rodzaj i sposób jej przygotowania (np. zasypka piaskiem) również ma kluczowe znaczenie dla efektywności rozpraszania ciepła generowanego przez przepływający prąd.
Norma PN-HD 60364-5-52: Techniczna biblia każdego instalatora
Wszelkie dane dotyczące obciążalności prądowej kabli i przewodów elektrycznych są ściśle określone przez obowiązujące normy. W Europie kluczowym dokumentem jest norma PN-HD 60364-5-52, która zawiera szczegółowe tabele i wytyczne dotyczące doboru przewodów do różnych metod ułożenia i warunków pracy. Jest to podstawowe źródło wiedzy dla każdego elektryka, projektanta czy instalatora, zapewniające bezpieczeństwo i zgodność z przepisami.
Różnica między obciążalnością długotrwałą a zwarciową – czego nie wolno mylić?
Ważne jest, aby rozróżnić dwa podstawowe pojęcia związane z prądem płynącym przez kabel: obciążalność prądową długotrwałą oraz obciążalność zwarciową. Obciążalność długotrwała, o której głównie mówimy w tym artykule, określa maksymalny prąd, jaki kabel może bezpiecznie przewodzić w sposób ciągły, bez ryzyka przegrzania i uszkodzenia izolacji. Z kolei obciążalność zwarciowa dotyczy zdolności kabla do wytrzymania ekstremalnie wysokich prądów występujących podczas zwarcia przez bardzo krótki czas. Skupiamy się tutaj na tej pierwszej, ponieważ to ona decyduje o możliwościach normalnej eksploatacji instalacji.
Współczynniki korekcyjne: Kiedy standardowe wartości z tabeli to za mało?
Jak upał osłabia Twój kabel? Współczynnik korekcyjny dla temperatury otoczenia
Temperatura otoczenia ma bezpośredni wpływ na zdolność kabla do rozpraszania ciepła. W gorące dni, gdy temperatura powietrza lub gruntu jest wyższa niż referencyjna, kabel nagrzewa się bardziej. Aby zapewnić bezpieczeństwo, jego obciążalność prądowa musi zostać obniżona. Na przykład, jeśli referencyjna temperatura powietrza to 30°C, a faktyczna temperatura wynosi 40°C, obciążalność kabla YKY 5x4 mm² spadnie o około 18%. Oznacza to, że zamiast 30-34 A będzie mógł bezpiecznie przewodzić prąd o wartości około 25-28 A. Wartość tę uzyskujemy, mnożąc prąd bazowy przez odpowiedni współczynnik korekcyjny, który dla 40°C wynosi około 0,82.
Problem wielu kabli obok siebie: Jak ułożenie w wiązce obniża wydajność prądową?
Podobnie jak temperatura otoczenia, ułożenie wielu kabli w bliskiej odległości od siebie, czyli w wiązce, również wpływa na ich zdolność do rozpraszania ciepła. Każdy kabel generuje ciepło podczas przepływu prądu. Gdy kilka takich przewodów znajduje się obok siebie, wzajemnie się nagrzewają, utrudniając odprowadzanie ciepła. W przypadku kabli układanych w ziemi, jeśli dwa kable stykają się ze sobą, ich obciążalność prądowa może spaść nawet o 25% (współczynnik korekcyjny ok. 0,75) w porównaniu do sytuacji, gdy są one ułożone oddzielnie. Dlatego przy układaniu wielu kabli w jednej trasie lub korytku, należy stosować odpowiednie współczynniki redukcyjne.
Rodzaj gruntu ma znaczenie – wpływ rezystywności cieplnej gleby na kabel w ziemi
Kable układane bezpośrednio w ziemi są narażone na różne warunki gruntowe, które znacząco wpływają na ich zdolność do odprowadzania ciepła. Rezystywność cieplna gruntu, czyli jego zdolność do przewodzenia ciepła, jest kluczowym parametrem. Grunt suchy, piaszczysty ma wyższą rezystywność cieplną niż wilgotna glina. Norma PN-HD 60364-5-52 podaje referencyjną wartość rezystywności cieplnej na poziomie 2,5 K·m/W. Jeśli grunt w miejscu instalacji ma inną charakterystykę termiczną, konieczne jest zastosowanie odpowiednich współczynników korekcyjnych. Przykładowo, w bardzo suchym gruncie obciążalność kabla może być znacznie niższa.
Zastosowanie w praktyce: Jaką moc można bezpiecznie zasilić kablem YKY 5x4?
Obliczenia dla instalacji trójfazowej (400V): Przykład dla garażu i małego warsztatu
Kabel YKY 5x4 mm² jest często wybierany do zasilania mniejszych obiektów, takich jak garaże, altany, pompy czy małe warsztaty, w instalacjach trójfazowych. Przyjmując jego maksymalną obciążalność na poziomie około 30 A (w sprzyjających warunkach), możemy oszacować moc, jaką jest w stanie zasilić. Wzór na moc czynną w układzie trójfazowym to P = U * I * √3 * cos(φ), gdzie U to napięcie fazowe (400V), I to prąd obciążenia, a cos(φ) to współczynnik mocy. Przyjmując cos(φ) = 0.9 (typowe dla urządzeń indukcyjnych) i prąd 30 A, otrzymujemy moc P = 400V * 30A * √3 * 0.9 ≈ 18.7 kW. Oznacza to, że kabel ten może zasilić odbiorniki o mocy do około 16-20 kW, pamiętając jednak o konieczności uwzględnienia spadku napięcia i ewentualnych współczynników korekcyjnych.
Czy YKY 5x4 wystarczy na przyłącze do domu jednorodzinnego?
Współczesne domy jednorodzinne generują coraz większe zapotrzebowanie na energię elektryczną. Rosnąca liczba urządzeń AGD, pomp ciepła, systemów rekuperacji, a także coraz popularniejsze ładowarki do samochodów elektrycznych sprawiają, że zapotrzebowanie na moc może szybko zbliżyć się do 20 kW, a nawet je przekroczyć. W takich warunkach kabel YKY 5x4 mm², z jego maksymalną obciążalnością około 30-35 A, może okazać się niewystarczający lub pracować na granicy swoich możliwości. Dlatego przy projektowaniu przyłącza do domu jednorodzinnego, zawsze zalecam konsultację z doświadczonym elektrykiem, który dokładnie oceni zapotrzebowanie i dobierze odpowiedni przekrój kabla, często większy niż 4 mm².Spadek napięcia: Kiedy długość instalacji staje się krytycznym ograniczeniem?
Obciążalność prądowa to nie jedyny parametr, który należy brać pod uwagę. Przy dłuższych instalacjach, nawet jeśli kabel ma wystarczający przekrój, aby nie przegrzać się pod obciążeniem, może wystąpić problem nadmiernego spadku napięcia. Spadek napięcia jest zjawiskiem fizycznym, polegającym na tym, że napięcie na końcu linii jest niższe niż na jej początku. Norma PN-HD 60364-5-52 określa dopuszczalne wartości spadku napięcia dla różnych typów instalacji. Zbyt duży spadek napięcia może powodować nieprawidłowe działanie urządzeń, ich szybsze zużycie, a w skrajnych przypadkach uniemożliwić ich uruchomienie. Dlatego długość linii jest równie ważnym czynnikiem, co przekrój kabla.
Najczęstsze błędy przy doborze przekroju: Jak uniknąć kosztownych pomyłek i zagrożenia pożarem?
Pułapka myślenia "na styk" – dlaczego warto zostawić zapas mocy?
Jednym z najpoważniejszych błędów jest dobieranie przekroju kabla "na styk", czyli dokładnie pod aktualne zapotrzebowanie, bez żadnego marginesu bezpieczeństwa. Instalacje elektryczne projektuje się na lata, a potrzeby użytkowników mogą się zmieniać. Zostawienie niewielkiego zapasu mocy pozwala na przyszłą rozbudowę, podłączenie dodatkowych urządzeń, a także zapewnia większą odporność na chwilowe, nieprzewidziane obciążenia. Przewymiarowanie kabla jest zawsze bezpieczniejsze i często tańsze w dłuższej perspektywie niż konieczność jego wymiany lub ryzyko awarii.
Niedopasowanie zabezpieczeń nadprądowych do obciążalności kabla
Kolejnym krytycznym błędem jest niedopasowanie zabezpieczeń nadprądowych wyłączników nadprądowych lub bezpieczników do rzeczywistej obciążalności kabla. Zabezpieczenie ma za zadanie chronić kabel przed przeciążeniem i zwarciem. Jeśli wartość zabezpieczenia jest zbyt wysoka w stosunku do obciążalności kabla, w przypadku przeciążenia kabel będzie się przegrzewał, a zabezpieczenie nie zadziała, co może doprowadzić do uszkodzenia izolacji, a nawet pożaru. Z kolei zbyt niskie zabezpieczenie będzie powodować niepotrzebne wyłączanie obwodu, utrudniając codzienne użytkowanie instalacji.
Przeczytaj również: Arot czy Peszel? Wybierz rurę osłonową mądrze!
Błędny dobór do mocy urządzeń bez uwzględnienia warunków instalacji
Często spotykanym błędem jest dobór przekroju kabla wyłącznie na podstawie mocy podłączanych urządzeń, ignorując przy tym kluczowe czynniki związane z warunkami instalacji. Jak już wielokrotnie podkreślałem, temperatura otoczenia, sposób ułożenia kabla (w powietrzu, w ziemi, w peszlu, w wiązce), jego długość i rodzaj otoczenia to wszystko ma fundamentalne znaczenie dla jego zdolności do bezpiecznego przewodzenia prądu. Ignorowanie tych czynników prowadzi do niedowymiarowania kabla, co stanowi poważne zagrożenie dla bezpieczeństwa instalacji.
