Maksymalne obciążenie przewodu 2,5 mm² to pytanie, które spędza sen z powiek wielu osobom planującym remont lub budowę instalacji elektrycznej. Czy to prawda, że ten popularny przekrój żyły miedzianej ma jedną, uniwersalną granicę obciążenia? Nic bardziej mylnego. W rzeczywistości, obciążalność prądowa przewodu jest wartością dynamiczną, zależną od szeregu czynników, których świadomość jest absolutnie kluczowa dla zapewnienia bezpieczeństwa nam i naszym domownikom. Zaniedbanie tej kwestii może prowadzić do niebezpiecznych sytuacji, w tym do pożaru. Dlatego tak ważne jest, aby zrozumieć, od czego tak naprawdę zależy, ile prądu może bezpiecznie przenieść przewód 2,5 mm².
Ile faktycznie wytrzyma przewód 2,5 mm²? Najważniejsze pytanie każdego majsterkowicza
Kiedy zabieramy się za prace elektryczne, często chcemy mieć pewność, że nasze działania są bezpieczne i zgodne z wszelkimi normami. Pytanie o maksymalne obciążenie przewodu 2,5 mm² jest jednym z fundamentalnych, które pojawia się w tym kontekście. Odpowiedź na nie nie jest jednak prosta i jednoznaczna. Nie istnieje jedna, uniwersalna liczba, która określałaby bezpieczne obciążenie dla każdego przewodu o tym przekroju. Dlaczego? Ponieważ na to, jak dużo prądu przewód może bezpiecznie przenieść, wpływa wiele czynników. Zrozumienie tych zależności jest nie tylko kwestią wiedzy technicznej, ale przede wszystkim priorytetem dla bezpieczeństwa każdej instalacji elektrycznej. Majsterkowicze i początkujący elektrycy powinni traktować tę wiedzę jako absolutną podstawę swoich działań.
To nie jest jedna liczba – od czego naprawdę zależy maksymalne obciążenie?
Jak już wspomniałem, maksymalne obciążenie przewodu 2,5 mm² nie jest stałą wartością. Kluczowe znaczenie mają tutaj cztery główne czynniki. Po pierwsze, materiał przewodu. W naszych domach standardem jest miedź, która ma doskonałe właściwości przewodzące. Po drugie, sposób ułożenia. Czy przewód jest schowany w izolacyjnej rurce pod tynkiem, czy może swobodnie biegnie w powietrzu? To ma ogromny wpływ na to, jak efektywnie przewód oddaje ciepło. Po trzecie, temperatura otoczenia. Im cieplej wokół przewodu, tym mniejsze obciążenie może on bezpiecznie przenieść. Zazwyczaj tabele podają wartości dla temperatury odniesienia, na przykład 30°C. Wreszcie, liczba obciążonych żył w wiązce. Gdy kilka przewodów pracuje obok siebie, wzajemnie się grzeją, co również ogranicza ich obciążalność.
Rola normy PN-HD 60364-5-52: Twój drogowskaz w świecie przepisów
W świecie instalacji elektrycznych obowiązują pewne zasady i standardy, które zapewniają bezpieczeństwo i poprawność wykonania. W Polsce podstawowym dokumentem, który reguluje te kwestie, jest norma PN-HD 60364-5-52:2011. Jest to zbiór wytycznych, który określa między innymi dopuszczalne obciążenia prądowe dla przewodów o różnych przekrojach i w różnych warunkach montażu. Dla każdego, kto zajmuje się projektowaniem, wykonawstwem lub nawet planowaniem instalacji elektrycznych, znajomość tej normy jest nie tyle wskazana, co wręcz niezbędna. To ona stanowi gwarancję, że nasze instalacje są bezpieczne i zgodne z obowiązującymi przepisami.
Miedź vs. aluminium: Dlaczego materiał żyły ma fundamentalne znaczenie?

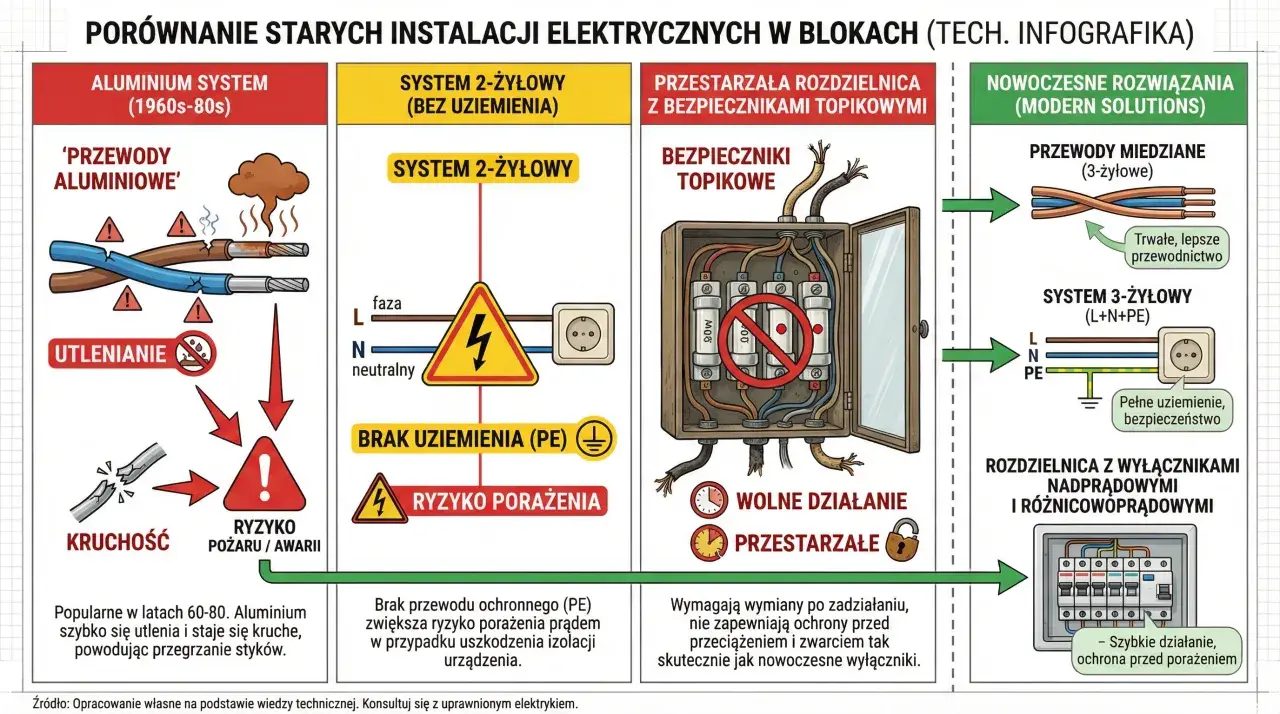

Współczesne instalacje elektryczne w domach i mieszkaniach niemal w całości opierają się na przewodach miedzianych. Dlaczego tak się dzieje? Miedź oferuje znacznie lepszą przewodność elektryczną w porównaniu do aluminium. Jest też bardziej wytrzymała mechanicznie i mniej podatna na utlenianie, co przekłada się na trwałość połączeń. Aluminium, choć tańsze, ma swoje wady. Jego przewodność jest gorsza, a co gorsza, z czasem ulega tzw. "pełzaniu", co może prowadzić do rozluźnienia połączeń i zwiększenia rezystancji, a tym samym ryzyka przegrzewania. Dlatego w instalacjach domowych zdecydowanie stawiamy na miedź.
Obciążalność w praktyce: Konkretne wartości dla najczęstszych sposobów montażu
Teoretyczne rozważania są ważne, ale w praktyce liczą się konkretne liczby. Jakie są więc dopuszczalne obciążenia dla przewodu 2,5 mm² w najczęściej spotykanych sytuacjach montażowych? Sposób ułożenia przewodu ma fundamentalne znaczenie, ponieważ bezpośrednio wpływa na jego zdolność do odprowadzania ciepła. Im lepsze chłodzenie, tym wyższy prąd może bezpiecznie płynąć. Przyjrzyjmy się więc najpopularniejszym scenariuszom.
Przewód w tynku (metoda A1/A2): Jaki prąd jest bezpieczny dla instalacji podtynkowej?
Większość instalacji elektrycznych w naszych domach jest wykonywana w systemie podtynkowym, gdzie przewody prowadzone są w specjalnych rurkach instalacyjnych, a następnie ukrywane pod warstwą tynku. W takim układzie, przewód miedziany o przekroju 2,5 mm² może bezpiecznie przenieść prąd o natężeniu około 20-21 Amperów. Jest to wartość, którą należy mieć na uwadze przy projektowaniu obwodów gniazd wtykowych. Ograniczona możliwość wymiany ciepła z otoczeniem sprawia, że obciążalność jest tu niższa niż w przypadku swobodnego ułożenia.
Przewód na ścianie (metoda C): Jak lepsze chłodzenie wpływa na wzrost obciążalności?
Gdy przewód jest ułożony swobodnie w powietrzu, na przykład na powierzchni ściany (oczywiście w odpowiedniej izolacji lub korytku kablowym), jego zdolność do oddawania ciepła jest znacznie lepsza. W takiej sytuacji, ten sam przewód miedziany 2,5 mm² może bezpiecznie przenieść prąd o natężeniu rzędu 24-25 Amperów. Lepsze warunki chłodzenia pozwalają na efektywniejsze odprowadzanie ciepła generowanego przez przepływający prąd, co przekłada się na wyższą dopuszczalną obciążalność.
Wpływ temperatury i liczby przewodów w wiązce: Ukryci wrogowie Twojej instalacji
Nie możemy zapominać o innych, często niedocenianych czynnikach. Temperatura otoczenia ma bezpośredni wpływ na obciążalność. Jeśli instalacja znajduje się w gorącym pomieszczeniu lub jest wystawiona na działanie słońca, jej zdolność do przenoszenia prądu maleje. Przykładowo, przy temperaturze otoczenia powyżej 30°C, konieczne jest stosowanie współczynników korygujących, które obniżają dopuszczalne obciążenie. Podobnie, gdy w jednej wiązce znajduje się wiele przewodów obciążonych prądem, wzajemnie się one nagrzewają. Norma PN-HD 60364-5-52:2011 uwzględnia to, wprowadzając współczynniki zmniejszające obciążalność dla wiązek zawierających więcej niż jeden obciążony przewód. Te pozornie drobne szczegóły mają kluczowe znaczenie dla długoterminowego bezpieczeństwa instalacji.
Z Amperów na Waty: Jaką moc podłączysz do przewodu 2,5 mm²?
Wiele osób intuicyjnie myśli o mocy urządzeń w Watach, a nie w Amperach. Dlatego tak ważne jest, aby umieć przeliczyć dopuszczalne obciążenie prądowe na moc, którą możemy bezpiecznie podłączyć do danego obwodu. Pozwala to na lepsze zrozumienie, jakie urządzenia mogą pracować jednocześnie, bez ryzyka przeciążenia instalacji. Pamiętajmy, że podstawowy wzór, który nam w tym pomoże, to P = U * I, gdzie P to moc, U to napięcie, a I to natężenie prądu.
Instalacja jednofazowa (230V): Obliczenia dla standardowych gniazdek domowych
W większości domów i mieszkań mamy do czynienia z instalacją jednofazową o napięciu 230V. Standardowy obwód gniazd wtykowych, wykonany z użyciem przewodu 2,5 mm², jest zabezpieczony wyłącznikiem nadprądowym o wartości 16 Amperów. Stosując wzór P = U * I, otrzymujemy: 230V * 16A = 3680W. Oznacza to, że taki obwód jest w stanie bezpiecznie zasilić urządzenia o łącznej mocy do 3680 Watów, czyli 3,68 kilowata. Jest to wartość, którą należy traktować jako górną granicę obciążenia dla jednego obwodu gniazd.
Przykłady urządzeń: Co możesz bezpiecznie podłączyć do jednego obwodu?
Aby lepiej zobrazować, co oznacza moc 3680W, podajmy kilka przykładów. Typowy czajnik elektryczny zużywa około 2000W, żelazko podobnie około 2000W, a mikrofalówka zazwyczaj oscyluje w granicach 1000W. Widzimy więc, że jednoczesne włączenie czajnika i żelazka na jednym obwodzie gniazd z przewodem 2,5 mm² i zabezpieczeniem 16A spowoduje przekroczenie dopuszczalnego obciążenia. Dlatego tak ważne jest, aby planować wykorzystanie urządzeń o dużej mocy i unikać ich jednoczesnego włączania na jednym obwodzie. Zawsze warto sprawdzić tabliczkę znamionową urządzenia, aby poznać jego rzeczywisty pobór mocy.
Instalacja trójfazowa (400V – "siła"): Kiedy 2,5 mm² to za mało dla Twoich urządzeń?
W przypadku instalacji trójfazowej, napięcie międzyfazowe wynosi 400V. Przewód 2,5 mm² w takiej instalacji (np. 5x2,5 mm²) jest w stanie przenieść znacznie większą moc, jednak jego zastosowanie jest zazwyczaj ograniczone do urządzeń o mniejszym poborze prądu. Do odbiorników o bardzo dużej mocy, takich jak płyty indukcyjne, piece elektryczne czy niektóre podgrzewacze wody, zazwyczaj zaleca się stosowanie przewodów o większym przekroju, na przykład 4 mm² lub nawet więcej. Wynika to z faktu, że nawet przy niższym natężeniu prądu na fazę, całkowita moc pobierana przez urządzenie może być bardzo wysoka, a przewód 2,5 mm² może okazać się niewystarczający do bezpiecznego jej odprowadzenia.Klucz do bezpieczeństwa: Dlaczego zabezpieczenie 16A to złoty standard dla przewodu 2,5 mm²?
W całym tym rozważaniu o obciążalności przewodów, nie można zapomnieć o kluczowym elemencie każdej instalacji elektrycznej zabezpieczeniach nadprądowych. To właśnie one stanowią ostatnią linię obrony przed niebezpiecznymi sytuacjami. Wyłącznik nadprądowy o wartości 16 Amperów jest powszechnie stosowanym i uznawanym za bezpieczny standard dla obwodów gniazd wykonanych z przewodu 2,5 mm². Jego dobór nie jest przypadkowy jest ściśle powiązany z obciążalnością cieplną przewodu.
Zasada działania wyłącznika nadprądowego: On chroni kabel, nie Twój sprzęt!
Jak działa wyłącznik nadprądowy? Jego głównym zadaniem jest ochrona instalacji elektrycznej przed skutkami przeciążenia lub zwarcia. Kiedy natężenie prądu przekroczy bezpieczną wartość przez określony czas, wyłącznik automatycznie przerywa obwód, odcinając dopływ prądu. Ważne jest, aby zrozumieć, że wyłącznik nadprądowy chroni przede wszystkim przewód, a nie podłączone do niego urządzenia. Jego zadaniem jest zapobieżenie przegrzaniu się kabla, które mogłoby doprowadzić do stopienia izolacji i w konsekwencji do pożaru.
Dlaczego nigdy nie wolno stosować bezpiecznika 20A lub 25A na standardowym obwodzie gniazdkowym?
To jedno z najczęstszych i najbardziej niebezpiecznych wykroczeń w domowych instalacjach elektrycznych. Stosowanie zabezpieczenia o wyższej wartości, na przykład 20A lub 25A, na obwodzie gniazd wykonanym z przewodu 2,5 mm² jest absolutnie niedopuszczalne i skrajnie niebezpieczne. Przewód 2,5 mm² może bezpiecznie przenieść około 20-21A w optymalnych warunkach (np. pod tynkiem). Jeśli podłączymy do niego urządzenie pobierające prąd zbliżony do 25A, przewód zacznie się przegrzewać. Wyłącznik 25A zadziała dopiero przy znacznie wyższym prądzie, co oznacza, że przewód zdąży się stopić i zapalić, zanim zabezpieczenie zareaguje. To prosta droga do pożaru.
Koordynacja zabezpieczeń: Jak zapewnić prawidłowe działanie i selektywność?
Bezpieczeństwo instalacji elektrycznej to nie tylko dobór odpowiednich zabezpieczeń do przewodów. To także odpowiednia koordynacja zabezpieczeń. Oznacza to, że wszystkie elementy zabezpieczające w instalacji od głównego wyłącznika w rozdzielnicy, po zabezpieczenia poszczególnych obwodów muszą być dobrane w taki sposób, aby działały selektywnie. Selektywność polega na tym, że w przypadku awarii (np. zwarcia) zadziała tylko to zabezpieczenie, które jest najbliżej miejsca uszkodzenia, odłączając tylko dany obwód, a nie całą instalację. Prawidłowo skoordynowane zabezpieczenia zapewniają ciągłość zasilania tam, gdzie nie ma problemu, i szybkie wyłączenie uszkodzonego fragmentu.
Najczęstsze błędy i mity, które mogą prowadzić do pożaru
Niestety, w dziedzinie elektryki wciąż funkcjonuje wiele niebezpiecznych mitów i powszechnych błędów, które mogą mieć tragiczne konsekwencje. Świadomość tych zagrożeń jest kluczowa dla bezpieczeństwa każdego, kto korzysta z instalacji elektrycznej. Ignorowanie podstawowych zasad i poleganie na "domowych sposobach" to prosta droga do poważnych problemów, w tym do pożaru.
Mit: "Przecież nic się nie stanie, jak podłączę jeszcze jeden czajnik"
To jeden z najgroźniejszych mitów. Wiele osób myśli, że podłączenie kolejnego urządzenia o dużym poborze mocy do już obciążonego obwodu nie stanowi problemu. Nic bardziej mylnego. Każde podłączone urządzenie zwiększa całkowite obciążenie. Jeśli suma poboru mocy wszystkich urządzeń podłączonych do jednego obwodu przekroczy jego dopuszczalną wartość (np. 3680W dla obwodu 16A/230V), przewody zaczną się przegrzewać. Długotrwałe przeciążenie prowadzi do uszkodzenia izolacji i może zainicjować pożar. Pamiętajmy, że moc się sumuje!
Przegrzewanie się puszek i gniazdek: Jak rozpoznać pierwsze sygnały zagrożenia?
Nasza instalacja elektryczna wysyła sygnały ostrzegawcze, jeśli coś jest nie tak. Należy zwracać uwagę na takie objawy jak ciepłe lub gorące w dotyku gniazdka, włączniki czy puszki instalacyjne. Innym niepokojącym symptomem może być zapach spalenizny dochodzący z okolic gniazdka lub rozdzielnicy. Przygasające światła podczas włączania mocniejszych urządzeń również mogą świadczyć o przeciążeniu obwodu. W przypadku zaobserwowania któregokolwiek z tych objawów, należy natychmiast odłączyć urządzenia z podejrzanego obwodu i wezwać wykwalifikowanego elektryka.
Przeczytaj również: Kable teleinformatyczne - klucz do wydajnej i bezpiecznej sieci
"Sztukowanie" i nieprawidłowe łączenie przewodów: Jakie ryzyko niesie za sobą prowizorka?
Prowizoryczne rozwiązania i nieprawidłowe łączenie przewodów to kolejna plaga domowych instalacji. Popularne "skręcanie" przewodów gołym drutem, używanie nieodpowiednich złączek lub brak odpowiedniego zabezpieczenia połączeń to sytuacje, które drastycznie zwiększają ryzyko. W miejscach nieprawidłowych połączeń powstaje zwiększona rezystancja, co prowadzi do lokalnego przegrzewania się, iskrzenia, a w skrajnych przypadkach do zapłonu izolacji. Tylko prawidłowe, zgodne z normami połączenia, wykonane przy użyciu odpowiednich złączek (np. WAGO, złączki śrubowe), gwarantują bezpieczeństwo i niezawodność instalacji.
