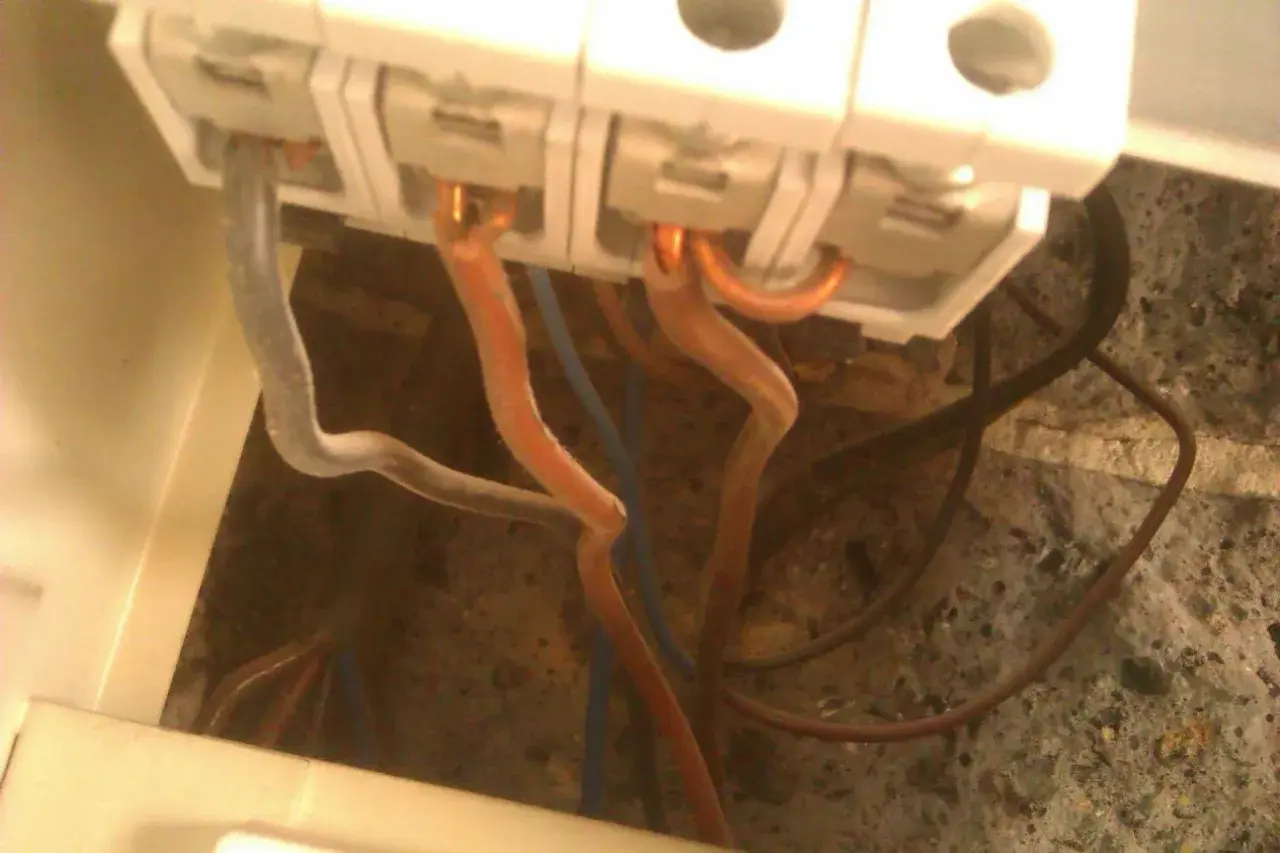

Ten artykuł to praktyczny przewodnik, który pomoże Ci zrozumieć złożoność doboru odpowiedniego kabla do instalacji o mocy 30 kW. Dowiesz się, jakie czynniki są kluczowe dla bezpieczeństwa i efektywności Twojej instalacji, od obliczeń prądu po weryfikację spadków napięcia.
Kluczowe aspekty doboru kabla dla mocy 30 kW
- Dobór kabla dla 30 kW wymaga zasilania trójfazowego (400V) i precyzyjnych obliczeń prądu roboczego.
- Należy uwzględnić obciążalność prądową długotrwałą kabla, zależną od materiału (miedź/aluminium) i sposobu ułożenia.
- Kluczowym czynnikiem jest dopuszczalny spadek napięcia, szczególnie na dłuższych odcinkach instalacji.
- Dla 30 kW często stosuje się kable miedziane 10 mm² lub 16 mm², a aluminiowe 16 mm² lub 25 mm².
- Ostateczny dobór i montaż powinien zawsze przeprowadzić elektryk z odpowiednimi uprawnieniami.
Dlaczego dobór kabla do mocy 30 kW to decyzja krytyczna dla bezpieczeństwa
Prawidłowy dobór kabla dla instalacji o mocy 30 kW to nie tylko kwestia efektywności energetycznej, ale przede wszystkim fundamentalny element zapewniający bezpieczeństwo użytkowania. Niewłaściwy przekrój przewodu może prowadzić do jego przegrzewania, uszkodzenia izolacji, a w skrajnych przypadkach nawet do pożaru. Zgodność z obowiązującymi normami, takimi jak PN-HD 60364, jest kluczowa, aby instalacja była bezpieczna i działała niezawodnie przez lata.
30 kW – co to za moc i gdzie ją spotykamy?
Moc 30 kW to znacząca wartość, która znajduje zastosowanie w wielu miejscach, gdzie zapotrzebowanie na energię jest wysokie. Najczęściej spotykamy ją przy zasilaniu wydajnych pomp ciepła, które są sercem nowoczesnych systemów grzewczych w domach jednorodzinnych i budynkach komercyjnych. Równie często jest to moc wymagana przez szybkie stacje ładowania pojazdów elektrycznych, które umożliwiają błyskawiczne uzupełnienie energii w akumulatorach. Spotkać ją można także w małych zakładach produkcyjnych, warsztatach, a także w bardzo dużych, energochłonnych domach jednorodzinnych z wieloma urządzeniami. Jest to moc, która wymaga profesjonalnego podejścia na każdym etapie od projektu, przez dobór komponentów, aż po wykonanie instalacji.
Skutki błędnego doboru przewodu: od przegrzania i strat energii po ryzyko pożaru
Konsekwencje zastosowania zbyt cienkiego kabla do odbiornika o mocy 30 kW mogą być bardzo poważne. Przede wszystkim, przewód będzie się nadmiernie nagrzewał pod obciążeniem. To zjawisko nie tylko prowadzi do strat energii ciepło generowane w kablu to energia, która zamiast zasilać urządzenie, jest tracona do otoczenia ale przede wszystkim stanowi bezpośrednie zagrożenie. Przegrzewające się przewody mogą doprowadzić do stopienia izolacji, zwarcia, a w najgorszym scenariuszu do zapłonu materiałów znajdujących się w pobliżu, co może skutkować pożarem. Dodatkowo, zbyt duży spadek napięcia na nieodpowiednim kablu może powodować niestabilną pracę podłączonych urządzeń, ich szybsze zużycie, a nawet uszkodzenie.
Kto jest odpowiedzialny za prawidłowy dobór kabla? Rola projektanta i elektryka
Odpowiedzialność za prawidłowy dobór kabla, zabezpieczeń oraz całego systemu elektrycznego spoczywa na barkach profesjonalistów. Kluczową rolę odgrywają tu projektanci instalacji elektrycznych, którzy na podstawie analizy zapotrzebowania na moc i warunków technicznych opracowują projekt. Następnie, to wykwalifikowany elektryk z uprawnieniami, który posiada wiedzę i doświadczenie, jest odpowiedzialny za realizację projektu i dokonanie ostatecznego wyboru komponentów, w tym odpowiedniego przekroju kabla. Użytkownik końcowy powinien zawsze polegać na ekspertyzie tych specjalistów, ponieważ ich decyzje są oparte na wiedzy technicznej i przepisach prawa, gwarantując bezpieczeństwo i zgodność z normami.
Przejdźmy teraz do konkretnych kroków, które pozwolą nam zrozumieć, jak dokonuje się tego kluczowego wyboru.
Krok 1: Obliczenie prądu roboczego – fundament Twoich obliczeń
Zanim zaczniemy myśleć o konkretnym przekroju kabla, musimy poznać podstawową wartość, która będzie punktem wyjścia dla wszystkich dalszych obliczeń prąd roboczy. Jest to prąd, który faktycznie płynie przez urządzenie podczas jego normalnej pracy. Bez jego poprawnego obliczenia, dalsze kroki mogą być błędne, co znów wraca nas do kwestii bezpieczeństwa.
Zasilanie trójfazowe (400V) – dlaczego to jedyny słuszny wybór przy 30 kW?
Przy mocy rzędu 30 kW, wybór zasilania jednofazowego (230V) jest praktycznie niemożliwy i nieuzasadniony. Zasilanie trójfazowe (400V) jest w tym przypadku standardem i jedynym rozsądnym rozwiązaniem. Dlaczego? Przede wszystkim, przy wyższym napięciu, prąd roboczy jest znacznie niższy niż w przypadku zasilania jednofazowego o tej samej mocy. Niższy prąd oznacza możliwość zastosowania cieńszych przewodów, co przekłada się na niższe koszty materiałów i łatwiejszy montaż. Ponadto, zasilanie trójfazowe zapewnia bardziej stabilną pracę silników elektrycznych, które są sercem wielu urządzeń o dużej mocy, takich jak pompy czy sprężarki.
Wzór na prąd roboczy: jak moc, napięcie i cos(φ) wpływają na wynik?
Aby obliczyć prąd roboczy w sieci trójfazowej, stosujemy następujący wzór: I = P / (√3 * U * cos φ). Rozłóżmy go na czynniki pierwsze. P to moc czynna odbiornika, którą w naszym przypadku jest 30 kW, czyli 30000 Watów. U to napięcie międzyfazowe, które w Polsce wynosi standardowo 400 V. Symbol √3 to pierwiastek z trzech, stała matematyczna wynosząca około 1,732. Kluczowym elementem jest tutaj cos φ, czyli współczynnik mocy. Reprezentuje on stosunek mocy czynnej do pozornej i jest miarą efektywności wykorzystania energii przez urządzenie. Dla wielu urządzeń, zwłaszcza tych z silnikami, współczynnik ten jest mniejszy niż 1. W praktycznych obliczeniach przyjmuje się zazwyczaj realistyczną wartość, na przykład 0,9, aby uwzględnić straty i zapewnić margines bezpieczeństwa.
Praktyczny przykład: liczymy prąd dla odbiornika 30 kW (ok. 48A)
Przyjmijmy nasze dane: moc P = 30000 W, napięcie U = 400 V, a współczynnik mocy cos φ = 0,9. Podstawiając te wartości do wzoru, otrzymujemy: I = 30000 W / (1,732 * 400 V * 0,9). Po wykonaniu obliczeń, prąd roboczy dla odbiornika o mocy 30 kW wynosi około 48,1 Ampera. Ta wartość jest punktem wyjścia do dalszych etapów doboru kabla.
Znając prąd roboczy, możemy przejść do kolejnego, równie ważnego etapu oceny, czy wybrany kabel będzie w stanie ten prąd bezpiecznie przenieść.
Krok 2: Sprawdzenie obciążalności prądowej – czy kabel wytrzyma temperaturę?
Samo obliczenie prądu roboczego to dopiero początek. Teraz musimy upewnić się, że wybrany przewód jest w stanie przez długi czas przenosić ten prąd bez negatywnych konsekwencji. Tutaj kluczową rolę odgrywa obciążalność prądowa długotrwała kabla, która jest ściśle związana z jego konstrukcją i sposobem ułożenia.
Czym jest obciążalność prądowa długotrwała i dlaczego jest tak ważna?
Obciążalność prądowa długotrwała (oznaczana jako Iz) to maksymalna wartość prądu, jaką przewód może bezpiecznie przewodzić w sposób ciągły, bez przekraczania dopuszczalnej temperatury pracy. Ta temperatura jest kluczowa, ponieważ zbyt wysoka może prowadzić do degradacji izolacji, a w konsekwencji do zwarcia lub pożaru. Według informacji z Wikipedia, obciążalność długotrwała jest jednym z podstawowych parametrów określających zdolność przewodu do przenoszenia prądu. Jest ona ściśle związana z jego przekrojem, materiałem wykonania oraz warunkami, w jakich jest zainstalowany, a które wpływają na jego zdolność do oddawania ciepła do otoczenia.
Miedź (Cu) czy aluminium (Al)? Porównanie właściwości i wymaganych przekrojów
W instalacjach elektrycznych najczęściej stosuje się przewody wykonane z miedzi lub aluminium. Miedź jest materiałem o wyższej przewodności elektrycznej niż aluminium, co oznacza, że dla tego samego prądu, kabel miedziany może mieć mniejszy przekrój. Jest również bardziej odporna na korozję i mechaniczne uszkodzenia. Aluminium jest natomiast lżejsze i zazwyczaj tańsze, co czyni je atrakcyjnym wyborem w niektórych zastosowaniach, zwłaszcza przy dużych przekrojach. Pamiętajmy jednak, że aby przenieść ten sam prąd, kabel aluminiowy musi mieć większy przekrój niż miedziany. Dla naszego przykładu prądu około 48 A, możemy przyjąć, że minimalny przekrój kabla miedzianego to 10 mm², podczas gdy dla kabla aluminiowego będzie to już 16 mm².Jak sposób ułożenia kabla zmienia jego wytrzymałość? (ściana, ziemia, powietrze)
Sposób, w jaki kabel jest ułożony, ma ogromny wpływ na jego zdolność do odprowadzania ciepła, a co za tym idzie na jego obciążalność prądową. Kabel zainstalowany w ziemi, gdzie ma dobry kontakt z otoczeniem, będzie miał zazwyczaj wyższą obciążalność niż ten sam kabel ułożony w rurze instalacyjnej w ścianie, która ogranicza przepływ powietrza. Podobnie, kabel prowadzony na powietrzu, z dala od innych źródeł ciepła i z dobrą cyrkulacją, będzie mógł przenieść większy prąd. Warto wiedzieć, że normy przewidują stosowanie współczynników korygujących dla różnych sposobów ułożenia, a także dla kabli ułożonych w wiązkach z innymi przewodami, co może wymusić zastosowanie grubszego kabla.
Analiza tabeli obciążalności (wg normy PN-HD 60364) dla prądu ~48A
Dobór właściwego przekroju kabla odbywa się na podstawie szczegółowych tabel zawartych w normie PN-HD 60364-5-52. Tabele te uwzględniają materiał żył, przekrój, sposób ułożenia oraz liczbę obciążonych żył. Dla prądu roboczego wynoszącego około 48 A, minimalny przekrój kabla miedzianego, przy założeniu typowych warunków ułożenia (np. w ziemi lub w otwartym kanale kablowym), to zazwyczaj 10 mm². Jednakże, jeśli kabel jest układany w wiązce z innymi przewodami, lub w warunkach utrudnionego chłodzenia, norma może nakazywać zastosowanie większego przekroju, na przykład 16 mm², aby zapewnić bezpieczeństwo.
Obciążalność prądowa to jedno, ale równie ważne jest, aby napięcie docierające do urządzenia było stabilne. Tutaj wkracza kolejny kluczowy parametr.
Krok 3: Weryfikacja spadku napięcia – klucz do stabilnej pracy urządzeń
Nawet najgrubszy kabel nie jest idealnym przewodnikiem posiada pewną rezystancję, która powoduje, że część energii jest tracona w postaci ciepła, a napięcie na końcu przewodu jest niższe niż na jego początku. Zjawisko to, znane jako spadek napięcia, jest szczególnie istotne przy dużych mocach i długich dystansach.
Czym jest spadek napięcia i dlaczego rośnie wraz z długością kabla?
Spadek napięcia w przewodzie elektrycznym to różnica między napięciem na początku a na końcu tego przewodu, spowodowana jego rezystancją. Można to porównać do tarcia w rurze z wodą im dłuższa rura i im mniejsza jej średnica, tym większy opór przepływu i większy spadek ciśnienia. W przypadku kabla elektrycznego, spadek napięcia jest wprost proporcjonalny do jego długości, rezystancji (która zależy od przekroju i materiału żyły) oraz płynącego prądu. Im dłuższy kabel i im większy prąd przez niego płynie, tym większy będzie spadek napięcia.
Jakie są dopuszczalne normy spadku napięcia w Polsce i dlaczego nie warto ich przekraczać?
Polskie normy, w tym PN-HD 60364, precyzują dopuszczalne wartości spadku napięcia. Dla obwodów oświetleniowych zazwyczaj wynosi on 3%, natomiast dla pozostałych obwodów, w tym tych zasilających urządzenia o dużej mocy, jest to 5% napięcia znamionowego. Jednakże, w praktyce, zwłaszcza w instalacjach profesjonalnych, dąży się do utrzymania spadków napięcia na znacznie niższym poziomie, często poniżej 1% na głównym przewodzie zasilającym (WLZ). Przekroczenie dopuszczalnych wartości może prowadzić do nieprawidłowego działania urządzeń silniki mogą pracować z mniejszą mocą, grzałki mogą generować mniej ciepła, a elektronika może działać niestabilnie lub ulec uszkodzeniu.
Kalkulacja spadku napięcia: kiedy kabel 10 mm² wystarczy, a kiedy musisz użyć 16 mm² lub więcej?
Obliczenie spadku napięcia jest kluczowe dla ostatecznego wyboru przekroju kabla. Dla naszego odbiornika 30 kW, przy użyciu kabla miedzianego o przekroju 10 mm² i długości 50 metrów, szacowany spadek napięcia wynosi około 2,3%. Jest to wartość mieszcząca się w dopuszczalnych normach. Jednakże, jeśli odległość wzrośnie do 100 metrów, ten sam kabel 10 mm² spowoduje spadek napięcia rzędu 4,6%. Jest to wartość graniczna, która w wielu przypadkach może być już niewystarczająca dla stabilnej pracy urządzeń. W takiej sytuacji, aby utrzymać spadek napięcia poniżej 3-4%, konieczne jest zastosowanie grubszego kabla, na przykład miedzianego o przekroju 16 mm².
Praktyczne symulacje: spadek napięcia dla 30 kW na dystansie 25m, 50m i 100m
Przyjrzyjmy się, jak spadek napięcia zmienia się w zależności od długości instalacji i przekroju kabla miedzianego dla mocy 30 kW:
- Na dystansie do 25 metrów: Spadek napięcia będzie stosunkowo niski. Kabel miedziany 10 mm² prawdopodobnie będzie w zupełności wystarczający, zapewniając spadek poniżej 1,5%.
- Na dystansie od 25 do 50 metrów: Dla kabla miedzianego 10 mm², spadek napięcia wyniesie około 1,5% - 2,3%. Jest to nadal akceptowalne, ale warto rozważyć 16 mm² dla większego marginesu bezpieczeństwa i lepszej stabilności napięcia.
- Na dystansie od 50 do 100 metrów: Tutaj kabel miedziany 10 mm² może już nie wystarczyć, generując spadek napięcia w przedziale 2,3% - 4,6%. W takich warunkach, aby utrzymać spadek napięcia w dopuszczalnych granicach (poniżej 5%, a często poniżej 3%), konieczne jest zastosowanie kabla miedzianego o przekroju 16 mm².
Powyższe wartości są orientacyjne i mogą się różnić w zależności od dokładnych parametrów kabla i warunków instalacji.
Podsumowując teoretyczne rozważania, czas na praktyczne rekomendacje.
Jaki kabel do 30 kW w praktyce? Konkretne rekomendacje
Wybór konkretnego kabla zależy od wielu czynników, ale możemy nakreślić pewne praktyczne wytyczne, które pomogą w podjęciu decyzji. Pamiętajmy jednak, że są to jedynie sugestie, a ostateczny wybór musi być poprzedzony dokładnymi obliczeniami przez elektryka.
Kabel miedziany (np. YKY): przekroje 10 mm², 16 mm² – analiza zastosowań
Kabel miedziany, często oznaczany jako YKY, jest najczęściej wybieranym rozwiązaniem w Polsce ze względu na jego doskonałe właściwości przewodzące i trwałość. Dla mocy 30 kW, przekrój 10 mm² jest często wystarczający, zwłaszcza gdy odległość od punktu zasilania jest niewielka (do około 25-30 metrów) i warunki ułożenia kabla zapewniają dobre chłodzenie (np. w ziemi, w otwartym kanale). Jednakże, gdy dystans jest większy (powyżej 30-40 metrów), lub gdy instalacja jest bardziej skomplikowana (np. kabel w peszlu, w przegrodach, w wiązkach), zdecydowanie warto rozważyć zastosowanie kabla miedzianego o przekroju 16 mm². Zapewni to niższy spadek napięcia i większy margines bezpieczeństwa.
Kabel aluminiowy (np. YAKY): kiedy warto go rozważyć i jakie przekroje wybrać (16 mm², 25 mm²)?
Kabel aluminiowy, oznaczany jako YAKY, może być alternatywą, szczególnie tam, gdzie liczy się niższy koszt i mniejsza waga przewodu, zwłaszcza przy bardzo długich dystansach lub dużych przekrojach. Trzeba jednak pamiętać, że aluminium ma niższą przewodność niż miedź. Oznacza to, że dla tej samej obciążalności prądowej, kabel aluminiowy musi mieć większy przekrój. Dla mocy 30 kW, jeśli decydujemy się na aluminium, minimalnym rekomendowanym przekrojem będzie 16 mm². Na dłuższych dystansach (powyżej 50-60 metrów) lub w trudniejszych warunkach, konieczne może być zastosowanie kabla aluminiowego o przekroju 25 mm², aby spadek napięcia mieścił się w dopuszczalnych normach.
Tabela rekomendacji: przekrój kabla (Cu/Al) w zależności od długości (do 25m, 25-50m, 50-100m)
| Długość instalacji | Materiał kabla | Zalecany przekrój | Uwagi |
|---|---|---|---|
| Do 25m | Miedź (Cu) | 10 mm² | Zazwyczaj wystarczający, sprawdź warunki ułożenia. |
| Aluminium (Al) | 16 mm² | Minimalny przekrój dla Al. | |
| 25m - 50m | Miedź (Cu) | 10 mm² - 16 mm² | 10 mm² przy dobrych warunkach, 16 mm² dla pewności lub gorszych warunków. |
| Aluminium (Al) | 16 mm² - 25 mm² | W zależności od dokładnych obliczeń i warunków. | |
| 50m - 100m | Miedź (Cu) | 16 mm² | Zapewnia akceptowalny spadek napięcia, często wymagany. |
| Aluminium (Al) | 25 mm² | Konieczny dla utrzymania spadku napięcia w normie. |
Wybór odpowiedniego kabla to kluczowy element, ale nie jedyny, który decyduje o bezpieczeństwie instalacji.
O czym jeszcze musisz pamiętać? Dobór zabezpieczeń i dodatkowe aspekty
Dobór samego kabla to tylko część układanki. Aby instalacja była w pełni bezpieczna i zgodna z przepisami, należy pamiętać o kilku innych, równie ważnych elementach. Zabezpieczenia i odpowiednie przewody ochronne to podstawa.
Jak dobrać odpowiednie zabezpieczenie nadprądowe (wyłącznik) do obwodu 30 kW?
Zabezpieczenie nadprądowe, czyli popularny wyłącznik nadprądowy, pełni rolę "bezpiecznika" dla całego obwodu. Jego zadaniem jest przerwanie obwodu w przypadku wystąpienia zbyt dużego prądu, który mógłby uszkodzić przewody lub inne elementy instalacji. Dobór zabezpieczenia jest ściśle powiązany z obciążalnością prądową zastosowanego kabla. Wyłącznik musi być dobrany tak, aby jego wartość znamionowa była niższa lub równa maksymalnemu prądowi długotrwałemu, jaki może bezpiecznie przenieść kabel. Zbyt mocne zabezpieczenie nie zadziała w porę, narażając instalację na uszkodzenie.
Rola przewodu ochronnego (PE) i jego minimalny przekrój
Przewód ochronny, oznaczany jako PE (Protective Earth), jest absolutnie kluczowy dla bezpieczeństwa użytkowników. Jego głównym zadaniem jest odprowadzenie prądu do ziemi w przypadku wystąpienia awarii, na przykład przebicia prądu na metalową obudowę urządzenia. Dzięki temu chroni przed porażeniem elektrycznym. Zgodnie z normami, przekrój przewodu ochronnego jest zazwyczaj powiązany z przekrojem przewodów fazowych i neutralnego. W przypadku instalacji o mocy 30 kW, gdzie stosuje się kable o większych przekrojach, również przewód ochronny musi mieć odpowiednio duży przekrój, aby zapewnić skuteczne działanie w sytuacji awaryjnej.
Przeczytaj również: Podłączanie kabla siłowego 4-żyłowego w TN-C - Uniknij błędów!
Dlaczego ostateczną decyzję zawsze powinien podjąć elektryk z uprawnieniami?
Wszystkie informacje przedstawione w tym artykule mają charakter poglądowy i edukacyjny. Mają na celu przybliżenie złożoności procesu doboru kabla i uświadomienie kluczowych czynników, które należy wziąć pod uwagę. Jednakże, należy stanowczo podkreślić, że ostateczny dobór przekroju kabla, wybór odpowiednich zabezpieczeń, a także całe wykonanie instalacji elektrycznej, musi być zawsze powierzone wykwalifikowanemu elektrykowi posiadającemu odpowiednie uprawnienia. Jest to nie tylko wymóg prawny wynikający z przepisów budowlanych i norm, ale przede wszystkim gwarancja bezpieczeństwa dla Ciebie, Twojej rodziny i Twojego mienia. Profesjonalista oceni wszystkie zmienne i podejmie decyzję, która zapewni niezawodność i bezpieczeństwo Twojej instalacji.
