Podłączenie czterożyłowego kabla siłowego to zadanie, które wymaga precyzji i ścisłego przestrzegania zasad bezpieczeństwa. Szczególnie w starszych instalacjach, takich jak układ TN-C, błędne podłączenie może prowadzić do poważnych konsekwencji od uszkodzenia drogiego sprzętu AGD, po realne zagrożenie życia. Ten przewodnik krok po kroku wyjaśni, jak bezpiecznie i poprawnie podłączyć kabel siłowy do urządzeń takich jak płyta indukcyjna czy kuchenka elektryczna.
Bezpieczne podłączanie kabla siłowego 4-żyłowego w instalacjach TN-C
- Prawidłowe podłączenie kabla 4-żyłowego w instalacji TN-C jest kluczowe dla bezpieczeństwa i działania urządzeń trójfazowych.
- W instalacjach TN-C przewód PEN (żółto-zielony) pełni funkcję ochronną i neutralną.
- Należy zawsze wyłączyć zasilanie i sprawdzić brak napięcia przed rozpoczęciem pracy.
- Kluczowe jest wykonanie mostka między zaciskami PE i N w urządzeniu przy podłączaniu przewodu PEN.
- Błędy w podłączeniu mogą prowadzić do uszkodzenia sprzętu lub porażenia prądem.
- W przypadku wątpliwości zawsze należy skorzystać z pomocy wykwalifikowanego elektryka.
Kabel siłowy 4-żyłowy w domu – dlaczego prawidłowe podłączenie to absolutna podstawa?
Prawidłowe podłączenie kabla siłowego 4-żyłowego jest absolutnie kluczowe, zwłaszcza gdy mówimy o urządzeniach o dużym poborze mocy, takich jak płyty indukcyjne czy nowoczesne kuchenki elektryczne. Błąd w tym procesie może skutkować nie tylko natychmiastowym uszkodzeniem sprzętu, ale przede wszystkim stwarza śmiertelne zagrożenie porażenia prądem. Wiele starszych instalacji w polskich domach opiera się na układzie TN-C, który ma swoje specyficzne wymagania dotyczące podłączenia, a jego niezrozumienie jest częstą przyczyną problemów. Dlatego tak ważne jest, aby podejść do tego zadania z pełną świadomością i odpowiedzialnością.

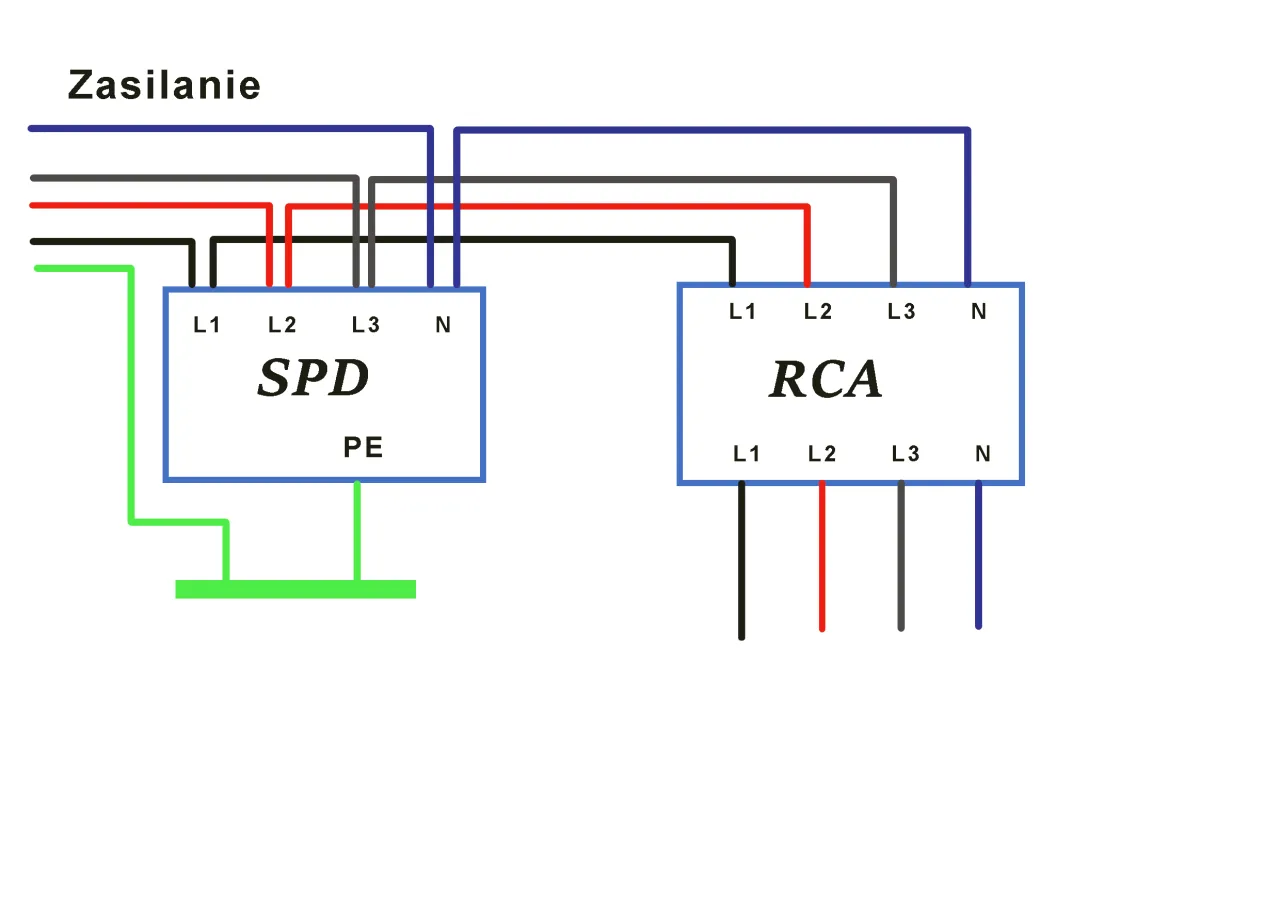

Instalacja 4-przewodowa (TN-C): Zrozum, z czym masz do czynienia
Instalacja 4-przewodowa w układzie TN-C to rozwiązanie powszechnie spotykane w starszym budownictwie. Charakteryzuje się tym, że w jednym przewodzie połączone są funkcje przewodu neutralnego (N) i ochronnego (PE). Ten wspólny przewód nazywany jest przewodem PEN. W standardowej instalacji trójfazowej mamy więc trzy przewody fazowe L1, L2, L3 oraz właśnie ten jeden, uniwersalny przewód PEN. Jest to kluczowa informacja, która determinuje sposób podłączenia urządzeń, zwłaszcza tych nowszych, które często wymagają rozdzielenia tych funkcji.
Nowoczesne instalacje 5-przewodowe (TN-S) a starszy typ – kluczowe różnice
W przeciwieństwie do starszego układu TN-C, nowoczesne instalacje elektryczne coraz częściej wykorzystują układ TN-S. Główna i fundamentalna różnica polega na tym, że w TN-S przewód neutralny (N) i przewód ochronny (PE) są od siebie fizycznie oddzielone już od samego źródła zasilania. Oznacza to, że w instalacji 5-przewodowej mamy trzy przewody fazowe, osobny przewód neutralny i osobny przewód ochronny. Takie rozdzielenie znacząco zwiększa bezpieczeństwo użytkowania instalacji i podłączonych do niej urządzeń. Zrozumienie tej różnicy jest absolutnie kluczowe, ponieważ urządzenia przeznaczone do nowoczesnych instalacji mogą mieć inne wymagania dotyczące podłączenia niż te, które są kompatybilne ze starszymi układami TN-C.
Zanim zaczniesz: Co oznaczają kolory żył w kablu siłowym 4x?
Zanim w ogóle pomyślisz o podłączeniu czegokolwiek, musisz bezwzględnie wiedzieć, z czym masz do czynienia. Identyfikacja poszczególnych żył kabla siłowego po ich kolorze izolacji to pierwszy i absolutnie fundamentalny krok. Pomyłka na tym etapie może mieć katastrofalne skutki, dlatego warto poświęcić chwilę na dokładne zrozumienie obowiązujących norm.
Standardowe kolory według normy PN-HD 308 S2: 2007 (Brązowy, Czarny, Szary, Żółto-zielony)
Na szczęście, w celu ujednolicenia i zwiększenia bezpieczeństwa, wprowadzono normy określające kolory przewodów. Zgodnie z aktualną normą PN-HD 308 S2: 2007, w nowych kablach 4-żyłowych powinniśmy spotkać następujące oznaczenia:
- Brązowy, czarny, szary te trzy kolory oznaczają przewody fazowe, czyli te, które dostarczają energię elektryczną do urządzenia. W instalacji trójfazowej będą to odpowiednio L1, L2 i L3.
- Żółto-zielony ten charakterystyczny dwukolorowy pasek jest zarezerwowany wyłącznie dla przewodu ochronno-neutralnego (PEN). Pełni on podwójną, kluczową rolę w instalacji TN-C.
Przewody fazowe (L1, L2, L3) – serce instalacji trójfazowej
Przewody fazowe to te, które niosą ze sobą napięcie elektryczne z sieci do naszego urządzenia. W kablu 4-żyłowym są to zazwyczaj żyły o izolacji brązowej, czarnej i szarej. Każda z tych żył dostarcza energię elektryczną do innego elementu urządzenia, pracującego w układzie trójfazowym. Ich prawidłowe podłączenie do odpowiednich zacisków fazowych w urządzeniu jest niezbędne do jego poprawnego działania.
Przewód ochronno-neutralny (PEN) – najważniejsza żyła w kablu 4-żyłowym
Przewód ochronno-neutralny, oznaczony kolorem żółto-zielonym, jest absolutnie kluczowy w instalacji TN-C. Jego podwójna funkcja sprawia, że jest on sercem bezpieczeństwa w tym układzie. Po pierwsze, pełni rolę przewodu neutralnego (N), stanowiąc drogę powrotną dla prądu roboczego. Po drugie, i co ważniejsze z punktu widzenia bezpieczeństwa, jest to przewód ochronny (PE), który odprowadza ewentualne prądy zwarciowe do ziemi, chroniąc nas przed porażeniem. W instalacjach TN-C te dwie funkcje są połączone w jednym przewodzie.

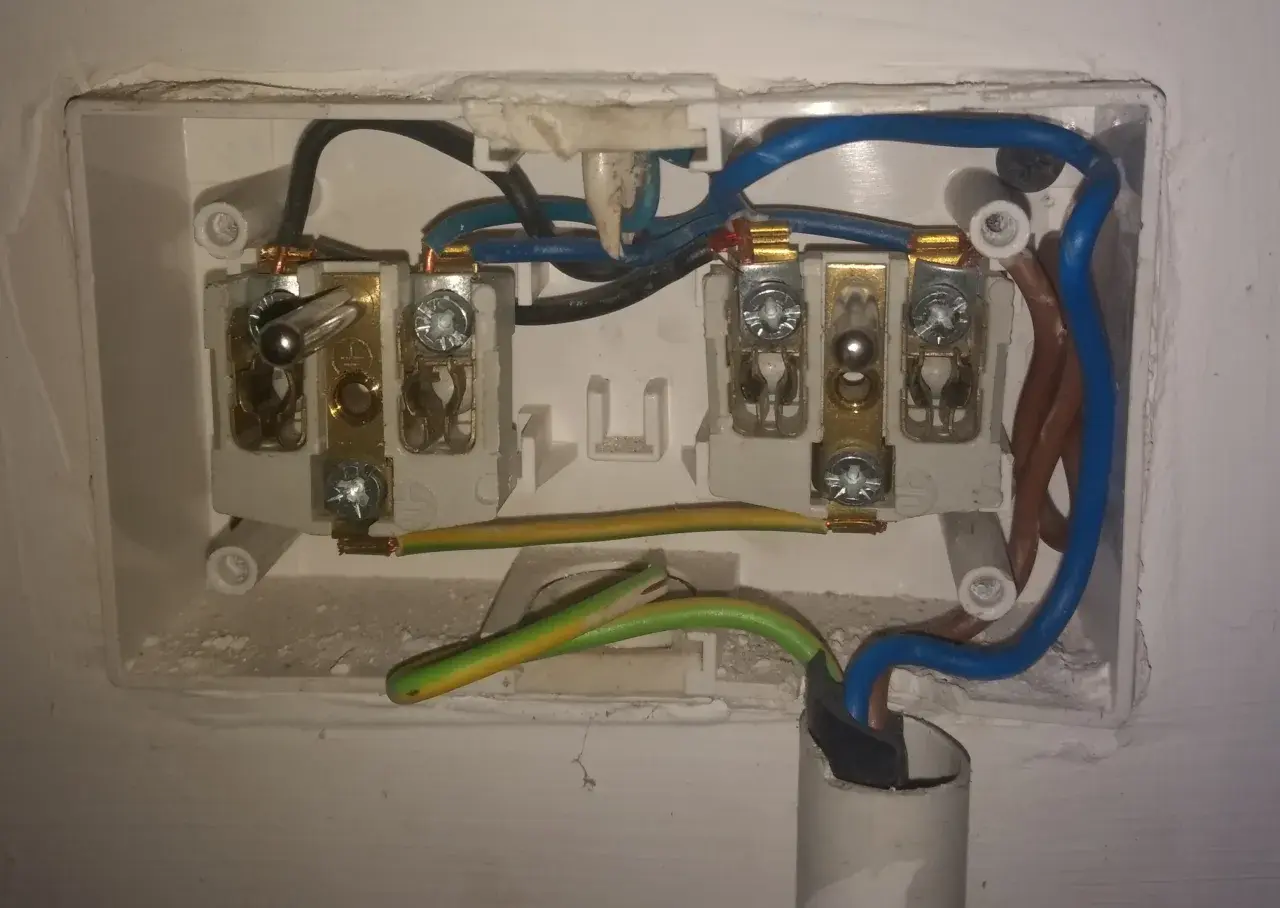

Jak rozpoznać przewody w starej instalacji, gdzie kolory mogą mylić?
Tutaj zaczyna się prawdziwe wyzwanie. W starszych instalacjach elektrycznych, sprzed lat obowiązywania obecnych norm, kolorystyka przewodów często odbiegała od dzisiejszych standardów. Możemy spotkać przewody neutralne oznaczone kolorem niebieskim, a nawet szarym, które w rzeczywistości mogą pełnić funkcję przewodu ochronnego lub wspólnego PEN. W takich sytuacjach poleganie wyłącznie na kolorach jest niebezpieczne. Absolutnie konieczne jest użycie odpowiedniego miernika próbnika napięcia lub multimetru aby jednoznacznie zidentyfikować, która żyła jest fazowa, a która pełni funkcję ochronno-neutralną. Jeśli masz jakiekolwiek wątpliwości co do identyfikacji przewodów, nie ryzykuj wezwij elektryka.
Bezpieczeństwo to nie opcja, to obowiązek! Kluczowe zasady przed rozpoczęciem pracy
Podkreślam to zawsze i będę powtarzał: bezpieczeństwo jest absolutnym priorytetem. Praca z prądem elektrycznym, zwłaszcza o wysokim natężeniu, nigdy nie jest pozbawiona ryzyka. Dlatego zanim przystąpisz do jakichkolwiek prac przy podłączaniu kabla siłowego, musisz bezwzględnie przestrzegać kilku podstawowych zasad, które minimalizują to ryzyko do zera.
Krok 1: Całkowite wyłączenie zasilania w skrzynce z bezpiecznikami
To pierwszy i najważniejszy krok. Musisz odciąć dopływ prądu do obwodu, nad którym będziesz pracował. Znajdź swoją skrzynkę z bezpiecznikami (rozdzielnicę elektryczną) i zlokalizuj odpowiedni bezpiecznik lub wyłącznik nadprądowy odpowiadający za obwód, do którego podłączona jest kuchenka lub płyta indukcyjna. Przełącz go w pozycję "wyłączony" (OFF). Jeśli masz główny wyłącznik, który odcina zasilanie całego mieszkania, użyj go to najbezpieczniejsza opcja.
Krok 2: Sprawdzenie braku napięcia – jak prawidłowo użyć miernika lub próbnika?
Wyłączenie bezpiecznika to jedno, ale pewność to drugie. Po wyłączeniu zasilania, musisz potwierdzić brak napięcia w przewodach, z którymi będziesz pracował. Użyj do tego miernika uniwersalnego (multimetru) ustawionego na pomiar napięcia zmiennego (V~) lub dedykowanego próbnika napięcia. Dotknij sondami miernika kolejno do wszystkich żył kabla. Jeśli miernik wskaże 0V lub próbnik nie zaświeci się, masz pewność, że zasilanie zostało bezpiecznie odłączone. Nigdy nie pomijaj tego kroku! Nawet po wyłączeniu bezpiecznika, w przewodach może znajdować się napięcie resztkowe lub mogło dojść do pomyłki przy oznaczeniu bezpieczników.
Narzędzia, które musisz mieć pod ręką, aby praca była bezpieczna
Aby praca przy podłączaniu kabla siłowego przebiegła sprawnie i bezpiecznie, potrzebujesz odpowiednich narzędzi. Oto lista tych niezbędnych:
- Izolowane narzędzia: Śrubokręty, kombinerki, szczypce z izolowanymi rękojeściami to podstawa. Zapewniają one ochronę przed przypadkowym porażeniem.
- Ściągacz izolacji: Pozwala na precyzyjne ściągnięcie izolacji z żył kabla bez ich uszkadzania.
- Miernik uniwersalny (multimetr) lub próbniki napięcia: Niezbędne do sprawdzenia braku napięcia.
- Śrubokręty: W zależności od typu zacisków w urządzeniu, mogą być potrzebne śrubokręty płaskie lub krzyżakowe.
- Tulejki kablowe (opcjonalnie): Zalecane do zarobienia końcówek żył, co zapewnia lepsze i trwalsze połączenie w zaciskach śrubowych.
Jak podłączyć kabel 4-żyłowy krok po kroku? Instrukcja dla płyty indukcyjnej i kuchenki
Teraz, gdy masz już pewność, że zasilanie jest odłączone i posiadasz niezbędne narzędzia, możemy przejść do faktycznego podłączania. Poniższa instrukcja dotyczy urządzeń, które posiadają oddzielne zaciski dla przewodu neutralnego (N) i ochronnego (PE), co jest typowe dla nowoczesnych płyt indukcyjnych i kuchenek elektrycznych. Pamiętaj, że w instalacji TN-C będziemy podłączać wspólny przewód PEN.
Krok 1: Przygotowanie kabla – prawidłowe ściągnięcie izolacji i zarobienie końcówek
Zacznij od ostrożnego ściągnięcia zewnętrznej izolacji kabla siłowego na długości około 5-7 cm od jego końca. Użyj do tego ściągacza izolacji, aby nie uszkodzić izolacji poszczególnych żył znajdujących się wewnątrz. Następnie, dla każdej z czterech żył (brązowej, czarnej, szarej i żółto-zielonej), ściągnij po około 1 cm izolacji z ich końców. Jeśli używasz tulejek kablowych, nałóż je na odsłonięte końcówki żył i zaciśnij za pomocą praski. Tulejki zapewniają solidne i bezpieczne połączenie w zaciskach śrubowych.
Krok 2: Identyfikacja zacisków w urządzeniu (L1, L2, L3, N, PE)
Otwórz puszkę przyłączeniową swojego urządzenia (np. płyty indukcyjnej). Wewnątrz znajdziesz zaciski śrubowe, zazwyczaj oznaczone symbolami: L1, L2, L3 (dla przewodów fazowych), N (dla przewodu neutralnego) oraz PE (dla przewodu ochronnego). Czasami oznaczenia mogą być nieco inne, np. symbol uziemienia dla PE. Najczęściej schemat podłączenia jest również nadrukowany na obudowie urządzenia lub znajduje się w jego instrukcji obsługi. Dokładnie zidentyfikuj każdy zacisk.
Krok 3: Podłączenie przewodów fazowych – brązowy, czarny i szary na swoje miejsca
Teraz podłącz przewody fazowe. Włóż końcówkę brązowej żyły do zacisku oznaczonego jako L1, czarnej do L2, a szarej do L3. Upewnij się, że odsłonięty fragment żyły jest w pełni umieszczony w zacisku. Następnie solidnie dokręć śrubę zacisku. Powtórz tę czynność dla pozostałych dwóch przewodów fazowych. Połączenie powinno być pewne i nie powinno być możliwości wyciągnięcia żyły z zacisku.
Krok 4: Kluczowy moment – podłączenie przewodu PEN i wykonanie mostka do zacisku N
To najważniejszy etap, wymagający szczególnej uwagi w instalacji TN-C. Weź żółto-zieloną żyłę przewodu PEN i podłącz ją do zacisku oznaczonego symbolem PE (ochronnym) w urządzeniu. Następnie, używając kawałka przewodu lub specjalnego mostka, wykonaj połączenie między zaciskiem PE a zaciskiem N (neutralnym) w urządzeniu. Ten prosty mostek sprawia, że przewód PEN pełni obie funkcje ochronną i neutralną tak jak tego wymaga instalacja TN-C. Bez tego mostka urządzenie może nie działać poprawnie lub co gorsza, nie będzie miało zapewnionej ochrony przeciwporażeniowej.
Krok 5: Ostateczna kontrola połączeń i bezpieczne zamknięcie puszki
Zanim zamkniesz puszkę przyłączeniową, jeszcze raz dokładnie sprawdź wszystkie połączenia. Upewnij się, że wszystkie żyły są solidnie dokręcone w zaciskach i że żaden fragment izolacji nie został przypadkowo ściśnięty przez śrubę. Sprawdź, czy nie ma luźnych drucików, które mogłyby spowodować zwarcie. Gdy masz 100% pewności, że wszystko jest poprawnie podłączone, ostrożnie zamknij puszkę przyłączeniową urządzenia.
Najczęstsze błędy i pułapki – jak ich uniknąć przy podłączaniu „siły”?
Nawet przy najlepszych chęciach, podczas pracy z elektrycznością można popełnić błędy, które mają poważne konsekwencje. Znajomość najczęstszych pułapek i świadomość ich zagrożeń to klucz do bezpiecznego i poprawnego podłączenia kabla siłowego.
Błąd nr 1: Brak mostka między zaciskiem PE a N – dlaczego to groźne?
To jeden z najczęściej popełnianych błędów przy podłączaniu urządzeń do instalacji TN-C. Jeśli podłączymy przewód PEN tylko do zacisku PE, pomijając wykonanie mostka do zacisku N, urządzenie nie będzie miało zapewnionego prawidłowego punktu neutralnego. W praktyce oznacza to, że prąd roboczy nie będzie miał odpowiedniej drogi powrotnej, co może prowadzić do zakłóceń w działaniu sprzętu, a co gorsza, do pojawienia się niebezpiecznego napięcia na obudowie urządzenia. W przypadku awarii, brak uziemienia ochronnego może skutkować porażeniem prądem.
Błąd nr 2: Pomylenie przewodu PEN z fazowym – skutki dla urządzenia i Twojego bezpieczeństwa
To absolutnie najgorszy możliwy błąd. Podłączenie przewodu PEN do zacisku fazowego (L1, L2 lub L3) zamiast do PE i N, a przewodu fazowego do PE, jest receptą na katastrofę. Skutkiem może być natychmiastowe uszkodzenie urządzenia, przepalenie bezpieczników, a nawet pożar. Co gorsza, w takiej sytuacji cała obudowa urządzenia znajdzie się pod napięciem fazowym, co stwarza śmiertelne zagrożenie porażeniem prądem dla każdej osoby, która go dotknie. To błąd, którego konsekwencje są nieodwracalne.
Błąd nr 3: Zbyt słabe lub zbyt mocne dokręcenie śrub w zaciskach
Wydawać by się mogło, że to drobnostka, ale ma ogromne znaczenie. Zbyt słabo dokręcona śruba w zacisku powoduje luźne połączenie. Może to prowadzić do iskrzenia, przegrzewania się połączenia, a w skrajnych przypadkach nawet do jego przepalenia i pożaru. Z kolei zbyt mocne dokręcenie śruby może uszkodzić przewód zerwać jego druciki lub wgnieść izolację, co również osłabia połączenie i stwarza ryzyko awarii. Kluczem jest wyczucie i solidne, ale nie przesadne, dokręcenie śruby, tak aby przewód był pewnie zamocowany.
Nie jesteś pewien na 100%? Kiedy bezwzględnie wezwać elektryka?
Zdrowy rozsądek i świadomość własnych ograniczeń to najlepszy doradca w kwestiach bezpieczeństwa. Jeśli po przeczytaniu tego poradnika nadal masz jakiekolwiek wątpliwości lub napotykasz trudności, nie wahaj się wezwij wykwalifikowanego elektryka. Lepiej zapłacić za jego usługi, niż narazić siebie, swoją rodzinę i swój dom na niebezpieczeństwo.
Nietypowe kolory przewodów, których nie potrafisz zidentyfikować
Jak już wspominaliśmy, w starszych instalacjach kolory przewodów mogą być mylące. Jeśli po próbie identyfikacji za pomocą miernika nadal nie masz pewności, który przewód jest który, a zwłaszcza jeśli nie jesteś w stanie jednoznacznie zidentyfikować przewodu PEN, to jest to sygnał alarmowy. W takiej sytuacji dalsze działania na własną rękę są skrajnie niebezpieczne. Elektryk dysponuje odpowiednim sprzętem i wiedzą, aby prawidłowo zidentyfikować wszystkie żyły.
Brak pewności co do typu instalacji w Twoim mieszkaniu
Nie każdy wie, czy jego instalacja elektryczna jest typu TN-C, TN-S, TT, czy jeszcze inna. Różnice w układach instalacji mają bezpośredni wpływ na sposób podłączania urządzeń. Jeśli nie masz pewności co do typu instalacji w swoim domu lub mieszkaniu, a zwłaszcza jeśli planujesz podłączyć urządzenie wymagające specyficznego połączenia (jak płyta indukcyjna), koniecznie skonsultuj się z elektrykiem. On oceni stan instalacji i doradzi najlepsze rozwiązanie.
Przeczytaj również: Kabel do silnika 4kW - 230V czy 400V? Bezpieczny wybór
Podłączenie zakończone, a urządzenie nie działa lub wyzwala bezpieczniki
Jeśli po wykonaniu wszystkich kroków podłączania urządzenie nie działa, nie włącza się, wyzwala bezpieczniki natychmiast po włączeniu zasilania, lub obserwujesz jakiekolwiek inne niepokojące objawy (dziwne dźwięki, zapachy, iskrzenie), natychmiast odłącz zasilanie w skrzynce bezpiecznikowej. Nie próbuj ponownie włączać zasilania ani naprawiać na własną rękę. To znak, że coś zostało podłączone nieprawidłowo. W takiej sytuacji jedynym słusznym krokiem jest wezwanie elektryka, który zdiagnozuje problem i bezpiecznie go naprawi.
