W praktyce symbol gniazda elektrycznego pomaga szybko odczytać, czy na projekcie chodzi o zwykły punkt 230 V, wersję z ochroną, gniazdo podwójne, czy wariant przygotowany pod trudniejsze warunki pracy. W tym tekście pokazuję, jak czytać takie oznaczenie, jak rozpoznać najczęstsze warianty i jak przełożyć je na sensowny montaż osprzętu w mieszkaniu, kuchni albo łazience. To ważne, bo błąd na etapie planu zwykle wychodzi dopiero wtedy, gdy ściany są już wykończone.
Najpierw sprawdź typ, miejsce i ochronę punktu
- Sam znak na planie nie wystarcza, bo o znaczeniu decyduje też legenda i opis przy pomieszczeniu.
- Najczęściej trzeba odróżnić gniazdo zwykłe, z bolcem, podwójne, hermetyczne i specjalne.
- W pokojach stosuje się zwykle wysokość około 25-30 cm od podłogi, a nad blatem 100-120 cm.
- W łazience kluczowe są odległość od wody, strefy ochronne, RCD 30 mA i odpowiednia szczelność osprzętu.
- Najdroższe błędy to źle odczytany symbol, zła wysokość montażu i brak miejsca po wykończeniu ścian.

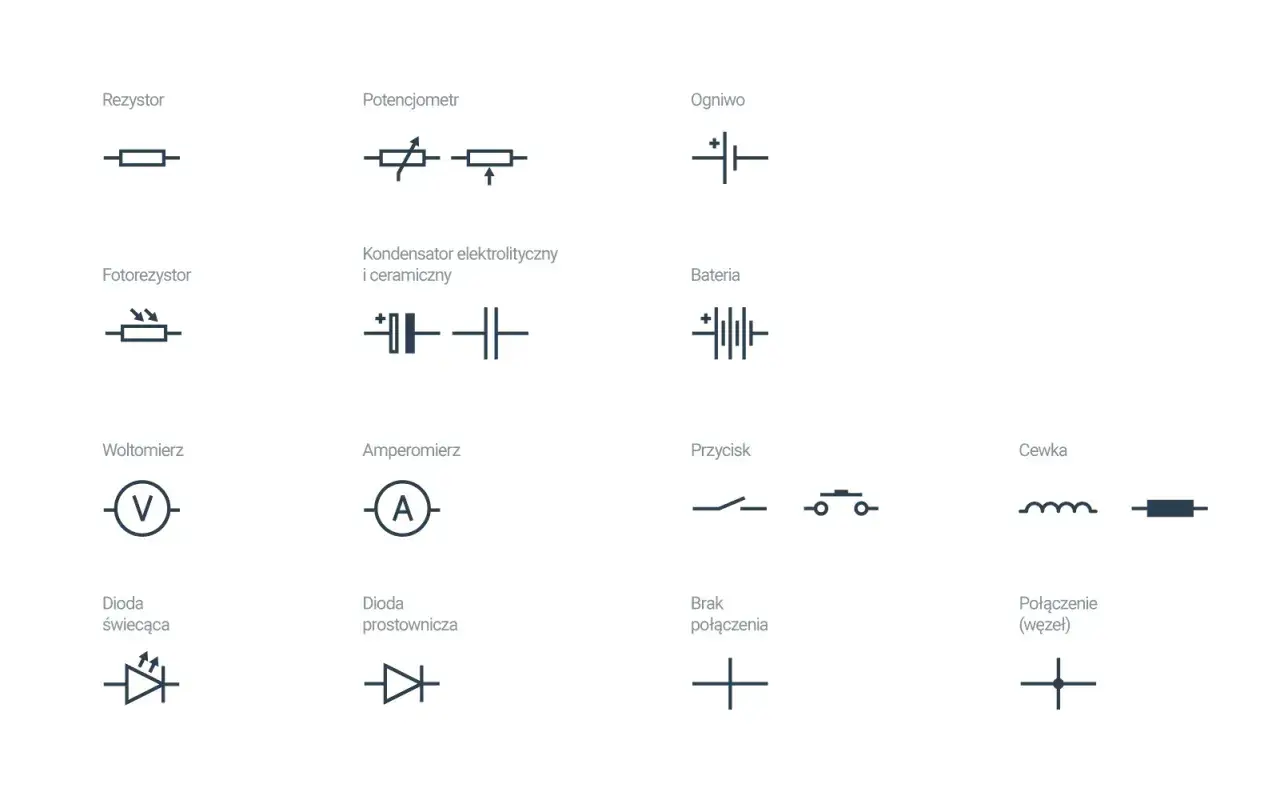

Co oznacza ten znak na projekcie i dlaczego nie wolno czytać go w oderwaniu od legendy
Na planie instalacji ten znak nie opisuje samego wyglądu ramki ani marki osprzętu. Pokazuje punkt, w którym ma się pojawić zasilanie, a dopiero legenda i opis projektu mówią, czy chodzi o gniazdo standardowe, z ochroną, podwójne, a może o punkt specjalny do konkretnego urządzenia.
Ja zawsze zaczynam od sprawdzenia, czy oznaczenie jest zgodne z opisem pomieszczenia i z resztą dokumentacji. W projektach opartych na PN-EN 60617 sam rysunek bywa uproszczony, dlatego nie warto zgadywać po kształcie symbolu. Liczy się też to, czy obok pojawia się informacja o liczbie modułów, stykach ochronnych, szczelności albo przeznaczeniu technicznym.
To właśnie ten etap decyduje, czy później montuję zwykły osprzęt do pokoju, czy punkt przygotowany pod kuchnię, łazienkę albo sprzęt o większym poborze mocy. Jeśli te elementy się zgadzają, montaż jest prosty. Jeśli nie, problem wychodzi zwykle dopiero przy wykańczaniu ścian, a wtedy każda poprawka kosztuje więcej niż sama puszka.
Od tej podstawy przechodzę do wariantów, bo sam znak na planie najwięcej mówi wtedy, gdy potrafię go zestawić z konkretnym typem gniazda.
Najważniejsze warianty oznaczeń, które spotykam na planach
W praktyce najczęściej trafiam na kilka powtarzalnych odmian. Ich znaczenie nie zawsze da się odczytać bez opisu, ale po kilku realizacjach różnice stają się bardzo czytelne. Poniżej zestawiam te, które mają największe znaczenie przy montażu osprzętu.
| Wariant oznaczenia | Co zwykle oznacza | Na co zwracam uwagę przy montażu |
|---|---|---|
| Gniazdo ogólne | Standardowy punkt zasilania 230 V do codziennego użytku. | Wysokość, dostępność po ustawieniu mebli i zgodność z obwodem. |
| Gniazdo ze stykiem ochronnym | Punkt z podłączeniem przewodu PE, czyli z ochroną przeciwporażeniową. | Poprawne podłączenie ochrony i dobór osprzętu z zaciskiem ochronnym. |
| Gniazdo podwójne lub potrójne | Jeden punkt montażowy, ale kilka miejsc poboru energii. | Miejsce w puszce, układ ramki i sensowne obciążenie obwodu. |
| Gniazdo z wyłącznikiem | Punkt, który można odcinać lokalnym łącznikiem. | Wygoda obsługi, szczególnie przy sprzętach pozostających w trybie czuwania. |
| Gniazdo hermetyczne | Osprzęt przeznaczony do miejsc bardziej narażonych na wilgoć lub kurz. | Klasa szczelności, jakość uszczelki i prawidłowy montaż ramki. |
| Gniazdo trójfazowe | Punkt dla zasilania 400 V, zwykle do sprzętu warsztatowego lub kuchennego. | Osobny obwód, właściwe zabezpieczenie i zgodność z mocą odbiornika. |
| Gniazdo specjalne lub separacyjne | Rozwiązanie do zastosowań mniej typowych, na przykład w strefach technicznych. | Nie zastępuję go zwykłym modelem tylko dlatego, że wizualnie wygląda podobnie. |
Warto też pamiętać, że w dokumentacji obok punktów zasilania pojawiają się czasem oznaczenia telewizji, internetu albo telefonu. To nie są zwykłe gniazda 230 V, więc nie można ich montować i opisywać zamiennie, nawet jeśli na pierwszy rzut oka symbol wygląda podobnie.
Gdy znak jest już rozpoznany, następny krok jest znacznie ważniejszy niż sam rysunek: trzeba przełożyć go na realne miejsce montażu w konkretnym pomieszczeniu.
Jak przełożyć oznaczenie na wysokość i miejsce montażu
Tutaj najczęściej pojawiają się praktyczne decyzje. Na planie punkt wygląda dobrze, ale dopiero w pokoju, kuchni albo łazience wychodzi, czy jego lokalizacja ma sens. Ja zwykle patrzę najpierw na przyszłe meble, sprzęty i ciągi komunikacyjne, a dopiero potem na samą ścianę.
| Pomieszczenie | Typowy zakres montażu | Co trzeba dopasować |
|---|---|---|
| Salon i sypialnia | Najczęściej około 25-30 cm od gotowej podłogi. | Listwy przypodłogowe, ustawienie mebli i dostęp po aranżacji wnętrza. |
| Kuchnia nad blatem | Zwykle 100-120 cm od podłogi albo około 10-20 cm nad blatem. | Wysokość zabudowy, sprzęty stojące na blacie i podział na osobne obwody. |
| Łazienka | Poza strefami ochronnymi, zwykle w okolicy 110-120 cm, jeśli pozwala na to układ. | Odległość od źródeł wody, szczelność osprzętu i bezpieczeństwo użytkownika. |
| Garaż lub warsztat | Często wyżej niż w salonie, zależnie od stołu roboczego i sprzętu. | Odporność mechaniczna, kurz, wilgoć i wygoda sięgania do punktu. |
W łazience trzymam się zasady, że gniazdo ma być poza strefą 2 i wyraźnie odsunięte od wanny, prysznica lub umywalki. W praktyce oznacza to zwykle minimum 60 cm od źródła wody, ale nie traktuję tej wartości jak jedynego warunku. Liczy się cały układ pomieszczenia, a nie jeden wymiar wyrwany z kontekstu.
Przy meblach na wymiar różnica kilku centymetrów potrafi zdecydować, czy gniazdo będzie wygodne, czy schowa się za szafką. Dlatego zawsze wolę zweryfikować projekt po ustawieniu wysokości posadzki, blatów i zabudowy niż poprawiać punkt po tynkach. Kiedy miejsce jest już jasne, przechodzę do doboru osprzętu i ochrony, bo tam zaczynają się najważniejsze kompromisy.
Jak dobrać osprzęt do warunków pracy
Sam znak nie mówi, jaki producent ma trafić na ścianę, ale mówi bardzo dużo o wymaganiach technicznych. Właśnie dlatego nie wybieram osprzętu wyłącznie po wyglądzie. Najpierw sprawdzam szczelność, sposób ochrony i obciążenie obwodu, a dopiero potem kolor ramki czy typ klawisza.
| Warunek | Co wybieram | Dlaczego to ma znaczenie |
|---|---|---|
| Suchy pokój | Standardowe gniazdo z ochroną PE. | Wystarcza do codziennego użytku i nie komplikuje montażu. |
| Strefa narażona na bryzgi | Osprzęt o podwyższonej szczelności, najczęściej co najmniej IP44. | Lepsza ochrona przed wilgocią i łatwiejsze utrzymanie bezpieczeństwa. |
| Obwód dla mocnych odbiorników | Osobny obwód i właściwie dobrane zabezpieczenie. | Zmniejsza ryzyko przeciążenia i niepotrzebnych wyłączeń. |
| Kuchnia i łazienka | RCD 30 mA oraz poprawnie wykonane połączenie ochronne. | To jeden z najważniejszych elementów ochrony przeciwporażeniowej. |
| Montaż w zabudowie | Mechanizm i puszka o odpowiedniej głębokości. | Za mało miejsca kończy się naprężeniem przewodów i problemem z ramką. |
W 2026 nadal największą różnicę robią trzy rzeczy: poprawne uziemienie, właściwa szczelność i sensowny podział obwodów. Dla mnie to ważniejsze niż drobne różnice stylistyczne między modelami. Jeśli projekt przewiduje punkt trójfazowy, nie zastępuję go zwykłym gniazdem 230 V, bo technicznie to zupełnie inna liga.
Najczęściej spotykam też pytanie o gniazda z USB lub z lokalnym wyłącznikiem. Mają sens, ale tylko wtedy, gdy są elementem przemyślanego projektu, a nie próbą dopisania funkcji na siłę. Gdy osprzęt jest już dobrany, zostaje jeszcze najtrudniejsza część, czyli wyłapanie błędów, zanim staną się kosztowne.
Najczęstsze błędy przy odczycie planu i montażu
Najwięcej problemów widzę wtedy, gdy ktoś patrzy tylko na sam rysunek i zakłada, że reszta „się dopasuje”. W elektryce to rzadko działa. Błędy z planu bardzo szybko zamieniają się w poprawki w tynku, dodatkowe wiercenie albo niepotrzebne przedłużacze.
- Ignorowanie legendy - jeden symbol może wyglądać podobnie, ale oznaczać zupełnie inny typ punktu.
- Montaż bez uwzględnienia wykończenia - wysokość liczona na surowej ścianie po położeniu podłogi i płytek staje się inna.
- Zbyt mały margines przy meblach - gniazdo ląduje za szafką, lodówką albo zabudową AGD.
- Zlekceważenie wilgoci - zwykły osprzęt trafia tam, gdzie potrzebna jest wyższa szczelność.
- Mylenie obwodów - kilka mocnych urządzeń trafia na jeden punkt zasilania, choć projekt zakładał podział.
- Brak kontroli ochrony - pominięcie PE albo RCD 30 mA to oszczędność tylko pozorna.
W praktyce najdroższe jest nie samo gniazdo, ale naprawa po skończonych pracach wykończeniowych. Dlatego przy każdym punkcie zadaję sobie proste pytanie: czy ten osprzęt będzie działał wygodnie po ustawieniu mebli, w realnych warunkach codziennego używania, a nie tylko na papierze? Z takiego podejścia wynika ostatni krok, czyli szybka kontrola przed zamknięciem puszki.
Co sprawdzić, zanim zamkniesz puszkę
Jeżeli mam zamknąć instalację bez późniejszych poprawek, robię krótką kontrolę punkt po punkcie. To zajmuje mniej czasu niż poprawianie źle osadzonych elementów i zwykle od razu pokazuje, czy projekt został dobrze odczytany.
- Porównuję symbol z legendą i opisem pomieszczenia.
- Sprawdzam wysokość po uwzględnieniu gotowej podłogi, płytek i zabudowy.
- Weryfikuję, czy przewidziano przewód ochronny i odpowiednie zabezpieczenie różnicowoprądowe.
- Patrzę na odległość od wody, urządzeń grzewczych, mebli i miejsc narażonych na uderzenia.
- Testuję osadzenie mechanizmu, ramki i docisk przewodów przed ostatecznym skręceniem osprzętu.
Tak czytam ten temat na budowie: najpierw legenda, potem miejsce, dopiero na końcu sam osprzęt. Ten porządek zwykle oszczędza czas, pieniądze i nerwy, bo znak na projekcie przestaje być zagadką, a staje się konkretną instrukcją montażu.
