Złączki elektryczne - Wybierz dobrze i uniknij awarii!

W dobrze zrobionej instalacji to właśnie połączenia przewodów najczęściej decydują o spokoju na lata. Dobrane rozsądnie złączki elektryczne ułatwiają montaż osprzętu, porządkują przewody w puszce i zmniejszają ryzyko przegrzewania, luzów oraz późniejszych awarii. W tym tekście pokazuję, jak wybrać właściwy typ, jak go zamontować i na co uważać, żeby nie poprawiać tej samej puszki po kilku miesiącach.

Do czego naprawdę służą połączenia przewodów w osprzęcie

Tu chodzi nie tylko o „połączenie kabla z kablem”. W praktyce takie elementy trzymają cały porządek instalacji w puszce, przy lampie, przy łączniku i w miejscu rozgałęzienia obwodu. Dobrze wykonany styk daje stabilny przepływ prądu, a przy okazji pozwala później bezpiecznie rozłączyć obwód podczas serwisu albo wymiany osprzętu.

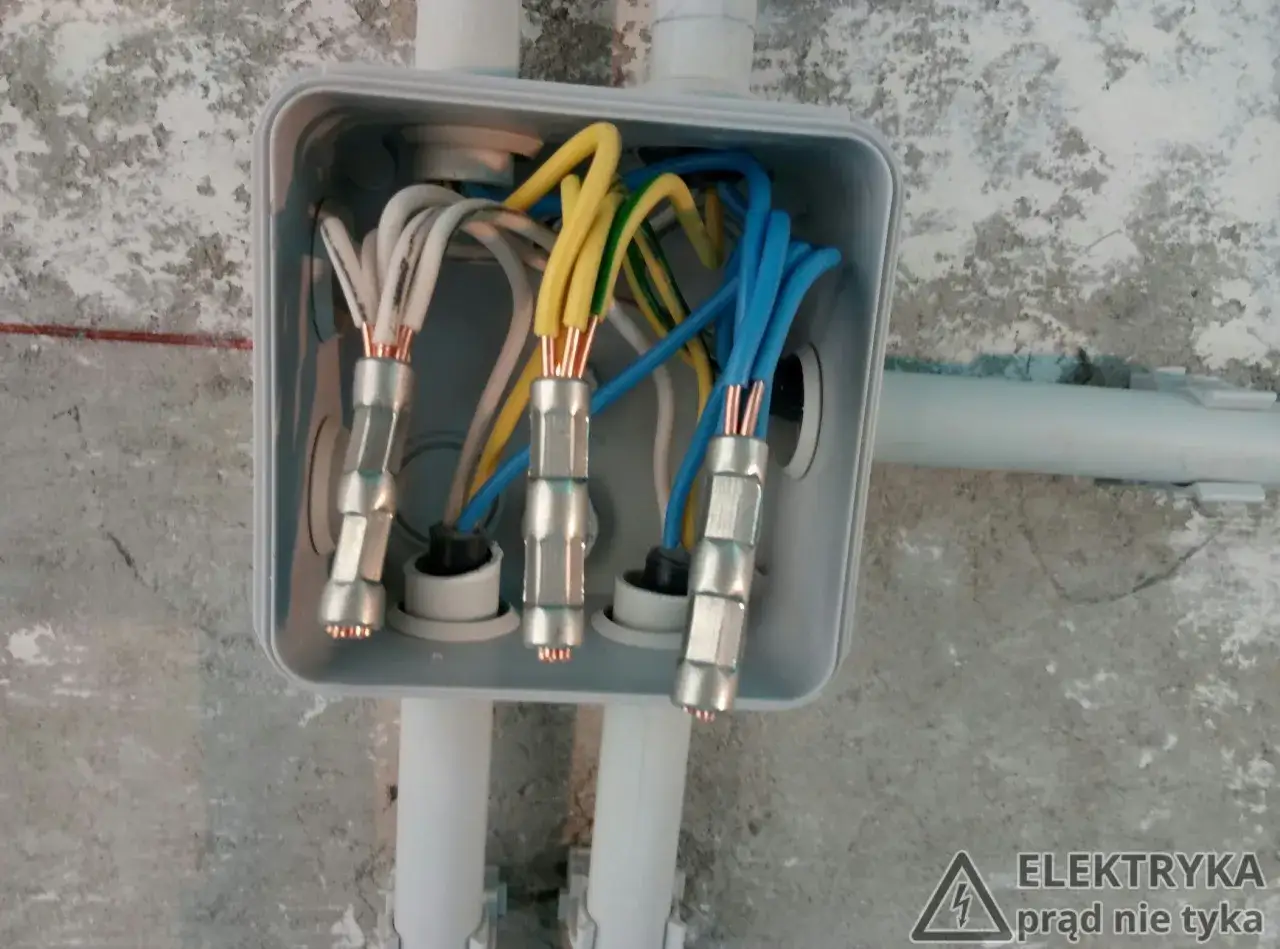

W montażu osprzętu spotykam je najczęściej w trzech sytuacjach: przy podłączaniu opraw oświetleniowych, przy łącznikach i gniazdach oraz wtedy, gdy trzeba rozprowadzić zasilanie dalej z jednej puszki. To ważne, bo w małej przestrzeni liczy się nie tylko sam styk, ale też to, czy przewody da się ułożyć bez ostrego zgięcia i bez nacisku na mechanizm osprzętu. Jeśli połączenie jest zrobione byle jak, problemy wychodzą zwykle dopiero po zamknięciu puszki, a wtedy naprawa zajmuje dwa razy więcej czasu.

Właśnie dlatego przy wyborze patrzę nie na samą nazwę produktu, lecz na jego funkcję: czy ma łączyć jednorazowo, czy ma umożliwić późniejsze rozpięcie, czy wejdzie do ciasnej puszki i czy pozwoli utrzymać porządek w przewodach. To prowadzi wprost do doboru właściwego typu, bo nie każdy model sprawdzi się w tym samym miejscu.

Jak dobrać właściwy model do przewodów i miejsca montażu

Ja zaczynam od trzech pytań: jaki to przewód, ile żył trzeba połączyć i ile miejsca mam w puszce. Dopiero potem patrzę na producenta, serię i cenę. Taki porządek oszczędza błędów, bo najdroższy model też będzie zły, jeśli nie mieści się w puszce albo nie obsługuje danego typu żyły.

Rodzaj przewodu ma większe znaczenie, niż się wydaje

W instalacjach domowych trafiają się przewody jednodrutowe, wielodrutowe i linkowe. Popularne rozwiązania dźwigniowe radzą sobie z mieszanymi przekrojami, ale nie każda kostka będzie równie wygodna. Dla przykładu, w serii 221 WAGO producent podaje zakres od 0,14 do 6 mm² w zależności od wariantu, a to już obejmuje większość typowych zastosowań przy oświetleniu i osprzęcie.

Liczba torów nie może być przypadkowa

Jeśli łączysz tylko dwa przewody, nie ma sensu wybierać dużej kostki „na zapas”. Z drugiej strony przy rozgałęzieniu obwodu warto od razu wybrać model 3-, 5-torowy albo większy, żeby nie robić kilku połączeń obok siebie. W praktyce mniej punktów stykowych zwykle oznacza mniej bałaganu i prostszy serwis.

Przeczytaj również: Podłączenie gniazdka - Bezpieczny montaż krok po kroku

Miejsce montażu determinuje gabaryt

W ciasnej puszce pod łącznikiem liczą się milimetry. Złączka z przezroczystą obudową i dźwignią bywa wygodniejsza niż śrubowa, bo szybciej sprawdzisz ułożenie żyły i nie musisz walczyć z widocznością zacisku. Jeżeli połączenie ma trafić do miejsca narażonego na wilgoć, trzeba już myśleć o rozwiązaniach z osłoną lub o dedykowanej obudowie ochronnej. To właśnie warunki montażu najczęściej rozstrzygają, który model ma sens, a który będzie tylko teoretycznie „uniwersalny”.

Porównanie popularnych rozwiązań

Na papierze wszystkie wyglądają podobnie: mają połączyć przewody i nie puścić styku. W rzeczywistości różnią się wygodą montażu, serwisowalnością i tym, jak dobrze znoszą ciasne zabudowy. Poniżej zestawiam je bez marketingowej mgły, bo to zwykle ułatwia decyzję bardziej niż katalogowe hasła.

Jeśli miałbym wskazać rozwiązanie najbardziej uniwersalne do nowoczesnego montażu osprzętu, najczęściej wygrywa model dźwigniowy. Daje dobry kompromis między wygodą, kontrolą połączenia i możliwością późniejszej poprawki. Śrubowe kostki nadal mają swoje miejsce, ale w mojej ocenie są wyborem bardziej ekonomicznym niż wygodnym.

Warto też pamiętać, że są dostępne wersje wielotoremowe i akcesoria porządkujące połączenia, więc nie trzeba upychać wszystkiego w jednym przypadkowym punkcie. To dobry moment, żeby przejść od wyboru do samego montażu.

Jak zamontować połączenie bez błędów

Najwięcej problemów nie bierze się z samej złączki, tylko z pośpiechu. Dlatego przed zamknięciem puszki robię zawsze ten sam krótki zestaw czynności: odłączam zasilanie, sprawdzam brak napięcia, przygotowuję przewody i dopiero wtedy składam połączenie. Ten porządek brzmi banalnie, ale właśnie on odróżnia instalację wykonaną raz od takiej, do której wraca się po pierwszej awarii.

1. Odłącz obwód i potwierdź brak napięcia miernikiem lub próbnikiem przeznaczonym do tego celu.
2. Oczyść miejsce pracy i zostaw sobie widoczność wszystkich żył.
3. Odetnij uszkodzony fragment przewodu, jeśli izolacja jest nadszarpnięta lub żyła jest odkształcona.
4. Odizoluj przewód zgodnie z oznaczeniem producenta, bez „na oko”.
5. Wsuń żyłę do końca i sprawdź, czy nie ma miedzi wystającej poza zacisk.
6. Po wykonaniu połączenia lekko pociągnij każdy przewód osobno, żeby upewnić się, że siedzi pewnie.

Przy złączkach dźwigniowych kontrola jest zwykle najprostsza, bo przezroczysta obudowa pozwala szybko ocenić ułożenie żyły. W popularnych modelach tej klasy spotyka się też otwory pomiarowe, więc da się wykonać pomiar bez rozpinania przewodów. To przydatne zwłaszcza wtedy, gdy osprzęt jest już zamocowany i nie chcesz rozbierać połowy puszki tylko po to, by sprawdzić jeden punkt.

Jeżeli połączenie ma pracować w miejscu o podwyższonej wilgotności, sam zacisk to za mało. Potrzebna jest dodatkowa osłona albo element systemowy przewidziany do takich warunków, bo zwykła puszka nie rozwiązuje problemu samego środowiska pracy. Z tego wynika prosty wniosek: montaż i dobór zawsze trzeba czytać razem, a nie osobno.

Najczęstsze błędy, które psują nawet dobry montaż

Najgorsze awarie widziałem nie tam, gdzie zastosowano tani element, tylko tam, gdzie zrobiono kilka drobnych błędów naraz. Jeden przewód docięty za krótko, drugi odizolowany za długo, do tego zagięcie w złym miejscu i już mamy połączenie, które działa tylko „do czasu”.

• Zbyt długa izolacja, przez co miedź wychodzi poza styk i może dotknąć sąsiedniej żyły.
• Za mało miejsca w puszce, co prowadzi do nacisku na zacisk i mechanizm osprzętu.
• Mieszanie przewodów bez sprawdzenia, czy dany model dopuszcza takie połączenie.
• Używanie złączki „na próbę” bez sprawdzenia docisku i bez testu pociągnięcia.
• Łączenie przewodów aluminiowych z miedzianymi bez systemu do tego przeznaczonego.
• Upychanie przewodów tak, że przy zamykaniu puszki zacisk dostaje boczne obciążenie.

Jest jeszcze jeden błąd, który widzę wyjątkowo często: ktoś zakłada, że skoro połączenie „trzyma”, to jest dobre. To za mało. W instalacji elektrycznej liczy się nie tylko mechaniczny chwyt, ale też stabilność kontaktu pod obciążeniem i po kilku cyklach nagrzewania. Jeśli połączenie jest luźne, problem może nie pojawić się od razu, tylko po czasie, gdy ktoś już dawno zamknął puszkę i zabudował ścianę.

Dlatego warto poświęcić minutę więcej na kontrolę niż potem pół dnia na szukanie przegrzewającego się styku. To prowadzi do ostatniej praktycznej kwestii, czyli ceny i opłacalności.

Ile kosztuje sensowne rozwiązanie i gdzie nie warto oszczędzać

Na polskim rynku ceny są bardzo rozstrzelone, ale kierunek jest dość prosty. Proste kostki śrubowe można znaleźć już za około 2-5 zł za sztukę, a markowe złączki dźwigniowe i sprężynowe zwykle mieszczą się w przedziale kilku złotych za sztukę, zależnie od liczby torów i producenta. Większe, specjalistyczne albo lepiej zabezpieczone modele kosztują oczywiście więcej, ale w zamian dają wygodniejszy montaż i większy porządek w puszce.

Jeśli robię instalację dla klienta, nie tnę kosztów na samym elemencie łączeniowym. Oszczędność jednego czy dwóch złotych znika natychmiast, gdy połączenie trzeba poprawiać po zamknięciu ściany albo wymianie oprawy. Lepiej dopłacić do rozwiązania, które pozwala szybko sprawdzić styk, wytrzymuje częste rozpinanie i nie wymaga walki z przewodami w ciasnej puszce.

Inaczej mówiąc: tani element ma sens wtedy, gdy połączenie jest proste, stałe i łatwo dostępne. Jeżeli obwód ma być serwisowany, rozbudowywany albo pracuje w ograniczonej przestrzeni, przewagę szybko zyskuje rozwiązanie lepiej przemyślane. To właśnie tam widać różnicę między pozorną oszczędnością a realną wygodą.

Co zostawić w puszce, żeby instalacja była serwisowalna

Najlepszy montaż to taki, który da się potem odczytać bez zgadywania. Zostawiam więc nie tylko połączenie, ale też porządek wokół niego: przewody ułożone bez skręcania, czytelnie rozdzielone żyły i tyle zapasu, żeby po latach dało się bez bólu wyjąć osprzęt. W praktyce to drobiazgi, ale właśnie one decydują, czy kolejny elektryk będzie pracował godzinę, czy pięć minut.

• Zostaw czytelny układ żył, bez przypadkowych skrętów i naprężeń.
• Oznacz obwód, jeśli w puszce łączysz kilka torów o podobnym wyglądzie.
• Zrób zdjęcie przed zamknięciem, zwłaszcza przy rozbudowanych połączeniach.
• Zadbaj o taki zapas przewodu, by dało się ponownie wyjąć mechanizm osprzętu.
• Nie dociskaj przewodów klapką, ramką ani mechanizmem łącznika.

W dobrze wykonanej instalacji połączenie nie powinno być bohaterem pierwszego planu. Ma po prostu działać, nie grzać się i nie utrudniać pracy przy kolejnym montażu. Jeśli trzymasz się tych zasad, osprzęt zostaje estetyczny, a sama instalacja jest łatwiejsza do serwisowania i bezpieczniejsza w dłuższym okresie. Jeśli mam zostawić jedną zasadę, to taką: w puszce nie oszczędza się na czytelności połączenia, bo to ona decyduje, czy za rok wymiana osprzętu będzie drobiazgiem, czy małym remontem.
