Napięcie na przewodzie neutralnym - dlaczego i co robić?

Obecność napięcia na przewodzie neutralnym (N) jest zjawiskiem nieprawidłowym i potencjalnie niebezpiecznym. W idealnych warunkach napięcie między przewodem neutralnym a ziemią (uziemieniem PE) powinno być bliskie 0 V. W praktyce, ze względu na spadki napięć czy zakłócenia, może pojawić się niewielkie napięcie rzędu kilku woltów, co zazwyczaj nie jest groźne. Jednak wyższe wartości są sygnałem poważnej usterki.

Zauważyłeś napięcie na "zerze"? Sprawdź, czy masz powody do niepokoju

Rola przewodu neutralnego w domowej instalacji elektrycznej

W każdej domowej instalacji elektrycznej, zarówno jednofazowej, jak i trójfazowej, kluczową rolę odgrywa przewód neutralny, oznaczany symbolem N. Jego podstawowym zadaniem jest zapewnienie zamknięcia obwodu elektrycznego, czyli stworzenie drogi powrotnej dla prądu do źródła zasilania. W idealnym świecie, przewód ten powinien utrzymywać potencjał bliski potencjałowi ziemi, co oznacza, że jego napięcie względem uziemienia powinno być zerowe. Jest to fundament bezpiecznego działania całej instalacji.

W systemach trójfazowych przewód neutralny jest szczególnie ważny, ponieważ pozwala na zasilanie zarówno urządzeń wymagających napięcia fazowego (230 V), jak i tych potrzebujących napięcia międzyfazowego (400 V). Jego prawidłowe działanie jest gwarancją stabilności napięć w całej sieci domowej. Dlatego jego stan techniczny i właściwe funkcjonowanie są absolutnie kluczowe dla bezpieczeństwa i niezawodności elektryczności w naszym domu.

Czy niewielkie napięcie na przewodzie N to zawsze anomalia?

W idealnych warunkach, napięcie między przewodem neutralnym a przewodem ochronnym (PE), czyli uziemieniem, powinno wynosić dokładnie 0 woltów. Jest to teoretyczny stan, do którego dążymy, projektując i wykonując instalacje elektryczne. Jednak rzeczywistość bywa bardziej złożona. W praktyce, z powodu fizycznych zjawisk, takich jak spadki napięć na przewodach pod obciążeniem czy różnego rodzaju zakłócenia elektromagnetyczne, na przewodzie neutralnym może pojawić się niewielkie napięcie. Mówimy tu zazwyczaj o wartościach rzędu kilku woltów.

Takie niewielkie odchylenie od zera, w granicach kilku woltów, jest zazwyczaj akceptowalne i nie stanowi bezpośredniego zagrożenia ani dla domowników, ani dla podłączonych urządzeń. Jest to raczej naturalna konsekwencja przepływu prądu przez instalację. Jednakże, jeśli pomiary wykażą napięcie znacznie wyższe niż kilka woltów, powinniśmy traktować to jako poważny sygnał ostrzegawczy. Takie wartości bezwzględnie wskazują na występowanie usterki, która wymaga natychmiastowej uwagi i interwencji wykwalifikowanego specjalisty.

Skąd bierze się napięcie na przewodzie neutralnym? Analiza najczęstszych przyczyn

Najgroźniejszy scenariusz: Przerwa w przewodzie neutralnym, czyli "upalone zero"

Najbardziej niebezpieczną sytuacją, która może doprowadzić do pojawienia się napięcia na przewodzie neutralnym, jest jego przerwa. Zjawisko to jest potocznie określane jako "upalone zero". W instalacjach jednofazowych przerwa w obwodzie neutralnym po prostu uniemożliwi przepływ prądu, ale w systemach trójfazowych skutki mogą być katastrofalne. W takiej sytuacji dochodzi do tzw. "pływającego zera", co oznacza, że punkt neutralny przestaje być stabilny.

Niestabilność punktu neutralnego prowadzi do gwałtownego i nierównomiernego wzrostu napięcia w poszczególnych fazach. Napięcie w gniazdkach może wzrosnąć nawet do wartości zbliżonej do 400 V, co z pewnością doprowadzi do natychmiastowego uszkodzenia większości podłączonych urządzeń elektronicznych, AGD i RTV. Co gorsza, w przypadku przerwy w przewodzie neutralnym, na metalowych obudowach urządzeń podłączonych do fazy może pojawić się pełne napięcie fazowe, czyli 230 V. Stanowi to śmiertelne zagrożenie porażeniem prądem dla każdej osoby, która dotknie takiej obudowy, ponieważ prąd znajdzie drogę uziemienia przez ludzkie ciało.

Niesymetria obciążenia faz: Cichy winowajca w instalacjach trójfazowych

W instalacjach trójfazowych, które są powszechne w nowszych domach i budynkach, kluczowe jest równomierne rozłożenie obciążenia na wszystkie trzy fazy. Jeśli jednak obciążenie jest znacząco niesymetryczne na przykład jedna faza zasila wiele energochłonnych urządzeń, a pozostałe są prawie nieużywane pojawia się problem. W takiej sytuacji prąd płynący w przewodzie neutralnym, który w idealnie symetrycznym układzie powinien wynosić zero, zaczyna mieć znaczącą wartość.

Ten prąd wyrównawczy, płynąc przez rezystancję przewodu neutralnego, powoduje powstawanie na nim spadku napięcia. W zależności od stopnia asymetrii obciążenia, napięcie na przewodzie neutralnym może wzrosnąć do poziomu, który jest niebezpieczny. Choć nie jest to tak drastyczne jak "upalone zero", to jednak znacząco wpływa na stabilność napięć w instalacji i może prowadzić do problemów z działaniem urządzeń, a w skrajnych przypadkach nawet do ich uszkodzenia.

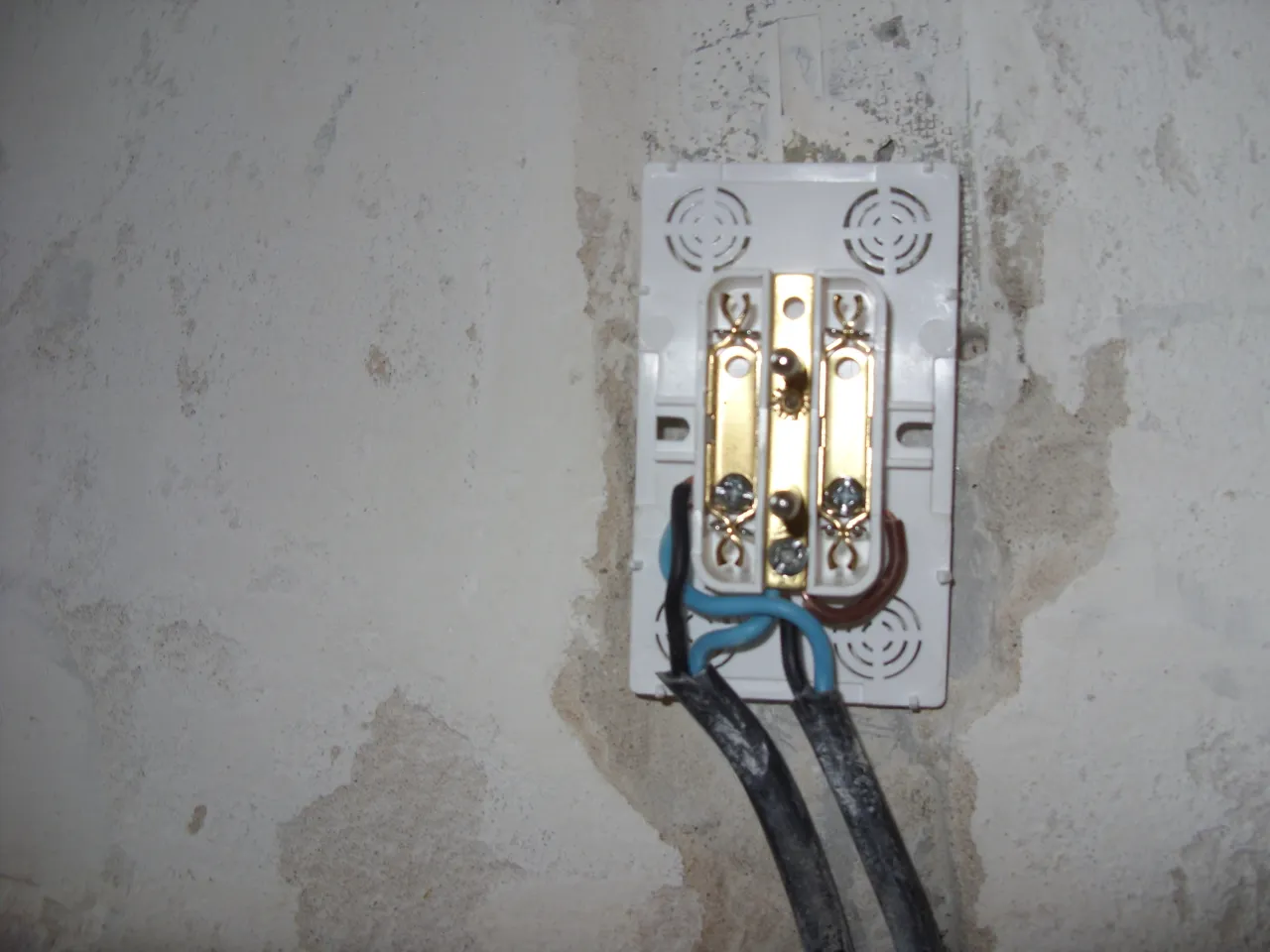

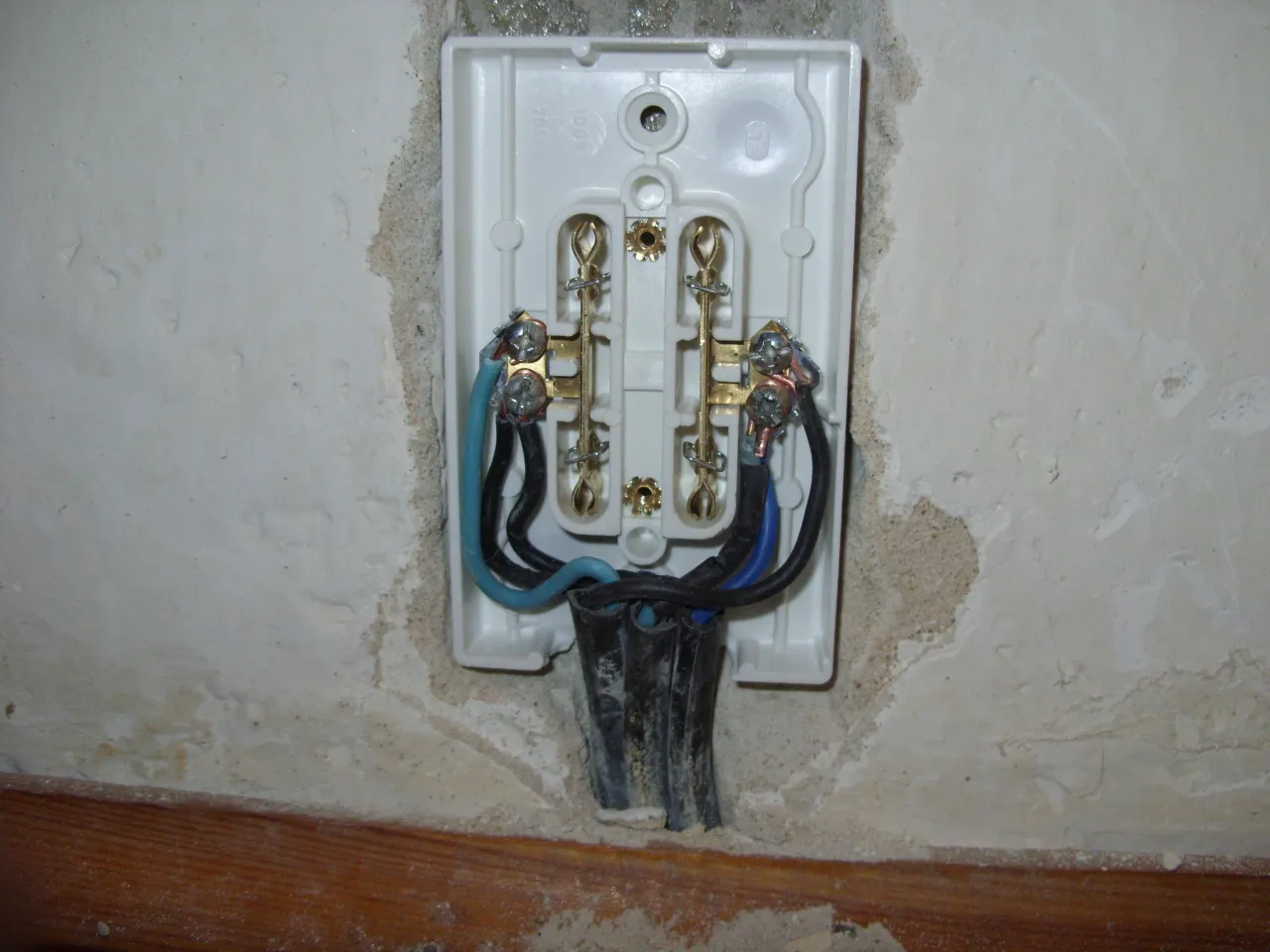

Problem w puszce lub rozdzielnicy: Luźne styki i ich konsekwencje

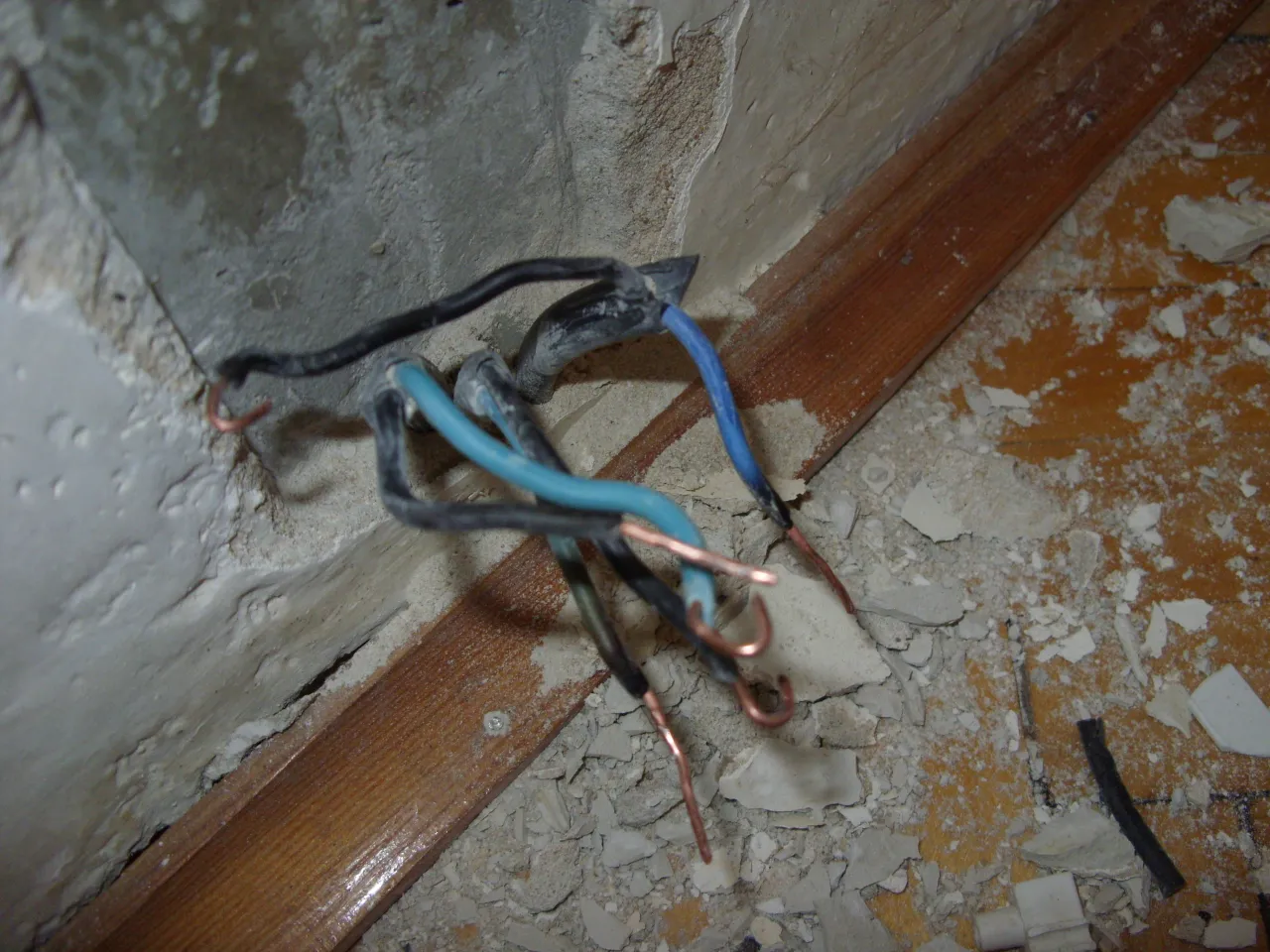

Instalacja elektryczna składa się z wielu połączeń, które muszą być wykonane solidnie i pewnie. Niestety, z czasem połączenia te mogą ulec poluzowaniu, zaśniedzeniu lub przegrzaniu, szczególnie w miejscach narażonych na wilgoć lub wibracje. Dotyczy to zarówno puszek połączeniowych, rozdzielnicy głównej, jak i samych gniazdek czy włączników.

Jeśli połączenie przewodu neutralnego w którymkolwiek z tych miejsc jest słabe, jego rezystancja (czyli opór elektryczny) rośnie. Płynący przez taki podwyższony opór prąd generuje dodatkowe napięcie na samym styku. W skrajnych przypadkach, gdy połączenie jest bardzo słabe lub wręcz przerwane, na całym odcinku przewodu neutralnego za tym punktem może pojawić się niepożądane napięcie. Jest to kolejny przykład, jak pozorna drobnostka może prowadzić do poważnych konsekwencji.

Błędy wykonawcze, które mogą mścić się po latach

Niestety, zdarza się również, że problemy z napięciem na przewodzie neutralnym wynikają z błędów popełnionych już na etapie projektowania lub wykonania instalacji elektrycznej. Mogą to być na przykład pomyłki podczas podłączania przewodów w rozdzielnicy, gdzie przewód neutralny został przez nieuwagę zamieniony z przewodem fazowym. Takie błędy są skrajnie niebezpieczne, ponieważ mogą prowadzić do sytuacji, w której urządzenie podłączone do gniazdka nie działa poprawnie, a co gorsza, jego metalowa obudowa staje się pod napięciem.

Inne błędy mogą dotyczyć niewłaściwego doboru przekroju przewodów, braku odpowiedniego uziemienia, czy nieprawidłowego wykonania połączeń. Choć instalacja może przez pewien czas działać bez widocznych problemów, takie niedociągnięcia często ujawniają się po latach, gdy materiały się starzeją, a obciążenie instalacji rośnie. Właśnie dlatego tak ważne jest, aby instalacje elektryczne były wykonywane wyłącznie przez wykwalifikowanych specjalistów, z zachowaniem wszelkich norm i standardów bezpieczeństwa.

Jakie zagrożenia niesie za sobą napięcie na przewodzie neutralnym?

Ryzyko porażenia prądem: Kiedy obudowa pralki staje się śmiertelną pułapką

Obecność napięcia na przewodzie neutralnym to nie tylko problem techniczny, ale przede wszystkim śmiertelne zagrożenie dla życia i zdrowia domowników. Wyobraźmy sobie sytuację, w której doszło do przerwy w przewodzie neutralnym. Wówczas, jak już wspominałem, na metalowych obudowach urządzeń podłączonych do sieci może pojawić się pełne napięcie fazowe, czyli 230 V. Dotyczy to wszystkiego od lodówki, przez pralkę, po komputer czy telewizor.

Gdy taka osoba, nieświadoma zagrożenia, dotknie metalowej obudowy takiego urządzenia, a jednocześnie będzie miała kontakt z elementem uziemionym (na przykład stojąc na wilgotnej podłodze lub dotykając kranu), prąd popłynie przez jej ciało. W takiej sytuacji instalacja uziemiająca, która ma za zadanie odprowadzić ewentualne napięcie z obudowy do ziemi, może nie zadziałać prawidłowo, ponieważ problem leży w samym przewodzie neutralnym. Jest to scenariusz ekstremalnie niebezpieczny, który może skończyć się tragicznie. Dlatego nigdy nie wolno lekceważyć objawów wskazujących na problem z przewodem neutralnym.

Groźba uszkodzenia sprzętu AGD i RTV: Jak przepięcie niszczy elektronikę

Poza bezpośrednim zagrożeniem dla życia, napięcie na przewodzie neutralnym niesie ze sobą również poważne ryzyko uszkodzenia naszego cennego sprzętu elektronicznego. W przypadku "pływającego zera" w instalacji trójfazowej, napięcie w gniazdkach może wahać się w bardzo szerokim zakresie, od wartości poniżej normy, aż po niebezpieczne 400 V. Takie gwałtowne i niekontrolowane zmiany napięcia, czyli przepięcia, są zabójcze dla delikatnej elektroniki.

Współczesne urządzenia AGD i RTV, takie jak telewizory, komputery, smartfony, ale także bardziej złożone urządzenia AGD, zawierają w sobie wrażliwe układy scalone i półprzewodniki. Są one zaprojektowane do pracy w określonych, stabilnych warunkach napięciowych. Nawet krótkotrwałe przekroczenie dopuszczalnych wartości może spowodować nieodwracalne uszkodzenie tych komponentów, prowadząc do awarii sprzętu. Koszt naprawy lub wymiany takiego sprzętu może być bardzo wysoki, dlatego warto zadbać o stabilność napięcia w naszej instalacji.

Jak rozpoznać problem? Niepokojące objawy, których nie wolno ignorować

Migotanie światła i dziwna praca urządzeń jako pierwszy sygnał ostrzegawczy

Zanim dojdzie do poważnej awarii, instalacja elektryczna często daje nam subtelne sygnały, że coś jest nie tak. Jednym z najczęściej zauważanych objawów problemów z przewodem neutralnym jest niestabilność oświetlenia. Żarówki mogą migotać, przygasać lub świecić nierównomiernie, niezależnie od tego, czy używamy tradycyjnych żarówek, halogenowych czy LED. Jest to bezpośredni efekt wahań napięcia w sieci.

Inne urządzenia również mogą zacząć zachowywać się nietypowo. Silniki elektryczne, na przykład w wentylatorach czy starszych pralkach, mogą pracować głośniej, tracić moc lub działać z nieregularną prędkością. Urządzenia elektroniczne, takie jak telewizory czy komputery, mogą się samoczynnie resetować, wyświetlacze mogą migotać, a dźwięk może być zakłócony. Jeśli zauważymy którykolwiek z tych objawów, powinniśmy potraktować to jako poważne ostrzeżenie i bliżej przyjrzeć się naszej instalacji.

Pomiary napięcia w gniazdku: Jakie wartości powinny zapalić czerwoną lampkę?

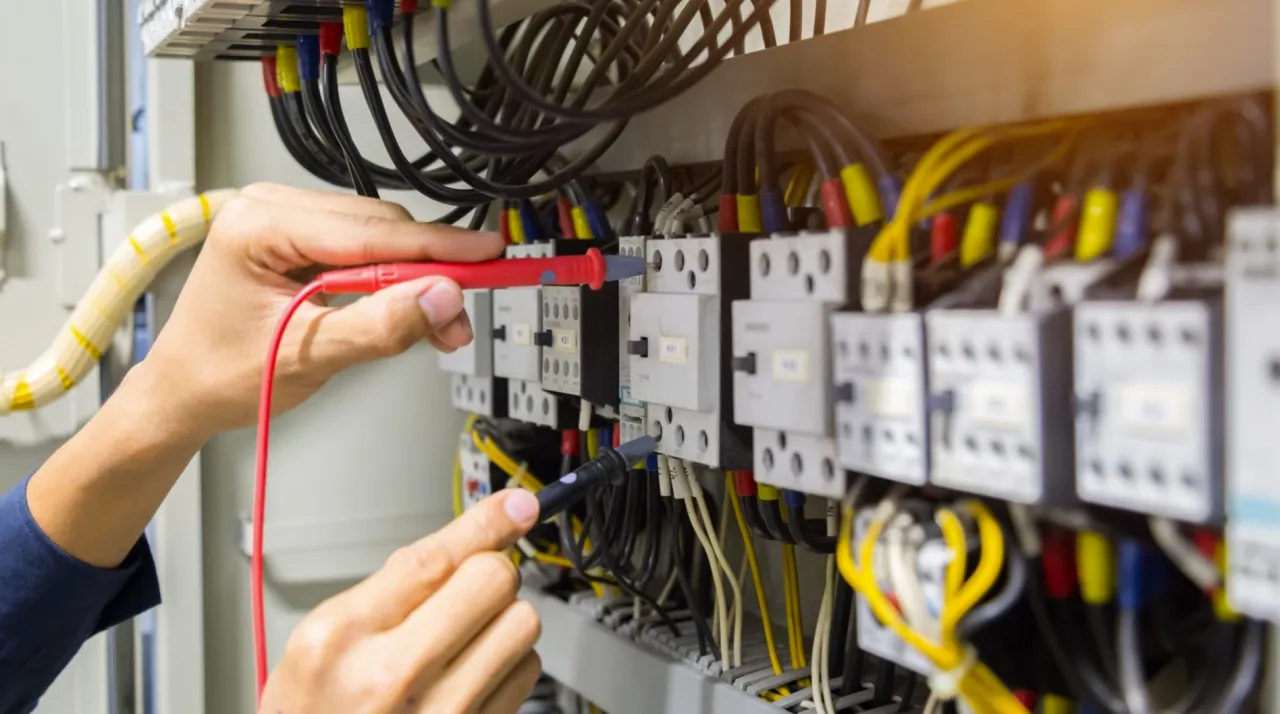

Najpewniejszym sposobem na zdiagnozowanie problemu z przewodem neutralnym są oczywiście pomiary wykonane za pomocą odpowiedniego sprzętu, czyli multimetru. Jeśli mamy dostęp do takiego urządzenia i podstawową wiedzę na temat jego obsługi, możemy samodzielnie sprawdzić napięcia w gniazdkach. Należy wykonać kilka kluczowych pomiarów.

Pierwszy to standardowe napięcie między fazą a przewodem neutralnym (L-N), które powinno wynosić około 230 V. Drugi, kluczowy dla naszej sytuacji, to pomiar napięcia między przewodem neutralnym a przewodem ochronnym (N-PE). Jak już wielokrotnie podkreślałem, w idealnych warunkach powinno ono wynosić 0 V. Jeśli nasz multimetr wskaże wartość wyższą niż kilka woltów, na przykład kilkanaście, kilkadziesiąt, a nawet ponad 100 V, jest to absolutny sygnał alarmowy. Oznacza to, że na przewodzie neutralnym pojawiło się niebezpieczne napięcie, które wymaga natychmiastowej interwencji elektryka. Nie należy bagatelizować żadnych wartości znacząco odbiegających od zera.

Napięcie na przewodzie neutralnym wykryte – co robić krok po kroku?

Priorytet numer jeden: Natychmiastowe odłączenie zasilania

W momencie, gdy tylko zorientujemy się, że na przewodzie neutralnym pojawiło się niepożądane napięcie, lub gdy zaobserwujemy niepokojące objawy, takie jak migotanie światła czy dziwne zachowanie urządzeń, naszym absolutnym priorytetem staje się bezpieczeństwo. Pierwszą i najważniejszą czynnością, jaką musimy wykonać, jest odłączenie zasilania elektrycznego w całym budynku. Najlepiej zrobić to, wyłączając główny wyłącznik prądu znajdujący się zazwyczaj na początku instalacji, w głównej rozdzielnicy.

Jeśli nie jesteśmy pewni, który wyłącznik jest główny, lub jeśli nie mamy do niego bezpiecznego dostępu, możemy wyłączyć wszystkie bezpieczniki poszczególnych obwodów. Chodzi o to, aby jak najszybciej odciąć dopływ prądu do instalacji i zminimalizować ryzyko porażenia lub dalszych uszkodzeń sprzętu. Dopiero po odłączeniu zasilania możemy zacząć myśleć o kolejnych krokach, ale nigdy nie należy tego robić, gdy instalacja jest pod napięciem.

Dlaczego samodzielna naprawa to zły pomysł? Rola i obowiązki wykwalifikowanego elektryka

Wiele osób, chcąc zaoszczędzić czas i pieniądze, może rozważać samodzielne próby naprawy instalacji elektrycznej. Muszę jednak stanowczo odradzić takie działania. Praca z instalacją elektryczną, zwłaszcza w przypadku tak poważnej usterki jak napięcie na przewodzie neutralnym, jest niezwykle niebezpieczna dla osób bez odpowiednich kwalifikacji, uprawnień i doświadczenia. Niewłaściwie wykonana naprawa może nie tylko nie rozwiązać problemu, ale wręcz pogorszyć sytuację, prowadząc do jeszcze większych uszkodzeń lub groźnych wypadków.

Wykwalifikowany elektryk to osoba, która posiada nie tylko wiedzę teoretyczną, ale także praktyczne umiejętności i niezbędny sprzęt do bezpiecznej diagnozy i naprawy usterek elektrycznych. Potrafi on precyzyjnie zlokalizować przyczynę problemu, ocenić stan techniczny instalacji i zastosować odpowiednie rozwiązania, zgodnie z obowiązującymi normami bezpieczeństwa. W przypadku napięcia na przewodzie neutralnym, jego interwencja jest absolutnie konieczna dla zapewnienia bezpieczeństwa domowników i ochrony sprzętu. Pamiętajmy, że w kwestiach elektryczności nie warto ryzykować.

Jak przygotować się na wizytę fachowca, by przyspieszyć diagnozę?

Aby wizyta elektryka przebiegła sprawnie i pozwoliła na jak najszybsze zdiagnozowanie oraz usunięcie usterki, warto odpowiednio się do niej przygotować. Przed przyjazdem fachowca warto zebrać jak najwięcej informacji o problemie. Proszę spisać wszystkie zaobserwowane objawy kiedy się pojawiły, jak często występują i w jakich okolicznościach są najbardziej nasilone. Jeśli problem dotyczy konkretnych urządzeń lub pomieszczeń, proszę wskazać te miejsca.

Dodatkowo, jeśli to możliwe i bezpieczne, proszę przygotować dostęp do głównej rozdzielnicy elektrycznej, gdzie elektryk będzie mógł przeprowadzić swoje pomiary i prace. Warto również poinformować go o ewentualnych niedawnych pracach remontowych lub zmianach w instalacji, które mogłyby mieć związek z pojawieniem się usterki. Im więcej precyzyjnych informacji przekażemy elektrykowi, tym szybciej będzie on w stanie zlokalizować i naprawić problem, przywracając bezpieczeństwo w naszym domu.

Profilaktyka to podstawa: Jak uniknąć problemów z przewodem neutralnym w przyszłości?

Znaczenie regularnych przeglądów i pomiarów instalacji elektrycznej

Najlepszym sposobem na uniknięcie poważnych problemów z instalacją elektryczną, w tym z przewodem neutralnym, jest regularna profilaktyka. Zaleca się, aby przeglądy instalacji elektrycznej oraz niezbędne pomiary (np. rezystancji izolacji, uziemień) były przeprowadzane przez uprawnionych elektryków co najmniej raz na pięć lat. Takie okresowe kontrole pozwalają na wczesne wykrycie potencjalnych nieprawidłowości, zanim przerodzą się one w poważne zagrożenie.

Podczas takiego przeglądu specjalista może zidentyfikować luźne połączenia, oznaki przegrzewania przewodów, uszkodzenia izolacji czy inne problemy, które mogą prowadzić do awarii. Wczesne wykrycie i usunięcie tych drobnych usterek pozwoli uniknąć kosztownych napraw, uszkodzenia sprzętu, a przede wszystkim zapewni bezpieczeństwo domownikom. Regularna troska o stan instalacji elektrycznej to inwestycja w spokój i bezpieczeństwo.

Przeczytaj również: Symbole elektryczne - Odczytaj każdy schemat bez problemu

Modernizacja starej instalacji – kiedy jest absolutnie konieczna?

Wiele starszych budynków wciąż posiada instalacje elektryczne wykonane z materiałów, które dziś uznawane są za przestarzałe i niebezpieczne. Mowa tu przede wszystkim o przewodach aluminiowych, które z czasem tracą swoje właściwości, stają się kruche i podatne na uszkodzenia, a także o braku odpowiedniego uziemienia w gniazdkach. Instalacje te często nie są też przystosowane do współczesnych obciążeń, generowanych przez liczne urządzenia elektryczne i elektroniczne.

W takich przypadkach modernizacja instalacji elektrycznej staje się nie tylko zalecana, ale wręcz absolutnie konieczna. Wymiana starych przewodów na nowe, miedziane, wykonanie instalacji uziemiającej, a także dostosowanie liczby obwodów do aktualnych potrzeb, znacząco podnosi poziom bezpieczeństwa i niezawodności działania elektryczności w domu. Nowoczesne instalacje są projektowane z myślą o bezpieczeństwie i efektywności, dlatego warto rozważyć ich modernizację, szczególnie w starszym budownictwie.
