Zmagasz się z niepokojącymi objawami w swoim samochodzie, takimi jak świecąca się kontrolka "Check Engine" lub dziwne zachowanie elektroniki? Być może podczas diagnostyki komputerowej pojawił się tajemniczy komunikat "zwarcie do plusa". Nie panikuj! Ten problem, choć brzmi groźnie, jest częstym zjawiskiem w instalacjach elektrycznych pojazdów. W tym artykule przeprowadzimy Cię krok po kroku przez meandry tego zagadnienia, wyjaśniając, czym dokładnie jest "zwarcie do plusa", skąd się bierze, jak je rozpoznać i jakie mogą być jego konsekwencje. Naszym celem jest dostarczenie Ci kompleksowej wiedzy, która pozwoli Ci lepiej zrozumieć swój samochód i podjąć odpowiednie kroki w razie wystąpienia usterki.
Czym jest "zwarcie do plusa"? Proste wyjaśnienie tajemniczego błędu
Kiedy mówimy o "zwarciu do plusa" w kontekście samochodowej instalacji elektrycznej, mamy na myśli specyficzny rodzaj usterki. Jest to niepożądane połączenie między dwoma obwodami elektrycznymi, które nie powinny być ze sobą połączone. Dokładniej rzecz ujmując, jest to sytuacja, w której przewód sygnałowy lub zasilający dany komponent na przykład czujnik, wtryskiwacz czy cewkę zapłonową zostaje połączony z innym przewodem, w którym stale obecne jest wysokie napięcie, zazwyczaj około +12V, pochodzące bezpośrednio z akumulatora. W efekcie, do sterownika silnika (ECU) lub samego komponentu trafia sygnał o nieprawidłowo wysokim napięciu, co zakłóca jego prawidłowe działanie.
Instalacja elektryczna w aucie w pigułce: Dlaczego prąd musi krążyć?
Aby w pełni zrozumieć, czym jest zwarcie, musimy na chwilę zagłębić się w podstawy działania instalacji elektrycznej w samochodzie. Wyobraź sobie ją jako skomplikowaną sieć dróg, po których poruszają się elektrony czyli prąd elektryczny. Każdy element wyposażenia samochodu, od świateł po komputer sterujący silnikiem, potrzebuje tego prądu do działania. Prąd ten musi płynąć w zamkniętym obwodzie od źródła (akumulatora lub alternatora), przez odbiornik (np. żarówkę), aż do punktu powrotu (masy pojazdu, czyli karoserii). Tylko w takim zamkniętym obiegu prąd może płynąć i zasilać nasze urządzenia. Kiedy ten obieg zostaje zaburzony w niepożądany sposób, pojawia się problem.
Zwarcie do plusa a zwarcie do masy: Kluczowa różnica, którą musisz znać
Często spotykamy się z dwoma rodzajami zwarć: do plusa i do masy. Kluczowa różnica między nimi tkwi w tym, z jakim potencjałem elektrycznym następuje niepożądane połączenie. Zwarcie do masy to sytuacja, gdy przewód, który powinien przewodzić prąd do jakiegoś odbiornika, przypadkowo połączy się z karoserią pojazdu. Karoseria jest połączona z ujemnym biegunem akumulatora, czyli masą. W takim przypadku napięcie w obwodzie spada do zera, co zazwyczaj prowadzi do przepalenia bezpiecznika i braku działania danego urządzenia. Natomiast zwarcie do plusa, o którym mówimy, polega na połączeniu przewodu z innym przewodem, który jest pod stałym napięciem +12V. W tym przypadku napięcie w uszkodzonym obwodzie nie spada do zera, lecz wzrasta do poziomu napięcia zasilania, co również jest nieprawidłowe i może prowadzić do uszkodzenia podzespołów.
Jak to wygląda w praktyce? Obrazowa analogia z domowej hydrauliki
Wyobraźmy sobie domowy system hydrauliczny. Rury doprowadzają wodę pod ciśnieniem do różnych kranów. Każdy kran działa niezależnie, dopóki nie zostanie otwarty. Teraz załóżmy, że przez przypadek jedna z rur doprowadzających wodę do kranu w łazience połączy się z inną rurą, która jest pod stałym, bardzo wysokim ciśnieniem, na przykład z głównej magistrali wodociągowej. Co się stanie? Woda zacznie płynąć tam, gdzie nie powinna, podnosząc ciśnienie w niewłaściwym miejscu. Podobnie jest ze zwarciem do plusa w samochodzie niepożądane połączenie "podnosi ciśnienie" (napięcie) w obwodzie, który powinien mieć inne parametry, zakłócając jego działanie.
Gdzie szukać źródła problemu? Najczęstsze przyczyny zwarcia do plusa
Zrozumienie, skąd bierze się zwarcie do plusa, jest kluczowe dla jego skutecznego usunięcia. Przyczyn tego problemu może być kilka, a często wynikają one z naturalnego zużycia lub błędów popełnionych podczas eksploatacji czy napraw pojazdu.
Wróg numer jeden: Uszkodzona i przetarta izolacja przewodów
To zdecydowanie najczęstsza przyczyna zwarć w instalacjach elektrycznych. Przewody samochodowe są narażone na ciągłe wibracje, ruchy nadwozia, a także na kontakt z ostrymi krawędziami metalowych elementów. Z czasem izolacja, czyli gumowa lub plastikowa osłonka chroniąca przewód, może ulec przetarciu, pęknięciu lub po prostu ze starości stać się krucha. Gdy odsłonięty fragment przewodu dotknie innego przewodu pod napięciem, dochodzi do zwarcia. Nie można też zapominać o gryzoniach, które potrafią przegryźć izolację, tworząc potencjalne źródło problemu.
Wilgoć i korozja: Cichy zabójca elektroniki w Twoim samochodzie
Samochody, zwłaszcza te eksploatowane w trudnych warunkach atmosferycznych, są narażone na działanie wilgoci. Woda, która dostanie się do złączek, kostek elektrycznych czy samych modułów sterujących, może tworzyć niebezpieczne ścieżki przewodzące prąd. Nawet niewielka ilość wilgoci, w połączeniu z zanieczyszczeniami, może stać się "mostem" dla prądu między stykami, które powinny być odseparowane. Korozja, która często towarzyszy wilgoci, dodatkowo pogarsza sytuację, niszcząc styki i pogłębiając problemy z przewodnością.
Błędy po "fachowcach": Skutki nieprofesjonalnych napraw i dokładania akcesoriów
Niestety, nie wszystkie naprawy czy modyfikacje w samochodzie są przeprowadzane z należytą starannością. Czasami, podczas montażu dodatkowego wyposażenia, takiego jak alarm, radio czy dodatkowe oświetlenie, dochodzi do błędów w podłączeniu instalacji. Nieprawidłowo zaizolowane połączenia, użycie niewłaściwych złączek lub podłączenie do niewłaściwego obwodu to prosta droga do powstania zwarcia. Dotyczy to również amatorskich prób naprawy, które zamiast rozwiązać problem, często go pogłębiają.
Awaria w środku: Kiedy to sam czujnik lub moduł jest winowajcą
Nie zawsze winowajcą jest uszkodzone okablowanie. Czasami problem tkwi w samym komponencie. Czujniki, moduły sterujące, siłowniki wszystkie te elementy składają się z delikatnej elektroniki. Wewnętrzne uszkodzenie, na przykład spowodowane przepięciem lub wadą fabryczną, może doprowadzić do powstania zwarcia wewnątrz samego urządzenia. W takiej sytuacji nawet idealnie sprawna wiązka przewodów nie uchroni nas przed problemem, a konieczna będzie wymiana uszkodzonego elementu.
Jakie sygnały wysyła auto? Objawy, których nie możesz zignorować
Objawy zwarcia do plusa mogą być subtelne lub bardzo oczywiste, ale zawsze sygnalizują, że coś jest nie tak z instalacją elektryczną naszego pojazdu. Ignorowanie tych sygnałów może prowadzić do poważniejszych konsekwencji.
Kontrolka "Check Engine" i inne błędy na desce rozdzielczej
Jednym z najczęstszych i najbardziej jednoznacznych objawów jest zapalenie się kontrolki "Check Engine" na desce rozdzielczej. Komputer sterujący silnikiem (ECU) wykrywa nieprawidłowe napięcie na jednym z czujników lub w obwodzie wykonawczym i zapisuje odpowiedni kod błędu. Często są to komunikaty typu "Short to B+" lub "zwarcie do plusa", które wskazują na konkretny obwód, na przykład obwód czujnika temperatury płynu chłodzącego, czujnika położenia wału korbowego czy sondy lambda.
Dziwne zachowanie urządzeń: od wariujących wskaźników po niedziałające oświetlenie
Zwarcie do plusa może objawiać się również w sposób mniej oczywisty, poprzez nieprawidłowe działanie różnych urządzeń pokładowych. Możemy zaobserwować, że wskaźniki na desce rozdzielczej zaczynają wariować na przykład wskaźnik temperatury silnika stale pokazuje maksymalną wartość, mimo że silnik jest zimny. Inne urządzenia mogą przestać działać całkowicie, na przykład oświetlenie wnętrza, radio czy elektryczne szyby. Czasami objawy mogą być bardziej złożone, jak na przykład nieprawidłowe działanie systemu klimatyzacji.
Problemy z pracą silnika: Gdy błąd wpływa na najważniejszy element auta
Jeśli zwarcie do plusa dotyczy obwodu związanego z pracą silnika, jego symptomy mogą być bardzo niepokojące. Nieprawidłowe sygnały z czujników, które są wynikiem zwarcia, mogą zakłócać pracę jednostki napędowej. Może to objawiać się nierówną pracą silnika na biegu jałowym, spadkiem mocy podczas przyspieszania, problemami z uruchomieniem silnika, a w skrajnych przypadkach nawet jego gaśnięciem podczas jazdy. ECU, otrzymując błędne dane, próbuje korygować pracę silnika, co prowadzi do jego niestabilnego funkcjonowania.
Diagnostyka krok po kroku: Jak samodzielnie wytropić zwarcie do plusa?
Zlokalizowanie zwarcia do plusa może być wyzwaniem, ale dzięki odpowiednim narzędziom i metodycznemu podejściu, często można poradzić sobie z tym samodzielnie. Kluczem jest cierpliwość i systematyczność.
Niezbędnik diagnosty: Jakich narzędzi potrzebujesz do poszukiwań?

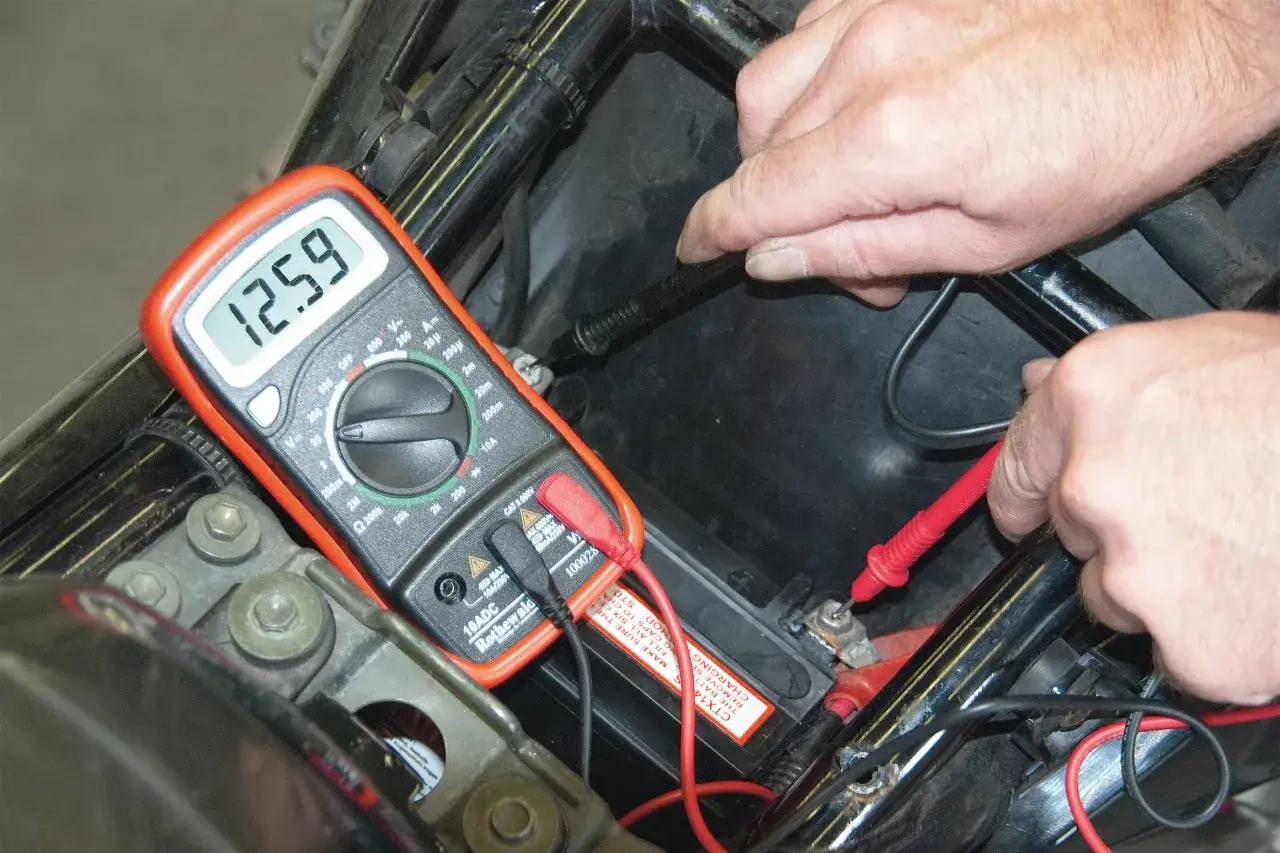

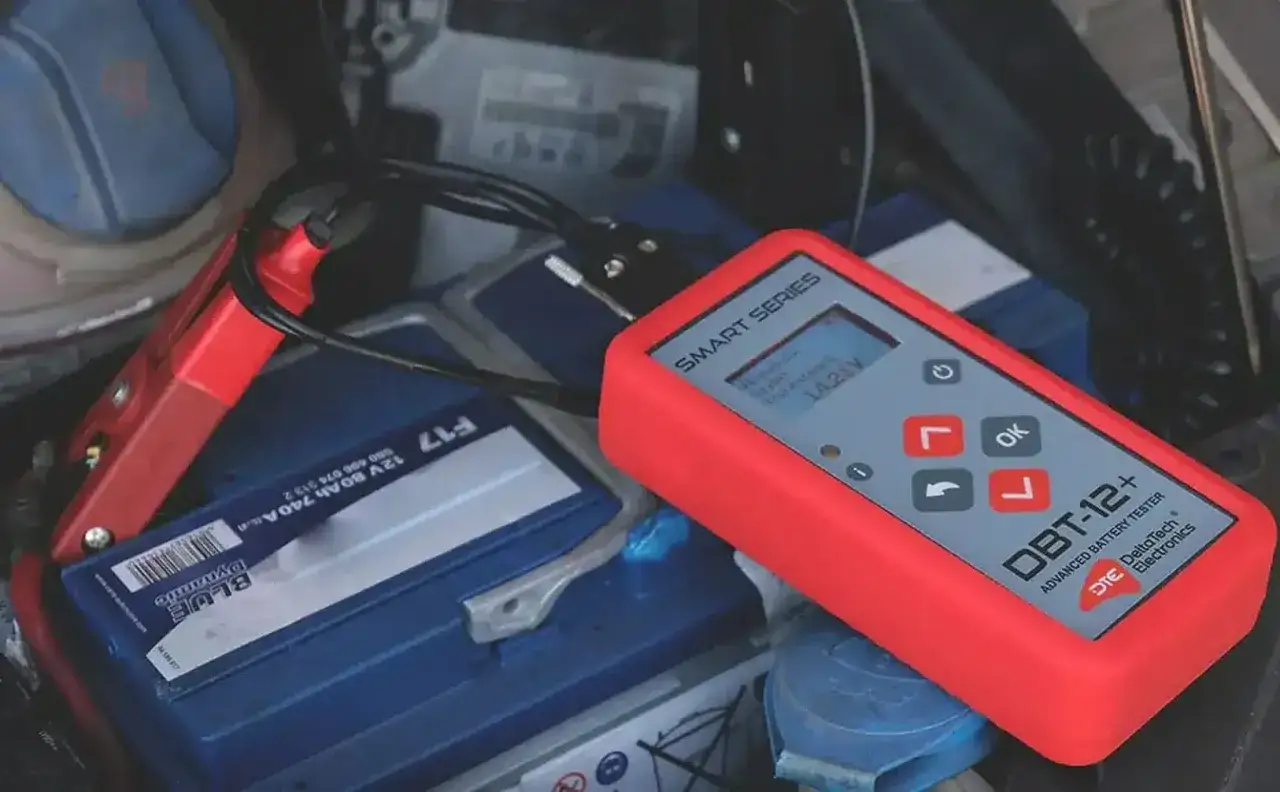

Podstawowym i absolutnie niezbędnym narzędziem w arsenale każdego majsterkowicza jest multimetr. To małe, ale potężne urządzenie pozwala na pomiar napięcia elektrycznego, natężenia prądu oraz co kluczowe w przypadku zwarć rezystancji (czyli oporu elektrycznego). Dzięki niemu możemy sprawdzić ciągłość obwodu, wykryć niepożądane połączenia i ocenić, czy napięcie w danym miejscu jest prawidłowe. Oprócz multimetru, przyda się zestaw kluczy, śrubokrętów oraz latarka, która ułatwi inspekcję trudno dostępnych miejsc. Warto też mieć pod ręką schemat instalacji elektrycznej naszego pojazdu.
Odczyt kodów błędów: Twój pierwszy i najważniejszy trop
Pierwszym i zazwyczaj najbardziej pomocnym krokiem w diagnozowaniu zwarcia do plusa jest odczytanie kodów błędów zapisanych w pamięci komputera sterującego silnikiem (ECU). Do tego celu potrzebny jest interfejs diagnostyczny, taki jak popularny VCDS (dla grupy VAG) lub uniwersalny skaner OBD-II. Po podłączeniu urządzenia do gniazda diagnostycznego i uruchomieniu odpowiedniego oprogramowania, możemy odczytać listę błędów. Kody typu "Short to B+" lub podobne, wraz z informacją o konkretnym obwodzie (np. czujnik temperatury płynu chłodzącego), wskazują nam obszar, w którym należy szukać problemu. To jak otrzymanie wskazówki, która zawęża pole poszukiwań.
Praktyczny poradnik: Jak używać multimetru do weryfikacji zwarcia?

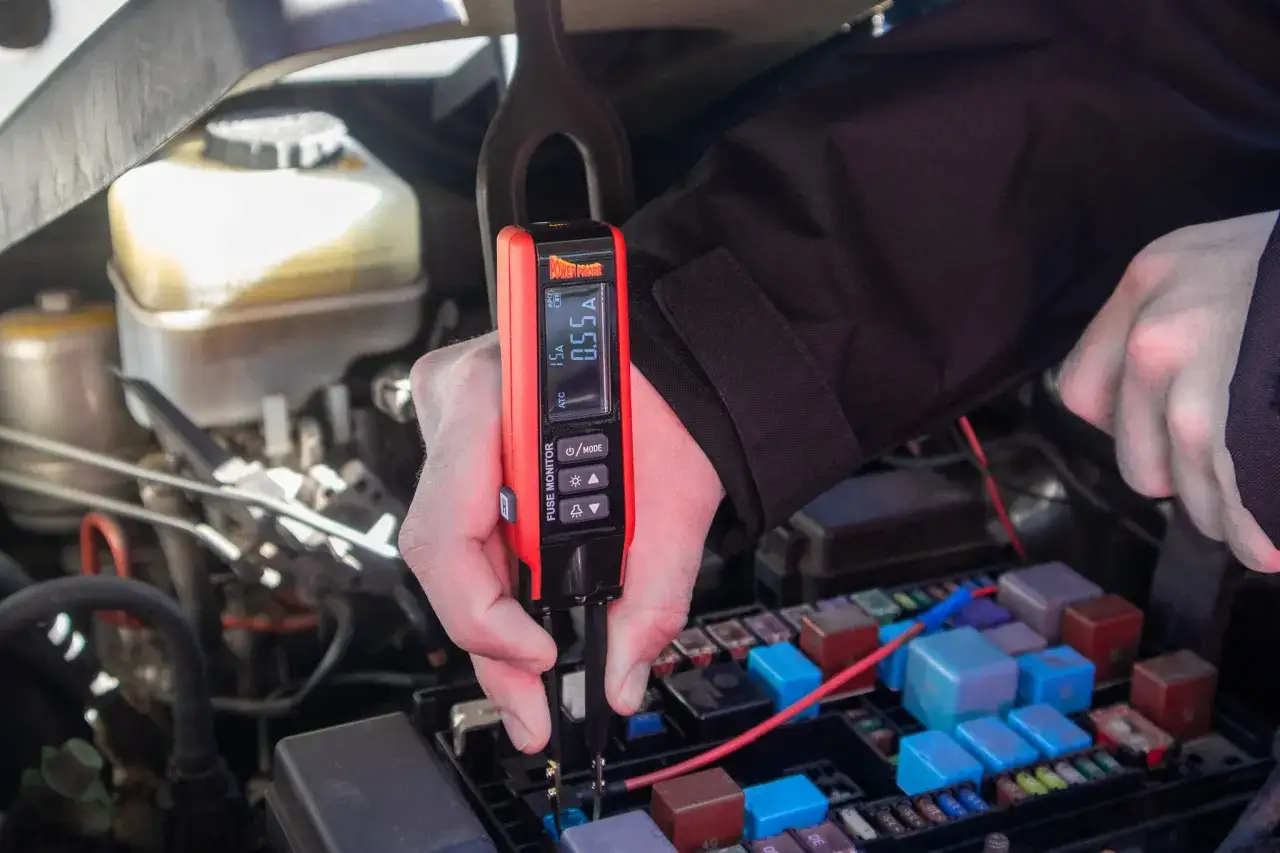

Gdy już zidentyfikujemy podejrzany obwód na podstawie kodów błędów, czas na działanie z multimetrem. Najpierw należy odłączyć podejrzany komponent (np. czujnik) od instalacji, aby upewnić się, że zwarcie nie jest spowodowane wewnętrznym uszkodzeniem samego elementu. Następnie, ustawiając multimetr na pomiar rezystancji (lub ciągłości obwodu funkcja "buzzer"), przykładamy jedną sondę do przewodu, który podejrzewamy o zwarcie do plusa, a drugą sondę do przewodu zasilającego (+12V) w tej samej wiązce. Jeśli multimetr wskaże bardzo niską rezystancję (bliską zeru) lub zacznie "piszczeć" (funkcja ciągłości), oznacza to, że istnieje między nimi niepożądane połączenie, czyli zwarcie. Można też, po odłączeniu akumulatora, zmierzyć napięcie między podejrzanym przewodem a masą jeśli będzie ono zbliżone do napięcia akumulatora, to również wskazuje na zwarcie do plusa.
Inspekcja wizualna: Gdzie najczęściej szukać fizycznych uszkodzeń wiązki?
Po zlokalizowaniu podejrzanego obszaru za pomocą multimetru, kluczowa staje się dokładna inspekcja wizualna. Należy systematycznie przeglądać wiązki przewodów w miejscach, które są najbardziej narażone na uszkodzenia. Szczególną uwagę należy zwrócić na:
- Miejsca, gdzie wiązki przechodzą przez przegrody, otwory w karoserii lub są mocowane do podwozia tutaj najczęściej dochodzi do przetarć.
- Okolice silnika i układu wydechowego wysoka temperatura może przyspieszać starzenie się izolacji.
- Miejsca narażone na wilgoć na przykład okolice błotników, progi, okolice akumulatora.
- Wszelkie ślady po przegryzieniu przez gryzonie.
- Połączenia elektryczne, kostki i złączki szukamy śladów korozji, wilgoci lub nieprawidłowych połączeń.
Często fizyczne uszkodzenie jest widoczne gołym okiem, ale wymaga dobrego oświetlenia i dokładności.
Naprawa usterki: Co możesz zrobić sam, a kiedy musisz jechać do mechanika?
Po zlokalizowaniu i zdiagnozowaniu zwarcia do plusa, pojawia się pytanie: jak je naprawić? Zakres prac zależy od złożoności problemu i naszych umiejętności.
Proste scenariusze: Izolacja przewodu lub wymiana łatwo dostępnego czujnika
W wielu przypadkach naprawa zwarcia jest stosunkowo prosta. Jeśli zlokalizowaliśmy przetarty przewód, wystarczy go dokładnie oczyścić, zaizolować dobrej jakości taśmą izolacyjną lub koszulką termokurczliwą. Ważne, aby izolacja była trwała i odporna na warunki panujące pod maską. Podobnie, jeśli zwarcie wynika z wewnętrznego uszkodzenia łatwo dostępnego czujnika (np. czujnika temperatury), jego wymiana na nowy może być prostym zadaniem, które można wykonać samodzielnie, dysponując podstawowymi narzędziami.
Sytuacje wysokiego ryzyka: Kiedy lepiej powierzyć auto specjaliście?
Niektóre usterki są jednak na tyle skomplikowane lub ryzykowne, że lepiej powierzyć je profesjonalnemu mechanikowi. Dotyczy to sytuacji, gdy:
- Uszkodzona jest skomplikowana wiązka przewodów, biegnąca w trudno dostępnych miejscach, na przykład wewnątrz deski rozdzielczej lub pod podłogą.
- Podejrzewamy uszkodzenie modułu sterującego (ECU) jego naprawa lub wymiana wymaga specjalistycznej wiedzy i sprzętu.
- Problem dotyczy zaawansowanych systemów, takich jak sterowanie silnikiem, skrzynią biegów czy systemami bezpieczeństwa.
- Po próbach samodzielnej naprawy problem nadal występuje lub nasilił się.
W takich przypadkach próba samodzielnej naprawy może prowadzić do jeszcze większych uszkodzeń i wyższych kosztów.
Ile to może kosztować? Szacunkowe koszty naprawy zwarcia w instalacji
Koszty naprawy zwarcia do plusa są bardzo zróżnicowane i zależą od wielu czynników. Drobna naprawa izolacji przewodu może kosztować zaledwie kilkadziesiąt złotych (koszt materiałów, jeśli robimy to sami) lub około 100-200 zł u mechanika. Wymiana prostego czujnika to koszt części (od kilkudziesięciu do kilkuset złotych) plus robocizna, która może wynieść kolejne 100-300 zł. Najdroższe scenariusze obejmują uszkodzenie sterownika silnika (ECU). Nowy sterownik może kosztować od kilkuset do nawet kilku tysięcy złotych, a jego programowanie również generuje dodatkowe koszty. Zatem, w zależności od skali problemu, naprawa może zamknąć się w kilkuset złotych lub sięgnąć kilku tysięcy.
Czym grozi jazda ze zwarciem do plusa? Potencjalne konsekwencje
Jazda samochodem, w którym występuje zwarcie do plusa, może prowadzić do szeregu nieprzyjemnych i kosztownych konsekwencji. Ignorowanie tego problemu jest po prostu ryzykowne.

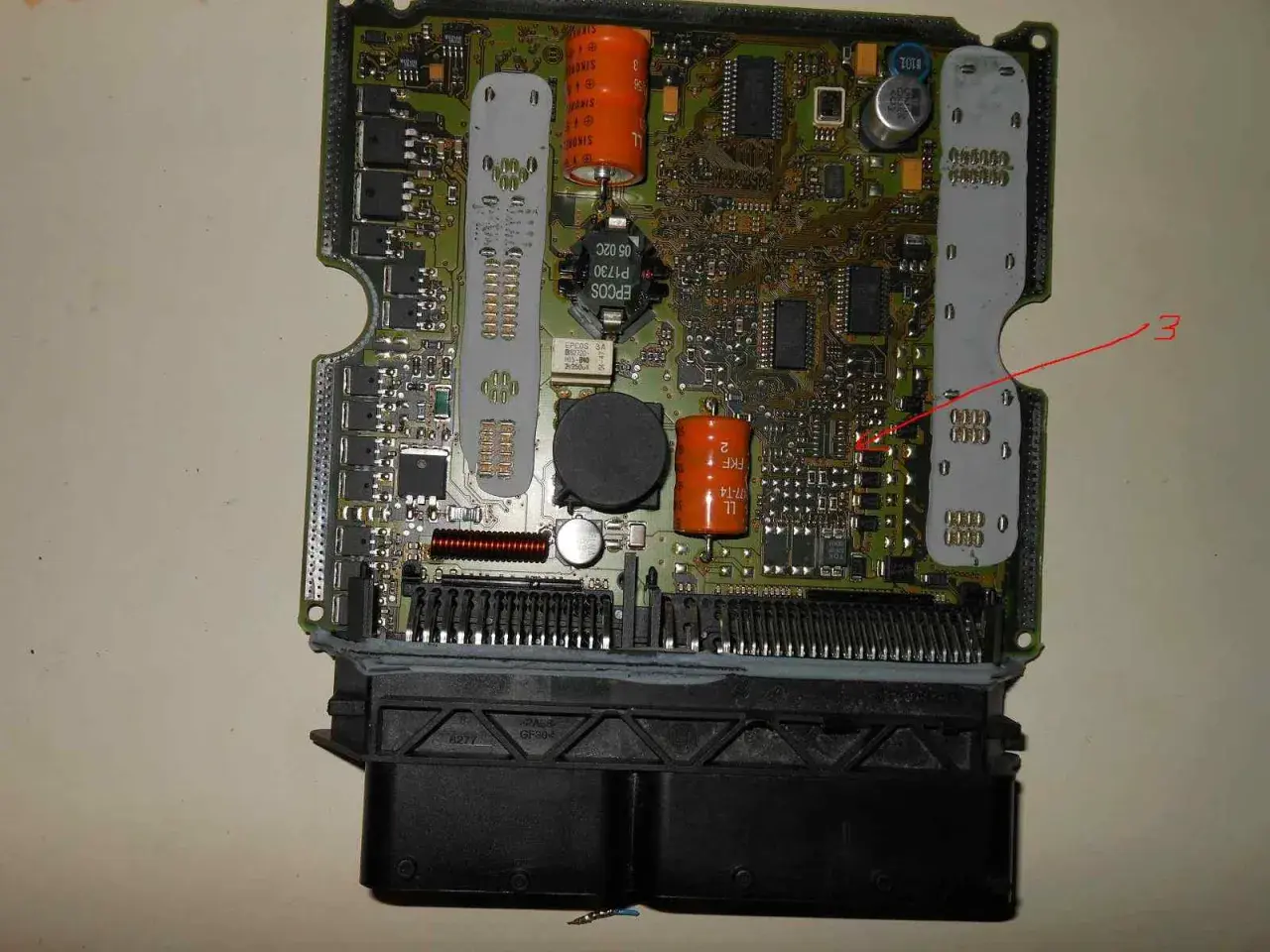

Kosztowne uszkodzenie sterownika silnika (ECU): Najczarniejszy scenariusz
Najpoważniejszą konsekwencją zwarcia do plusa jest możliwość trwałego uszkodzenia sterownika silnika (ECU). Komputer ten jest "mózgiem" samochodu i zarządza pracą silnika oraz wieloma innymi systemami. Jeśli na jego wejścia przez dłuższy czas będzie podawane nieprawidłowo wysokie napięcie z powodu zwarcia, może dojść do przepalenia jego wewnętrznych obwodów. Naprawa lub wymiana ECU to zazwyczaj bardzo kosztowna operacja, często przekraczająca wartość starszych pojazdów. Według danych Selected.pl, uszkodzenie sterownika to jeden z najdroższych w naprawie problemów z instalacją elektryczną.
Ryzyko pożaru: Czy zwarcie do plusa może być niebezpieczne?
Chociaż ryzyko pożaru jest bardziej kojarzone ze zwarciem do masy (gdzie prąd może płynąć bardzo dużym natężeniem, powodując przegrzewanie), to zwarcie do plusa również może stanowić zagrożenie. Jeśli zwarcie powoduje przepływ prądu o natężeniu przekraczającym nominalną wartość bezpiecznika, może dojść do jego przepalenia. Jednak w niektórych sytuacjach, gdy bezpiecznik jest zbyt duży lub uszkodzony, a zwarcie powoduje przepływ prądu o znacznym natężeniu, może to doprowadzić do przegrzania przewodów, stopienia izolacji, a w skrajnych przypadkach nawet do zapłonu materiałów łatwopalnych znajdujących się w pobliżu.
Przeczytaj również: Co mierzymy w amperach - definicja, pomiar i bezpieczeństwo
Unieruchomienie pojazdu w najmniej oczekiwanym momencie
Zwarcie do plusa może również prowadzić do nagłego i niespodziewanego unieruchomienia pojazdu. Jeśli problem dotyczy kluczowych obwodów sterujących pracą silnika, samochód może po prostu zgasnąć podczas jazdy lub nie dać się uruchomić. Jest to nie tylko bardzo uciążliwe, ale także potencjalnie niebezpieczne, zwłaszcza jeśli zdarzy się w ruchu drogowym. Nagłe problemy z mocą lub całkowite zatrzymanie silnika mogą zaskoczyć kierowcę i stworzyć niebezpieczną sytuację na drodze.
