Maksymalna bezpieczna moc dla kabla 3x2,5 mm² w domowej instalacji jednofazowej to 3,68 kW
- Kluczowym parametrem jest długotrwała obciążalność prądowa (A), a nie bezpośrednio moc (kW).
- W typowej instalacji domowej przewód 2,5 mm² zabezpiecza się wyłącznikiem nadprądowym 16 A.
- Maksymalna moc dla obwodu 230 V zabezpieczonego 16 A wynosi 3,68 kW.
- Sposób ułożenia przewodu wpływa na jego zdolność do odprowadzania ciepła i obciążalność prądową.
- Przekroczenie tej mocy może prowadzić do zadziałania bezpiecznika i jest niebezpieczne.
Krótka odpowiedź dla niecierpliwych: jaka jest bezpieczna moc?
W standardowej domowej instalacji jednofazowej, z napięciem 230 V i zabezpieczonej wyłącznikiem nadprądowym o wartości 16 A, maksymalna moc, jaką można bezpiecznie i trwale obciążać przewód o przekroju 3x2,5 mm², wynosi 3,68 kW. Jest to wartość, która zapewnia największe bezpieczeństwo i jest najczęściej spotykana w praktyce, chroniąc przed przegrzaniem instalacji i potencjalnym pożarem.
Dlaczego pytanie o "kW" to uproszczenie? Rola prądu (A) i napięcia (V)
Chociaż pytanie o moc w kilowatach (kW) jest intuicyjne, stanowi pewne uproszczenie. Kluczowym parametrem, który decyduje o tym, jak bardzo możemy obciążyć przewód, jest jego długotrwała obciążalność prądowa, wyrażana w amperach (A). Moc (P) jest ściśle powiązana z prądem (I) i napięciem (U) poprzez prosty wzór: P = U × I. W Polsce standardowe napięcie w domowych instalacjach jednofazowych wynosi około 230 V. To właśnie natężenie prądu (A) jest czynnikiem, który generuje ciepło w przewodzie i może prowadzić do jego przegrzania. Dlatego, choć mówimy o mocy, to właśnie wartość prądu, jaką może bezpiecznie przenieść przewód, jest podstawą do dalszych obliczeń i oceny bezpieczeństwa.
Moc to nie wszystko – kluczowe czynniki wpływające na obciążenie kabla 3x2,5
Sama wartość mocy znamionowej urządzenia to tylko jeden z elementów układanki. Bezpieczeństwo i efektywność przesyłu energii przez przewód 3x2,5 mm² zależą od wielu innych, często niedocenianych czynników, które bezpośrednio wpływają na jego zdolność do pracy pod obciążeniem. Ignorowanie ich może prowadzić do niebezpiecznych sytuacji.
Sposób montażu: dlaczego kabel w ścianie wytrzyma mniej niż na wolnym powietrzu?
Sposób ułożenia przewodu ma fundamentalne znaczenie dla jego zdolności do odprowadzania ciepła. Kabel umieszczony w izolowanym środowisku, takim jak rura instalacyjna pod tynkiem, ma znacznie gorsze warunki do oddawania ciepła na zewnątrz niż przewód rozwinięty swobodnie na powietrzu. Im lepsze odprowadzanie ciepła, tym wyższa dopuszczalna obciążalność prądowa. Oto przykładowe wartości obciążalności prądowej dla przewodu miedzianego 2,5 mm²:- Przewody w rurach instalacyjnych lub pod tynkiem: około 20-21 A.
- Przewody na wolnym powietrzu: około 24-25 A.
- Przewody w ziemi: około 27-28 A.

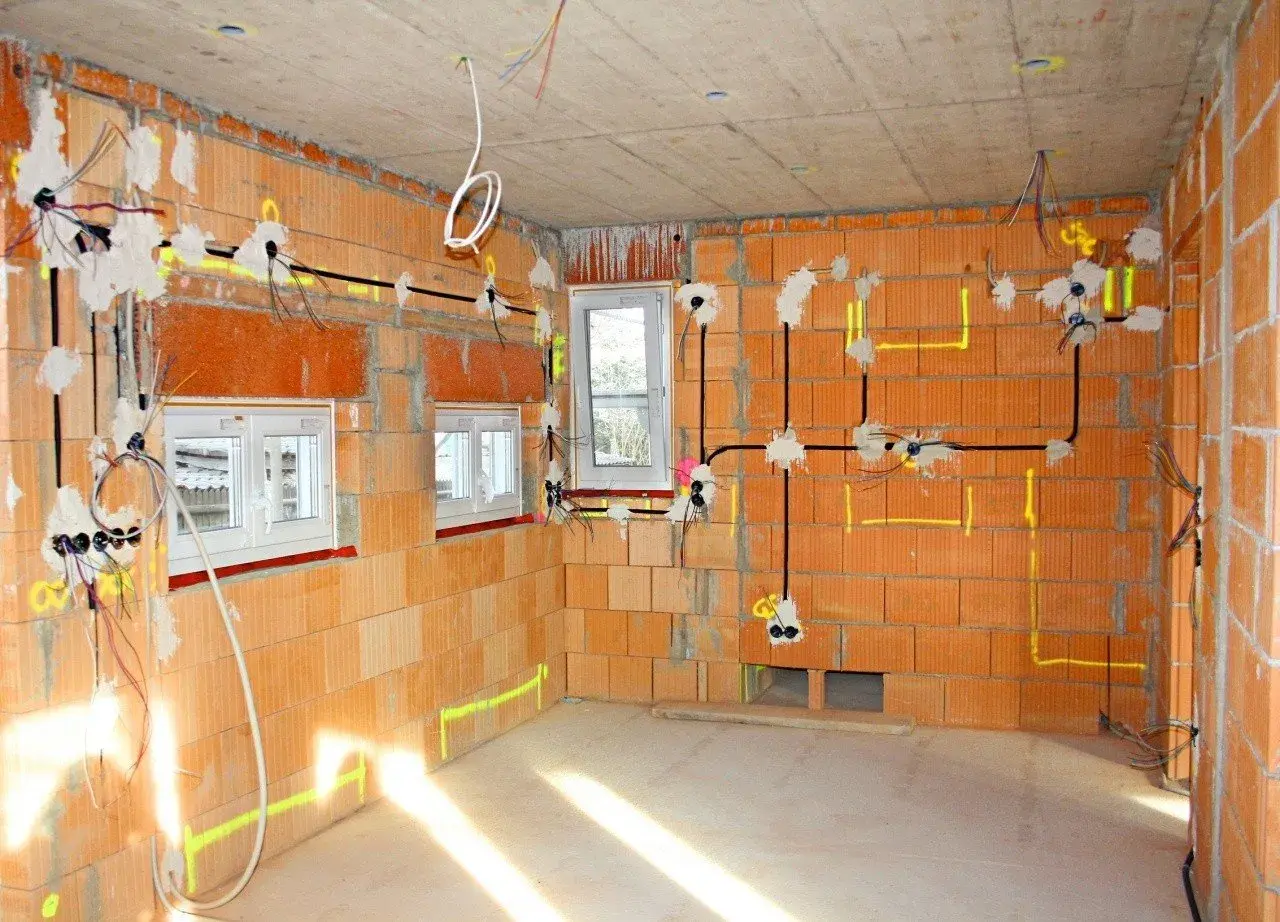

W typowych instalacjach domowych najczęściej spotykamy się z przewodami prowadzącymi pod tynkiem lub w peszlach, co oznacza, że ich obciążalność prądowa jest bliższa dolnej granicy tych wartości.
Temperatura otoczenia: jak upał wpływa na bezpieczeństwo Twojej instalacji?
Temperatura otoczenia, w którym pracuje przewód, ma bezpośredni wpływ na jego zdolność do rozpraszania ciepła. W gorące letnie dni, lub gdy przewód znajduje się w pobliżu źródeł ciepła (np. grzejniki, oświetlenie), jego temperatura pracy wzrasta. Im wyższa temperatura otoczenia, tym mniejsza zdolność kabla do efektywnego odprowadzania wytworzonego podczas przepływu prądu ciepła. W konsekwencji, jego bezpieczna obciążalność prądowa musi zostać obniżona, aby uniknąć przegrzania i uszkodzenia izolacji.
Długość przewodu: kiedy spadek napięcia staje się problemem?
Każdy przewód elektryczny, ze względu na swoje właściwości przewodzące, stawia pewien opór przepływającemu prądowi. Im dłuższy przewód, tym większy jego całkowity opór. Prowadzi to do tzw. spadku napięcia wzdłuż przewodu. W instalacjach domowych, dla krótszych odcinków, spadek napięcia jest zazwyczaj pomijalny. Jednak przy bardzo długich trasach kablowych, spadek napięcia może stać się na tyle znaczący, że wpłynie na prawidłowe działanie podłączonych urządzeń (np. będą one pracować z niższą mocą) i może prowadzić do dodatkowego nagrzewania się przewodu. W takich sytuacjach, nawet jeśli obciążenie prądowe mieści się w normie dla danego przekroju, może być konieczne zastosowanie grubszego przewodu, aby zminimalizować spadek napięcia.
Rodzaj materiału: czy każdy kabel 2,5 mm² jest taki sam?
Współczesne instalacje domowe wykonuje się niemal wyłącznie z przewodów miedzianych. Miedź jest doskonałym przewodnikiem prądu, oferującym znacznie lepsze parametry niż aluminium, które było stosowane w starszych instalacjach. Przewód o przekroju 2,5 mm² oznacza, że mówimy o żyłach wykonanych z miedzi. Różnice między poszczególnymi przewodami tego samego przekroju mogą wynikać z jakości użytej miedzi, konstrukcji żyły (np. drut czy linka) oraz jakości i grubości izolacji. Wszystkie nowe przewody powinny spełniać odpowiednie normy bezpieczeństwa, które gwarantują ich właściwości izolacyjne i wytrzymałość mechaniczną.
Bezpieczeństwo przede wszystkim: jak prawidłowo dobrać zabezpieczenie do kabla 2,5 mm²?
Dobór odpowiedniego zabezpieczenia, czyli wyłącznika nadprądowego (potocznie zwanego bezpiecznikiem), jest absolutnie kluczowy dla bezpieczeństwa całej instalacji elektrycznej. To właśnie zabezpieczenie ma za zadanie przerwać obwód w przypadku wystąpienia nadmiernego prądu, chroniąc przewody przed przegrzaniem i zapobiegając pożarowi.
Rola wyłącznika nadprądowego (bezpiecznika) – dlaczego 16A to standard?
Wyłącznik nadprądowy działa na zasadzie wykrywania zbyt dużego natężenia prądu płynącego przez obwód. W przypadku przekroczenia jego znamionowej wartości, następuje automatyczne wyłączenie zasilania. Dla obwodów gniazd ogólnego przeznaczenia, do których podłączamy większość standardowych urządzeń domowych, stosuje się przewody o przekroju 2,5 mm². Zgodnie z normami i zasadami sztuki budowlanej, takie obwody zabezpiecza się wyłącznikiem nadprądowym o wartości 16 A. Jest to wartość optymalnie dobrana, która zapewnia, że przewód 2,5 mm² nie będzie pracował z prądem przekraczającym jego bezpieczną, długotrwałą obciążalność, szczególnie w typowych warunkach montażu podtynkowego.
Obliczanie maksymalnej mocy dla bezpiecznika 16A: 230V x 16A = 3,68 kW
Bazując na standardowym napięciu w Polsce (230 V) i najczęściej stosowanym zabezpieczeniu dla przewodów 2,5 mm² (16 A), możemy obliczyć maksymalną moc, jaką dany obwód może bezpiecznie obsłużyć. Obliczenie jest proste: Moc (kW) = Napięcie (V) × Natężenie prądu (A) / 1000. Zatem: 230 V × 16 A = 3680 W, co daje nam 3,68 kW. Jest to wartość graniczna, która nie powinna być przekraczana przez sumaryczne obciążenie podłączonych urządzeń w tym samym czasie. Przekroczenie tej mocy spowoduje zadziałanie wyłącznika nadprądowego.
Co się stanie, jeśli zastosujesz zbyt mocny bezpiecznik (np. 20A lub 25A)?
Zastosowanie wyłącznika nadprądowego o wyższej wartości niż zalecana (np. 20 A lub 25 A) do przewodu 2,5 mm² jest skrajnie niebezpieczne. W takim scenariuszu, nawet jeśli przewód zacznie się przegrzewać z powodu zbyt dużego obciążenia, bezpiecznik nie zadziała, ponieważ jego próg zadziałania jest wyższy niż prąd, który przewód może bezpiecznie przenieść. Prowadzi to do stopniowego uszkadzania izolacji, nadtapiania tworzywa i w najgorszym przypadku do zainicjowania pożaru. Jest to jedna z najczęstszych i najbardziej groźnych przyczyn pożarów instalacji elektrycznych. Nigdy nie należy wymieniać bezpiecznika na mocniejszy bez konsultacji z elektrykiem i bez upewnienia się, że przewody są odpowiednio dobrane do nowego zabezpieczenia.
Kabel 3x2,5 mm² w praktyce domowej: co można bezpiecznie podłączyć?
Przewód o przekroju 3x2,5 mm² jest podstawowym elementem instalacji elektrycznej w każdym domu, odpowiedzialnym za zasilanie wielu urządzeń. Zrozumienie jego możliwości pozwala na bezpieczne i efektywne korzystanie z energii elektrycznej.
Obwody gniazd ogólnego przeznaczenia: ile gniazdek na jednym kablu?
Jeden obwód zasilany przewodem 3x2,5 mm² i zabezpieczony bezpiecznikiem 16 A może obsługiwać kilka gniazd elektrycznych. Nie ma ścisłej, uniwersalnej zasady określającej maksymalną liczbę gniazdek na obwodzie. Kluczowe jest sumaryczne obciążenie, jakie te gniazdka mogą obsłużyć. Zaleca się, aby na jednym obwodzie znajdowało się od kilku do maksymalnie kilkunastu gniazdek, przy założeniu, że nie będą one jednocześnie zasilane urządzeniami o łącznej mocy przekraczającej 3,68 kW. W praktyce, dla wygody i bezpieczeństwa, często stosuje się podział na kilka mniejszych obwodów, aby uniknąć przeciążeń.
Urządzenia o dużej mocy: czy kabel 3x2,5 wystarczy do piekarnika lub zmywarki?
Wiele urządzeń AGD, takich jak piekarniki elektryczne, płyty grzewcze, zmywarki, pralki czy bojlery, charakteryzuje się znacznym poborem mocy. Piekarnik elektryczny może pobierać od 2,5 kW do nawet ponad 4 kW, podobnie zmywarka czy pralka. Jeśli takie urządzenie jest podłączone do obwodu zasilanego przewodem 3x2,5 mm² i zabezpieczonego bezpiecznikiem 16 A, jego moc nie powinna przekraczać 3,68 kW. Wiele nowoczesnych piekarników i płyt grzewczych, zwłaszcza tych o większej mocy, wymaga dedykowanego obwodu zasilanego grubszym przewodem (np. 4 mm² lub więcej) i zabezpieczonego mocniejszym zabezpieczeniem (np. 20 A lub 25 A). Zawsze należy sprawdzić moc znamionową urządzenia na jego tabliczce znamionowej i porównać ją z możliwościami obwodu.
Kiedy kabel 3x2,5 to za mało? Przykłady urządzeń wymagających grubszego przewodu (np. 4 mm²)
Istnieją urządzenia i instalacje, które ze względu na swój wysoki pobór mocy lub specyficzne wymagania, bezwzględnie potrzebują przewodów o większym przekroju. Do takich należą przede wszystkim:
- Płyty indukcyjne i ceramiczne o mocy znamionowej przekraczającej 3,68 kW (często 7 kW lub więcej).
- Elektryczne ogrzewacze o dużej mocy, np. podłogowe, bojlerowe.
- Urządzenia przemysłowe lub warsztatowe.
- Obwody trójfazowe, które służą do zasilania urządzeń o bardzo dużym zapotrzebowaniu na moc.
W takich przypadkach konieczne jest zastosowanie przewodów o przekroju 4 mm², 6 mm² lub nawet większym, w zależności od mocy urządzenia i długości obwodu, a także odpowiedniego zabezpieczenia nadprądowego.
Najczęstsze błędy przy stosowaniu kabla 3x2,5 mm² – sprawdź, czy ich nie popełniasz
Nawet najlepiej zaprojektowana instalacja może stać się źródłem zagrożenia, jeśli popełnimy podstawowe błędy podczas jej użytkowania lub modyfikacji. Zrozumienie najczęstszych pomyłek pozwala uniknąć kosztownych napraw i, co najważniejsze, zapobiec niebezpiecznym sytuacjom.
Przeciążanie obwodu wieloma urządzeniami na raz
Jednym z najczęstszych błędów jest podłączanie zbyt wielu urządzeń o dużym poborze mocy do jednego obwodu. Typowym przykładem jest sytuacja, gdy do jednego przedłużacza podłączonego do gniazdka zasilanego z obwodu 2,5 mm² podłączamy jednocześnie czajnik elektryczny (ok. 2 kW), toster (ok. 1 kW) i mikrofalówkę (ok. 1,5 kW). Sumaryczny pobór mocy znacznie przekracza bezpieczne 3,68 kW, co prowadzi do przeciążenia obwodu, wybijania bezpiecznika lub, co gorsza, do przegrzewania się instalacji, jeśli zabezpieczenie jest niewłaściwie dobrane. Instalreporter.pl podkreśla, że "zawsze należy zwracać uwagę na sumaryczną moc urządzeń podłączonych do jednego obwodu".
"Wzmocnienie" instalacji poprzez wymianę bezpiecznika na większy bez wymiany przewodów
Jest to niezwykle niebezpieczny i niestety częsty błąd, zwłaszcza podczas prób "ulepszenia" instalacji bez wiedzy fachowej. Polega on na wymianie wyłącznika nadprądowego 16 A na mocniejszy (np. 20 A lub 25 A), aby uniknąć jego "wybijania". Jak już wspomniano, przewód 2,5 mm² jest zaprojektowany do bezpiecznej pracy z prądem nieprzekraczającym około 20-21 A (w zależności od montażu), a zabezpieczenie 16 A stanowi dodatkową, niezbędną barierę ochronną. Wymiana bezpiecznika na mocniejszy oznacza pozbawienie instalacji tej ochrony. Przewód zacznie się przegrzewać, izolacja może się topić, a ryzyko pożaru drastycznie wzrasta. Taka praktyka jest niedopuszczalna i stanowi bezpośrednie zagrożenie życia i mienia.
Przeczytaj również: Jak bezpiecznie przedłużyć kabel elektryczny? Poradnik krok po kroku
Niewłaściwe łączenie przewodów w puszkach jako ukryte źródło zagrożenia
Puszki instalacyjne to miejsca, gdzie poszczególne przewody są ze sobą łączone. Niewłaściwie wykonane połączenia luźne, niedokręcone, z użyciem nieodpowiednich złączek, lub po prostu źle zaizolowane stanowią poważne zagrożenie. W takich miejscach może dochodzić do iskrzenia, wzrostu rezystancji połączenia, co generuje dodatkowe ciepło. Przegrzewające się połączenie może doprowadzić do stopienia izolacji, zwarcia, a w konsekwencji do pożaru. Dlatego tak ważne jest, aby wszelkie prace instalacyjne, w tym łączenie przewodów, były wykonywane przez wykwalifikowanych elektryków z zachowaniem najwyższych standardów bezpieczeństwa i stosowaniem odpowiednich materiałów łączących.
