Żyła przewodząca i metalowe elementy przewodu - Poznaj budowę

W świecie elektryczności każdy przewód, niezależnie od tego, czy jest to cienki kabelek od słuchawek, czy gruby kabel zasilający maszynę przemysłową, ma w swoim wnętrzu metalowe serce. Zrozumienie budowy tych elementów ich nazewnictwa, funkcji i materiałów jest kluczowe nie tylko dla profesjonalistów, ale dla każdego, kto chce świadomie korzystać z technologii i dbać o bezpieczeństwo instalacji. W tym artykule przyjrzymy się bliżej metalowym częściom skrytym pod izolacją, aby rozwiać wszelkie wątpliwości.

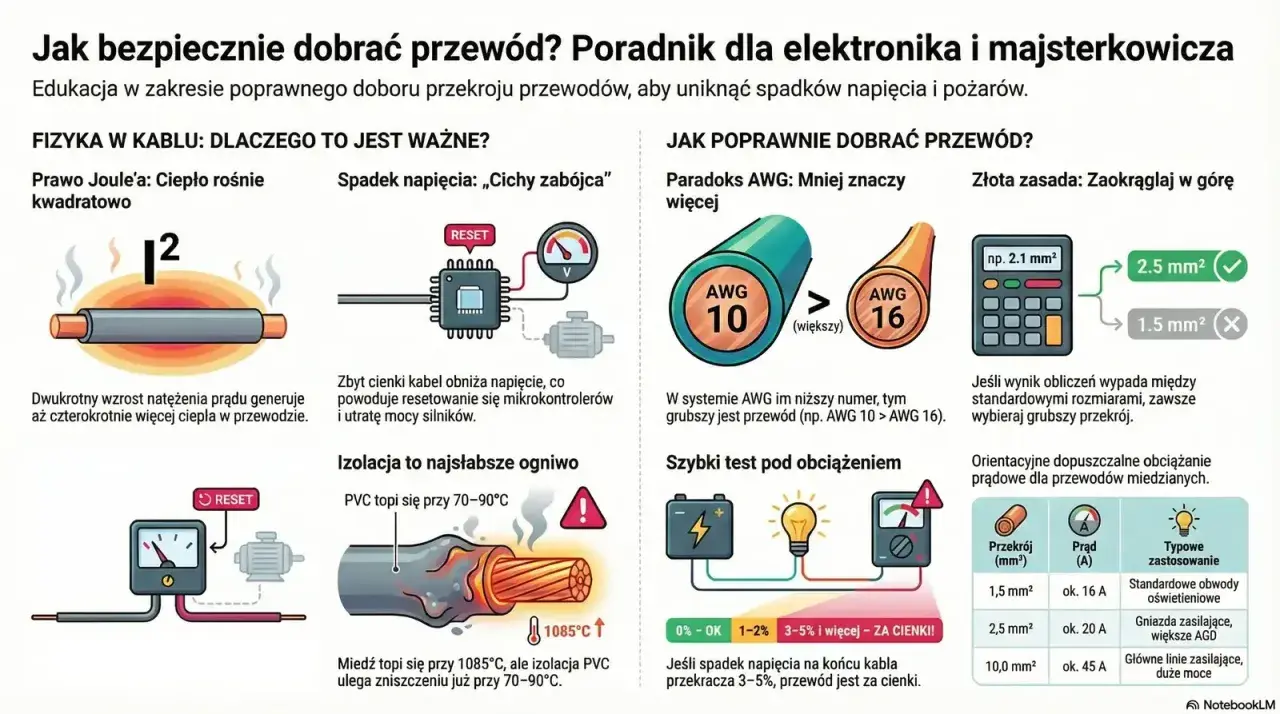

Główny metalowy element przewodu: Czym jest żyła przewodząca?

To proste: sercem każdego przewodu jest żyła

Głównym, a zarazem absolutnie kluczowym metalowym elementem każdego przewodu elektrycznego jest żyła przewodząca. To właśnie ona stanowi ścieżkę, po której płynie prąd elektryczny, łącząc źródło energii z odbiornikiem. Bez żyły przewód byłby jedynie kawałkiem plastiku czy gumy, pozbawionym swojej podstawowej funkcji. Jej centralna rola sprawia, że zrozumienie jej budowy i właściwości jest fundamentem w pracy z elektrycznością.

Drut czy linka – poznaj dwie podstawowe formy budowy żyły

Żyła przewodząca może przybierać dwie podstawowe formy konstrukcyjne, które determinują jej właściwości i zastosowanie. Pierwsza to drut pojedynczy, sztywny pręt metalowy. Jest on prosty w budowie i zazwyczaj bardziej wytrzymały mechanicznie w swojej strukturze. Drugą formą jest linka, która składa się z wielu cienkich drucików skręconych ze sobą. Taka konstrukcja nadaje żyłce znacznie większą elastyczność i odporność na wielokrotne zginanie, co jest kluczowe w wielu zastosowaniach.

Jak oznaczenia na kablu zdradzają typ metalowej żyły? (D, L, Lg)

Aby ułatwić identyfikację budowy przewodu, Polska Norma (PN) wprowadziła system oznaczeń literowych, które można znaleźć na izolacji kabla. I tak, symbol 'D' zazwyczaj oznacza przewód z żyłą w formie drutu, podczas gdy oznaczenia 'L' lub 'Lg' wskazują na żyłę typu linka. Warto też wiedzieć, że brak symbolu literowego określającego materiał żyły najczęściej oznacza, że jest ona wykonana z miedzi, a litera 'A' jednoznacznie wskazuje na użycie aluminium.

Nie tylko żyła – jakie inne metalowe części może skrywać kabel?

Ekran i oplot: metalowa tarcza chroniąca przed zakłóceniami

Niektóre przewody i kable, zwłaszcza te przenoszące sygnały o wysokiej częstotliwości lub pracujące w środowisku o silnych polach elektromagnetycznych, posiadają dodatkową metalową warstwę zwaną ekranem, często określany również jako oplot. Najczęściej jest on wykonany z cienkiej folii aluminiowej lub gęstego oplotu z miedzianych drucików. Jego głównym zadaniem jest ochrona wewnętrznych przewodów przed zewnętrznymi zakłóceniami elektromagnetycznymi (EMI), które mogłyby zniekształcić przesyłany sygnał. Jednocześnie ekran zapobiega promieniowaniu pola elektromagnetycznego na zewnątrz, co jest ważne dla bezpieczeństwa i zgodności z normami.

Pancerz: gdy potrzebna jest ekstremalna odporność mechaniczna

W sytuacjach, gdy kable są narażone na ekstremalne obciążenia mechaniczne, stosuje się dodatkową warstwę ochronną zwaną pancerzem. Jest to zazwyczaj solidna osłona wykonana z taśm stalowych lub grubych drutów stalowych, które otaczają wewnętrzne żyły i inne warstwy ochronne. Pancerz zapewnia kablowi wyjątkową odporność na zgniatanie, przecięcie czy uszkodzenia spowodowane przez zwierzęta. Dlatego kable z pancerzem często spotykamy w instalacjach układanych bezpośrednio w ziemi, w przemyśle ciężkim, czy w miejscach, gdzie istnieje wysokie ryzyko fizycznego uszkodzenia przewodu.

Kiedy przewód ma tylko żyłę, a kiedy potrzebuje dodatkowych osłon?

Decyzja o tym, czy przewód będzie zawierał jedynie żyłę przewodzącą, czy też zostanie wzbogacony o dodatkowe metalowe elementy, takie jak ekran czy pancerz, zależy ściśle od jego przeznaczenia i środowiska pracy. Proste przewody, jak te w instalacjach domowych do oświetlenia czy gniazdek, często składają się wyłącznie z izolowanych żył miedzianych. Natomiast kable sygnałowe, antenowe, sieciowe, czy te przeznaczone do pracy w trudnych warunkach przemysłowych, niemal zawsze posiadają ekran, a czasem nawet pancerz, aby zapewnić niezawodność, integralność sygnału i bezpieczeństwo użytkowania w specyficznych warunkach.

Miedź kontra aluminium: Z jakiego metalu tworzy się żyły i dlaczego to ma znaczenie?

Miedź (Cu) – złoty standard w instalacjach domowych i przemysłowych

Miedź (Cu) jest powszechnie uznawana za materiał pierwszego wyboru do produkcji żył przewodzących w większości zastosowań elektrycznych. Jej główną zaletą jest bardzo wysoka przewodność elektryczna, co oznacza, że z minimalnymi stratami energii pozwala na przepływ prądu. Dodatkowo, miedź charakteryzuje się dobrą wytrzymałością mechaniczną i elastycznością, a także jest stosunkowo łatwa w obróbce i łączeniu. Te właściwości sprawiają, że jest ona niezastąpiona w domowych instalacjach elektrycznych, elektronice, a także w wielu gałęziach przemysłu, gdzie niezawodność i efektywność są priorytetem.

Aluminium (Al) – lżejsza i tańsza alternatywa ze swoimi ograniczeniami

Aluminium (Al) stanowi alternatywę dla miedzi, oferując pewne korzyści, ale również niosąc ze sobą istotne ograniczenia. Główną zaletą aluminium jest jego znacznie niższa waga w porównaniu do miedzi, co ma znaczenie przy przesyłaniu energii na duże odległości, gdzie masa kabli jest istotnym czynnikiem. Jest również tańsze od miedzi. Jednakże, aluminium ma gorszą przewodność elektryczną niż miedź (około 60% przewodności miedzi przy tej samej objętości) i jest mniej wytrzymałe mechanicznie. Ponadto, aluminium jest bardziej podatne na utlenianie i korozję w połączeniach, co wymaga stosowania specjalnych złączek i technik montażu, aby zapewnić trwałe i bezpieczne połączenie.

Praktyczne konsekwencje wyboru: giętkość, łączenie i trwałość

Wybór między miedzią a aluminium ma bezpośrednie przełożenie na praktykę instalacyjną i długoterminową niezawodność. Przewody miedziane są zazwyczaj bardziej elastyczne i łatwiejsze do kształtowania podczas montażu, a ich połączenia są prostsze i pewniejsze. Aluminium, choć lżejsze, jest sztywniejsze, a jego połączenia wymagają szczególnej uwagi stosowania specjalnych złączek (np. z pastą antykorozyjną) i technik, aby zapobiec problemom związanym z utlenianiem i rozszerzalnością cieplną. Z tego powodu, w instalacjach wymagających wysokiej niezawodności i łatwości montażu, takich jak domowe sieci elektryczne, miedź pozostaje dominującym wyborem, podczas gdy aluminium znajduje zastosowanie głównie w sieciach energetycznych wysokiego napięcia i liniach przesyłowych.

Drut (DY) czy linka (LgY)? Jak konstrukcja żyły wpływa na zastosowanie przewodu?

Przewody z żyłą typu DRUT: idealne do montażu na stałe

Przewody z żyłą w formie drutu (często oznaczane jako DY) są cenione za swoją sztywność i wytrzymałość. Ta cecha sprawia, że są one idealnym wyborem do instalacji elektrycznych wykonywanych na stałe, gdzie przewód nie będzie narażony na częste ruchy czy zginanie. Doskonale sprawdzają się w instalacjach podtynkowych, układanych w peszlach, korytkach kablowych lub w rozdzielnicach elektrycznych. Ich sztywna konstrukcja ułatwia utrzymanie kształtu i porządku w wiązkach przewodów, a także zapewnia stabilne i pewne połączenie w zaciskach śrubowych.

Przewody z żyłą typu LINKA: elastyczność niezbędna przy urządzeniach ruchomych

Z kolei przewody z żyłą typu linka (oznaczane jako L lub LgY) swoją główną zaletą są niezwykła elastyczność i odporność na wielokrotne zginanie. Składają się one z wielu cienkich drucików, które wspólnie tworzą elastyczną całość. Dzięki temu są one niezastąpione wszędzie tam, gdzie przewód musi być często przemieszczany, zginany lub narażony na wibracje. Typowe zastosowania to przewody przyłączeniowe do urządzeń AGD, przedłużacze, kable głośnikowe, przewody w robotyce, czy wszędzie tam, gdzie wymagana jest duża ruchomość i odporność na zmęczenie materiału.

Najczęstsze błędy: dlaczego nie należy stosować drutu tam, gdzie potrzebna jest linka (i na odwrót)?

Niewłaściwy dobór typu żyły do danego zastosowania może prowadzić do poważnych problemów i zagrożeń. Używanie sztywnego drutu w miejscach wymagających elastyczności, na przykład w przewodach podłączanych do ruchomych urządzeń, może skutkować pękaniem żyły pod wpływem ciągłego naprężenia i zginania, co w konsekwencji prowadzi do przerwy w obwodzie lub zwarcia. Z drugiej strony, stosowanie elastycznej linki w instalacjach stałych, gdzie wymagana jest sztywność, może utrudniać montaż, prowadzić do luźnych połączeń w zaciskach śrubowych i być mniej estetyczne. Prawidłowy dobór jest zatem kluczowy dla bezpieczeństwa, trwałości i funkcjonalności całej instalacji elektrycznej.

Jak w praktyce zidentyfikować metalowe części w przewodzie?

Krok po kroku: bezpieczne zdejmowanie izolacji w celu oceny budowy

Aby bezpiecznie ocenić budowę przewodu, należy postępować zgodnie z poniższymi krokami, pamiętając o absolutnym priorytecie bezpieczeństwa:

1. Odłącz zasilanie! Przed rozpoczęciem jakichkolwiek prac z przewodem, upewnij się, że jest on całkowicie odłączony od źródła zasilania. Sprawdź to za pomocą próbnika napięcia.
2. Wybierz odpowiednie narzędzie: Do zdejmowania izolacji najlepiej użyć specjalistycznego ściągacza izolacji, który precyzyjnie usuwa zewnętrzną osłonę bez uszkadzania żył. W ostateczności można użyć ostro zakończonego noża do kabli, wykonując nacięcie wzdłuż izolacji i delikatnie ją zdejmując.
3. Odsłoń metalowe elementy: Ostrożnie zdejmij odpowiednią długość izolacji, aby odsłonić wewnętrzne żyły lub inne metalowe elementy, takie jak ekran czy pancerz.
4. Dokonaj wizualnej oceny: Teraz możesz dokładnie obejrzeć odsłonięte części, aby zidentyfikować ich typ, materiał i konstrukcję.

Wizualne rozróżnianie miedzi, aluminium i stalowego pancerza

Rozpoznanie poszczególnych metali na podstawie wyglądu jest zazwyczaj dość proste. Miedź ma charakterystyczny, ciepły, czerwono-brązowy kolor i często lśniący, metaliczny połysk. Jest stosunkowo miękka i łatwo ją zgiąć. Aluminium jest znacznie jaśniejsze, ma srebrzysto-szary kolor i zazwyczaj bardziej matowy połysk. Jest lżejsze od miedzi i również podatne na zginanie, choć nieco bardziej kruche. Stalowy pancerz ma zazwyczaj szary, ciemniejszy kolor, często z widocznymi śladami obróbki mechanicznej. Jest znacznie twardszy i sztywniejszy od miedzi czy aluminium, a także jest magnetyczny, co stanowi dodatkowy sposób jego identyfikacji.

Przeczytaj również: Arot czy Peszel? Wybierz rurę osłonową mądrze!

Na co zwrócić uwagę, aby prawidłowo dobrać złączki do rodzaju metalu i budowy żyły?

Prawidłowy dobór złączek jest absolutnie kluczowy dla bezpieczeństwa i trwałości połączenia elektrycznego. Złączki muszą być kompatybilne zarówno z materiałem żyły (miedź, aluminium), jak i jej konstrukcją (drut, linka). W przypadku łączenia aluminium, konieczne jest stosowanie specjalnych złączek, często wyposażonych w pasty zapobiegające utlenianiu i korozji galwanicznej, która może wystąpić przy kontakcie z miedzią. Dla żył linkowych, szczególnie tych o wielu cienkich drucikach, zaleca się stosowanie tulejek zaciskowych (tzw. feruli), które zagęszczają końcówkę linki, zapewniając pewne i bezpieczne połączenie w zacisku śrubowym lub sprężynowym. Zignorowanie tych zasad może prowadzić do słabych połączeń, przegrzewania, a w skrajnych przypadkach do pożaru.
