Rozpoznawanie starych oznaczeń kabli elektrycznych to nie tylko kwestia estetyki czy porządku. To absolutna podstawa Twojego bezpieczeństwa, zwłaszcza gdy stajesz przed wyzwaniem modernizacji lub remontu starszego budynku. W instalacjach sprzed lat panuje często prawdziwy galimatias kolorystyczny, który może prowadzić do groźnych pomyłek. Niewłaściwa identyfikacja przewodu fazowego, neutralnego czy ochronnego to prosta droga do porażenia prądem, uszkodzenia sprzętu, a nawet wywołania pożaru. Dlatego zrozumienie, jak czytać te zapomniane oznaczenia, jest kluczowe.
Dlaczego rozpoznanie starych oznaczeń kabli to absolutna podstawa Twojego bezpieczeństwa
Fundamentalne znaczenie rozpoznawania starych oznaczeń kabli elektrycznych wynika bezpośrednio z zagrożeń, jakie niosą ze sobą prace przy instalacjach, które nie były projektowane z myślą o współczesnych standardach bezpieczeństwa. W starych budynkach kolory przewodów często nie odpowiadają obowiązującym normom, co stwarza realne ryzyko. Brak tej wiedzy jest jednym z głównych czynników, dla których prace elektryczne w starszym budownictwie są tak niebezpieczne.
Ryzyko porażenia i pożaru – realne zagrożenia przy remoncie
Podczas remontu lub modernizacji starej instalacji elektrycznej, błędne podłączenie przewodów może mieć katastrofalne skutki. Pomylenie przewodu fazowego z neutralnym lub ochronnym może prowadzić do zwarcia, uszkodzenia podłączanych urządzeń, a w najgorszym przypadku do porażenia prądem, które może być śmiertelne. Iskrzenie, przegrzewanie się przewodów i w konsekwencji pożar to również realne zagrożenia wynikające z nieprawidłowej identyfikacji żył. Dlatego tak ważne jest, aby przed rozpoczęciem jakichkolwiek prac dokładnie zidentyfikować każdy przewód.
Kiedy musisz znać stare kolory? Najczęstsze sytuacje życiowe
Umiejętność rozpoznawania starych oznaczeń kabli elektrycznych jest niezbędna w wielu sytuacjach. Dotyczy to przede wszystkim osób przeprowadzających remonty w starym budownictwie, gdzie instalacje mają już swoje lata. Konieczność ta pojawia się również przy prostych czynnościach, takich jak wymiana gniazdka, włącznika światła czy lampy. Jeśli planujesz podłączenie nowego urządzenia do istniejącej, starszej instalacji, musisz mieć pewność, że robisz to prawidłowo. Sytuacje te często dotyczą również osób, które kupiły lub odziedziczyły starszą nieruchomość i chcą ją bezpiecznie przystosować do obecnych standardów.
Krótka historia kolorów, czyli dlaczego w starych instalacjach panuje chaos
Aby zrozumieć, dlaczego w starych instalacjach elektrycznych panuje taki bałagan kolorystyczny, musimy cofnąć się w czasie i przyjrzeć się historii wprowadzania norm w Polsce. Brak ujednoliconych przepisów przez wiele lat sprawiał, że elektrycy mieli sporą dowolność w wyborze kolorów przewodów, co dziś stanowi poważne wyzwanie dla bezpieczeństwa.
Przełom w 2007 roku: norma PN-HD 308 S2: 2007 i jej wpływ na ujednolicenie oznaczeń
Prawdziwym przełomem w polskim budownictwie elektrycznym było wdrożenie normy PN-HD 308 S2: 2007. Ta norma, zgodna ze standardami europejskimi, przyniosła ze sobą ujednolicenie oznaczeń kolorystycznych przewodów. Od tego momentu nowe instalacje stały się znacznie bardziej przejrzyste i bezpieczne. Nowe zasady przypisały konkretne kolory do poszczególnych typów przewodów: brązowy dla fazy L1, czarny dla L2, szary dla L3, niebieski dla przewodu neutralnego (N) i żółto-zielony dla przewodu ochronnego (PE). To właśnie ta norma stanowi punkt odniesienia dla współczesnych instalacji.
Zanim nastał standard – czyli dowolność i lokalne praktyki elektryków
Okres przed 2007 rokiem charakteryzował się brakiem centralnego, obowiązującego standardu kolorystycznego dla przewodów elektrycznych. To prowadziło do sytuacji, w której każdy instalator mógł stosować własne, często lokalne praktyki. Niektórzy kierowali się intuicją, inni po prostu tym, co było akurat dostępne w hurtowni. Powstawały w ten sposób różne "szkoły" elektryków, a co za tym idzie instalacje o zupełnie odmiennej, często nieprzewidywalnej kolorystyce. Ta dowolność jest głównym powodem, dla którego dziś tak trudno jest jednoznacznie zidentyfikować przewody w starszych budynkach.

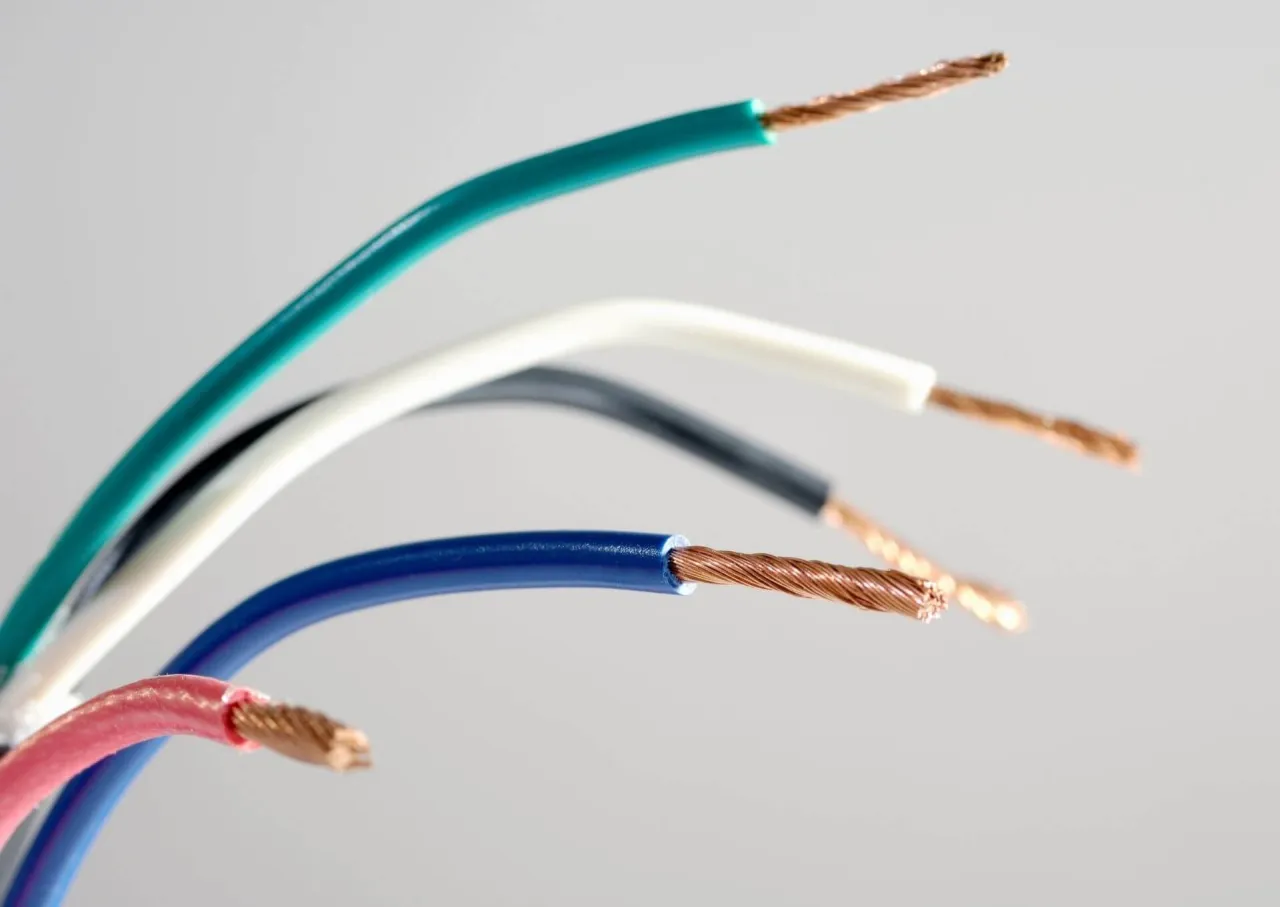

Jak rozszyfrować kolory kabli w instalacjach sprzed 2007 roku? Praktyczny dekoder
Praca ze starą instalacją elektryczną wymaga pewnego rodzaju "dekodera", który pomoże nam zrozumieć, co dany kolor mógł oznaczać w przeszłości. Pamiętajmy jednak, że poniższe zestawienie przedstawia najczęściej spotykane warianty, a nie absolutnie wyczerpującą listę. Zawsze należy podchodzić do tego z dużą ostrożnością i weryfikować funkcję każdego przewodu za pomocą odpowiednich narzędzi.
Przewód fazowy (L): Jakie kolory powinny zapalić czerwoną lampkę?
W starych instalacjach przewód fazowy, czyli ten pod napięciem, najczęściej oznaczano kolorami, które dziś mogą być mylące. Typowo były to kolory: czarny, brązowy lub czerwony. Jednak w bardzo starych systemach, zwłaszcza tych sprzed lat 70., można było spotkać również inne, mniej intuicyjne barwy, takie jak biały, fioletowy czy pomarańczowy. Każdy z tych kolorów, jeśli występuje w instalacji, powinien stanowić sygnał ostrzegawczy i wymagać szczególnej uwagi podczas prac.
Przewód neutralny (N): Nie tylko niebieski – pułapki w starych instalacjach
Choć niebieski kolor przewodu neutralnego (N) był już stosunkowo popularny w starszych instalacjach, nie można polegać wyłącznie na tej barwie. W wielu przypadkach przewód neutralny mógł być również oznaczony kolorem czarnym lub nawet białym. Ta niekonsekwencja jest jedną z największych pułapek dla osób przyzwyczajonych do współczesnych standardów, gdzie niebieski jednoznacznie oznacza przewód neutralny. Pomylenie go z fazą może prowadzić do poważnych konsekwencji.
Przewód ochronny (PE): Jeden kolor, na którym (prawie) zawsze można polegać
Jeśli chodzi o przewód ochronny (PE), czyli ten, który ma za zadanie odprowadzić ewentualne napięcie do ziemi w przypadku awarii, sprawa jest nieco prostsza. Żółto-zielony kolor był i jest standardem dla tego przewodu, co czyni go najbardziej "pewnym" elementem w starych instalacjach. Jednak nawet tutaj zdarzały się wyjątki. W niektórych bardzo starych systemach można było spotkać czerwony kolor jako oznaczenie przewodu ochronnego. Dlatego, mimo iż żółto-zielony jest najbardziej prawdopodobnym oznaczeniem PE, nigdy nie można ufać kolorom w 100% bez dodatkowej weryfikacji.
Największe wyzwanie: instalacje z przewodem PEN – jak go rozpoznać
Jednym z największych wyzwań podczas pracy ze starymi instalacjami elektrycznymi jest identyfikacja przewodu ochronno-neutralnego, znanego jako PEN. Jest to rozwiązanie stosowane w starszych systemach, które łączy w sobie funkcje przewodu neutralnego i ochronnego w jednym przewodzie. Jego prawidłowe rozpoznanie jest kluczowe dla bezpieczeństwa, ponieważ błąd w tym przypadku może prowadzić do niebezpiecznych sytuacji.
Co to jest układ TN-C i dlaczego spotkasz go w starym budownictwie?
Układ TN-C, w którym występuje przewód PEN, był bardzo popularnym rozwiązaniem w starym budownictwie. Jego główną cechą jest to, że jedna żyła kabla pełni jednocześnie funkcję przewodu neutralnego (N) i przewodu ochronnego (PE). Oznacza to, że ten sam przewód jest częścią obwodu roboczego i jednocześnie zapewnia ochronę przed porażeniem. Choć takie rozwiązanie było ekonomiczne i stosunkowo proste w wykonaniu, dziś jest uznawane za mniej bezpieczne niż nowsze układy (jak TN-S czy TN-C-S), dlatego podczas modernizacji często wymienia się je na nowocześniejsze.
Niebieski czy żółto-zielony? Jak oznaczano przewód ochronno-neutralny?
Oznaczanie przewodu PEN w starych instalacjach było źródłem wielu nieporozumień. Najczęściej spotykanym wariantem było zastosowanie koloru niebieskiego na całej długości przewodu, z dodatkowymi żółto-zielonymi oznaczeniami na jego końcach, aby zaznaczyć jego podwójną funkcję. Jednak w jeszcze starszych systemach, sprzed wprowadzenia nawet tych zasad, przewód PEN mógł być po prostu jednolitym niebieskim przewodem, który dawniej nazywano "przewodem zerowym". Potencjalne ryzyko polega na tym, że taki jednolity niebieski przewód można łatwo pomylić ze zwykłym przewodem neutralnym (N) w nowszych instalacjach.
Instalacje trójfazowe („siła”) – jak czytać stare oznaczenia L1, L2, L3
Instalacje trójfazowe, powszechnie nazywane "siłą", również podlegały dawnym, niejednolitym zasadom oznaczania kolorystycznego. Przed 2007 rokiem, podobnie jak w przypadku instalacji jednofazowych, panowała duża dowolność w przypisywaniu kolorów do poszczególnych faz. To sprawia, że praca z takimi instalacjami wymaga szczególnej uwagi i dokładności.
Typowe, niestandardowe zestawy kolorów dla trzech faz
W starych instalacjach trójfazowych można było spotkać bardzo różne zestawy kolorów dla poszczególnych faz L1, L2 i L3. Często stosowano sekwencje, które dziś wydają się zupełnie przypadkowe. Przykładowo, dla faz mogły być używane kolory takie jak żółty, zielony i czerwony. Ważne jest, aby pamiętać, że kolejność tych kolorów mogła się różnić w zależności od praktyki konkretnego instalatora lub regionu. Nie istniała jedna, powszechnie obowiązująca zasada.
Porównanie starych oznaczeń z dzisiejszym standardem: brązowy, czarny, szary
Współczesny standard, wprowadzony normą PN-HD 308 S2: 2007, jasno określa kolory dla poszczególnych faz w instalacjach trójfazowych. L1 to kolor brązowy, L2 to czarny, a L3 to szary. Porównując to ze starymi, często chaotycznymi oznaczeniami, widzimy ogromną różnicę. Ta zmiana podkreśla, jak ważne jest, aby przy pracy ze starą instalacją trójfazową nie polegać na kolorach, lecz dokładnie zweryfikować funkcję każdego przewodu, aby uniknąć błędów i zapewnić bezpieczeństwo.
Gdy kolory zawodzą: co robić w bardzo starych instalacjach (lata 50. -70. )
W przypadku najstarszych instalacji, pochodzących z lat 50., 60. czy 70., sytuacja z oznaczeniami kolorystycznymi może być jeszcze bardziej skomplikowana, a wręcz niebezpieczna. W tamtych czasach normy były jeszcze mniej precyzyjne, a praktyki instalacyjne bardzo zróżnicowane. Poleganie wyłącznie na kolorach w takich instalacjach jest skrajnie ryzykowne.
Dwa przewody w tym samym kolorze – jak zidentyfikować fazę?
Jednym z najbardziej problematycznych scenariuszy w bardzo starych instalacjach dwużyłowych jest sytuacja, gdy oba przewody mają ten sam kolor, na przykład oba są czarne. W takim przypadku identyfikacja, który z nich jest przewodem fazowym, a który neutralnym, jest niemożliwa na podstawie samego koloru. Jedynym bezpiecznym sposobem jest użycie próbnika napięcia lub multimetru. Zgadywanie w takiej sytuacji jest niedopuszczalne i może prowadzić do tragicznych w skutkach pomyłek.
Czerwony jako ochronny? Śmiertelnie niebezpieczne schematy z przeszłości
Niektóre historyczne schematy kolorystyczne były wręcz śmiertelnie niebezpieczne z dzisiejszej perspektywy. Przykładem może być stosowanie czerwonego koloru dla przewodu ochronnego, podczas gdy przewód neutralny oznaczano kolorem szarym. Takie rozwiązania całkowicie burzą logikę współczesnego bezpieczeństwa elektrycznego i niosą ze sobą ogromne ryzyko. Prace przy instalacjach, gdzie występują takie "schematy", wymagają najwyższej ostrożności i profesjonalnej wiedzy.

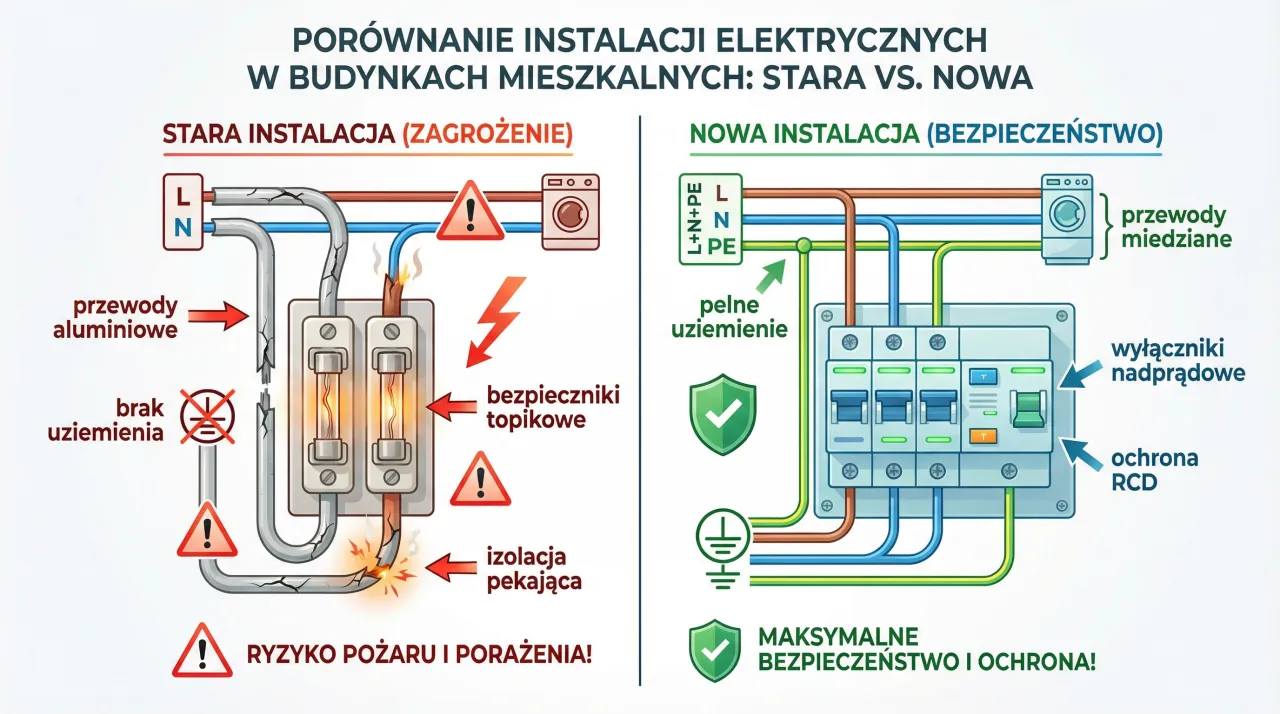

Zderzenie epok: Jak bezpiecznie podłączyć nowe urządzenia do starej instalacji
Podłączanie nowoczesnych urządzeń elektrycznych do starszych instalacji, gdzie oznaczenia kabli odbiegają od dzisiejszych standardów, wymaga szczególnej ostrożności. Kluczem do sukcesu jest prawidłowa identyfikacja przewodów i stosowanie się do podstawowych zasad bezpieczeństwa. Nie można zakładać, że kolory, które widzisz, odpowiadają tym, które powinieneś podłączyć.
Kluczowe zasady łączenia przewodów o starych i nowych oznaczeniach
Podczas łączenia przewodów o starych i nowych oznaczeniach, najważniejszą zasadą jest dokładna weryfikacja funkcji każdego przewodu przed jego podłączeniem. Użyj próbnika napięcia lub multimetru, aby zidentyfikować, który przewód jest fazowy (L), który neutralny (N), a który ochronny (PE). Dopiero po stuprocentowym upewnieniu się, możesz przystąpić do łączenia. Warto również rozważyć zastosowanie koszulek termokurczliwych z nowymi, obowiązującymi kolorami na końcach przewodów po ich weryfikacji. Zapewni to większą przejrzystość w przyszłości.
Kiedy absolutnie konieczne jest wezwanie elektryka?
Istnieją sytuacje, w których samodzielne prace przy instalacji elektrycznej są zbyt ryzykowne i absolutnie konieczne jest wezwanie wykwalifikowanego elektryka. Dotyczy to przede wszystkim sytuacji, gdy nie masz pewności co do identyfikacji przewodów, pracujesz przy bardzo starych instalacjach z niejasnymi oznaczeniami, lub gdy zakres prac wykracza poza Twoje podstawowe umiejętności. Pamiętaj, że bezpieczeństwo jest priorytetem, a błąd w instalacji elektrycznej może mieć tragiczne konsekwencje.
Nigdy nie ufaj kolorom w 100%! Ostateczna weryfikacja to podstawa
Najważniejszym przesłaniem, które powinno wybrzmieć z tego artykułu, jest jedno: nigdy nie ufaj kolorom przewodów w starych instalacjach elektrycznych w stu procentach. Kolory, nawet te historyczne, są jedynie wskazówką, a nie ostatecznym dowodem. Ostateczna weryfikacja funkcji każdego przewodu za pomocą odpowiednich narzędzi pomiarowych jest absolutną podstawą bezpieczeństwa. Tylko w ten sposób można uniknąć błędów i zapewnić sobie oraz innym bezpieczeństwo.
Dlaczego próbnik napięcia i multimetr to Twoi najlepsi przyjaciele?
Próbnik napięcia i multimetr to podstawowe narzędzia każdego, kto pracuje z instalacjami elektrycznymi, a zwłaszcza ze starymi. Próbnik napięcia pozwala szybko sprawdzić obecność napięcia w obwodzie, sygnalizując obecność fazy. Multimetr natomiast daje możliwość dokładniejszego pomiaru napięcia, rezystancji czy ciągłości obwodu, co jest nieocenione przy precyzyjnej identyfikacji przewodów. Inwestycja w te narzędzia to inwestycja w Twoje bezpieczeństwo i spokój ducha.
Przeczytaj również: Przewody elektryczne w domu - jak oszacować ilość i koszty?
„Samoróbki” i błędy poprzedników – najczęstsze pułapki w starych instalacjach
W starych instalacjach elektrycznych często napotykamy na tzw. "samoróbki" i błędy popełnione przez poprzednich właścicieli lub nieprofesjonalnych instalatorów. Takie nieautoryzowane modyfikacje mogą całkowicie zaburzyć logikę kolorystyczną i stworzyć nieprzewidziane zagrożenia. Przykładowo, przewody mogły zostać połączone w sposób niezgodny z jakąkolwiek normą, zwłaszcza w przypadku amatorskich przeróbek. Według danych Fif.com.pl, kolory mogły być stosowane niezgodnie z jakąkolwiek normą, co czyni weryfikację narzędziami pomiarowymi jeszcze ważniejszą.
