Dlaczego skrętka i prąd to niedobrana para? Zrozum źródło problemu
Podstawowym problemem, z którym musimy się zmierzyć, jest zjawisko indukcji elektromagnetycznej (EMI). Mówiąc prościej, każdy przewód, przez który płynie prąd zmienny, taki jak popularne 230V w naszych domach i biurach, generuje wokół siebie pole elektromagnetyczne. To pole, niczym niewidzialna fala, może przenikać do innych, blisko położonych przewodów. W przypadku kabli sygnałowych, takich jak skrętka komputerowa, indukowane w ten sposób niepożądane prądy działają jak "śmieci" dodawane do właściwego sygnału danych. To trochę tak, jakby ktoś próbował rozmawiać z Tobą przez telefon, a w tle cały czas ktoś inny krzyczał informacja staje się zniekształcona i trudna do odebrania.
Konsekwencje takiego "zanieczyszczenia" sygnału dla naszej sieci mogą być bardzo dotkliwe. Na początku możemy zauważyć jedynie drobne niedogodności, takie jak spadek prędkości sieci strony internetowe ładują się wolniej, pliki pobierają się w ślimaczym tempie. Problem może jednak eskalować do postaci niestabilnego połączenia, które co chwilę się zrywa, uniemożliwiając płynną pracę czy rozrywkę. W skrajnych przypadkach, gdy zakłócenia są bardzo silne, może dojść do całkowitej utraty łączności, co oznacza, że nasza sieć po prostu przestaje działać. Frustracja związana z takimi problemami jest ogromna, a koszty związane z diagnozą i naprawą mogą być znaczące, zwłaszcza jeśli problem dotyczy infrastruktury firmowej.
Warto wiedzieć, które urządzenia są największymi "generatorami" tych niepożądanych pól. W domowym i biurowym środowisku szczególną ostrożność należy zachować w pobliżu:
- Silników elektrycznych: Znajdują się one w wielu urządzeniach, od wentylatorów, przez sprzęt AGD (pralki, lodówki), aż po elektryczne rolety czy windy.
- Zasilaczy impulsowych: To powszechne elementy w ładowarkach do telefonów, laptopów, zasilaczach komputerowych, a także w wielu nowoczesnych urządzeniach RTV.
- Falowników: Stosowane w instalacjach fotowoltaicznych do konwersji prądu stałego na zmienny, generują silne pola elektromagnetyczne.
- Oświetlenia jarzeniowego: Starsze typy świetlówek i ich osprzęt również mogą być źródłem zakłóceń.
Instalacja zgodna ze sztuką: Co mówią normy i jak je zastosować w praktyce

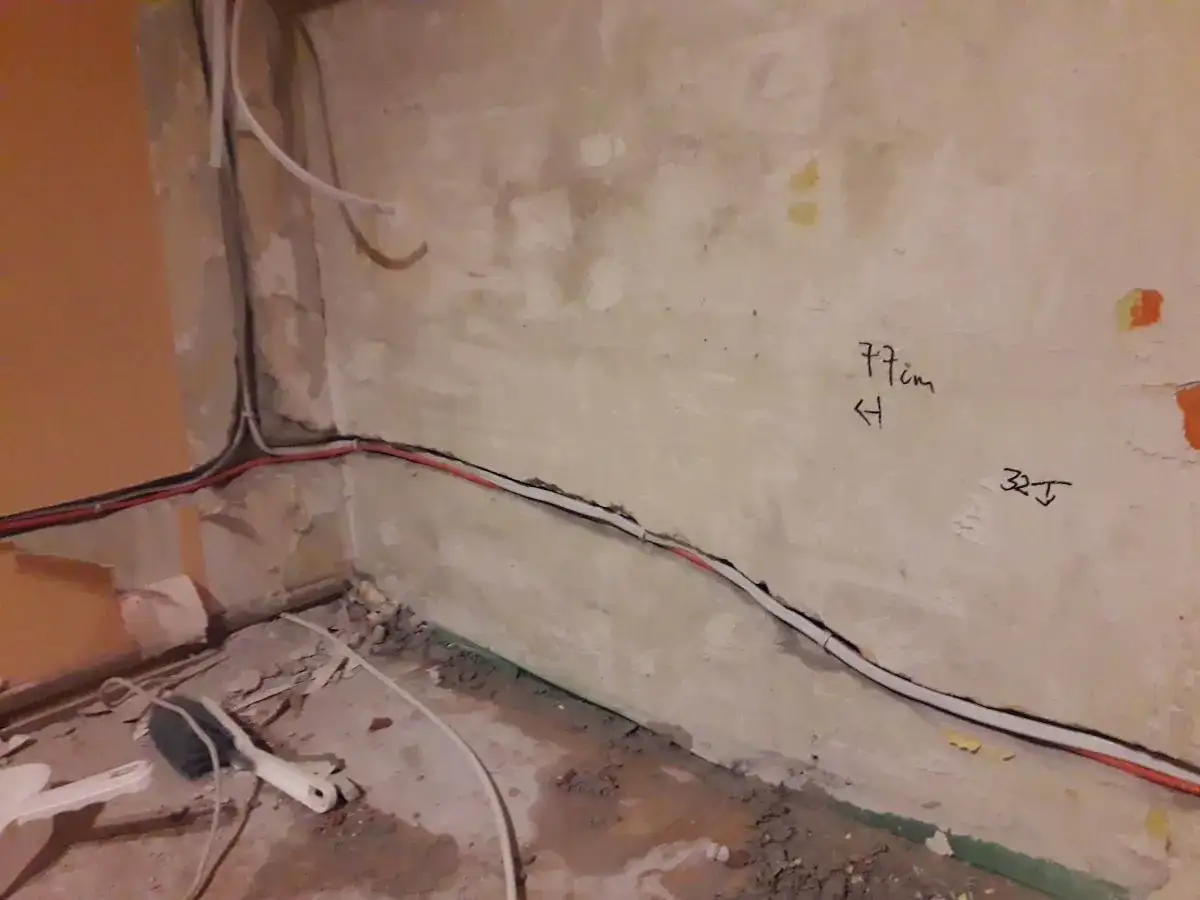

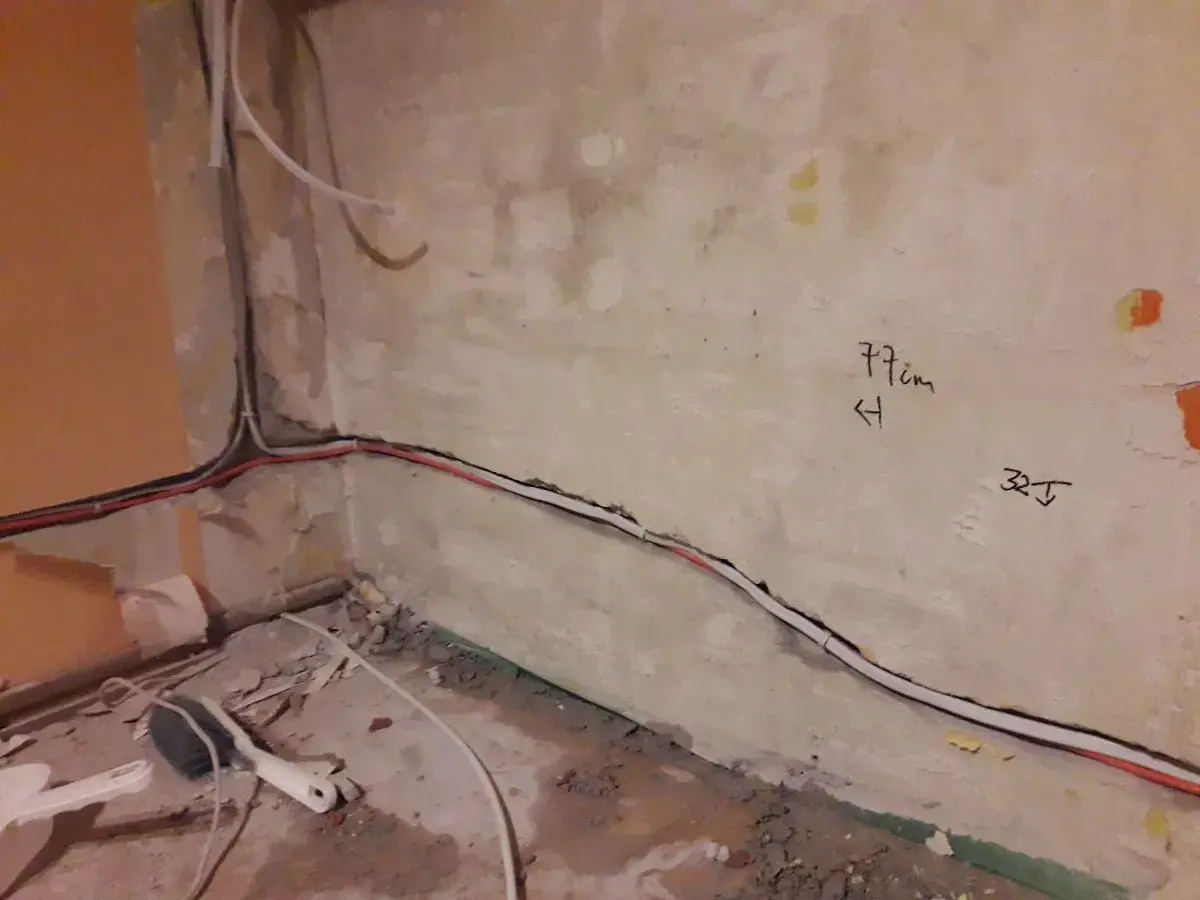

Aby uniknąć problemów, kluczowe jest przestrzeganie pewnych zasad separacji. Podstawową jest tzw. "złota zasada separacji", która mówi o zachowaniu odpowiedniego dystansu między kablami sygnałowymi a przewodami elektrycznymi. Choć polskie przepisy nie zawsze precyzują to w sposób jednoznaczny dla każdej sytuacji, w praktyce często przyjmuje się, że minimalna bezpieczna odległość między skrętką a przewodami 230V powinna wynosić od 20 do 30 centymetrów. Warto też spojrzeć na międzynarodowe standardy na przykład w Stanach Zjednoczonych zaleca się około 20 cm dla kabli nieekranowanych (UTP) i około 5 cm dla kabli ekranowanych (STP). Te wartości to bezpieczne minimum, które znacząco redukuje ryzyko indukcji.
Kolejnym ważnym aspektem jest sposób, w jaki trasy kablowe się przecinają. Jeśli nie da się uniknąć krzyżowania się skrętki z kablem elektrycznym, należy to zrobić pod kątem 90 stopni. Takie prostopadłe przecięcie minimalizuje pole powierzchni, na której obie wiązki są równoległe, co w efekcie znacząco ogranicza możliwość indukowania się zakłóceń. Unikajmy prowadzenia kabli równolegle na długich odcinkach, a jeśli już musimy je skrzyżować, róbmy to pod kątem prostym.
Często pojawia się pytanie, czy można prowadzić skrętkę i kable elektryczne w tym samym peszlu lub korytku. Stanowczo odradzam takie rozwiązania, chyba że mamy do czynienia ze specjalistycznym korytkem z metalową przegrodą, która fizycznie oddziela obie wiązki. Norma PN-EN 50174-2, o której za chwilę wspomnę, dopuszcza wspólne prowadzenie na krótkich odcinkach (do 35 metrów) bez separatora, ale tylko dla kabli ekranowanych i pod pewnymi warunkami. W praktyce jednak, dla zapewnienia maksymalnej pewności, lepiej unikać wspólnego prowadzenia w jednym kanale.
W kontekście instalacji wewnątrz budynków, kluczowym dokumentem jest Polska Norma PN-EN 50174-2. Określa ona wymagania dotyczące planowania i wykonawstwa infrastruktury telekomunikacyjnej. Norma ta jasno wskazuje na potrzebę zapewnienia odpowiedniej separacji między kablami sygnałowymi a przewodami zasilającymi. Konieczność stosowania określonych środków zaradczych, takich jak zwiększenie odległości czy zastosowanie ekranowania, zależy od długości równoległego przebiegu kabli oraz rodzaju użytej skrętki. Warto zapoznać się z jej wytycznymi, aby mieć pewność, że nasza instalacja jest zgodna z najlepszymi praktykami.

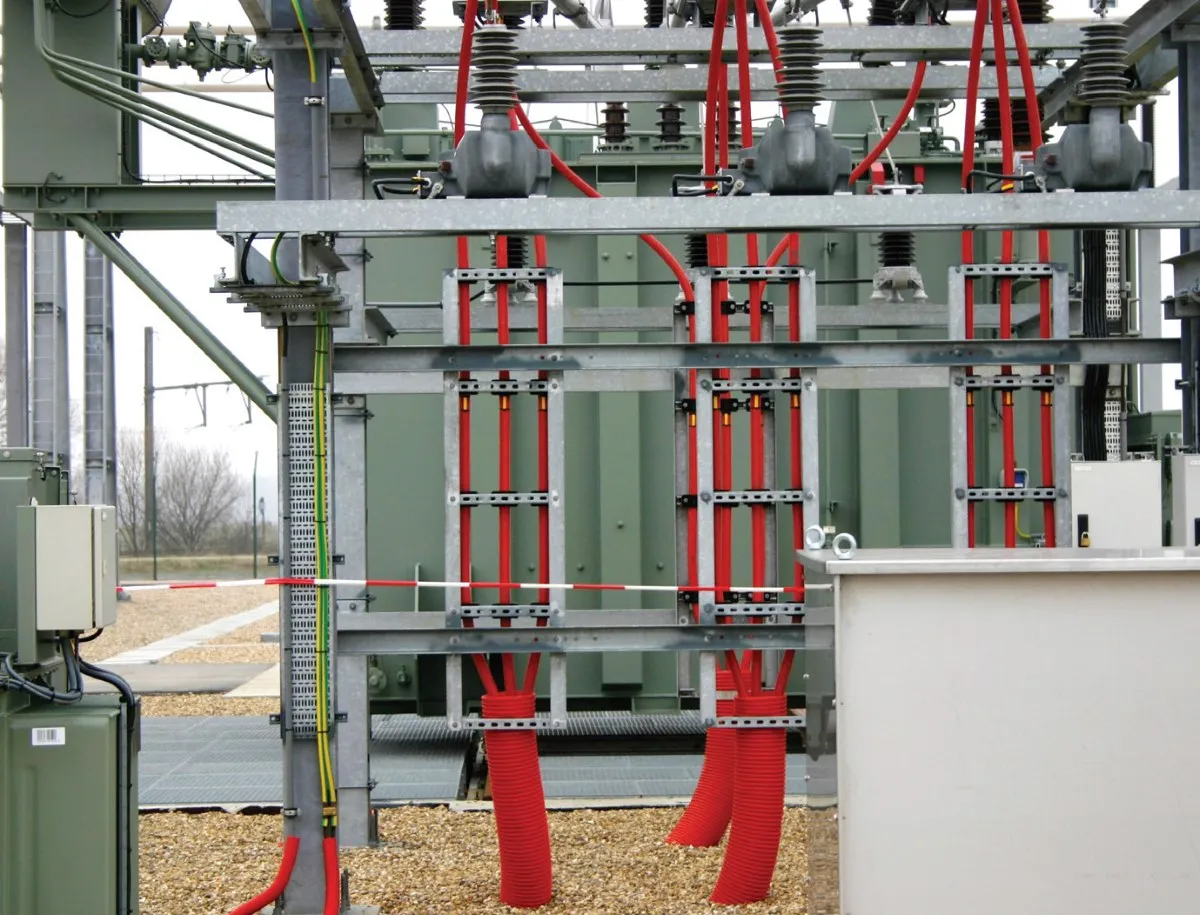

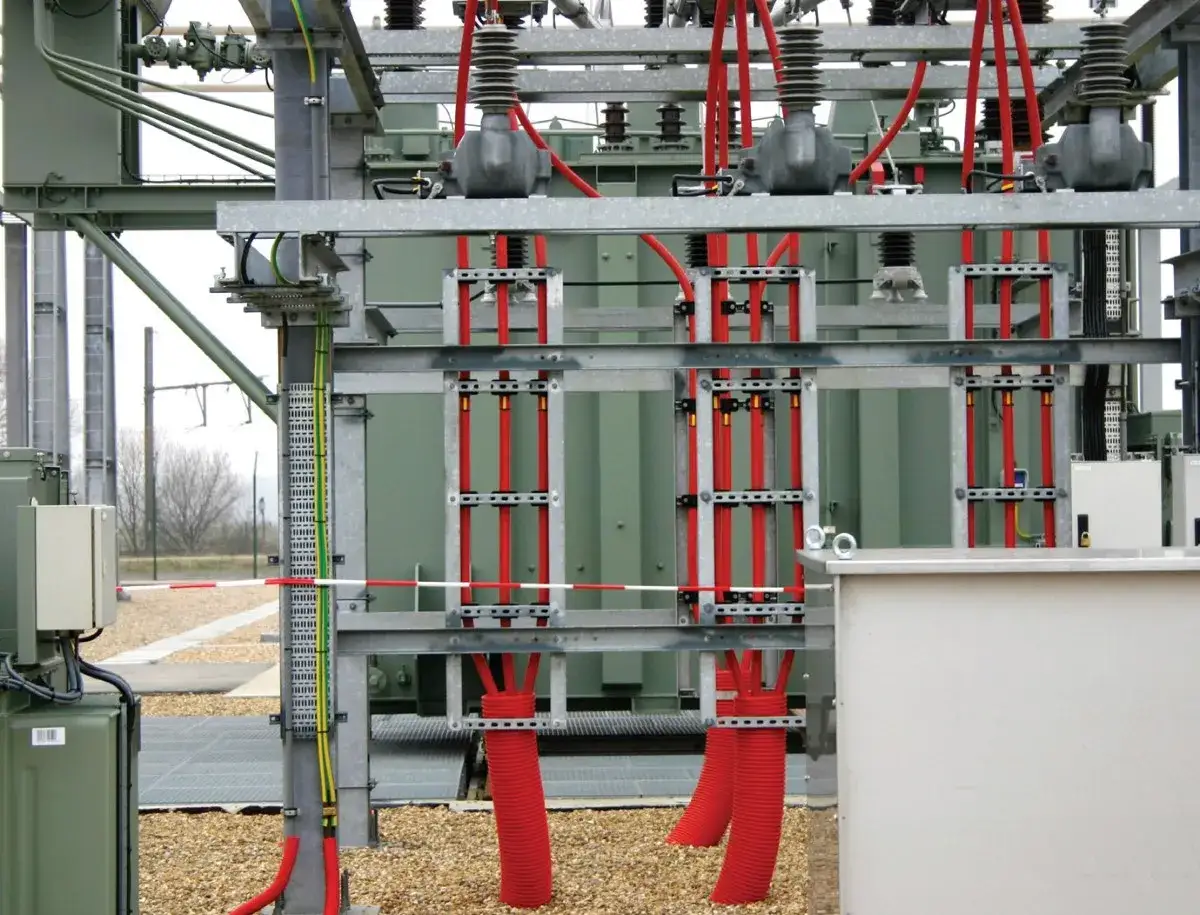

Skrętka ekranowana (FTP/STP) vs nieekranowana (UTP) – Twoja tarcza w walce z zakłóceniami
W sytuacji, gdy nie jesteśmy w stanie zapewnić idealnej separacji i skrętka musi biec blisko przewodów elektrycznych, naszym najlepszym sprzymierzeńcem staje się kabel ekranowany. Jak działa ekran? W kablach typu FTP (Foiled Twisted Pair) lub STP (Shielded Twisted Pair) stosuje się dodatkową warstwę ochronną najczęściej w postaci folii aluminiowej lub metalowej siatki która otacza pary przewodów. Ten ekran działa jak bariera, odbijając zewnętrzne pola elektromagnetyczne i zapobiegając ich przenikaniu do wnętrza kabla, chroniąc tym samym przesyłany sygnał. Dlatego właśnie kable ekranowane są tak kluczowe w instalacjach, gdzie bliskość przewodów elektrycznych jest nieunikniona.
Na rynku dostępnych jest wiele rodzajów kabli ekranowanych, a ich oznaczenia mogą być mylące. Rozszyfrujmy kilka popularnych:
- U/UTP: To standardowy kabel nieekranowany.
- F/UTP: Litera 'F' oznacza folię aluminiową ekranującą wszystkie pary, natomiast 'UTP' wskazuje, że pary wewnątrz nie są indywidualnie ekranowane.
- S/FTP: Tutaj 'S' (braided shield) oznacza metalowy oplot ekranujący wszystkie pary, a 'FTP' (foiled twisted pair) informuje, że każda para jest dodatkowo owinięta folią. Jest to jedna z najwyższych form ochrony.
Niestety, nawet najlepszy kabel ekranowany może okazać się nieskuteczny, jeśli popełnimy jeden, bardzo częsty błąd nieprawidłowe uziemienie ekranu. Warunkiem skuteczności ekranowania jest prawidłowe odprowadzenie zakłóceń do ziemi. W sieciach komputerowych najczęściej stosuje się uziemienie ekranu tylko z jednej strony instalacji, na przykład od strony patchpanela. Uziemienie z obu stron mogłoby spowodować powstanie tzw. pętli mas, która sama w sobie stałaby się źródłem zakłóceń, niwecząc cały zamysł ekranowania.
Praktyczny poradnik instalatora: Uniknij kosztownych pomyłek
Podstawą każdej stabilnej i niezawodnej sieci jest staranne planowanie trasy kablowej. Zanim jeszcze sięgniesz po narzędzia, poświęć czas na dokładne przemyślenie przebiegu wszystkich kabli. Zidentyfikuj potencjalne źródła zakłóceń elektromagnetycznych w pomieszczeniu i zaplanuj trasy tak, aby zapewnić maksymalną separację. Potraktuj to jako kładzenie fundamentów pod budynek jeśli fundamenty są słabe, cała konstrukcja będzie niestabilna. Dobrze zaplanowana trasa to połowa sukcesu.
W profesjonalnych instalacjach, szczególnie tam, gdzie równoległe prowadzenie kabli jest nieuniknione, doskonałym rozwiązaniem są korytka kablowe z przegrodą. Te specjalistyczne systemy prowadzenia kabli posiadają wbudowane przegrody, często wykonane z metalu, które fizycznie oddzielają kable sygnałowe (sieciowe, telefoniczne) od kabli zasilających. Jest to bardzo skuteczne i estetyczne rozwiązanie, zapewniające skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
Chciałbym też przestrzec przed tak zwanymi pozornymi oszczędnościami. Wybór najtańszej skrętki, często bez certyfikatu jakości, może wydawać się kuszący, ale w dłuższej perspektywie jest to bardzo zły pomysł. Takie kable mogą nie spełniać podstawowych norm dotyczących jakości materiałów, precyzji wykonania skrętu par, czy właściwości izolacyjnych i ekranujących. W efekcie prowadzi to do problemów z siecią, spadku wydajności, a czasem wręcz do konieczności wykonania całej instalacji od nowa. Lepiej zainwestować raz w sprawdzony produkt, niż potem ponosić koszty napraw i frustracji.
Jak sprawdzić, czy to właśnie zakłócenia od instalacji elektrycznej są winne problemom z siecią? Istnieje kilka metod diagnostycznych. Możemy spróbować tymczasowo odseparować podejrzany odcinek kabla od reszty sieci i sprawdzić, czy problem ustąpił. Przydatne są również testery sieciowe, które potrafią wykrywać błędy transmisji, takie jak błędy CRC czy problemy z synchronizacją. Warto też zwrócić uwagę na korelację czy problemy pojawiają się lub nasilają w momencie włączania konkretnych urządzeń elektrycznych? Obserwacja takich zależności może naprowadzić nas na właściwy trop.
