Dlaczego prawidłowe zabezpieczenie kabli na zewnątrz to nie opcja, a konieczność
Wiele osób lekceważy potrzebę odpowiedniego zabezpieczenia kabli elektrycznych, które są narażone na działanie czynników zewnętrznych. To błąd, który może mieć fatalne skutki. Instalacja elektryczna na zewnątrz to system, który musi sprostać wyzwaniom, z jakimi nie poradziłaby sobie żadna instalacja wewnętrzna. Zaniedbanie tej kwestii to prosta droga do problemów, których lepiej unikać.
Niewidzialni wrogowie Twojej instalacji: wilgoć, słońce i mróz
Nasze polskie warunki atmosferyczne potrafią być bezlitosne dla materiałów, które nie są do nich odpowiednio przystosowane. Wilgoć i woda to jedni z największych wrogów każdej instalacji elektrycznej. Mogą one przenikać przez uszkodzoną izolację, prowadząc do zwarć, a w konsekwencji do porażenia prądem to scenariusz, którego boi się każdy elektryk. Promieniowanie UV, czyli światło słoneczne, również nie jest sprzymierzeńcem kabli. Z czasem degraduje ono izolację, powodując jej kruszenie i pękanie, co obniża jej właściwości ochronne. Nie można też zapominać o skrajnych temperaturach. Mróz sprawia, że izolacja staje się krucha i podatna na pękanie, a wysokie temperatury mogą ją zmiękczać i odkształcać. To wszystko składa się na stopniowe niszczenie kabla, czyniąc go niebezpiecznym.
Uszkodzenia mechaniczne: od kosiarki po gryzonie
Kable prowadzone na zewnątrz są narażone na wiele fizycznych zagrożeń. Przetarcia, zgniecenia, czy przecięcia to codzienność, zwłaszcza jeśli kabel biegnie w miejscu, gdzie może być narażony na ruch kołowy, na przykład podjazd. Kto z nas nie widział lub nie doświadczył sytuacji, gdy podczas pracy kosiarką lub podkaszarką przypadkowo uszkodziliśmy kabel? To częsty problem, który może doprowadzić do zwarcia. Gryzonie, takie jak myszy czy szczury, również stanowią poważne zagrożenie. Ich ostre zęby potrafią przegryźć nawet grubą izolację, co otwiera drogę do wilgoci i prądu. Widziałem przypadki, gdy kable były dosłownie poszatkowane przez te małe szkodniki.
Porażenie prądem i ryzyko pożaru – realne skutki zaniedbań
Brak odpowiedniej izolacji i ochrony mechanicznej to bezpośrednie zwiększenie ryzyka porażenia prądem. Dotyczy to nie tylko ludzi, ale także zwierząt domowych czy dzikich, które mogą mieć kontakt z uszkodzonym kablem. Co więcej, uszkodzona instalacja elektryczna jest potencjalnym źródłem pożaru. Zwarcie może doprowadzić do zapalenia się izolacji, a następnie materiałów znajdujących się w pobliżu. Dlatego tak ważne jest, aby każda zewnętrzna instalacja elektryczna była wyposażona w odpowiednie zabezpieczenia, w tym przede wszystkim w wyłącznik różnicowoprądowy, który jest kluczowy dla ochrony życia.
Zanim zaczniesz: Jaki kabel wybrać, by spać spokojnie
Wybór odpowiedniego kabla to fundament bezpiecznej i trwałej instalacji zewnętrznej. To nie jest moment na oszczędności czy improwizację. Zastosowanie niewłaściwego przewodu to jak budowanie domu na piasku prędzej czy później konstrukcja zawiedzie.
Kabel ziemny (YKY) – mistrz zadań specjalnych pod ziemią
Jeśli planujesz poprowadzić instalację elektryczną pod ziemią, nie ma lepszego wyboru niż dedykowany kabel ziemny. Najczęściej spotkasz oznaczenia YKY (z żyłami miedzianymi) lub YAKY (z żyłami aluminiowymi). Te kable posiadają specjalną, wzmocnioną izolację wykonaną z polwinitu, która jest znacznie bardziej odporna na wilgoć, nacisk i uszkodzenia mechaniczne niż izolacja standardowych kabli. Są one zaprojektowane tak, aby przetrwać w trudnych warunkach panujących w gruncie. To absolutnie niezbędny wybór, jeśli chcesz, aby Twoja podziemna instalacja była bezpieczna i służyła przez lata.
Zwykły przewód w osłonie – kiedy to rozwiązanie ma sens?
W niektórych sytuacjach, gdy kabel nie jest bezpośrednio narażony na warunki gruntowe, ale np. biegnie po elewacji w osłonie, można rozważyć użycie przewodu o przeznaczeniu zewnętrznym, ale nigdy nie wewnętrznego typu YDYp. Kable YDYp są przeznaczone wyłącznie do montażu wewnątrz budynków i nie posiadają odpowiedniej ochrony przed promieniowaniem UV, wilgocią i wahaniami temperatur. Użycie ich na zewnątrz to proszenie się o kłopoty. Jeśli jednak wybierasz przewód, który będzie dodatkowo chroniony przez peszel lub rurę osłonową, upewnij się, że sam przewód jest dopuszczony do użytku zewnętrznego, a osłona jest odpowiednio dobrana do warunków.
Jak czytać oznaczenia na kablach? Krótki przewodnik po symbolach
Znajomość oznaczeń na kablach to klucz do świadomego wyboru. Przyjrzyjmy się tym najważniejszym dla zastosowań zewnętrznych. Litera Y na początku oznacza izolację z polwinitu. Kolejna litera, np. K w YKY, oznacza kabel z żyłami miedzianymi, a A w YAKY z żyłami aluminiowymi. Litera Y na końcu symbolu (np. YKY) oznacza zewnętrzną powłokę również z polwinitu. Często spotkasz też oznaczenie żo, które informuje, że kabel jest przeznaczony do układania w ziemi. Zrozumienie tych symboli pozwala na wybór kabla o odpowiednich parametrach, który sprosta wymaganiom konkretnego zastosowania.
Metoda 1: Prowadzenie kabli po elewacji budynku krok po kroku
Prowadzenie kabli po elewacji budynku to często stosowane rozwiązanie, które wymaga równie starannego podejścia jak instalacja podziemna. Kluczem jest tutaj odpowiednie zabezpieczenie mechaniczne i ochrona przed czynnikami atmosferycznymi, które mogą wpływać na izolację przewodu.
Peszel peszlowi nierówny: Jak wybrać rurę odporną na słońce i uszkodzenia?
Do ochrony kabli na elewacji najczęściej wykorzystujemy peszle, czyli elastyczne, karbowane rury. Jednak nie każdy peszel nadaje się do tego celu. Na zewnątrz bezwzględnie należy stosować peszle o podwyższonej odporności na promieniowanie UV. Zwykle są one w kolorze czarnym, ponieważ czarny barwnik chroni tworzywo przed degradacją pod wpływem słońca. Ważna jest także ich wytrzymałość mechaniczna. Jeśli peszel ma być na przykład zalany tynkiem lub betonem, powinien mieć oznaczenie wytrzymałości na ściskanie, np. 750N. Alternatywą dla elastycznych peszli są sztywne rury osłonowe, takie jak popularne rury typu AROT. Zapewniają one jeszcze lepszą ochronę mechaniczną i są często stosowane w miejscach szczególnie narażonych na uszkodzenia.
Montaż uchwytów i prowadzenie peszla – kluczowe zasady estetyki i bezpieczeństwa
Samo ułożenie peszla to jedno, ale jego prawidłowe zamocowanie to drugie. Używaj dedykowanych uchwytów, które zapewnią stabilność instalacji. Rozmieszczaj je w odpowiednich odstępach zazwyczaj co około 50-80 cm, w zależności od średnicy peszla i jego sztywności. Prawidłowe mocowanie zapobiega opadaniu peszla i zapewnia estetyczny wygląd całej instalacji. Pamiętaj, aby nie napinać peszla zbyt mocno, ale też nie pozostawiać go luźno. Chodzi o to, by był stabilny, ale miał też pewną swobodę ruchu wynikającą z rozszerzalności cieplnej materiału.
Czym są dławnice i dlaczego nie możesz o nich zapomnieć przy przejściu przez ścianę?
Kiedy kabel w peszlu ma przejść przez ścianę budynku, na przykład do wnętrza garażu lub piwnicy, kluczowe jest zastosowanie dławnic kablowych. To specjalne przepusty, które zapewniają szczelność przejścia. Dławnica chroni przed wnikaniem wilgoci, kurzu i owadów do wnętrza budynku, a także zapobiega uszkodzeniu izolacji kabla w miejscu jego przejścia przez otwór w ścianie. Bez dławnicy woda mogłaby łatwo dostać się do instalacji, prowadząc do zwarcia lub korozji. To mały element, ale jego rola w zapewnieniu bezpieczeństwa i szczelności jest nie do przecenienia.
Metoda 2: Układanie kabli w ziemi jak profesjonalista
Układanie kabli w ziemi wymaga precyzji i przestrzegania określonych zasad. To nie jest po prostu wykopanie dołu i wrzucenie tam kabla. Odpowiednie przygotowanie i wykonanie gwarantują, że instalacja będzie bezpieczna i odporna na upływ czasu.
Planowanie trasy – jak ominąć przeszkody i przyszłe problemy?
Zanim zaczniesz kopać, poświęć czas na dokładne zaplanowanie trasy kabla. Zastanów się, gdzie biegną inne instalacje podziemne wodociąg, gazociąg, kanalizacja, światłowody. Kolizja z nimi może być bardzo kosztowna i niebezpieczna. Warto też pomyśleć o przyszłości: czy w tym miejscu nie planujesz nasadzeń drzew lub krzewów, których korzenie mogą uszkodzić kabel? Czy nie będzie budowany podjazd lub taras? Unikaj prowadzenia kabli bezpośrednio pod miejscami, gdzie planujesz prace ziemne. Im lepiej zaplanujesz trasę, tym mniej problemów będziesz miał w przyszłości.
Kopiemy! Na jaką głębokość i dlaczego ma to kluczowe znaczenie?
Podstawowa zasada układania kabli w ziemi mówi, że powinny one znajdować się na głębokości co najmniej 70 cm. Dlaczego tak głęboko? Po pierwsze, chodzi o ochronę mechaniczną. Na tej głębokości kabel jest mniej narażony na przypadkowe uszkodzenia podczas prac ogrodowych, takich jak kopanie czy przekopywanie. Po drugie, musimy uwzględnić strefę przemarzania gruntu. W Polsce głębokość przemarzania wynosi zazwyczaj od 0,8 do 1,4 metra, w zależności od regionu i rodzaju gleby. Ułożenie kabla poniżej tej strefy chroni go przed szkodliwym działaniem cykli zamarzania i rozmarzania wody w glebie, które mogą prowadzić do uszkodzenia izolacji.
Sekret trwałej instalacji: podsypka piaskowa i niebieska folia ostrzegawcza
Po wykopaniu dołu o odpowiedniej głębokości, czas na przygotowanie podłoża. Na dnie wykopu należy wysypać około 10-centymetrową warstwę piasku. To tzw. podsypka piaskowa, która stanowi miękkie i równe podłoże dla kabla, chroniąc go przed kamieniami i nierównościami. Po ułożeniu kabla, zasypujemy go kolejną warstwą piasku o grubości około 25 cm. Dopiero na tej warstwie piasku umieszczamy niebieską folię ostrzegawczą. Jest to bardzo ważny element bezpieczeństwa informuje przyszłych wykonawców prac ziemnych o obecności instalacji elektrycznej pod ziemią, zapobiegając przypadkowemu jej uszkodzeniu. Dopiero nad folią zasypujemy wykop zwykłą ziemią.
Przejście pod chodnikiem lub podjazdem – jak to zrobić solidnie?
Jeśli trasa kabla przebiega pod chodnikiem, podjazdem lub inną utwardzoną nawierzchnią, konieczne jest zastosowanie dodatkowej, sztywniejszej ochrony mechanicznej. W takich miejscach nie wystarczy samo ułożenie kabla w ziemi. Najlepszym rozwiązaniem jest użycie rur osłonowych, na przykład wspomnianych wcześniej rur typu AROT. Rura taka chroni kabel przed naciskiem i uszkodzeniami, które mogłyby powstać podczas użytkowania nawierzchni. Pamiętaj, aby rura była odpowiednio wytrzymała i zabezpieczona przed czynnikami zewnętrznymi.
Niezbędnik instalatora: Narzędzia i akcesoria, które musisz mieć
Dobre narzędzia i odpowiednie akcesoria to połowa sukcesu przy każdej instalacji. Przy pracach zewnętrznych ich wybór ma szczególne znaczenie dla bezpieczeństwa i trwałości wykonania.
Odpowiednie peszle, rury AROT i korytka – przegląd systemów osłonowych
Jak już wspominaliśmy, peszle odporne na UV to podstawa przy prowadzeniu kabli po elewacji. W miejscach, gdzie potrzebna jest większa ochrona mechaniczna, sięgamy po sztywne rury osłonowe, np. typu AROT. Warto pamiętać o ich kolorystyce: czerwone są zazwyczaj przeznaczone dla kabli energetycznych, a niebieskie dla kabli teletechnicznych. W specyficznych zastosowaniach, na przykład przy prowadzeniu większej liczby kabli na zewnątrz, mogą być również użyteczne korytka kablowe, które zapewniają uporządkowanie i ochronę przewodów.
Puszki hermetyczne – bezpieczne serce Twoich połączeń na zewnątrz
Wszelkie połączenia kablowe wykonywane na zewnątrz muszą być realizowane w puszkach hermetycznych. Oznacza to, że muszą one posiadać odpowiedni stopień ochrony IP (Ingress Protection), który określa ich odporność na wnikanie ciał stałych (kurzu) i wody. Zwykłe puszki instalacyjne, które stosujemy wewnątrz budynków, są absolutnie niedopuszczalne na zewnątrz. Wilgoć dostająca się do połączeń elektrycznych to prosta droga do zwarcia, korozji i poważnego zagrożenia porażeniem prądem.

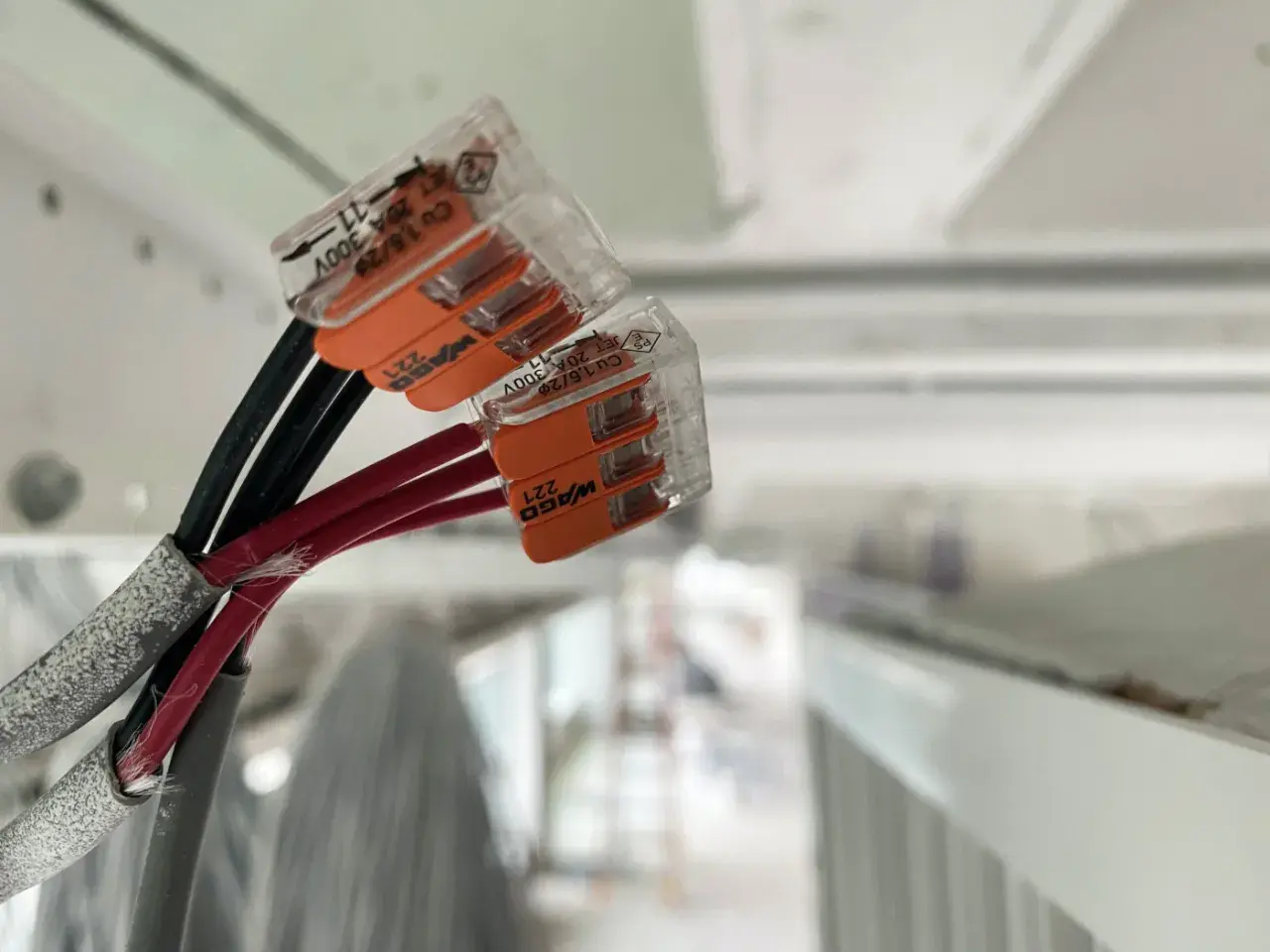

Uchwyty, złączki, dławnice – małe elementy, wielka rola
Nie zapominajmy o tych mniejszych, ale jakże ważnych elementach. Uchwyty służą do pewnego i estetycznego mocowania peszli czy rur do ścian. Złączki, zwłaszcza te termokurczliwe, pozwalają na bezpieczne i szczelne połączenie przewodów. A dławnice kablowe, jak już podkreślałem, są kluczowe przy przejściach przez ściany, zapewniając szczelność i ochronę mechaniczną. Każdy z tych elementów ma swoje konkretne zadanie i przyczynia się do ogólnego bezpieczeństwa i trwałości instalacji.
7 najpoważniejszych błędów, których musisz unikać przy montażu kabli na zewnątrz
Podczas mojej pracy wielokrotnie spotykałem się z błędami, które popełniają nawet doświadczeni majsterkowicze. Oto lista tych najpoważniejszych, których absolutnie powinieneś unikać, aby Twoja instalacja zewnętrzna była bezpieczna i niezawodna.
Błąd #1: Stosowanie kabli wewnętrznych (YDY) na otwartym powietrzu
To chyba najczęstszy i najbardziej niebezpieczny błąd. Kable typu YDYp są przeznaczone wyłącznie do montażu wewnątrz budynków. Ich izolacja nie jest odporna na promieniowanie UV, wilgoć ani zmienne temperatury. Pod wpływem słońca i deszczu izolacja szybko degraduje, kruszy się i pęka, co prowadzi do odsłonięcia przewodów, zwarć, porażenia prądem, a nawet pożaru. To jak używanie papierowej torby do przenoszenia wody po prostu się nie nadaje.
Błąd #2: Zbyt płytkie zakopanie przewodu w ziemi
Układanie kabla na głębokości mniejszej niż 70 cm to proszenie się o kłopoty. Taki kabel jest narażony na uszkodzenia mechaniczne podczas prac ogrodowych, takich jak kopanie, przekopywanie czy nawet koszenie trawy. Co więcej, jeśli kabel jest zbyt płytko, może być również narażony na szkodliwe działanie mrozu i cykli zamarzania wody w glebie, co osłabia jego izolację. Pamiętaj głębokość ma znaczenie!
Błąd #3: Ignorowanie ochrony przed promieniowaniem UV
Promieniowanie UV jest podstępnym wrogiem. Nawet jeśli kabel jest w peszlu, ale ten peszel nie jest odporny na UV, słońce i tak zrobi swoje. Izolacja kabla i samego peszla zacznie się kruszyć, tracić elastyczność i właściwości ochronne. W efekcie kabel staje się odsłonięty i narażony na dalsze uszkodzenia. Zawsze wybieraj materiały przeznaczone do pracy na zewnątrz, z odpowiednią odpornością na promieniowanie słoneczne.
Błąd #4: Nieszczelne połączenia i zwykłe puszki instalacyjne
Woda i elektryczność to zabójcze połączenie. Jeśli połączenia kablowe nie są wykonane w szczelnych puszkach hermetycznych (o odpowiednim IP), wilgoć z łatwością dostanie się do środka. Prowadzi to do zwarć, korozji styków, a w skrajnych przypadkach do porażenia prądem. Zwykłe puszki instalacyjne, stosowane wewnątrz budynków, nie zapewniają wystarczającej ochrony przed warunkami zewnętrznymi.
Błąd #5: Brak folii ostrzegawczej nad zakopanym kablem
Folia ostrzegawcza to tani i niezwykle skuteczny element zabezpieczający. Jej brak nad zakopanym kablem oznacza, że podczas przyszłych prac ziemnych nikt nie będzie wiedział o istnieniu instalacji. Ryzyko przypadkowego przecięcia lub uszkodzenia kabla jest wtedy ogromne. Folia jest jak sygnał alarmowy informuje o zagrożeniu i pozwala uniknąć kosztownych napraw i niebezpiecznych sytuacji.
Błąd #6: Prowadzenie kabla "na dziko", bez żadnej osłony mechanicznej
Kabel prowadzony na zewnątrz, nawet po elewacji, bez żadnej dodatkowej osłony mechanicznej, jest bardzo narażony na uszkodzenia. Przetarcia, przecięcia, zgniecenia to wszystko może się zdarzyć. Brak osłony drastycznie skraca żywotność kabla i zwiększa ryzyko awarii. Zawsze stosuj odpowiednie peszle, rury osłonowe lub korytka, aby zapewnić kablowi niezbędną ochronę.
Przeczytaj również: Kabel czy przewód? Wyjaśniamy kluczowe różnice dla bezpieczeństwa
Błąd #7: Zapominanie o wyłączniku różnicowoprądowym w rozdzielnicy
Wyłącznik różnicowoprądowy (tzw. RCD lub popularnie "różnicówka") to kluczowe zabezpieczenie każdej instalacji elektrycznej, a zwłaszcza tej zewnętrznej. Chroni on przed porażeniem prądem w przypadku uszkodzenia izolacji kabla lub innego elementu instalacji. Jest to obowiązkowy element wyposażenia rozdzielnicy dla każdej instalacji zewnętrznej. Jego brak to świadome narażanie życia i zdrowia.
Prawidłowe zabezpieczenie kabli elektrycznych na zewnątrz to inwestycja w bezpieczeństwo i spokój na lata. Dokładne planowanie, stosowanie odpowiednich materiałów i przestrzeganie zasad montażu to klucz do sukcesu. Mam nadzieję, że ten przewodnik pomoże Wam uniknąć kosztownych błędów i stworzyć instalację, która będzie służyć niezawodnie przez długi czas.
