Kabel do silnika 4kW - 230V czy 400V? Bezpieczny wybór

Dobór odpowiedniego kabla zasilającego do silnika o mocy 4 kW to nie tylko kwestia techniczna, ale przede wszystkim fundamentalny element zapewniający bezpieczeństwo i efektywność pracy maszyny. Niewłaściwie dobrany przewód może prowadzić do poważnych konsekwencji, od spadku mocy silnika po ryzyko pożaru. W tym artykule przeprowadzimy Cię krok po kroku przez proces wyboru optymalnego kabla, uwzględniając kluczowe parametry i najczęstsze scenariusze instalacyjne.

Dlaczego dobór właściwego kabla do silnika 4 kW to kwestia bezpieczeństwa, a nie oszczędności

Wybór odpowiedniego kabla zasilającego do silnika o mocy 4 kW jest absolutnie kluczowy. Często pokusa, by zaoszczędzić na grubości przewodu, jest silna, jednak jest to mylne podejście, które może prowadzić do bardzo kosztownych i niebezpiecznych sytuacji. Bezpieczeństwo instalacji elektrycznej i Twoje bezpieczeństwo są priorytetem, a prawidłowo dobrany kabel jest tego fundamentem.

Kiedy mówimy o silniku 4 kW, myślimy o urządzeniu, które generuje znaczną moc i pobiera odpowiedni prąd. Jeśli zastosujemy kabel o zbyt małym przekroju, nie będzie on w stanie bezpiecznie odprowadzić ciepła generowanego podczas przepływu prądu. To prosta droga do przegrzewania się przewodu, które może prowadzić do uszkodzenia izolacji, a w skrajnych przypadkach nawet do zapłonu materiałów znajdujących się w pobliżu.

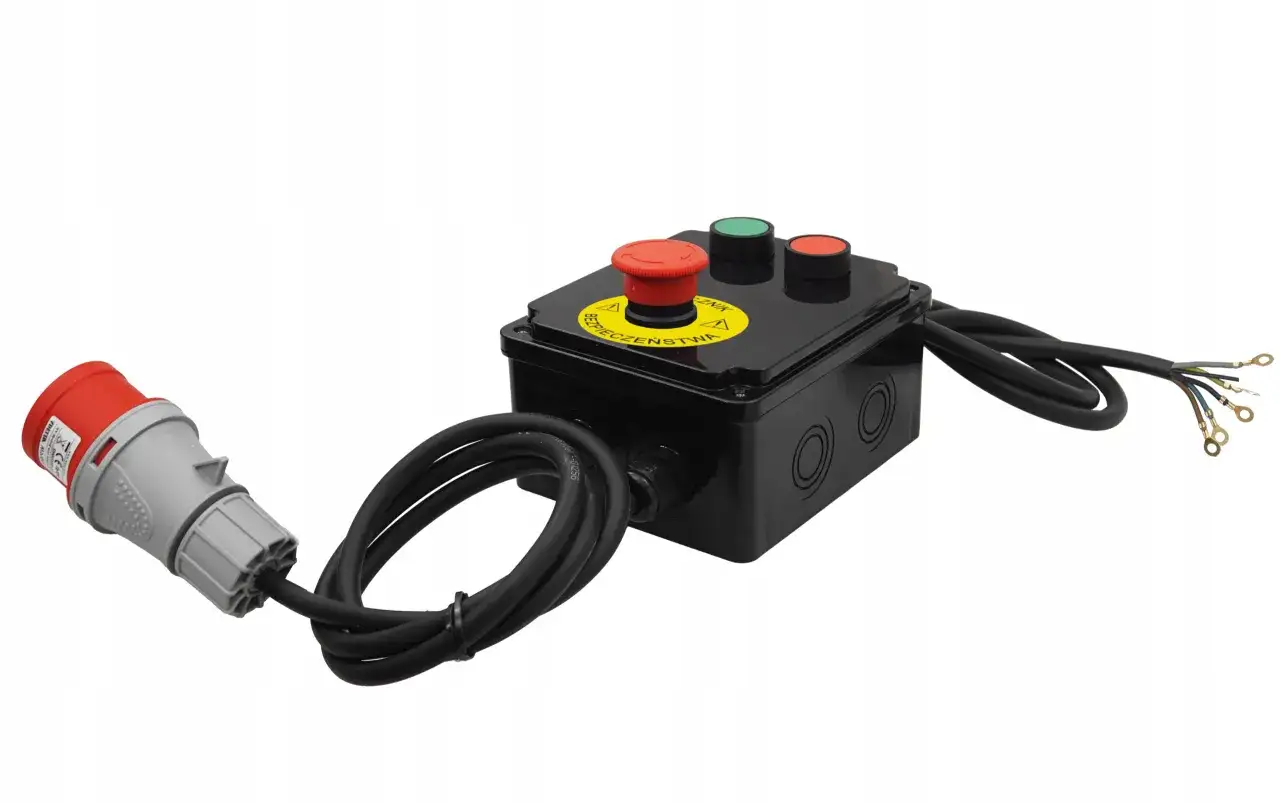

Skutki zastosowania zbyt cienkiego przewodu: przegrzanie, spadek mocy i ryzyko pożaru

Zastosowanie zbyt cienkiego przewodu do silnika 4 kW to prosta recepta na problemy. Po pierwsze, dochodzi do przegrzewania się kabla. Izolacja przewodu, która ma za zadanie chronić przed zwarciem i porażeniem, pod wpływem nadmiernej temperatury może się topić, kruszyć i tracić swoje właściwości izolacyjne. To stwarza bezpośrednie zagrożenie pożarowe, zwłaszcza jeśli kabel jest poprowadzony w pobliżu materiałów łatwopalnych, takich jak drewno czy izolacja termiczna.

Po drugie, zbyt cienki kabel generuje znaczące spadki napięcia. Silnik elektryczny, aby pracować z pełną mocą i sprawnością, potrzebuje stabilnego napięcia. Gdy napięcie spada, silnik traci moc, pracuje mniej efektywnie, a jego praca staje się niestabilna. W skrajnych przypadkach może to prowadzić do jego uszkodzenia lub uniemożliwić prawidłowy rozruch. Pamiętajmy, że mówimy tu nie tylko o stratach materialnych związanych z uszkodzeniem sprzętu, ale przede wszystkim o realnym zagrożeniu dla życia i zdrowia.

Moc to nie wszystko: prąd znamionowy, rozruchowy i spadki napięcia – co musisz wiedzieć?

Często spotykam się z pytaniem: "Skoro silnik ma 4 kW, to jaki kabel będzie odpowiedni?". Niestety, sama moc nominalna (4 kW) to za mało, by dokonać prawidłowego doboru kabla. Musimy wziąć pod uwagę kilka innych, równie ważnych parametrów. Kluczowy jest prąd znamionowy (In), czyli prąd, który silnik pobiera podczas normalnej pracy przy obciążeniu znamionowym. Jest to wartość, która bezpośrednio przekłada się na obciążalność prądową kabla.

Co więcej, musimy pamiętać o prądzie rozruchowym. Podczas uruchamiania silnik pobiera prąd kilkukrotnie większy niż prąd znamionowy. Kabel i zabezpieczenie muszą być do tego przystosowane, aby silnik mógł swobodnie ruszyć bez wybijania bezpiecznika. Kolejnym ważnym czynnikiem są spadki napięcia. Im dłuższy kabel i im mniejszy jego przekrój, tym większy spadek napięcia na jego długości. Nadmierny spadek napięcia może powodować problemy z pracą silnika, a także wpływać na działanie innych urządzeń podłączonych do tej samej instalacji. Dlatego zawsze należy uwzględniać długość trasy kablowej w procesie doboru przekroju przewodu.

Krok 1: Sprawdź tabliczkę znamionową – jak odczytać kluczowe parametry silnika 4 kW

Pierwszym i najważniejszym krokiem w procesie doboru odpowiedniego kabla jest dokładne zapoznanie się z tabliczką znamionową silnika. To tam znajdują się wszystkie niezbędne informacje, które pozwolą nam podjąć świadomą decyzję. Nie ignoruj tej części to jak próba podróży bez mapy. Znajdź tabliczkę znamionową na obudowie silnika. Zazwyczaj jest ona umieszczona w widocznym miejscu i zawiera szereg danych technicznych.

Najważniejsze dla nas informacje to napięcie zasilania, prąd znamionowy oraz, opcjonalnie, współczynnik mocy. Warto również zwrócić uwagę na ewentualne oznaczenia dotyczące sposobu chłodzenia czy klasy izolacji, choć te ostatnie mają mniejsze znaczenie przy samym doborze kabla. Dokładne odczytanie tych danych to podstawa, od której zależy bezpieczeństwo i prawidłowe działanie całej instalacji.

Napięcie zasilania (400V vs 230V) – fundamentalna różnica w doborze kabla

Napięcie zasilania jest pierwszym i absolutnie kluczowym parametrem, który determinuje wybór kabla. Silnik o mocy 4 kW może być zasilany z sieci jednofazowej 230V lub trójfazowej 400V. Różnica jest fundamentalna i wpływa bezpośrednio na pobierany prąd. Silnik trójfazowy 400V jest znacznie bardziej efektywny i pobiera mniejszy prąd przy tej samej mocy. Z kolei silnik jednofazowy 230V, aby osiągnąć tę samą moc, musi pobrać prąd niemal dwukrotnie większy. To właśnie ten wyższy prąd w instalacji jednofazowej narzuca konieczność stosowania kabli o znacznie większym przekroju, aby uniknąć przegrzewania i spadków napięcia.

Prąd znamionowy (In) – jak go znaleźć i dlaczego jest ważniejszy od samej mocy?

Prąd znamionowy (oznaczany jako 'In' lub 'Ie') to wartość prądu, którą silnik pobiera podczas pracy z nominalną mocą. Znajdziesz go na tabliczce znamionowej. Dlaczego jest ważniejszy od mocy? Ponieważ to właśnie prąd, a nie moc, bezpośrednio obciąża kabel i przewody instalacji. Kabel musi być zdolny do bezpiecznego przewodzenia tego prądu przez dłuższy czas bez przegrzewania się. Dla silnika 4 kW przy zasilaniu trójfazowym 400V, prąd znamionowy wynosi zazwyczaj około 8-9 A. Natomiast dla silnika jednofazowego 4 kW przy 230V, prąd ten może wynosić nawet 17-20 A lub więcej. Im wyższy prąd, tym grubszy kabel jest potrzebny.

Współczynnik mocy (cos φ) – cichy bohater Twojego rachunku za prąd

Współczynnik mocy, oznaczany jako cos φ, to kolejny parametr, który warto znać, choć nie wpływa on bezpośrednio na dobór przekroju kabla w taki sam sposób jak prąd znamionowy. Cos φ określa, jak efektywnie energia elektryczna jest zamieniana na pracę mechaniczną. Niższy współczynnik mocy oznacza, że silnik pobiera więcej prądu "pozornego" (który płynie w przewodach), aby wykonać tę samą pracę. W praktyce, silniki z niższym cos φ mogą wymagać nieco grubszego kabla lub zabezpieczenia, jeśli obliczenia opierają się na prądzie pozornym. Niemniej jednak, dla większości standardowych silników 4 kW, głównym wyznacznikiem pozostaje prąd znamionowy podany na tabliczce.

Kabel do silnika 4 kW na "siłę" (400V) – najczęstszy scenariusz

Zasilanie trójfazowe 400V jest najczęściej spotykanym rozwiązaniem dla silników o mocy 4 kW, szczególnie w zastosowaniach przemysłowych, warsztatach czy na budowach. W tym scenariuszu kluczowe jest dobranie odpowiedniego przekroju kabla, który zapewni bezpieczne odprowadzenie ciepła i minimalne spadki napięcia, nawet na dłuższych dystansach.

Jaki przekrój wybrać? Praktyczna tabela dla odległości do 25m, 50m i 100m

Wybór przekroju kabla dla silnika 4 kW (400V) zależy głównie od długości trasy, na jakiej kabel ma być ułożony. Oto praktyczne wytyczne:

• Do ok. 20-30 metrów: W większości przypadków wystarczający będzie standardowy kabel miedziany 5x2,5 mm². Jest to rozwiązanie ekonomiczne i powszechnie stosowane.
• Powyżej 30 metrów (np. do 50m, 100m): Przy dłuższych dystansach, aby zminimalizować spadki napięcia, które nie powinny przekraczać 3-5% wartości znamionowej, zaleca się zastosowanie kabla o większym przekroju, np. 5x4 mm². W skrajnych przypadkach, przy bardzo długich trasach, może być konieczne użycie nawet kabla 5x6 mm².

Pamiętaj, że są to wartości orientacyjne. Zawsze warto skonsultować się z elektrykiem lub wykonać dokładne obliczenia, uwzględniając dokładne warunki ułożenia kabla.

Przewód 5x2,5 mm² czy 5x4 mm²? Kiedy standard to za mało?

Decyzja między kablem 5x2,5 mm² a 5x4 mm² dla silnika 4 kW (400V) często sprowadza się do odległości, ale nie tylko. Standardowy kabel 5x2,5 mm² jest odpowiedni dla krótszych odcinków, gdzie spadki napięcia są minimalne i mieszczą się w dopuszczalnych normach. Jednakże, jeśli trasa kablowa jest długa (powyżej 30 metrów), prowadzona w warunkach utrudnionego chłodzenia (np. w ciasnym peszlu, w izolacji termicznej), lub jeśli instalacja jest szczególnie wrażliwa na wahania napięcia, zastosowanie grubszego kabla 5x4 mm² jest zdecydowanie zalecane. Pozwoli to uniknąć problemów z rozruchem silnika, jego przegrzewaniem oraz zapewni stabilną pracę.

YKY czy OWY? Wyjaśniamy, jaki typ kabla zastosować w zależności od miejsca montażu (ziemia, tynk, peszel)

Rodzaj kabla ma znaczenie, ponieważ różne typy są przeznaczone do różnych warunków instalacji, co wpływa na ich obciążalność prądową i trwałość. Oto podstawowe rozróżnienie:

• Kabel YKY: Jest to kabel przeznaczony do układania bezpośrednio w ziemi. Charakteryzuje się wysoką odpornością na wilgoć, uszkodzenia mechaniczne i czynniki zewnętrzne. Posiada grubszą izolację i jest przystosowany do pracy w trudnych warunkach.
• Kabel YDYp (lub OWY): To kable przeznaczone do instalacji wewnętrznych. Są one odpowiednie do układania pod tynkiem, w peszlach, korytkach kablowych czy wewnątrz budynków. Mają zazwyczaj cieńszą izolację niż kable ziemne i nie są przeznaczone do bezpośredniego kontaktu z gruntem.

Wybór odpowiedniego typu kabla jest kluczowy dla bezpieczeństwa i trwałości instalacji. Niewłaściwe zastosowanie kabla może prowadzić do jego szybkiego uszkodzenia i potencjalnych awarii.

Jak podłączyć silnik jednofazowy 4 kW (230V)? O tym musisz pamiętać

Podłączenie silnika 4 kW do sieci jednofazowej 230V jest scenariuszem rzadszym niż trójfazowy, ale zdecydowanie bardziej wymagającym pod względem doboru okablowania. Ze względu na wysoki prąd pobierany z sieci, wymaga on szczególnej uwagi i zastosowania odpowiednio grubego przewodu, aby zapewnić bezpieczeństwo i stabilną pracę.

Dlaczego silnik 230V potrzebuje grubszego kabla niż trójfazowy?

Kluczowa różnica tkwi w prądzie. Aby osiągnąć tę samą moc 4 kW, silnik jednofazowy 230V musi pobrać znacznie wyższy prąd niż jego trójfazowy odpowiednik 400V. Jak wspomnieliśmy wcześniej, dla 400V mówimy o ok. 8-9 A, podczas gdy dla 230V prąd ten może wynosić 17-20 A, a nawet więcej. Prąd jest głównym czynnikiem powodującym nagrzewanie się kabla. Im wyższy prąd, tym większe straty energii w postaci ciepła. Dlatego właśnie dla silnika 4 kW zasilanego z sieci jednofazowej konieczne jest zastosowanie kabla o znacznie większym przekroju, aby bezpiecznie odprowadzić generowane ciepło i zapobiec nadmiernym spadkom napięcia.

Minimalny bezpieczny przekrój: dlaczego 3x4 mm² to absolutna podstawa?

W przypadku silnika 4 kW zasilanego z sieci jednofazowej 230V, absolutnym i nieprzekraczalnym minimum jest zastosowanie kabla miedzianego o przekroju 3x4 mm². Taki kabel jest w stanie bezpiecznie przenieść prąd znamionowy silnika i zapewnić odpowiednią obciążalność. Jednakże, podobnie jak w przypadku instalacji trójfazowej, jeśli odległość od punktu zasilania do silnika jest większa niż kilkanaście metrów, lub jeśli warunki ułożenia kabla są trudne (np. w peszlu, gdzie przepływ powietrza jest ograniczony), zaleca się zastosowanie kabla 3x6 mm². Pozwoli to na dalszą redukcję spadków napięcia i zapewni jeszcze większy margines bezpieczeństwa.

Nie tylko kabel! Jakie zabezpieczenie dobrać do silnika 4 kW, by uniknąć problemów?

Sam dobór odpowiedniego kabla to połowa sukcesu. Równie ważne jest prawidłowe dobranie zabezpieczenia nadprądowego, które ochroni instalację przed skutkami zwarć i przeciążeń. Właściwe zabezpieczenie, dopasowane do charakterystyki pracy silnika, zapobiegnie niepotrzebnym wyłączeniom i zapewni bezpieczeństwo.

Wyłącznik nadprądowy 16A czy 20A? Charakterystyka "C" jako klucz do bezproblemowego rozruchu

Dobór wyłącznika nadprądowego zależy od napięcia zasilania. Dla silnika 4 kW zasilanego trójfazowo (400V), zaleca się stosowanie wyłącznika o charakterystyce "C" i prądzie znamionowym 16A lub 20A. Charakterystyka "C" jest kluczowa, ponieważ zapewnia ona możliwość chwilowego przeciążenia prądowego podczas rozruchu silnika, który pobiera znacznie większy prąd w tej fazie. Dzięki temu wyłącznik nie będzie wybijał przy każdym starcie maszyny. Natomiast dla silnika 4 kW zasilanego jednofazowo (230V), ze względu na wyższy prąd, wymagane jest zabezpieczenie o prądzie znamionowym co najmniej 25A, również z charakterystyką "C". Według danych z enovus.pl, prawidłowy dobór bezpiecznika jest kluczowy, aby uniknąć kosztownych błędów i zapewnić ciągłość pracy urządzeń.

Przeczytaj również: Arot czy Peszel? Wybierz rurę osłonową mądrze!

Rola wyłącznika różnicowoprądowego w ochronie przeciwporażeniowej

Oprócz zabezpieczenia nadprądowego, każda nowoczesna instalacja elektryczna powinna być wyposażona w wyłącznik różnicowoprądowy (RCD lub FI). Jego główną funkcją jest ochrona ludzi przed porażeniem prądem elektrycznym. Wyłącznik ten monitoruje prąd płynący w przewodach fazowych i powracający przewodem neutralnym. W przypadku wystąpienia upływu prądu (np. na skutek uszkodzenia izolacji lub kontaktu człowieka z elementami pod napięciem), wyłącznik ten bardzo szybko odcina zasilanie, minimalizując ryzyko porażenia. Jest to element obowiązkowy w większości instalacji i stanowi kluczowe zabezpieczenie przeciwporażeniowe.

Najczęstsze błędy przy podłączaniu silnika 4 kW i jak ich unikać

Podczas instalacji silnika 4 kW można popełnić kilka typowych błędów, które negatywnie wpływają na bezpieczeństwo i działanie urządzenia. Świadomość tych pułapek pozwala na uniknięcie problemów i zapewnienie długiej oraz bezawaryjnej pracy silnika.

• Błąd #1: Ignorowanie odległości i oszczędzanie na przekroju kabla

  Najczęstszym błędem jest traktowanie długości trasy kablowej jako nieistotnego czynnika. Oszczędzanie na grubości kabla, zwłaszcza przy dłuższych dystansach, prowadzi do nadmiernych spadków napięcia, przegrzewania się przewodu i potencjalnego uszkodzenia silnika. Pamiętaj, że koszt grubszego kabla jest nieporównywalnie niższy niż koszt naprawy lub wymiany uszkodzonego silnika czy instalacji.

• Błąd #2: Niewłaściwe zabezpieczenie, które wybija przy każdym starcie

  Zastosowanie wyłącznika nadprądowego o zbyt niskim prądzie znamionowym lub niewłaściwej charakterystyce (np. "B" zamiast zalecanej "C") jest częstym powodem problemów. Silnik podczas rozruchu pobiera prąd wielokrotnie większy niż znamionowy. Jeśli zabezpieczenie jest zbyt czułe, będzie wybijać przy każdym uruchomieniu maszyny, uniemożliwiając jej pracę. Kluczowe jest dobranie zabezpieczenia z charakterystyką "C" i odpowiednim prądem znamionowym.

• Błąd #3: Stosowanie kabla czterożyłowego (4x) w nowej instalacji dlaczego to już nieaktualne?

  W przypadku nowych instalacji trójfazowych, stosowanie kabli czterożyłowych (L1, L2, L3, PEN) jest już przestarzałe i niezgodne z obecnymi normami bezpieczeństwa. Nowoczesne instalacje, zgodnie z systemem TN-S, wymagają kabla pięciożyłowego (L1, L2, L3, N, PE). Zapewnia to pełną separację przewodu neutralnego (N) od przewodu ochronnego (PE), co jest kluczowe dla bezpieczeństwa i prawidłowego działania systemów ochrony przeciwporażeniowej.
