Łączenie przewodów elektrycznych, zwłaszcza gdy mamy do czynienia z różnymi typami jednodrutowym (drut) i wielodrutowym (linka) to zadanie, które pojawia się w domowych instalacjach częściej, niż mogłoby się wydawać. Czy to podczas montażu nowej lampy, czy podłączania kolejnego gniazdka, prędzej czy później staniemy przed tym wyzwaniem. Wielu z nas, chcąc zaoszczędzić czas lub po prostu nie wiedząc, jak inaczej to zrobić, sięga po najprostszą metodę: skręcenie przewodów i zaizolowanie ich taśmą. Muszę jednak od razu rozwiać wszelkie wątpliwości: takie rozwiązanie jest nie tylko nieprofesjonalne, ale przede wszystkim niebezpieczne. W tym artykule pokażę Ci, dlaczego tak jest i, co ważniejsze, jakie są bezpieczne i sprawdzone sposoby na trwałe połączenie drutu z linką.
Dlaczego proste skręcenie drutu z linką to poważny błąd

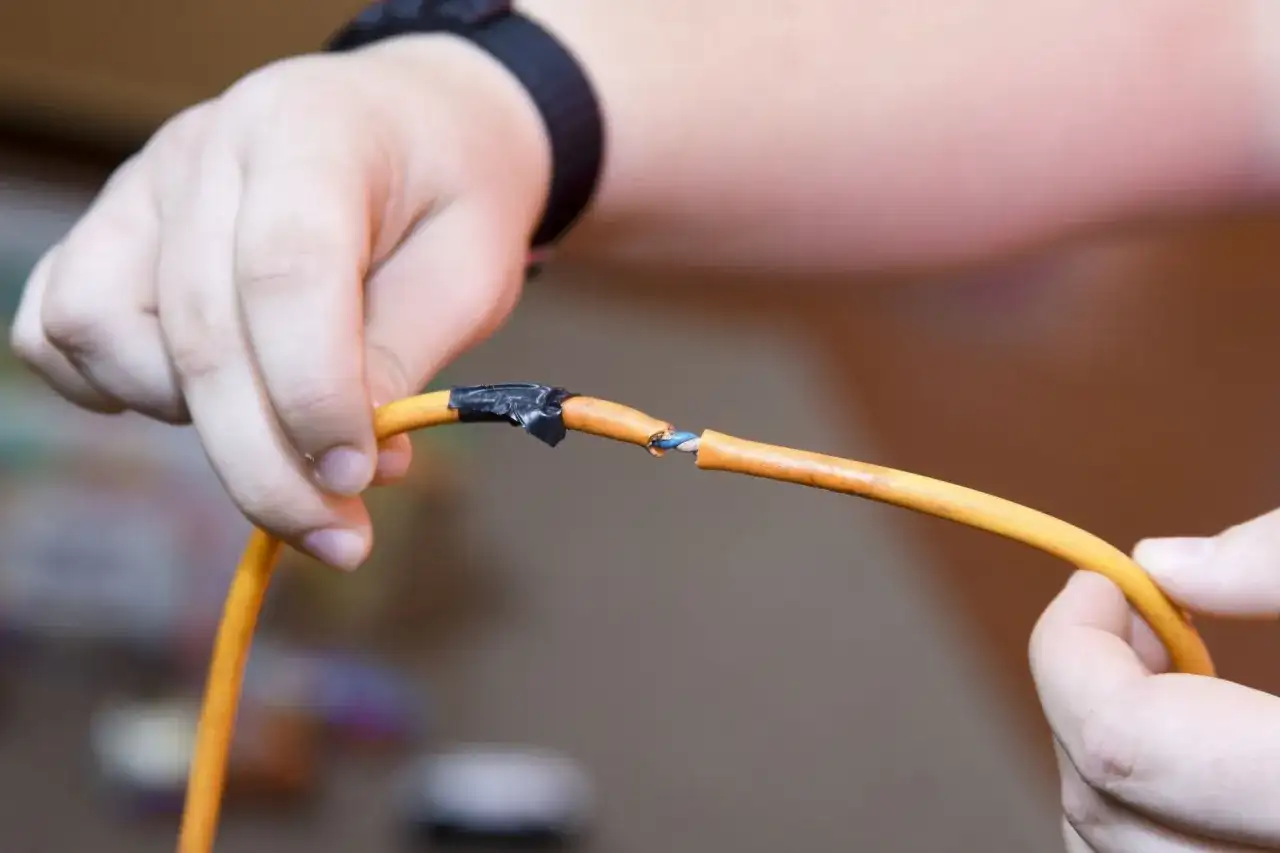

Zacznijmy od sedna problemu. Dlaczego tak powszechna, a zarazem tak bardzo odradzana metoda, jak bezpośrednie skręcanie drutu z linką, jest w rzeczywistości receptą na kłopoty? Powodów jest kilka, a każdy z nich prowadzi do potencjalnie groźnych konsekwencji. Chodzi tu nie tylko o estetykę, ale przede wszystkim o bezpieczeństwo i niezawodność naszej instalacji elektrycznej.
Ukryte zagrożenie: dlaczego takie połączenie jest niestabilne i niebezpieczne
Wyobraźmy sobie drut jest sztywny, zwarty. Linka natomiast składa się z wielu cienkich drucików, które są elastyczne. Kiedy próbujemy je połączyć przez zwykłe skręcenie, te cienkie druciki linki nie tworzą jednolitego, stabilnego kontaktu z powierzchnią drutu. Z czasem, pod wpływem drgań, zmian temperatury czy nawet zwykłego ruchu kabla, połączenie to może się poluzować. To tak, jakbyśmy próbowali połączyć dwie nierówne powierzchnie, licząc na to, że się same utrzymają. W elektryce takie luźne połączenie to prosta droga do problemów.
Przegrzewanie się i ryzyko pożaru – konsekwencje słabego styku elektrycznego
Gdy styk elektryczny nie jest idealny, pojawia się zwiększony opór. Im większy opór w miejscu połączenia, tym więcej energii elektrycznej zamieniane jest na ciepło. To właśnie dlatego połączenia wykonane przez zwykłe skręcenie mają tendencję do nagrzewania się. Przegrzewanie może prowadzić do uszkodzenia izolacji przewodów, a w skrajnych przypadkach do zwarcia, a nawet pożaru. Według danych, bezpośrednie skręcanie drutu z linką nie gwarantuje odpowiedniej powierzchni styku, co jest kluczowe dla bezpiecznego przepływu prądu. To ryzyko, którego absolutnie nie warto podejmować.
Przewodnik po bezpiecznych metodach: 3 sprawdzone sposoby na połączenie drutu z linką
Skoro już wiemy, czego unikać, przejdźmy do konkretów. Na szczęście istnieje kilka sprawdzonych i bezpiecznych metod, które pozwolą nam na trwałe i niezawodne połączenie drutu z linką. Każda z nich ma swoje zalety i sprawdzi się w nieco innych sytuacjach, ale wszystkie zapewniają znacznie wyższy poziom bezpieczeństwa niż tradycyjne skręcanie.
Metoda #1: Szybkozłączki WAGO – najszybsze i najpewniejsze rozwiązanie dla każdego
Jeśli szukasz rozwiązania, które jest szybkie, proste i niezwykle bezpieczne, to szybkozłączki instalacyjne, takie jak popularne WAGO, są strzałem w dziesiątkę. Szczególnie modele uniwersalne, na przykład z serii 221 lub 222, są idealne do łączenia zarówno drutu, jak i linki. Ich obsługa jest banalnie prosta: wystarczy odizolować końcówki przewodów na odpowiednią długość często na złączce znajduje się oznaczenie, jak długo należy zdjąć izolację włożyć je do odpowiednich otworów i zamknąć dźwignię. Nie potrzebujesz żadnych dodatkowych narzędzi, a połączenie jest pewne i stabilne. To zdecydowanie moje ulubione rozwiązanie w większości domowych zastosowań.
Metoda #2: Tradycyjna kostka śrubowa – jak poprawnie jej użyć z drutem i linką?
Kostki śrubowe, czyli potocznie zwane kostkami elektrycznymi, to rozwiązanie znane od lat i wciąż skuteczne, pod warunkiem, że zastosujemy je poprawnie. Klucz tkwi w odpowiednim przygotowaniu linki. Ponieważ jest ona elastyczna i składa się z wielu drucików, bezpośrednie włożenie jej pod śrubę może spowodować, że niektóre druciki zostaną ściśnięte, inne nie, a z czasem połączenie może się poluzować. Aby temu zapobiec, końcówkę linki należy albo zatulejkować czyli nałożyć na nią specjalną tulejkę zaciskową i zaprasować ją przy pomocy zaciskarki albo pocynować, czyli pokryć cyną lutowniczą. Cynowanie usztywnia końcówkę i zapobiega rozplataniu się drucików. Dopiero tak przygotowaną linkę można bezpiecznie wkręcić pod śrubę w kostce.
Metoda #3: Lutowanie – kiedy jest dobrym wyborem i jak je wykonać krok po kroku?
Lutowanie to metoda, która daje bardzo pewne i trwałe połączenie elektryczne. Jednak w kontekście typowych instalacji domowych, szczególnie tych wykonywanych w puszkach rozgałęźnych, jest ona zazwyczaj mniej praktyczna i bardziej czasochłonna niż wspomniane wcześniej metody. Lutowanie wymaga pewnej wprawy i odpowiedniego sprzętu. Proces wygląda następująco: najpierw łączymy ze sobą drut i linkę (pamiętając o wcześniejszym pocynowaniu końcówki linki), następnie za pomocą lutownicy i spoiwa lutowniczego tworzymy trwałe połączenie. Na koniec, dla bezpieczeństwa i izolacji, całość należy zabezpieczyć koszulką termokurczliwą. Choć lutowanie jest świetne w elektronice, w standardowej elektryce domowej często wybieramy szybsze i równie bezpieczne alternatywy.
Przygotowanie to klucz do sukcesu: jak prawidłowo przygotować przewody?
Niezależnie od tego, którą metodę połączenia wybierzemy, kluczowe jest odpowiednie przygotowanie przewodów. To właśnie na tym etapie często popełniane są błędy, które mogą mieć poważne konsekwencje. Dlatego poświęćmy chwilę na omówienie najważniejszych kroków przygotowawczych.
Krok 1: Bezpieczeństwo absolutne – jak upewnić się, że prąd jest wyłączony?
To jest absolutnie najważniejszy krok, od którego zawsze należy zaczynać. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie w obwodzie i sprawdzić jego brak za pomocą próbnika napięcia. Nie polegaj na swoim szczęściu ani na tym, że "przecież nic się nie stanie". Wyłącz bezpiecznik odpowiedzialny za dany obwód, a następnie użyj próbnika napięcia, aby upewnić się, że w przewodach, z którymi będziesz pracować, faktycznie nie ma napięcia. Dopiero wtedy możesz przystąpić do dalszych czynności.
Krok 2: Ile izolacji usunąć? Perfekcyjna długość dla każdej metody
Długość odizolowanego fragmentu przewodu ma znaczenie. Zbyt krótki fragment może nie zapewnić pewnego styku, a zbyt długi może sprawić, że izolacja znajdzie się pod śrubą dociskową lub w miejscu, gdzie nie powinna. W przypadku szybkozłączek WAGO, często na obudowie znajduje się oznaczenie, jak długo należy zdjąć izolację. W przypadku kostek śrubowych, odizoluj tyle przewodu, aby jego nieizolowana część w całości znalazła się pod śrubą dociskową, ale jednocześnie izolacja kończyła się tuż przy krawędzi śruby. Zbyt długi nieizolowany fragment to ryzyko zwarcia.
Krok 3: Jak "poskromić" linkę? Technika tulejkowania i cynowania końcówek
Jak już wspominałem, linka wymaga specjalnego traktowania. Aby zapobiec rozplataniu się jej delikatnych drucików i zapewnić pewny styk, stosujemy dwie główne techniki. Tulejkowanie polega na nałożeniu na końcówkę linki metalowej tulejki i zaprasowaniu jej specjalną zaciskarką. Daje to bardzo solidne i pewne połączenie, idealne do kostek śrubowych. Alternatywą jest cynowanie, czyli pokrycie końcówki linki cyną lutowniczą. Jest to metoda prostsza, jeśli nie mamy zaciskarki, ale może być mniej trwała w miejscach narażonych na silne wibracje. Obie metody skutecznie "poskramiają" linkę i przygotowują ją do bezpiecznego połączenia.
Jakie narzędzia będą Ci potrzebne? Skompletuj swój zestaw majsterkowicza
Aby praca była nie tylko bezpieczna, ale i efektywna, warto mieć pod ręką odpowiednie narzędzia. Nie potrzebujesz od razu całego warsztatu, ale kilka podstawowych przyrządów znacznie ułatwi Ci zadanie.
Niezbędne minimum: ściągacz izolacji, próbnik napięcia i wkrętak
Każdy majsterkowicz powinien mieć w swoim zestawie ściągacz izolacji. To narzędzie pozwala na precyzyjne i szybkie usunięcie izolacji z przewodu, bez uszkadzania jego żył. Kluczowym elementem bezpieczeństwa jest próbnik napięcia najlepiej elektroniczny, który nie tylko wskaże obecność napięcia, ale często również jego przybliżoną wartość. Nie zapominajmy też o podstawowym narzędziu do pracy z kostkami śrubowymi wkrętaku. W zależności od typu kostki, może to być wkrętak płaski lub krzyżakowy.
Narzędzia dla profesjonalistów: zaciskarka do tulejek i lutownica
Jeśli planujesz częściej pracować z kostkami śrubowymi lub chcesz osiągnąć najwyższą jakość połączeń, zainwestuj w zaciskarkę do tulejek. Jest to narzędzie, które profesjonalnie przygotuje linkę do połączenia. Natomiast jeśli myślisz o metodzie lutowania, niezbędna będzie lutownica wraz z odpowiednimi akcesoriami, takimi jak cyna i kalafonia. Pamiętaj, że dobre narzędzia to nie tylko wygoda, ale przede wszystkim bezpieczeństwo i pewność wykonanej pracy.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy łączeniu przewodów
Na koniec chciałbym zwrócić Twoją uwagę na kilka najczęściej popełnianych błędów. Ich świadomość pozwoli Ci uniknąć problemów i zapewnić trwałość oraz bezpieczeństwo Twojej instalacji elektrycznej.
Błąd #1: Wciskanie nieprzygotowanej linki do kostki śrubowej
To klasyczny błąd, który wynika z pośpiechu lub niewiedzy. Jak już wielokrotnie podkreślałem, linka musi być odpowiednio przygotowana zatulejkowana lub ocynowana. Włożenie nieprzygotowanej linki pod śrubę to pewność, że połączenie będzie niestabilne, z czasem się poluzuje, a druciki mogą się uszkodzić, prowadząc do przegrzewania. Zawsze przygotuj linkę przed włożeniem jej do kostki śrubowej.
Błąd #2: Wybór nieodpowiedniego typu szybkozłączki (np. tylko do drutów)
Nie wszystkie szybkozłączki są takie same. Na rynku dostępne są modele przeznaczone wyłącznie do przewodów jednodrutowych. Użycie ich do połączenia linki skończy się tak samo źle, jak próba skręcenia przewodów. Zawsze sprawdzaj oznaczenia na opakowaniu lub samej złączce i upewnij się, że jest to model uniwersalny, przeznaczony do łączenia zarówno drutu, jak i linki (np. wspomniane serie WAGO 221 lub 222).
Przeczytaj również: Jaki kabel do licznika 3-fazowego? Wybierz mądrze!
Błąd #3: Zbyt słabe dokręcenie śruby lub niedomknięta dźwignia złączki
Połączenie musi być pewne. Zbyt słabo dokręcona śruba w kostce śrubowej lub niedomknięta do końca dźwignia w szybkozłączce oznacza luźny styk. A luźny styk to zwiększony opór, nagrzewanie się i ryzyko awarii. Po każdym połączeniu upewnij się, że jest ono stabilne i solidne.
