Wybór odpowiedniego okablowania sieciowego to fundament każdej stabilnej i szybkiej sieci komputerowej. Niezależnie od tego, czy jesteś instalatorem, administratorem sieci, czy po prostu planujesz modernizację domowej sieci, świadome podejście do zakupu kabli teleinformatycznych jest kluczowe. Ten artykuł to Twój kompleksowy przewodnik po świecie „skrętek”, który pomoże Ci zrozumieć ich rodzaje, parametry i zastosowania, aby uniknąć kosztownych błędów.
Kluczowe aspekty wyboru kabli teleinformatycznych dla stabilnej i wydajnej sieci
- Kategorie kabli (np. Kat. 5e, 6, 6A) określają maksymalną przepustowość i pasmo przenoszenia, wpływając na prędkość sieci.
- Ekranowanie (U/UTP, F/UTP, S/FTP) chroni sygnał przed zakłóceniami elektromagnetycznymi, a jego wybór zależy od środowiska instalacji.
- Regulacje takie jak CPR klasyfikują kable pod kątem reakcji na ogień, co jest kluczowe dla bezpieczeństwa budynków.
- Właściwy dobór kabla to inwestycja, która zapobiega spadkom prędkości, problemom z bezpieczeństwem i kosztownym błędom instalacyjnym.
- Należy zwrócić uwagę na typ żyły (drut/linka) oraz powłokę (PVC/LSZH), dostosowując je do przeznaczenia i warunków.
Dlaczego dobór właściwego kabla teleinformatycznego to inwestycja, która się zwraca
W dzisiejszym świecie, gdzie prędkość i niezawodność połączenia internetowego są na wagę złota, wybór odpowiedniego kabla teleinformatycznego to znacznie więcej niż tylko techniczny detal. To strategiczna inwestycja, która procentuje przez lata. Niewłaściwie dobrany lub niskiej jakości kabel może stać się wąskim gardłem, ograniczając potencjał nawet najszybszego łącza internetowego i niwecząc wysiłki włożone w budowę nowoczesnej infrastruktury sieciowej. Inwestując w dobry kabel, zapewniasz sobie spokój ducha, stabilność działania i unikasz przyszłych kosztów związanych z naprawami czy modernizacją.
Fundament stabilnej sieci: Jak zły kabel może zniweczyć potencjał najszybszego internetu?
Wyobraź sobie, że masz najszybsze łącze internetowe dostępne na rynku, ale do jego podłączenia używasz kabla, który nie jest w stanie przenieść danych z odpowiednią prędkością. To tak, jakby mieć sportowy samochód z silnikiem od malucha jego potencjał pozostaje niewykorzystany. Kabel teleinformatyczny, często nazywany „skrętką”, jest podstawowym elementem każdej sieci przewodowej. Jeśli jego parametry, takie jak pasmo przenoszenia czy odporność na zakłócenia, są zbyt niskie, ograniczy on przepustowość całego połączenia. W efekcie, zamiast cieszyć się gigabitowym internetem, możesz doświadczać frustrujących spadków prędkości, które uniemożliwiają płynne strumieniowanie wideo w wysokiej rozdzielczości czy komfortowe granie online.
Konsekwencje błędnego wyboru: Od frustrujących spadków prędkości po zagrożenie bezpieczeństwa
Błędy w wyborze kabli teleinformatycznych to prosta droga do wielu problemów. Poza oczywistymi spadkami prędkości, możemy doświadczyć niestabilności połączenia, częstych zerwań, a także utraty pakietów danych, co jest szczególnie uciążliwe w pracy zdalnej czy podczas wideokonferencji. Ale to nie wszystko. Zakłócenia elektromagnetyczne, które nie są skutecznie tłumione przez słaby kabel, mogą wpływać na integralność przesyłanych danych, stwarzając potencjalne ryzyko dla bezpieczeństwa informacji. Co więcej, w kontekście coraz bardziej restrykcyjnych przepisów budowlanych, wybór kabli niespełniających norm palności może stanowić realne zagrożenie pożarowe w budynkach, prowadząc do poważnych konsekwencji prawnych i finansowych.
Klucz do szybkiej sieci: Jakie kategorie „skrętki” musisz znać, by nie przepłacić
Kategorie kabli teleinformatycznych to swoisty język, który opisuje ich możliwości. Określają one, jakie pasmo przenoszenia dany kabel jest w stanie obsłużyć, a co za tym idzie jaką maksymalną prędkość transmisji danych jest w stanie zapewnić. Znajomość tych kategorii pozwala na świadomy wybór, który nie tylko zapewni wymaganą wydajność, ale także pozwoli uniknąć niepotrzebnych wydatków na rozwiązania, które są po prostu zbyt zaawansowane dla naszych potrzeb.
Kat. 5e – absolutne minimum dla domu i małego biura (do 1 Gb/s)
Kategoria 5e to absolutny standard, który przez lata królował w domach i małych biurach. Ten typ kabla umożliwia transmisję danych z prędkością do 1 Gb/s, pracując w paśmie do 100 MHz. Choć na rynku dostępne są już rozwiązania szybsze, Kat. 5e nadal pozostaje w pełni wystarczający dla większości zastosowań domowych, takich jak przeglądanie internetu, streaming filmów w jakości HD czy podstawowe zadania biurowe. Jest to rozwiązanie ekonomiczne i powszechnie dostępne.
Kat. 6 – złoty standard dla wymagających użytkowników i przyszłościowych instalacji (stabilny 1 Gb/s)
Jeśli szukasz czegoś więcej niż podstawy, kategoria 6 jest doskonałym wyborem. Kable te pracują w paśmie do 250 MHz, co przekłada się na znacznie stabilniejszą transmisję 1 Gb/s na dystansie do 100 metrów, a także umożliwia osiąganie wyższych prędkości na krótszych odcinkach. Dla wielu użytkowników domowych i firm, Kat. 6 stanowi idealny kompromis między ceną a wydajnością, zapewniając zapas mocy na przyszłość i większą odporność na zakłócenia.
Kat. 6A – brama do świata 10 Gb/s: Kiedy warto w nią zainwestować?
Kategoria 6A to już krok w stronę profesjonalnych rozwiązań. Kable te obsługują pasmo do 500 MHz i są standardem dla sieci 10-Gigabit Ethernet (10GBASE-T) na dystansie do 100 metrów. Inwestycja w Kat. 6A jest uzasadniona w sytuacjach, gdy potrzebujemy ekstremalnej przepustowości na przykład w profesjonalnych instalacjach sieciowych, centrach danych, czy dla entuzjastów domowych posiadających szybkie serwery NAS lub planujących w przyszłości infrastrukturę obsługującą 10 Gb/s.
Kat. 7 i wyższe – rozwiązania dla profesjonalistów: Centra danych i zastosowania specjalne
Kategorie 7 i wyższe to rozwiązania przeznaczone dla najbardziej wymagających użytkowników i specyficznych zastosowań. Oferują one pasmo przenoszenia od 600 MHz wzwyż i zazwyczaj charakteryzują się znacznie lepszym ekranowaniem niż niższe kategorie. Są one projektowane z myślą o środowiskach, gdzie standardowe kable nie są w stanie sprostać wymaganiom, takich jak zaawansowane centra danych, stacje robocze o wysokiej wydajności czy specjalistyczne instalacje przemysłowe.
Tajemnice oznaczeń: U/UTP, F/UTP, S/FTP – co oznaczają i które ekranowanie jest Ci potrzebne
Oprócz kategorii, kluczowym parametrem kabla teleinformatycznego jest jego ekranowanie. Ekranowanie chroni przesyłany sygnał przed zewnętrznymi zakłóceniami elektromagnetycznymi (EMI), które mogą powodować błędy transmisji i spadek wydajności sieci. Oznaczenia ekranowania, zgodne z normą ISO/IEC 11801, mogą wydawać się skomplikowane, ale ich zrozumienie jest kluczowe dla wyboru odpowiedniego kabla.

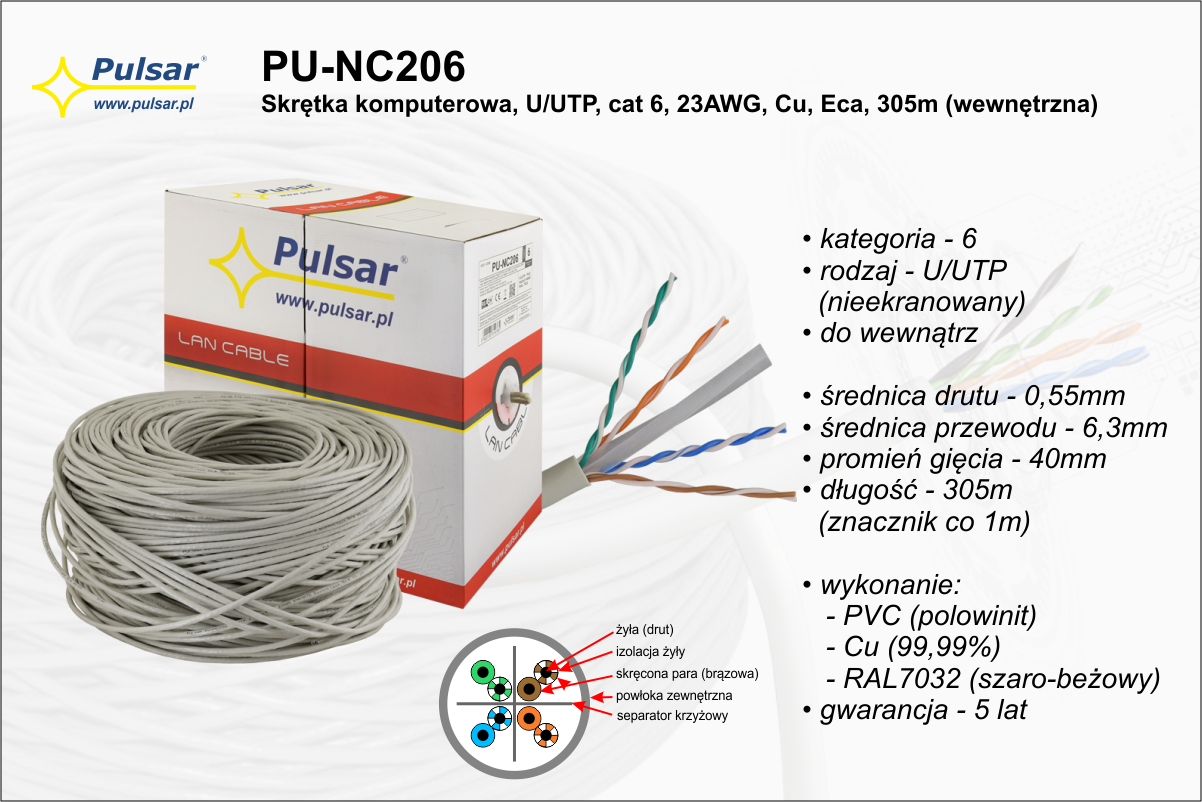

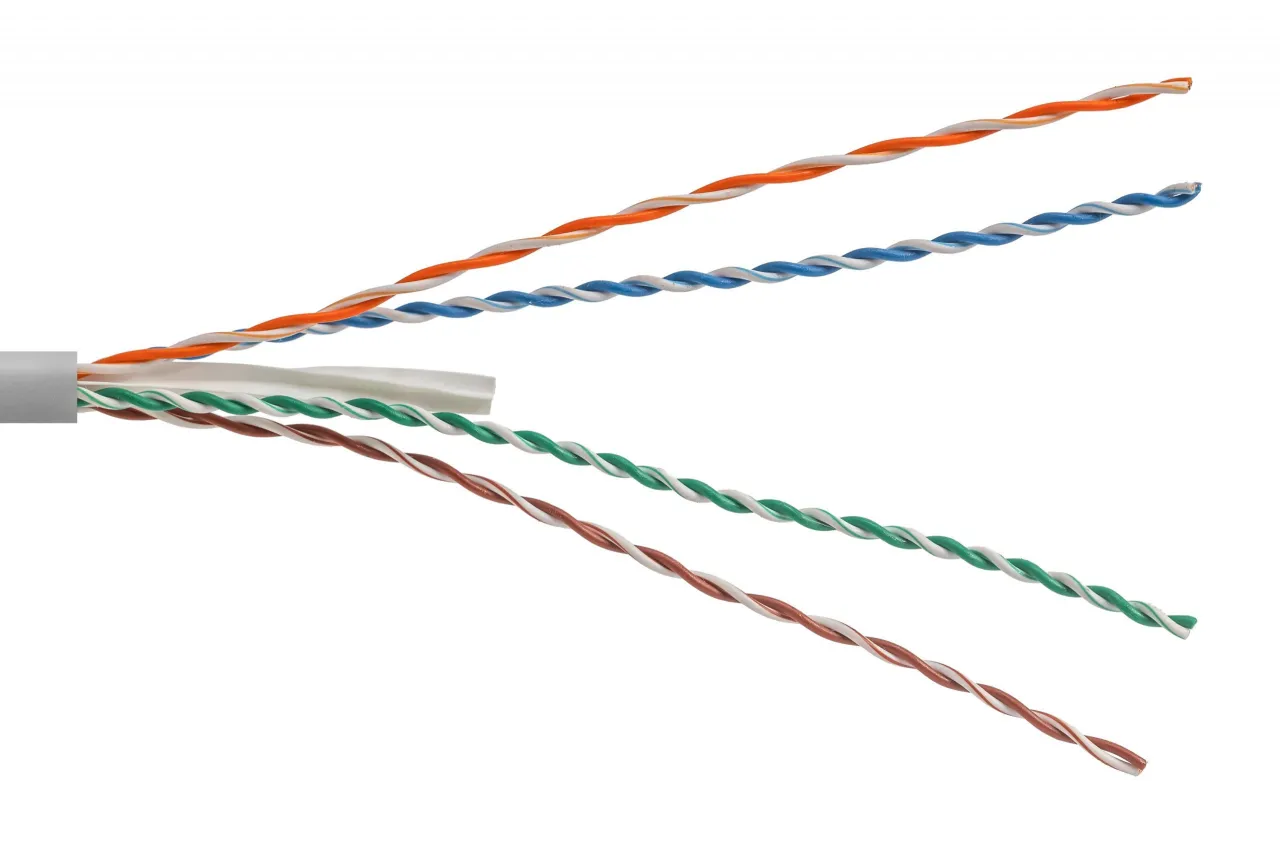

U/UTP (UTP) – Czy brak ekranu to zawsze zły pomysł? Gdzie sprawdzi się skrętka nieekranowana?
U/UTP, często nazywane po prostu UTP, to najpopularniejszy typ kabla teleinformatycznego. Oznacza on, że mamy do czynienia ze skrętką nieekranowaną. W tym rozwiązaniu każda para przewodów jest skręcona ze sobą, co samo w sobie zapewnia pewien poziom redukcji zakłóceń. Kable U/UTP są najczęściej stosowane w środowiskach o niskim ryzyku wystąpienia silnych zakłóceń elektromagnetycznych, takich jak typowe instalacje domowe czy biurowe, gdzie nie ma w pobliżu urządzeń generujących silne pole EMI, np. dużych silników elektrycznych czy transformatorów.F/UTP (FTP) – Najpopularniejszy typ ekranowany: Kiedy folia aluminiowa staje się koniecznością?
Kabel F/UTP, znany również jako FTP, to rozwiązanie, w którym wszystkie cztery pary przewodów są objęte wspólnym ekranem wykonanym z folii aluminiowej. Jest to bardzo popularny wybór, oferujący dobry kompromis między ceną a poziomem ochrony przed zakłóceniami. Folia aluminiowa stanowi skuteczną barierę dla większości zakłóceń elektromagnetycznych. Kable F/UTP są zalecane w środowiskach o umiarkowanym poziomie zakłóceń, na przykład w biurach z większą liczbą urządzeń elektronicznych lub w pobliżu instalacji elektrycznych.

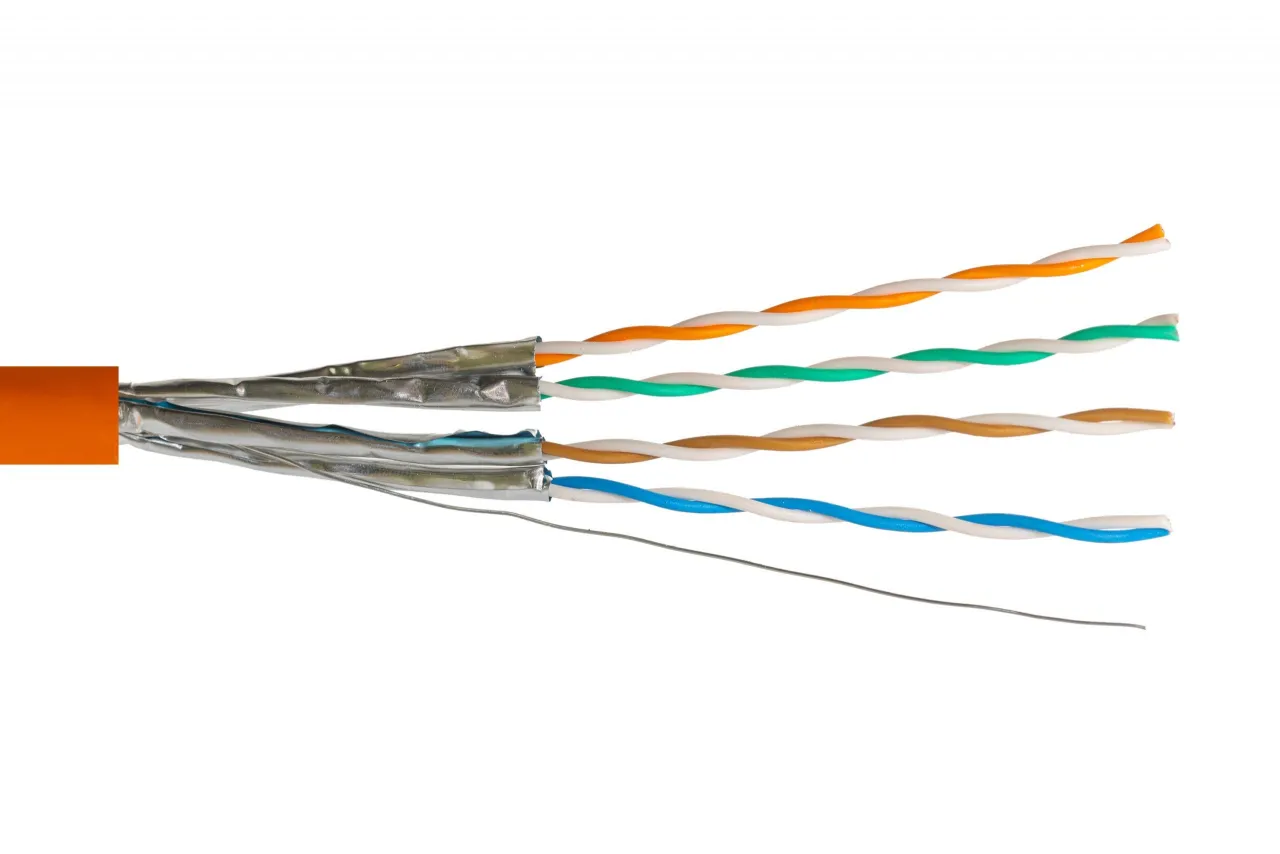

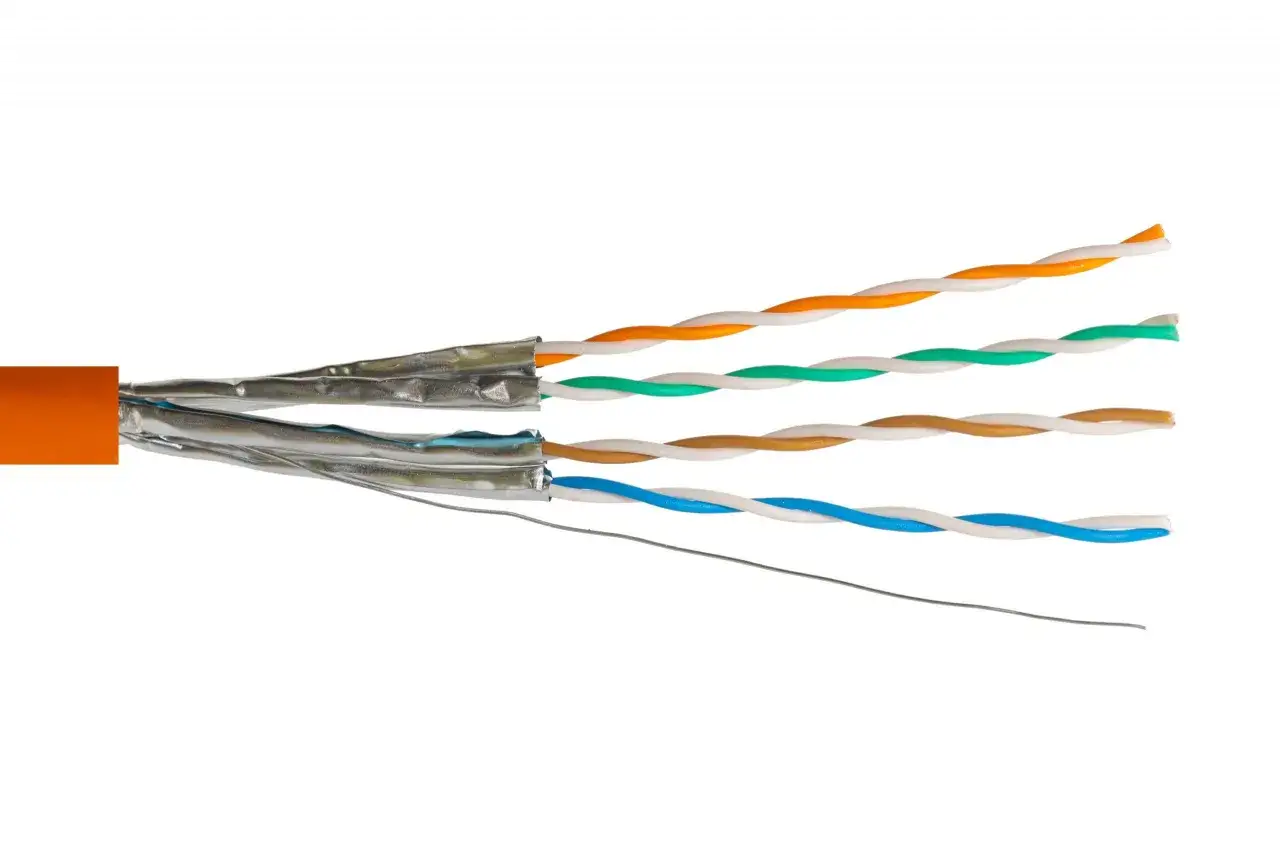

U/FTP, S/FTP, SF/UTP – Pancerne rozwiązania do zadań specjalnych: Ochrona przed ekstremalnymi zakłóceniami
Dla najbardziej wymagających środowisk, gdzie zakłócenia elektromagnetyczne są na porządku dziennym, dostępne są kable z bardziej zaawansowanym ekranowaniem. W przypadku U/FTP, każda para przewodów jest indywidualnie ekranowana folią, ale całość nie posiada dodatkowego ekranu. S/FTP oznacza, że każda para jest ekranowana folią, a dodatkowo cały kabel pokryty jest siatką ekranującą. Z kolei SF/UTP to wspólny ekran z siatki i folii dla wszystkich par. Te „pancerne” rozwiązania są niezbędne w przemyśle, serwerowniach, centrach danych i wszędzie tam, gdzie standardowe kable mogą zawieść z powodu silnych zakłóceń.
Jak czytać etykiety? Praktyczny przewodnik po symbolach XX/YTP
Rozszyfrowanie oznaczeń ekranowania XX/YTP jest prostsze, niż mogłoby się wydawać. Pierwsza litera (lub jej brak) odnosi się do ekranowania poszczególnych par, a druga do ekranowania całego kabla. Litera 'U' oznacza brak ekranu (Unshielded). Litera 'F' wskazuje na ekran z folii (Foiled), a 'S' na ekran z plecionki/siatki (Braided Shield). Przykładowo, w oznaczeniu S/FTP: 'S' oznacza, że cały kabel jest ekranowany siatką, a 'FTP' oznacza, że każda para wewnątrz jest ekranowana folią. Zrozumienie tych symboli pozwala szybko ocenić poziom ochrony, jaki oferuje dany kabel.
Nie tylko kategoria i ekran: Na co jeszcze zwrócić uwagę przy zakupie kabla sieciowego
Wybór kabla teleinformatycznego to nie tylko kwestia kategorii i rodzaju ekranowania. Istnieje kilka innych, równie ważnych parametrów, które mają bezpośredni wpływ na bezpieczeństwo, funkcjonalność i trwałość instalacji. Często pomijane w pośpiechu, mogą okazać się decydujące w dłuższej perspektywie.
Regulacja CPR – Dlaczego klasa palności kabla ma kluczowe znaczenie dla bezpieczeństwa?
Od 1 lipca 2017 roku na terenie Unii Europejskiej obowiązuje Rozporządzenie CPR (Construction Products Regulation nr 305/2011), które traktuje kable instalowane na stałe w budynkach jako wyroby budowlane. Oznacza to, że każdy taki kabel musi posiadać określoną klasę reakcji na ogień, wyrażoną w Euroklasach (od Aca do Fca). Kable o wyższych klasach (np. B2ca, Cca) są bezpieczniejsze, ponieważ wolniej się palą, wydzielają mniej dymu i nie emitują toksycznych halogenów. Producenci są zobowiązani do wystawienia Deklaracji Właściwości Użytkowych (DoP) i oznakowania produktów znakiem CE. Wybór kabla zgodnego z CPR jest kluczowy dla bezpieczeństwa ludzi i budynku, szczególnie w miejscach użyteczności publicznej.
Żyła z drutu czy linki? Czym różni się kabel instalacyjny od patchcorda?
Kable teleinformatyczne występują w dwóch podstawowych wariantach pod względem budowy żyły: z drutu jednodrutowego (solid core) lub z linki (stranded core). Kable z żyłą z drutu są sztywniejsze i przeznaczone do stałych instalacji, np. do układania w ścianach, korytkach kablowych czy podłogach technicznych. Są one bardziej odporne na uszkodzenia mechaniczne przy stałym ułożeniu. Z kolei kable z żyłą z linki, czyli popularne patchcordy, są elastyczne i przeznaczone do połączeń ruchomych między urządzeniami a gniazdkami sieciowymi, czy do podłączania urządzeń w szafach rackowych. Użycie kabla z linką w instalacji stałej może prowadzić do jego szybkiego uszkodzenia i problemów z siecią.
Powłoka PVC vs LSZH – Kiedy warto wybrać kabel bezhalogenowy o niskiej emisji dymu?
Rodzaj powłoki zewnętrznej kabla ma znaczenie, zwłaszcza w kontekście bezpieczeństwa pożarowego. Standardowa powłoka PVC (polichlorek winylu) jest elastyczna i stosunkowo tania, ale w przypadku pożaru wydziela toksyczne opary i gęsty, czarny dym, który utrudnia ewakuację. Kable LSZH (Low Smoke Zero Halogen) są bezpieczniejszą alternatywą. Choć droższe, w przypadku pożaru emitują znacznie mniej dymu i nie wydzielają toksycznych halogenów. Są one zalecane do stosowania w budynkach użyteczności publicznej, szpitalach, szkołach, serwerowniach oraz wszędzie tam, gdzie priorytetem jest bezpieczeństwo ludzi.
Praktyczny poradnik: Jak dobrać idealny kabel teleinformatyczny do konkretnego zastosowania
Teoria jest ważna, ale jak przełożyć ją na praktykę? Oto kilka scenariuszy, które pomogą Ci dobrać odpowiedni kabel do Twoich potrzeb.
Scenariusz 1: Niezawodna sieć w domu jednorodzinnym – streaming 4K i gaming bez opóźnień
W nowoczesnym domu jednorodzinnym, gdzie często korzystamy ze streamingu w 4K, gramy online i mamy coraz więcej podłączonych urządzeń (smart TV, konsole, laptopy, smartfony), warto postawić na coś więcej niż tylko minimum. Rekomendowanym wyborem będzie kabel kategorii 6, który zapewni stabilne łącze 1 Gb/s i pewien zapas na przyszłość. Jeśli budujesz nową instalację lub planujesz przyszłościowe rozwiązania, warto rozważyć kategorię 6A. W większości domów wystarczy nieekranowany kabel U/UTP, chyba że mieszkasz w pobliżu silnych źródeł zakłóceń, wtedy F/UTP może być lepszym wyborem. Pamiętaj, aby użyć kabli z żyłą drutową do instalacji w ścianach.
Scenariusz 2: Stabilne okablowanie dla małego i średniego biura – dziesiątki podłączonych urządzeń
W środowisku biurowym stabilność i niezawodność są absolutnym priorytetem. Dziesiątki podłączonych komputerów, drukarek sieciowych, serwerów i systemów VoIP wymagają solidnego okablowania. Tutaj kategoria 6 jest absolutnym minimum, a dla większych biur lub planujących rozbudowę, kategoria 6A jest zdecydowanie zalecana, aby zapewnić przepustowość dla przyszłych potrzeb. Ze względu na większą liczbę urządzeń elektronicznych, warto rozważyć kable z ekranowaniem F/UTP lub nawet S/FTP, aby zminimalizować ryzyko zakłóceń. Dla bezpieczeństwa pracowników, w nowych instalacjach zaleca się stosowanie kabli z powłoką LSZH.
Scenariusz 3: Instalacja w środowisku przemysłowym lub w pobliżu źródeł zakłóceń (EMI)
Hale produkcyjne, magazyny z dużą ilością maszyn, czy serwerownie to miejsca, gdzie zakłócenia elektromagnetyczne (EMI) są bardzo wysokie. W takich warunkach standardowe kable U/UTP lub nawet F/UTP mogą okazać się niewystarczające. Konieczne jest zastosowanie kabli z zaawansowanym ekranowaniem, takich jak S/FTP, które zapewniają maksymalną ochronę przed zakłóceniami. Należy również zwrócić uwagę na wytrzymałość mechaniczną kabli i ich odporność na czynniki zewnętrzne. W tym przypadku, wybór kabli kategorii 6A lub wyższych jest często koniecznością, aby zapewnić stabilną i nieprzerwaną pracę sieci.
Najczęstsze błędy instalacyjne, które niszczą wydajność sieci – jak ich uniknąć
Nawet najlepszy kabel można zepsuć przez niewłaściwą instalację. Oto najczęstsze błędy, których powinieneś unikać, aby Twoja sieć działała bez zarzutu.
Zbyt ostry promień zgięcia – niewidzialny wróg Twojej instalacji
Kable teleinformatyczne, zwłaszcza skrętki, mają określoną tolerancję na zginanie. Zbyt mocne zgięcie, zwłaszcza w ostrych kątach, może spowodować uszkodzenie delikatnych par przewodów wewnątrz kabla. Może to prowadzić do zwiększenia tłumienia sygnału, przesłuchów między parami i w konsekwencji do spadku prędkości oraz niestabilności połączenia. Zawsze przestrzegaj zaleceń producenta dotyczących minimalnego promienia zgięcia zazwyczaj jest to około 4-8 średnic zewnętrznych kabla. Unikaj "kantowania" kabli.
Brak separacji od kabli zasilających – jak uniknąć kosztownych zakłóceń?
Kable zasilające, zwłaszcza te prowadzące prąd o wysokim natężeniu, generują silne pola elektromagnetyczne, które mogą zakłócać sygnał w kablach teleinformatycznych. Prowadzenie kabli sieciowych równolegle i w bliskiej odległości od kabli energetycznych jest częstym błędem, który prowadzi do spadków prędkości i błędów transmisji. Zgodnie z normami, kable teleinformatyczne powinny być prowadzone z odpowiednią separacją od kabli zasilających, najlepiej pod kątem prostym lub z zachowaniem dystansu co najmniej kilkunastu centymetrów. W przypadku równoległego prowadzenia na większych odległościach, separacja powinna być jeszcze większa.
Przeczytaj również: Przewód do płyty indukcyjnej: jaki wybrać? Poradnik krok po kroku
Niewłaściwe uziemienie ekranu – kiedy ochrona staje się problemem?
W przypadku kabli ekranowanych, prawidłowe uziemienie ekranu jest kluczowe dla skutecznej ochrony przed zakłóceniami. Niewłaściwe uziemienie, na przykład podłączenie ekranu z obu stron kabla do różnych potencjałów, może prowadzić do powstania tzw. pętli masowych. Pętla masowa działa jak antena, zbierając zakłócenia i wprowadzając je do sieci, zamiast je eliminować. Zazwyczaj ekran powinien być uziemiony tylko po jednej stronie, w punkcie, gdzie znajduje się urządzenie docelowe, lub zgodnie z wytycznymi producenta systemu okablowania. W profesjonalnych instalacjach stosuje się specjalne uchwyty i systemy uziemienia.
Przyszłość okablowania strukturalnego: Czy miedź ma jeszcze szansę w starciu ze światłowodem
W obliczu rosnących wymagań dotyczących przepustowości, światłowody stają się coraz popularniejszym rozwiązaniem, szczególnie w sieciach szkieletowych i na długich dystansach. Jednakże, nie oznacza to końca ery kabli miedzianych. Kable teleinformatyczne, zwłaszcza te wyższych kategorii, takie jak 6A czy nawet przyszłe 7 i 8, nadal mają swoje mocne strony. Na krótszych dystansach, w okablowaniu strukturalnym w budynkach, są one często bardziej opłacalne i łatwiejsze w instalacji niż światłowody. Co więcej, technologia 10GBASE-T i przyszłe standardy 25/40 GbE na skrętce pokazują, że miedź wciąż ma potencjał. Prawdopodobnie będziemy obserwować koegzystencję obu technologii światłowodów tam, gdzie wymagana jest ekstremalna przepustowość i długie dystanse, oraz kabli miedzianych wewnątrz budynków i na krótszych odcinkach, gdzie oferują one optymalny stosunek ceny do wydajności.
