W dzisiejszych czasach, gdy zapotrzebowanie na energię elektryczną w domach i firmach stale rośnie, prawidłowy dobór przekroju przewodów elektrycznych staje się kluczowy dla bezpieczeństwa. Pytanie "4mm² ile amper?" pojawia się często, ale odpowiedź nie jest tak prosta, jak mogłoby się wydawać. Niewłaściwe zrozumienie tej kwestii może prowadzić do niebezpiecznego przegrzewania instalacji, a w skrajnych przypadkach nawet do pożaru.
Przewód 4mm² - ile amperów naprawdę wytrzyma? Klucz do bezpiecznej instalacji
Prosta odpowiedź na pytanie "ile amperów wytrzyma przewód 4mm²" nie istnieje, ponieważ obciążalność prądowa nie jest wartością stałą. Wyjaśnię, że zależy ona od wielu zmiennych, co czyni to zagadnienie bardziej złożonym niż mogłoby się wydawać.
Dlaczego prosta odpowiedź na to pytanie nie istnieje?
Obciążalność prądowa przewodu 4mm² jest dynamiczną wartością, na którą wpływa szereg czynników zewnętrznych i wewnętrznych. Ignorowanie tych czynników może prowadzić do przegrzewania się instalacji i zagrożenia pożarowego. To nie jest coś, co można zignorować w domowych instalacjach.
Od czego zależy obciążalność prądowa kabla? To musisz wiedzieć!
Na obciążalność prądową kabla wpływa wiele czynników. Oto te kluczowe:
- Sposób ułożenia przewodu: Czy jest on w tynku, w rurze instalacyjnej, swobodnie w powietrzu, czy może zakopany w ziemi? Każde z tych ułożeń zapewnia inne warunki chłodzenia.
- Temperatura otoczenia: Im wyższa temperatura otoczenia, tym niższa obciążalność prądowa przewodu.
- Liczba obciążonych żył w kablu: Im więcej żył w kablu jest obciążonych prądem, tym trudniejsze jest odprowadzanie ciepła.
- Materiał żyły: Głównie miedź lub aluminium. Miedź ma lepsze właściwości przewodzące.
- Rodzaj izolacji: Różne materiały izolacyjne mają różną odporność na temperaturę.
W Polsce kwestie te reguluje norma PN-HD 60364-5-52: 2011, która określa szczegółowe wymagania dotyczące instalacji elektrycznych.
Ile Amper dla kabla 4mm²? Konkretne wartości w zależności od montażu
Przyjrzyjmy się teraz konkretnym, orientacyjnym wartościom obciążalności prądowej dla przewodu miedzianego 4mm². Pamiętajmy, że są to dane przy założeniu izolacji PVC i temperatury otoczenia 30°C, które mogą się różnić w zależności od dokładnych warunków.
Przewód w tynku i rurach instalacyjnych – najczęstszy scenariusz domowy
W typowych instalacjach domowych przewody elektryczne są często układane w rurach instalacyjnych lub bezpośrednio w ścianie, pod tynkiem. W takich warunkach, gdzie odprowadzanie ciepła jest ograniczone, orientacyjna obciążalność prądowa dla przewodu 4mm² wynosi około 24-25 A.
Instalacja na wolnym powietrzu – kiedy kabel może więcej?
Gdy przewody są ułożone na wolnym powietrzu, na przykład na korytkach kablowych lub swobodnie wiszą, mają znacznie lepsze warunki do oddawania ciepła. Pozwala to na osiągnięcie wyższej obciążalności prądowej, która w tym przypadku może wynosić około 30-34 A.
Kabel ułożony w ziemi – specyficzne warunki i obciążalność
Instalacja kablowa ułożona bezpośrednio w ziemi również rządzi się swoimi prawami. Choć ziemia zapewnia pewne chłodzenie, warunki te są inne niż w powietrzu. Dla kabla 3-żyłowego o przekroju 4mm² ułożonego w ziemi, orientacyjna obciążalność prądowa wynosi około 27-28 A.

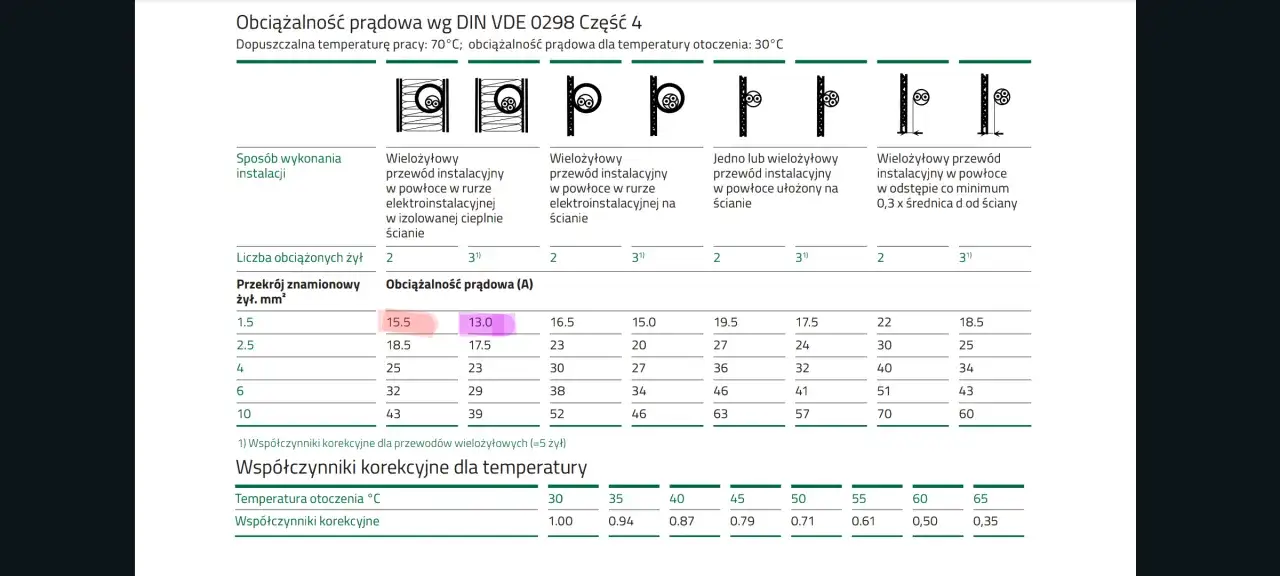

Czytelna tabela obciążalności dla przewodu miedzianego 4mm²
Aby podsumować, oto tabela przedstawiająca orientacyjne wartości obciążalności prądowej dla przewodu miedzianego 4mm² w zależności od sposobu ułożenia:
| Sposób ułożenia | Orientacyjna obciążalność (A) |
|---|---|
| W rurze instalacyjnej lub w ścianie | 24-25 |
| W powietrzu (odkryte) | 30-34 |
| W ziemi (dla kabla 3-żyłowego) | 27-28 |
To nie tylko Ampery! Czynniki, które drastycznie zmieniają wytrzymałość przewodu 4mm²
Omówiliśmy już podstawowe sposoby ułożenia, ale to nie koniec czynników wpływających na to, ile amperów bezpiecznie popłynie przez nasz przewód 4mm². Pozostałe elementy mogą znacząco wpłynąć na jego wytrzymałość.
Temperatura otoczenia: Jak upał wpływa na bezpieczeństwo Twojej instalacji?
Wzrost temperatury otoczenia ma bezpośredni, negatywny wpływ na obciążalność prądową przewodu. Wyobraźmy sobie sytuację: jeśli standardowa temperatura otoczenia wynosi 30°C, a my mamy instalację w miejscu, gdzie temperatura sięga 40°C (np. na poddaszu latem, w kotłowni), to obciążalność przewodu może spaść nawet o 10-15%. To znacząca różnica, która musi być uwzględniona przy projektowaniu instalacji w miejscach o podwyższonej temperaturze.
Liczba żył w kablu: Czy 5x4mm² wytrzyma tyle samo co 3x4mm²?
Odpowiedź brzmi: niekoniecznie. Im więcej żył w kablu jest jednocześnie obciążonych prądem, tym trudniejsze staje się efektywne odprowadzanie ciepła. Dlatego też, przewód pięciożyłowy (5x4mm²) ułożony w rurze będzie miał nieco niższą obciążalność na pojedynczą żyłę (około 27-28 A) w porównaniu do przewodu trzyżyłowego (3x4mm²), który w tych samych warunkach może przyjąć 24-25 A. To efekt kumulacji ciepła.
Długość ma znaczenie: Kiedy spadek napięcia staje się problemem?
Oprócz maksymalnego natężenia prądu, które przewód może bezpiecznie przewodzić, równie ważnym aspektem jest tzw. spadek napięcia. Na dłuższych odcinkach instalacji elektrycznej, prąd płynący przez przewód powoduje straty energii, co objawia się właśnie spadkiem napięcia na jego końcu. Nadmierny spadek napięcia może prowadzić do nieprawidłowej pracy podłączonych urządzeń na przykład żarówki będą świecić słabiej, a silniki mogą mieć problemy z rozruchem. W niektórych sytuacjach, nawet jeśli obciążalność prądowa przewodu 4mm² jest wystarczająca, konieczne może być zastosowanie przewodu o większym przekroju, aby zapewnić odpowiedni poziom napięcia na końcu linii.
Miedź kontra aluminium – dlaczego materiał żyły jest tak istotny?
Wybór materiału, z którego wykonane są żyły przewodu, ma fundamentalne znaczenie. Miedź, będąca standardem w nowoczesnych instalacjach domowych, ma znacznie lepsze właściwości przewodzące niż aluminium. Oznacza to, że przewód miedziany o danym przekroju jest w stanie bezpiecznie przewodzić większy prąd niż przewód aluminiowy o tym samym przekroju. Alternatywnie, dla tej samej obciążalności prądowej, przewód miedziany może mieć mniejszy przekrój. Dlatego też, analizując obciążalność, zazwyczaj mamy na myśli przewody miedziane.
Jak dobrać bezpiecznik do przewodu 4mm²? Zabezpiecz się przed pożarem!
Dobór odpowiedniego zabezpieczenia elektrycznego jest równie ważny, jak wybór właściwego przekroju przewodu. To właśnie zabezpieczenia chronią nas przed skutkami przeciążeń i zwarć.
Zasada doboru wyłącznika nadprądowego – ochrona przed przegrzaniem
Podstawowa zasada jest prosta: wartość prądowa wyłącznika nadprądowego (bezpiecznika) musi być niższa niż maksymalna obciążalność prądowa przewodu. Wyłącznik ma za zadanie przerwać obwód, zanim przewód zdąży się przegrzać do niebezpiecznego poziomu. Jest to absolutnie kluczowy element bezpieczeństwa każdej instalacji elektrycznej.
Bezpiecznik 20A czy 25A? Kiedy i który wybrać do instalacji z kablem 4mm²?
W przypadku przewodu o przekroju 4mm², najczęściej stosuje się zabezpieczenia nadprądowe o wartościach 20A lub 25A. Wybór konkretnego bezpiecznika zależy od warunków instalacji, o których już wspominaliśmy sposobu ułożenia kabla, temperatury otoczenia, liczby żył, a także od tego, jakie urządzenia będą zasilane z danego obwodu. W większości typowych zastosowań domowych, gdzie przewód jest ułożony w rurze lub ścianie, bezpiecznik 20A jest zazwyczaj optymalnym i bezpiecznym wyborem. Wartość 25A może być rozważana tylko w sytuacjach, gdy warunki ułożenia kabla są bardzo dobre (np. swobodnie w powietrzu) i mamy pewność, że obciążalność przewodu na to pozwala.
Rola wyłącznika różnicowoprądowego – dodatkowa ochrona przed porażeniem
Oprócz wyłączników nadprądowych, które chronią przed przeciążeniem i zwarciem, w instalacjach elektrycznych stosuje się również wyłączniki różnicowoprądowe (RCD). Ich głównym zadaniem jest ochrona ludzi przed porażeniem elektrycznym w przypadku uszkodzenia izolacji i przepływu prądu do ziemi. RCD reagują na niewielkie różnice w prądzie płynącym w przewodzie fazowym i neutralnym, szybko przerywając obwód. Są one obowiązkowe w wielu obwodach i stanowią niezwykle ważne uzupełnienie ochrony.
Praktyczne zastosowania przewodów 4mm² - gdzie najczęściej je spotkasz?
Przewody o przekroju 4mm² nie są stosowane wszędzie, ale znajdują swoje miejsce w instalacjach, gdzie wymagane jest zasilanie urządzeń o większym poborze mocy. Oto kilka typowych przykładów:
Zasilanie płyty indukcyjnej lub piekarnika elektrycznego
Płyty indukcyjne i nowoczesne piekarniki elektryczne to jedne z najbardziej energochłonnych urządzeń AGD. Ich moc może sięgać kilku kilowatów, dlatego wymagają one solidnego zasilania, do którego często wykorzystuje się przewody o przekroju 4mm².
Gniazda siłowe w garażu i warsztacie
W garażach i warsztatach często podłączamy elektronarzędzia, spawarki czy inne maszyny, które potrzebują większej mocy. Gniazda siłowe, często trójfazowe, do zasilania takich urządzeń, zazwyczaj wymagają zastosowania przewodów 4mm² lub nawet większych.
Zasilanie przepływowych podgrzewaczy wody
Przepływowe podgrzewacze wody, szczególnie te o dużej mocy, również należą do grupy urządzeń o znacznym zapotrzebowaniu na energię elektryczną. Z tego powodu, ich instalacja często wymaga użycia przewodów o przekroju 4mm².
Najczęstsze błędy przy stosowaniu przewodów 4mm² i jak ich unikać
Nawet najlepsze materiały i narzędzia mogą okazać się nieskuteczne, jeśli popełnimy podstawowe błędy. Oto kilka najczęściej spotykanych pułapek przy stosowaniu przewodów 4mm²:
Ignorowanie warunków montażu i stosowanie wartości "z internetu"
Jednym z największych błędów jest poleganie wyłącznie na ogólnych wartościach obciążalności znalezionych w internecie, bez uwzględnienia specyfiki danej instalacji. To, że przewód 4mm² "powinien wytrzymać" określoną liczbę amperów w teorii, nie oznacza, że tak będzie w praktyce, gdy jest ciasno upchany w rurze lub pracuje w wysokiej temperaturze. Zawsze analizuj warunki montażu!
Błędny dobór zabezpieczeń – prosta droga do katastrofy
Zbyt wysokie zabezpieczenie w stosunku do obciążalności przewodu to prosta droga do przegrzania i potencjalnego pożaru. Przewód będzie się nagrzewał, a bezpiecznik nie zadziała. Z drugiej strony, zbyt niskie zabezpieczenie będzie powodować ciągłe wyłączanie się prądu, co jest uciążliwe. Prawidłowy dobór zabezpieczeń jest absolutnie krytyczny dla bezpieczeństwa.
Przeczytaj również: Grubość przewodu a prąd - Jak dobrać bezpieczny kabel?
Przeciążanie obwodów – kiedy jeden kabel to za mało?
Często zdarza się, że do jednego obwodu podłączamy zbyt wiele urządzeń o dużej mocy. W takich sytuacjach nawet przewód 4mm² może okazać się niewystarczający. Jeśli widzimy, że obwód jest regularnie przeciążany, warto rozważyć rozdzielenie obciążenia na kilka niezależnych obwodów lub zastosowanie przewodu o większym przekroju. Lepiej zapobiegać niż leczyć.
