Wybór odpowiedniego przekroju przewodu elektrycznego to fundament bezpiecznej i wydajnej instalacji w każdym domu. Ten artykuł wyjaśni kluczową zależność między grubością kabla a maksymalnym prądem, jaki może przez niego przepływać, dostarczając praktycznych wskazówek i danych niezbędnych do podjęcia świadomych decyzji.
Kluczowe zasady doboru przewodów elektrycznych
- Obciążalność prądowa długotrwała (Iz) to najważniejszy parametr określający maksymalny bezpieczny prąd.
- Przekrój żyły, materiał, sposób ułożenia i temperatura otoczenia to główne czynniki wpływające na obciążalność.
- Spadek napięcia jest równie istotny, szczególnie na długich odcinkach, aby zapewnić prawidłową pracę urządzeń.
- Dla typowych instalacji domowych w Polsce stosuje się przewody miedziane o przekrojach 1.5 mm² (oświetlenie) i 2.5 mm² (gniazdka).
- Norma PN-HD 60364-5-52: 2011 jest podstawą prawną i techniczną doboru przewodów.

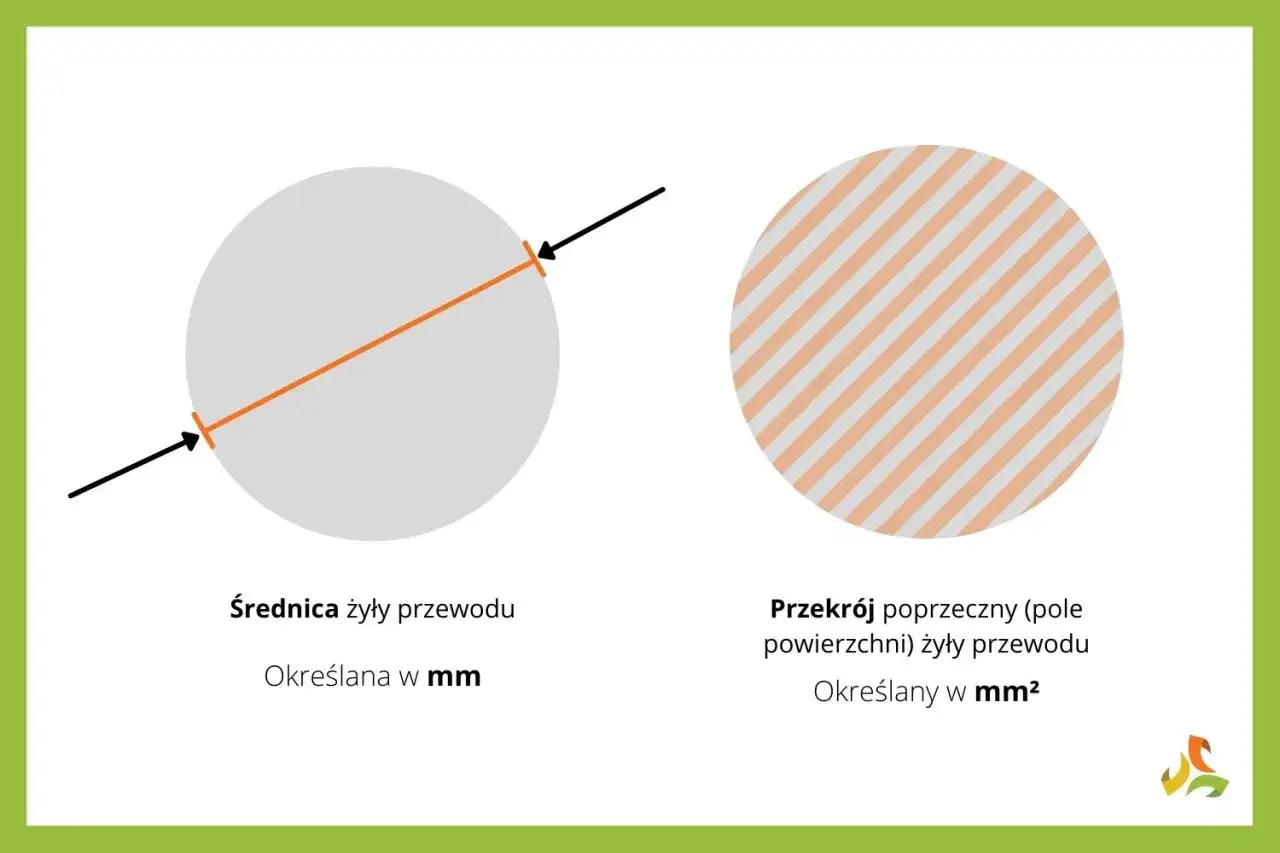

Dlaczego grubość przewodu ma kluczowe znaczenie dla bezpieczeństwa Twojego domu?
Grubość przewodu to nie tylko kwestia jego zdolności do przenoszenia prądu. To przede wszystkim fundamentalny aspekt bezpieczeństwa, od którego zależy ochrona domowników i mienia przed potencjalnymi zagrożeniami. Ignorowanie tej zasady może prowadzić do poważnych konsekwencji, dlatego zrozumienie tej zależności jest absolutnie kluczowe dla każdego, kto zajmuje się instalacjami elektrycznymi.

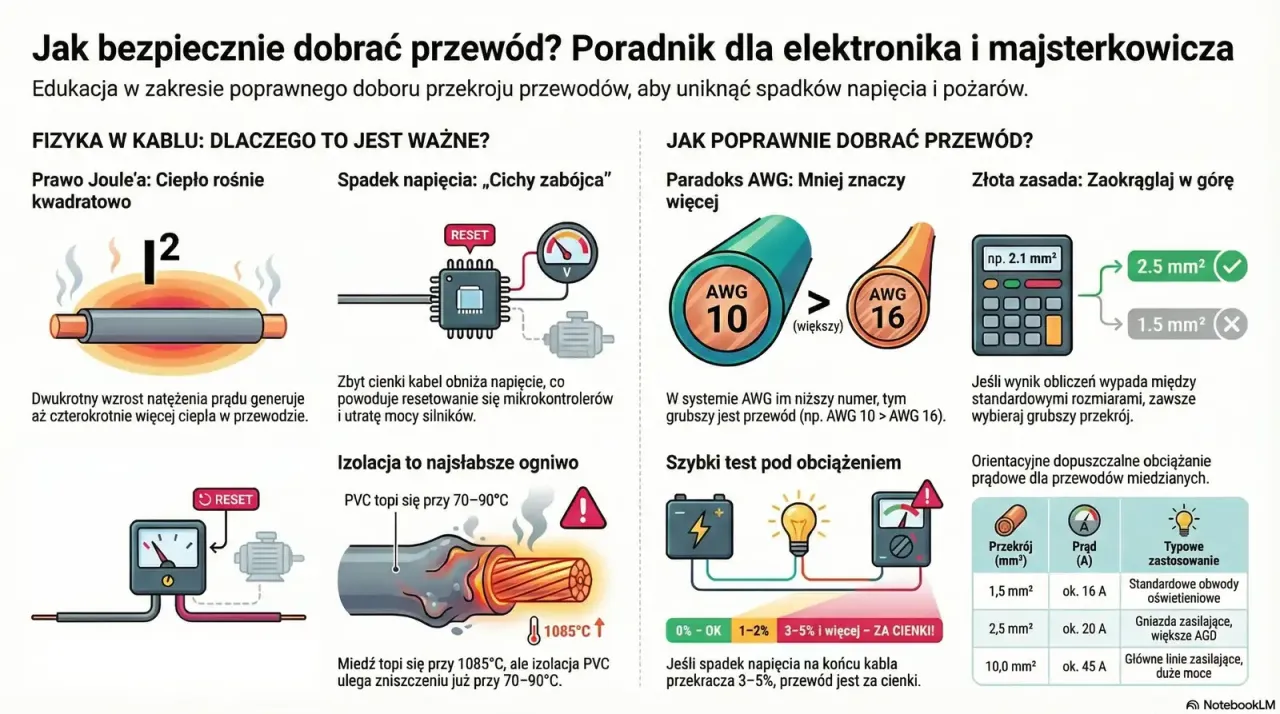

Prawo fizyki, którego nie można zignorować: opór, ciepło i prąd
Każdy materiał, przez który przepływa prąd elektryczny, stawia pewien opór. Można to porównać do przepływu wody przez rurę im cieńsza rura, tym większy opór dla wody, a co za tym idzie, mniejsze ciśnienie na jej końcu. W przypadku przewodów elektrycznych, im mniejszy przekrój żyły, tym większy opór elektryczny. Zgodnie z prawem Joule'a-Lenza, przepływ prądu przez przewód o większym oporze powoduje wydzielanie się ciepła. Jeśli ten prąd jest zbyt duży w stosunku do grubości przewodu, ciepło wydziela się w nadmiarze, prowadząc do niebezpiecznego przegrzania.
Czym grozi zastosowanie zbyt cienkiego kabla? Ryzyko przegrzania i pożaru
Zastosowanie przewodu o zbyt małym przekroju dla danego obciążenia prądowego to prosta droga do kłopotów. Głównym zagrożeniem jest wspomniane już przegrzanie. Izolacja przewodu, która ma chronić przed zwarciami i porażeniem, pod wpływem nadmiernej temperatury może się topić, kruszyć i tracić swoje właściwości. To z kolei drastycznie zwiększa ryzyko zwarcia, uszkodzenia podłączonych urządzeń, a w najgorszym scenariuszu wywołania pożaru. Jest to jeden z najczęstszych i najbardziej niebezpiecznych błędów popełnianych w domowych instalacjach elektrycznych.
Obciążalność prądowa długotrwała – klucz do poprawnego doboru przewodu
Aby uniknąć opisanych wyżej problemów, kluczowe jest zrozumienie i stosowanie pojęcia obciążalności prądowej długotrwałej. Jest to najważniejszy parametr techniczny, który bezpośrednio przekłada się na bezpieczeństwo użytkowania instalacji elektrycznej.
Co to jest obciążalność prądowa i dlaczego normy są tak ważne?
Obciążalność prądowa długotrwała (Iz) to maksymalne natężenie prądu elektrycznego, jakie przewód może bezpiecznie przenosić w sposób ciągły przez dłuższy czas, nie przekraczając dopuszczalnej temperatury pracy. Wartości te nie są przypadkowe są one ściśle określone w obowiązujących normach, takich jak polska norma PN-HD 60364-5-52: 2011. Normy te bazują na badaniach fizycznych i doświadczeniach, zapewniając, że instalacje wykonane zgodnie z ich wytycznymi są bezpieczne i niezawodne. Ignorowanie tych norm to nie tylko ryzyko prawne, ale przede wszystkim ogromne zagrożenie dla bezpieczeństwa.
Tabela mocy i amperów: Jaki przekrój przewodu miedzianego do jakiego prądu?
Poniższa tabela przedstawia uproszczone, orientacyjne wartości obciążalności prądowej dla najczęściej stosowanych przewodów miedzianych (typ YDY) w domowych instalacjach elektrycznych, przy typowych warunkach ułożenia (np. w tynku). Należy pamiętać, że są to wartości przybliżone i zawsze należy konsultować się z pełnymi danymi normatywnymi lub profesjonalistą.
| Przekrój przewodu (mm²) | Maksymalny prąd (A) | Typowe zastosowanie |
|---|---|---|
| 1.5 | 10 | Oświetlenie, niskie obciążenia |
| 2.5 | 16 | Gniazdka ogólnego przeznaczenia |
| 4 | 20-25 | Urządzenia o większej mocy (np. kuchenka elektryczna, bojler) |
| 6 | 30-35 | Urządzenia o bardzo dużej mocy, obwody siłowe |
Pamiętaj, że są to wartości orientacyjne. Rzeczywista obciążalność może się różnić w zależności od czynników opisanych poniżej.
Jak sposób ułożenia przewodu w ścianie zmienia jego wytrzymałość?
Sposób ułożenia przewodu ma ogromny wpływ na jego zdolność do oddawania ciepła. Przewód ukryty głęboko w warstwie izolacji lub w peszlu w ścianie ma znacznie gorsze warunki chłodzenia niż ten, który jest ułożony na wolnym powietrzu. Dlatego też, dla tych samych przekrojów, przewody ułożone w tynku mają niższą dopuszczalną obciążalność prądową niż te na wierzchu. Elektrycy posługują się kategoriami montażu (np. A1, A2, B1, C), które uwzględniają te różnice i pozwalają na precyzyjne określenie bezpiecznego obciążenia dla konkretnej sytuacji instalacyjnej.Nie tylko ampery się liczą – cichy wróg długich instalacji, czyli spadek napięcia
Obciążalność prądowa to jedno, ale równie ważnym, choć często pomijanym, czynnikiem jest spadek napięcia. Nawet jeśli przewód jest odpowiednio gruby i się nie przegrzewa, zbyt duży spadek napięcia może skutecznie uniemożliwić prawidłowe działanie podłączonych urządzeń.Czym jest spadek napięcia i dlaczego osłabia Twoje urządzenia?
Spadek napięcia to różnica między napięciem zmierzonym na początku przewodu (np. przy liczniku) a napięciem na jego końcu (np. przy gniazdku). Można to porównać do ciśnienia wody w długim wężu ogrodowym im dłuższy wąż i im mniejszy jego przekrój, tym niższe ciśnienie wody dociera do końca. W instalacji elektrycznej zbyt duży spadek napięcia objawia się słabszym świeceniem żarówek, niewłaściwą pracą silników (mogą się przegrzewać lub pracować z mniejszą mocą), a nawet szybszym zużyciem wrażliwego sprzętu elektronicznego. W skrajnych przypadkach może to prowadzić do uszkodzenia urządzeń.
Kiedy musisz obowiązkowo uwzględnić spadek napięcia w swoich obliczeniach?
Spadek napięcia staje się krytycznym czynnikiem przede wszystkim na długich odcinkach przewodów. Norma PN-HD 60364-5-52 jasno określa dopuszczalne limity: dla obwodów oświetleniowych spadek napięcia nie powinien przekraczać 3%, a dla pozostałych odbiorników 5%, licząc od złącza do odbiornika. Oznacza to, że nawet jeśli obciążalność prądowa jest wystarczająca, musimy wybrać grubszy przewód, jeśli instalacja jest długa, aby utrzymać spadek napięcia w dopuszczalnych granicach.
Jak długość kabla wpływa na wymaganą grubość – praktyczne przykłady
Wyobraźmy sobie obwód oświetleniowy zasilający lampy na końcu długiego korytarza, oddalonego o 30 metrów od rozdzielnicy. Przy obciążeniu 10 A, przewód 1,5 mm² teoretycznie mógłby wystarczyć pod względem obciążalności prądowej. Jednak na tak długim odcinku, spadek napięcia mógłby przekroczyć dopuszczalne 3%. W takiej sytuacji, aby zapewnić prawidłowe działanie oświetlenia, konieczne byłoby zastosowanie przewodu o większym przekroju, na przykład 2,5 mm², który ma niższy opór i tym samym mniejszy spadek napięcia. To samo dotyczy obwodów gniazdek im dalej od rozdzielnicy, tym większe prawdopodobieństwo konieczności zastosowania grubszego kabla.
Dobór grubości przewodu w praktyce: Najczęstsze zastosowania domowe
Przejdźmy teraz do konkretnych zastosowań, które najczęściej pojawiają się w domowych instalacjach. Znajomość tych podstawowych zasad pozwoli Ci na bezpieczne podłączenie większości urządzeń.
Jaki przewód do oświetlenia? Standard dla obwodów 10 A
Dla typowych obwodów oświetleniowych, które zazwyczaj nie pobierają dużych prądów (np. żarówki LED, tradycyjne żarówki), standardowym i bezpiecznym wyborem jest przewód o przekroju 1,5 mm². Taki przewód powinien być zabezpieczony wyłącznikiem nadprądowym o wartości maksymalnie 10 A. Jest to rozwiązanie sprawdzone i powszechnie stosowane w budownictwie.
Jaki przewód do gniazdek? Niezbędne minimum dla bezpiecznego użytkowania (16 A)
Gniazdka wtykowe są punktami, do których podłączamy różnorodne urządzenia, często o większej mocy niż oświetlenie (np. odkurzacze, czajniki, suszarki). Dlatego też, dla obwodów gniazdkowych, zaleca się stosowanie przewodów o przekroju co najmniej 2,5 mm², zabezpieczonych wyłącznikiem nadprądowym o wartości 16 A. Pozwala to na bezpieczne użytkowanie większości sprzętów domowych.
Jaki przewód do płyty indukcyjnej i piekarnika? Zasilanie urządzeń o dużej mocy
Urządzenia o bardzo dużej mocy, takie jak nowoczesne płyty indukcyjne, piekarniki elektryczne czy podgrzewacze wody, wymagają specjalnego traktowania. Zazwyczaj są one zasilane z dedykowanych, jednofazowych lub trójfazowych obwodów. W takich przypadkach konieczne jest zastosowanie przewodów o znacznie większych przekrojach, najczęściej 4 mm² lub nawet 6 mm², w zależności od mocy urządzenia i wartości zastosowanego zabezpieczenia.
Czym jest "siła" i jaki przewód zastosować do gniazda trójfazowego?
"Siła", czyli zasilanie trójfazowe, jest stosowane tam, gdzie potrzebna jest większa moc, niedostępna w standardowym gniazdku jednofazowym. Dotyczy to między innymi niektórych zaawansowanych płyt indukcyjnych, pieców elektrycznych czy maszyn warsztatowych. Do gniazd trójfazowych stosuje się przewody o przekrojach zazwyczaj 4 mm² lub 6 mm², a dobór konkretnego przekroju zależy od mocy urządzenia i wartości zabezpieczenia nadprądowego, które może być inne dla każdej z faz.
Miedź czy aluminium? Jaki materiał wybrać i dlaczego to ma znaczenie?
Materiał, z którego wykonana jest żyła przewodu, ma fundamentalne znaczenie dla jego właściwości elektrycznych i mechanicznych, a co za tym idzie dla sposobu doboru jego grubości.
Porównanie właściwości i zastosowań przewodów miedzianych (YDY)
Przewody miedziane, takie jak popularny typ YDY, są obecnie standardem w nowoczesnych instalacjach domowych. Miedź charakteryzuje się znacznie wyższą przewodnością elektryczną niż aluminium, co oznacza, że dla tego samego przekroju przewód miedziany może przenieść większy prąd. Jest również bardziej elastyczny, mniej kruchy i lepiej znosi procesy łączenia oraz zaginania. Dodatkowo, miedź jest bardziej odporna na utlenianie, co minimalizuje ryzyko powstawania dodatkowego oporu na stykach. Ze względu na swoje zalety, przewody miedziane są zdecydowanie preferowane w instalacjach budowlanych.
Kiedy można spotkać przewody aluminiowe i jak dobierać ich grubość?
Przewody aluminiowe były powszechnie stosowane w starszych instalacjach elektrycznych, zwłaszcza w budownictwie z lat 70. i 80. XX wieku. Ich główną zaletą była niższa cena w porównaniu do miedzi. Jednak aluminium ma istotne wady: niższą przewodność elektryczną (co oznacza, że dla tej samej obciążalności prądowej potrzebny jest przewód o większym przekroju niż miedziany), większą kruchość i skłonność do utleniania się na stykach. Ten ostatni czynnik jest szczególnie niebezpieczny, ponieważ tlenek aluminium ma znacznie wyższy opór elektryczny, co prowadzi do przegrzewania się połączeń i zwiększa ryzyko pożaru. W nowych instalacjach domowych przewody aluminiowe spotyka się rzadko, głównie w głównych liniach zasilających, gdzie ich większy przekrój jest uzasadniony ekonomicznie, a połączenia są wykonywane w sposób profesjonalny, minimalizujący ryzyko.
Najczęstsze błędy przy doborze przewodów i jak ich unikać
Nawet posiadając podstawową wiedzę, łatwo popełnić błędy, które mogą mieć poważne konsekwencje. Oto najczęściej spotykane pułapki i wskazówki, jak ich unikać.
Błąd #1: Ignorowanie warunków instalacji i temperatury
Często zapominamy, że obciążalność prądowa przewodu nie jest wartością stałą. Zależy ona nie tylko od jego przekroju, ale także od sposobu ułożenia (czy jest w peszlu, w izolacji termicznej, na wolnym powietrzu) oraz od temperatury otoczenia. Przewód pracujący w gorącym pomieszczeniu lub w ściśle izolowanej przestrzeni będzie miał niższą dopuszczalną obciążalność. Ignorowanie tych czynników prowadzi do niedoszacowania potrzebnego przekroju i ryzyka przegrzania.
Błąd #2: Dobór przekroju "na styk", bez zapasu mocy
Kuszące może być dobranie przewodu o przekroju idealnie pasującym do obliczonego maksymalnego obciążenia. Jest to jednak błąd. Instalacja elektryczna powinna mieć pewien zapas mocy, który zapewni jej niezawodność w przyszłości (np. przy podłączeniu dodatkowych urządzeń) oraz odporność na chwilowe, nieuniknione przeciążenia. Zasada jest prosta: lepiej mieć trochę za gruby przewód niż za cienki. Minimalizuje to ryzyko przegrzewania i zapewnia większą trwałość instalacji.
Błąd #3: Niedopasowanie grubości przewodu do wartości zabezpieczenia nadprądowego
Przewód i jego zabezpieczenie (wyłącznik nadprądowy lub bezpiecznik) muszą tworzyć spójny system. Zabezpieczenie ma za zadanie chronić przewód przed uszkodzeniem w przypadku zwarcia lub przeciążenia. Jeśli przewód jest zbyt cienki w stosunku do wartości zabezpieczenia, nie zadziała ono wystarczająco szybko, a przewód może ulec przegrzaniu lub uszkodzeniu, zanim zadziała ochrona. Zawsze należy upewnić się, że przewód jest dobrany do wartości zabezpieczenia, a nie odwrotnie.
Pewność i bezpieczeństwo przede wszystkim: kiedy warto zaufać elektrykowi?
Mimo że ten artykuł dostarcza wielu cennych informacji, zawsze warto pamiętać, że instalacje elektryczne to dziedzina wymagająca specjalistycznej wiedzy i doświadczenia. Profesjonalna ocena sytuacji jest nieoceniona.
Złota zasada: w razie wątpliwości wybierz grubszy przewód
Jeśli po przeczytaniu tego artykułu nadal masz jakiekolwiek wątpliwości co do doboru odpowiedniego przekroju przewodu, zastosuj prostą, ale skuteczną zasadę: w razie wątpliwości wybierz grubszy przewód. Minimalizuje to ryzyko przegrzania, zapewnia lepszą pracę urządzeń i daje pewność, że instalacja jest bezpieczna.
Przeczytaj również: Kabel do silnika 4kW - 230V czy 400V? Bezpieczny wybór
Dlaczego profesjonalny projekt instalacji to inwestycja, która się opłaca?
W przypadku budowy nowego domu, gruntownego remontu lub modernizacji instalacji elektrycznej, zlecenie wykonania projektu i prac wykwalifikowanemu elektrykowi to nie koszt, a inwestycja. Profesjonalny projekt zapewnia zgodność z obowiązującymi normami, optymalne rozmieszczenie punktów elektrycznych i odpowiedni dobór wszystkich komponentów. Zapewnia to bezpieczeństwo, spokój ducha, zgodność z wymogami ubezpieczycieli i długotrwałą, bezproblemową pracę instalacji. To gwarancja, że Twoje pieniądze i przede wszystkim Twoje bezpieczeństwo są w dobrych rękach.
