Moc przyłączeniowa 16 kW - Jaki kabel? Wybierz właściwy!

Dobór odpowiedniego kabla zasilającego dla mocy przyłączeniowej 16 kW to kluczowy etap planowania lub modernizacji instalacji elektrycznej w każdym nowoczesnym domu. Jest to szczególnie istotne, gdy planujemy zasilanie urządzeń o znacznym poborze mocy, takich jak pompy ciepła czy ładowarki do samochodów elektrycznych. W tym artykule przedstawimy kompleksowy przewodnik, który pomoże Ci zrozumieć, jaki kabel będzie najlepszym wyborem.

Moc przyłączeniowa 16 kW – dlaczego to dziś standard w nowoczesnym domu

Współczesne domy jednorodzinne generują coraz większe zapotrzebowanie na energię elektryczną. Nie jest to już tylko kwestia zasilania podstawowych urządzeń, ale także coraz popularniejszych technologii, które znacząco podnoszą komfort życia i efektywność energetyczną. Mowa tu przede wszystkim o pompach ciepła, które stały się standardem w ogrzewaniu budynków, płytach indukcyjnych, które wypierają tradycyjne kuchenki, czy ładowarkach do samochodów elektrycznych, które coraz częściej pojawiają się w naszych garażach. Do tego dochodzą jeszcze instalacje fotowoltaiczne, które choć generują prąd, to wciąż potrzebują odpowiedniej infrastruktury do jego dystrybucji i magazynowania. W tym kontekście moc przyłączeniowa na poziomie 16 kW przestaje być luksusem, a staje się powszechnie stosowanym standardem, zapewniającym komfort i bezpieczeństwo energetyczne.

Aby sprostać takiemu zapotrzebowaniu, niezbędne jest zastosowanie instalacji trójfazowej, często nazywanej potocznie "siłą". Instalacja trójfazowa umożliwia równomierne rozłożenie obciążenia na trzy fazy, co jest kluczowe przy zasilaniu urządzeń o dużym poborze mocy. Co więcej, wiele z tych urządzeń, jak wspomniane pompy ciepła czy kuchenki indukcyjne, wymaga zasilania napięciem 400V, które jest dostępne właśnie w systemie trójfazowym. Dlatego też, planując dom z myślą o nowoczesnych technologiach, przyłącze 16 kW w układzie trójfazowym jest rozwiązaniem optymalnym.

Jaki kabel do zasilania domu 16 kW? Konkretna odpowiedź dla inwestora

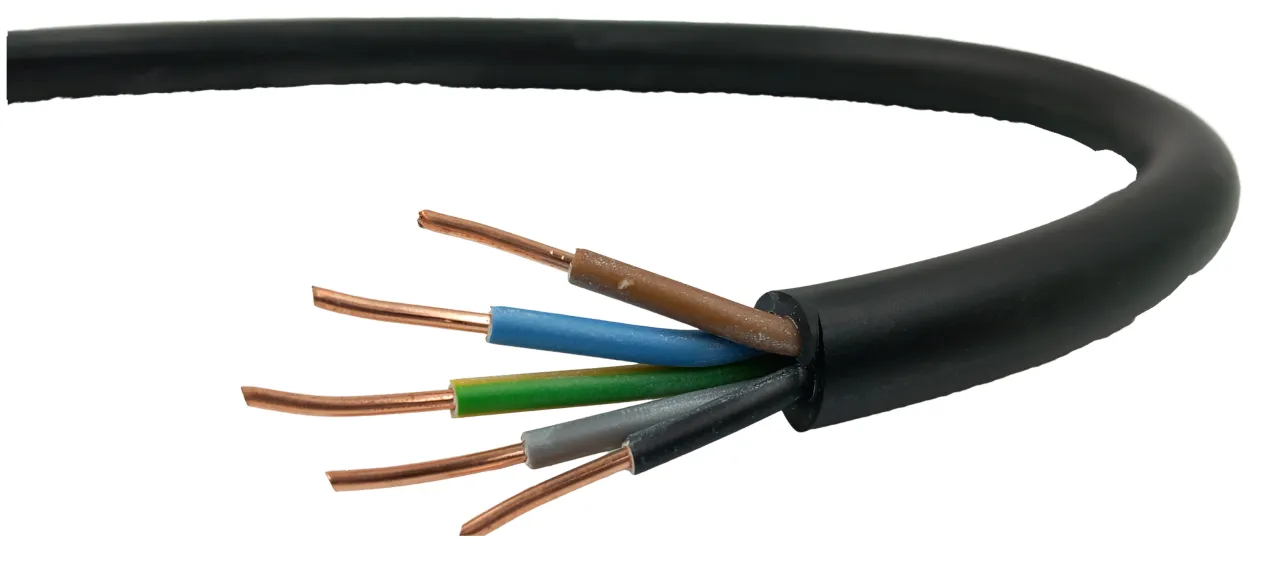

Odpowiadając wprost na pytanie, jaki kabel jest potrzebny do zasilania domu o mocy przyłączeniowej 16 kW w instalacji trójfazowej, najczęściej rekomendowanym rozwiązaniem jest miedziany kabel ziemny typu YKY 5x10 mm². Symbol "YKY" oznacza kabel elektroenergetyczny z izolacją i powłoką polwinitową, przeznaczony do układania bezpośrednio w ziemi, co czyni go idealnym do wykonania przyłącza do budynku. Parametr "5x10 mm²" informuje nas o budowie tego kabla: posiada on pięć żył, z których każda ma przekrój 10 mm².

Każda z tych żył pełni określoną funkcję w instalacji trójfazowej:

• Trzy żyły fazowe (L1, L2, L3): Odpowiadają za doprowadzenie prądu z sieci do odbiorników. W systemie trójfazowym napięcie między tymi żyłami wynosi 400V, a między żyłą fazową a neutralną 230V.
• Żyła neutralna (N): Stanowi powrotną ścieżkę dla prądu w obwodach jednofazowych i jest niezbędna do prawidłowego działania instalacji.
• Żyła ochronna (PE): Jest kluczowa dla bezpieczeństwa. Służy do połączenia obudów metalowych urządzeń elektrycznych z ziemią, chroniąc przed porażeniem w przypadku awarii izolacji.

Zastosowanie kabla 5-żyłowego jest standardem w nowoczesnych instalacjach, ponieważ zapewnia kompletne i bezpieczne zasilanie dla wszystkich typów urządzeń. Moc 16 kW w systemie trójfazowym oznacza, że na każdą fazę przypada prąd znamionowy w okolicach 23-24 Amperów. Dlatego właśnie przekrój 10 mm² jest zazwyczaj wystarczający, aby bezpiecznie przenieść ten prąd.

Uwaga na odległość! Kiedy standardowy kabel 10 mm² to za mało

Przy wyborze kabla zasilającego kluczowe znaczenie ma nie tylko jego przekrój, ale również długość trasy, jaką musi pokonać prąd od złącza kablowego do rozdzielnicy głównej w budynku. Długi odcinek kabla, zwłaszcza o mniejszym przekroju, może prowadzić do zjawiska zwanego spadkiem napięcia. Jest to naturalna utrata energii elektrycznej podczas jej przepływu przez przewodnik, która objawia się obniżeniem napięcia na końcu linii. Zbyt duży spadek napięcia może negatywnie wpływać na pracę urządzeń elektrycznych, powodując ich niestabilne działanie, a w skrajnych przypadkach nawet uszkodzenie. Co więcej, może to prowadzić do nadmiernego nagrzewania się kabla, co stanowi poważne zagrożenie pożarowe.

Dla mocy przyłączeniowej 16 kW i standardowego kabla miedzianego YKY 5x10 mm², odległość od złącza do rozdzielnicy, przy której spadek napięcia mieści się w dopuszczalnych normach, wynosi zazwyczaj około 30-40 metrów. Jest to odcinek, który często spotykamy w typowych działkach budowlanych. Jednakże, jeśli odległość ta jest większa, na przykład powyżej 40-50 metrów, konieczne staje się zastosowanie kabla o większym przekroju. W takim przypadku standardowym wyborem staje się kabel YKY 5x16 mm². Większy przekrój żył oznacza mniejszy opór elektryczny, a tym samym mniejszy spadek napięcia, zapewniając stabilne i bezpieczne zasilanie nawet na dłuższych dystansach.

Różnice w kablach, które musisz znać: YKY vs YDY

W kontekście instalacji elektrycznych często spotykamy się z dwoma podstawowymi typami kabli: YKY i YDY. Choć oba służą do przesyłania energii elektrycznej, różnią się przeznaczeniem i konstrukcją, co wpływa na ich zastosowanie. Kabel YKY, o którym już wspominaliśmy, to typowy kabel ziemny. Jego konstrukcja, charakteryzująca się grubszą, wytrzymałą izolacją i zewnętrzną powłoką wykonaną z polwinitu, jest przystosowana do układania bezpośrednio w gruncie. Jest odporny na wilgoć, uszkodzenia mechaniczne i czynniki zewnętrzne, co zapewnia jego długotrwałą i bezpieczną pracę pod ziemią.

Z kolei kabel YDY jest jego odpowiednikiem przeznaczonym do instalacji wewnętrznych. Choć jego żyły mają podobne parametry elektryczne i są wykonane z tego samego materiału (najczęściej miedzi), to jego zewnętrzna osłona jest cieńsza i mniej odporna na uszkodzenia mechaniczne. Kabel YDY stosuje się do prowadzenia instalacji elektrycznych wewnątrz budynków, na przykład pod tynkiem, w korytkach kablowych czy wewnątrz ścian. Wybór między YKY a YDY zależy więc od miejsca, w którym kabel ma być ułożony pod ziemią czy wewnątrz obiektu.

Miedź czy aluminium? Wieczny dylemat przy wyborze kabla zasilającego

Decydując się na kabel zasilający, inwestorzy często stają przed wyborem między przewodami miedzianymi a aluminiowymi. Choć oba materiały przewodzą prąd, to miedź (Cu) jest zdecydowanie preferowanym wyborem na główny kabel zasilający, szczególnie dla mocy przyłączeniowej rzędu 16 kW. Miedź charakteryzuje się znacznie lepszą przewodnością elektryczną niż aluminium, jest bardziej odporna na korozję i uszkodzenia mechaniczne, a także lepiej znosi wielokrotne zginanie bez ryzyka pękania. Te cechy przekładają się na większe bezpieczeństwo i trwałość instalacji.

Kusząca może wydawać się niższa cena kabli aluminiowych, takich jak na przykład YAKY (odpowiednik YKY, ale z żyłami aluminiowymi). Jednakże, ta pozorna oszczędność często okazuje się pułapką. Ze względu na niższą przewodność aluminium, aby uzyskać porównywalne parametry elektryczne do kabla miedzianego, konieczne jest zastosowanie znacznie większego przekroju. Przykładowo, kabel aluminiowy o przekroju 4x16 mm² może być odpowiednikiem miedzianego 5x10 mm². Większy przekrój to nie tylko większa średnica kabla, co może generować problemy z jego ułożeniem w peszlach czy korytkach, ale także większa waga i potencjalnie wyższe straty energii. W praktyce, dla głównych przyłączy, korzyści płynące z użycia miedzi zdecydowanie przeważają nad początkową różnicą w cenie.

Bezpiecznik to nie wszystko – jakie zabezpieczenie przedlicznikowe dla 16 kW?

Moc przyłączeniowa 16 kW, którą uzyskujemy od naszego operatora sieci dystrybucyjnej (takiego jak Tauron, PGE czy Enea), jest chroniona przez tzw. zabezpieczenie przedlicznikowe. Jest to element instalacji znajdujący się zazwyczaj na początku przyłącza, przed główną rozdzielnicą budynku. Dla mocy 16 kW, standardowym zabezpieczeniem stosowanym przez dystrybutorów energii jest wyłącznik nadprądowy o wartości 25 A lub 32 A. Jego głównym zadaniem jest ochrona sieci dystrybucyjnej przed przeciążeniem spowodowanym nadmiernym poborem prądu z danego przyłącza. Jeśli pobór mocy przekroczy wartość ustawioną na wyłączniku, ten automatycznie zadziała, odcinając dopływ prądu i zapobiegając uszkodzeniom sieci.

Warto również wspomnieć o ograniczniku mocy. Choć często mylony z wyłącznikiem nadprądowym, pełni on nieco inną funkcję. Ogranicznik mocy jest urządzeniem, które "pilnuje" sumarycznego poboru mocy z przyłącza i jeśli przekroczy on ustalony limit (w tym przypadku 16 kW), również odetnie zasilanie, ale zazwyczaj na określony czas lub po kilkukrotnym przekroczeniu limitu. Wyłącznik nadprądowy jest więc podstawowym zabezpieczeniem chroniącym przed skutkami zwarcia i przeciążenia, natomiast ogranicznik mocy pilnuje, abyśmy nie przekroczyli kontraktowej mocy przyłączeniowej.

Najczęstsze błędy przy wyborze kabla i jak się ich ustrzec

Podczas planowania i realizacji instalacji elektrycznej, zwłaszcza przy tak istotnym elemencie jak główny kabel zasilający, łatwo popełnić błędy, które mogą mieć poważne konsekwencje. Świadomość tych pułapek jest kluczowa dla zapewnienia bezpieczeństwa i prawidłowego działania całej instalacji.

• Pozorna oszczędność na przekroju: Jednym z najczęstszych i najbardziej niebezpiecznych błędów jest wybór kabla o zbyt małym przekroju w celu oszczędności. Jak już wspominaliśmy, zbyt cienki kabel przy danej mocy i odległości będzie się nadmiernie nagrzewał. Może to prowadzić do uszkodzenia izolacji, zwarcia, a w skrajnych przypadkach nawet do pożaru. Zawsze należy kierować się zaleceniami norm i dobierać przekrój adekwatny do obciążenia i odległości.
• Brak zapasu kabla przy przyłączu: Czasami podczas wykonywania przyłącza elektrycznego, instalatorzy pozostawiają minimalną, "na styk" długość kabla. Jest to błąd, ponieważ w przyszłości może być konieczna wymiana lub modyfikacja przyłącza. Brak zapasu kabla uniemożliwi swobodne manewrowanie i może generować dodatkowe koszty związane z koniecznością wykonania nowego przyłącza lub przedłużenia istniejącego.
• Samodzielny dobór i montaż: Choć chęć zaoszczędzenia na usługach fachowca jest zrozumiała, przy instalacjach elektrycznych, a zwłaszcza przy głównym przyłączu, samodzielne działanie jest skrajnie ryzykowne. Dobór przekroju kabla, jego ułożenie, połączenie i zabezpieczenie to zadania wymagające specjalistycznej wiedzy, doświadczenia i uprawnień. Błędy w tym zakresie mogą prowadzić nie tylko do uszkodzenia sprzętu, ale przede wszystkim do zagrożenia życia i zdrowia.

Twoja ostateczna decyzja: Rola elektryka z uprawnieniami SEP

W obliczu wszystkich technicznych aspektów, które omawialiśmy, jedna rzecz staje się absolutnie jasna: kluczową rolę w procesie doboru i montażu kabla zasilającego dla mocy 16 kW odgrywa wykwalifikowany elektryk z uprawnieniami SEP. To właśnie projekt instalacji elektrycznej, wykonany przez specjalistę, jest dokumentem o fundamentalnym znaczeniu, który precyzyjnie określa wszystkie parametry techniczne, w tym rodzaj i przekrój kabla, sposób jego ułożenia oraz wymagane zabezpieczenia. Projekt uwzględnia nie tylko aktualne potrzeby, ale także przyszłe możliwości rozbudowy instalacji, zapewniając jej zgodność z obowiązującymi normami i przepisami prawa budowlanego.

Aby rozmowa z elektrykiem była jak najbardziej efektywna, warto przygotować się do niej merytorycznie. Zrozumienie podstawowych pojęć, takich jak moc przyłączeniowa, instalacja trójfazowa, spadek napięcia czy rodzaje kabli, pozwoli Ci świadomie uczestniczyć w procesie decyzyjnym. Zapytaj o proponowane rozwiązania, wyjaśnij swoje potrzeby dotyczące zasilania przyszłych urządzeń i upewnij się, że wszystkie zastosowane rozwiązania będą zgodne z normami bezpieczeństwa. Pamiętaj, że inwestycja w profesjonalny projekt i wykonanie instalacji elektrycznej to inwestycja w bezpieczeństwo Twoje i Twojej rodziny.
