Ile amperów na 1mm2? Klucz do bezpiecznej instalacji elektrycznej
Często można spotkać się z uproszczoną zasadą, która mówi, że przewód o przekroju 1 mm² może bezpiecznie przenosić 10 amperów. Jest to jednak bardzo daleko idące uproszczenie, które w praktyce może prowadzić do poważnych konsekwencji. Rzeczywistość jest znacznie bardziej złożona, a dopuszczalna obciążalność prądowa zależy od szeregu czynników, które mają bezpośredni wpływ na bezpieczeństwo Twojej instalacji. Ignorowanie tych zmiennych to prosta droga do problemów, od uszkodzenia sprzętu po ryzyko pożaru.
Dlaczego prosta odpowiedź "10 amperów" to zbyt duże uproszczenie?
Wspomniane 10 A na 1 mm² to tak zwana "zasada kciuka" lub "zasada warsztatowa". Jest to bardzo ogólne założenie, które nie uwzględnia kluczowych zmiennych technicznych i środowiskowych, a także wymogów stawianych przez obowiązujące normy. Bezmyślne stosowanie tej zasady w praktyce, bez analizy konkretnych warunków instalacji, może prowadzić do przeciążenia przewodu. Przeciążenie z kolei generuje nadmierne ciepło, co jest bezpośrednią przyczyną wielu awarii i zagrożeń.
Prawo Joule'a-Lenza, czyli dlaczego przewód się grzeje i co z tego wynika?
Podstawą zjawiska nagrzewania się przewodów jest Prawo Joule'a-Lenza. Mówi ono, że przez każdy przewodnik, przez który płynie prąd elektryczny, przepływa energia, która częściowo zamieniana jest na ciepło. Ilość wydzielanego ciepła jest proporcjonalna do kwadratu natężenia prądu, rezystancji przewodu i czasu przepływu prądu. Oznacza to, że im większy prąd płynie przez przewód, tym intensywniej się on nagrzewa. Jeśli przewód nie jest w stanie skutecznie odprowadzić tego ciepła do otoczenia na przykład z powodu zbyt małego przekroju lub złych warunków chłodzenia jego temperatura rośnie. Przekroczenie dopuszczalnej temperatury pracy izolacji jest niebezpieczne i może prowadzić do jej uszkodzenia, a w skrajnych przypadkach do zapłonu.

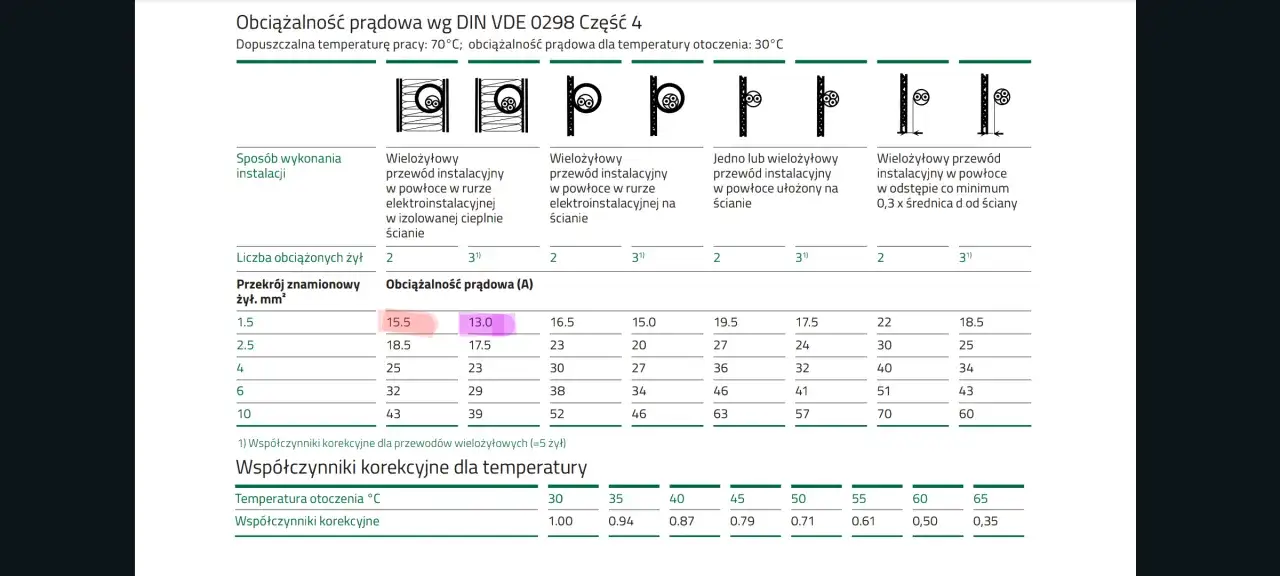

Od czego tak naprawdę zależy obciążalność prądowa przewodu?
Zrozumienie, co wpływa na obciążalność prądową przewodu, jest kluczowe dla prawidłowego doboru jego przekroju. To nie tylko kwestia grubości drutu, ale całego zespołu czynników, które decydują o tym, jak bezpiecznie i efektywnie przewód będzie przewodził prąd elektryczny w konkretnych warunkach. Przyjrzyjmy się im bliżej.
Materiał ma znaczenie: Miedź kontra aluminium – kto wygrywa wyścig?
Podstawowym czynnikiem jest materiał, z którego wykonany jest przewodnik. Miedź, ze względu na swoją doskonałą przewodność elektryczną, jest materiałem znacznie preferowanym w większości instalacji elektrycznych. Przewody miedziane mogą przenosić większy prąd przy tym samym przekroju w porównaniu do przewodów aluminiowych. Aluminium, choć lżejsze i tańsze, ma niższą przewodność, co oznacza, że aby przenieść ten sam prąd, potrzebny byłby przewód aluminiowy o większym przekroju niż miedziany. Z tego powodu, dla przewodu 1 mm², miedziany będzie miał wyższą dopuszczalną obciążalność prądową niż aluminiowy.
Sposób montażu: Dlaczego kabel w ścianie wytrzyma mniej niż ten na powietrzu?
Sposób ułożenia przewodu ma ogromny wpływ na jego zdolność do odprowadzania ciepła. Przewód ułożony swobodnie w powietrzu ma najlepsze warunki do chłodzenia, ponieważ otacza go powietrze, które efektywnie odbiera generowane ciepło. Dlatego taki przewód może być obciążony większym prądem dla 1 mm² miedzi jest to wartość rzędu 16 A. Z kolei przewód umieszczony w rurce instalacyjnej pod tynkiem ma znacznie gorsze warunki chłodzenia. Ciepło musi przejść przez izolację, rurkę i tynk, zanim zostanie oddane do otoczenia. W takim scenariuszu dopuszczalna obciążalność dla tego samego przewodu 1 mm² Cu spada już do około 10 A. Jeszcze gorsze warunki panują, gdy przewody są ułożone w wiązkach lub w materiałach izolacyjnych, co znacząco obniża ich obciążalność.
Temperatura otoczenia: Jak upał wpływa na bezpieczeństwo Twojej instalacji?
Normy określające obciążalność prądową przewodów zazwyczaj bazują na określonej temperaturze otoczenia, najczęściej przyjmując wartość 30°C. Jeśli instalacja pracuje w warunkach podwyższonej temperatury otoczenia na przykład w gorącym pomieszczeniu, w nasłonecznionym miejscu lub w pobliżu źródeł ciepła zdolność przewodu do rozpraszania ciepła jest zmniejszona. W takich sytuacjach konieczne jest stosowanie współczynników korygujących, które obniżają dopuszczalne obciążenie prądowe. Im wyższa temperatura otoczenia, tym niższy prąd może bezpiecznie płynąć przez przewód.
Problem "tłoku": Jak liczba żył w kablu obniża ich indywidualne możliwości?
W przypadku kabli wielożyłowych, gdzie w jednej osłonie znajdują się kilka przewodów, przez które płynie prąd, pojawia się zjawisko wzajemnego nagrzewania się. Każda z obciążonych prądem żył generuje ciepło, które oddziałuje na sąsiednie żyły. Kumulacja ciepła w ograniczonej przestrzeni kabla powoduje, że każda z żył jest w stanie przenieść mniejszy prąd, niż gdyby była ułożona pojedynczo i miała swobodny dostęp do chłodzenia. Dlatego normy uwzględniają również ten czynnik, określając niższe obciążalności dla kabli wielożyłowych w porównaniu do pojedynczych przewodów.
Norma PN-HD 60364-5-52: Co mówią przepisy o obciążalności przewodów?
Kiedy mówimy o bezpieczeństwie instalacji elektrycznych, kluczowe jest odwoływanie się do obowiązujących norm. W Polsce, podstawowym dokumentem regulującym kwestie obciążalności prądowej przewodów jest norma PN-HD 60364-5-52:2011. Jest to norma, która szczegółowo określa metody instalacji i dopuszczalne obciążenia dla różnych typów przewodów w zależności od warunków środowiskowych. Jej znajomość i stosowanie jest absolutnie niezbędne dla każdego, kto projektuje lub wykonuje instalacje elektryczne, aby zapewnić ich bezpieczeństwo i zgodność z przepisami.
Metody instalacji (A, B, C, D) – Zrozumienie tabel i ich praktyczne zastosowanie
Norma PN-HD 60364-5-52 wprowadza pojęcie "metod instalacji", oznaczonych literami od A do G. Każda metoda opisuje konkretny sposób ułożenia przewodów lub kabli w środowisku instalacyjnym. Na przykład, metoda A może opisywać przewody ułożone luźno w korycie kablowym, metoda B przewody w rurce instalacyjnej w ścianie, a metoda C przewody układane bezpośrednio na powierzchni. Tabele obciążalności w normie są ściśle powiązane z tymi metodami. Aby prawidłowo odczytać dopuszczalny prąd dla danego przekroju przewodu, musisz najpierw zidentyfikować, która metoda instalacji odpowiada Twojemu konkretnemu zastosowaniu. Jest to kluczowe dla precyzyjnego i bezpiecznego doboru przekroju.

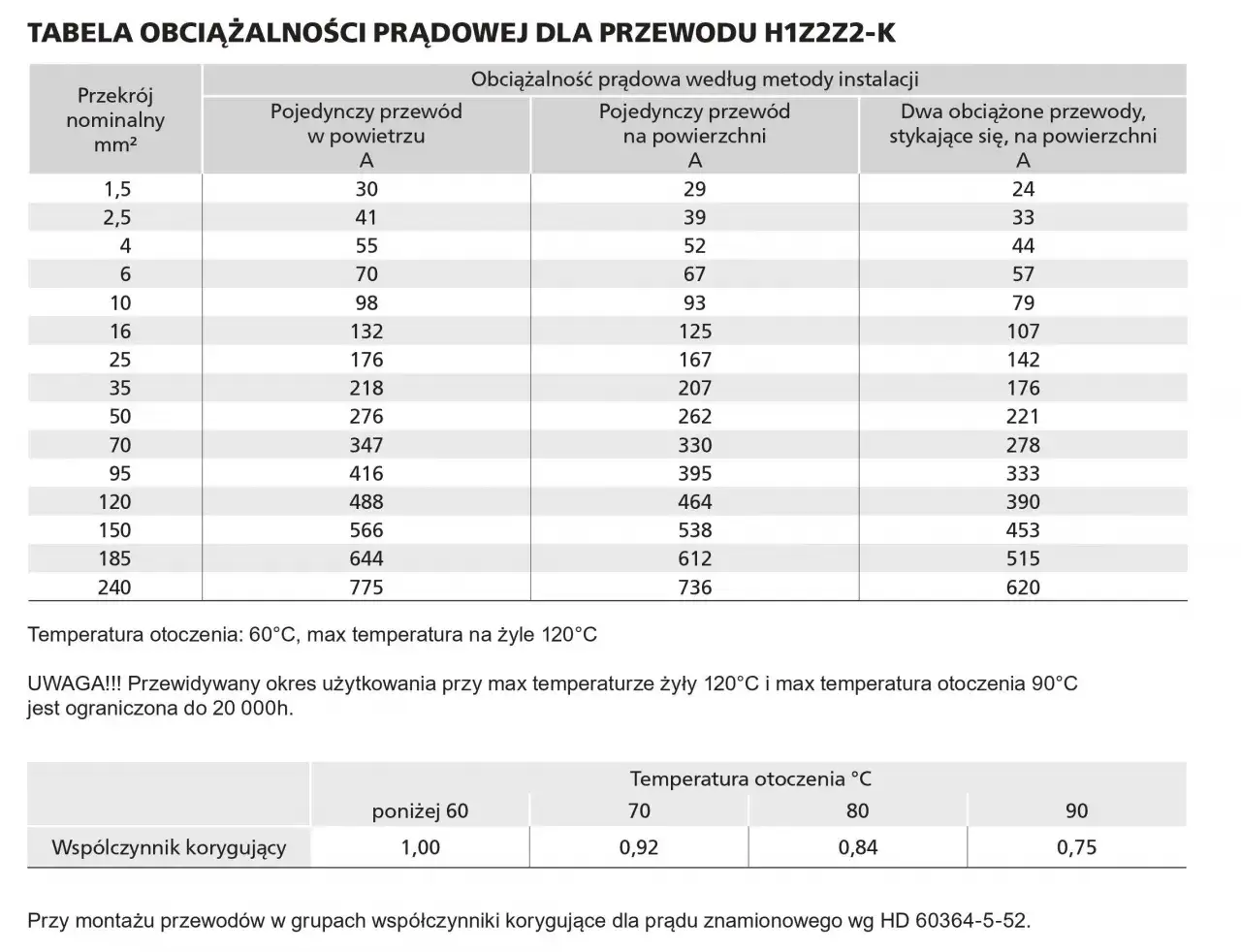

Tabela obciążalności dla 1mm² Cu: Konkretne wartości dla najczęstszych scenariuszy
Bazując na normie PN-HD 60364-5-52, możemy podać przykładowe, orientacyjne wartości obciążalności prądowej dla przewodu miedzianego o przekroju 1 mm² w najczęściej spotykanych scenariuszach:
- Metoda B (przewód w rurce instalacyjnej pod tynkiem): Około 10 A. Jest to wartość często przyjmowana jako punkt odniesienia dla instalacji w budynkach mieszkalnych.
- Metoda A (przewód układany swobodnie w powietrzu): Do około 16 A. Dotyczy to sytuacji, gdy przewód ma swobodny dostęp do chłodzenia.
- Metoda C (przewód w korycie kablowym): Wartości mogą być zbliżone do metody A, ale zależą od sposobu ułożenia w korycie i jego wentylacji.
Należy pamiętać, że są to wartości przykładowe i mogą się nieznacznie różnić w zależności od szczegółowych parametrów izolacji przewodu (np. PVC vs XLPE) oraz dokładnej metody instalacji opisanej w normie. Zawsze należy konsultować pełne tabele normatywne dla precyzyjnego doboru przekroju w konkretnym zastosowaniu.
Praktyczne zastosowanie przewodu 1mm²: Gdzie można go bezpiecznie użyć?
Przewód o przekroju 1 mm² nie jest uniwersalnym rozwiązaniem do każdej instalacji. Jego zastosowanie jest ograniczone do sytuacji, gdzie obciążenia prądowe są stosunkowo niewielkie. Zrozumienie, gdzie ten przekrój jest odpowiedni, pozwala uniknąć błędów i zapewnić bezpieczeństwo.
Obwody sterowania i automatyka: Idealne środowisko dla małych przekrojów
Przewody o przekroju 1 mm² doskonale sprawdzają się w obwodach sterowania, sygnalizacji, automatyki domowej oraz w instalacjach niskonapięciowych. W tego typu zastosowaniach prądy płynące przez przewody są zazwyczaj bardzo małe, często nieprzekraczające kilku amperów. Niska obciążalność prądowa nie stanowi tu problemu, a mniejszy przekrój ułatwia układanie przewodów w ciasnych przestrzeniach, na przykład w puszkach instalacyjnych czy wewnątrz urządzeń.
Zasilanie urządzeń o niskiej mocy: Kiedy 1mm² jest w pełni wystarczający?
Istnieje wiele urządzeń o bardzo niskiej mocy, które mogą być bezpiecznie zasilane przewodem 1 mm². Mogą to być na przykład niewielkie oświetlenie LED, czujniki, systemy alarmowe, termostaty, czy niektóre urządzenia AGD o bardzo małym poborze prądu. Kluczem jest zawsze sprawdzenie tabliczki znamionowej urządzenia i upewnienie się, że jego maksymalny pobór prądu nie przekracza dopuszczalnej obciążalności przewodu w danych warunkach instalacji.
Dlaczego przewód 1mm² nie nadaje się do zasilania standardowych gniazdek?
Standardowe gniazdka elektryczne w domach i mieszkaniach są zaprojektowane do obsługi urządzeń o znacznie większym poborze mocy. Zgodnie z polskimi przepisami, obwody gniazd w typowych instalacjach domowych powinny być wykonane z przewodów o przekroju co najmniej 2,5 mm². Próba zasilania gniazdka przewodem 1 mm² doprowadziłaby do jego natychmiastowego przeciążenia przy podłączeniu większości popularnych urządzeń, takich jak czajnik, toster, odkurzacz czy żelazko. Skutkowałoby to przegrzewaniem, uszkodzeniem izolacji i potencjalnym pożarem.
Jakie są skutki przeciążenia przewodu o zbyt małym przekroju?
Niewłaściwy dobór przekroju przewodu i jego przeciążenie to prosta droga do szeregu niebezpiecznych sytuacji. Konsekwencje mogą być bardzo poważne, dlatego warto wiedzieć, czego można się spodziewać, gdy instalacja pracuje poza swoimi bezpiecznymi parametrami.Niewidoczne zagrożenie: Degradacja izolacji i ryzyko zwarcia
Nadmierne nagrzewanie się przewodu, będące wynikiem jego przeciążenia, prowadzi do stopniowej degradacji izolacji. Materiały izolacyjne, takie jak PVC, tracą swoje właściwości pod wpływem wysokiej temperatury stają się kruche, pękają i tracą swoje właściwości izolacyjne. Uszkodzona izolacja to otwarte drzwi dla zwarć, czyli niekontrolowanego przepływu prądu między żyłami lub do elementów metalowych. Zwarcia mogą powodować iskrzenie, uszkodzenie podłączonych urządzeń, a także stanowić zagrożenie porażenia prądem.
Od gorącego kabla do pożaru: Jak unikać najczarniejszego scenariusza?
Najpoważniejszym skutkiem przeciążenia przewodu jest ryzyko pożaru. Przegrzewający się przewód może doprowadzić do zapłonu materiałów palnych znajdujących się w jego pobliżu izolacji samego przewodu, otaczającego go tworzywa, drewna, styropianu czy kurzu. W skrajnych przypadkach, wysoka temperatura może spowodować stopienie izolacji i bezpośredni kontakt żył, co prowadzi do potężnego łuku elektrycznego i natychmiastowego zapłonu. Dlatego tak ważne jest, aby nigdy nie dopuszczać do pracy instalacji na granicy jej możliwości i zawsze stosować przewody o odpowiednim przekroju.

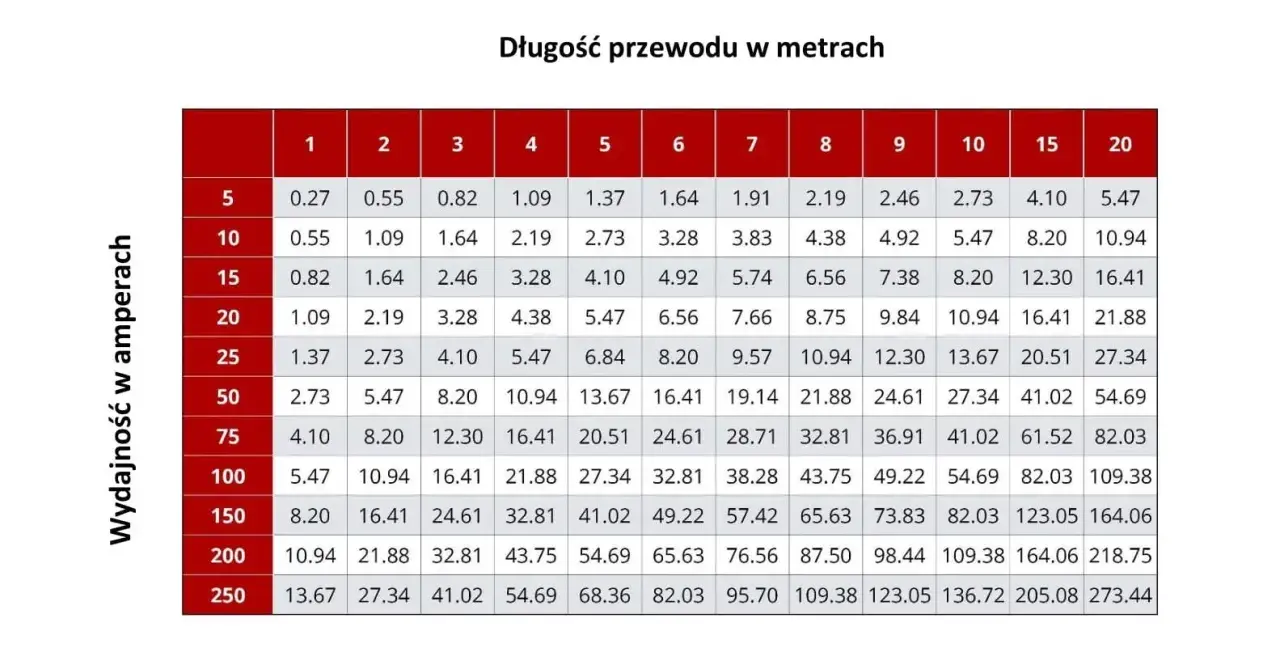

Spadki napięcia: Dlaczego Twoje urządzenia mogą działać gorzej na zbyt cienkim kablu?
Oprócz ryzyka przegrzania, zbyt cienki przewód obciążony prądem generuje również znaczące spadki napięcia. Spadek napięcia oznacza, że napięcie docierające do urządzenia jest niższe niż to wyjściowe z gniazdka. Może to negatywnie wpływać na działanie podłączonych urządzeń silniki mogą pracować z mniejszą mocą, oświetlenie może być słabsze, a elektronika może działać niestabilnie lub nawet ulec uszkodzeniu. Długotrwała praca urządzeń pod obniżonym napięciem może również przyspieszyć ich zużycie.
Jak w praktyce dobrać właściwy przekrój przewodu do obciążenia?
Dobór odpowiedniego przekroju przewodu to proces, który wymaga uwzględnienia kilku kluczowych kroków. Postępując zgodnie z nimi, możesz mieć pewność, że Twoja instalacja będzie bezpieczna i niezawodna.
Krok 1: Określ maksymalny prąd odbiornika (w amperach)
Pierwszym i najważniejszym krokiem jest dokładne określenie maksymalnego prądu, jaki będzie płynął przez przewód. Możesz to zrobić na kilka sposobów. Najczęściej, informacja o poborze mocy urządzenia znajduje się na jego tabliczce znamionowej. Znając moc (w watach, W) i napięcie sieci (w woltach, V), możesz obliczyć prąd (w amperach, A) ze wzoru: I = P / U. Dla obwodów zasilających wiele urządzeń, należy zsumować ich moce lub prądy i uwzględnić odpowiednie współczynniki. W przypadku obwodów oświetleniowych czy gniazd, normy określają standardowe obciążenia dla danej liczby punktów poboru.Krok 2: Zidentyfikuj warunki instalacji (sposób montażu, temperatura)
Po ustaleniu wymaganego prądu, musisz dokładnie ocenić warunki, w jakich przewód będzie zainstalowany. Zastanów się: Jak przewód będzie ułożony? Czy będzie w rurce, w ścianie, na powietrzu, w korycie kablowym? Czy będzie w wiązce z innymi przewodami? Jaka jest przewidywana temperatura otoczenia w miejscu instalacji? Czy instalacja będzie pracować w warunkach podwyższonej wilgotności lub narażenia na uszkodzenia mechaniczne? Odpowiedzi na te pytania pozwolą Ci wybrać odpowiednią metodę instalacji zgodnie z normą i zidentyfikować ewentualne czynniki wymagające zastosowania współczynników korygujących.
Przeczytaj również: Jak bezpiecznie przedłużyć kabel elektryczny? Poradnik krok po kroku
Krok 3: Skorzystaj z tabeli norm i zawsze dodaj margines bezpieczeństwa
Mając już określoną obciążalność prądową i zidentyfikowane warunki instalacji, możesz teraz sięgnąć po tabele obciążalności prądowej zawarte w aktualnej normie PN-HD 60364-5-52. Znajdź w tabelach odpowiednią metodę instalacji i przekrój przewodu, który jest w stanie bezpiecznie przenieść wymagany prąd, uwzględniając ewentualne współczynniki korygujące. Bardzo ważne jest, aby zawsze dobierać przewód z pewnym marginesem bezpieczeństwa. Oznacza to, że wybrany przewód powinien mieć obciążalność nieco wyższą niż obliczony maksymalny prąd odbiornika. Pozwoli to uniknąć pracy instalacji na granicy dopuszczalnych limitów, zapewni jej dłuższą żywotność i zminimalizuje ryzyko awarii.
