Samo podłączenie różnicówki wygląda na prostą czynność, ale w praktyce decydują o nim detale: dobór typu aparatu, prowadzenie neutralnych, sposób rozdzielenia obwodów i test po uruchomieniu. Właśnie te elementy przesądzają, czy instalacja będzie działać przewidywalnie, czy zacznie wyzwalać bez wyraźnego powodu. Poniżej rozkładam temat na konkretne kroki i pokazuję, na co zwracam uwagę w rozdzielnicy.
Najważniejsze rzeczy przed montażem i uruchomieniem
- 30 mA to najczęstsza czułość dla ochrony dodatkowej ludzi; 100 mA i 300 mA częściej służą do ochrony przeciwpożarowej lub jako stopień nadrzędny.
- Przez wyłącznik różnicowoprądowy prowadzi się przewody robocze tego samego obwodu; przewód PE omija aparat.
- Neutralnych po różnych różnicówkach nie wolno mieszać nawet wtedy, gdy wszystko wydaje się „pasować” na pierwszym etapie uruchomienia.
- Dla większości domowych instalacji bezpiecznym punktem startowym jest typ A; typ B zostawia się urządzeniom, w których mogą pojawić się składowe DC.
- RCCB potrzebuje zabezpieczenia nadprądowego przed sobą, a RCBO łączy ochronę różnicowoprądową i nadprądową w jednym aparacie.
- Przycisk TEST warto sprawdzać regularnie, ale po montażu nie zastępuje go pomiar i odbiór instalacji.
Jak działa wyłącznik różnicowoprądowy i co naprawdę chroni
Różnicówka nie „patrzy” na samą wartość prądu, tylko porównuje to, co wpływa do obwodu, z tym, co z niego wraca. W środku pracuje przekładnik sumujący, czyli element, który wykrywa brak bilansu między przewodami roboczymi. Jeśli część prądu odpływa inną drogą, urządzenie odcina zasilanie. Z punktu widzenia bezpieczeństwa to ważne, bo właśnie taki upływ może oznaczać uszkodzoną izolację albo porażenie.
Jakie zadanie ma różnicówka, a jakiego już nie
Tu najczęściej pojawia się nieporozumienie: wyłącznik różnicowoprądowy nie zastępuje zabezpieczenia nadprądowego. On reaguje na prąd różnicowy, czyli na uciekający prąd, a nie na przeciążenie przewodu czy zwarcie między żyłami. Dlatego w praktyce rozróżniam dwa rozwiązania: RCCB, które chroni tylko różnicowo i wymaga dodatkowej nadprądówki, oraz RCBO, które łączy oba zadania w jednym module.
W instalacjach domowych najczęściej spotyka się czułość 30 mA, bo to poziom stosowany jako ochrona dodatkowa osób. 100 mA i 300 mA wykorzystuje się raczej tam, gdzie ważna jest selektywność albo ochrona przeciwpożarowa. To prowadzi do wyboru właściwego typu i czułości, bo nie każdy aparat nadaje się do tych samych odbiorników.
Czego różnicówka nie naprawi
Jeśli obwód ma źle poprowadzone przewody, aparat będzie wyzwalał mimo sprawnego sprzętu. Jeśli instalacja jest przeciążona, różnicówka też nie rozwiąże problemu. I wreszcie: sama obecność RCD nie poprawia jakości uziemienia ani nie maskuje błędów w rozdzielnicy. Działa dobrze tylko wtedy, gdy reszta układu jest zrobiona konsekwentnie.
Jak dobrać typ, czułość i liczbę biegunów
Dobór zaczynam od pytania, co dokładnie ma chronić aparat. Inaczej dobiera się urządzenie do prostego obwodu oświetleniowego, inaczej do kuchni z dużą liczbą elektroniki, a jeszcze inaczej do ładowarki samochodu elektrycznego albo falownika. Ja zawsze patrzę na rodzaj odbiorników, liczbę faz i to, czy w obwodzie mogą występować składowe DC.
| Parametr | Najczęstszy wybór | Kiedy to ma sens |
|---|---|---|
| Typ aparatu | RCCB lub RCBO | RCCB, gdy kilka obwodów ma wspólną ochronę; RCBO, gdy każdy obwód ma działać osobno |
| Typ prądu | Typ A | Większość mieszkań i domów z elektroniką, zasilaczami, LED-ami i sprzętem AGD |
| Typ prądu | Typ F | Gdy producent urządzenia przewiduje obciążenia z przekształtnikami lub specyficzną charakterystyką upływu |
| Typ prądu | Typ B | Gdy możliwa jest składowa DC, na przykład przy niektórych falownikach, ładowarkach EV lub UPS |
| Czułość | 30 mA | Ochrona dodatkowa ludzi i większość obwodów końcowych |
| Czułość | 100 mA lub 300 mA | Selektywność, ochrona przeciwpożarowa, stopień nadrzędny przed niższymi RCD |
| Liczba biegunów | 2P dla 1-fazy, 4P dla 3-faz z N | Dobór zgodny z układem sieci i liczbą przewodów roboczych |
W praktyce nie wybieram typu AC z rozpędu. Przy współczesnych odbiornikach typ A jest bezpieczniejszym punktem wyjścia, bo lepiej znosi obecność elektroniki i pulsujących składowych prądu. Typ AC zostawiam do bardzo prostych, przewidywalnych obwodów, a przy urządzeniach z bardziej złożoną elektroniką mocy sprawdzam instrukcję producenta. Jeśli różnicówki mają pracować kaskadowo, górny stopień powinien być selektywny, zwykle typu S, żeby nie wyłączać całej instalacji przy drobnym upływie w jednym obwodzie.
Gdy aparat jest już dobrany, decydujące staje się samo prowadzenie przewodów w rozdzielnicy.
Jak prowadzić przewody w rozdzielnicy, żeby aparat działał poprawnie

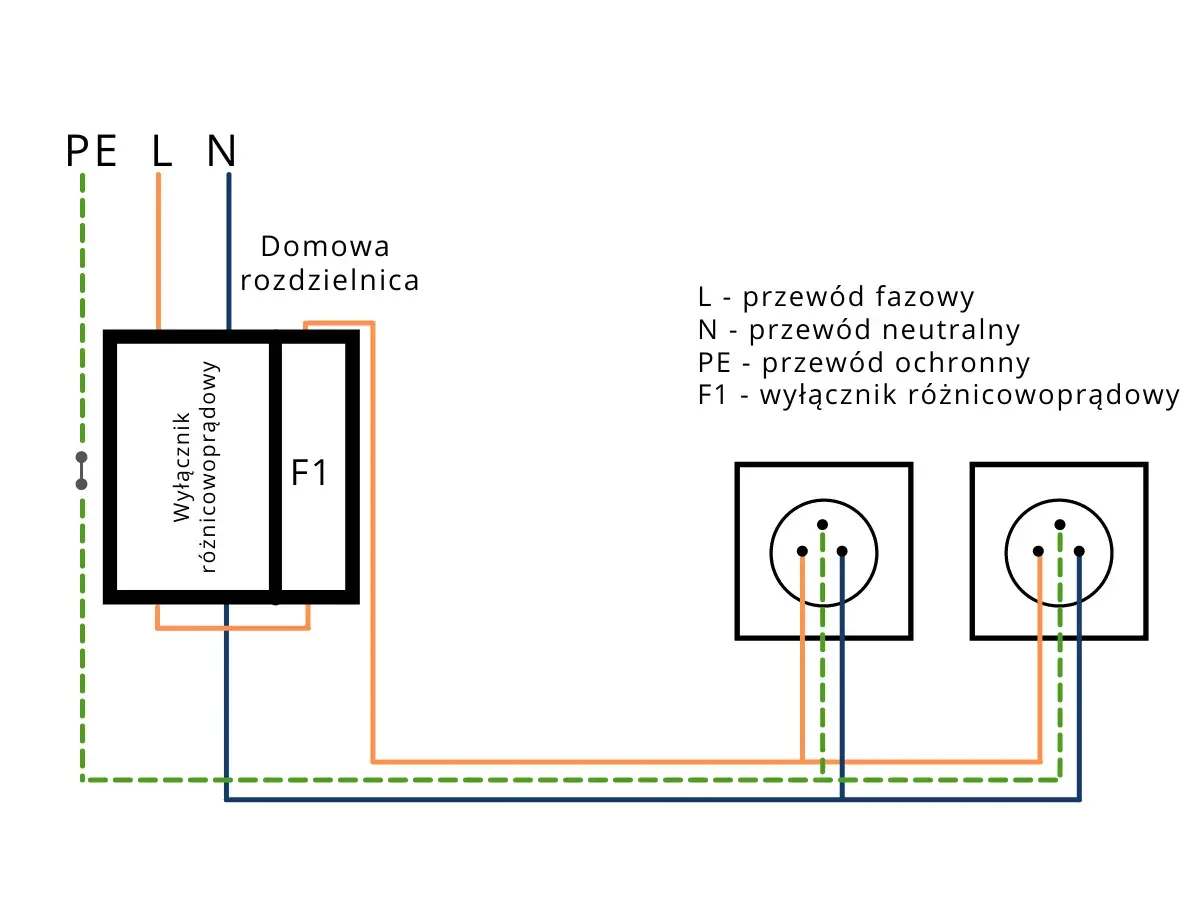

Tu najważniejsza zasada jest prosta: wszystkie przewody robocze danego obwodu muszą przejść przez ten sam wyłącznik, a przewód ochronny PE nie przechodzi przez różnicówkę wcale. W instalacji jednofazowej chodzi o fazę i neutralny, w trójfazowej z przewodem neutralnym o L1, L2, L3 i N. Aparat porównuje bilans prądów między tymi żyłami, więc każda pomyłka od razu odbija się na pracy całego układu.
| Element | Jak go prowadzę | Dlaczego to ważne |
|---|---|---|
| Przewód fazowy | Przez odpowiedni tor RCD | Musi być objęty tym samym pomiarem co neutralny |
| Przewód neutralny | Przez ten sam aparat co faza | Nie może „wracać” inną drogą, bo różnicówka uzna to za upływ |
| Przewód PE | Poza aparatem | To przewód ochronny, a nie roboczy |
| Listwa N | Osobna dla każdego RCD | Zapobiega mieszaniu torów neutralnych i przypadkowemu wyzwalaniu |
Przeczytaj również: Do czego służy warystor - Cichy strażnik Twojej elektroniki

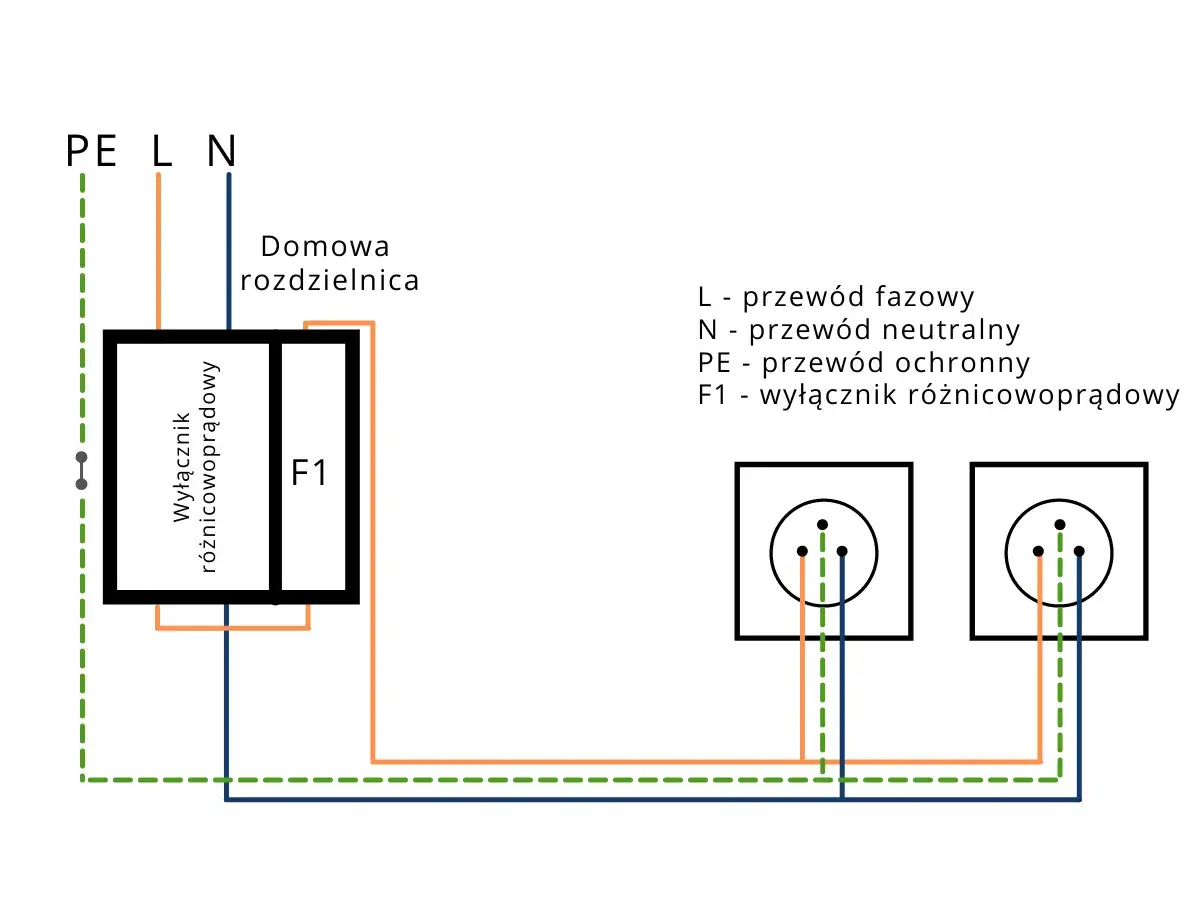

Jedna faza i trzy fazy nie wyglądają tak samo
W instalacji jednofazowej sprawa jest najprostsza: zasilanie i odpływ muszą być podłączone zgodnie z oznaczeniem producenta, zwykle przez zaciski L i N. W układzie trójfazowym dochodzą wszystkie przewody robocze oraz potrzeba sprawdzenia, czy dany aparat ma pracować jako 4-polowy. Nie zakładam z góry, że każdy model można podłączyć „jak leci” z góry lub z dołu, bo ostatecznie decyduje schemat na obudowie i instrukcja producenta.
W dobrze ułożonej rozdzielnicy pilnuję też kolejności od strony systemowej: najpierw rozłączanie główne, potem ochrona przeciwprzepięciowa lub inne elementy przewidziane projektem, a dopiero później rozdział na poszczególne RCD i nadprądówki. Taki układ nie jest sztuką dla sztuki. On po prostu ułatwia serwis, diagnostykę i późniejsze rozbudowy.
Nawet poprawny schemat nie gwarantuje spokoju, jeśli w rozdzielnicy pojawią się klasyczne błędy montażowe.
Najczęstsze błędy, które wywołują niepotrzebne zadziałania
Z mojego doświadczenia największy problem robi nie sam aparat, tylko sposób, w jaki poprowadzono neutralne i podzielono obwody. Różnicówka nie wybacza skrótów myślowych. Jeśli ktoś połączy neutralne z dwóch obwodów albo połączy N z PE za aparatem, instalacja zacznie zachowywać się losowo.
| Błąd | Jak to się objawia | Co robię |
|---|---|---|
| Mieszanie neutralnych z różnych RCD | Wyzwalanie przy włączeniu obciążenia w innym obwodzie | Rozdzielam listwy N i przypisuję je do jednego aparatu |
| Połączenie N z PE za różnicówką | Natychmiastowe albo nieregularne zadziałanie | Sprawdzam mostki i poprawiam rozdział przewodów |
| Zbyt wiele obwodów pod jednym aparatem | Brak selektywności, wyłącza się pół instalacji | Rozbijam układ na kilka sekcji albo stosuję RCBO |
| Zły typ aparatu do odbiorników | Nadmierne wyzwalanie lub brak właściwej reakcji | Dobieram typ A, F albo B do charakteru obciążenia |
| Brak ochrony nadprądowej przed RCCB | Ryzyko przegrzania styków i niestabilna praca | Dodaję odpowiedni wyłącznik nadprądowy lub bezpiecznik |
W praktyce bardzo często winne są też połączenia wykonane „na styk”, bez sprawdzenia momentu dokręcenia. Ja zawsze wracam do karty katalogowej i nie ufam samemu wyglądowi przewodu w zacisku. W rozdzielnicy nie chodzi o to, żeby było tylko estetycznie, ale przede wszystkim pewnie elektrycznie. Po usunięciu tych błędów zostaje jeszcze kontrola po uruchomieniu, a to etap, który wielu osobom umyka.
Co sprawdzam po uruchomieniu, zanim uznam instalację za gotową
Po montażu nie ograniczam się do wciśnięcia przycisku TEST. To dobry pierwszy krok, ale nie jedyny. Przycisk uruchamia obwód próbny i pokazuje, czy mechanika aparatu reaguje, natomiast nie mówi jeszcze wszystkiego o stanie całej instalacji. Dlatego po montażu sprawdzam również ciągłość przewodów ochronnych, poprawność rozdziału neutralnych, polaryzację oraz parametry pomiarowe zgodnie z zakresem prac.
- Testuję przyciskiem T każdy aparat po uruchomieniu i zapisuję wynik, jeśli instalacja jest większa.
- Sprawdzam, czy po zadziałaniu da się jednoznacznie wskazać, który obwód został odłączony.
- Jeżeli w rozdzielnicy są odbiorniki z elektroniką, obserwuję zachowanie przy starcie większych obciążeń.
- W instalacjach, które pracują intensywnie, wracam do testu regularnie, zwykle raz w miesiącu.
Jeżeli aparat nie reaguje na test, nie zakładam od razu jego uszkodzenia. Najpierw sprawdzam, czy ma właściwe zasilanie, czy neutralny nie został źle wpięty i czy nie występuje problem z przewodem PE. W wielu przypadkach winny jest montaż, a nie sam sprzęt. I właśnie dlatego po montażu warto patrzeć na całą rozdzielnicę jak na układ, a nie na pojedynczy moduł.
Co zostawiam sprawdzone, zanim zamknę rozdzielnicę
Jeżeli mam jednym zdaniem opisać dobrze zrobiony montaż, to nie chodzi tylko o to, że różnicówka „nie wybija”. Chodzi o porządek, czytelność i przewidywalność przy każdym kolejnym uruchomieniu. Zostawiam więc rozdzielnicę tak, żeby po kilku miesiącach dało się bez zgadywania odczytać, który aparat obsługuje dany obwód i skąd bierze się ewentualny problem.
- Opisuję każdy obwód na aparacie i na listwach neutralnych.
- Oddzielam obwody o dużej liczbie elektroniki od prostych obwodów rezystancyjnych.
- Zostawiam zapas miejsca na późniejszy podział instalacji, bo zwykle pojawia się on szybciej, niż inwestor zakłada.
- Przy urządzeniach typu fotowoltaika, falownik, ładowarka EV albo pompa ciepła wracam do instrukcji producenta, zamiast zakładać typ aparatu „z rozpędu”.
To właśnie ten etap najczęściej odróżnia montaż poprawny od montażu wygodnego tylko na chwilę. Jeśli przewody są rozdzielone logicznie, aparat dobrany do obciążenia, a test wykonany po uruchomieniu, instalacja pracuje spokojnie i da się ją później sensownie serwisować. W praktyce o to chodzi najbardziej: nie o samą obecność różnicówki w rozdzielnicy, ale o to, żeby cały układ był czytelny, bezpieczny i odporny na drobne błędy użytkowe.
