Dobrze dobrany włącznik podwójny pozwala sterować dwiema sekcjami oświetlenia z jednego miejsca, bez dokładania osobnych mechanizmów i bez chaosu na ścianie. W praktyce liczy się nie tylko sam osprzęt, ale też to, czy instalacja ma odpowiednią liczbę przewodów, jak głęboka jest puszka i czy mechanizm pasuje do konkretnego obwodu. Poniżej rozkładam temat na czynniki pierwsze: od doboru modelu, przez montaż, po błędy, które najczęściej wychodzą dopiero po uruchomieniu.
Najpierw trzeba ustalić, czy łącznik ma sterować jedną oprawą z dwiema sekcjami, czy dwoma niezależnymi obwodami
- Najczęściej chodzi o łącznik świecznikowy, czyli dwuklawiszowy mechanizm do dwóch obwodów światła.
- To dobre rozwiązanie, gdy chcesz osobno włączać różne strefy oświetlenia bez montowania dwóch osobnych łączników.
- W klasycznej instalacji faza trafia na zacisk wspólny, a dwa wyjścia prowadzą do dwóch obwodów lamp.
- W większości mechanicznych modeli neutralny nie trafia do samego łącznika, ale w wersjach smart i dotykowych układ bywa inny.
- Przed montażem trzeba sprawdzić puszkę, stan przewodów i rodzaj zacisków, bo to właśnie tam najczęściej pojawiają się problemy.
Do czego służy taki łącznik i kiedy ma sens
Najprościej mówiąc, to osprzęt do sterowania dwiema niezależnymi sekcjami światła z jednego miejsca. W salonie może to być żyrandol podzielony na dwie grupy, w kuchni osobno światło główne i doświetlenie strefowe, a w sypialni górne światło i delikatne lampy boczne. Taki układ daje więcej kontroli nad sceną świetlną niż zwykły łącznik jednobiegunowy, a jednocześnie nie wymaga rozbudowanej automatyki.
Z mojego doświadczenia najlepiej sprawdza się tam, gdzie użytkownik faktycznie korzysta z dwóch trybów oświetlenia, a nie tylko „dla zasady” chce mieć więcej klawiszy. Jeśli jedna lampa i tak pracuje zawsze razem, prostszy mechanizm będzie po prostu rozsądniejszy. W przypadku dwóch obwodów taki łącznik porządkuje instalację i ogranicza liczbę elementów na ścianie. Żeby nie kupić niewłaściwego osprzętu, trzeba jednak odróżnić go od innych typów łączników, bo tu najczęściej zaczynają się pomyłki.
Nie myl go z układem schodowym
To ważne rozróżnienie, bo nazwy potrafią się mieszać nawet w sklepach. Łącznik świecznikowy steruje dwoma obwodami z jednego miejsca, natomiast łącznik schodowy służy do włączania jednego obwodu z dwóch miejsc, na przykład na korytarzu albo przy schodach. Z kolei krzyżowy nie jest osobnym rozwiązaniem „do lamp”, tylko elementem pośrednim, który rozbudowuje układ schodowy o kolejne miejsce sterowania.
| Typ osprzętu | Co robi | Kiedy ma sens | Najczęstsza pomyłka |
|---|---|---|---|
| Łącznik świecznikowy | Steruje dwiema sekcjami światła z jednego miejsca | Żyrandol, dwie strefy w salonie, dwa obwody w jednej oprawie | Mylenie z układem schodowym |
| Łącznik schodowy | Steruje jednym obwodem z dwóch miejsc | Korytarz, schody, wejście do pokoju | Próba podłączenia dwóch niezależnych obwodów |
| Łącznik krzyżowy | Dodaje kolejne miejsce sterowania do układu schodowego | Długie ciągi komunikacyjne, duże pomieszczenia | Kupno zamiast łącznika świecznikowego |
Jeśli masz wątpliwość, pytanie brzmi nie „ile klawiszy widzę na ścianie”, tylko „ile obwodów chcę kontrolować i z ilu miejsc”. To zwykle od razu porządkuje wybór. Kiedy to już jasne, można przejść do doboru modelu pod konkretną puszkę i warunki pracy.
Jak dobrać model do instalacji i pomieszczenia
Tu nie ma miejsca na przypadek. Ja przy wyborze zwracam uwagę na pięć rzeczy: rodzaj montażu, obciążenie, stopień ochrony, typ zacisków i to, czy w puszce jest miejsce na cały mechanizm. W katalogach producentów bardzo często przewijają się parametry 10 AX i 250 V~, czyli typowe wartości dla osprzętu oświetleniowego w mieszkaniach. W modelach elektronicznych albo smart limity mocy bywają już inne, więc nie wolno zakładać, że każdy wyglądający podobnie łącznik zadziała tak samo.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Rodzaj montażu | Podtynkowy albo natynkowy | Mechanizm musi pasować do puszki i sposobu prowadzenia przewodów |
| Obciążenie | Najczęściej 10 AX, 250 V~ | To podstawowy punkt odniesienia dla klasycznego oświetlenia |
| Stopień ochrony | IP20 do suchych pomieszczeń, wyższy w strefach narażonych na wilgoć | Źle dobrany IP szybko kończy się problemami w łazience lub przy wejściu |
| Zaciski | Śrubowe albo bezgwintowe | Wpływają na tempo montażu i wygodę podłączenia przewodów |
| Neutralny w puszce | Tak tylko w wybranych modelach, zwłaszcza elektronicznych | Klasyczny mechanizm zwykle go nie wymaga, ale smart łączniki już często tak |
| Głębokość puszki | Im ciaśniej, tym większe ryzyko problemów | Za płytka puszka utrudnia ułożenie przewodów i domknięcie ramki |
W praktyce najbezpieczniej jest dobrać osprzęt do rzeczywistej instalacji, a nie do samej estetyki ramki. Jeśli planujesz wersję dotykową albo smart, sprawdź też, czy mechanizm wymaga pełnego zasilania L i N, bo to zmienia całą logikę montażu. Dopiero z takim zestawem danych warto brać śrubokręt do ręki.
Jak przygotować montaż, żeby nie walczyć z puszką
Tu zwykle decyduje się, czy praca pójdzie gładko, czy zamieni się w nerwowe upychanie przewodów. Zanim cokolwiek odkręcisz, wyłącz zasilanie na bezpieczniku i sprawdź brak napięcia testerem. Nie wystarczy zgaszony klawisz ani samo przełączenie wyłącznika na ścianie. To różnica, której nie warto lekceważyć.

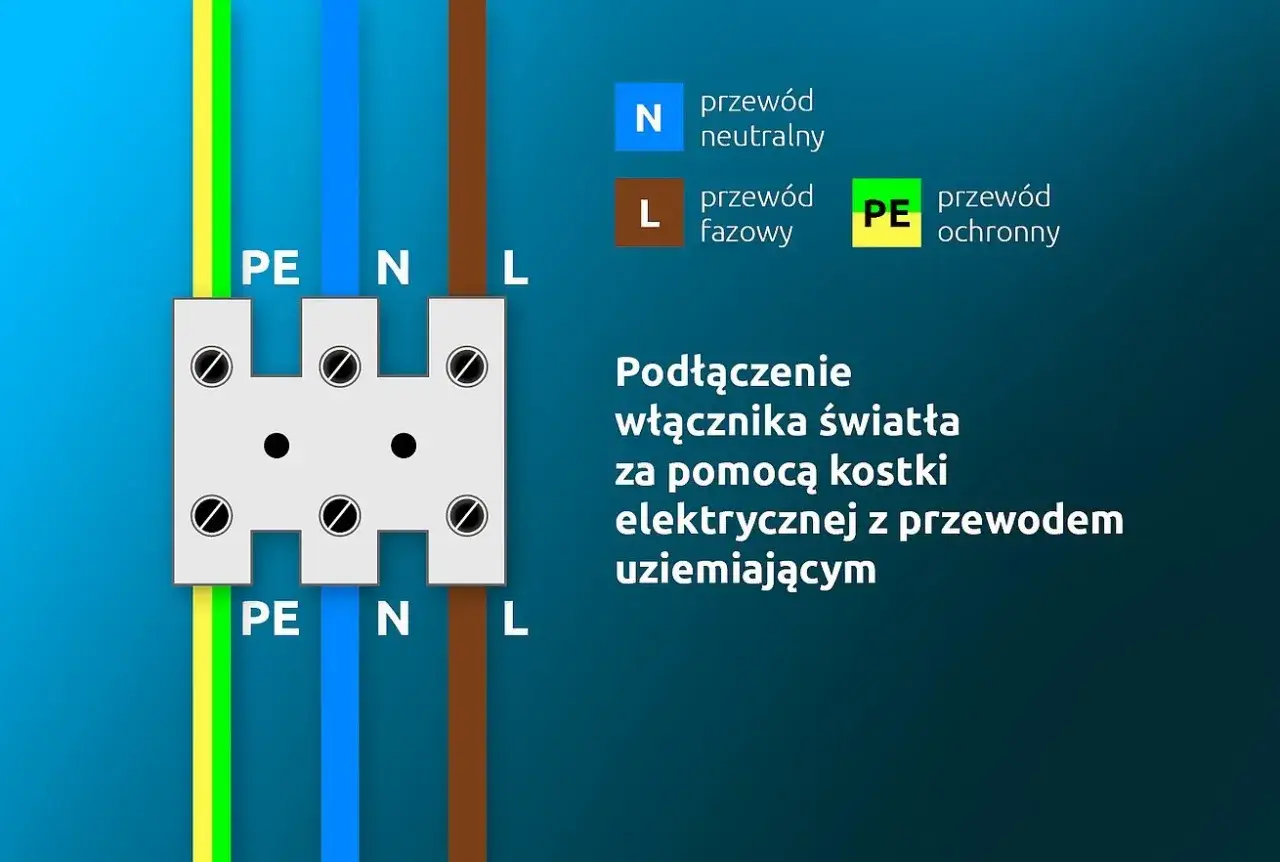

Przed demontażem dobrze jest też ocenić trzy rzeczy: ile przewodów wchodzi do puszki, w jakim są stanie i czy ich długość pozwoli na spokojne podłączenie. W starych instalacjach kolory bywają mylące, więc nie traktuję ich jak jedynego wyznacznika. Brązowy lub czarny przewód zwykle oznacza fazę, niebieski neutralny, a żółto-zielony ochronny, ale przy starszym osprzęcie lepiej potwierdzić wszystko miernikiem niż ufać samym barwom.
Przygotuj też podstawowe narzędzia:
- tester napięcia lub multimetr,
- mały płaski i krzyżakowy wkrętak,
- ściągacz izolacji albo dobre boczne szczypce,
- poziomicę lub choćby krótki laser,
- złączki do połączeń w puszce, jeśli przewody trzeba uporządkować,
- latarkę, bo wnętrze puszki prawie zawsze jest ciemniejsze, niż się wydaje.
Ja dodatkowo robię szybki „przymiar na sucho”: sprawdzam, czy mechanizm w ogóle mieści się z przewodami i czy rama nie będzie później odstawać. To zajmuje minutę, a oszczędza dużo poprawiania. Gdy wszystko masz rozpoznane, sam montaż przebiega znacznie spokojniej.
Jak przebiega montaż krok po kroku
Każdy producent podaje własny schemat, więc nie warto zgadywać na pamięć. Mimo tego logika klasycznego montażu jest podobna: zasilanie trafia na zacisk wspólny, a dwa wyjścia prowadzą do dwóch obwodów lamp. W standardowym mechanizmie oznaczenia spotykane najczęściej to L albo COM jako wejście oraz L1 i L2 jako wyjścia. Jeśli model ma inne symbole, trzymasz się wyłącznie jego instrukcji.
- Zdejmij klawisze i ramkę zgodnie z konstrukcją mechanizmu.
- Odsłoń zaciski i rozpoznaj przewód zasilający oraz dwa przewody wychodzące do obwodów oświetlenia.
- Przewód fazowy podłącz do zacisku wspólnego.
- Dwa przewody do lamp umieść na wyjściach odpowiadających za osobne sekcje światła.
- Jeśli model wymaga neutralnego, doprowadź go dokładnie tak, jak przewiduje schemat producenta.
- Ułóż przewody tak, żeby nie zgniatały się przy wsuwaniu mechanizmu do puszki.
- Osadź łącznik równo, dociągnij mocowanie i sprawdź poziom ramki.
- Załóż klawisze, włącz zasilanie i przetestuj każdy przycisk osobno.
W modelach z zaciskami bezgwintowymi przewód zwykle wsuwa się do oporu, a w śrubowych liczy się równomierne dociśnięcie bez nadmiernej siły. Jeśli po uruchomieniu jedna sekcja świeci odwrotnie albo nic się nie dzieje, nie zgaduj na oślep. Najpierw wróć do schematu i sprawdź, czy przewody nie trafiły do niewłaściwych zacisków. To prostsze niż późniejsze rozbieranie całego osprzętu.
Najczęstsze błędy, które psują efekt albo bezpieczeństwo
Największe problemy nie wynikają z samej idei, tylko z drobnych pomyłek przy przygotowaniu. Zawodowo patrzę na to tak: jeśli osprzęt po montażu wygląda dobrze, ale coś „nie gra” w działaniu, winny jest prawie zawsze detal w puszce albo zły typ mechanizmu. Najczęściej widzę te błędy:
- kupno łącznika schodowego zamiast świecznikowego albo odwrotnie,
- podłączenie przewodów bez sprawdzenia schematu producenta,
- upchanie zbyt dużej liczby żył w płytkiej puszce,
- mieszanie przewodu neutralnego z fazowym w starych, niejednoznacznych instalacjach,
- zbyt słabe albo zbyt mocne dokręcenie zacisków,
- brak zgodności IP z pomieszczeniem narażonym na wilgoć,
- niedopasowanie osprzętu elektronicznego do obciążenia LED lub zasilacza,
- ignorowanie tego, że w wersjach smart trzeba zapewnić warunki opisane w instrukcji, a nie tylko „podłączyć dwa kabelki”.
Jedna rzecz szczególnie często bywa bagatelizowana: wrażenie, że jeśli mechanizm dało się wcisnąć do puszki, to montaż jest dobry. Nie zawsze. Jeśli przewody są ściśnięte, rama odstaje albo klawisz pracuje z wyczuwalnym oporem, to sygnał, że trzeba wrócić do ułożenia przewodów. Taki detal potrafi później dać o sobie znać grzaniem, trzaskaniem albo niestabilnym działaniem.
Co sprawdzić po złożeniu, zanim uznasz pracę za skończoną
Po uruchomieniu robię prosty test i zwykle wystarcza on do wykrycia większości błędów. Każdy klawisz powinien sterować tylko swoją sekcją, bez opóźnienia i bez mrugania. Mechanizm nie powinien się nagrzewać, a ramka musi leżeć równo na ścianie. W strefach wilgotnych sprawdzam jeszcze, czy zastosowany osprzęt naprawdę pasuje do warunków pomieszczenia, a nie tylko do koloru płytek.
- Każdy klawisz działa niezależnie.
- Nie ma iskrzenia, buczenia ani wyczuwalnego grzania po kilku minutach pracy.
- Ramka nie odstaje i nie blokuje klawiszy.
- W puszce nie ma naprężenia przewodów.
- Jeśli to model elektroniczny, zakończył kalibrację i pracuje zgodnie z instrukcją.
Jeśli coś budzi wątpliwości, przerywam i sprawdzam wszystko od początku, zamiast „dopinać temat” na siłę. Przy modernizacji starej instalacji to szczególnie ważne, bo w puszce często wychodzi brak miejsca, zły stan żył albo niezgodność z nowym osprzętem. Gdy montujesz włącznik podwójny w istniejącej instalacji, najwięcej zyskujesz nie na samym mechanizmie, tylko na porządnym sprawdzeniu przewodów, głębokości puszki i zgodności z obciążeniem. To właśnie te trzy rzeczy najczęściej decydują, czy osprzęt będzie działał bezproblemowo przez lata.
