Podłączenie gniazdka - Bezpieczny montaż krok po kroku

Przy montażu gniazda najważniejsze są trzy rzeczy: dobór właściwego osprzętu, poprawne rozpoznanie przewodów i bezwzględne trzymanie się zasad bezpieczeństwa. Ten artykuł pokazuje, jak wygląda podłączenie gniazdka w praktyce, na co zwrócić uwagę w instalacji podtynkowej i kiedy lepiej przerwać pracę, zamiast zgadywać. Dodałem też wskazówki dla starszych instalacji, w których sam mechanizm nie rozwiązuje problemu.

Jak rozumiem bezpieczny montaż gniazda

Ja zawsze zaczynam od bezpieczeństwa, a dopiero potem przechodzę do śrubek. Najpierw trzeba odłączyć zasilanie w odpowiednim obwodzie i sprawdzić brak napięcia, najlepiej testerem dwubiegunowym albo miernikiem, a nie wyłącznie starym próbnikiem neonowym. To ważne, bo etykieta na wyłączniku w rozdzielnicy bywa nieprecyzyjna, zwłaszcza w mieszkaniach po kilku remontach.

Do takiej pracy przydają się proste narzędzia, ale muszą być sensownie dobrane:

• tester napięcia lub miernik dwubiegunowy,
• śrubokręt z izolowaną rękojeścią,
• ściągacz izolacji albo dobrze prowadzony nożyk,
• poziomnica, jeśli zależy Ci na równym montażu ramki,
• latarka, bo puszki potrafią być głębokie i słabo widoczne.

Ważny jest też sam kontekst pracy. Nie montuję osprzętu w wilgotnym pomieszczeniu, na mokrej ścianie ani wtedy, gdy przewody są wyraźnie przegrzane, sparciałe albo zbyt krótkie. Jeśli widzę nadtopioną izolację, nie traktuję tego jak kosmetycznej poprawki, tylko sygnał, że problem może dotyczyć całego obwodu. Kiedy to mam już za sobą, wybór odpowiedniego gniazda staje się dużo prostszy.

Jak dobrać gniazdo do miejsca i obciążenia

Nie każde gniazdo sprawdzi się w każdym pomieszczeniu. W salonie liczy się wygoda i estetyka, w garażu odporność na warunki, a w łazience lub przy wejściu na taras najpierw myślę o ochronie przed wilgocią. W praktyce warto rozdzielić to na kilka najczęstszych wariantów.

Jeśli w jednym punkcie ma być zasilanych kilka urządzeń, często od razu lepiej wybrać gniazdo podwójne albo całą serię osprzętu z jednego systemu. Taki wybór nie rozwiązuje problemu obciążenia obwodu sam z siebie, ale pozwala uniknąć prowizorycznych rozgałęźników i późniejszego dokładania kolejnych punktów. Gdy już wiem, jaki mechanizm pasuje do miejsca, przechodzę do przewodów, bo to one decydują o bezpieczeństwie całego układu.

Jak rozpoznać przewody i zaciski bez zgadywania

W nowoczesnej instalacji kolory są zwykle czytelne: żółto-zielony to przewód ochronny PE, niebieski to neutralny N, a brązowy, czarny albo szary to faza L. Tyle teorii. W praktyce trafiają się starsze instalacje, przeróbki po poprzednich właścicielach i miejsca, gdzie kolory nie pasują już do podręcznika, więc sama barwa nie wystarczy.

Dlatego zawsze patrzę na oznaczenia na mechanizmie. Zaciski są opisane jako L, N i PE albo symbolem uziemienia. Jeśli ich nie ma, nie zakładam niczego na pamięć. W typowych gniazdach z bolcem kluczowy jest przewód ochronny, a nie tylko „to, po której stronie będzie faza”. Orientacja przewodów ma znaczenie, ale nadrzędne są oznaczenia producenta i zgodność z konkretnym modelem osprzętu.

Warto też odróżnić instalację trzyżyłową od starej dwużyłowej. Gdy widzę tylko dwie żyły albo przewód PEN, wiem, że nie mam do czynienia z prostą podmianą frontu. Brak osobnego PE zmienia sposób oceny całego obwodu, a nie tylko sposób wpięcia jednego gniazda. W takich przypadkach nie próbuję „załatwić sprawy” skrótem, bo pozornie drobna oszczędność potrafi potem wyjść jako grzanie zacisków, wybijanie zabezpieczeń albo brak skutecznej ochrony przeciwporażeniowej.

Jeśli przewody są już rozpoznane, sam montaż staje się po prostu serią kolejnych, uporządkowanych kroków.

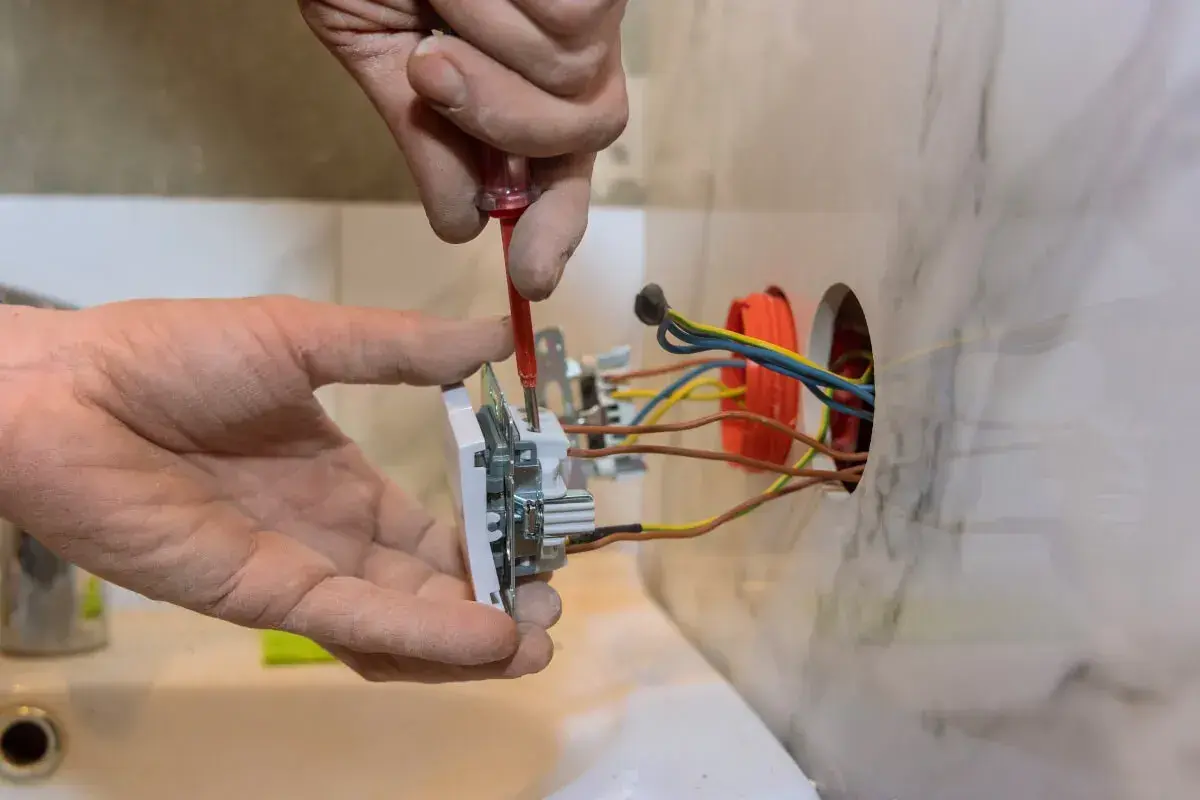

Jak wygląda montaż gniazda krok po kroku

1. Odłącz zasilanie w rozdzielnicy i upewnij się, że konkretny obwód jest martwy.
2. Sprawdź brak napięcia testerem na wszystkich żyłach, nie tylko na jednej.
3. Odkręć osłonę i wysuń mechanizm z puszki, uważając na krótkie przewody.
4. Przygotuj końcówki przewodów. Izolację zdejmuj zgodnie z zaleceniami producenta, zwykle na około 10 mm.
5. Podłącz przewód ochronny do PE, neutralny do N, a fazowy do L.
6. Dokręć zaciski tak, aby żyła siedziała stabilnie, ale nie była uszkodzona przez zbyt duży docisk.
7. Ułóż przewody w puszce bez ostrego zaginania i bez ściskania ich na siłę.
8. Wypoziomuj mechanizm, przykręć go i zamontuj ramkę oraz osłonę.
9. Po włączeniu zasilania sprawdź gniazdo testerem lub podłącz niewielkie obciążenie, na przykład lampkę.

Przy zaciskach śrubowych kontroluję docisk dwa razy, bo luźna żyła potrafi po czasie zacząć się grzać i powodować trzaski. Przy zaciskach sprężynowych ważniejsze jest dociśnięcie przewodu do końca i brak uszkodzenia żyły. Jeśli puszka jest zbyt płytka, nie upycham kabli na siłę. Lepiej wymienić ją na głębszą niż zostawić instalację pod stałym naprężeniem. Najwięcej problemów nie wynika z samego schematu, tylko z pośpiechu i drobnych skrótów.

Najczęstsze błędy, które potem kosztują najwięcej

W praktyce błędy przy montażu gniazda są dość powtarzalne i właśnie dlatego łatwo je przewidzieć. Najgorsze jest to, że część z nich nie daje od razu objawów. Instalacja działa, ale po kilku tygodniach zaczynają się kłopoty z nagrzewaniem, iskrzeniem albo wybijaniem zabezpieczeń.

• Brak sprawdzenia napięcia przed rozpoczęciem pracy. To błąd podstawowy i najdroższy w skutkach.
• Zbyt krótko odizolowane lub zbyt mocno odsłonięte żyły, które później luzują się albo dotykają elementów obudowy.
• Słabo dokręcone zaciski, przez które rośnie rezystancja połączenia i pojawia się grzanie.
• Pomieszanie przewodów w starej instalacji, zwłaszcza wtedy, gdy kolor izolacji nie odpowiada już funkcji żyły.
• Wymuszone wpychanie przewodów do płytkiej puszki, co kończy się naprężeniem mechanicznym i uszkodzeniem izolacji.
• Złe dopasowanie osprzętu do pomieszczenia, na przykład zwykłe gniazdo tam, gdzie powinno być bryzgoszczelne.

Ja najbardziej obawiam się błędów, których nie widać od razu, bo później trudniej je zdiagnozować. Gdy instalacja zachowuje się nietypowo już po montażu, nie tłumaczę tego sobie „tak ma być”, tylko szukam przyczyny od razu. I właśnie wtedy często wychodzi, że problem nie dotyczy samego gniazda, lecz całego obwodu.

Kiedy wymiana to za mało i trzeba patrzeć szerzej

Jeżeli w ścianie masz starą instalację dwużyłową, aluminiowe przewody albo ślady przegrzania, sama wymiana mechanizmu jest tylko kosmetyką. W takich układach liczy się stan całej gałęzi, połączeń w puszkach i zabezpieczeń w rozdzielnicy. Gniazdo może wyglądać nowocześnie, a nadal pracować na starej, słabej infrastrukturze.

Warto szczególnie uważać, gdy pojawiają się takie sygnały:

• nadtopiona izolacja lub przebarwienia wokół starych zacisków,
• częste wyłączanie zabezpieczenia po podłączeniu jednego odbiornika,
• luźne przewody aluminiowe, które trudno stabilnie zamocować,
• brak przewodu ochronnego PE w miejscu, gdzie powinno go już być,
• gniazdo w łazience, kuchni lub na zewnątrz bez odpowiedniego stopnia ochrony,
• brak wyłącznika różnicowoprądowego, czyli RCD, w obwodzie narażonym na wilgoć lub większe obciążenie.

RCD to wyłącznik różnicowoprądowy, który reaguje na upływ prądu i potrafi odciąć zasilanie szybciej, niż zrobiłby to zwykły nadprądowy bezpiecznik. Nie zastępuje on poprawnego montażu gniazda, ale wyraźnie podnosi poziom bezpieczeństwa w instalacji. Jeśli w trakcie pracy widzę taki zestaw problemów, traktuję to jako moment na szerszą ocenę instalacji, a nie na samą podmianę osprzętu. Na końcu zostaje już tylko szybki przegląd po montażu, bo to on oddziela pracę poprawną od takiej, którą trzeba będzie poprawiać.

Co sprawdzić po montażu, żeby nie wracać do tematu

Po zakończeniu prac nie zamykam tematu samym faktem, że światło w pokoju dalej działa. Sprawdzam przede wszystkim stabilność mechanizmu, poprawność podłączenia i to, czy gniazdo nie grzeje się pod lekkim obciążeniem. Przy jednym punkcie trwa to chwilę, ale przy remoncie kilku pomieszczeń potrafi oszczędzić sporo nerwów.

• Ramka powinna leżeć równo i nie odstawać od ściany.
• Mechanizm nie może mieć luzu, a przewody nie powinny być widoczne po złożeniu.
• Tester gniazd powinien potwierdzić poprawny układ połączeń.
• Po kilku minutach pracy pod umiarkowanym obciążeniem osprzęt nie powinien się zauważalnie nagrzewać.
• W pomieszczeniach wilgotnych trzeba jeszcze raz zweryfikować lokalizację gniazda względem stref ochronnych.

Jeżeli wymieniasz kilka punktów w jednym mieszkaniu, od razu planuję spójny system ramek, głębsze puszki tam, gdzie miejsce jest ciasne, i osprzęt z tej samej serii. To drobiazg, ale w praktyce bardzo ułatwia serwis i późniejsze dokładanie nowych elementów. Przy jednym gnieździe kusi, żeby zrobić tylko to, co najprostsze, jednak przy instalacji elektrycznej najwięcej daje właśnie dokładność w detalach.
