W starych mieszkaniach problem nie zaczyna się od samego gniazdka, tylko od tego, czy instalacja rzeczywiście zapewnia ochronę przed porażeniem. Temat, który zwykle zaczyna się pytaniem o to, jak zmostkować gniazdko, w praktyce sprowadza się do rozróżnienia między dawnym zerowaniem a współczesnym układem z osobnym przewodem ochronnym. Poniżej wyjaśniam, kiedy taki mostek bywa spotykany, kiedy jest błędem i co zrobić, żeby osprzęt był bezpieczny po montażu.
Najważniejsze informacje w skrócie
- Mostek nie jest uniwersalną naprawą braku ochrony, tylko rozwiązaniem związanym z określonym typem starej instalacji.
- W układach z osobnym przewodem PE i N nie powinny być łączone w gnieździe, zwłaszcza jeśli obwód przechodzi przez RCD.
- Kolory przewodów pomagają w identyfikacji, ale nie zastępują oględzin i pomiarów.
- Jeżeli instalacja ma tylko dwie żyły, rozsądniejszą drogą bywa modernizacja obwodu, a nie doraźny mostek.
- Po każdej ingerencji w gniazdo potrzebny jest pomiar skuteczności ochrony przeciwporażeniowej.
Co naprawdę oznacza mostkowanie gniazdka
Mostkowanie, nazywane też zerowaniem, polega na połączeniu zacisku ochronnego z przewodem, który w danej instalacji pełnił jednocześnie funkcję roboczą i ochronną. To nie jest „dodanie uziemienia z niczego”, tylko obejście ograniczeń starego układu. W nowoczesnym gnieździe mamy trzy osobne punkty: L dla fazy, N dla przewodu neutralnego i PE dla ochrony przeciwporażeniowej.
Z mojego punktu widzenia najważniejsze jest to, że sam bolec ochronny niczego jeszcze nie gwarantuje. O bezpieczeństwie decyduje cały tor przewodów, rozdzielnica i sposób ochrony zastosowany w budynku, a nie sam wygląd osprzętu na ścianie.

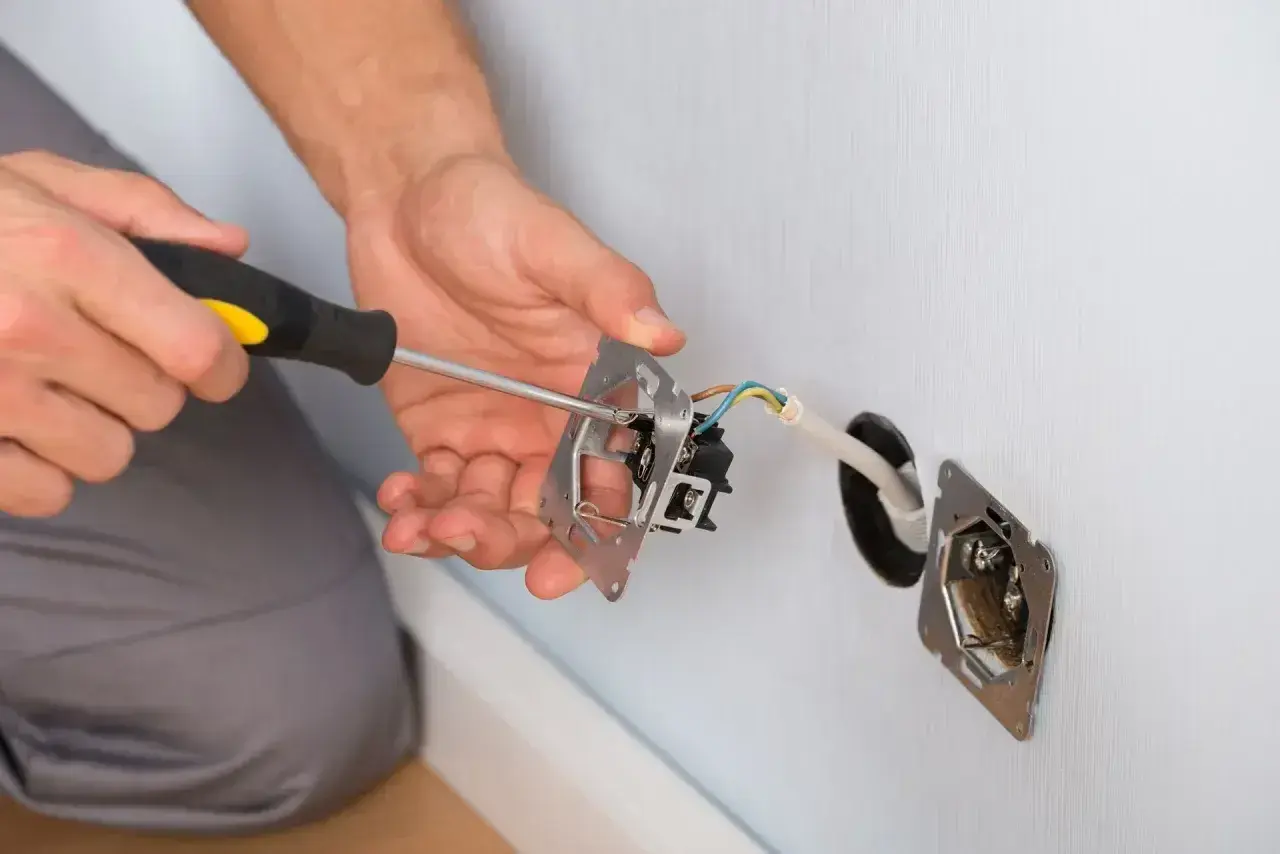

W praktyce pytanie o mostek pojawia się najczęściej przy wymianie starego gniazda w mieszkaniu z lat 70. albo 80. Tam nadal spotyka się instalacje dwużyłowe, często aluminiowe, i właśnie wtedy trzeba najpierw ustalić, z jakim układem ma się do czynienia. Dopiero potem można mówić o jakiejkolwiek przeróbce.
Kiedy mostek bywa spotykany, a kiedy jest błędem
Nie każda instalacja daje takie same możliwości. W jednych układach historycznie stosowano zerowanie, w innych takie połączenie jest po prostu błędem i może obniżyć poziom ochrony. W domu lub mieszkaniu nie warto zgadywać po samym wyglądzie gniazda, bo identyczny osprzęt może pracować w zupełnie różnych warunkach.
| Układ instalacji | Co to zwykle oznacza | Czy mostek w gnieździe ma sens | Najważniejsza uwaga |
|---|---|---|---|
| TN-C | Stary układ z przewodem PEN, który łączył funkcję neutralną i ochronną | Tylko w określonych przypadkach i po potwierdzeniu układu | Przerwa w PEN może pozbawić ochrony całe metalowe obudowy urządzeń |
| TN-S / TN-C-S po rozdziale | Przewody PE i N są już rozdzielone | Nie | Łączenie PE z N w gnieździe psuje poprawny schemat ochrony, zwłaszcza przy RCD |
| TT | Ochrona opiera się na lokalnym uziemieniu i urządzeniach ochronnych | Nie | Mostek nie zastępuje poprawnego uziomu i może stworzyć fałszywe poczucie bezpieczeństwa |
Jeśli w obwodzie jest wyłącznik różnicowoprądowy, traktuję mostek jako sygnał ostrzegawczy. W praktyce przewodów PE i N nie wolno łączyć za RCD, bo zabezpieczenie może zacząć działać nieprawidłowo albo wcale nie zadziałać wtedy, gdy powinno.
Wniosek jest prosty: to, co w starej instalacji bywało tolerowane jako rozwiązanie przejściowe, w nowym układzie może być zwyczajnie niebezpieczne. I właśnie dlatego najpierw sprawdza się typ sieci, a dopiero później wybiera sposób montażu osprzętu.
Jak rozpoznać, z czym masz do czynienia
Przed jakąkolwiek przeróbką patrzę nie tylko na samo gniazdo, ale też na rozdzielnicę i przewody dochodzące do puszki. Kolor izolacji pomaga, ale nie jest dowodem, bo w starszych mieszkaniach przewody bywały przerabiane kilka razy i sam barwny układ potrafi wprowadzić w błąd.
- Jeśli w puszce są tylko dwie żyły, instalacja może być stara, ale to jeszcze nie znaczy, że wolno dorabiać mostek na własną rękę.
- Jeśli widzisz żółto-zielony przewód PE, zwykle masz już osobny tor ochronny i nie ma powodu, by łączyć go z N.
- Jeśli w rozdzielnicy jest RCD, układ ochrony musi być spójny na całym obwodzie.
- Jeśli gniazdo jest wymieniane przy okazji remontu, warto sprawdzić, czy cały obwód nie wymaga modernizacji, a nie tylko wymiany frontu osprzętu.
W polskich instalacjach bardzo często spotyka się gniazda typu E, czyli z bolcem ochronnym. Sam bolec nie rozwiązuje jednak problemu, jeśli za nim nie stoi poprawnie wykonany przewód ochronny lub prawidłowo zrealizowane zerowanie w starej sieci. Właśnie dlatego nie polecam podejmować decyzji na podstawie samego kształtu gniazdka.
Jeżeli chcesz ocenić sytuację rozsądnie, zacznij od tego, czy obwód ma osobny PE, czy tylko wspólny PEN, oraz czy w rozdzielnicy zastosowano zabezpieczenie różnicowoprądowe. Ten prosty ogląd zwykle mówi więcej niż sam widok puszki.
Dlaczego samodzielne łączenie PE z N może narobić więcej szkody niż pożytku
Największy problem polega na tym, że mostek często wygląda na prostą naprawę, a w rzeczywistości maskuje usterkę instalacji. W gnieździe wszystko może wydawać się w porządku, ale przy awarii przewodu, poluzowanym zacisku albo nieprawidłowym układzie ochrony ryzyko rośnie bardzo szybko.
Gdy instalacja ma różnicówkę
W obwodzie z RCD połączenie PE i N może zaburzyć zasadę działania zabezpieczenia. Różnicówka ma wykrywać różnicę między prądem wpływającym i wypływającym z obwodu, a nieprawidłowy mostek potrafi ten układ rozjechać. W praktyce oznacza to albo niepożądane wyzwalanie, albo brak reakcji wtedy, gdy zabezpieczenie powinno odciąć zasilanie.
Przeczytaj również: Podłączenie gniazdka - Bezpieczny montaż krok po kroku
Gdy przewód PEN jest stary lub uszkodzony
W starych instalacjach z przewodem PEN problemem bywa nie sam mostek, tylko stan całego toru. Jeśli PEN ma słabe połączenie, korozję albo jest źle zamocowany, to ochrona nie działa tak, jak zakładał wykonawca. W skrajnym przypadku na metalowych obudowach urządzeń może pojawić się niebezpieczny potencjał, mimo że gniazdko „na oko” wygląda poprawnie.
- Ryzyko porażenia rośnie, gdy obudowa urządzenia przestaje być skutecznie połączona z ochroną.
- Fałszywe poczucie bezpieczeństwa jest szczególnie groźne, bo użytkownik ufa gniazdku z bolcem, choć układ w środku jest wadliwy.
- Problemy z pomiarami i odbiorem instalacji pojawiają się od razu po kontroli elektrycznej.
- Odpowiedzialność za błąd spada na osobę wykonującą przeróbkę, a nie na osprzęt.
Dlatego przy montażu osprzętu nie skupiam się wyłącznie na tym, czy gniazdo jest równo osadzone w puszce. Ważniejsze jest to, czy jego zaciski pracują w prawidłowym układzie ochrony i czy cała instalacja daje warunki do bezpiecznego użytkowania.
Co zrobić zamiast mostkowania
Jeśli celem jest bezpieczne korzystanie z gniazdka, a nie tylko wizualne „dodanie bolca”, są trzy sensowne drogi. Każda ma inny koszt i inny zakres prac, dlatego warto dobrać ją do stanu instalacji, a nie do samej chęci szybkiej poprawki.
| Rozwiązanie | Kiedy ma sens | Orientacyjny koszt robocizny w 2026 r. | Co daje |
|---|---|---|---|
| Wymiana samego gniazda na nowy osprzęt | Gdy do puszki dochodzi już poprawny przewód ochronny | Około 50–80 zł za punkt, plus osprzęt od około 10–30 zł | Estetykę, lepszy stan techniczny i prawidłowe podłączenie |
| Doprowadzenie przewodu ochronnego lub modernizacja punktu | Gdy instalacja jest dwużyłowa i chcesz realnej ochrony | Zwykle 150–280 zł za punkt, czasem więcej przy kuciu i odtworzeniu ścian | Faktyczne przywrócenie ochrony zamiast jej udawania |
| Przebudowa obwodu lub rozdzielnicy | Gdy instalacja jest stara, przeciążona albo ma więcej usterek | Od kilkuset złotych do kilku tysięcy, zależnie od zakresu | Porządek w całym obwodzie i możliwość późniejszej rozbudowy |
Takie widełki są dziś bardziej uczciwe niż obiecywanie jednej „ceny za wszystko”, bo koszt zależy od długości przewodu, rodzaju ściany, dostępu do puszki i tego, czy trzeba ruszać rozdzielnicę. W praktyce sama wymiana gniazda to najmniejszy wydatek, ale jeśli nie ma przewodu ochronnego, oszczędność jest tylko pozorna.
W nowoczesnym podejściu do instalacji nie chodzi o to, żeby zamknąć temat najtańszym możliwym ruchem. Chodzi o to, żeby gniazdo było elementem poprawnie zaprojektowanego obwodu, a nie kosmetyczną poprawką na starej instalacji.
Co bym sprawdził przed decyzją o przeróbce starego gniazda
Gdybym miał ocenić taki punkt na miejscu, zacząłbym od kilku prostych pytań, zanim w ogóle dotknąłbym zacisków. To nie jest lista do samodzielnego odtworzenia krok po kroku, tylko zestaw rzeczy, które powinien przeanalizować elektryk przed zmianą osprzętu.
- Czy w rozdzielnicy jest wyłącznik różnicowoprądowy i do którego obwodu przypisane jest gniazdo.
- Czy do puszki dochodzi PE, N albo wspólny PEN, a nie tylko przypadkowo oznaczony przewód.
- Czy na zaciskach nie widać przegrzania, luzu albo śladów korozji.
- Czy instalacja ma charakter starego TN-C, czy już nowego układu z rozdzielonymi żyłami ochronnymi.
- Czy po zakończeniu prac będzie wykonany pomiar ciągłości przewodu ochronnego oraz impedancji pętli zwarcia.
Jeśli odpowiedzi na te pytania nie są jednoznaczne, nie warto robić mostka „na oko”. W instalacji 230 V bezpieczniej jest poświęcić godzinę na diagnozę i wydać więcej na uczciwą modernizację niż zostawić po sobie rozwiązanie, które tylko wygląda jak ochrona. Właśnie tak podchodzę do montażu osprzętu: najpierw bezpieczeństwo, potem wygoda, a dopiero na końcu estetyka.
