Podłączenie łącznika krzywkowego ma sens dopiero wtedy, gdy patrzy się na cały układ, a nie tylko na sam aparat. Liczą się tu trzy rzeczy: funkcja przełącznika, program łączeń i liczba biegunów. Poniżej rozkładam temat praktycznie, tak żeby dało się przejść od odczytania schematu do poprawnego montażu bez zgadywania.
Najważniejsze rzeczy, zanim podłączysz łącznik
- Program łączeń mówi, co dzieje się w każdej pozycji pokrętła, więc to od niego zaczynam.
- PE nie prowadzi się przez styki łącznika; przewód ochronny idzie osobno do punktu ochronnego lub listwy PE.
- Układy 0-1, 0-1-2, rewers i gwiazda-trójkąt wymagają różnych połączeń, nawet jeśli aparat wygląda podobnie.
- Przy przełączaniu dwóch źródeł zasilania potrzebny jest model z odpowiednim układem, żeby nie zewrzeć źródeł między sobą.
- Przed uruchomieniem robię test ciągłości i test każdej pozycji miernikiem, a nie tylko próbę „na oko”.
Co trzeba ustalić, zanim ruszy przewód
Ja zaczynam od tabliczki znamionowej i karty katalogowej, bo sam napis „0-1” albo „1-2” nie mówi jeszcze wszystkiego. Ten sam typ osprzętu może mieć inny program łączeń, liczbę biegunów, położenie pokrętła i prąd znamionowy. W praktyce spotyka się wersje 10 A, 16 A, 25 A, 32 A, 63 A i wyższe, ale dobór zawsze robię pod konkretny odbiornik, a nie „na pamięć”.
| Co sprawdzam | Dlaczego to ważne | Co z tego wynika |
|---|---|---|
| Program łączeń | Określa, które styki łączą się w każdej pozycji | 1101, 2203, 9151 i podobne oznaczenia nie są dekoracją, tylko instrukcją |
| Liczba biegunów | Decyduje, ile żył przełączasz jednocześnie | Inaczej wygląda układ 1-biegunowy, a inaczej 3- lub 4-biegunowy |
| Pozycje pokrętła | Wskazują logikę pracy: 0-1, 0-1-2, 1-2, rewers | Nie każdy przełącznik „kręci się tak samo”, mimo podobnej obudowy |
| Prąd znamionowy | Chroni styki przed grzaniem i szybkim zużyciem | Do silnika, grzałki czy przełączania źródeł dobiera się zapas, a nie minimum |
| Montowanie i IP | Ma znaczenie przy montażu w panelu, drzwiach albo obudowie | Inaczej planuje się osprzęt do rozdzielnicy, a inaczej do obudowy hermetycznej |
Dopiero po takim odczycie ma sens sięganie po przewody. Jeśli pominie się ten etap, łatwo pomylić zwykły wyłącznik z przełącznikiem źródeł albo z wersją rewersyjną, a to kończy się poprawkami już po montażu.
Jak czytać schemat i oznaczenia zacisków
Na schemacie szukam zawsze dwóch rzeczy: które styki są zamknięte w danej pozycji i gdzie jest strona zasilania, a gdzie wyjście. W dokumentacji producentów znak w kolumnie oznacza zamknięty styk, a pionowa linia między znakami pokazuje, że styk pozostaje zamknięty podczas przejścia między pozycjami. To ważne, bo od razu widać, czy aparat ma pracować z przerwą, czy przełączać obwód bez nakładania dwóch źródeł.
| Oznaczenie | Znaczenie praktyczne | Do czego to zwykle służy |
|---|---|---|
| 1101 | Układ 0-1, 1-biegunowy | Proste włączanie i wyłączanie jednej żyły roboczej |
| 1103 | Układ 0-1, 3-biegunowy | Przełączanie trzech faz lub trzech torów jednocześnie |
| 2203 | Układ 0-1-2 albo 1-0-2, 3-biegunowy | Przełączanie pomiędzy dwoma torami albo dwoma źródłami |
| 9151 | Łącznik silnikowy 3-fazowy rewersyjny | Zamiana kierunku obrotów silnika zgodnie z programem łączeń |
| 9551 | Gwiazda-trójkąt z zerem | Rozruch i przełączenie silnika w układzie gwiazda-trójkąt |
W praktyce oznacza to jedno: nie zakładam, że każdy łącznik ma taki sam układ zacisków. W jednym modelu zasilanie trafia na jedną stronę, a odbiornik na drugą, w innym część torów jest mostkowana wewnętrznie. To właśnie dlatego przed montażem sprawdzam legendę, a nie tylko nadruk na pokrętle. Następny krok to już właściwe podłączenie pod konkretny scenariusz pracy.
Jak podłączyć go w najczęstszych układach
Ja zawsze robię to w tej samej kolejności: odłączam zasilanie, sprawdzam brak napięcia miernikiem, identyfikuję zaciski i dopiero wtedy prowadzę przewody. To brzmi banalnie, ale właśnie tu najczęściej pojawiają się pomyłki. Największy błąd to podłączenie „na kolory” zamiast według schematu.
Układ 0-1 dla jednej fazy
To najprostszy przypadek, ale i tu nie ma miejsca na skróty. Jeśli aparat jest 1-biegunowy, zwykle przełącza tylko żyłę roboczą. Jeśli ma być pełniejsze odcięcie obwodu, wybieram wersję 2-biegunową zgodnie z dokumentacją, bo sama faza nie zawsze daje pełną izolację odbiornika.
- Wchodzącą fazę podłączam do zacisku zasilania wskazanego w schemacie.
- Wyjście prowadzę z zacisku roboczego na odbiornik.
- Przewód neutralny podłączam tylko wtedy, gdy dany model i układ tego wymagają.
- PE prowadzę osobno do punktu ochronnego, nie przez styki łącznika.

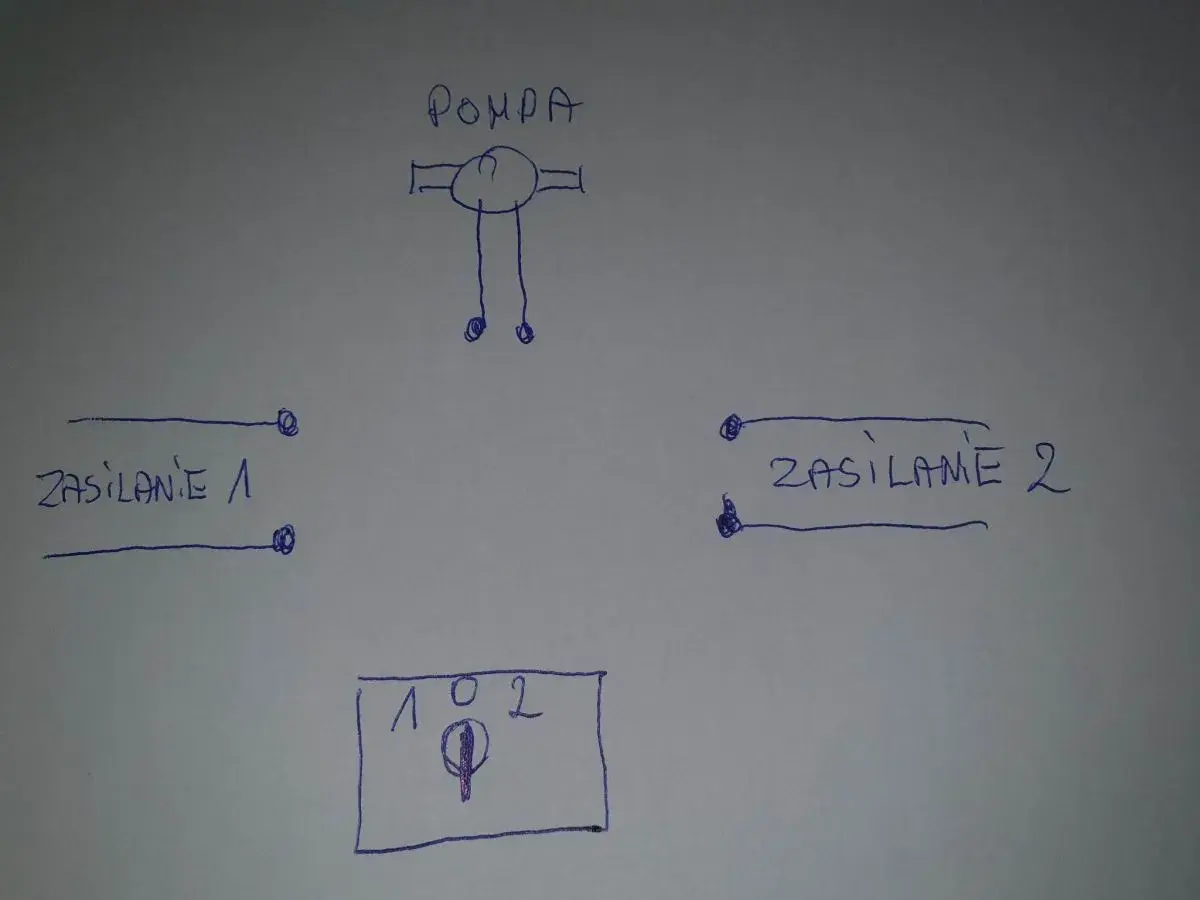

Układ 0-1-2 i przełączanie dwóch źródeł
Tu najważniejsza jest blokada między źródłami. Jedno źródło trafia na jedną pozycję, drugie na drugą, a wyjście do odbiornika idzie na tor wspólny zgodnie ze schematem. Nigdy nie łączę dwóch zasileń „na próbę”, bo w takich układach najdroższy błąd to przypadkowe połączenie źródła A ze źródłem B.
- Najpierw oznaczam wejście pierwszego i drugiego źródła.
- Potem rozdzielam wyjście na obciążenie, a nie na dwa źródła jednocześnie.
- Sprawdzam, czy aparat ma przełączenie bez nakładania styków albo z odpowiednią przerwą.
- Po montażu testuję każdą pozycję bez obciążenia, a dopiero później podłączam odbiornik.
Przeczytaj również: Inteligentny dom - wszystko, co musisz wiedzieć przed zakupem

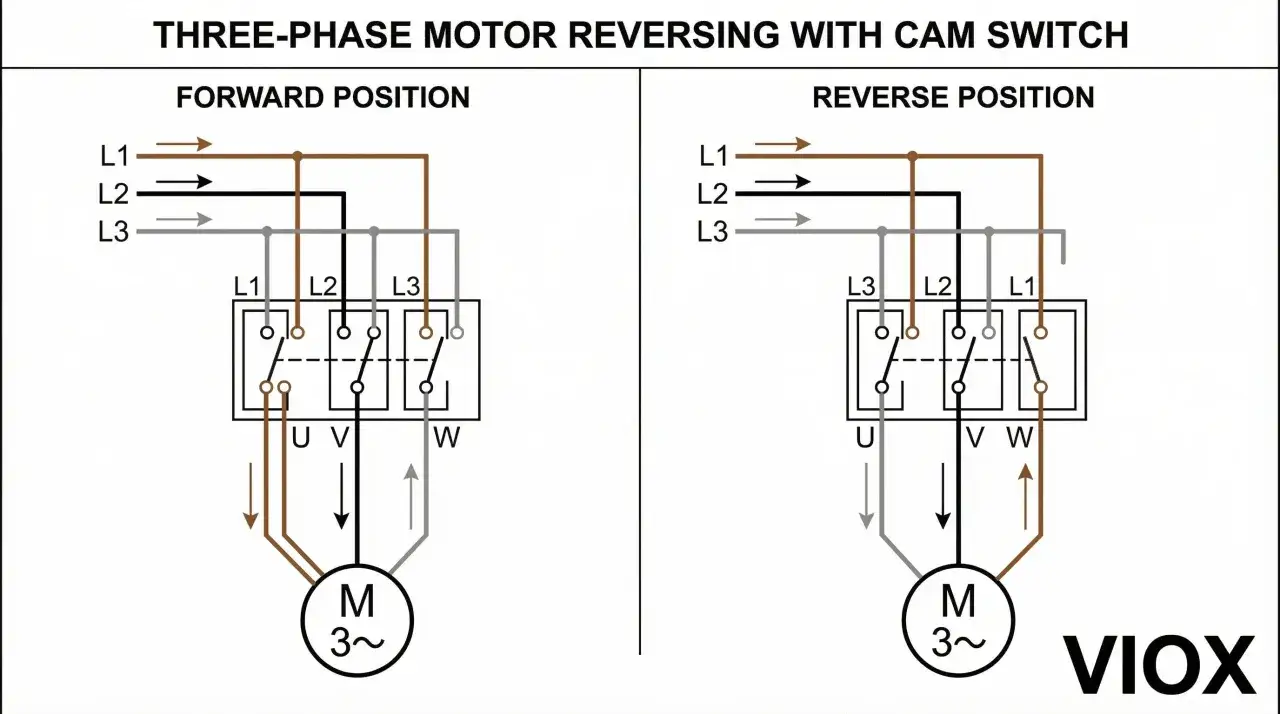

Silnik 3-fazowy i rewers
W układzie silnikowym nie improwizuję. Zasilanie L1, L2 i L3 trafia na stronę wejściową, a silnik podłączam do wyjść zgodnie z diagramem. Jeżeli potrzebny jest rewers, zamieniam dwie fazy tylko tak, jak przewidział producent. To właśnie ta różnica decyduje o kierunku obrotów, a nie przypadkowe przestawienie dwóch przewodów.
Przy gwieździe-trójkącie sprawa robi się jeszcze bardziej precyzyjna, bo w grę wchodzą uzwojenia U1, V1, W1 oraz U2, V2, W2. Taki układ podłącza się według dedykowanego schematu, zwykle razem z zabezpieczeniem silnikowym. Jeśli ktoś próbuje zrobić to „jak zwykły przełącznik”, kończy z nieprawidłowym rozruchem albo przegrzewaniem styków.
| Zastosowanie | Co zwykle podłączam | Najważniejsza zasada |
|---|---|---|
| 0-1 jednofazowe | Faza na wejście, odbiornik na wyjście | PE osobno, neutralny tylko jeśli schemat tego wymaga |
| 0-1-2 lub przełączanie dwóch źródeł | Źródło A i źródło B na oddzielne tory, obciążenie na wspólny tor | Nie wolno zewrzeć źródeł przez wspólny zestyk |
| Rewers silnika | Trzy fazy i wyjścia silnika według programu łączeń | Zamienia się tylko te fazy, które przewiduje diagram |
| Gwiazda-trójkąt | Uzwojenia silnika i obwód przejścia zgodnie z kartą katalogową | Bez dedykowanego schematu lepiej nie zaczynać |
Po takim podłączeniu od razu przechodzę do testów, bo właśnie tam wychodzi, czy schemat był odczytany poprawnie. To prowadzi już prosto do błędów, które widzę najczęściej na budowie i w rozdzielnicach.
Najczęstsze błędy przy montażu
Najwięcej problemów daje nie sam aparat, tylko sposób jego użycia. Zdarza się, że ktoś montuje łącznik poprawnie mechanicznie, ale elektrycznie układ jest zrobiony przypadkowo. Potem pojawia się grzanie, brak jednej pozycji albo wybija zabezpieczenie.
| Błąd | Co się dzieje | Jak temu zapobiegam |
|---|---|---|
| Podłączenie według kolorów zamiast schematu | Układ działa odwrotnie albo nie działa wcale | Zawsze czytam program łączeń i oznaczenia zacisków |
| Prowadzenie PE przez łącznik | Osłabienie ochrony i ryzyko przy uszkodzeniu obudowy | Przewód ochronny prowadzę osobno do listwy PE |
| Za mały prąd znamionowy | Grzanie styków i szybsze zużycie | Dobieram aparat z zapasem, zwłaszcza przy silnikach i częstym przełączaniu |
| Zamienione wejście z wyjściem przy przełączaniu źródeł | Możliwe zwarcie albo błędna praca całego układu | Oznaczam źródła i obciążenie jeszcze przed zaciskaniem przewodów |
| Brak testu wszystkich pozycji | Pojawia się ukryty problem dopiero po uruchomieniu | Sprawdzam ciągłość i brak zwarć każdej pozycji miernikiem |
| Luźny przewód lub zbyt krótko odizolowana żyła | Kontakt przerywa albo zacisk się grzeje | Dopasowuję długość odizolowania do zacisku i dokręcam zgodnie z zaleceniem producenta |
Jeśli po kilku cyklach próbnych obudowa lub zaciski robią się wyraźnie ciepłe, wracam do doboru przewodu albo samego aparatu. To zwykle lepszy moment na korektę niż czekanie, aż problem pokaże się pod obciążeniem. Zostaje jeszcze jedna ważna rzecz: kiedy nie ufać ogólnym zasadom, tylko trzymać się wyłącznie dokumentacji producenta.
Kiedy schemat producenta jest ważniejszy niż ogólna zasada
Jeżeli aparat obsługuje gwiazdę-trójkąt, dwa źródła zasilania, amperomierz, woltomierz albo silnik rewersyjny, nie traktuję go jak uniwersalnego przełącznika. Zestaw styków bywa zaprojektowany pod konkretny program łączeń, a dwa łączniki wyglądające identycznie mogą pracować zupełnie inaczej. W dokumentacji producentów takie różnice są opisane wprost, czasem nawet dla bardzo konkretnych wariantów mechanicznych.
- Przy układach silnikowych nie zgaduję położenia zacisków.
- Przy przełączaniu dwóch źródeł nie robię mostków „na logikę”.
- Przy łącznikach z nietypowym położeniem pokrętła sprawdzam orientację czołówki i opis pozycji.
- Przy wersjach specjalnych, których nie da się jednoznacznie dopasować, sięgam po pełny schemat z katalogu.
W praktyce działa jedna zasada: jeśli nie umiem jednoznacznie powiedzieć, co łączy się w pozycji 0, 1 albo 2, to jeszcze nie zaczynam podłączenia. To oszczędza czas, przewody i późniejsze rozbieranie obudowy. Na końcu liczy się tylko układ, który działa przewidywalnie i bez grzania.
Co sprawdzam przed zamknięciem obudowy
Przed zamknięciem obudowy robię krótki test kontrolny. Najpierw sprawdzam, czy każdy przewód siedzi pewnie w zacisku i czy żyła nie wysuwa się przy lekkim pociągnięciu. Potem mierzę ciągłość obwodu w każdej pozycji, sprawdzam brak zwarć między torami i upewniam się, że pokrętło przechodzi wszystkie pozycje bez oporu.
Na końcu patrzę jeszcze na rzeczy bardzo przyziemne: czy przepusty kablowe są szczelne, czy przewody nie są naprężone i czy opis pozycji zgadza się z tym, co faktycznie robi aparat. Jeśli po krótkiej próbie obciążeniowej nic się nie grzeje, a układ zachowuje się zgodnie ze schematem, uznaję montaż za zamknięty poprawnie.
