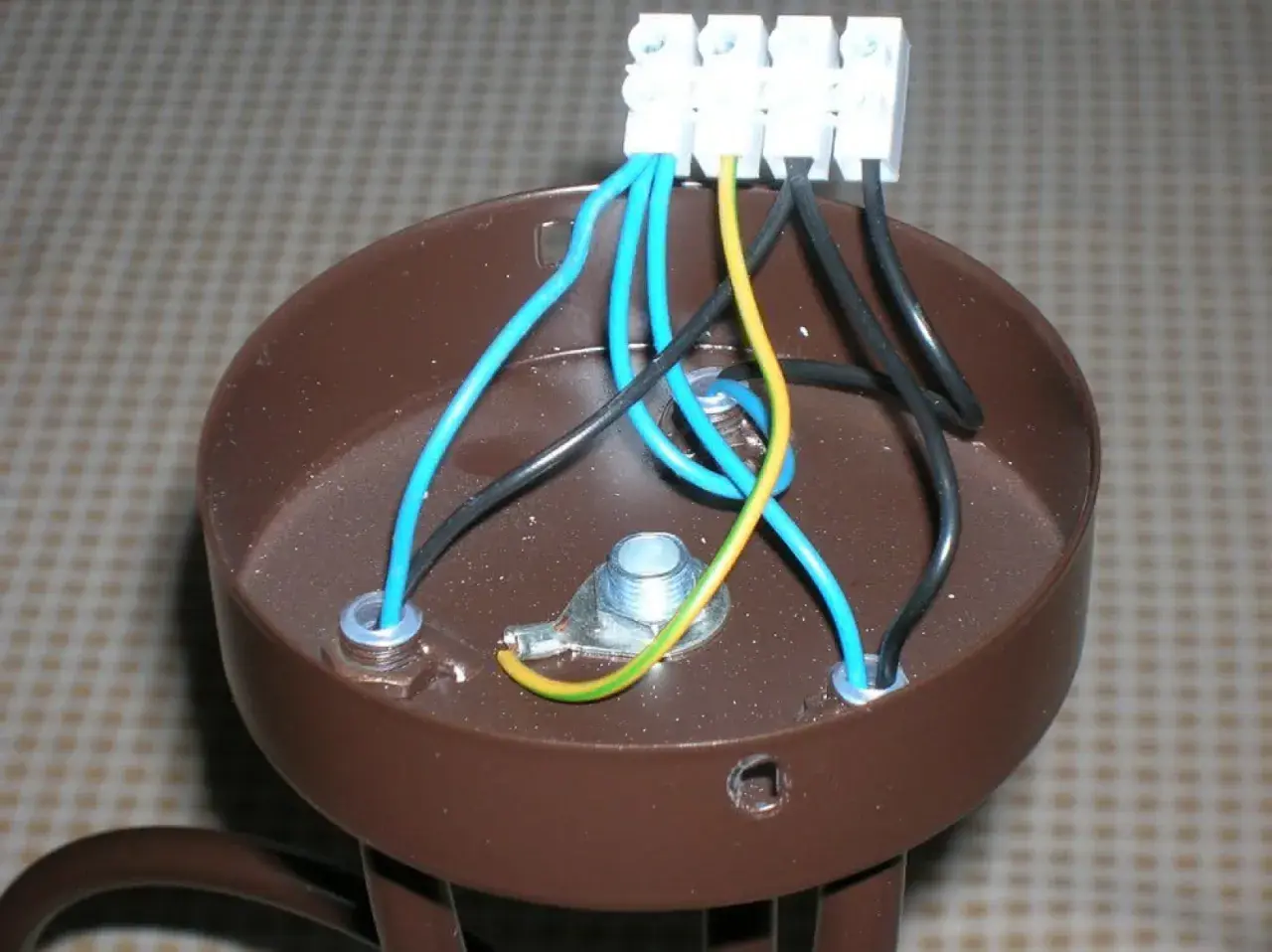

Jak podłączyć kable do kostki - Bezpiecznie i trwale!

Podłączenie przewodów w kostce wydaje się prostą czynnością, ale w praktyce decydują o niej detale: dobór złączki, długość odizolowania, rodzaj żyły i sposób dociśnięcia zacisku. Pokażę, jak podłączyć kable do kostki bez zgadywania, z naciskiem na bezpieczeństwo, trwałość połączenia i typowe błędy, które później kończą się grzaniem albo luzem.

Co naprawdę oznacza kostka elektryczna i kiedy to rozwiązanie ma sens

W codziennym języku „kostka” oznacza po prostu złączkę instalacyjną. To niewielki element, który łączy przewody w puszce, oprawie oświetleniowej, gnieździe albo innym punkcie instalacji. W praktyce najważniejsze jest nie to, jak potocznie ją nazywamy, ale czy dany model pasuje do rodzaju przewodu i obciążenia.

Ja patrzę na trzy rzeczy od razu: typ zacisku, przekrój przewodu i warunki montażu. W domu najczęściej spotyka się kostki śrubowe, złączki dźwigniowe oraz modele wciskane. Każde z tych rozwiązań ma sens, ale nie w tym samym miejscu.

Jeśli mam doradzić praktycznie, do domowych prac montażowych najczęściej wybieram złączki dźwigniowe, bo dają dobrą kontrolę nad montażem i łatwo je później skontrolować wzrokowo. To właśnie od tego wyboru zaczyna się poprawne podłączanie, więc następny krok to przygotowanie przewodów.

Jak przygotować przewody, żeby połączenie było pewne

Zanim cokolwiek wsuniesz do zacisku, wyłącz obwód i sprawdź brak napięcia odpowiednim testerem. Sama pozycja wyłącznika nie wystarcza, bo w praktyce zdarzają się błędnie opisane obwody, przeróbki wykonane wcześniej „na skróty” albo przewody zasilane z innego miejsca. To jest moment, w którym nie warto ufać pamięci.

Potem oglądam końcówki przewodów. Jeśli izolacja jest nadtopiona, a żyła przyciemniona albo utleniona, lepiej odciąć uszkodzony fragment i przygotować końcówkę od nowa. Złączka ma trzymać zdrową miedź, a nie przewód po przegrzaniu.

W praktyce ważna jest też długość odizolowania. Dla wielu nowoczesnych złączek dźwigniowych wartością odniesienia jest 11 mm - WAGO podaje właśnie taką długość dla serii 221. Nie zgaduję tu „na oko”, tylko biorę to jako punkt wyjścia i sprawdzam oznaczenie na obudowie konkretnego modelu.

Jeśli pracujesz na przewodach linkowych, nie zakładaj automatycznie, że tulejka jest zawsze potrzebna. Przy niektórych złączkach dźwigniowych producent dopuszcza montaż bez tulejki, a jej dokładanie tylko z przyzwyczajenia potrafi bardziej zaszkodzić niż pomóc. Przy zaciskach śrubowych jest odwrotnie: tulejka zwykle poprawia pewność styku, szczególnie na linkach.

Na koniec porządkuję żyły według funkcji. Osobno L, osobno N, osobno PE. To banał tylko z pozoru, bo pomylenie przewodów ochronnych i roboczych jest jednym z tych błędów, które później trudno znaleźć bez rozbierania połowy instalacji. Po takim przygotowaniu można przejść do samego montażu.

Jak podłączyć przewody do kostki krok po kroku

Jeżeli masz przed sobą kostkę z dźwignią, procedura jest prosta, ale warto robić ją konsekwentnie. W klasycznych zaciskach śrubowych kolejność jest trochę inna, natomiast zasada pozostaje ta sama: żyła ma wejść do końca, a zacisk ma ją trzymać bez luzu.

1. Upewnij się, że obwód jest odłączony i napięcie nie wraca z innego źródła.
2. Przytnij końcówkę przewodu, jeśli jest uszkodzona, spłaszczona albo zaśniedziała.
3. Odizoluj właściwą długość przewodu, zgodnie z oznaczeniem złączki.
4. Otwórz zacisk: podnieś dźwignię albo poluzuj śrubę, zależnie od typu kostki.
5. Wsuń żyłę do oporu, tak aby nie wystawała nadmiernie poza punkt styku.
6. Zamknij dźwignię albo dokręć śrubę, ale bez siłowania się i bez zgniatania przewodu.
7. Zrób lekki test pociągnięcia każdego przewodu - jeśli wychodzi, połączenie trzeba poprawić.
8. Ułóż przewody w puszce tak, żeby nie były naprężone i nie łamały się przy zamykaniu osprzętu.

Przy złączkach dźwigniowych lubię jedną rzecz: po zamknięciu od razu widać, czy przewód siedzi prawidłowo. W skręcanych kostkach tej kontroli wzrokowej jest mniej, więc trzeba polegać bardziej na staranności i dokręceniu. Z kolei w modelach wciskanych najważniejsze jest wciśnięcie żyły do końca, bez zawijania jej pod kątem.

Właśnie na tym etapie wychodzą różnice między „da się” a „jest zrobione dobrze”. To prowadzi wprost do pytania, jak dobrać samą kostkę, żeby nie walczyć z nią już podczas montażu.

Jak dobrać właściwą kostkę do zadania, a nie do przypadku

Dobór złączki zacząłbym od przekroju przewodu, bo to on decyduje o zgodności z modelem. Druga rzecz to rodzaj żyły: drut, linka albo przewód wielodrutowy. Trzecia - miejsce montażu. W ciasnej puszce czasem lepsza jest mniejsza kostka, nawet jeśli montaż wymaga odrobinę więcej uwagi.

W praktyce patrzę też na to, czy połączenie ma być serwisowalne. Jeśli wiem, że obwód może być jeszcze przerabiany, złączka dźwigniowa daje mi większy komfort niż tani zacisk śrubowy. Jeżeli to proste, stałe połączenie w punkcie, do którego później nie będę często wracał, czasem wystarczy rozwiązanie bardziej kompaktowe.

• Do oświetlenia - najczęściej sprawdza się złączka dźwigniowa, bo łatwo połączyć kilka żył i później skontrolować połączenie.
• Do prostych napraw w puszce - klasyczna kostka śrubowa też działa, ale wymaga większej dyscypliny przy dokręceniu.
• Do miejsc o małej przestrzeni - liczy się kompaktowy korpus i liczba torów, a nie sama cena złączki.
• Do przewodów linkowych - sprawdzam, czy model dopuszcza je bez tulejki albo czy producent wymaga końcówek zaciskanych.
• Do modernizacji starej instalacji - wybieram złączkę, która wybacza mniej i daje więcej kontroli wizualnej.

Na etapie doboru nie kieruję się wyłącznie marką czy ceną. SEP zwraca uwagę na to, że połączenie ma być pewne elektrycznie i mechanicznie, a to oznacza zgodność modelu, przewodu i sposobu montażu. Jeśli któryś z tych elementów nie pasuje, najtańsza złączka przestaje być oszczędnością.

Skoro wiadomo już, jak wybrać odpowiedni model, warto zobaczyć, jakie błędy w praktyce najczęściej psują nawet dobrze zapowiadający się montaż.

Najczęstsze błędy, przez które połączenie zaczyna grzać

Większość problemów nie bierze się z „wadliwej kostki”, tylko z montażu. Z mojego doświadczenia najczęściej zawodzi jeden z kilku powtarzalnych ruchów, zwykle bardzo prostych do uniknięcia.

• Zbyt krótkie odizolowanie - przewód nie dochodzi do właściwego miejsca styku i połączenie robi się niestabilne.
• Zbyt długie odizolowanie - miedź wystaje poza zacisk i rośnie ryzyko przypadkowego kontaktu.
• Luźny zacisk - przewód siedzi „na słowo honoru”, a to z czasem kończy się grzaniem.
• Mieszanie przewodów niezgodnie z modelem - nie każda kostka przyjmie każdą kombinację żył i przekrojów.
• Zgnieciona lub uszkodzona żyła - przewód wygląda poprawnie, ale kontakt elektryczny jest już słabszy.
• Brak kontroli po montażu - połączenie nie zostało sprawdzone lekkim pociągnięciem i wizualnie.
• Upychanie przewodów na siłę - jeśli puszka jest za mała, nie wolno liczyć na to, że „jakoś się zmieści”.

Najgorszy scenariusz to taki, w którym połączenie działa dziś, ale po kilku cyklach nagrzewania i stygnięcia zaczyna się luzować. Wtedy problem nie jest już kosmetyczny, tylko instalacyjny. Dlatego po montażu zawsze wracam do jednego pytania: czy to połączenie nadal będzie pewne za tydzień, miesiąc i rok.

Nie każdy przypadek nadaje się do szybkiej naprawy domowej, więc kolejna sekcja jest po to, by dobrze rozpoznać granicę między prostą pracą a sytuacją wymagającą fachowej interwencji.

Kiedy lepiej przerwać pracę i wezwać elektryka

Są sytuacje, w których nawet poprawna wiedza o złączkach nie wystarcza. Jeśli widzisz przypalone izolacje, stopioną kostkę, ślady łuku elektrycznego albo stary przewód aluminiowy, nie traktuję tego jako zadania „na szybko”. Tak samo reaguję, gdy obwód jest nieopisany, pojawia się kilka zasilających żył naraz albo nie masz jak rzetelnie sprawdzić napięcia.

Do elektryka kieruję też prace przy obwodach, które zasilają większe odbiorniki, wymagają pomiarów albo są częścią większej przebudowy. W takich miejscach sama wymiana kostki bywa tylko wierzchołkiem problemu. Jeśli zacisk grzeje się bez wyraźnej przyczyny, za tym często stoi coś więcej niż jeden luźny przewód.

Właśnie dlatego nie warto mylić „prostoty montażu” z „brakiem ryzyka”. Dobrze dobrana złączka ułatwia pracę, ale nie zastępuje oceny stanu instalacji. Po tej selekcji zostaje już tylko ostatni przegląd przed zamknięciem puszki.

Ostatni przegląd przed zamknięciem puszki

Zanim wkręcę osprzęt lub zamknę puszkę, robię krótki, ale konsekwentny przegląd. To jest moment, w którym najłatwiej wyłapać drobne błędy bez ponownego rozbierania wszystkiego po uruchomieniu instalacji.

• Sprawdzam, czy każdy przewód jest wsunięty do końca.
• Patrzę, czy żadna żyła nie wystaje poza zacisk.
• Kontroluję, czy izolacja nie weszła pod strefę styku.
• Oceniając puszkę, pilnuję, żeby przewody nie były napięte ani mocno zagięte.
• Weryfikuję zgodność L, N i PE z założeniem obwodu.
• Po zamknięciu osprzętu sprawdzam, czy nic nie zostało ściśnięte przez pokrywę.

Jeśli wszystko wygląda poprawnie, uruchamiam obwód i obserwuję, czy instalacja działa normalnie. Gdy coś budzi wątpliwości, nie idę w stronę „może będzie dobrze”, tylko poprawiam połączenie od razu. W praktyce to właśnie takie spokojne, techniczne podejście najbardziej zmniejsza ryzyko błędu i daje połączenie, które nie sprawia problemów po zamknięciu puszki.
