Dylemat wago czy kostka wraca przy każdym montażu osprzętu, bo oba rozwiązania służą do tego samego: mają połączyć przewody szybko, pewnie i bez późniejszych niespodzianek. Różnica wychodzi dopiero przy ciasnej puszce, przewodzie giętkim z oprawy, naprawie starej instalacji albo wtedy, gdy połączenie ma działać bez doglądania przez lata. W tym artykule porządkuję temat praktycznie: pokazuję, kiedy lepiej wybrać złączkę sprężynową, kiedy klasyczną listwę śrubową i jakie błędy najczęściej psują efekt.
Najkrótsza decyzja brzmi prosto: w większości połączeń lepiej sprawdza się złączka sprężynowa
- WAGO daje szybszy montaż, równy docisk i mniejsze ryzyko błędu przy dokręcaniu.

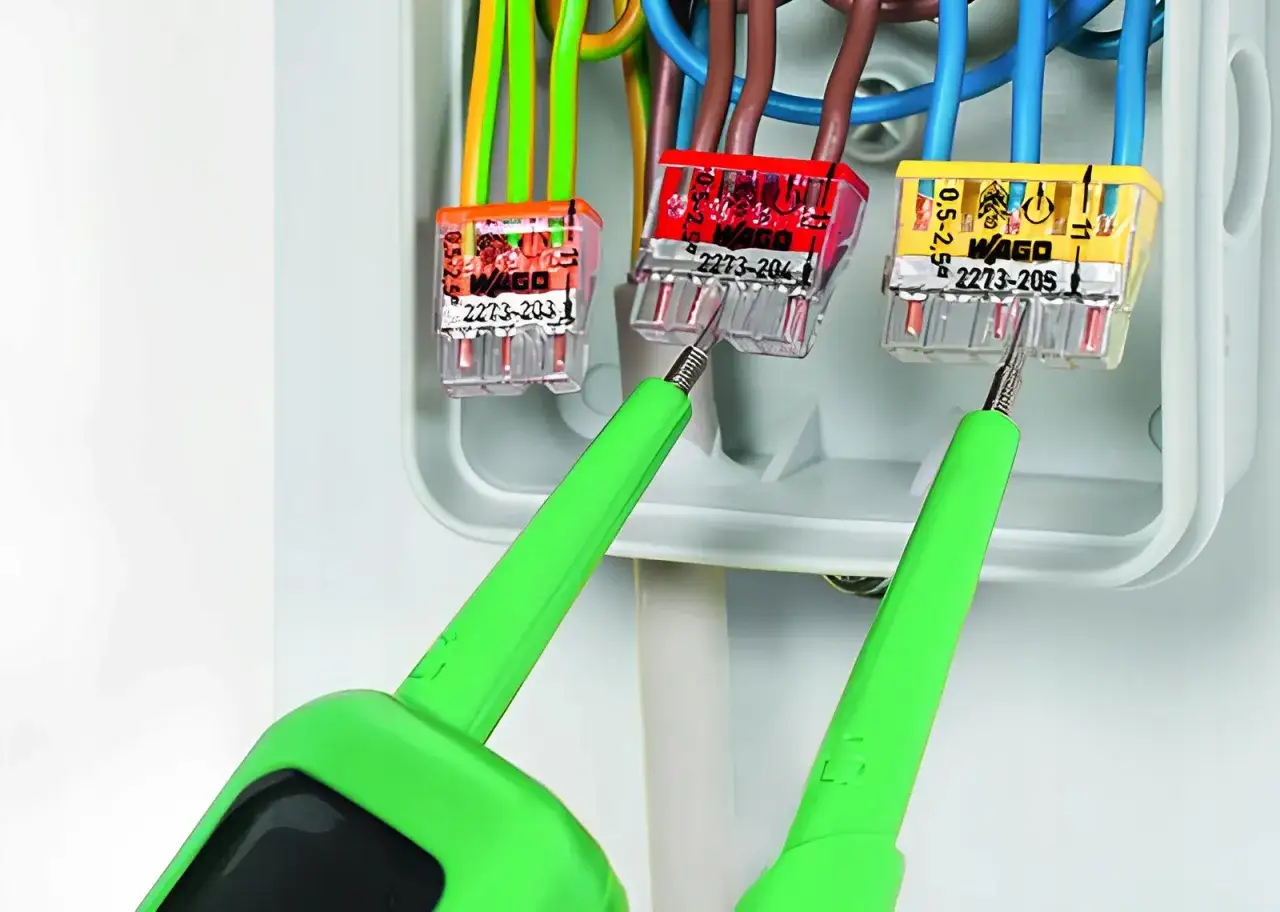

- Seria 2273 jest do przewodów sztywnych i obsługuje przekrój do 2,5 mm².

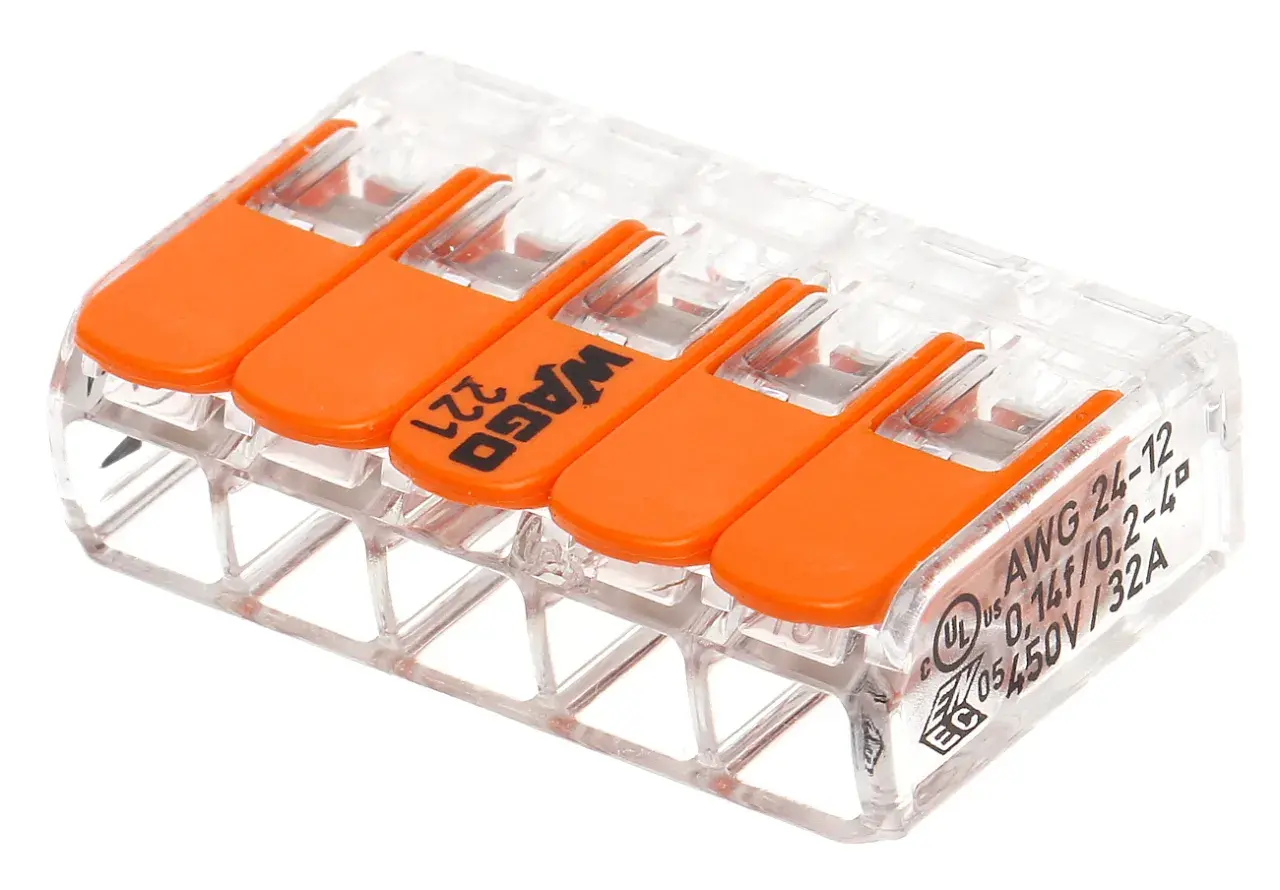

- Seria 221 pozwala łączyć przewody sztywne, wielodrutowe i giętkie, zależnie od wersji od 0,14 do 6 mm².
- Seria 224 dobrze sprawdza się przy lampach i połączeniach mieszanych, a jej typowe parametry to 400 V i 24 A przy przekroju do 2,5 mm².
- Kostka śrubowa nadal ma sens tam, gdzie połączenie jest proste, stałe i liczy się głównie cena.
- Najczęstsze błędy to zły typ złączki, zbyt krótko lub zbyt długo odizolowany przewód i upchnięcie wszystkiego w za małej puszce.
Wago i kostka to nie to samo połączenie
W praktyce „kostka” najczęściej oznacza klasyczną listwę zaciskową ze śrubą, czyli rozwiązanie, w którym przewód trzyma mechaniczny docisk uzyskany przez dokręcenie. WAGO to z kolei rodzina złączek sprężynowych i dźwigniowych, gdzie przewód jest zaciskany stałą siłą sprężyny albo dźwigni. To nie jest tylko różnica w wyglądzie. To inna logika montażu, inny poziom wygody i inna tolerancja na błąd człowieka.
Ja patrzę na to tak: kostka wymaga większej dyscypliny przy montażu, a złączka sprężynowa większą zgodności z typem przewodu. Jeśli te dwa warunki są spełnione, oba rozwiązania mogą działać poprawnie. Jeśli jednak liczy się tempo, powtarzalność i ciasne miejsce w puszce, przewagę zwykle bierze WAGO. Właśnie dlatego warto najpierw rozdzielić pojęcia, a dopiero potem wybierać konkretny model. To prowadzi prosto do pytania, gdzie sprężyna naprawdę daje przewagę.
| Kryterium | WAGO | Kostka śrubowa |
|---|---|---|
| Mechanizm | Docisk sprężynowy lub dźwignia | Docisk śrubą |
| Typ przewodów | Zależnie od serii: sztywne, wielodrutowe i giętkie | Najczęściej najlepiej wypada z przewodami sztywnymi |
| Tempo montażu | Szybszy, zwykle bez narzędzi | Wolniejszy, trzeba dokręcać |
| Ryzyko błędu | Mniejsze, jeśli dobierzesz właściwy model | Większe, bo liczy się moment dokręcenia i jakość kontaktu |
| Demontaż i poprawki | Łatwy, szczególnie w wersjach z dźwignią | Możliwy, ale mniej wygodny |
| Najlepsze zastosowanie | Lampy, puszki, połączenia mieszane, prace serwisowe | Proste, stałe połączenia i sytuacje budżetowe |
Różnica jest więc mniej „markowa”, a bardziej techniczna. WAGO nie wygrywa samą nazwą, tylko tym, że jego konstrukcja lepiej odpowiada na realne problemy montażowe: czas, miejsce i powtarzalność. Z tego powodu w montażu osprzętu często okazuje się praktyczniejszy od klasycznej kostki, zwłaszcza tam, gdzie połączenie ma być wykonane szybko i bez późniejszego poprawiania.
Dlaczego przy montażu osprzętu częściej wygrywa WAGO
Największa przewaga wychodzi w pracy „na żywo”, czyli przy lampach, włącznikach, gniazdach i puszkach, gdzie ręce mają mało miejsca, a przewody lubią uciekać. Złączka sprężynowa skraca cały proces do kilku ruchów: odizolowanie, wsunięcie, zamknięcie. Przy serii połączeń ta różnica robi się bardzo odczuwalna, bo nie tracisz czasu na każdorazowe dociąganie śruby i kontrolę, czy przewód na pewno siedzi równo.
Druga sprawa to mieszane typy przewodów. W nowoczesnych instalacjach często trafia się połączenie przewodu sztywnego z przewodem giętkim z oprawy albo z osprzętu. Wtedy seria 221 jest bardzo wygodna, bo łączy przewody sztywne, wielodrutowe i giętkie. Z kolei przy prostszych, jednorodnych połączeniach sztywnego kabla w puszce wystarcza seria 2273. W praktyce to ważne, bo nie każdy „WAGO” jest taki sam, a dobór serii ma większe znaczenie niż sama nazwa na opakowaniu.
Trzecia przewaga to kontrola wzrokowa. Przezroczysta obudowa i wyraźne sprawdzenie, czy przewód wszedł do końca, naprawdę pomagają. W ściennych puszkach i nad sufitem to nie detal, tylko sposób na ograniczenie pomyłek. Jeśli robię jedną prostą lampę, różnica bywa niewielka. Jeśli montuję kilka punktów osprzętu pod rząd, złączki sprężynowe po prostu ułatwiają życie. A skoro wiadomo już, gdzie WAGO daje przewagę, czas uczciwie powiedzieć, kiedy zwykła kostka nadal ma sens.
Kiedy klasyczna kostka nadal ma sens
Nie skreślam kostek śrubowych. W prostych, stałych połączeniach nadal potrafią być rozsądnym wyborem, szczególnie gdy budżet jest ograniczony albo instalacja ma bardzo przewidywalny układ. Jeśli łączysz kilka przewodów sztywnych w miejscu, do którego później i tak nie będziesz wracać, klasyczna listwa zaciskowa może wykonać zadanie bez zbędnych kosztów.
Widziałem też sytuacje, w których kostka jest po prostu elementem już obecnego osprzętu albo urządzenia i wymiana na WAGO nie daje dużej przewagi. Dotyczy to zwłaszcza prostych, jednorazowych połączeń w łatwo dostępnej puszce. Problem zaczyna się dopiero wtedy, gdy ktoś traktuje kostkę jak rozwiązanie „na wszystko”. Śruba wymaga poprawnego dokręcenia, a to oznacza większą zależność od ręki montującego i większą szansę na nierówny docisk.
Przy dłuższej eksploatacji dochodzi jeszcze kwestia luzowania połączenia pod wpływem temperatury, drgań albo zwykłej pracy instalacji. Nie twierdzę, że każda kostka śrubowa się poluzuje. Twierdzę natomiast, że sprężyna daje bardziej powtarzalny efekt i mniej zależy od tego, kto trzyma śrubokręt. I właśnie dlatego przy doborze złączki nie warto patrzeć tylko na cenę, ale przede wszystkim na rodzaj przewodu i miejsce montażu.
Jak dobrać złączkę do przewodu i miejsca montażu
Tu najłatwiej o błąd, bo kupujący często wybiera „WAGO” albo „kostkę” bez sprawdzenia, co dokładnie ma połączyć. A to nie wystarczy. Liczy się przekrój, typ żyły, liczba torów i to, czy połączenie ma zostać w lampie, w puszce, czy w bardziej serwisowym miejscu. Dobrze dobrana złączka nie tylko lepiej pracuje, ale też zajmuje mniej miejsca i nie wymusza kombinowania przy układaniu przewodów.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Lampa sufitowa z przewodem giętkim | WAGO 221 albo 224 | Łatwo łączy przewód sztywny z giętkim i pozwala szybko skontrolować połączenie |
| Puszka z samymi przewodami sztywnymi | WAGO 2273 lub dobra kostka śrubowa | Przy jednolitym przewodzie sztywnym prostszy model zwykle wystarcza |
| Mało miejsca w puszce | WAGO 221 | Kompaktowa obudowa i brak potrzeby pracy śrubokrętem ułatwiają układanie żył |
| Połączenie, które może być kiedyś rozpinane | WAGO 221 z dźwignią | Demontaż i ponowny montaż są szybkie, bez niszczenia złącza |
| Oprawa oświetleniowa lub połączenie solid z fine-stranded | WAGO 224 | To rozwiązanie projektowane właśnie pod takie mieszane połączenia; WAGO podaje dla niego 400 V, 24 A i do 2,5 mm² |
| Stara instalacja z aluminium | Tylko model wyraźnie dopuszczony przez producenta | Tu nie wolno zgadywać ani zakładać, że każda złączka zadziała tak samo |
W tym miejscu najważniejsza zasada jest banalna, ale często ignorowana: złączka musi pasować do przewodu, a nie do przyzwyczajenia montera. Jeśli masz linkę, nie wybieraj pierwszej lepszej kostki „bo była pod ręką”. Jeśli masz tylko druty, nie przepłacaj za rozwiązanie, którego możliwości i tak nie wykorzystasz. Taka selekcja oszczędza czas już na etapie montażu, a później ogranicza liczbę poprawek. I właśnie dlatego kolejny temat to nie teoria, tylko typowe błędy, które psują nawet dobre złącze.
Najczęstsze błędy, które psują nawet dobre złącze
W praktyce większość problemów nie wynika z samej technologii, tylko z niedopasowania modelu albo pośpiechu przy montażu. To dobra wiadomość, bo te błędy da się łatwo wyeliminować. Zwykle wystarczy chwila uwagi przy przygotowaniu przewodu i sprawdzeniu, czy złączka rzeczywiście pasuje do zadania.
- Użycie złej serii do złego przewodu. Seria 2273 jest do przewodów sztywnych. Jeśli wpychasz tam linkę, prosisz się o problem.
- Zbyt krótko albo zbyt długo odizolowany przewód. Za mało odsłoniętej żyły daje słaby kontakt, za dużo zwiększa ryzyko przypadkowego dotknięcia miedzi.
- Niepełne domknięcie dźwigni. W złączkach dźwigniowych przewód musi wejść do końca i zostać faktycznie zablokowany.
- Przeładowanie puszki. Nawet dobra złączka przestaje być wygodna, jeśli upychasz ją w przestrzeni, która nie pozwala ułożyć przewodów bez naprężenia.
- Brak zgodności z dopuszczeniem producenta. Dotyczy to zwłaszcza instalacji nietypowych, mieszanych i starszych, w tym aluminium.
- Traktowanie kostki śrubowej jak elementu bezobsługowego. Śruba powinna być dobrze dokręcona zgodnie z danymi producenta, a nie „na oko”.
Jeśli mam wskazać jeden wspólny mianownik tych pomyłek, to jest nim pośpiech. Dobrze dobrana złączka wybacza sporo, ale nie zastąpi poprawnego przygotowania końcówki przewodu. Po tej liście łatwiej już odpowiedzieć, co sam wybrałbym w typowym montażu osprzętu.
Co wybrałbym przy typowym montażu osprzętu
Gdybym miał wskazać jeden wybór do większości domowych połączeń, postawiłbym na WAGO, najlepiej w wersji dobranej do konkretnego zadania. Do prostych odcinków z samymi przewodami sztywnymi wystarczy 2273. Do lamp, remontów i połączeń mieszanych lepiej sprawdza się 221, a przy oprawach oświetleniowych i pracy z przewodami giętkimi bardzo praktyczna bywa 224. To nie jest moda, tylko przewaga w ergonomii i powtarzalności montażu.
- WAGO wybieram, gdy montaż ma być szybki i czysty.
- WAGO wybieram, gdy łączę różne typy przewodów.
- Kostkę śrubową zostawiam, gdy połączenie jest proste, stałe i tanie.
- Kostki nie wybieram, jeśli miejsce jest ciasne, a później może być potrzebny łatwy demontaż.
Jest jeszcze jeden praktyczny wyjątek, o którym łatwo zapomnieć: stare instalacje i aluminium. Tu nie zgaduję, tylko sprawdzam dopuszczenia konkretnego modelu i, jeśli trzeba, stosuję rozwiązanie przewidziane przez producenta. W nowych połączeniach przy montażu osprzętu nie ma jednak wielkiej tajemnicy: jeśli chcesz szybko, pewnie i z mniejszym ryzykiem błędu, złączka sprężynowa zwykle daje lepszy efekt niż klasyczna kostka. Jeśli priorytetem jest minimalny koszt i bardzo proste połączenie sztywnego przewodu, kostka nadal może wystarczyć.
Jeśli mam zamknąć temat jednym zdaniem, to przy montażu osprzętu w większości przypadków wygrywa złączka sprężynowa, a klasyczna kostka zostaje rozsądną opcją tam, gdzie instalacja jest prosta i przewidywalna. Najważniejsze nie jest jednak samo logo na opakowaniu, tylko zgodność z typem przewodu, miejscem montażu i zakresem dopuszczeń konkretnego modelu. To właśnie te trzy rzeczy najczęściej decydują o tym, czy połączenie będzie działało spokojnie przez lata.
