Wyłącznik zwierny to w praktyce prosty element, ale w instalacji robi bardzo konkretną robotę: podaje tylko krótki impuls i sam wraca do stanu spoczynkowego. Dzięki temu świetnie sprawdza się w dzwonkach, sterowaniu przekaźnikiem, stycznikiem, bramą czy oświetleniem z podtrzymaniem. W tym tekście rozkładam na czynniki pierwsze jego działanie, różnice względem innych styków oraz to, na co zwrócić uwagę przy montażu osprzętu.
Najważniejsze rzeczy, które trzeba wiedzieć o przycisku zwiernym
- Styk NO jest otwarty w spoczynku i zamyka obwód tylko na czas naciśnięcia.
- Taki osprzęt najczęściej działa jako przycisk chwilowy, a nie klasyczny łącznik ścienny.
- W sterowaniu nie zasila zwykle odbiornika bezpośrednio, tylko cewkę przekaźnika lub stycznika.
- W układach automatyki jedno naciśnięcie może uruchomić zmianę stanu, a nie utrzymywać zasilanie.
- Najczęstsze błędy to mylenie zwiernego z bistabilnym, zły dobór IP i wpinanie go w niewłaściwy tor obwodu.
Czym jest wyłącznik zwierny i kiedy ma sens
Najprościej: to element, który zwiera obwód tylko wtedy, gdy naciskasz. Po puszczeniu wraca do pozycji wyjściowej dzięki sprężynie albo mechanizmowi powrotu. W katalogach osprzętu częściej spotkasz określenia przycisk chwilowy, styk NO albo monostabilny, bo one lepiej opisują jego zachowanie niż samo słowo „wyłącznik”.
Właśnie tu kryje się różnica, która dla wielu osób jest myląca: taki element nie ma „trzymać” pozycji. On ma dać impuls. To dlatego używa się go tam, gdzie logika działania układu ma być realizowana przez przekaźnik, stycznik, automat schodowy albo elektronikę sterującą, a nie przez sam mechaniczny przycisk.
W praktyce ten typ osprzętu wybiera się wtedy, gdy jedna czynność ma wywołać reakcję układu, ale nie ma być stałym stanem. Dzwonek, przycisk start, przycisk reset, otwarcie bramy, sygnał dla automatyki roletowej - to są jego naturalne zadania. Żeby zobaczyć, skąd bierze się taka wygoda, trzeba przejść od samego elementu do całego obwodu.
Jak działa w obwodzie sterowania

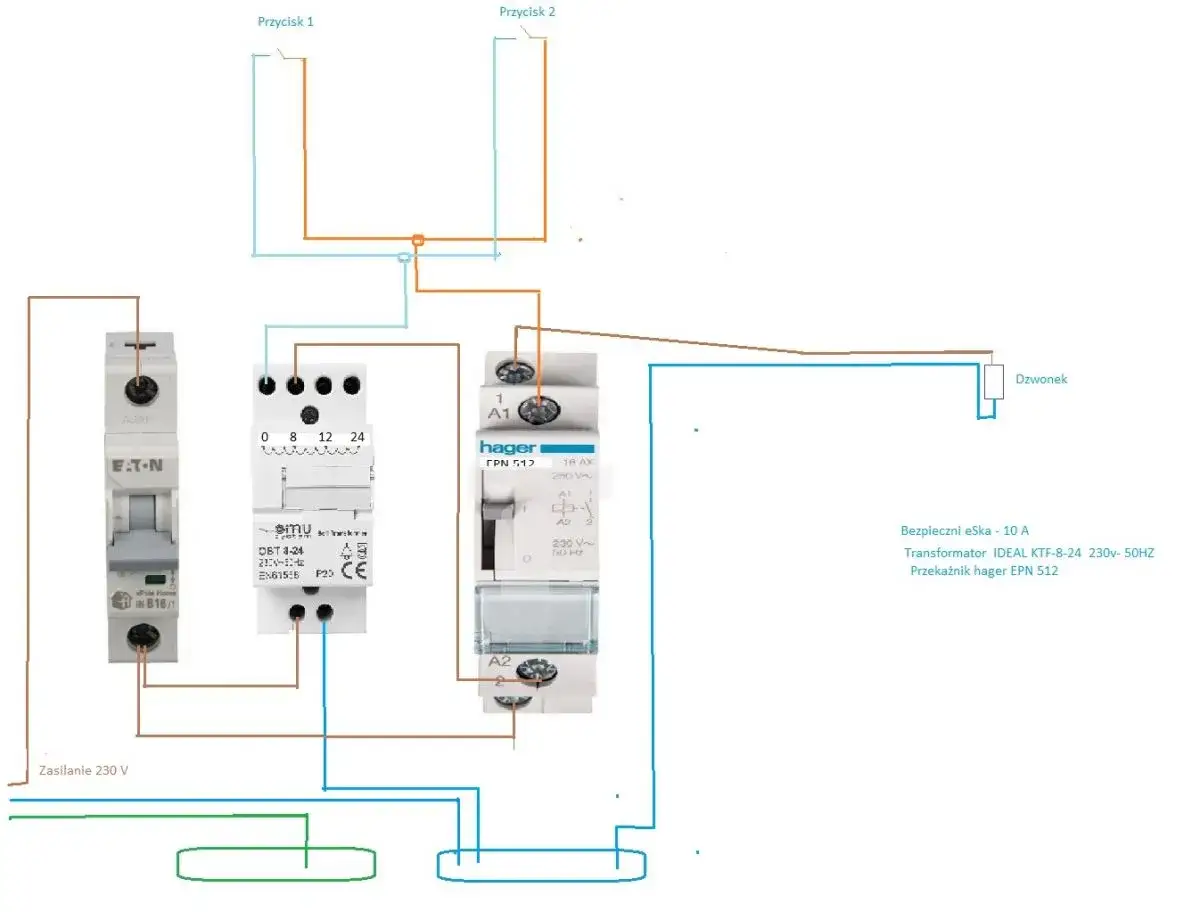

W układzie sterowania przycisk zwierny nie robi całej pracy sam. On tylko zamyka obwód na chwilę, a resztę załatwia cewka przekaźnika, stycznik albo moduł elektroniczny. To ważne, bo dzięki temu można małym przyciskiem uruchamiać układy, które same wymagają stabilnego podtrzymania albo pracują przy większym obciążeniu.
- Naciskasz przycisk.
- Styk NO zamyka obwód na krótką chwilę.
- Prąd płynie do cewki przekaźnika, stycznika albo wejścia sterownika.
- Układ reaguje: załącza oświetlenie, otwiera bramę, uruchamia sygnał lub zmienia stan wyjścia.
- Po puszczeniu przycisku styk wraca do spoczynku, ale reakcja układu może pozostać, jeśli jest realizowana przez podtrzymanie lub automatykę impulsową.
To właśnie odróżnia sterowanie impulsowe od prostego „włącz i trzymaj”. W wielu instalacjach domowych i automatyce użytkownik naciska tylko raz, a dalsza logika jest po stronie urządzenia. Ja zwykle tłumaczę to tak: przycisk zwierny daje sygnał, ale nie przejmuje odpowiedzialności za stan obwodu.
Takie rozwiązanie ma sens zwłaszcza tam, gdzie potrzebujesz krótkiego, jednoznacznego impulsu, a nie mechanicznego pozostawania w jednej pozycji. To prowadzi do kolejnej sprawy: jak taki element odczytać na schemacie, żeby nie pomylić go z innym stykiem.
Jak odczytać oznaczenia NO, NC i symbol powrotu sprężyną
Na schematach i w opisach osprzętu najważniejsze są dwa skróty: NO i NC. NO oznacza styk normalnie otwarty, czyli taki, który w spoczynku nie przewodzi. NC to styk normalnie zamknięty, który przewodzi w spoczynku i rozłącza się po naciśnięciu. W przyciskach chwilowych dochodzi jeszcze informacja o powrocie sprężynowym, bo to ona decyduje, że po puszczeniu kontakt wraca do pierwotnego stanu.
| Oznaczenie | Stan spoczynkowy | Co dzieje się po naciśnięciu | Typowe zastosowanie |
|---|---|---|---|
| NO | Obwód otwarty | Obwód się zamyka tylko na czas nacisku | Dzwonek, start, impuls do przekaźnika |
| NC | Obwód zamknięty | Obwód się rozłącza podczas nacisku | Stop, blokada, bezpieczeństwo, awaryjne zatrzymanie |
| Bistabilny | Stan zależy od ostatniego przełączenia | Zmienia pozycję i zostaje w nowym stanie | Klasyczne włączanie i wyłączanie światła |
Jeśli producent podaje dodatkowo oznaczenia typu 1NO, 2NO albo 1NO+1NC, chodzi o liczbę i układ styków w jednym mechanizmie. W praktyce to bardzo wygodne, bo jednym elementem można sterować jednocześnie kilka funkcji, ale tylko wtedy, gdy układ jest do tego zaprojektowany. Kiedy te oznaczenia są jasne, łatwiej ocenić, gdzie zwierny będzie najlepszy, a gdzie lepiej użyć innego rozwiązania.
Najbardziej naturalnie taki osprzęt odnajduje się w miejscach, gdzie liczy się impuls, a nie stałe położenie. I właśnie tam jego zalety widać najlepiej.
Gdzie taki przycisk sprawdza się najlepiej
Najczęstszy i najbardziej oczywisty przykład to dzwonek. Naciskasz, sygnał idzie, puszczasz, wszystko wraca do spoczynku. To samo podejście stosuje się w sterowaniu bramą, domofonem, roletą, resetem urządzenia albo wejściem sterującym modułu automatyki. W tych przypadkach impuls jest ważniejszy niż utrzymywanie stanu.
W instalacjach z przekaźnikiem albo stycznikiem przycisk zwierny bywa elementem startowym. Jeden krótki sygnał uruchamia układ, a dalszą pracę przejmuje podtrzymanie lub elektronika. To rozwiązanie ma sens również wtedy, gdy chcesz rozdzielić obwód sterowania od obwodu mocy. Dzięki temu sam przycisk nie przenosi dużych obciążeń, tylko steruje elementem pośrednim.

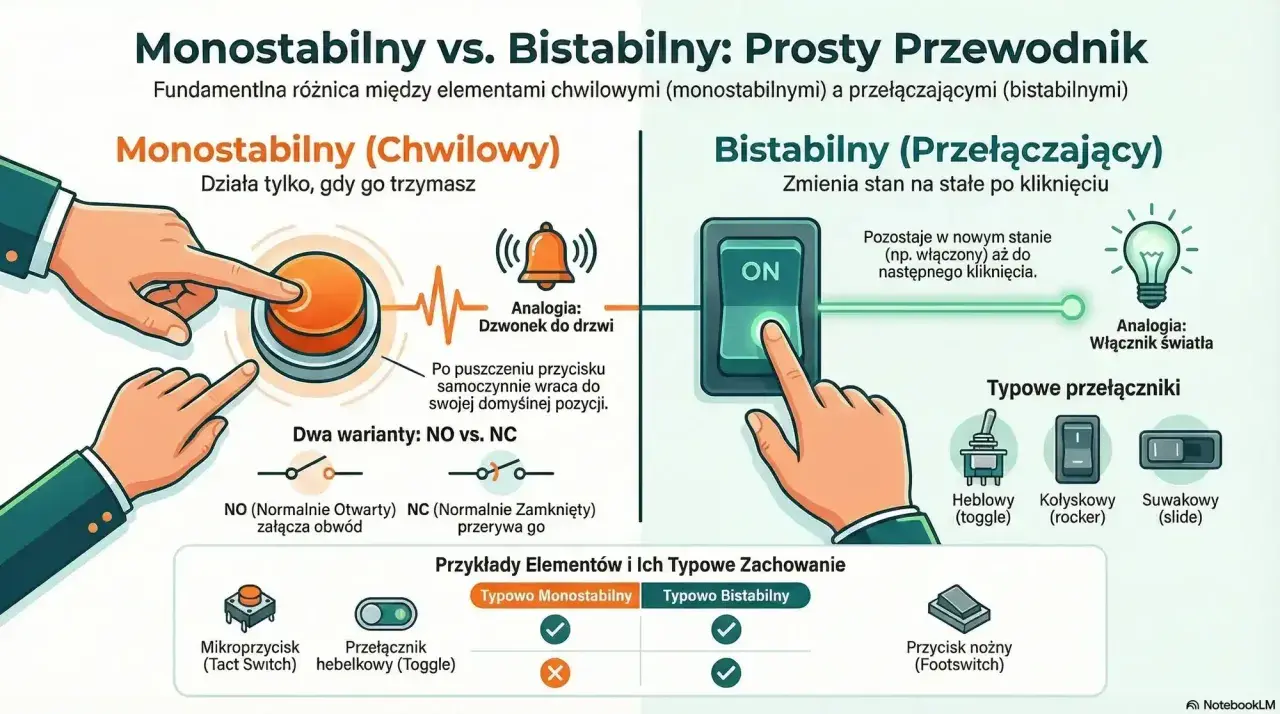

Są jednak sytuacje, w których to rozwiązanie nie jest najlepsze. Jeśli światło ma działać „jak zwykły włącznik”, czyli zapalać się i pozostawać w tym stanie bez trzymania palca na przycisku, potrzebujesz albo łącznika bistabilnego, albo układu impulsowego z przekaźnikiem bistabilnym. To nie jest drobna różnica nazewnicza, tylko zupełnie inne zachowanie instalacji. Najłatwiej zobaczyć to, gdy zestawi się ze sobą trzy podstawowe typy osprzętu.
Zwierny, rozwierny i bistabilny różnią się nie tylko nazwą
| Typ | Jak działa w spoczynku | Reakcja na nacisk | Co daje w praktyce |
|---|---|---|---|
| Zwierny | Obwód otwarty | Zamyka obwód tylko chwilowo | Impuls sterujący |
| Rozwierny | Obwód zamknięty | Otwiera obwód podczas nacisku | Stop, blokada, funkcja bezpieczeństwa |
| Bistabilny | Zostaje w ostatnim stanie | Przełącza się i utrzymuje pozycję | Stałe włączanie i wyłączanie odbiornika |
Jeśli mam wskazać najczęstszy błąd przy wyborze osprzętu, to właśnie ten: ktoś kupuje element pod niewłaściwą logikę działania. Potem pojawia się frustracja, bo przycisk „nie trzyma”, albo przeciwnie - zostaje w stanie, w którym nie powinien. Dobrze dobrany typ to połowa sukcesu. Druga połowa to poprawny montaż.
Kiedy wybór typu jest już jasny, zostaje kwestia podłączenia i osadzenia osprzętu. I tu najczęściej wychodzą na jaw drobne, ale kosztowne błędy.
Jak dobrać i zamontować osprzęt bez późniejszych problemów
Przy doborze nie zaczynam od wyglądu ramki, tylko od pytania: co dokładnie ma sterować przycisk? Jeśli ma uruchamiać cewkę przekaźnika, obciążenie jest niewielkie i łatwo to zrobić poprawnie. Jeśli ma bezpośrednio załączać odbiornik, trzeba sprawdzić dopuszczalny prąd styków i nie traktować małego przycisku jak wyłącznika głównego. To szczególnie ważne przy silnikach, grzałkach i większych obciążeniach indukcyjnych.
- Ustal napięcie obwodu sterowania. W domowych układach najczęściej spotyka się 230 V AC, ale w automatyce bardzo często pracuje się na 12 V lub 24 V.
- Sprawdź, czy przycisk ma sterować bezpośrednio odbiornikiem, czy tylko wejściem sterującym. To decyduje o doborze styków i obciążalności.
- Dobierz wersję montażową do miejsca instalacji. Podtynkowy, natynkowy, hermetyczny - to nie jest detal, tylko decyzja o trwałości całego układu.
- W strefach narażonych na wilgoć, pył albo zachlapanie wybierz osprzęt o odpowiednim stopniu ochrony, często co najmniej IP44, a czasem wyższym.
- Jeśli w jednym miejscu ma działać kilka przycisków, zaplanuj logikę połączeń przed montażem, a nie po fakcie. W układach impulsowych błędne połączenie potrafi odwrócić całą logikę działania.
Na etapie montażu dbam też o rzeczy pozornie prozaiczne: miejsce w puszce, porządek przewodów i pewne zaciski. Zbyt ciasno upchnięty osprzęt szybciej się luzuje, a przewód źle ułożony potrafi po czasie spowodować przerywanie kontaktu. W praktyce to właśnie takie detale najczęściej odróżniają poprawny montaż od instalacji, która po kilku miesiącach zaczyna „kaprysić”.
Wiele układów zwiernych działa bezproblemowo, dopóki nie popełni się jednego z typowych błędów. I to one najczęściej wywołują późniejsze reklamacje, więc warto je nazwać wprost.
Najczęstsze błędy, które widzę przy takich instalacjach
- Mylenie NO z NC - przycisk działa odwrotnie do oczekiwań albo układ nie reaguje wcale.
- Wpinanie przycisku w tor mocy - mały osprzęt nie powinien zastępować elementu przeznaczonego do większego obciążenia.
- Brak podtrzymania w układach start-stop - jeden impuls uruchamia układ, ale brak elementu, który utrzyma stan.
- Zły dobór osprzętu do warunków środowiskowych - łazienka, garaż czy zewnętrzna ściana wymagają większej uwagi niż suchy pokój.
- Brak testu po montażu - przycisk trzeba sprawdzić kilka razy pod obciążeniem i bez obciążenia, żeby wyłapać niestabilne zachowanie.
Jest jeszcze jeden błąd, który pojawia się zaskakująco często: ktoś zakłada, że każdy przycisk chwilowy działa tak samo niezależnie od całego układu. To nieprawda. Ostateczne zachowanie zależy od tego, czy steruje przekaźnikiem, stycznikiem, modułem elektronicznym czy prostym dzwonkiem. Dlatego przed zamknięciem puszki robię zawsze krótki test logiki działania, a nie tylko „czy coś kliknęło”.
Zanim zamkniesz puszkę, sprawdź te trzy rzeczy
- Czy po naciśnięciu obwód zamyka się tylko na chwilę i wraca do stanu spoczynkowego po puszczeniu.
- Czy osprzęt pracuje z właściwym napięciem i nie jest obciążany ponad swoje możliwości.
- Czy w miejscu montażu nie ma nadmiernego nagrzewania, luzu na zaciskach ani problemu z wilgocią.
Jeśli te trzy punkty są w porządku, układ zwykle będzie działał przewidywalnie i bez niespodzianek. Przy wyłączniku zwiernym najważniejsza jest prostota działania: krótki impuls, jasna reakcja i brak niepotrzebnego podtrzymania tam, gdzie nie jest potrzebne.
