Twoja domowa elektronika jest warta więcej niż myślisz – dlaczego jej ochrona stała się kluczowa?
Współczesne domy to prawdziwe centra technologiczne. Smartfony, laptopy, telewizory 4K, inteligentne AGD wszystkie te urządzenia nie tylko ułatwiają nam życie, ale także stanowią znaczącą inwestycję. Niestety, są one również niezwykle wrażliwe na wszelkiego rodzaju zakłócenia w sieci elektrycznej. Nagłe skoki napięcia, nawet te pozornie niegroźne, mogą prowadzić do ich uszkodzenia, skrócenia żywotności, a w skrajnych przypadkach nawet do pożaru. Dlatego ochrona tej drogocennej elektroniki stała się nie tyle opcją, co koniecznością.
Czym jest nagłe przepięcie i dlaczego jest groźne dla Twojego sprzętu AGD i RTV?
Nagłe przepięcie to gwałtowny, krótkotrwały wzrost napięcia w sieci elektrycznej powyżej poziomu dopuszczalnego dla urządzeń. Może być spowodowane różnymi czynnikami, takimi jak wyładowania atmosferyczne (uderzenia pioruna w linie energetyczne lub budynek), przepięcia łączeniowe w sieci elektroenergetycznej, a nawet włączanie i wyłączanie urządzeń o dużej mocy. Skutki dla Twojego sprzętu AGD i RTV mogą być katastrofalne. Mowa tu nie tylko o natychmiastowym, widocznym uszkodzeniu, ale także o subtelnych awariach, które prowadzą do stopniowego psucia się podzespołów, skrócenia żywotności sprzętu, a nawet ryzyka zaprószenia ognia. To właśnie dlatego tak ważne jest, aby przeciwdziałać tym zjawiskom.

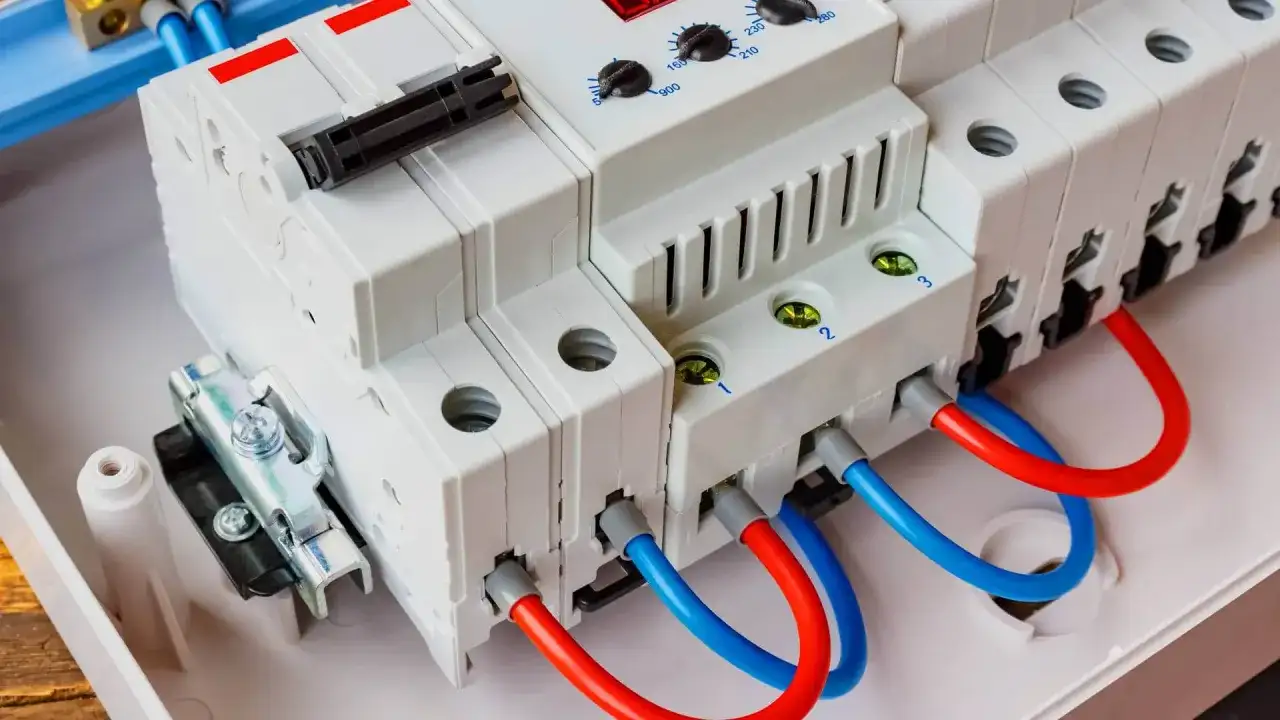

Przepięciówka 1-fazowa: małe urządzenie, wielka ochrona dla Twojego domu i mieszkania
Ogranicznik przepięć jednofazowy, potocznie nazywany "przepięciówką", to niewielkie urządzenie, które pełni niezwykle ważną rolę. Jego podstawową funkcją jest ochrona instalacji elektrycznej oraz podłączonych do niej odbiorników przed skutkami nagłych skoków napięcia. Jest to rozwiązanie dedykowane do najpopularniejszych w Polsce instalacji jednofazowych, które znajdziemy zarówno w większości mieszkań, jak i wielu domach jednorodzinnych. Choć jego budowa może wydawać się prosta, jego działanie jest kluczowe dla bezpieczeństwa Twojego cennego sprzętu.
Tajemnicze oznaczenia T1, T2, T3 (B, C, D) – co musisz o nich wiedzieć, aby dobrze wybrać?
Na rynku dostępne są ograniczniki przepięć oznaczone jako T1, T2 i T3. Te oznaczenia, wywodzące się z normy PN-EN 61643-11, zastąpiły wcześniejsze klasyfikacje B, C i D. Zrozumienie różnic między nimi jest absolutnie kluczowe dla dokonania właściwego wyboru i zapewnienia optymalnej ochrony Twojej instalacji. Każdy typ ma swoją specyficzną rolę i jest przeznaczony do ochrony przed innym rodzajem zagrożeń. Ignorowanie tych oznaczeń może prowadzić do sytuacji, w której Twój sprzęt nie będzie odpowiednio zabezpieczony.Ogranicznik Typu 1 (T1/B): pierwsza linia obrony przed potęgą pioruna

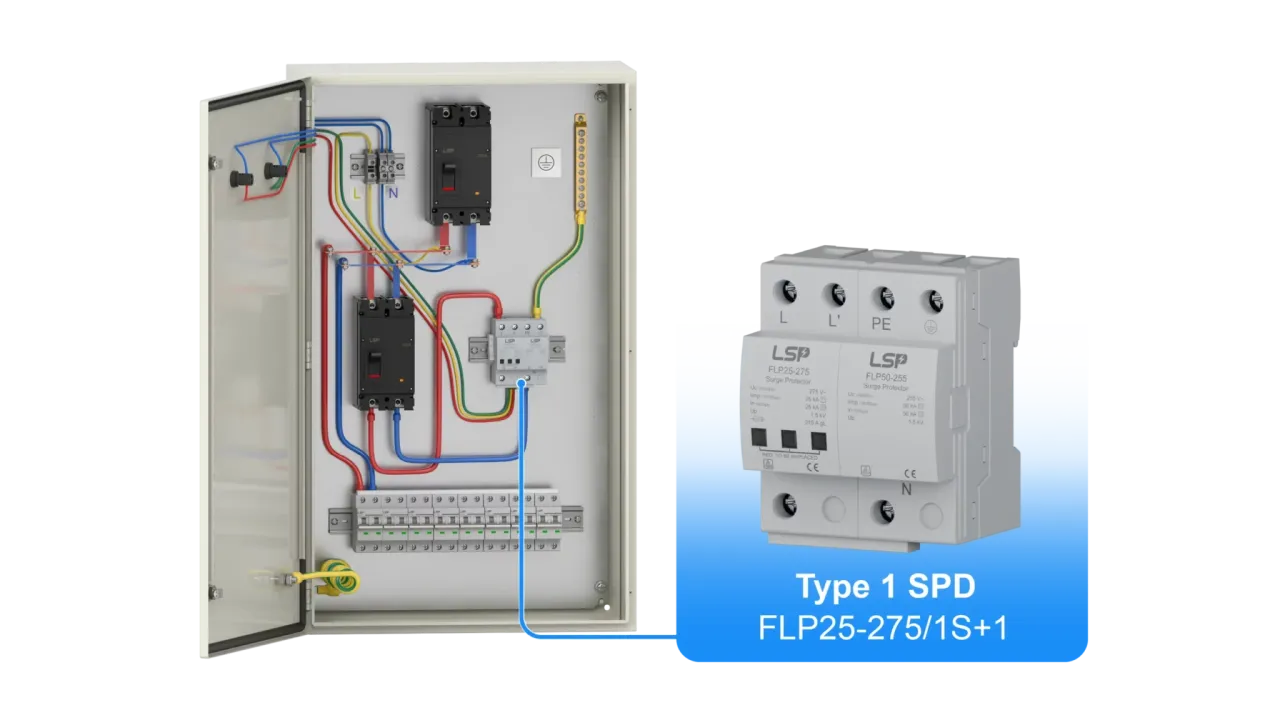

Ogranicznik Typu 1, znany również jako T1 lub dawniej klasa B, stanowi pierwszą linię obrony przed najbardziej niszczycielską siłą bezpośrednim uderzeniem pioruna. Jego zadaniem jest rozproszenie energii pochodzącej z wyładowania atmosferycznego, które trafiło w linię zasilającą lub instalację odgromową budynku. Montaż tego typu ogranicznika jest obowiązkowy w budynkach wyposażonych w instalację odgromową, a także w tych, które są zasilane z linii napowietrznych, gdzie ryzyko uderzenia pioruna jest znacznie wyższe.
Ogranicznik Typu 2 (T2/C): niezbędna ochrona przed przepięciami z sieci w każdym mieszkaniu

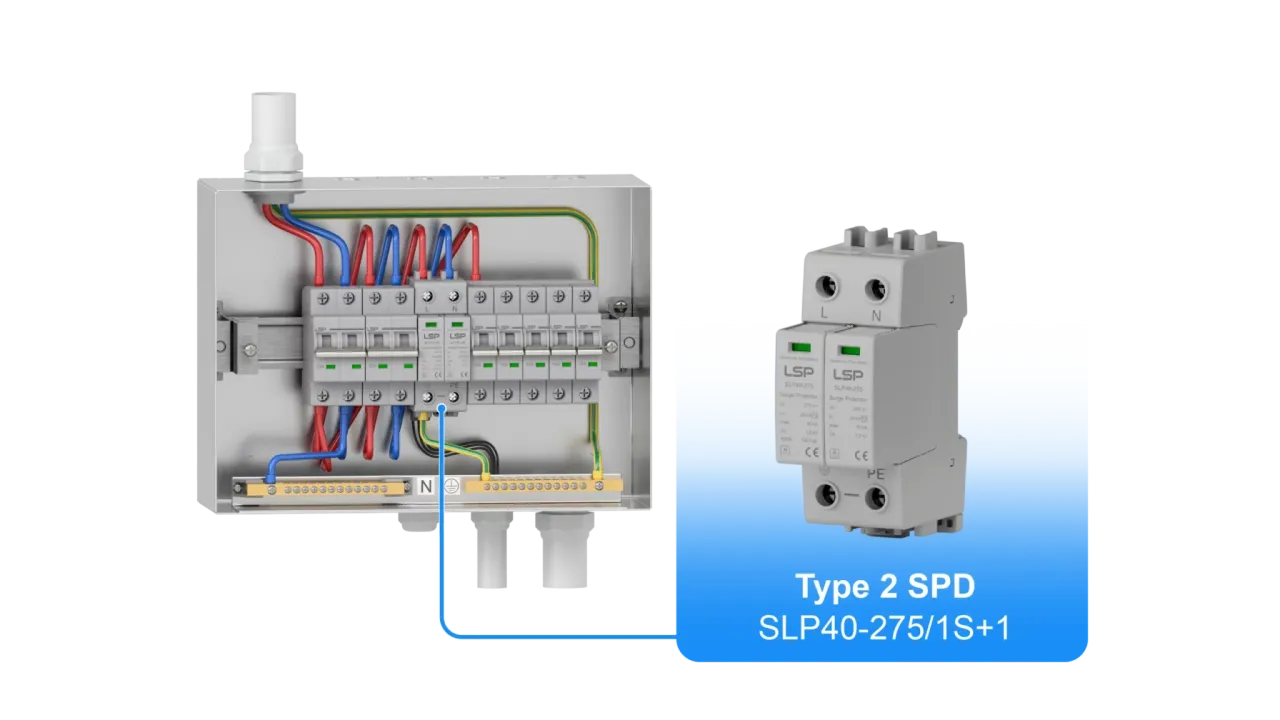

Ogranicznik Typu 2, oznaczany jako T2 lub dawniej klasa C, jest najczęściej spotykanym i podstawowym zabezpieczeniem w budownictwie mieszkaniowym. Jego główną rolą jest ochrona przed przepięciami, które powstają w samej sieci energetycznej są to tak zwane przepięcia indukowane i komutacyjne. W blokach mieszkalnych, gdzie ochrona Typu 1 jest zazwyczaj zapewniona na poziomie głównych przyłączy budynku, ogranicznik T2 jest absolutnie niezbędny do zabezpieczenia instalacji w poszczególnych lokalach. To właśnie on stanowi kluczową barierę ochronną dla Twojej domowej elektroniki przed typowymi zakłóceniami z sieci.
Ogranicznik Typu 3 (T3/D): dodatkowe zabezpieczenie dla najcenniejszej elektroniki
Ogranicznik Typu 3 (T3, dawniej klasa D) to element uzupełniający system ochrony. Nie jest on montowany w głównej rozdzielnicy, ale jak najbliżej najbardziej wrażliwych urządzeń elektronicznych. Może to być na przykład gniazdko elektryczne lub listwa zasilająca. Jego zadaniem jest zapewnienie dodatkowej, precyzyjnej ochrony dla sprzętu, który jest szczególnie podatny na nawet niewielkie wahania napięcia, takich jak komputery, systemy audio-video czy delikatne urządzenia RTV. Stanowi on ostatnią, doprecyzowującą warstwę zabezpieczeń.
Rozwiązanie 2w1: Czym jest ogranicznik kombinowany T1+T2 (B+C) i kiedy warto go wybrać?
Na rynku dostępne są również ograniczniki kombinowane, które łączą w sobie funkcje dwóch typów zabezpieczeń w jednej obudowie. Najpopularniejszym przykładem jest ogranicznik T1+T2 (dawniej B+C). Takie rozwiązanie jest niezwykle praktyczne i często rekomendowane, szczególnie w domach jednorodzinnych. Pozwala ono na uproszczenie instalacji, jednocześnie zapewniając kompleksową ochronę zarówno przed skutkami uderzeń pioruna, jak i przepięciami sieciowymi. To uniwersalny wybór, który sprawdza się w wielu sytuacjach.
Jaka przepięciówka 1-fazowa będzie najlepsza dla Ciebie? Praktyczny poradnik krok po kroku
Wybór odpowiedniego ogranicznika przepięć jednofazowego może wydawać się skomplikowany, ale z odpowiednią wiedzą staje się prosty. Kluczem jest dopasowanie zabezpieczenia do specyfiki Twojego budynku i istniejącej infrastruktury. Przyjrzyjmy się, jakie kryteria powinieneś wziąć pod uwagę, aby podjąć najlepszą decyzję.
Kryterium 1: Mieszkanie w bloku – jaki ogranicznik wybrać, gdy ochrona jest już w budynku?
Jeśli mieszkasz w bloku, sytuacja jest zazwyczaj prostsza. Ochrona Typu 1 (T1) przed skutkami uderzenia pioruna jest zwykle zapewniona na poziomie głównej rozdzielnicy całego budynku. Twoim priorytetem powinno być zatem zabezpieczenie instalacji w Twoim mieszkaniu. W tym przypadku optymalnym wyborem będzie ogranicznik Typu 2 (T2). Zapewni on skuteczną ochronę przed przepięciami pochodzącymi z sieci energetycznej, które są najczęstszym zagrożeniem dla Twojej domowej elektroniki.
Kryterium 2: Dom jednorodzinny bez instalacji odgromowej – na co zwrócić uwagę?
W przypadku domu jednorodzinnego, który nie posiada instalacji odgromowej, należy zapewnić kompleksową ochronę. Tutaj warto rozważyć zastosowanie ogranicznika Typu 2 (T2) jako podstawowego zabezpieczenia. Pamiętaj jednak, że domy jednorodzinne są bardziej narażone na przepięcia indukowane i przepięcia pochodzące z sieci. Jeśli budynek jest zasilany z linii napowietrznej, rozważ również zastosowanie ogranicznika T1, lub wybierz rozwiązanie kombinowane T1+T2.
Kryterium 3: Dom jednorodzinny z instalacją odgromową (piorunochronem) – jakie zabezpieczenie jest obowiązkowe?

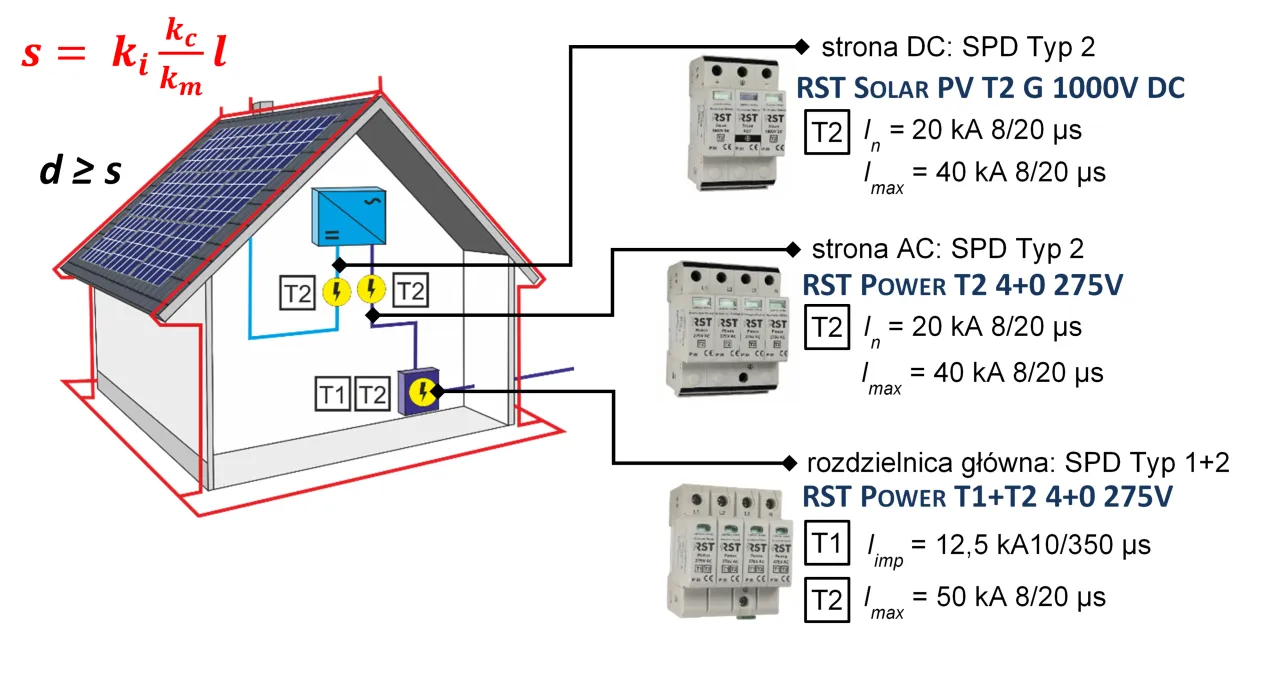

Jeśli Twój dom jednorodzinny jest wyposażony w instalację odgromową, ochrona przed bezpośrednim uderzeniem pioruna jest absolutnym priorytetem. W takiej sytuacji montaż ogranicznika Typu 1 (T1) jest obowiązkowy. Zgodnie z przepisami i normami, powinien on być zainstalowany w głównej rozdzielnicy budynku. Ponadto, dla pełnego bezpieczeństwa, zaleca się zastosowanie również ogranicznika Typu 2 (T2) lub ogranicznika kombinowanego T1+T2, który zapewni dodatkową ochronę przed przepięciami sieciowymi.
Kluczowe parametry na etykiecie: Jak czytać napięciowy poziom ochrony (Up) i prąd wyładowczy (In)?
Każdy ogranicznik przepięć posiada etykietę z danymi technicznymi, które są kluczowe dla jego prawidłowego doboru. Dwa najważniejsze parametry to: napięciowy poziom ochrony (Up) oraz prąd wyładowczy (In). Napięciowy poziom ochrony (Up) informuje nas o maksymalnym napięciu, jakie może pojawić się po stronie chronionej instalacji, gdy ogranicznik zadziała im niższa wartość, tym lepsza ochrona dla Twoich urządzeń. Prąd wyładowczy (In) określa natomiast maksymalny prąd, jaki ogranicznik jest w stanie bezpiecznie odprowadzić do ziemi podczas przepięcia. Im wyższa wartość, tym większą energię jest w stanie wytrzymać. Wybierając ogranicznik, upewnij się, że te parametry są odpowiednie dla Twojej instalacji i poziomu zagrożenia.
Gdzie i jak zamontować ochronnik przepięciowy? Kluczowe zasady dla Twojego bezpieczeństwa
Prawidłowy montaż ogranicznika przepięć jest równie ważny, jak jego właściwy dobór. Nawet najlepsze urządzenie nie zadziała skutecznie, jeśli zostanie zamontowane w niewłaściwy sposób. Istnieje kilka fundamentalnych zasad, których należy przestrzegać, aby zapewnić maksymalne bezpieczeństwo i skuteczność ochrony.
Rozdzielnica główna – dlaczego to jedyne słuszne miejsce montażu?
Ogranicznik przepięć, zwłaszcza typu T1 i T2, musi być zamontowany w rozdzielnicy głównej budynku. Jest to kluczowe dla jego skutecznego działania. W tym miejscu ogranicznik jest w stanie zareagować na przepięcia docierające do instalacji z sieci zasilającej, zanim dotrą one do poszczególnych obwodów i podłączonych do nich urządzeń. Montaż w innym miejscu, na przykład w rozdzielnicy piętrowej, mógłby znacznie obniżyć poziom ochrony.
Przed czy za "różnicówką"? Prawidłowa kolejność montażu aparatury modułowej
Kolejność montażu aparatów modułowych w rozdzielnicy ma ogromne znaczenie. Zgodnie z obowiązującymi zasadami, ogranicznik przepięć powinien być zainstalowany przed wyłącznikiem różnicowoprądowym (RCD), zwanym potocznie "różnicówką". Taka kolejność zapewnia, że ogranicznik zadziała jako pierwszy, chroniąc wrażliwe układy elektroniczne RCD przed ewentualnymi przepięciami, które mogłyby doprowadzić do jego uszkodzenia lub nieprawidłowego działania.
Zasada "pół metra": Dlaczego długość przewodów ma krytyczne znaczenie dla skuteczności ochrony?
Jedną z najważniejszych zasad montażu jest zasada "pół metra". Oznacza ona, że przewody łączące ogranicznik z szyną uziemiającą (PE) oraz z instalacją powinny być jak najkrótsze, idealnie nie dłuższe niż 0,5 metra. Długie przewody wprowadzają dodatkową indukcyjność, która może znacząco obniżyć skuteczność działania ogranicznika, a nawet sprawić, że nie zadziała on prawidłowo w krytycznym momencie. Krótkie połączenia to gwarancja szybkiej i efektywnej reakcji urządzenia.
Dlaczego montaż należy zlecić wyłącznie wykwalifikowanemu elektrykowi?
Montaż ogranicznika przepięć to zadanie, które bezwzględnie powinno być wykonane przez wykwalifikowanego elektryka. Jest to związane z kilkoma kluczowymi kwestiami. Po pierwsze, praca z instalacją elektryczną wiąże się z ryzykiem porażenia prądem. Po drugie, elektryk posiada wiedzę i doświadczenie niezbędne do prawidłowego doboru urządzenia, jego poprawnego podłączenia zgodnie z normami i schematami, a także do zapewnienia odpowiedniej koordynacji z innymi elementami instalacji. Tylko profesjonalny montaż gwarantuje, że ogranicznik będzie działał skutecznie i bezpiecznie przez długie lata.
Najczęstsze błędy, które sprawiają, że przepięciówka nie działa – jak ich uniknąć?
Nawet najlepiej dobrane urządzenie może okazać się nieskuteczne, jeśli popełnimy błędy podczas jego wyboru lub montażu. Zidentyfikowanie i unikanie tych pułapek jest kluczowe dla zapewnienia realnej ochrony. Oto najczęściej spotykane błędy:
Błąd nr 1: Wybór nieodpowiedniego typu ochronnika do rodzaju budynku
Jednym z najpoważniejszych błędów jest dobranie niewłaściwego typu ogranicznika do charakterystyki budynku. Na przykład, zastosowanie jedynie ogranicznika T2 w domu z instalacją odgromową, bez wcześniejszego zabezpieczenia T1, naraża instalację na bezpośrednie skutki uderzenia pioruna. Podobnie, w mieszkaniu w bloku, gdzie T1 jest już zapewnione, montaż T1 może być zbędny, a kluczowy jest T2.
Błąd nr 2: Zbyt długie lub niepoprawnie poprowadzone przewody przyłączeniowe
Jak już wspomniano, długość przewodów łączących ogranicznik z instalacją i uziemieniem ma fundamentalne znaczenie. Stosowanie zbyt długich przewodów, zginanie ich w ostre łuki, czy prowadzenie ich blisko przewodów sygnałowych, może znacząco obniżyć skuteczność ochrony. Zasada "pół metra" nie jest tylko sugestią, ale wymogiem technicznym dla prawidłowego działania urządzenia.
Przeczytaj również: Zgasło światło? Jak włączyć wywalone korki - poradnik
Błąd nr 3: Brak koordynacji między poszczególnymi stopniami ochrony (T1, T2, T3)
System ochrony przeciwprzepięciowej powinien być wielostopniowy. Oznacza to, że ograniczniki T1, T2 i T3 powinny ze sobą współpracować, tworząc spójną całość. Brak odpowiedniej koordynacji, na przykład poprzez zastosowanie ograniczników o zbyt zbliżonych parametrach, może prowadzić do sytuacji, w której żaden z nich nie zadziała optymalnie, a przepięcie przedostanie się do wrażliwych urządzeń. Profesjonalny elektryk potrafi dobrać urządzenia tak, aby zapewnić płynne przejście energii między poszczególnymi stopniami ochrony.
