Jak podłączyć ogranicznik przepięć - Uniknij błędów!

Podłączenie ogranicznika przepięć to zadanie, które wymaga precyzji i wiedzy technicznej, ale jest absolutnie kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznej oraz ochrony podłączonych do niej urządzeń. W tym obszernym przewodniku, krok po kroku, przeprowadzimy Cię przez proces prawidłowego montażu, zgodnie z obowiązującymi normami i najlepszymi praktykami branżowymi.

Dlaczego prawidłowe podłączenie ogranicznika to fundament bezpiecznej instalacji?

Przepięcia w instalacji elektrycznej to zjawisko, które może przydarzyć się w każdej chwili i stanowić poważne zagrożenie. Mogą one prowadzić do uszkodzenia lub całkowitego zniszczenia drogiego sprzętu elektronicznego, a w skrajnych przypadkach nawet do pożaru instalacji. Ogranicznik przepięć, czyli SPD (Surge Protection Device), działa jak tarcza ochronna w naszej domowej rozdzielnicy. Jego głównym zadaniem jest odprowadzenie nadmiernej energii do ziemi w momencie wystąpienia nagłego wzrostu napięcia w sieci, chroniąc tym samym podłączone urządzenia przed skutkami tych niebezpiecznych zjawisk. Prawidłowe podłączenie tego elementu jest absolutnie kluczowe dla jego skuteczności.

Czym jest przepięcie i dlaczego stanowi realne zagrożenie dla Twoich urządzeń?

Przepięcie to krótkotrwałe, gwałtowne zwiększenie napięcia w obwodzie elektrycznym, które znacznie przekracza jego znamionową wartość. Mogą one mieć różne źródła. Najbardziej znanym są przepięcia atmosferyczne, wywołane uderzeniem pioruna w pobliżu linii energetycznych lub samej instalacji. Inne przyczyny to przepięcia łączeniowe, powstające podczas włączania lub wyłączania dużych odbiorników mocy, a także przepięcia indukowane w liniach napowietrznych. Niezależnie od przyczyny, skutki przepięć są zazwyczaj destrukcyjne od uszkodzenia delikatnych podzespołów elektronicznych w sprzęcie AGD czy RTV, przez awarie komputerów i systemów sterowania, aż po ryzyko zapalenia się izolacji przewodów, co może prowadzić do pożaru. Utrata danych na dyskach komputerowych to kolejny, często niedoceniany skutek uboczny.

Rola ogranicznika przepięć (SPD) w domowej rozdzielnicy

Ogranicznik przepięć (SPD) jest zaprojektowany tak, aby reagować błyskawicznie na niebezpieczne wzrosty napięcia. Działa on jak zawór bezpieczeństwa dla energii elektrycznej. W normalnych warunkach przepuszcza prąd roboczy do instalacji, ale w momencie wykrycia przepięcia, jego wewnętrzne elementy (np. warystory lub iskierniki) stają się przewodzące, tworząc ścieżkę o niskiej impedancji dla nadmiarowej energii. Ta energia jest następnie bezpiecznie odprowadzana do przewodu ochronnego (PE) i dalej do ziemi. Dzięki temu napięcie na zaciskach chronionych urządzeń nie wzrasta do niebezpiecznego poziomu. Jest to zatem niezbędny element każdej nowoczesnej instalacji, który znacząco zwiększa jej bezpieczeństwo i niezawodność, a także chroni nasze inwestycje w sprzęt elektroniczny.

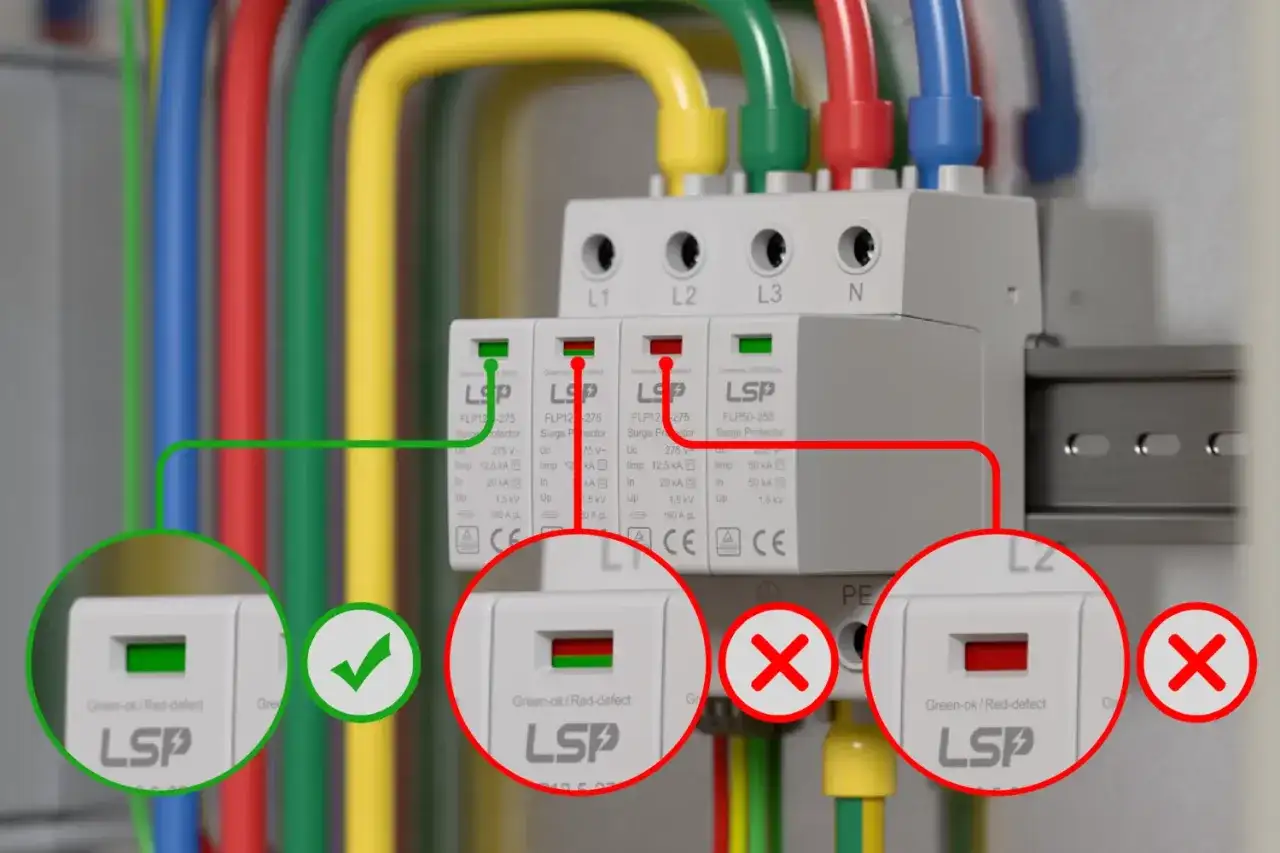

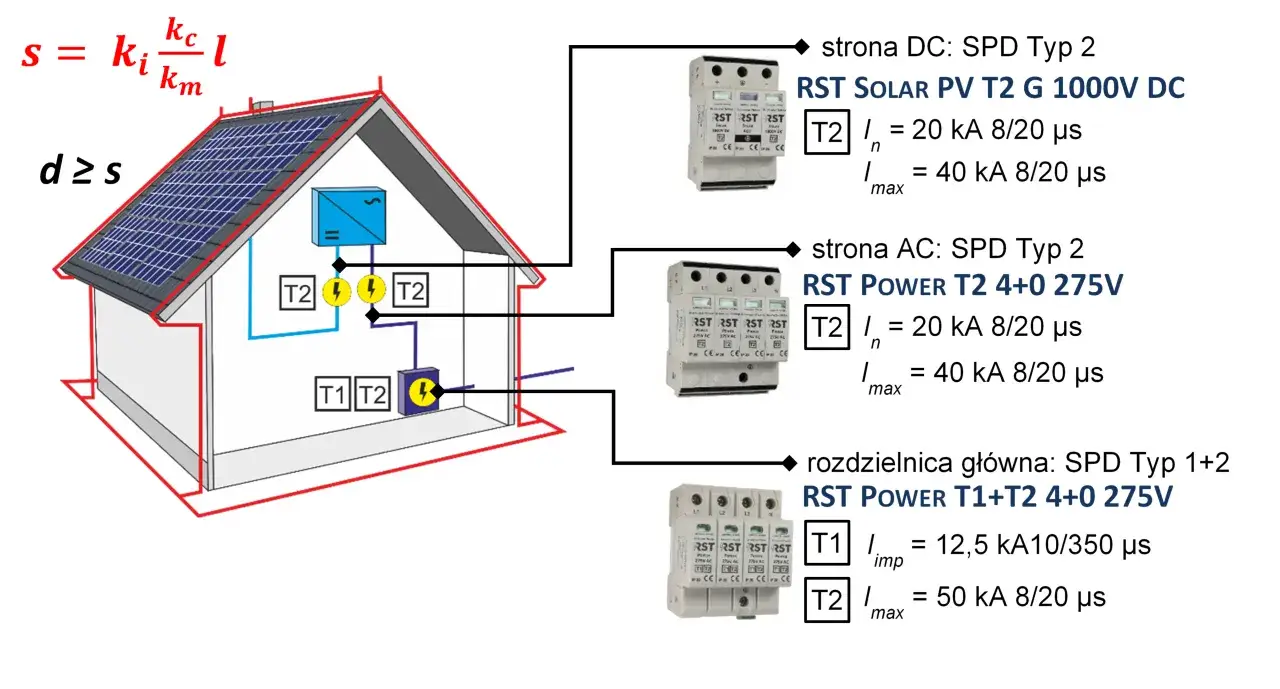

Typ 1, 2 czy 3 – jak rozszyfrować oznaczenia i wybrać właściwy ogranicznik?

Na rynku dostępne są różne typy ograniczników przepięć, oznaczone jako T1, T2 i T3. Każdy z nich przeznaczony jest do ochrony na innym etapie instalacji i chroni przed nieco innym rodzajem zagrożeń. Zrozumienie tych różnic jest kluczowe dla prawidłowego zabezpieczenia całej instalacji. Często spotykane są również rozwiązania kombinowane, które łączą funkcjonalność dwóch typów ograniczników w jednym urządzeniu, oferując kompleksową ochronę.

Ogranicznik T1 (B) – pierwsza linia obrony przed uderzeniem pioruna

Ograniczniki typu T1, dawniej klasyfikowane jako klasa B, są przeznaczone do montażu na samym wejściu instalacji elektrycznej do budynku. Ich głównym zadaniem jest ochrona przed skutkami bezpośredniego uderzenia pioruna lub przepięciami indukowanymi przez wyładowania atmosferyczne w pobliżu budynku. Charakteryzują się zdolnością do odprowadzania bardzo dużych energii udarowych. Są one zazwyczaj montowane przed głównymi zabezpieczeniami nadprądowymi i różnicowoprądowymi w rozdzielnicy głównej.

Ogranicznik T2 (C) – niezbędna ochrona przed przepięciami z sieci

Ograniczniki typu T2, znane wcześniej jako klasa C, stanowią kolejny stopień ochrony. Montuje się je zazwyczaj w rozdzielnicy głównej, za ogranicznikami T1 (jeśli są stosowane) lub bezpośrednio na wejściu, jeśli nie ma potrzeby stosowania T1. Ich zadaniem jest ochrona przed przepięciami indukowanymi w sieci energetycznej, które mogą powstawać na skutek przełączeń w sieci, pracy maszyn przemysłowych czy innych zdarzeń. Ograniczniki T2 są kluczowe dla ochrony większości urządzeń domowych i przemysłowych przed typowymi przepięciami sieciowymi.

Ogranicznik T3 (D) – precyzyjna ochrona czułej elektroniki

Ograniczniki typu T3, dawniej klasa D, przeznaczone są do ochrony końcowej. Montuje się je jak najbliżej czułych urządzeń elektronicznych, na przykład w puszkach podtynkowych przy gniazdkach, listwach zasilających lub bezpośrednio przy urządzeniach takich jak telewizory, komputery czy systemy audio. Ich zadaniem jest wygładzenie ewentualnych pozostałości przepięć, które mogły przedostać się przez wcześniejsze stopnie ochrony, zapewniając tym samym maksymalne bezpieczeństwo dla najbardziej wrażliwego sprzętu.

Rozwiązania kombinowane (T1+T2) – kiedy warto je zastosować?

Rozwiązania kombinowane, łączące funkcjonalność ograniczników T1 i T2 (np. w jednym urządzeniu), są coraz popularniejszym wyborem, szczególnie w budynkach, gdzie ryzyko uderzenia pioruna jest podwyższone lub gdzie wymagana jest wysoka klasa ochrony. Pozwalają one na uproszczenie instalacji, ponieważ jedno urządzenie pełni rolę dwóch stopni ochrony. Montuje się je w rozdzielnicy głównej, na wejściu instalacji, zapewniając kompleksową ochronę przed szerokim spektrum przepięć od tych wywołanych bezpośrednim uderzeniem pioruna, po przepięcia sieciowe.

Kluczowy krok: identyfikacja Twojej sieci – TN-S czy TN-C?

Zanim przystąpimy do podłączania ogranicznika przepięć, musimy bezwzględnie zidentyfikować układ sieci elektrycznej, w jakim pracuje nasza instalacja. W Polsce najczęściej spotykane są dwa główne układy: TN-S oraz TN-C. Sposób podłączenia ogranicznika, a co za tym idzie, jego skuteczność i bezpieczeństwo, zależą bezpośrednio od tego, który z tych układów występuje w naszym budynku. Błędne podłączenie może nie tylko zniweczyć działanie ochronne, ale również stworzyć zagrożenie.

Czym charakteryzuje się nowoczesny układ TN-S?

Układ TN-S (skrót od ang. "Terra-Neutral-Separate") jest uważany za nowoczesny i bezpieczniejszy standard. W tym układzie przewód neutralny (N) i przewód ochronny (PE) są od siebie całkowicie oddzielone na całej długości od transformatora energetycznego aż do punktu rozdziału w budynku. Oznacza to, że w rozdzielnicy głównej mamy osobne szyny dla przewodu neutralnego (N) i ochronnego (PE). Taka separacja zapewnia lepszą ochronę przed przepięciami i skutkami zwarć, a także ułatwia prawidłowe podłączenie urządzeń zabezpieczających, w tym ograniczników przepięć.

Jak rozpoznać starszy układ typu TN-C i jakie są jego ograniczenia?

Układ TN-C (skrót od ang. "Terra-Neutral-Combined") to starsze rozwiązanie, w którym przewód neutralny (N) i ochronny (PE) są połączone w jeden wspólny przewód PEN. W praktyce oznacza to, że w instalacji występuje tylko jeden przewód, który pełni obie funkcje. Rozpoznanie układu TN-C jest zazwyczaj proste w rozdzielnicy zobaczymy tylko jeden zacisk dla "neutralnego" przewodu, który jest jednocześnie przewodem ochronnym. Głównym ograniczeniem tego układu jest brak separacji N i PE, co może wpływać na skuteczność ochrony przeciwprzepięciowej i zwiększać ryzyko w przypadku awarii.

Schemat podłączenia ogranicznika w sieci TN-S – instrukcja krok po kroku

Podłączenie ogranicznika przepięć w układzie TN-S wymaga precyzyjnego przestrzegania schematu. W tym układzie mamy do czynienia z oddzielnymi przewodami fazowymi (L1, L2, L3), neutralnym (N) oraz ochronnym (PE). Prawidłowe połączenie tych przewodów z odpowiednimi zaciskami ogranicznika jest kluczowe dla jego działania. Warto również zwrócić uwagę na wybór między układem 4+0 a 3+1, który ma znaczenie dla optymalnej ochrony.

Układ 4+0 vs 3+1: który wybrać i dlaczego to ma znaczenie?

W sieci TN-S możemy zastosować ograniczniki typu 4+0 lub 3+1. Układ 4+0 oznacza zastosowanie 4-polowego ogranicznika, który ma osobne zaciski dla każdego z przewodów fazowych (L1, L2, L3) oraz dla przewodu neutralnego (N). Wszystkie te zaciski są następnie podłączane do szyny PE. Natomiast układ 3+1 wykorzystuje 3-polowy ogranicznik przepięć dla przewodów fazowych oraz dodatkowy iskiernik lub warystor do połączenia przewodu neutralnego (N) z przewodem ochronnym (PE). Układ 3+1 jest często uważany za bardziej efektywny, ponieważ zapewnia dodatkową ścieżkę odprowadzenia energii bezpośrednio między N a PE, co może być korzystne w przypadku pewnych typów przepięć.

Szczegółowy schemat: podłączenie przewodów L1, L2, L3, N oraz PE

Podłączenie ogranicznika w sieci TN-S wygląda następująco:

1. Przewody fazowe (L1, L2, L3) należy podłączyć do odpowiednich zacisków wejściowych ogranicznika, oznaczonych jako L1, L2, L3.
2. Przewód neutralny (N) należy podłączyć do zacisku wejściowego oznaczonego jako N.
3. Przewód ochronny (PE) należy podłączyć do zacisku wejściowego oznaczonego jako PE.
4. Następnie, z zacisków wyjściowych ogranicznika, należy poprowadzić przewody do odpowiednich szyn w rozdzielnicy:

• Przewody fazowe (L1, L2, L3) podłączamy do szyny fazowej lub bezpośrednio do wyjść zabezpieczeń nadprądowych.
• Przewód neutralny (N) podłączamy do szyny neutralnej.
• Przewód ochronny (PE) podłączamy do szyny ochronnej.

W przypadku stosowania układu 3+1, dodatkowy element (np. iskiernik) łączy zacisk N z zaciskiem PE ogranicznika.

Ważne jest, aby wszystkie połączenia były solidne i wykonane zgodnie z instrukcją producenta ogranicznika.

Praktyczne wskazówki montażu w rozdzielnicy z układem TN-S

Podczas montażu ogranicznika w rozdzielnicy z układem TN-S, warto zwrócić uwagę na kilka praktycznych aspektów. Po pierwsze, ogranicznik powinien być zamontowany jak najbliżej miejsca wejścia przewodów zasilających do rozdzielnicy, aby zminimalizować długość przewodów przyłączeniowych. Po drugie, należy zapewnić odpowiednią przestrzeń wokół urządzenia, aby umożliwić jego prawidłową wentylację i ewentualną wymianę. Po trzecie, kolejność montażu jest istotna ogranicznik przepięć powinien być zainstalowany przed wyłącznikami różnicowoprądowymi (RCD), ale za głównym wyłącznikiem nadprądowym lub rozłącznikiem izolacyjnym. Wreszcie, estetyka połączeń również ma znaczenie uporządkowanie przewodów ułatwia późniejsze prace serwisowe i inspekcję instalacji.

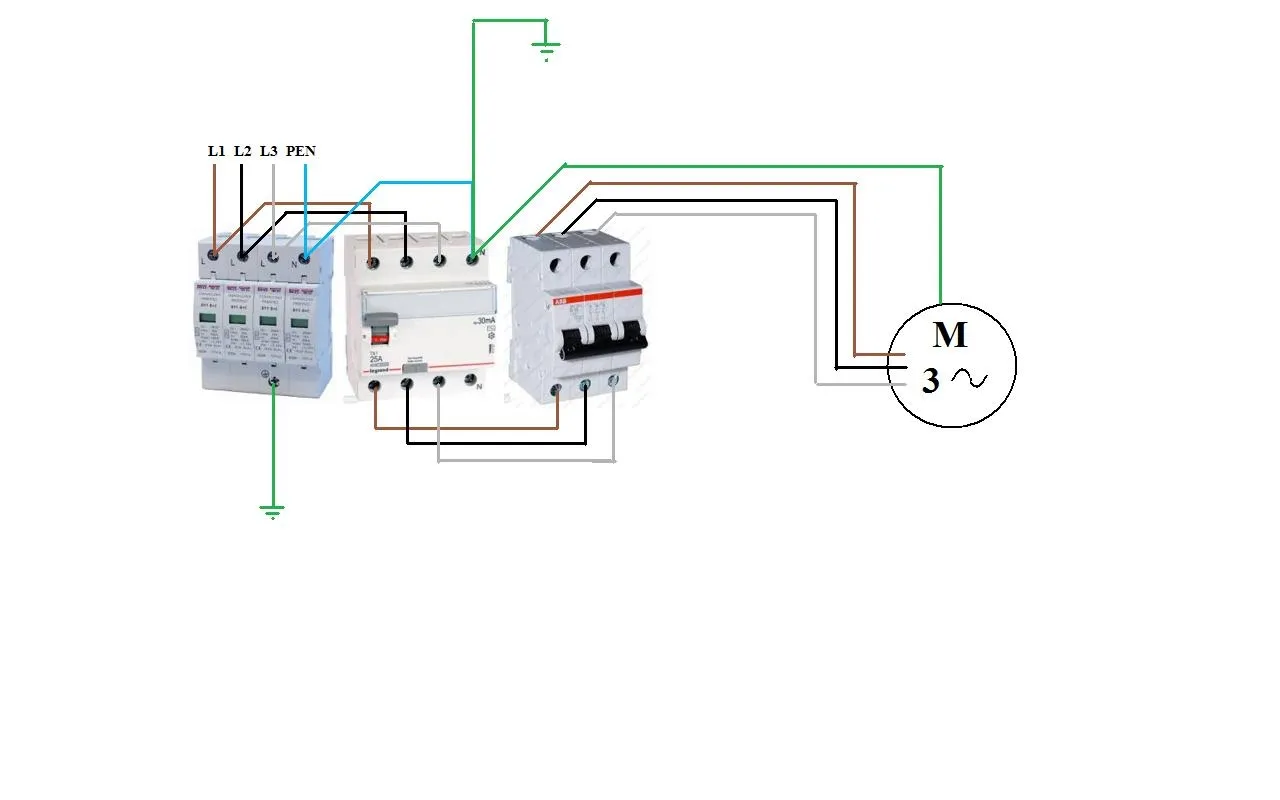

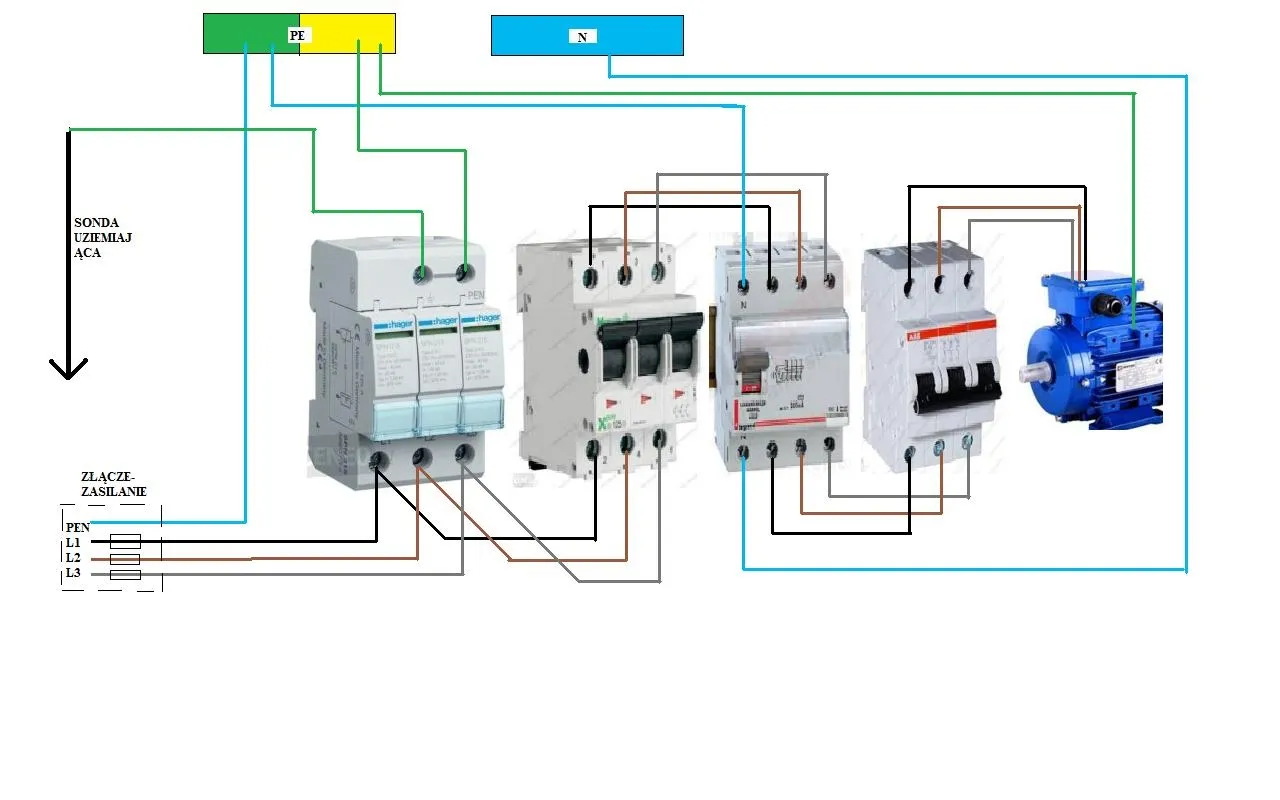

Schemat podłączenia ogranicznika w sieci TN-C – co musisz wiedzieć?

Podłączenie ogranicznika przepięć w starszym układzie sieci TN-C jest nieco inne niż w TN-S, ze względu na obecność wspólnego przewodu PEN. Wymaga to szczególnej ostrożności, aby zapewnić bezpieczeństwo i skuteczność ochrony. W tym układzie zazwyczaj stosuje się 3-polowe ograniczniki przepięć, które podłącza się do przewodów fazowych oraz do wspólnego przewodu PEN.

Jak bezpiecznie podłączyć ochronnik do przewodów fazowych i przewodu PEN?

Podłączenie ogranicznika w układzie TN-C realizuje się w następujący sposób:

1. Przewody fazowe (L1, L2, L3) należy podłączyć do odpowiednich zacisków wejściowych ogranicznika, oznaczonych jako L1, L2, L3.
2. Wspólny przewód PEN należy podłączyć do zacisku wejściowego oznaczonego jako PEN.
3. Następnie, z zacisków wyjściowych ogranicznika, należy poprowadzić przewody do odpowiednich miejsc w rozdzielnicy:

• Przewody fazowe (L1, L2, L3) podłączamy do szyny fazowej lub bezpośrednio do wyjść zabezpieczeń nadprądowych.
• Przewód PEN podłączamy do szyny PEN.

Ważne jest, aby przewód PEN był prawidłowo podłączony do zacisku PEN ogranicznika. Należy pamiętać, że w układzie TN-C przewód PEN pełni jednocześnie funkcję przewodu neutralnego i ochronnego.

Ograniczenia ochrony w układzie TN-C i zalecenia dotyczące modernizacji

Układ TN-C, ze względu na brak separacji przewodów N i PE, ma pewne ograniczenia w zakresie ochrony przeciwprzepięciowej i bezpieczeństwa. W przypadku przepięć, energia może być odprowadzana w sposób mniej efektywny, a także istnieje ryzyko przepływu prądu przez obudowy urządzeń. Dlatego też, jeśli to możliwe, zaleca się modernizację instalacji z układu TN-C na TN-S. Polega to na doprowadzeniu do budynku oddzielnego przewodu ochronnego (PE) i rozdzieleniu przewodu PEN na szynę N i PE w rozdzielnicy głównej. Taka modernizacja znacząco zwiększa bezpieczeństwo i pozwala na pełne wykorzystanie potencjału ochrony przeciwprzepięciowej, w tym prawidłowe działanie ograniczników przepięć.

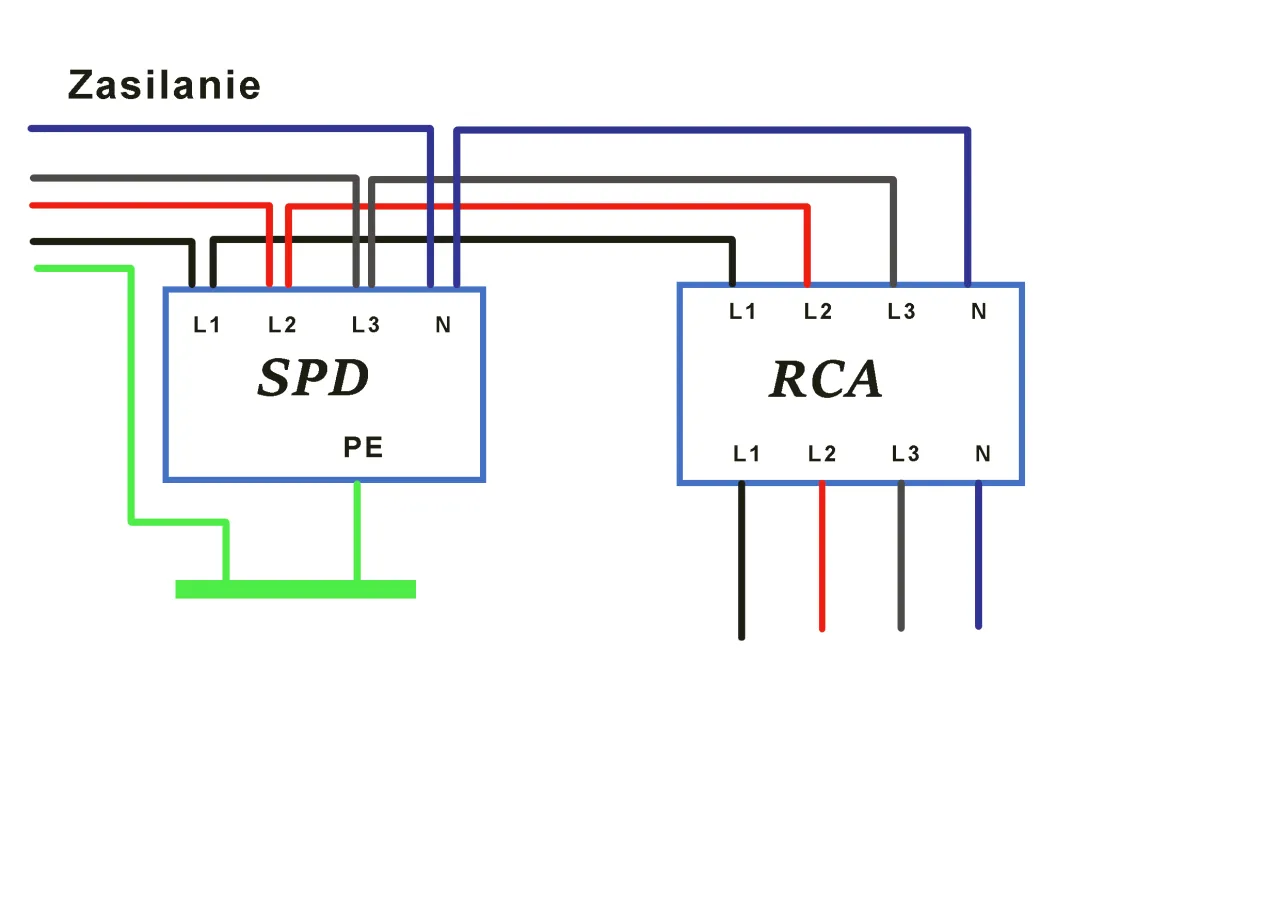

Zasada 50 cm i dobór przewodów – jak nie zniweczyć działania ochronnika?

Nawet najlepszy ogranicznik przepięć nie spełni swojej roli, jeśli zostanie podłączony nieprawidłowo. Dwie kluczowe kwestie, które często są pomijane, to długość i przekrój przewodów przyłączeniowych. Istnieje tzw. "zasada 50 cm", która mówi o maksymalnej dopuszczalnej długości tych przewodów. Niezastosowanie się do niej może drastycznie obniżyć skuteczność ochrony, czyniąc ją iluzoryczną. Warto również pamiętać o odpowiednim przekroju przewodów, który musi być dostosowany do typu ogranicznika i obciążenia.

Dlaczego każdy centymetr przewodu ma znaczenie? Fizyka stojąca za regułą 50 cm

Każdy przewód elektryczny, zwłaszcza ten, którym płynie prąd udarowy o dużej wartości, posiada pewną indukcyjność i rezystancję. Im dłuższy przewód, tym większa jego indukcyjność i rezystancja. Kiedy przez taki przewód przepływa prąd udarowy, na jego końcach powstaje spadek napięcia, a także indukuje się dodatkowa siła elektromotoryczna. W kontekście ogranicznika przepięć oznacza to, że napięcie na zaciskach chronionych urządzeń może być wyższe niż zakładane, ponieważ część energii udarowej "zatrzyma się" na długich przewodach przyłączeniowych. Zasada 50 cm ma na celu zminimalizowanie tego efektu, zapewniając, że jak największa część energii udarowej zostanie odprowadzona do ziemi, a nie dotrze do urządzeń.

Jaki przekrój przewodów zastosować dla ograniczników T1 i T2?

Dobór odpowiedniego przekroju przewodów przyłączeniowych jest równie ważny. Dla ograniczników typu T1, które muszą odprowadzać bardzo duże energie, zaleca się stosowanie przewodów o przekroju minimum 16 mm² (dla miedzi). W przypadku ograniczników typu T2, minimalny zalecany przekrój to 6 mm². Co istotne, przekrój przewodów przyłączeniowych do ogranicznika nie może być mniejszy niż przekrój przewodów fazowych zasilających instalację. Zbyt cienkie przewody mogą się przegrzewać, a nawet ulec uszkodzeniu pod wpływem dużych prądów udarowych, co stanowi poważne zagrożenie.

Technika montażu "V" – optymalny sposób na skrócenie ścieżki prądu udarowego

Aby zminimalizować długość przewodów przyłączeniowych, zaleca się stosowanie techniki montażu w kształcie litery "V". Polega ona na tym, że przewody fazowe (L1, L2, L3) i przewód neutralny (N) lub PEN są podłączane do zacisków ogranicznika w taki sposób, aby ich ścieżka do szyn w rozdzielnicy była jak najkrótsza i jak najbardziej bezpośrednia. Zazwyczaj oznacza to podłączenie przewodów L1, L2, L3 do górnych zacisków ogranicznika, a następnie poprowadzenie ich bezpośrednio do szyny fazowej lub zabezpieczeń nadprądowych, podczas gdy przewód N lub PEN jest podłączany do odpowiedniego zacisku i prowadzony do szyny N lub PEN. Taka konfiguracja zapewnia, że prąd udarowy ma jak najkrótszą drogę do odprowadzenia do ziemi.

Dobezpieczenie ogranicznika – czy i kiedy jest potrzebne?

Niektóre ograniczniki przepięć, zwłaszcza te o wyższych parametrach lub specyficznej konstrukcji, wymagają dodatkowego zabezpieczenia nadprądowego. Jest to tzw. dobezpieczenie, które chroni sam ogranicznik przed uszkodzeniem w przypadku wystąpienia bardzo dużych prądów zwarciowych lub awarii samego urządzenia. Informacje o tym, czy dane urządzenie wymaga dobezpieczenia, oraz jakie jest jego zalecane natężenie, znajdują się zawsze w dokumentacji technicznej producenta.

Jak czytać dokumentację producenta w poszukiwaniu informacji o dobezpieczeniu?

Karta katalogowa lub instrukcja obsługi ogranicznika przepięć to podstawowe źródło informacji o jego parametrach i wymaganiach montażowych. Szukaj sekcji zatytułowanej "Dobezpieczenie", "Zabezpieczenie nadprądowe" lub podobnej. Znajdziesz tam informacje o maksymalnym dopuszczalnym prądzie zabezpieczenia (np. 125A, 160A) oraz zalecanym typie zabezpieczenia. Należy zwrócić uwagę na wartości prądowe, aby dobrać odpowiedni bezpiecznik lub wyłącznik nadprądowy.

Bezpiecznik topikowy czy wyłącznik nadprądowy – co jest właściwym wyborem?

W przypadku dobezpieczenia ograniczników przepięć, najczęściej stosuje się bezpieczniki topikowe typu gG (lub NH w większych instalacjach). Są one wybierane ze względu na ich zdolność do szybkiego i pewnego przerwania obwodu w przypadku dużych prądów zwarciowych. W niektórych przypadkach można również zastosować wyłącznik nadprądowy o odpowiedniej charakterystyce i prądzie znamionowym. Wybór między bezpiecznikiem topikowym a wyłącznikiem nadprądowym zależy od zaleceń producenta ogranicznika oraz od specyfiki instalacji. Ważne jest, aby zabezpieczenie dobezpieczające było umieszczone jak najbliżej ogranicznika.

Najczęstsze błędy montażowe, które czynią ochronę iluzoryczną

Niestety, podczas montażu ograniczników przepięć zdarza się popełniać błędy, które mogą znacząco obniżyć skuteczność ochrony, a nawet uczynić ją całkowicie nieskuteczną. Świadomość tych najczęściej popełnianych błędów jest kluczowa, aby móc ich uniknąć i zapewnić sobie i swojej instalacji maksymalne bezpieczeństwo.

Błąd #1: Zbyt długie lub zapętlone przewody przyłączeniowe

Jak już wspomniano, zbyt długie przewody przyłączeniowe do ogranicznika przepięć znacząco zwiększają jego impedancję, co utrudnia odprowadzanie energii udarowej do ziemi. Zapętlone przewody dodatkowo zwiększają indukcyjność. Skutkuje to tym, że napięcie na chronionych urządzeniach może pozostać niebezpiecznie wysokie.

Błąd #2: Nieprawidłowy przekrój przewodów

Zastosowanie przewodów o zbyt małym przekroju do podłączenia ogranicznika przepięć jest bardzo niebezpieczne. Przewody te mogą nie wytrzymać przepływu dużych prądów udarowych, co może prowadzić do ich przegrzania, stopienia, a nawet zapłonu. Zawsze należy stosować przewody o przekroju zgodnym z zaleceniami producenta.

Błąd #3: Pominięcie znaczenia jakości uziemienia (szyny PE)

Ogranicznik przepięć działa prawidłowo tylko wtedy, gdy ma zapewnioną skuteczną ścieżkę odprowadzenia energii do ziemi. Oznacza to, że szyna PE w rozdzielnicy musi być prawidłowo wykonana, mieć odpowiedni przekrój i być dobrze uziemiona. Słabe uziemienie lub brak połączenia z szyną PE sprawia, że ogranicznik staje się bezużyteczny.

Przeczytaj również: Jaki bezpiecznik do gniazdek - Uniknij błędów, zadbaj o bezpieczeństwo

Błąd #4: Nieprawidłowa kolejność montażu w rozdzielnicy

Kolejność montażu urządzeń w rozdzielnicy ma kluczowe znaczenie dla bezpieczeństwa. Ogranicznik przepięć (zwłaszcza T1 i T2) powinien być zamontowany przed wyłącznikami różnicowoprądowymi (RCD). Jeśli zostanie zamontowany za RCD, w przypadku przepięcia może spowodować zadziałanie RCD, co jest zjawiskiem niepożądanym. Ponadto, ogranicznik powinien znajdować się za głównym wyłącznikiem instalacji.

Prawidłowe podłączenie ogranicznika przepięć to inwestycja w bezpieczeństwo i trwałość Twojej instalacji elektrycznej oraz podłączonych do niej urządzeń.
