Tabela bezpieczników - dom i auto. Zrozum i napraw awarię!

Ten artykuł to praktyczny przewodnik, który pomoże Ci zrozumieć, jak działają bezpieczniki i jak odczytywać tabele bezpieczników, zarówno w Twoim domu, jak i samochodzie. Dowiesz się, jak bezpiecznie zdiagnozować i rozwiązać typowe problemy elektryczne, od braku zasilania w gniazdku po niedziałające światła w aucie.

Dlaczego zrozumienie tabeli bezpieczników jest kluczowe dla Twojego bezpieczeństwa

Bezpiecznik to niewielkie, ale niezwykle ważne urządzenie, które stanowi pierwszą linię obrony Twojej instalacji elektrycznej zarówno tej w domu, jak i w samochodzie. Jego podstawową funkcją jest ochrona przed skutkami nadmiernego przepływu prądu, czyli przeciążenia lub zwarcia. Kiedy prąd przekroczy bezpieczny poziom, wewnętrzny element bezpiecznika (najczęściej drucik) przepala się, automatycznie przerywając obwód. Zapobiega to przegrzaniu przewodów, uszkodzeniu podłączonych urządzeń, a w skrajnych przypadkach nawet pożarowi. Zrozumienie, jak działa tabela bezpieczników, pozwala na szybką identyfikację źródła problemu i podjęcie odpowiednich, bezpiecznych kroków naprawczych.

Czym jest skrzynka bezpieczników i jaką rolę pełni w domu i samochodzie?

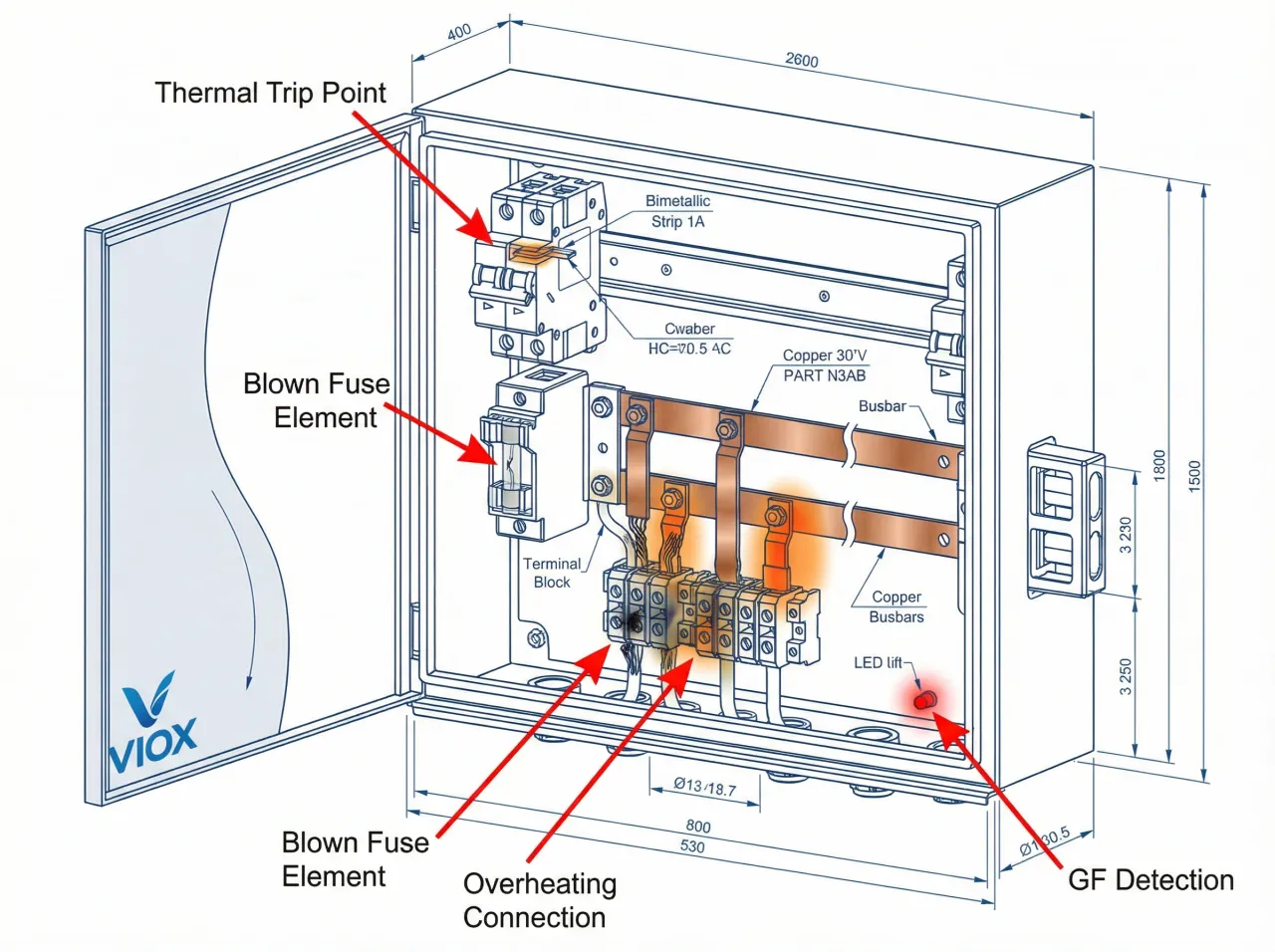

Skrzynka bezpieczników, często nazywana również tablicą rozdzielczą lub tablicą bezpieczników, to centralny punkt zarządzania elektrycznością w Twoim domu lub samochodzie. W domu jest to miejsce, gdzie zgromadzone są wszystkie zabezpieczenia chroniące poszczególne obwody elektryczne. Rozdziela ona zasilanie z głównego przyłącza na mniejsze części, takie jak obwody oświetleniowe, gniazdka w poszczególnych pomieszczeniach czy zasilanie dla urządzeń AGD. W samochodzie jej rola jest podobna, choć bezpieczniki chronią konkretne systemy i komponenty od świateł, przez radio, po systemy klimatyzacji i ogrzewania. W obu przypadkach jej nadrzędną funkcją jest zapewnienie bezpieczeństwa i prawidłowego działania wszystkich systemów elektrycznych.

Zanim zaczniesz: podstawowe zasady bezpieczeństwa przy pracy z instalacją elektryczną

Praca z elektrycznością, nawet tak pozornie prosta jak wymiana bezpiecznika, wymaga zachowania szczególnej ostrożności. Zanim przystąpisz do jakichkolwiek czynności, zapoznaj się z poniższymi zasadami bezpieczeństwa:

• W przypadku instalacji domowej: zawsze wyłączaj główne zasilanie w skrzynce przed dotknięciem jakichkolwiek elementów. Zlokalizuj główny wyłącznik i ustaw go w pozycji "wyłączony" (OFF).
• W przypadku instalacji samochodowej: odłącz ujemną klemę akumulatora. Zazwyczaj jest to czarny przewód. Zapobiegnie to przypadkowemu zwarciu i uszkodzeniu elektroniki.
• Zawsze używaj narzędzi z izolowanymi uchwytami. Zapewniają one dodatkową ochronę przed porażeniem.
• Nigdy nie dotykaj mokrymi rękami elementów elektrycznych ani narzędzi. Wilgoć znacząco zwiększa ryzyko porażenia prądem.
• Nigdy nie próbuj "naprawiać" bezpiecznika ani zastępować go innym materiałem, takim jak drut czy nawet inny bezpiecznik o nieodpowiedniej wartości. To skrajnie niebezpieczne i może prowadzić do poważnych uszkodzeń lub pożaru.

Tabela bezpieczników w domu – jak odczytać schemat i znaleźć przyczynę awarii

Gdzie szukać domowej skrzynki z bezpiecznikami i jej opisu?

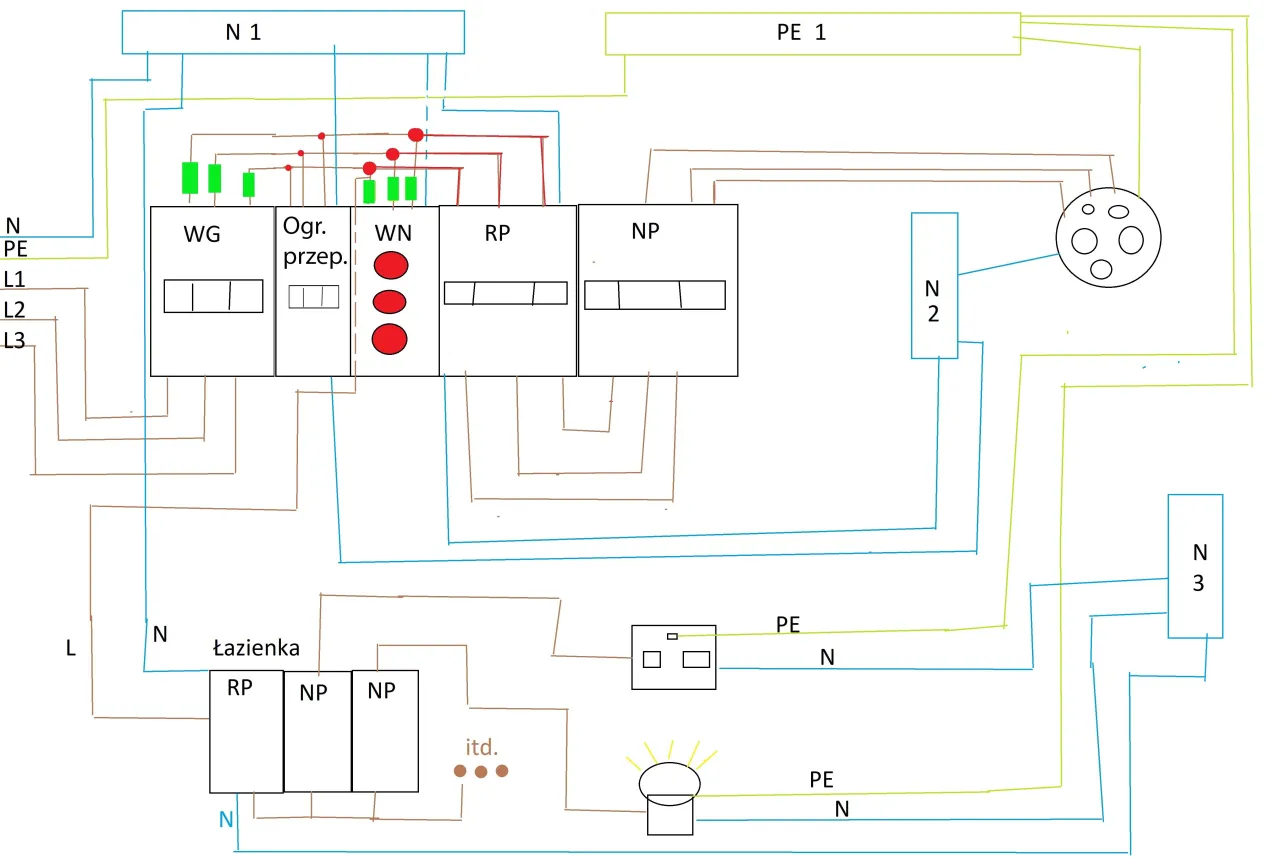

Domowa skrzynka z bezpiecznikami zazwyczaj znajduje się w łatwo dostępnym miejscu, ale nie zawsze jest oczywiste, gdzie dokładnie. Najczęściej spotkasz ją w przedpokoju, korytarzu, piwnicy, garażu lub pomieszczeniu gospodarczym. Kluczowe jest, aby skrzynka była wyposażona w czytelny i trwale naniesiony opis najczęściej w formie schematu lub listy na wewnętrznej stronie drzwiczek lub na obudowie. Ten opis jest Twoim przewodnikiem, wskazującym, który bezpiecznik odpowiada za dany obwód, na przykład "oświetlenie salon", "gniazdka kuchnia" czy "pralka". Jeśli opis jest nieczytelny lub go brakuje, warto rozważyć jego uzupełnienie, co znacznie ułatwi przyszłe diagnozy.

Nowoczesne "eski" kontra stare "korki" – jakie rodzaje zabezpieczeń możesz spotkać?

W domowych instalacjach elektrycznych możesz natknąć się na dwa główne rodzaje zabezpieczeń. Starsze instalacje często wykorzystują bezpieczniki topikowe, potocznie zwane "korkami". Mają one ceramiczną lub szklaną obudowę z metalowym stykiem i drucikiem w środku. Po przepaleniu taki bezpiecznik wymaga całkowitej wymiany. W nowoczesnych budownictwie dominują jednak wyłączniki nadprądowe, zwane potocznie "eskami" (od skrótu S w nazwie). Są one znacznie wygodniejsze po zadziałaniu (np. z powodu przeciążenia) ich dźwignia opada, a wyłącznik można po prostu ponownie włączyć, podnosząc dźwignię do góry. "Eski" są wielokrotnego użytku i zapewniają szybszą reakcję na awarie.

Oznaczenia na bezpiecznikach w domu: co mówią Ci litery B, C i cyfry (np. B16, C20)?

Wyłączniki nadprądowe ("eski") posiadają oznaczenia, które dostarczają kluczowych informacji o ich działaniu. Litery, takie jak B, C lub D, określają tzw. charakterystykę czasowo-prądową. Mówi ona o tym, jak szybko bezpiecznik zareaguje na wzrost natężenia prądu. Charakterystyka B jest najczęściej stosowana w domowych instalacjach do zabezpieczania obwodów oświetleniowych i gniazdkowych, ponieważ reaguje stosunkowo szybko na niewielkie przeciążenia. Charakterystyka C jest bardziej "leniwa" i stosowana tam, gdzie spodziewane są większe prądy rozruchowe, np. przy silnikach. Cyfra obok litery (np. 16, 20, 25) oznacza prąd znamionowy w Amperach (A). Jest to maksymalna wartość prądu, jaką bezpiecznik może przewodzić w normalnych warunkach bez zadziałania. Na przykład oznaczenie B16 oznacza wyłącznik o charakterystyce B i prądzie znamionowym 16 Amperów.

Jak poprawnie zidentyfikować, który bezpiecznik odpowiada za gniazdka, a który za oświetlenie?

Zlokalizowanie właściwego bezpiecznika, odpowiedzialnego za konkretny obwód, jest kluczowe do rozwiązania problemu. Oto jak możesz to zrobić:

1. Zacznij od sprawdzenia schematu umieszczonego na wewnętrznej stronie drzwiczek skrzynki bezpieczników. Powinien on jasno wskazywać przypisanie poszczególnych obwodów.
2. Jeśli schemat jest nieczytelny, uszkodzony lub po prostu go brakuje, poproś drugą osobę o pomoc. Jedna osoba może obserwować, co dzieje się w pomieszczeniu (np. czy zapalają się światła, czy działa gniazdko), podczas gdy druga będzie kolejno wyłączać bezpieczniki.
3. Po kolei wyłączaj poszczególne bezpieczniki, aż zasilanie w danym obwodzie zostanie przerwane. Kiedy światło zgaśnie lub urządzenie przestanie działać, będziesz wiedział, który bezpiecznik jest odpowiedzialny za ten obwód.
4. Zanotuj lub oznacz bezpiecznik, który odpowiada za dany obwód, używając np. etykiety. Ułatwi to szybką identyfikację w przyszłości.

Przepalony bezpiecznik w domu? Instrukcja resetowania wyłącznika krok po kroku

Jeśli masz do czynienia z wyłącznikiem nadprądowym ("eską"), który zadziałał, proces jego ponownego załączenia jest zazwyczaj prosty:

1. Zlokalizuj wyłącznik nadprądowy, który zadziałał. Jego dźwignia będzie znajdować się w pozycji "wyłączonej" (OFF) lub w pozycji środkowej.
2. Zanim spróbujesz ponownie załączyć wyłącznik, upewnij się, że urządzenie, które mogło spowodować przeciążenie lub zwarcie, zostało odłączone. Może to być uszkodzony sprzęt lub zbyt wiele urządzeń podłączonych do jednego gniazdka.
3. Przestaw dźwignię wyłącznika z powrotem do pozycji "włączonej" (ON). Powinieneś usłyszeć kliknięcie.
4. Jeśli wyłącznik natychmiast ponownie zadziała (dźwignia opadnie), oznacza to, że problem (zwarcie lub przeciążenie) nadal występuje w obwodzie. W takiej sytuacji nie próbuj więcej włączać wyłącznika, ponieważ może to pogorszyć sytuację. Konieczna jest dalsza diagnoza problemu.

Tabela bezpieczników w samochodzie – Twój przewodnik po elektryce pojazdu

Nie jedna, a kilka skrzynek – gdzie najczęściej ukryte są bezpieczniki w aucie?

W przeciwieństwie do domów, gdzie zazwyczaj mamy jedną główną skrzynkę bezpieczników, w samochodach często znajdziemy ich więcej. Najczęściej występują dwie główne lokalizacje: jedna skrzynka znajduje się w kabinie pasażerskiej, zazwyczaj pod deską rozdzielczą, w schowku lub w okolicy kolumny kierownicy. Druga skrzynka, obsługująca głównie podzespoły silnika i układu zapłonowego, znajduje się w komorze silnika, często w pobliżu akumulatora. Dokładne położenie skrzynek i ich zawartość mogą się różnić w zależności od marki, modelu i rocznika pojazdu, dlatego zawsze warto zajrzeć do instrukcji obsługi samochodu, aby uzyskać precyzyjne informacje.

Jak czytać piktogramy? Rozszyfruj symbole na pokrywie skrzynki bezpieczników

Wiele samochodowych skrzynek bezpieczników nie posiada opisów tekstowych na pokrywach, lecz używa piktogramów prostych symboli graficznych. Te piktogramy mają na celu wizualne przedstawienie, który element lub system jest chroniony przez dany bezpiecznik. Na przykład, symbol żarówki zazwyczaj oznacza obwód oświetlenia zewnętrznego lub wewnętrznego, symbol radia lub nutki symbolizują system audio, a symbol płatka śniegu lub klimatyzatora odnosi się do układu wentylacji i klimatyzacji. Rozszyfrowanie tych symboli jest kluczowe do szybkiego zidentyfikowania bezpiecznika odpowiedzialnego za niedziałający element pojazdu.

Magia kolorów: co oznacza czerwony, niebieski czy żółty kolor bezpiecznika samochodowego?

W motoryzacji kolory bezpieczników są niezwykle ważnym elementem identyfikacji, ponieważ odpowiadają one konkretnym wartościom natężenia prądu, czyli amperażu (A). Jest to ustandaryzowany system, który ułatwia dobór właściwego zamiennika. Oto najczęściej spotykane kolory i odpowiadające im wartości:

• Brązowy: 7.5 A
• Czerwony: 10 A
• Niebieski: 15 A
• Żółty: 20 A
• Zielony: 30 A
• Niebiesko-zielony: 25 A
• Pomarańczowy: 35 A
• Fioletowy: 40 A

Zawsze pamiętaj, aby wymieniać bezpiecznik na taki sam, który ma identyczny kolor i tym samym odpowiada tej samej wartości amperażu, co oryginalny.

Mini, Standard, Maxi – jak rozpoznać i dobrać właściwy typ fizyczny bezpiecznika?

Oprócz wartości prądowej (amperażu), bezpieczniki samochodowe różnią się także rozmiarem i kształtem fizycznym. Najczęściej spotykane typy to:

• Mini: Najmniejsze bezpieczniki, często stosowane w nowoczesnych pojazdach z ograniczoną przestrzenią.
• Standard (ATO/ATC): Najbardziej powszechny typ, nieco większy od mini.
• Maxi: Największe bezpieczniki, przeznaczone do ochrony obwodów o bardzo dużym obciążeniu, np. układu rozruchowego.

Ważne jest, aby nowy bezpiecznik pasował nie tylko pod względem amperażu, ale także fizycznie do gniazda w skrzynce. Użycie bezpiecznika o niewłaściwym kształcie może prowadzić do słabego kontaktu lub uniemożliwić prawidłowe zamknięcie pokrywy skrzynki.

Jak bezpiecznie sprawdzić i wymienić przepalony bezpiecznik w samochodzie?

Wymiana bezpiecznika w samochodzie jest zazwyczaj prostą czynnością, którą można wykonać samodzielnie, pod warunkiem przestrzegania zasad bezpieczeństwa:

1. Pierwszym krokiem jest zlokalizowanie odpowiedniej skrzynki bezpieczników (w kabinie lub komorze silnika) i zidentyfikowanie bezpiecznika odpowiedzialnego za niedziałający element. Skorzystaj z piktogramów na pokrywie lub schematu w instrukcji obsługi pojazdu.
2. Wyłącz zapłon samochodu. Jeśli instrukcja pojazdu tak zaleca, odłącz ujemną klemę akumulatora, aby zminimalizować ryzyko zwarcia.
3. Większość skrzynek bezpieczników samochodowych zawiera specjalny plastikowy chwytak (często w kolorze żółtym lub czerwonym), który ułatwia wyjmowanie bezpieczników. Użyj go, aby delikatnie i pewnie wyjąć podejrzany bezpiecznik z gniazda.
4. Dokładnie obejrzyj wyjęty bezpiecznik. Przepalony bezpiecznik zazwyczaj ma widocznie przerwany drucik wewnątrz plastikowej obudowy. Możesz również użyć specjalnego testera bezpieczników, jeśli go posiadasz.
5. Włóż nowy bezpiecznik o identycznym amperażu (kolorze) i typie fizycznym (mini, standard, maxi) jak ten oryginalny. Według danych Autobaza.pl, kluczowe jest dobranie bezpiecznika o odpowiednich parametrach, aby zapewnić prawidłową ochronę.
6. Po prawidłowym zamontowaniu nowego bezpiecznika, podłącz klemę akumulatora (jeśli była odłączona) i włącz zapłon. Sprawdź, czy problem został rozwiązany.

Najczęstsze błędy i pułapki, których musisz unikać

Dlaczego nigdy nie wolno zastępować bezpiecznika "mocniejszym"?

Jest to jeden z najpoważniejszych błędów, jaki można popełnić podczas pracy z instalacją elektryczną. Zastąpienie bezpiecznika bezpiecznikiem o wyższym amperażu, czyli tzw. "mocniejszym", jest niezwykle niebezpieczne. Pamiętaj, że bezpiecznik jest zaprojektowany tak, aby chronić przewody i urządzenia przed uszkodzeniem, przerywając obwód, gdy prąd przekroczy bezpieczny limit. Włożenie mocniejszego bezpiecznika oznacza, że ten limit zostanie podniesiony, co pozwoli na przepływ zbyt dużego prądu. Może to doprowadzić do przegrzania przewodów, stopienia izolacji, uszkodzenia podłączonych urządzeń, a nawet wywołania pożaru. Zawsze używaj bezpiecznika o identycznej wartości amperażowej, jak ten oryginalny.

Problem powraca: co robić, gdy ten sam bezpiecznik ciągle się przepala?

Jeśli po wymianie bezpiecznika na nowy, ten sam bezpiecznik natychmiast się przepala lub robi to regularnie, jest to sygnał, że problem leży głębiej niż tylko w samym bezpieczniku. Taka sytuacja zazwyczaj wskazuje na trwałe przeciążenie obwodu (np. podłączono zbyt wiele urządzeń o dużym poborze mocy), zwarcie w okablowaniu (przewody dotykają się tam, gdzie nie powinny) lub poważne uszkodzenie podłączonego urządzenia. Wymiana bezpiecznika na nowy w takim przypadku jest jedynie chwilowym rozwiązaniem, które nie usuwa przyczyny awarii. Należy podjąć próbę zdiagnozowania i usunięcia źródła problemu, zanim dojdzie do poważniejszej usterki.

Przeczytaj również: Typy różnicówek - Jak wybrać właściwą do Twojej instalacji?

Kiedy samodzielna wymiana to za mało? Sygnały, że czas wezwać elektryka lub mechanika

Chociaż wiele problemów z bezpiecznikami można rozwiązać samodzielnie, istnieją sytuacje, w których lepiej zdać się na pomoc profesjonalisty. Zwróć się do elektryka (w przypadku instalacji domowej) lub mechanika (w przypadku samochodu), jeśli:

• Bezpiecznik przepala się natychmiast po wymianie lub zresetowaniu, a nie jesteś w stanie zidentyfikować oczywistej przyczyny (np. uszkodzonego urządzenia).
• Wyczuwasz zapach spalenizny, widzisz iskrzenie lub dym wydobywający się z instalacji elektrycznej lub skrzynki bezpieczników.
• Nie jesteś pewien, co jest przyczyną awarii, brakuje Ci odpowiedniej wiedzy lub narzędzi do bezpiecznej diagnozy i naprawy.
• Problem dotyczy głównej instalacji elektrycznej w domu (np. głównego wyłącznika) lub bardzo złożonych systemów elektronicznych w samochodzie (np. sterowników silnika, systemów bezpieczeństwa).
