Ograniczniki przepięć w domu jednorodzinnym - czy są obowiązkowe?

Właściciel domu jednorodzinnego pragnie zapewnić bezpieczeństwo swojej rodzinie i chronić cenne mienie. Jednym z kluczowych, lecz często niedocenianych aspektów tej ochrony jest zabezpieczenie przed przepięciami. Ten artykuł stanowi kompleksowy przewodnik, który pomoże Ci zrozumieć zagrożenia, poznać wymogi prawne i wybrać optymalne rozwiązania, aby Twój dom, sprzęt AGD/RTV, instalacja fotowoltaiczna czy pompa ciepła były naprawdę bezpieczne.

Czy Twój dom jest naprawdę bezpieczny? Czym są przepięcia i dlaczego zagrażają Twojemu sprzętowi?

Przepięcia elektryczne to nagłe, krótkotrwałe wzrosty napięcia w instalacji elektrycznej, które mogą przekroczyć jej normalny poziom. Można je porównać do nagłych, gwałtownych fal, które uderzają w naszą domową sieć energetyczną. Są to prawdziwi "cisi wrogowie" naszej elektroniki, potrafiący w mgnieniu oka zniszczyć sprzęt wart tysiące złotych. Choć często nie zdajemy sobie z tego sprawy, nasz dom jest narażony na takie zjawiska niemal każdego dnia.

Przepięcie, czyli cichy wróg elektroniki wartej tysiące złotych

Delikatne komponenty elektroniczne, które znajdują się w naszych nowoczesnych urządzeniach, są niezwykle wrażliwe na wszelkie odchylenia od normy napięcia. Przepięcie, nawet bardzo krótkie, może spowodować ich natychmiastowe uszkodzenie lub, co gorsza, prowadzić do stopniowego degradacji. Często nie widzimy od razu skutków sprzęt może zacząć działać niestabilnie, zawieszać się, a dopiero po jakimś czasie całkowicie odmówić posłuszeństwa. To właśnie ta nieprzewidywalność sprawia, że przepięcia są tak niebezpieczne.

Skąd biorą się przepięcia? Nie tylko burza jest zagrożeniem

Najczęściej przepięcia kojarzymy z burzą i uderzeniem pioruna. I słusznie, jest to jedno z głównych źródeł tak zwanych przepięć zewnętrznych. Jednak równie groźne, a być może nawet częstsze, są przepięcia wewnętrzne. Powstają one w samej sieci energetycznej, na przykład podczas włączania lub wyłączania dużych urządzeń elektrycznych w sąsiedztwie, podczas awarii transformatora, czy nawet w wyniku prac konserwacyjnych prowadzonych przez dostawcę energii. Te zjawiska mogą pojawiać się w naszej instalacji bez ostrzeżenia, niezależnie od pogody.

Realne skutki braku ochrony: spalone telewizory, uszkodzone pompy ciepła i utrata danych

Brak odpowiedniej ochrony przeciwprzepięciowej może prowadzić do bardzo kosztownych konsekwencji. Nowoczesne telewizory, komputery, serwery domowe, a także zaawansowany sprzęt AGD, taki jak lodówki czy pralki, są szczególnie narażone. Jednak największe straty mogą generować uszkodzenia drogich instalacji, takich jak pompy ciepła, systemy rekuperacji czy falowniki w instalacjach fotowoltaicznych. Koszty naprawy lub wymiany tych urządzeń sięgają często dziesiątek tysięcy złotych. Do tego dochodzi ryzyko utraty bezcennych danych, na przykład z domowego serwera.

Ograniczniki przepięć w świetle prawa i wymagań ubezpieczycieli – co musisz wiedzieć?

Wiele osób nie zdaje sobie sprawy, że stosowanie ograniczników przepięć nie jest tylko kwestią dobrej woli czy dodatkowego zabezpieczenia, ale również wymogiem prawnym. Zrozumienie tych przepisów i wymagań ubezpieczycieli jest kluczowe dla pełnego bezpieczeństwa Twojego domu.

Czy ogranicznik przepięć jest obowiązkowy? Analiza przepisów Prawa Budowlanego

Tak, ogranicznik przepięć jest obowiązkowy. Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, stosowanie urządzeń ochrony przeciwprzepięciowej w instalacjach elektrycznych jest wymogiem prawnym. Przepis ten obowiązuje od 2002 roku, co oznacza, że dotyczy on wszystkich nowych instalacji, a także tych modernizowanych. Niedopełnienie tego wymogu może mieć poważne konsekwencje podczas odbioru technicznego budynku.

Brak ochronnika a odszkodowanie – dlaczego ubezpieczyciel może odmówić wypłaty?

Ubezpieczyciele coraz częściej podchodzą do kwestii bezpieczeństwa instalacji elektrycznych z większą uwagą. Sprawne ograniczniki przepięć są traktowane jako podstawowy element zabezpieczenia mienia. W przypadku szkody spowodowanej przepięciami, na przykład wskutek uderzenia pioruna, brak odpowiednich zabezpieczeń lub ich nieprawidłowy montaż może stanowić podstawę do odmowy wypłaty odszkodowania. Jest to argument, który powinien przekonać każdego właściciela domu do zainwestowania w ochronę przeciwprzepięciową.

Odbiór techniczny budynku a zabezpieczenia przeciwprzepięciowe

Podczas odbioru technicznego nowo wybudowanego lub gruntownie modernizowanego budynku, inspektorzy zwracają uwagę na wiele aspektów instalacji elektrycznej. Jednym z nich są właśnie zabezpieczenia przeciwprzepięciowe. Brak wymaganych ograniczników może skutkować problemami z uzyskaniem pozytywnego protokołu odbioru, co z kolei może opóźnić lub uniemożliwić zamieszkanie w domu.

Typ 1, Typ 2, a może Typ 3? Poznaj klasyfikację i rolę ograniczników przepięć

Aby skutecznie chronić swój dom, musisz zrozumieć, jakie rodzaje ograniczników przepięć są dostępne i jaką rolę pełnią w systemie zabezpieczeń. Klasyfikacja tych urządzeń opiera się na normach i określa ich zdolność do radzenia sobie z różnymi rodzajami przepięć.

Typ 1 (klasa B): Pierwsza linia obrony dla domów z instalacją odgromową

Ograniczniki Typu 1, nazywane również klasą B, są zaprojektowane do ochrony przed skutkami bezpośredniego wyładowania atmosferycznego. Montuje się je w budynkach, które posiadają instalację odgromową (piorunochron) lub są zasilane z linii napowietrznej, gdzie ryzyko bezpośredniego uderzenia pioruna w sieć jest największe. Są to najsilniejsze zabezpieczenia, zdolne odprowadzić do ziemi ogromną energię udarową. Warystor to element, który w ogranicznikach typu 1 i 2 jest kluczowy to on przewodzi nadmiar prądu do ziemi, gdy napięcie wzrośnie.

Typ 2 (klasa C): Standardowe i najważniejsze zabezpieczenie dla większości domów

Typ 2, czyli klasa C, to najczęściej stosowany rodzaj ogranicznika w domach jednorodzinnych, szczególnie tych zasilanych z linii kablowej i nieposiadających instalacji odgromowej. Jego zadaniem jest ochrona przed przepięciami indukowanymi i łączeniowymi, które powstają w sieci energetycznej. Redukuje on napięcie do poziomu bezpiecznego dla urządzeń końcowych. Jest to uniwersalne i bardzo ważne zabezpieczenie dla każdego domu.

Typ 3 (klasa D): Precyzyjna ochrona dla Twojego najcenniejszego sprzętu (RTV/AGD, PC)

Ograniczniki Typu 3, znane również jako klasa D, stanowią ostatni etap ochrony. Montuje się je bezpośrednio przy wrażliwych urządzeniach, takich jak komputery, telewizory, sprzęt audio czy sterowniki pomp ciepła. Często przyjmują formę listew zasilających z wbudowanym zabezpieczeniem lub modułów instalowanych w puszkach elektrycznych. Ich zadaniem jest "doczyszczenie" napięcia, eliminując drobne przepięcia, które mogły przedostać się przez wcześniejsze stopnie zabezpieczeń. Iskiernik to element, który może być stosowany w ogranicznikach, szczególnie tych odprowadzających duże prądy, zapewniając szybkie i skuteczne wyładowanie.

Ograniczniki kombinowane T1+T2: Kiedy warto postawić na rozwiązanie 2w1?

Na rynku dostępne są również ograniczniki kombinowane, które łączą w jednej obudowie funkcje ograniczników Typu 1 i Typu 2. Jest to rozwiązanie, które upraszcza instalację i często oferuje kompleksową ochronę, zwłaszcza w sytuacjach, gdy dom posiada instalację odgromową, ale chcemy zminimalizować liczbę urządzeń w rozdzielnicy. Jest to wygodne i efektywne rozwiązanie, łączące dwie kluczowe funkcje w jednym urządzeniu.

Jak dobrać ogranicznik przepięć idealnie do Twojego domu? Praktyczny poradnik krok po kroku

Wybór odpowiedniego ogranicznika przepięć może wydawać się skomplikowany, ale stosując się do kilku prostych zasad, można dobrać rozwiązanie idealnie dopasowane do specyfiki Twojego domu. Kluczowe jest uwzględnienie kilku czynników, takich jak obecność instalacji odgromowej czy rodzaj zasilania.

Scenariusz 1: Dom z instalacją odgromową (piorunochronem) – jakie ograniczniki są niezbędne?

Jeśli Twój dom jest wyposażony w instalację odgromową, ochrona przeciwprzepięciowa musi rozpocząć się od pierwszego stopnia. Bezwzględnie konieczne jest zastosowanie ogranicznika Typu 1 (T1) lub kombinowanego T1+2. Stanowi on pierwszą linię obrony przed bezpośrednim uderzeniem pioruna. Następnie, aby zapewnić pełną ochronę kaskadową, należy zastosować ogranicznik Typu 2 (T2) oraz, w miarę potrzeb, Typu 3 (T3) dla najbardziej wrażliwych urządzeń.

Scenariusz 2: Dom bez instalacji odgromowej, zasilany kablem ziemnym – optymalny wybór

W przypadku domów zasilanych z linii kablowej, która jest zakopana w ziemi, ryzyko bezpośredniego uderzenia pioruna w instalację jest znacznie mniejsze. W takiej sytuacji głównym zabezpieczeniem powinien być ogranicznik Typu 2 (T2). Jest to standardowe i najczęściej stosowane rozwiązanie. Nadal jednak warto rozważyć zastosowanie ograniczników Typu 3 dla najcenniejszych urządzeń, aby zapewnić im dodatkową ochronę.

Scenariusz 3: Dom zasilany z linii napowietrznej – na co zwrócić szczególną uwagę?

Zasilanie z linii napowietrznej, nawet jeśli dom nie posiada instalacji odgromowej, zwiększa ryzyko przepięć pochodzących od wyładowań atmosferycznych. W takim przypadku zaleca się zastosowanie ogranicznika Typu 1 (T1) lub kombinowanego T1+2 jako pierwszego stopnia zabezpieczenia. Następnie, zgodnie z zasadą kaskadową, należy zastosować Typ 2 i Typ 3.

Dobór do instalacji 1-fazowej i 3-fazowej (siła) – kluczowe różnice

Rodzaj instalacji elektrycznej w domu również ma znaczenie przy doborze ograniczników. W większości domów jednorodzinnych spotykamy instalacje 1-fazowe, do których potrzebne są ograniczniki 1-fazowe. Natomiast w domach, gdzie występuje tzw. "siła" (instalacja 3-fazowa), często wykorzystywana do zasilania płyt indukcyjnych, pomp ciepła czy innych urządzeń o dużym poborze mocy, konieczne jest zastosowanie ograniczników 3-fazowych. Muszą one chronić wszystkie trzy fazy instalacji.

Montaż ogranicznika w rozdzielnicy – kluczowe zasady, których musi przestrzegać Twój elektryk

Nawet najlepszy ogranicznik przepięć nie zadziała poprawnie, jeśli zostanie zamontowany w niewłaściwy sposób. Prawidłowy montaż jest równie ważny, co dobór odpowiedniego urządzenia. Istnieje kilka kluczowych zasad, których musi przestrzegać każdy wykwalifikowany elektryk.

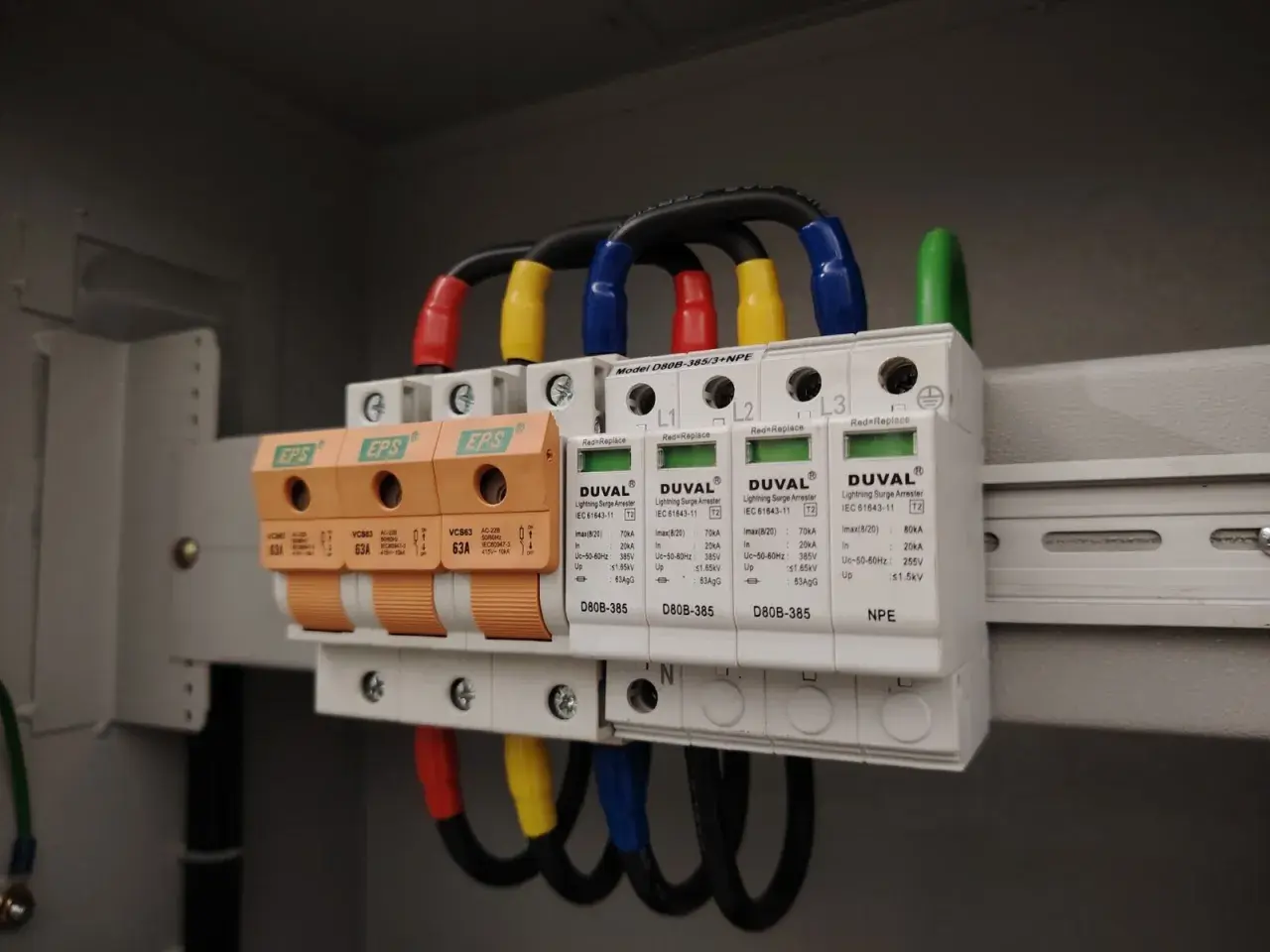

Gdzie dokładnie zamontować ogranicznik? Schemat prawidłowej kolejności w rozdzielnicy

Ograniczniki przepięć montuje się w głównej rozdzielnicy budynku. Kluczowa jest ich kolejność: ogranicznik powinien być umieszczony za wyłącznikiem głównym (rozłącznikiem izolacyjnym), ale przed wszystkimi innymi zabezpieczeniami, takimi jak wyłączniki różnicowoprądowe (RCD) i wyłączniki nadprądowe (MCB). Taka konfiguracja zapewnia ochronę całej instalacji oraz wszystkich zastosowanych w niej zabezpieczeń.

Rola uziemienia: Dlaczego bez niego ogranicznik nie zadziała?

Najważniejszym elementem prawidłowego działania ogranicznika przepięć jest jego połączenie z uziemieniem. Ogranicznik odprowadza nadmiar energii elektrycznej do ziemi. Dlatego też połączenie z szyną PE (ochronną) musi być jak najkrótsze idealnie nie dłuższe niż 0,5 metra. Co więcej, system uziemienia musi być sprawny, a jego rezystancja nie powinna przekraczać 10 Ω. Bez skutecznego uziemienia ogranicznik jest bezużyteczny.

Najczęstsze błędy montażowe, które obniżają skuteczność ochrony

Niestety, zdarzają się błędy montażowe, które znacząco obniżają skuteczność ochrony. Należą do nich zbyt długie przewody połączeniowe do uziemienia, brak odpowiedniego uziemienia, nieprawidłowa kolejność montażu w rozdzielnicy, czy też zastosowanie nieodpowiedniego typu ogranicznika do danej instalacji. Aby uniknąć tych błędów, instalację powinien zawsze przeprowadzać wykwalifikowany elektryk z uprawnieniami SEP G1.

Ile kosztuje bezpieczeństwo? Przegląd cen ograniczników i kosztów instalacji

Inwestycja w bezpieczeństwo domu przed przepięciami to wydatek, który warto rozważyć. Ceny ograniczników przepięć są zróżnicowane, podobnie jak koszty ich montażu. Ważne jest, aby spojrzeć na to jako na długoterminową ochronę, a nie tylko jako na bieżący koszt.

Ceny ograniczników Typu 2 i kombinowanych T1+T2 – od czego zależą?

Podstawowe modele ograniczników Typu 2 można nabyć już za kilkaset złotych. Natomiast za bardziej zaawansowane ograniczniki kombinowane typu 1+2, pochodzące od renomowanych producentów, trzeba liczyć się z wydatkiem rzędu od 800 do nawet 1500 zł. Ceny te zależą od wielu czynników, takich jak marka producenta, parametry techniczne urządzenia (np. zdolność odprowadzania prądu udarowego, napięcie znamionowe) oraz ewentualne dodatkowe funkcje, jak np. sygnalizacja stanu pracy.

Renomowany producent czy tańszy zamiennik? Czy warto oszczędzać na ograniczniku?

Stanowczo odradzam oszczędzanie na ogranicznikach przepięć. Pamiętajmy, że jest to element, który ma chronić nasz dom i całe jego wyposażenie przed potencjalnie katastrofalnymi skutkami przepięć. Wybierając produkty renomowanych producentów, którzy posiadają odpowiednie certyfikaty i spełniają rygorystyczne normy, zyskujemy pewność skuteczności i niezawodności działania. Tani zamiennik może okazać się nieskuteczny w krytycznym momencie.

Jaki jest koszt usługi montażu ogranicznika przez wykwalifikowanego elektryka?

Do ceny samego urządzenia należy doliczyć koszt usługi montażu. Profesjonalny montaż ogranicznika przepięć przez wykwalifikowanego elektryka to zazwyczaj wydatek od 200 do kilkuset złotych. Cena ta może się różnić w zależności od regionu Polski, złożoności istniejącej instalacji oraz zakresu prac. Jest to jednak niezbędna inwestycja w bezpieczeństwo i spokój ducha.

Nowoczesne instalacje a ochrona przeciwprzepięciowa – dlaczego to ważniejsze niż kiedykolwiek?

Współczesne domy stają się coraz bardziej zaawansowane technologicznie. Coraz więcej z nas decyduje się na instalacje fotowoltaiczne, pompy ciepła, systemy rekuperacji czy inteligentne systemy zarządzania domem (Smart Home). Te nowoczesne rozwiązania, choć przynoszą wiele korzyści, są również niezwykle wrażliwe na przepięcia, co czyni ochronę przeciwprzepięciową ważniejszą niż kiedykolwiek wcześniej.

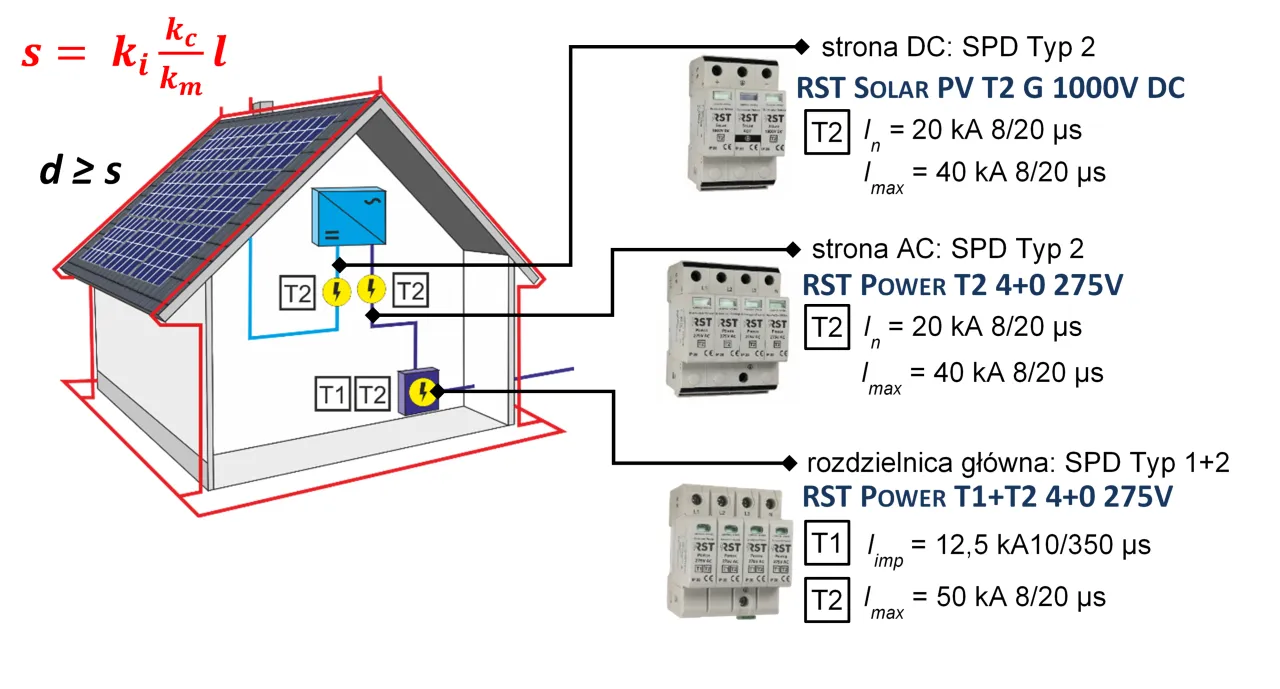

Jak chronić instalację fotowoltaiczną i falownik?

Instalacje fotowoltaiczne, umieszczone zazwyczaj na dachach, są szczególnie narażone na przepięcia. Falownik, będący sercem całej instalacji, jest kluczowym elementem, który musi być odpowiednio chroniony. Konieczne jest stosowanie specjalnych ograniczników przepięć zarówno po stronie prądu zmiennego (AC), jak i prądu stałego (DC), aby zapewnić kompleksowe zabezpieczenie paneli fotowoltaicznych i samego falownika.

Zabezpieczenie pompy ciepła i systemów rekuperacji

Pompy ciepła i systemy rekuperacji to zaawansowane urządzenia, które posiadają skomplikowaną elektronikę sterującą. Są one bardzo wrażliwe na wszelkie wahania napięcia w sieci. Aby uniknąć kosztownych awarii i przerw w działaniu tych systemów, zaleca się ich ochronę za pomocą ograniczników Typu 3 lub dedykowanych zabezpieczeń przeciwprzepięciowych. Zapewni to ich długotrwałą i bezproblemową pracę.

Przeczytaj również: Różnicówka wybija pod obciążeniem - Jak bezpiecznie zdiagnozować?

Systemy Smart Home i wrażliwa automatyka domowa – jak o nie zadbać?

Inteligentne domy, z ich licznymi czujnikami, sterownikami i urządzeniami połączonymi w jedną sieć, są niezwykle podatne na uszkodzenia spowodowane przepięciami. Stabilność i niezawodność działania całego systemu Smart Home, a także ochrona zgromadzonych w nim danych i komfort mieszkańców, zależą od prawidłowego zabezpieczenia przeciwprzepięciowego. Jest to kluczowy element dla zapewnienia funkcjonalności i bezpieczeństwa nowoczesnego, zautomatyzowanego domu.
