Ochrona przeciwprzepięciowa - Dobierz SPD do domu i mieszkania

Nagłe skoki napięcia w instalacji elektrycznej to cichy wróg, który może prowadzić do kosztownych uszkodzeń sprzętu, a nawet stanowić zagrożenie dla bezpieczeństwa. Ochrona przeciwprzepięciowa, realizowana za pomocą specjalistycznych urządzeń, jest kluczowym elementem nowoczesnej instalacji elektrycznej. W tym artykule przeprowadzimy Cię przez meandry tej technologii od podstawowych definicji, przez zasady działania, aż po praktyczne wskazówki dotyczące wyboru i montażu. Dowiesz się, dlaczego odpowiednie zabezpieczenie jest niezbędne w każdym domu i jak wybrać rozwiązanie najlepiej dopasowane do Twoich potrzeb.

Czym jest przepięcie i dlaczego stanowi realne zagrożenie dla Twojego domu?

Przepięcie elektryczne to nagły, krótkotrwały wzrost napięcia w instalacji elektrycznej, który znacznie przekracza jego wartość znamionową. Zjawisko to jest niezwykle niebezpieczne, ponieważ może prowadzić do uszkodzenia lub całkowitego zniszczenia podłączonych urządzeń elektrycznych i elektronicznych. Nawet krótkotrwały impuls o wysokiej energii jest wystarczający, aby uszkodzić delikatne układy scalone, izolację przewodów czy inne komponenty, które nie są przystosowane do tak ekstremalnych warunków.

Skąd biorą się nagłe skoki napięcia? Nie tylko burza jest winna.

Najczęściej kojarzymy przepięcia z wyładowaniami atmosferycznymi, i słusznie uderzenie pioruna, nawet odległe o kilka kilometrów, może indukować niebezpieczne skoki napięcia w sieci energetycznej. Jednak to nie jedyne źródło problemu. Drugą, równie istotną przyczyną są tzw. przepięcia łączeniowe. Powstają one podczas operacji przełączania w sieci elektroenergetycznej, na przykład przy włączaniu lub wyłączaniu dużych odbiorników mocy, czy też podczas awarii sieci. Te zjawiska, choć często mniej gwałtowne niż uderzenie pioruna, również mogą prowadzić do przekroczenia dopuszczalnych wartości napięcia w naszej domowej instalacji.

Jakie urządzenia są najbardziej narażone na uszkodzenie? Sprawdź swoją listę.

W dzisiejszych domach mamy mnóstwo elektroniki, która jest szczególnie wrażliwa na przepięcia. Sprzęt RTV i AGD, taki jak telewizory, lodówki, pralki, ale także komputery, laptopy, routery Wi-Fi, systemy alarmowe, a nawet inteligentne urządzenia domowe (tzw. smart home) wszystkie te sprzęty zawierają zaawansowane układy elektroniczne. Są one zaprojektowane do pracy w określonych, stabilnych warunkach napięciowych. Nagły skok napięcia może je uszkodzić, prowadząc do kosztownych napraw lub konieczności zakupu nowego sprzętu.

Widoczne i ukryte koszty braku zabezpieczeń – ile naprawdę ryzykujesz?

Brak odpowiedniej ochrony przeciwprzepięciowej to nie tylko ryzyko bezpośredniego uszkodzenia sprzętu, które generuje widoczne koszty naprawy lub wymiany. Istnieją również koszty ukryte, które mogą być równie dotkliwe. Pomyśl o utracie ważnych danych z komputera po nagłym wyłączeniu spowodowanym przepięciem, o przestojach w pracy, gdy uszkodzeniu ulegnie sprzęt biurowy, czy o ryzyku pożaru, które może być spowodowane przegrzaniem uszkodzonych elementów instalacji. Co więcej, wiele urządzeń elektronicznych posiada gwarancję producenta, która może zostać unieważniona, jeśli do uszkodzenia dojdzie w wyniku przepięcia, a instalacja nie była odpowiednio zabezpieczona. Inwestycja w ochronę przeciwprzepięciową to zatem sposób na uniknięcie znacznie większych wydatków.

Trzy poziomy obrony: Jak działają i czym różnią się klasy ochronników przepięciowych?

Skuteczna ochrona przeciwprzepięciowa opiera się na zasadzie kaskadowego działania, wykorzystując kilka stopni zabezpieczeń. System ten, zgodny z normą PN-EN 61643-11, składa się z trzech typów ograniczników przepięć (SPD Surge Protective Device), które współpracują ze sobą, aby zapewnić jak najpełniejszą ochronę. Każdy typ ma swoje specyficzne zadanie i umiejscowienie w instalacji, tworząc wielowarstwowy system obrony przed niebezpiecznymi skokami napięcia.

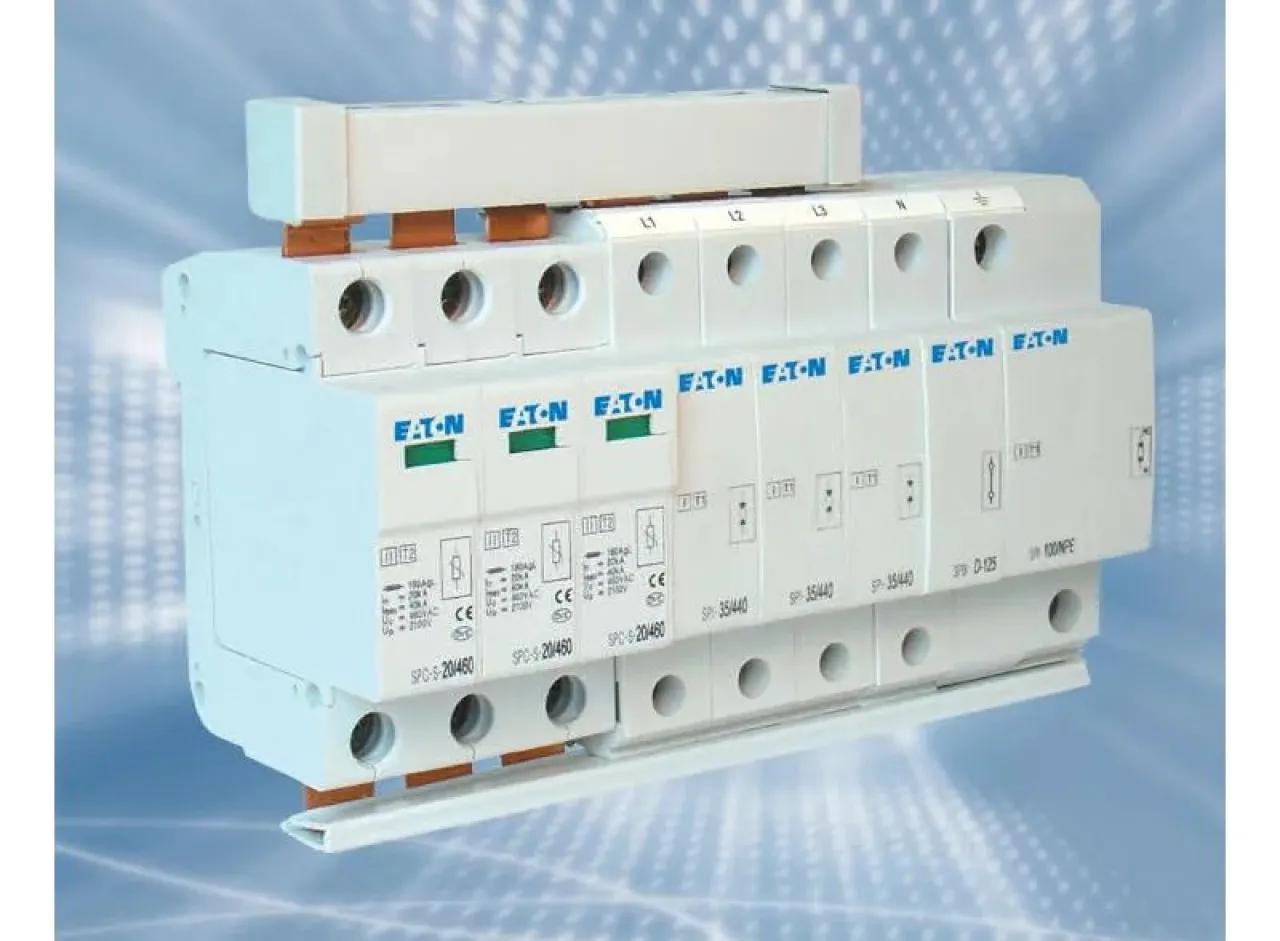

Ochronnik Typu 1 (Klasa B): Pierwsza linia frontu przy złączu kablowym.

Ochronnik Typu 1, dawniej znany jako klasa B, jest pierwszym i najważniejszym elementem systemu ochrony przeciwprzepięciowej. Jego zadaniem jest odprowadzenie do ziemi ogromnej energii, która pojawia się w instalacji w wyniku bezpośredniego lub bardzo bliskiego uderzenia pioruna. Montuje się go zazwyczaj na samym początku instalacji elektrycznej, w złączu kablowym lub w rozdzielnicy głównej, tuż za licznikiem energii. Jest to urządzenie o dużej zdolności odprowadzania prądu udarowego, które jest w stanie poradzić sobie z najbardziej ekstremalnymi zjawiskami.

Ochronnik Typu 2 (Klasa C): Kluczowe zabezpieczenie w rozdzielnicy głównej.

Następnym etapem ochrony jest ochronnik Typu 2, czyli dawniej klasa C. Jego głównym zadaniem jest ochrona instalacji przed przepięciami indukowanymi, które mogą być wynikiem odległych wyładowań atmosferycznych, a także przed przepięciami łączeniowymi powstającymi w sieci energetycznej. Ochronnik Typu 2 montuje się w rozdzielnicach wewnętrznych. Działa on jako drugi stopień ochrony, redukując napięcie, które mogło przedostać się przez ochronnik Typu 1, oraz chroniąc instalację przed przepięciami o mniejszej energii, ale nadal stanowiącymi zagrożenie.

Ochronnik Typu 3 (Klasa D): Ostateczna ochrona Twojego cennego sprzętu.

Ostatnim ogniwem w tym łańcuchu zabezpieczeń jest ochronnik Typu 3, znany wcześniej jako klasa D. Jest to zabezpieczenie końcowe, które montuje się jak najbliżej chronionych urządzeń, czyli tam, gdzie są one najbardziej narażone na skutki przepięć. Może to być w gniazdkach elektrycznych, listwach zasilających lub bezpośrednio przy urządzeniach, takich jak komputery, telewizory, sprzęt audio-wideo czy sterowniki systemów automatyki domowej. Ochronnik Typu 3 zapewnia precyzyjną ochronę wrażliwych komponentów elektronicznych przed resztkowymi impulsami napięciowymi.

Czy stara klasyfikacja B, C, D jest jeszcze aktualna? Wyjaśniamy zmiany w normach.

Warto zaznaczyć, że starsza klasyfikacja ograniczników przepięć na klasy B, C i D została zastąpiona nowym nazewnictwem, zgodnym z aktualnymi normami, przede wszystkim z normą PN-EN 61643-11. Obecnie mówimy o Typie 1, Typie 2 i Typie 3. Choć nazewnictwo się zmieniło, funkcje poszczególnych typów ograniczników pozostały w dużej mierze te same. Typ 1 nadal pełni rolę pierwszego stopnia ochrony przed silnymi przepięciami, Typ 2 chroni w rozdzielnicach, a Typ 3 stanowi zabezpieczenie końcowe dla wrażliwych urządzeń. Ujednolicenie nazewnictwa ma na celu ułatwienie identyfikacji i prawidłowego doboru urządzeń ochronnych.

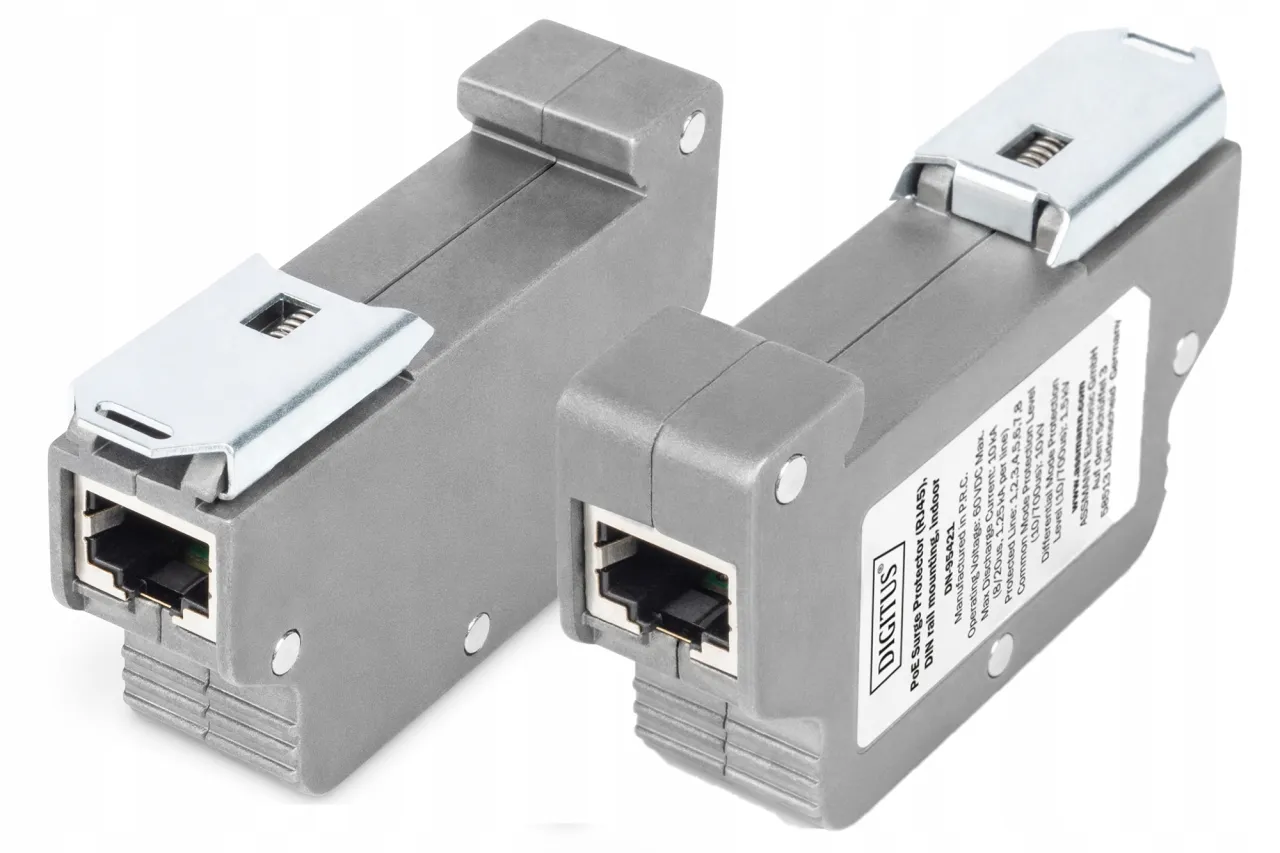

Ochrona przeciwprzepięciowa a polskie prawo: Co musisz wiedzieć o obowiązkach i normach?

Kwestia ochrony przeciwprzepięciowej w Polsce nie jest jedynie kwestią dobrej woli czy dodatkowego zabezpieczenia. Jest ona również uregulowana prawnie i określona przez normy techniczne, które mają na celu zapewnienie bezpieczeństwa użytkownikom instalacji elektrycznych. Zrozumienie tych wymogów jest kluczowe dla każdego właściciela budynku lub osoby planującej jego budowę czy modernizację.

Czy montaż ochronników jest obowiązkowy w nowym budownictwie? Analiza przepisów.

Tak, w wielu przypadkach montaż urządzeń ochrony przeciwprzepięciowej jest obowiązkowy. Kluczowym dokumentem w tej kwestii jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zgodnie z jego zapisem, a konkretnie z § 183 ust. 1 pkt 10, instalacje elektryczne powinny być wyposażone w urządzenia ochrony przeciwprzepięciowej. Oznacza to, że w nowych budynkach, a także podczas gruntownych modernizacji istniejących obiektów, stosowanie ograniczników przepięć jest wymogiem prawnym.

Rola normy PN-HD 60364 w projektowaniu bezpiecznej instalacji.

Oprócz przepisów prawnych, niezwykle ważną rolę odgrywają normy techniczne, takie jak norma PN-HD 60364 (lub jej polskie odpowiedniki i powiązane normy, np. PN-EN 61643-11). Norma ta stanowi zbiór zasad i wytycznych dotyczących projektowania, wykonania i kontroli instalacji elektrycznych niskiego napięcia. W kontekście ochrony przeciwprzepięciowej, norma PN-HD 60364 określa zasady doboru odpowiednich typów ograniczników przepięć, ich rozmieszczenia w instalacji oraz sposobu ich instalacji, aby zapewnić skuteczne i bezpieczne działanie całego systemu zabezpieczeń.

Co z istniejącymi budynkami? Kiedy modernizacja jest koniecznością?

W przypadku istniejących budynków, zwłaszcza tych starszych, nie zawsze instalacja jest wyposażona w ochronę przeciwprzepięciową. Kiedy zatem warto rozważyć modernizację i doposażenie instalacji w odpowiednie zabezpieczenia? Istnieje kilka czynników, które powinny nas do tego skłonić. Przede wszystkim, jeśli budynek posiada instalację odgromową, jest ona szczególnie narażona na przepięcia, a brak ochrony może prowadzić do uszkodzeń. Również rodzaj zasilania ma znaczenie budynki zasilane napowietrzną linią energetyczną są bardziej podatne na przepięcia niż te zasilane linią kablową. Wreszcie, wartość i wrażliwość posiadanych urządzeń elektronicznych im są one cenniejsze i bardziej zaawansowane technologicznie, tym większe ryzyko ich uszkodzenia i tym pilniejsza potrzeba zastosowania ochrony.

Jak dobrać idealną ochronę przeciwprzepięciową? Praktyczny przewodnik krok po kroku.

Wybór odpowiedniej ochrony przeciwprzepięciowej może wydawać się skomplikowany, ale stosując się do kilku prostych kroków, można dobrać rozwiązanie optymalne dla danego budynku i jego specyfiki. Kluczem jest analiza istniejącej instalacji i potrzeb użytkowników.

Krok 1: Analiza Twojej instalacji – dom z instalacją odgromową czy mieszkanie w bloku?

Pierwszym krokiem jest dokładna analiza charakterystyki Twojej instalacji elektrycznej. Czy jest to dom jednorodzinny z własną instalacją odgromową, czy może mieszkanie w bloku? Czy zasilanie doprowadzone jest linią napowietrzną, czy kablową? Posiadanie instalacji odgromowej znacząco zwiększa ryzyko przepięć, a tym samym potrzebę stosowania ochronnika Typu 1. W budynkach zasilanych linią kablową, gdzie ryzyko bezpośredniego uderzenia pioruna jest mniejsze, można rozważyć zastosowanie kombinowanego ogranicznika Typu 1+2 lub nawet rezygnację z Typu 1 na rzecz samego Typu 2, jeśli analiza ryzyka na to pozwala. W mieszkaniach w bloku zazwyczaj wystarcza ochrona na poziomie rozdzielnicy mieszkaniowej (Typ 2) oraz zabezpieczenie końcowe (Typ 3).

Krok 2: Dobór odpowiednich klas ochronników do różnych typów budynków.

Na podstawie analizy z Kroku 1 możemy dokonać konkretnych wyborów. Dla domu jednorodzinnego z instalacją odgromową i zasilaniem napowietrznym, zalecany jest pełny system: ochronnik Typu 1 w rozdzielnicy głównej, Typu 2 w rozdzielnicach mieszkaniowych i Typu 3 przy najbardziej wrażliwych urządzeniach. W domu bez instalacji odgromowej, ale zasilanym linią napowietrzną, często stosuje się kombinowany ogranicznik Typu 1+2. W przypadku zasilania kablowego w domu jednorodzinnym, lub w mieszkaniu w bloku, podstawą jest ochronnik Typu 2 w rozdzielnicy, a uzupełnieniem Typ 3. Pamiętajmy, że pełna ochrona to zawsze kaskada wszystkich trzech typów.

Krok 3: Na co zwrócić uwagę przy wyborze konkretnego modelu? Kluczowe parametry techniczne.

Przy wyborze konkretnego modelu ograniczników przepięć, warto zwrócić uwagę na kilka kluczowych parametrów technicznych. Prąd udarowy (Iimp) dla Typu 1 określa maksymalny prąd, jaki ogranicznik jest w stanie bezpiecznie odprowadzić. Prąd wyładowczy (In) dla Typu 2 i 3 wskazuje na zdolność odprowadzania prądów udarowych o mniejszej energii. Poziom ochrony napięciowej (Up) informuje, do jakiej wartości napięcie zostanie zredukowane po przejściu przez ogranicznik im niższy, tym lepiej dla chronionych urządzeń. Napięcie pracy ciągłej (Uc) to maksymalne napięcie, przy którym ogranicznik nie przewodzi prądu. Ważny jest również tryb pracy (np. jedno- czy trójfazowy) oraz widoczna sygnalizacja uszkodzenia, która informuje o konieczności wymiany urządzenia.

Ochrona przepięciowa a fotowoltaika – dlaczego to tak ważne połączenie?

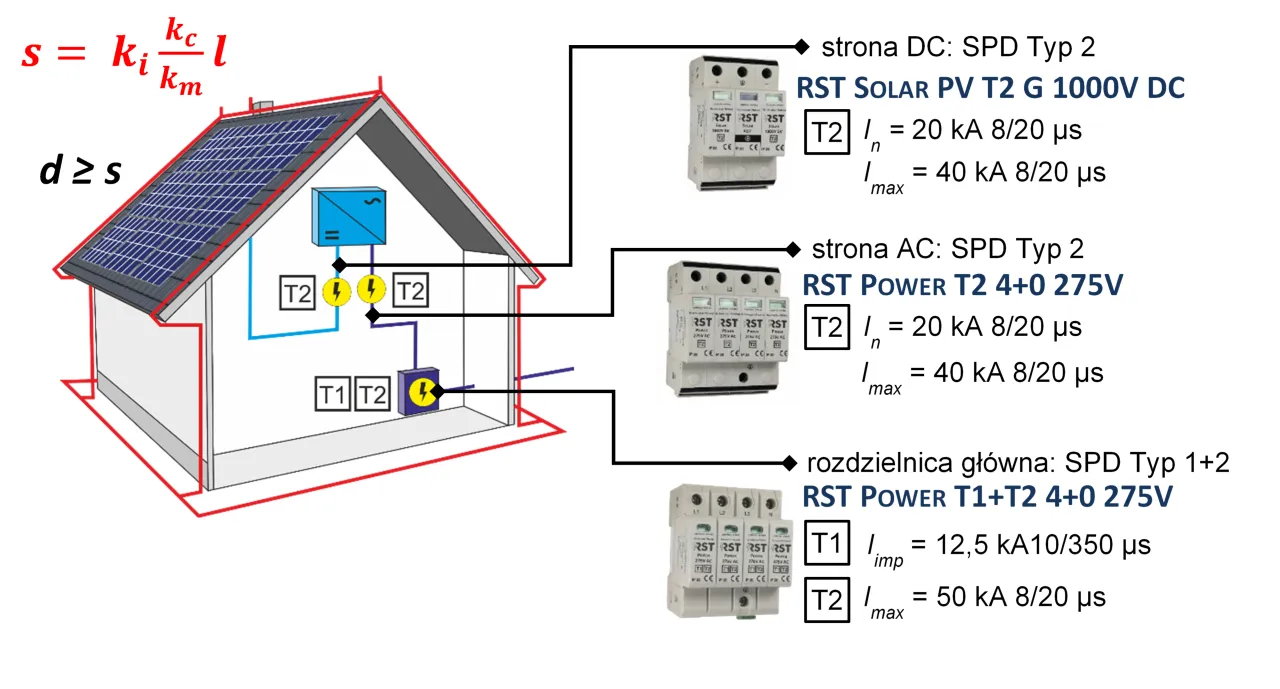

Instalacje fotowoltaiczne, ze względu na swoją specyfikę, są szczególnie narażone na przepięcia. Panele fotowoltaiczne umieszczone na dachu są wystawione na bezpośrednie działanie warunków atmosferycznych, a duża powierzchnia paneli i długie przewody DC mogą działać jak antena, przyciągając wyładowania. Przepięcia mogą uszkodzić nie tylko same panele, ale także inwerter, który jest sercem instalacji PV. Dlatego tak ważne jest stosowanie dedykowanych ograniczników przepięć zarówno po stronie prądu stałego (DC), jak i prądu zmiennego (AC) instalacji fotowoltaicznej. Zapewnia to kompleksową ochronę całego systemu i jego długowieczność.

Najczęstsze błędy przy montażu i eksploatacji, których musisz unikać.

Nawet najlepszy sprzęt ochronny może okazać się nieskuteczny, jeśli zostanie nieprawidłowo zainstalowany lub użytkowany. Istnieje kilka powszechnych błędów, które mogą zniweczyć całą ideę ochrony przeciwprzepięciowej. Ich unikanie jest równie ważne, jak sam wybór odpowiednich urządzeń.

Błąd #1: Pomijanie kluczowych typów ochronników (np. instalacja tylko Typu 2).

Jednym z najpoważniejszych błędów jest traktowanie ochrony przeciwprzepięciowej jako opcji, a nie jako systemu. Pomijanie któregokolwiek z typów ograniczników Typu 1, Typu 2 czy Typu 3 w kaskadowym układzie zabezpieczeń, znacząco obniża ogólną skuteczność ochrony. Instalacja tylko ochronnika Typu 2, bez zabezpieczenia na wejściu instalacji (Typ 1) oraz bez ochrony końcowej (Typ 3), pozostawia lukę w obronie, przez którą mogą przedostać się niebezpieczne impulsy. Pełna ochrona wymaga zastosowania wszystkich trzech typów, zgodnie z zasadą kaskady.

Błąd #2: Niewłaściwy montaż i zbyt długie przewody – jak to niweczy ochronę?

Kluczowe znaczenie ma profesjonalny montaż wykonany przez wykwalifikowanego elektryka. Jednym z najczęściej popełnianych błędów jest stosowanie zbyt długich przewodów łączących ogranicznik z instalacją. Im dłuższy przewód, tym większa jego indukcyjność, która może znacząco obniżyć skuteczność ograniczania przepięć. Przewody te powinny być jak najkrótsze i prowadzone w możliwie najprostszy sposób, aby zapewnić minimalne opóźnienie i maksymalną efektywność działania ochronnika.

Błąd #3: Mylenie listwy zasilającej z kompleksową ochroną przeciwprzepięciową.

Wiele osób uważa, że zakup listwy zasilającej z wbudowanym zabezpieczeniem przeciwprzepięciowym jest wystarczającą ochroną. Należy jednak pamiętać, że takie listwy zazwyczaj zawierają ochronniki Typu 3, które stanowią jedynie ostatni, końcowy etap zabezpieczenia. Nie zastąpią one ochrony na poziomie rozdzielnicy głównej (Typ 1) ani w rozdzielnicy mieszkaniowej (Typ 2). Listwa zasilająca jest dobrym uzupełnieniem systemu, ale nie jego podstawą.

Błąd #4: Brak regularnych kontroli stanu technicznego ograniczników.

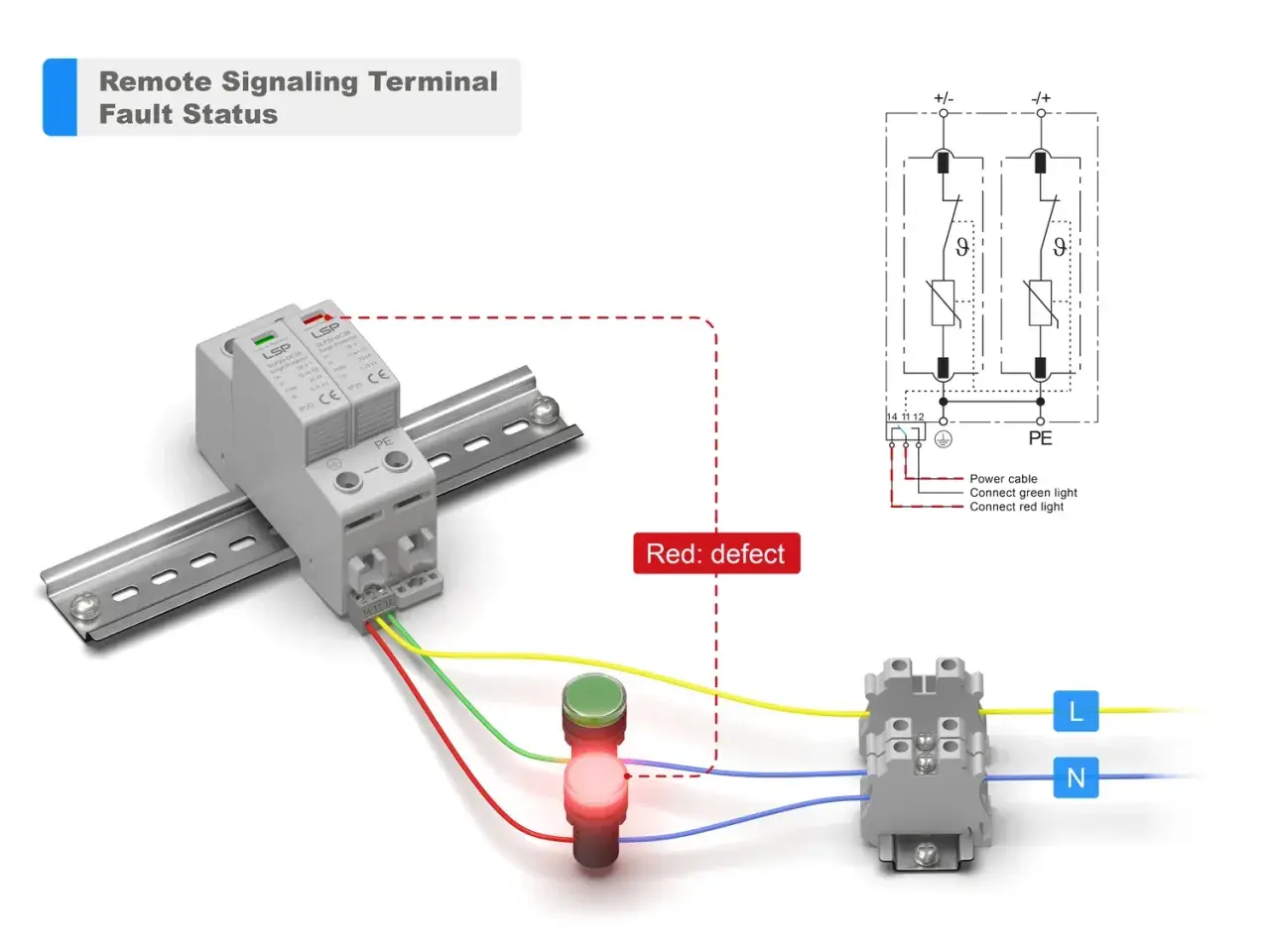

Ograniczniki przepięć, podobnie jak inne urządzenia elektryczne, mogą ulec uszkodzeniu, zwłaszcza po silnych wyładowaniach atmosferycznych. Wiele z nich posiada wskaźniki stanu technicznego, które informują o ich prawidłowym działaniu. Niestety, często zapominamy o regularnych przeglądach. Uszkodzony ogranicznik przestaje pełnić swoją funkcję, pozostawiając instalację i urządzenia bez ochrony. Dlatego ważne jest, aby co jakiś czas sprawdzić stan techniczny ograniczników, a w razie potrzeby wymienić je na nowe.

Inwestycja w bezpieczeństwo: Ile kosztuje skuteczna ochrona przeciwprzepięciowa?

Kwestia kosztów ochrony przeciwprzepięciowej jest często jednym z czynników decydujących o jej wdrożeniu. Warto jednak spojrzeć na to jako na inwestycję, która chroni przed znacznie większymi wydatkami związanymi z uszkodzeniem sprzętu czy potencjalnymi awariami.

Orientacyjne ceny aparatury: od ochronników Typu 1 do listew zasilających.

Ceny poszczególnych elementów systemu ochrony przeciwprzepięciowej są zróżnicowane. Najdroższe są zazwyczaj ochronniki Typu 1, których ceny mogą zaczynać się od około 200-300 złotych i sięgać nawet powyżej 1000 złotych, w zależności od parametrów i producenta. Ograniczniki Typu 2 są tańsze, ich ceny zaczynają się od kilkudziesięciu złotych. Ochronniki Typu 3, często w formie gniazdek lub listew zasilających, są najtańsze dobrej jakości listwy z ochroną można kupić już za kilkadziesiąt złotych.

Koszt montażu przez kwalifikowanego elektryka – dlaczego nie warto na tym oszczędzać?

Do kosztu zakupu aparatury należy doliczyć koszt montażu. Usługa wykonana przez kwalifikowanego elektryka to zazwyczaj kilkaset złotych, w zależności od złożoności instalacji i liczby zainstalowanych elementów. Nie warto na tym oszczędzać. Prawidłowy montaż, zgodny z zaleceniami producenta i normami technicznymi, jest absolutnie kluczowy dla skuteczności całej ochrony. Błędy montażowe, takie jak nieprawidłowe podłączenie przewodów uziemiających czy zbyt długie połączenia, mogą sprawić, że nawet najdroższe urządzenia ochronne nie będą działać prawidłowo.

Przeczytaj również: Zgasło światło? Jak włączyć wywalone korki - poradnik

Jak ocenić całkowity koszt w stosunku do potencjalnych strat?

Aby ocenić opłacalność inwestycji w ochronę przeciwprzepięciową, warto zestawić jej całkowity koszt (zakup aparatury plus montaż) z potencjalnymi stratami, jakie mogłyby wyniknąć z braku takiej ochrony. Koszt wymiany nowoczesnego telewizora, komputera czy lodówki może być porównywalny lub nawet wyższy niż koszt pełnego systemu ochrony przeciwprzepięciowej dla całego domu. Do tego dochodzą koszty utraty danych, przestoje w pracy czy ryzyko pożaru. W tym kontekście, inwestycja w ochronę przeciwprzepięciową wydaje się być nie tylko rozsądna, ale wręcz konieczna.
