Ten artykuł to kompleksowy przewodnik po prawidłowym podłączaniu ogranicznika przepięć, potocznie zwanego "przepięciówką". Dowiesz się, jak krok po kroku zainstalować to kluczowe urządzenie w Twojej rozdzielnicy, poznasz różnice między typami ochronników oraz zasady, które gwarantują bezpieczeństwo i skuteczność całej instalacji elektrycznej.
Dlaczego poprawny schemat podłączenia przepięciówki to fundament bezpieczeństwa Twojej instalacji
Przepięcia, czyli nagłe i gwałtowne wzrosty napięcia w sieci elektrycznej, stanowią poważne zagrożenie dla współczesnych urządzeń elektronicznych. Są one szczególnie wrażliwe na tego typu zakłócenia ze względu na zastosowanie delikatnych układów scalonych. Mogą one prowadzić do uszkodzenia sprzętu, utraty danych, a w skrajnych przypadkach nawet do pożaru. Ogranicznik przepięć (SPD Surge Protection Device) nie jest opcjonalnym dodatkiem, lecz kluczowym elementem każdej nowoczesnej instalacji elektrycznej. Jego prawidłowe podłączenie gwarantuje ochronę przed zniszczeniem cennego sprzętu i zapewnia bezpieczeństwo użytkowników.
Czym jest przepięcie i dlaczego nowoczesne urządzenia są na nie tak wrażliwe?
Przepięcia mogą mieć różne źródła. Najbardziej destrukcyjne są przepięcia atmosferyczne, wywołane uderzeniem pioruna w pobliżu linii zasilającej. Innym częstym zjawiskiem są przepięcia łączeniowe, powstające podczas włączania lub wyłączania dużych odbiorników energii, takich jak silniki czy transformatory. Współczesne urządzenia, od telewizorów i komputerów, po inteligentne systemy domowe, zawierają coraz bardziej zaawansowane i miniaturowe komponenty elektroniczne. Te elementy są z natury mniej odporne na nagłe skoki napięcia niż starszy, prostszy sprzęt. Brak odpowiedniej ochrony przeciwprzepięciowej naraża je na nieodwracalne uszkodzenia, co w efekcie prowadzi do kosztownych napraw lub konieczności wymiany urządzeń.
Ogranicznik przepięć: nie tylko gadżet, ale obowiązkowy element rozdzielnicy.
W dzisiejszych czasach stosowanie ograniczników przepięć jest nie tylko zalecane, ale często wręcz wymagane przepisami prawa budowlanego i normami technicznymi. Ignorowanie tej kwestii jest równoznaczne z narażaniem własnego dobytku i bezpieczeństwa na poważne ryzyko. Ogranicznik przepięć to inwestycja, która wielokrotnie się zwraca, chroniąc Twój sprzęt i zapobiegając potencjalnie groźnym awariom. Jego obecność w rozdzielnicy elektrycznej jest fundamentalna dla zapewnienia stabilności i bezpieczeństwa całej instalacji.
T1, T2, T3 – Jak rozszyfrować te oznaczenia i wybrać właściwy ochronnik dla siebie?
Klasyfikacja ograniczników przepięć opiera się na ich zdolności do rozładowywania energii przepięć i miejscu montażu w instalacji. W Polsce stosuje się oznaczenia T1, T2, T3, które odpowiadają wcześniejszym klasom B, C, D. Każdy typ ma swoje specyficzne zadanie i jest przeznaczony do ochrony przed określonym rodzajem zagrożeń.
Ochronnik T1 (Klasa B): pierwsza linia obrony przed uderzeniem pioruna.
Ograniczniki typu T1 są zaprojektowane do ochrony przed bezpośrednimi skutkami uderzenia pioruna. Posiadają zdolność rozładowania bardzo dużych prądów udarowych, rzędu dziesiątek lub nawet setek tysięcy amperów. Z tego względu montuje się je zazwyczaj na samym wejściu instalacji elektrycznej do budynku, na przykład tuż za głównym złączem kablowym lub licznikiem energii. Stanowią one pierwszą barierę ochronną dla całej instalacji.
Ochronnik T2 (Klasa C): najpopularniejsze rozwiązanie do domu i mieszkania.
Ograniczniki typu T2 są najczęściej stosowanym rozwiązaniem w domach i mieszkaniach. Ich zadaniem jest ochrona przed przepięciami indukowanymi, które powstają na skutek wyładowań atmosferycznych w pobliżu linii zasilających, oraz przepięciami łączeniowymi. Montuje się je w rozdzielnicy głównej, za ogranicznikiem T1 (jeśli jest stosowany) i przed wyłącznikami poszczególnych obwodów. Skutecznie chronią one większość urządzeń elektrycznych przed typowymi przepięciami występującymi w sieciach dystrybucyjnych.
Ochronnik T3 (Klasa D): precyzyjna ochrona Twojej cennej elektroniki.
Ograniczniki typu T3 pełnią rolę ochrony lokalnej. Montuje się je jak najbliżej urządzeń, które są szczególnie wrażliwe na przepięcia, na przykład w gniazdach elektrycznych, listwach zasilających czy bezpośrednio przy sprzęcie RTV/AGD. Stanowią one ostatnią linię obrony, wyłapując pozostałe, mniejsze przepięcia, które mogłyby przedostać się przez ochronniki T1 i T2. Są one uzupełnieniem systemu ochrony przeciwprzepięciowej.
Ograniczniki kombinowane T1+T2: kiedy warto postawić na rozwiązanie 2 w 1?
Dostępne są również ograniczniki kombinowane, łączące funkcjonalność dwóch typów, najczęściej T1 i T2. Takie rozwiązanie jest szczególnie praktyczne w budynkach, gdzie nie ma możliwości zastosowania oddzielnych ochronników T1 i T2 w różnych miejscach instalacji, lub gdy chcemy uprościć montaż. Ogranicznik kombinowany T1+T2 montuje się na wejściu instalacji do budynku i zapewnia on kompleksową ochronę przed zarówno bezpośrednimi, jak i pośrednimi skutkami przepięć.

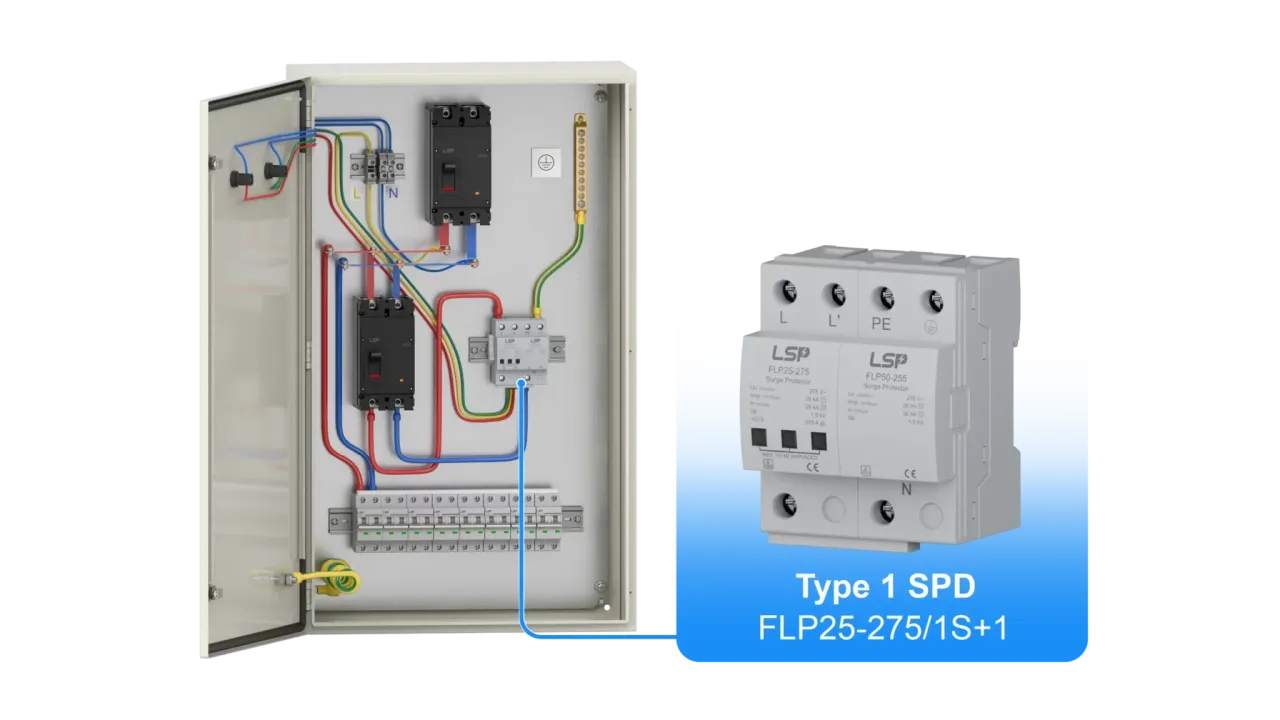

Gdzie zamontować ogranicznik przepięć? Kluczowa lokalizacja w Twojej rozdzielnicy
Prawidłowe umiejscowienie ogranicznika przepięć w rozdzielnicy elektrycznej jest równie ważne jak jego typ i parametry techniczne. Zgodnie z zasadami sztuki instalacyjnej, SPD powinno znaleźć się jak najbliżej punktu wejścia zasilania do budynku. Jego strategiczne położenie ma kluczowe znaczenie dla skuteczności całej ochrony.
Za licznikiem, przed "różnicówką": poznaj złotą zasadę kolejności montażu.
Podstawowa zasada montażu ogranicznika przepięć T2 mówi, że powinien on być zainstalowany po głównym rozłączniku izolacyjnym (lub głównym wyłączniku nadprądowym) i liczniku energii, ale przed wyłącznikami różnicowoprądowymi (RCD) oraz poszczególnymi wyłącznikami nadprądowymi obwodów. Taka kolejność zapewnia, że ogranicznik chroni wszystkie dalsze elementy instalacji, w tym wrażliwe wyłączniki różnicowoprądowe, które również mogą ulec uszkodzeniu pod wpływem przepięć. Podłączenie SPD za RCD mogłoby prowadzić do jego nieprawidłowego działania lub uszkodzenia.
Rozdzielnica główna jako strategiczne centrum ochrony przeciwprzepięciowej.
Rozdzielnica główna jest naturalnym miejscem dla montażu ograniczników przepięć typu T1 i T2. To tutaj zbiegają się główne linie zasilające i stąd energia jest dystrybuowana do poszczególnych obwodów. Umieszczenie SPD w tym centralnym punkcie pozwala na objęcie ochroną całej instalacji elektrycznej w budynku. Ograniczniki T3 są montowane w punktach odbioru, bliżej konkretnych urządzeń, ale to właśnie rozdzielnica główna stanowi strategiczne centrum całej ochrony przeciwprzepięciowej.
Schemat podłączenia przepięciówki krok po kroku w układzie TN-S (nowe instalacje)
Układ sieciowy TN-S, charakteryzujący się pięcioma przewodami (trzy fazowe L1, L2, L3, neutralny N oraz ochronny PE), jest standardem w nowoczesnym budownictwie. Podłączenie ogranicznika przepięć w tym systemie wymaga zastosowania ochronnika czteropolowego i precyzyjnego połączenia każdego z przewodów.
Narzędzia i przygotowanie: co musisz mieć pod ręką?
Do montażu ogranicznika przepięć potrzebne będą podstawowe narzędzia elektryczne: wkrętaki izolowane (płaski i krzyżakowy), ściągacz izolacji, szczypce uniwersalne oraz miernik napięcia do sprawdzenia braku napięcia przed rozpoczęciem pracy. Przed przystąpieniem do montażu kluczowe jest całkowite odłączenie zasilania w obiekcie i upewnienie się za pomocą miernika, że w przewodach nie występuje napięcie. Należy również przygotować odpowiedniej grubości przewody połączeniowe, zgodnie z zaleceniami producenta ogranicznika.Podłączanie przewodów fazowych (L1, L2, L3) do ochronnika 4-polowego.
W ochronniku czteropolowym zazwyczaj znajdują się cztery zaciski. Dwa z nich służą do podłączenia przewodów fazowych. Przewód fazowy L1 z rozdzielnicy podłącza się do pierwszego zacisku wejściowego, a następnie z pierwszego zacisku wyjściowego ochronnika prowadzimy przewód do dalszej części instalacji (np. do wyłącznika różnicowoprądowego). Analogicznie postępujemy z przewodami L2 i L3. Ważne jest, aby przewody fazowe były podłączone do odpowiednich zacisków wejściowych i wyjściowych ochronnika.
Kluczowe połączenie: przewód neutralny (N) i uziemienie (PE).
W układzie TN-S przewód neutralny (N) i ochronny (PE) są od siebie oddzielone. Ogranicznik przepięć podłącza się między każdym z przewodów fazowych a przewodem ochronnym (PE), a także między przewodem neutralnym (N) a przewodem ochronnym (PE). W ochronniku czteropolowym zazwyczaj mamy dedykowane zaciski dla przewodu PE oraz dla przewodu N. Należy je połączyć zgodnie ze schematem producenta, zapewniając skuteczne odprowadzenie energii przepięć do ziemi.
Wizualny schemat połączeń dla sieci TN-S, który rozwieję Twoje wątpliwości.
Aby jeszcze lepiej zrozumieć proces podłączania, warto zapoznać się z wizualnym schematem połączeń dla sieci TN-S. Taki schemat jasno przedstawia, jak prawidłowo połączyć wszystkie przewody fazowe, neutralny i ochronny z zaciskami czteropolowego ogranicznika przepięć, eliminując wszelkie niejasności i minimalizując ryzyko popełnienia błędu.
Jak podłączyć ochronnik w starszej instalacji? Schemat dla układu TN-C
Starsze instalacje elektryczne często wykorzystują układ sieciowy TN-C, w którym przewód neutralny i ochronny są połączone w jeden przewód PEN. W takim przypadku do podłączenia ogranicznika przepięć stosuje się ochronnik trójpolowy, a sposób połączenia różni się od tego w układzie TN-S.
Rozpoznawanie sieci TN-C: na co zwrócić uwagę?
Sieć TN-C można rozpoznać po tym, że w rozdzielnicy znajduje się tylko pięć przewodów zasilających (trzy fazowe L1, L2, L3 oraz jeden wspólny PEN), a nie sześć, jak w przypadku TN-S. Przewód PEN pełni jednocześnie funkcję przewodu neutralnego i ochronnego. Warto również zwrócić uwagę na oznaczenia na zaciskach w rozdzielnicy jeśli widzimy oddzielne zaciski dla N i PE, prawdopodobnie mamy do czynienia z układem TN-S lub TN-C-S.
Podłączanie ochronnika 3-polowego do przewodów fazowych i przewodu PEN.
W układzie TN-C stosuje się ochronnik trójpolowy. Podłącza się go między każdym z przewodów fazowych (L1, L2, L3) a wspólnym przewodem PEN. Oznacza to, że dwa zaciski ochronnika są podłączane do przewodów fazowych, a trzeci zacisk do przewodu PEN. Warto pamiętać, że w układzie TN-C nie ma oddzielnego przewodu PE, a jego funkcję pełni PEN. Dlatego w tym układzie stosuje się ochronniki trójpolowe, które rozładowują energię przepięć między fazami a przewodem PEN.

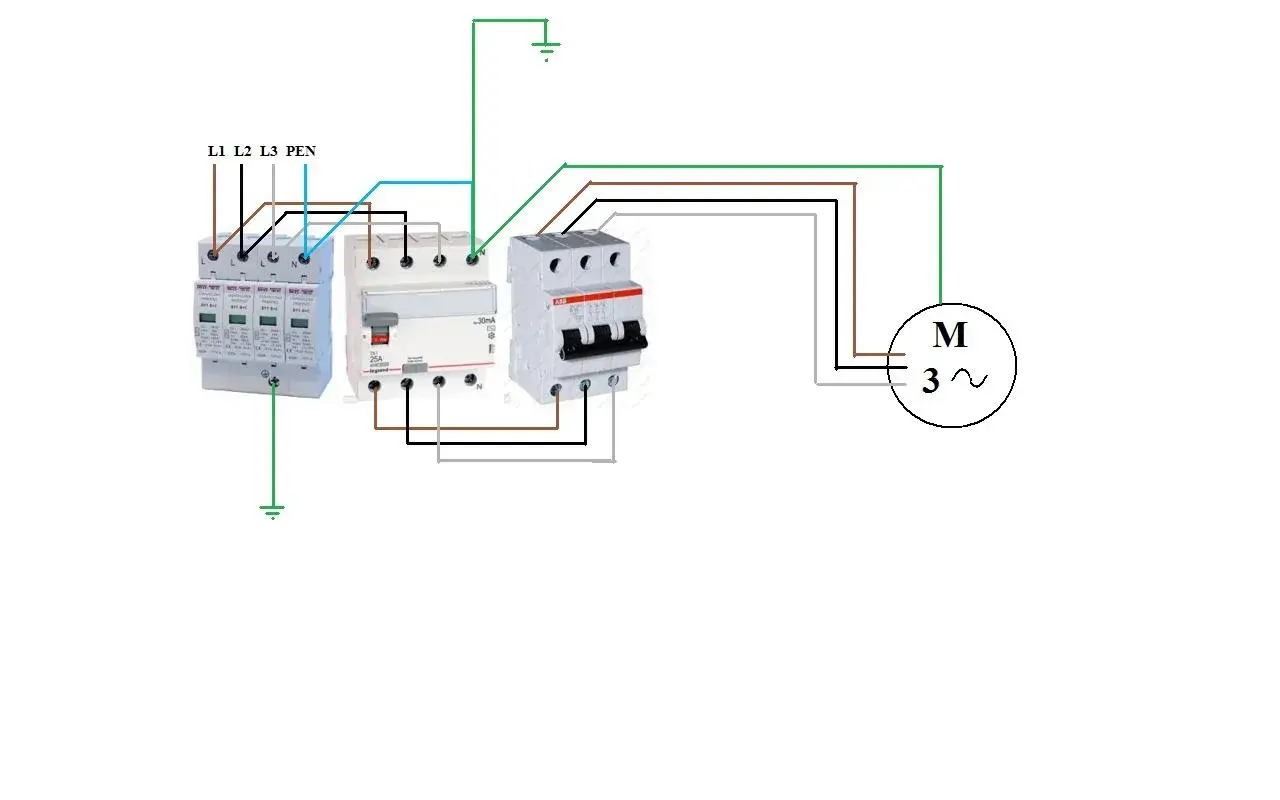

Graficzny schemat dla sieci TN-C: uniknij pomyłek w starszym budownictwie.
Aby ułatwić prawidłowe podłączenie ogranicznika w starszych instalacjach, warto skorzystać z graficznego schematu połączeń dla sieci TN-C. Taki schemat w czytelny sposób przedstawia, jak połączyć trójpolowy ochronnik z przewodami fazowymi i przewodem PEN, minimalizując ryzyko błędów, które mogłyby prowadzić do uszkodzenia instalacji lub zagrożenia dla użytkowników.
Sekret skutecznej ochrony: zasada 0, 5 metra i podłączenie w układzie "V"
Skuteczność ogranicznika przepięć nie zależy tylko od jego parametrów, ale w ogromnej mierze od sposobu jego podłączenia. Dwie kluczowe zasady zasada krótkich przewodów i połączenie w układzie V mają fundamentalne znaczenie dla prawidłowego działania SPD.
Dlaczego każdy centymetr przewodu ma znaczenie? Fizyka stojąca za skutecznością.
Długość przewodów łączących ogranicznik przepięć z instalacją ma bezpośredni wpływ na jego skuteczność. Każdy przewód, przez który płynie prąd, posiada pewną indukcyjność. Kiedy przez ogranicznik przepływa nagły impuls prądu udarowego, na tej indukcyjności odkłada się napięcie. Im dłuższy przewód, tym większa indukcyjność i wyższe napięcie szczątkowe. Może ono być na tyle wysokie, że nadal uszkodzi podłączone urządzenia. Dlatego tak ważne jest, aby suma długości przewodów łączących ochronnik z szynami fazowymi oraz przewodu łączącego go z główną szyną uziemiającą (PE) nie przekraczała 0,5 metra.
Jak w praktyce zrealizować połączenie V (Kelvina), by zminimalizować napięcie szczątkowe?
Połączenie w układzie V, znane również jako połączenie Kelvina, to technika montażu, która pozwala na maksymalne skrócenie drogi prądu udarowego i zminimalizowanie wpływu indukcyjności przewodów. Polega ono na tym, że przewody fazowe i przewód PE (lub PEN) są podłączane do ograniczników w taki sposób, aby tworzyły one literę "V". Oznacza to, że przewody fazowe są prowadzone bezpośrednio do zacisków wejściowych ochronnika, a następnie przewody wyjściowe do dalszej instalacji. Podobnie przewód PE jest podłączany jak najbliżej punktu połączenia przewodów fazowych z ochronnikiem. Taka konfiguracja zapewnia najkrótszą możliwą ścieżkę dla prądu udarowego, co znacząco zwiększa efektywność ochrony.
Co to jest "dobezpieczenie" i dlaczego przepięciówka go potrzebuje?
"Dobezpieczenie" to kluczowy element ochrony samego ogranicznika przepięć. Jest to dodatkowe zabezpieczenie nadprądowe, zazwyczaj w postaci wyłącznika nadprądowego lub wkładki bezpiecznikowej, które chroni ogranicznik przed uszkodzeniem w przypadku wystąpienia zwarcia pod koniec jego żywotności.
Rola dodatkowego zabezpieczenia nadprądowego.
Ograniczniki przepięć, zwłaszcza te starszego typu lub pracujące w trudnych warunkach, mogą ulec uszkodzeniu. W skrajnych przypadkach, gdy ogranicznik jest już zużyty lub uszkodzony, może dojść do zwarcia. Bez odpowiedniego dobezpieczenia, takie zwarcie mogłoby doprowadzić do uszkodzenia całej instalacji, a nawet stanowić zagrożenie pożarowe. Dodezpieczenie działa jak dodatkowa "bariera", która w razie zwarcia w ograniczniku, szybko odłączy go od sieci, chroniąc pozostałe elementy instalacji.
Jak dobrać wartość dobezpieczenia? Zawsze sprawdzaj instrukcję producenta!
Wartość i charakterystyka dobezpieczenia nie są dowolne. Zawsze należy ściśle przestrzegać zaleceń producenta ogranicznika przepięć zawartych w jego dokumentacji technicznej. Producenci określają tam maksymalną dopuszczalną wartość prądu zabezpieczającego oraz jego wymaganą charakterystykę (np. typu B, C). Zastosowanie zbyt słabego zabezpieczenia nie zapewni ochrony, a zbyt mocnego może nie zadziałać w odpowiednim momencie. Prawidłowy dobór dobezpieczenia jest absolutnie kluczowy dla bezpieczeństwa.
7 najczęstszych błędów przy montażu ogranicznika przepięć, których musisz unikać
Montaż ogranicznika przepięć, choć wydaje się prosty, kryje w sobie wiele potencjalnych pułapek. Poniżej przedstawiamy 7 najczęstszych błędów, których należy bezwzględnie unikać, aby zapewnić skuteczną ochronę i bezpieczeństwo instalacji.
Instalacja ogranicznika przepięć jest czynnością, która ze względu na wysokie ryzyko porażenia prądem i pożaru, powinna być wykonywana wyłącznie przez elektryka z odpowiednimi uprawnieniami SEP.
Błąd #1: Zbyt długie przewody podłączeniowe.
Jak już wspomniano, zbyt długie przewody łączące ogranicznik z instalacją znacząco obniżają jego skuteczność. Zamiast chronić, taki nieprawidłowo podłączony ogranicznik może nawet zwiększyć ryzyko uszkodzenia urządzeń.
Błąd #2: Niewłaściwy przekrój przewodów.
Przewody używane do podłączenia ogranicznika muszą mieć odpowiedni przekrój, zdolny do przeniesienia impulsów prądu udarowego. Zazwyczaj dla ograniczników T2 wymagany jest przekrój minimum 6 mm² Cu, a dla T1 minimum 16 mm² Cu. Zawsze należy sprawdzić zalecenia producenta, ponieważ mogą się one różnić w zależności od modelu.
Błąd #3: Pominięcie dobezpieczenia lub jego zła wartość.
Brak dobezpieczenia lub zastosowanie zabezpieczenia o nieprawidłowej wartości naraża sam ogranicznik przepięć na uszkodzenie, a w konsekwencji może prowadzić do awarii całej instalacji.
Błąd #4: Zła kolejność w rozdzielnicy (np. montaż za RCD).
Montaż ogranicznika przepięć za wyłącznikiem różnicowoprądowym (RCD) jest błędem, który może prowadzić do uszkodzenia RCD lub jego nieprawidłowego działania. Ogranicznik powinien być zainstalowany przed RCD.
Błąd #5: Słabe lub nieistniejące uziemienie.
Ogranicznik przepięć działa poprzez odprowadzenie energii przepięć do ziemi. Brak prawidłowego, niskiego oporu uziemienia sprawia, że ogranicznik nie może skutecznie spełniać swojej funkcji, a przepięcia mogą nadal stanowić zagrożenie.
Błąd #6: Pomylenie zacisków N i PE.
W układzie TN-S pomylenie przewodów neutralnego (N) i ochronnego (PE) jest poważnym błędem, który może prowadzić do niebezpiecznych sytuacji, w tym do pojawienia się napięcia na obudowach urządzeń elektrycznych i ryzyka porażenia prądem.
Przeczytaj również: Jak podłączyć ogranicznik przepięć - Uniknij błędów!
Błąd #7: Próba samodzielnego montażu bez uprawnień SEP.
To najważniejszy błąd. Prace przy instalacji elektrycznej, a w szczególności montaż urządzeń takich jak ograniczniki przepięć, wymagają wiedzy, doświadczenia i odpowiednich uprawnień. Samodzielne próby montażu bez kwalifikacji niosą ze sobą ogromne ryzyko porażenia prądem, pożaru i uszkodzenia instalacji. Zawsze powierzaj te zadania wykwalifikowanemu elektrykowi z uprawnieniami SEP.
