Podłączenie dzwonka do furtki: Przewodnik krok po kroku
- Wybór między dzwonkiem przewodowym a bezprzewodowym to pierwsza kluczowa decyzja, zależna od potrzeb i możliwości instalacyjnych.
- Dzwonki bezprzewodowe oferują łatwy montaż i elastyczność, wymagając uwagi na zasięg i wodoszczelność.
- Dzwonki przewodowe gwarantują niezawodność, ale ich instalacja wymaga poprowadzenia okablowania i użycia transformatora dzwonkowego.
- Integracja z elektrozaczepem rozszerza funkcjonalność, umożliwiając zdalne otwieranie furtki, lecz zwiększa złożoność okablowania.
- Prawidłowy dobór transformatora i bezpieczne połączenie są kluczowe dla instalacji przewodowej.
- Rozwiązywanie problemów często sprowadza się do sprawdzenia zasilania, połączeń lub zasięgu.
Dzwonek do furtki – jaki wybrać, by nie żałować? Kluczowe różnice
Wybór odpowiedniego dzwonka do furtki to pierwsza i jedna z najważniejszych decyzji, jaką musimy podjąć. Na rynku dostępne są dwa główne typy: bezprzewodowe i przewodowe. Każdy z nich ma swoje specyficzne cechy, zalety i wady, a ostateczny wybór powinien być podyktowany naszymi indywidualnymi potrzebami, możliwościami instalacyjnymi w danym miejscu oraz oczywiście budżetem. Zrozumienie tych podstawowych różnic pozwoli nam uniknąć późniejszych rozczarowań i wybrać rozwiązanie, które będzie nam służyć latami.
Instalacja bezprzewodowa: Kiedy wygoda wygrywa z tradycją?
Dzwonki bezprzewodowe to synonim prostoty i elastyczności. Ich największą zaletą jest brak konieczności prowadzenia jakichkolwiek kabli między przyciskiem a jednostką dzwoniącą w domu. Nadajnik, czyli przycisk umieszczony przy furtce, zazwyczaj zasilany jest bateryjnie. Coraz popularniejsze stają się również modele bezbateryjne, wykorzystujące energię kinetyczną każde naciśnięcie przycisku generuje impuls elektryczny, który zasila nadajnik. Odbiornik, czyli sam gong, najczęściej podłączamy do standardowego gniazdka elektrycznego 230V w domu. Przy wyborze dzwonka bezprzewodowego kluczowe parametry to zasięg sygnału, czyli maksymalna odległość, na jaką nadajnik może komunikować się z odbiornikiem, oraz klasa wodoszczelności. Zdecydowanie polecam wybierać modele z klasą wodoszczelności minimum IP44, która chroni przed zachlapaniem, choć w polskim klimacie warto rozważyć wyższe klasy lub zastosować dodatkowe daszki ochronne. Elastyczność w umiejscowieniu odbiornika i łatwość instalacji to ogromne plusy, ale musimy pamiętać o potencjalnej potrzebie wymiany baterii w nadajniku oraz możliwości wystąpienia zakłóceń sygnału od innych urządzeń bezprzewodowych.
Instalacja przewodowa: Gwarancja niezawodności na lata
Jeśli szukamy rozwiązania, które zapewni nam maksymalną niezawodność i stabilność działania, dzwonki przewodowe będą doskonałym wyborem. Choć ich instalacja jest bardziej czasochłonna i wymaga poprowadzenia okablowania od furtki do miejsca montażu dzwonka w domu, to w zamian otrzymujemy gwarancję stałego zasilania i brak obaw o zasięg czy zakłócenia. Ze względów bezpieczeństwa, instalacje dzwonkowe przewodowe pracują na niskim napięciu, zazwyczaj 8V, 12V lub 24V. Aby uzyskać takie napięcie z domowej sieci 230V, niezbędny jest transformator dzwonkowy. To właśnie on obniża wysokie napięcie do bezpiecznego poziomu. Główną zaletą tego rozwiązania jest jego stabilność i brak konieczności wymiany baterii. Wadą jest oczywiście bardziej skomplikowany montaż, który może wymagać kucia ścian lub estetycznego ukrywania kabli.
Montaż dzwonka bezprzewodowego: Poradnik w 3 prostych krokach
Montaż dzwonka bezprzewodowego to zadanie, z którym poradzi sobie praktycznie każdy, nawet bez doświadczenia w pracach instalacyjnych. Cały proces jest intuicyjny i zazwyczaj zajmuje niewiele czasu. Kluczem do sukcesu jest odpowiednie przygotowanie i przemyślane kroki. Oto, jak krok po kroku zamontować dzwonek bezprzewodowy, by cieszyć się jego działaniem od zaraz!
Krok 1: Wybór idealnego miejsca na nadajnik i odbiornik
Zanim przystąpimy do jakichkolwiek prac montażowych, musimy dokładnie przemyśleć, gdzie umieścimy poszczególne elementy dzwonka. Nadajnik, czyli przycisk, powinien znaleźć się w miejscu łatwo dostępnym dla gości, na wygodnej wysokości (zazwyczaj około 1,5 metra od ziemi), ale jednocześnie osłoniętym od bezpośredniego działania deszczu i silnego słońca. Jeśli nie ma naturalnego zadaszenia, warto rozważyć montaż pod niewielkim daszkiem lub wybór modelu z wysoką klasą wodoszczelności. Jeśli chodzi o odbiornik, czyli gong, jego lokalizacja jest równie ważna. Powinien być umieszczony w centralnym punkcie domu lub w miejscach, gdzie jego dźwięk będzie najlepiej słyszalny na przykład w salonie czy kuchni. Pamiętajmy, że ściany, zwłaszcza te grube lub wykonane z materiałów takich jak beton czy metal, mogą osłabiać sygnał. Dlatego warto unikać umieszczania odbiornika w piwnicy, jeśli nadajnik znajduje się na parterze, lub w pobliżu dużych metalowych elementów konstrukcyjnych.
Krok 2: Parowanie urządzeń i test zasięgu – zrób to, zanim zamontujesz!
To absolutnie kluczowy etap, który pozwoli nam uniknąć frustracji po zakończeniu montażu. Zanim na stałe zamocujemy przycisk przy furtce i podłączymy gong, musimy upewnić się, że oba urządzenia poprawnie się komunikują. Proces parowania, czyli łączenia nadajnika z odbiornikiem, jest zazwyczaj bardzo prosty i opisany w instrukcji obsługi. Najczęściej polega na przytrzymaniu specjalnego przycisku na odbiorniku, a następnie naciśnięciu przycisku dzwonka. Po udanym sparowaniu przychodzi czas na test zasięgu. Umieśćmy nadajnik w docelowym miejscu przy furtce, a odbiornik w domu, w miejscu, gdzie planujemy go docelowo zainstalować. Następnie naciśnijmy przycisk dzwonka i sprawdźmy, czy gong reaguje. Jeśli sygnał jest słaby lub w ogóle go nie ma, spróbujmy przesunąć odbiornik bliżej okna lub drzwi, albo zlokalizować nadajnik w nieco innym miejscu. Ten prosty test pozwoli nam zoptymalizować rozmieszczenie urządzeń przed ostatecznym montażem.
Krok 3: Ostateczny montaż i zabezpieczenie przed warunkami atmosferycznymi
Gdy mamy pewność, że dzwonek działa poprawnie i zasięg jest wystarczający, możemy przejść do finalnego montażu. W przypadku nadajnika przy furtce, zazwyczaj mamy dwie opcje: montaż na śruby (jeśli powierzchnia na to pozwala) lub przyklejenie za pomocą mocnej taśmy dwustronnej lub kleju montażowego. Jeśli wiercimy otwory, upewnijmy się, że nie uszkodzimy żadnych instalacji podtynkowej. Po zamocowaniu przycisku, warto zadbać o jego dodatkowe zabezpieczenie przed wilgocią. Można to zrobić, delikatnie uszczelniając krawędzie wokół obudowy za pomocą silikonu, stosując specjalny daszek ochronny, lub po prostu wybierając model o podwyższonej klasie wodoszczelności. Odbiornik jest zazwyczaj prostszy w montażu wystarczy włożyć go do gniazdka elektrycznego lub, jeśli jest zasilany bateryjnie, włożyć baterie. Pamiętajmy, że nawet jeśli dzwonek jest odporny na warunki atmosferyczne, dodatkowa ochrona nigdy nie zaszkodzi i może znacząco przedłużyć jego żywotność.
Instalacja dzwonka przewodowego: Kompletny przewodnik dla majsterkowicza
Instalacja dzwonka przewodowego, choć wymaga nieco więcej pracy niż w przypadku modeli bezprzewodowych, jest jak najbardziej do wykonania samodzielnie. Kluczem jest dokładne przygotowanie, zrozumienie schematu połączeń i stosowanie się do zasad bezpieczeństwa. Ten przewodnik przeprowadzi Cię przez cały proces, od zebrania potrzebnych narzędzi, po prawidłowe podłączenie każdego elementu.
Twoja lista kontrolna: Narzędzia i materiały, bez których się nie obędzie
Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Do podstawowych narzędzi zaliczamy: wiertarkę z odpowiednimi wiertłami (do betonu, drewna), zestaw śrubokrętów (płaskie i krzyżakowe), szczypce uniwersalne, a także szczypce do ściągania izolacji. Bardzo przydatny może okazać się również miernik uniwersalny (multimetr), który pomoże w diagnozowaniu ewentualnych problemów z napięciem czy ciągłością obwodu. Jeśli chodzi o materiały, będziesz potrzebować przede wszystkim: przewodu dzwonkowego (najczęściej YTDY o przekroju 2x0,5mm² lub 4x0,5mm², w zależności od potrzeb), transformatora dzwonkowego o odpowiedniej mocy i napięciu, przycisku dzwonkowego, gongu (dzwonka), puszek instalacyjnych do ukrycia połączeń, a także peszlu lub rurek ochronnych do zabezpieczenia przewodów biegnących na zewnątrz lub w ziemi. Nie zapomnij też o kostkach zaciskowych lub złączkach elektrycznych do pewnego połączenia przewodów.
Serce instalacji: Jak dobrać i bezpiecznie podłączyć transformator dzwonkowy?
Transformator dzwonkowy to kluczowy element każdej instalacji przewodowej. Jego zadaniem jest obniżenie napięcia sieciowego 230V do bezpiecznego, niskiego napięcia, zazwyczaj 8V, 12V lub 24V, które jest wymagane przez większość dzwonków. Dobór odpowiedniego transformatora jest istotny musimy zwrócić uwagę na napięcie wyjściowe, które musi być zgodne z wymaganiami naszego dzwonka, oraz na moc transformatora, która powinna być wystarczająca do zasilenia zarówno dzwonka, jak i ewentualnie elektrozaczepu. Według danych Conrad.pl, dobór transformatora o odpowiedniej mocy jest kluczowy dla stabilnej pracy całego systemu. Podłączenie transformatora do domowej sieci elektrycznej odbywa się zazwyczaj w rozdzielnicy, na szynie DIN. Pamiętajmy, że praca z napięciem sieciowym jest niebezpieczna przed podłączeniem transformatora ZAWSZE odłącz zasilanie w głównej rozdzielnicy! Połączenia wykonujemy za pomocą odpowiednich zacisków, upewniając się, że przewody są dobrze zamocowane i izolowane.
Schemat podłączenia dzwonka na 8V/12V/24V – od rozdzielnicy do przycisku
Podstawowy schemat połączenia dzwonka przewodowego jest stosunkowo prosty. Zaczynamy od wyprowadzenia zasilania 230V z domowej rozdzielnicy. Ten prąd trafia do transformatora dzwonkowego, który obniża napięcie. Z wyjścia transformatora (np. 12V) prowadzimy przewód do przycisku dzwonkowego umieszczonego przy furtce. Następnie od przycisku prowadzimy kolejny przewód do gongu (dzwonka) w domu. Ostatnim elementem jest przewód powrotny, który zamyka obwód prowadzi on od gongu z powrotem do drugiego zacisku wyjściowego transformatora. Ważne jest, aby wszystkie połączenia były wykonane starannie i zgodnie ze schematem. Luźne połączenia lub pomyłka w podłączeniu mogą prowadzić do zwarcia i uszkodzenia dzwonka lub transformatora.Prowadzenie przewodów krok po kroku: Od przycisku przy furtce do gongu w domu
Prowadzenie przewodów to często najbardziej pracochłonna część instalacji. Wybór odpowiedniego przewodu jest kluczowy zazwyczaj stosuje się przewód dzwonkowy typu YTDY o przekroju 2x0,5mm² dla prostego dzwonka, lub 4x0,5mm² jeśli planujemy w przyszłości podłączyć elektrozaczep. Metody prowadzenia kabli są różne i zależą od warunków: można go ułożyć w ziemi, koniecznie w peszlu lub rurce ochronnej, aby zabezpieczyć go przed uszkodzeniami mechanicznymi i wilgocią. Alternatywnie, przewód można poprowadzić po elewacji budynku, ukrywając go w listwach kablowych, lub przeprowadzić przez ściany, jeśli jest to możliwe. Niezależnie od metody, priorytetem jest zapewnienie bezpieczeństwa i trwałości instalacji. Estetyka również ma znaczenie starannie ukryte kable będą wyglądać znacznie lepiej niż luźno zwisające.
Idziemy o krok dalej: Jak połączyć dzwonek z otwieraniem furtki (elektrozaczep)?
Jeśli chcesz, aby Twój system dzwonkowy był bardziej funkcjonalny i pozwalał nie tylko na sygnalizację wizyty, ale również na zdalne otwieranie furtki, musisz rozważyć podłączenie elektrozaczepu. Jest to rozwiązanie, które znacząco podnosi komfort użytkowania, ale wymaga nieco bardziej zaawansowanej instalacji i dodatkowych komponentów.
Czego potrzebujesz do rozbudowy systemu? Zasilacz, unifon i elektrozaczep
Aby zintegrować funkcję otwierania furtki z systemem dzwonkowym, będziesz potrzebować kilku dodatkowych elementów. Podstawą jest elektrozaczep urządzenie montowane w futrynie furtki, które po otrzymaniu impulsu elektrycznego zwalnia rygiel, umożliwiając jej otwarcie. Istnieją dwa główne typy elektrozaczepów: rewersyjne (rygiel jest zwolniony, gdy zasilanie jest podłączone) i standardowe (rygiel jest zwolniony, gdy zasilanie jest odłączone). Do zasilania elektrozaczepu potrzebny jest dedykowany zasilacz, który dostarczy odpowiednie napięcie (zazwyczaj 12V AC lub DC) i prąd. Kluczowe jest dobranie zasilacza o parametrach zgodnych z wymaganiami elektrozaczepu. W domu z kolei potrzebny będzie unifon lub domofon, który oprócz funkcji dzwonka, posiada przycisk do sterowania elektrozaczepem. Na rynku dostępne są również gotowe zestawy domofonowe, które integrują wszystkie te funkcje w jednym urządzeniu, znacznie upraszczając instalację.

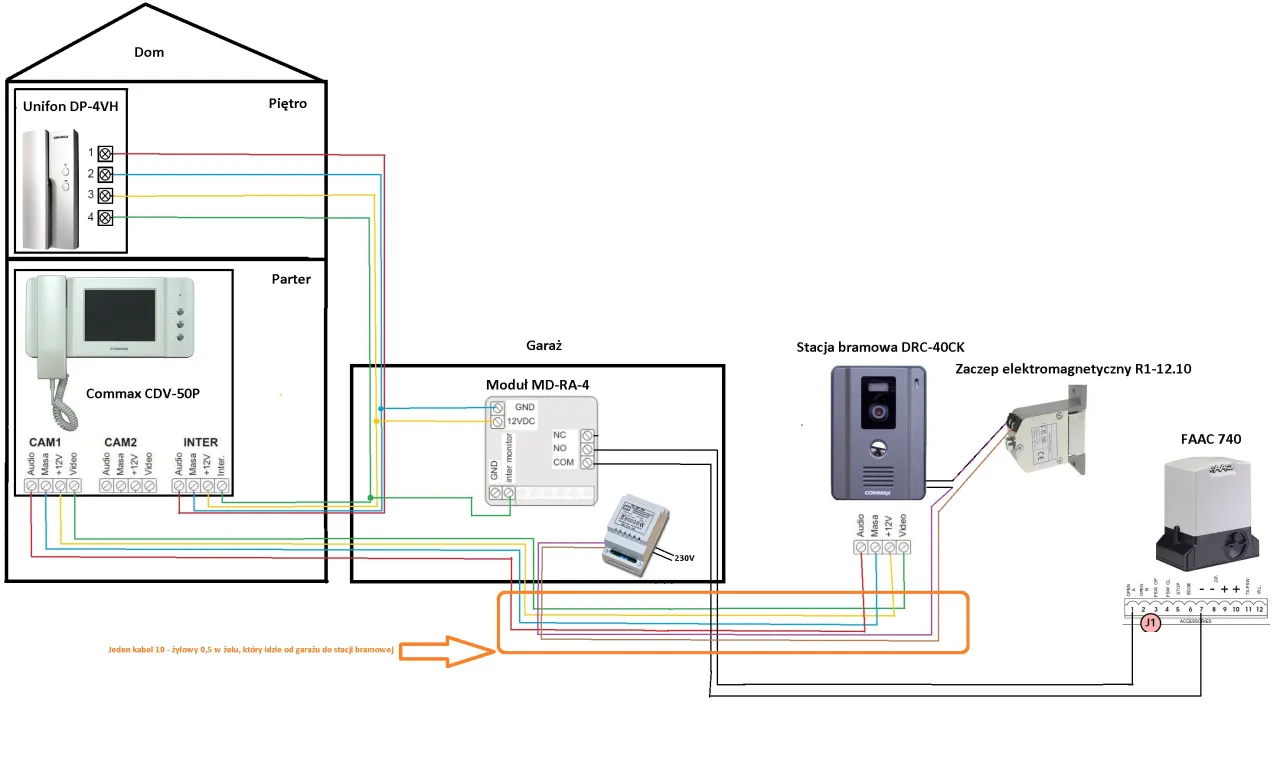

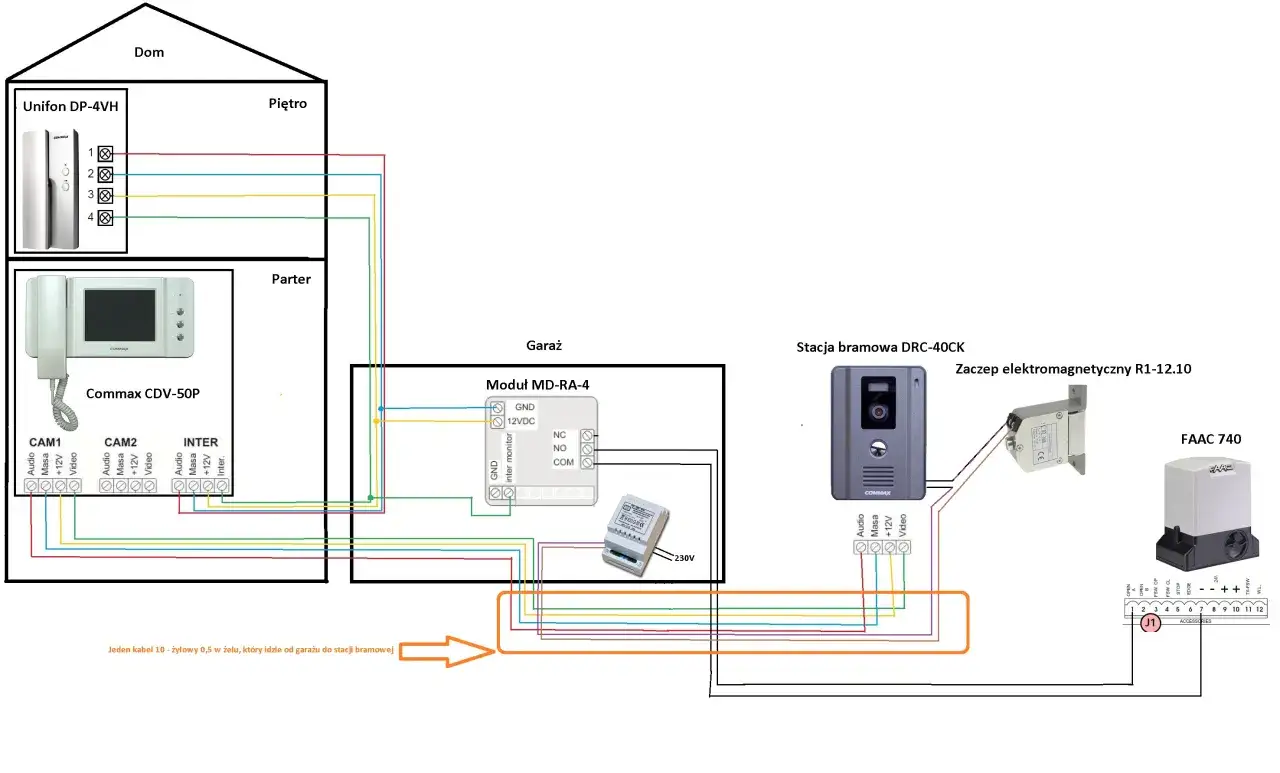

Schemat połączenia dla instalacji z elektrozaczepem – ile żył naprawdę potrzeba?
Podłączenie elektrozaczepu znacząco zwiększa złożoność okablowania. W przypadku prostego dzwonka wystarczyły dwa przewody, ale teraz potrzebujemy ich znacznie więcej. Zazwyczaj minimalna liczba żył w kablu potrzebnym do takiej instalacji to 3 lub 4, a w bardziej rozbudowanych systemach, na przykład z kilkoma unifonami lub dodatkowymi funkcjami, może to być nawet 6 lub 8 żył. Ogólny schemat połączenia wygląda następująco: zasilacz do elektrozaczepu jest podłączany do sieci 230V, a jego wyjście (np. 12V) zasila elektrozaczep. Unifon w domu jest podłączony do zasilacza i do elektrozaczepu, a przycisk w unifonie steruje zwalnianiem rygla. Sygnał z przycisku dzwonka przy furtce jest również doprowadzany do unifonu, aktywując gong. Według danych Conrad.pl, złożoność okablowania dla elektrozaczepu jest znacznie większa niż dla samego dzwonka, wymagając starannego planowania.
Najczęstsze błędy przy montażu elektrozaczepu i jak ich uniknąć
Montaż elektrozaczepu to pole do popełnienia kilku typowych błędów, które mogą skutkować nieprawidłowym działaniem systemu. Po pierwsze, zły dobór napięcia zasilacza do elektrozaczepu jest bardzo częsty należy dokładnie sprawdzić specyfikację elektrozaczepu. Po drugie, niewystarczająca grubość przewodów może powodować spadek napięcia, co uniemożliwi prawidłowe działanie elektrozaczepu; warto stosować przewody o odpowiednim przekroju. Po trzecie, błędne podłączenie przewodów, zwłaszcza zamiana biegunów w przypadku zasilania DC, może uszkodzić urządzenie. Pamiętajmy również o braku zabezpieczenia przewodów i elektrozaczepu przed wilgocią, szczególnie jeśli są one narażone na działanie czynników zewnętrznych. Wreszcie, niewłaściwe ustawienie samego elektrozaczepu w futrynie może sprawić, że furtka nie będzie się domykać lub rygiel będzie się blokował. Precyzyjne dopasowanie i regulacja są tutaj kluczowe.
Dzwonek nie działa? Sprawdź 5 najczęstszych przyczyn i ich proste rozwiązania
Nawet najlepiej zamontowany dzwonek może czasami sprawić kłopot. Zanim wezwiesz fachowca, warto samodzielnie zdiagnozować problem. Oto najczęstsze przyczyny awarii i sposoby ich rozwiązania, zarówno dla dzwonków bezprzewodowych, jak i przewodowych.
Problem z dzwonkiem bezprzewodowym: Słabe baterie, zakłócenia czy utrata zasięgu?
W przypadku dzwonków bezprzewodowych najczęstszym winowajcą są słabe lub wyczerpane baterie w nadajniku. Wymiana baterii na nowe często rozwiązuje problem. Kolejną przyczyną mogą być zakłócenia sygnału, spowodowane przez inne urządzenia elektroniczne pracujące w pobliżu (np. routery Wi-Fi, telefony bezprzewodowe) lub przez grube ściany i metalowe elementy konstrukcyjne. Warto spróbować przenieść odbiornik w inne miejsce lub wyeliminować potencjalne źródła zakłóceń. Czasami dochodzi do utraty zasięgu jeśli odległość między nadajnikiem a odbiornikiem jest zbyt duża lub na drodze sygnału znajdują się przeszkody, może on nie docierać. W takiej sytuacji warto rozważyć przeniesienie urządzeń bliżej siebie lub zastosowanie wzmacniacza sygnału. Wreszcie, może dojść do rozparowania urządzeń jeśli dzwonek nagle przestanie reagować, spróbuj ponownie przeprowadzić proces parowania nadajnika z odbiornikiem zgodnie z instrukcją.
Przeczytaj również: Jak łączyć kable w puszkach? Schematy krok po kroku i bezpieczeństwo
Problem z dzwonkiem przewodowym: Sprawdź transformator, bezpieczniki i połączenia
W dzwonkach przewodowych problemy najczęściej dotyczą zasilania lub okablowania. Pierwszym krokiem powinno być sprawdzenie, czy w domowej rozdzielnicy nie wyskoczył bezpiecznik, który zasila transformator dzwonkowy. Jeśli bezpiecznik jest sprawny, warto sprawdzić sam transformator. Za pomocą miernika uniwersalnego możemy zmierzyć napięcie wyjściowe jeśli jest zerowe, transformator może być uszkodzony. Kolejną możliwością jest przerwa w obwodzie, spowodowana uszkodzonym przewodem, luźnym połączeniem w przycisku, gongu, czy w puszce instalacyjnej. Tutaj również przyda się miernik do sprawdzenia ciągłości obwodu. Na koniec, warto sprawdzić, czy przycisk dzwonkowy lub sam gong nie uległy uszkodzeniu czasami wystarczy je rozkręcić i oczyścić styki, a w skrajnych przypadkach może być konieczna ich wymiana.
Kluczowe wskazówki dla bezawaryjnej pracy dzwonka przez długie lata
Aby Twój dzwonek do furtki działał bez zarzutu przez długie lata, warto pamiętać o kilku uniwersalnych zasadach. Po pierwsze, wybieraj produkty wysokiej jakości. Inwestycja w sprawdzone marki i trwałe materiały, nawet jeśli jest nieco droższa, zazwyczaj zwraca się w postaci dłuższej żywotności i mniejszej liczby problemów. Po drugie, dbaj o prawidłowe zabezpieczenie przed warunkami atmosferycznymi. Nawet dzwonki z wysoką klasą wodoszczelności skorzystają na dodatkowej ochronie, takiej jak daszek czy uszczelnienie. Po trzecie, przeprowadzaj regularne przeglądy sprawdzaj stan baterii w dzwonkach bezprzewodowych, stan połączeń w dzwonkach przewodowych, czy czystość przycisku. Po czwarte, jeśli nie czujesz się pewnie w pracach elektrycznych, nie wahaj się zlecić montażu profesjonaliście, zwłaszcza w przypadku dzwonków przewodowych i instalacji z elektrozaczepem. Elektryk zadba o bezpieczeństwo i prawidłowe wykonanie. Na koniec, zawsze staraj się dopasować wybór dzwonka do swoich realnych potrzeb i warunków panujących na posesji to najlepsza gwarancja satysfakcji z użytkowania.
