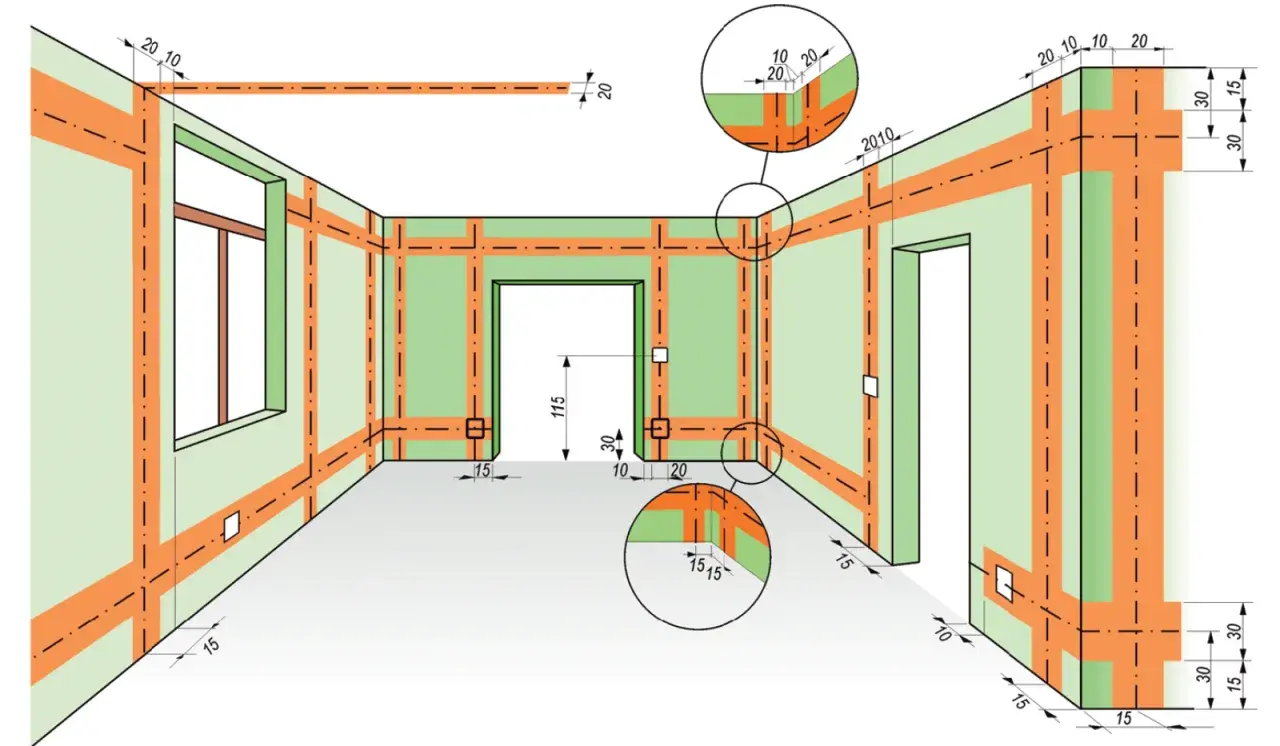

Jak łączyć kable w puszkach? Schematy krok po kroku i bezpieczeństwo

Łączenie kabli elektrycznych w puszkach instalacyjnych to czynność, która na pierwszy rzut oka może wydawać się skomplikowana, jednak przy zachowaniu odpowiedniej wiedzy i zasad bezpieczeństwa, staje się zadaniem wykonalnym nawet dla początkującego majsterkowicza. Jako Kornel Czerwiński, wielokrotnie sam stawałem przed wyzwaniem prawidłowego połączenia przewodów, i wiem, jak ważne jest, aby podejść do tego z należytą starannością. Pamiętajmy, że elektryczność nie wybacza błędów, a precyzja w tym zakresie to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa Twojego i Twoich bliskich. W tym artykule przeprowadzę Cię przez cały proces, od podstawowych zasad bezpieczeństwa, przez identyfikację przewodów, aż po konkretne schematy połączeń.

Dlaczego poprawne łączenie kabli w puszce to absolutna podstawa bezpieczeństwa

W świecie elektryczności, gdzie niepozorny przewód może nieść ze sobą ogromną moc, zasada "zaufaj, ale sprawdź" nabiera szczególnego znaczenia. Prawidłowe łączenie kabli w puszkach instalacyjnych to nie jest coś, co można zrobić "na oko" lub "jakoś to będzie". To fundament, na którym opiera się bezpieczeństwo całej instalacji elektrycznej. Zaniedbanie tego etapu może mieć bardzo poważne, a nawet tragiczne konsekwencje. Precyzja i ścisłe przestrzeganie norm to klucz do tego, aby Twoja instalacja służyła Ci latami, działając niezawodnie i bezpiecznie. Pamiętaj, że dobrze wykonane połączenie to gwarancja stabilności napięcia, minimalne straty energii i przede wszystkim ochrona przed zagrożeniami.

Potencjalne zagrożenia: co może się stać przy błędnym połączeniu

Błędy w łączeniu przewodów elektrycznych to prosta droga do szeregu niebezpiecznych sytuacji. Jednym z najczęstszych problemów jest przegrzewanie się przewodów i złącz. Luźne połączenie, czy to w kostce śrubowej, czy w szybkozłączce, zwiększa rezystancję, co prowadzi do wydzielania się nadmiernej ilości ciepła. Efektem może być topienie się izolacji, a w skrajnych przypadkach pożar. Kolejnym zagrożeniem są zwarcia, czyli niekontrolowane połączenie między przewodami o różnym potencjale. Mogą one spowodować natychmiastowe wyłączenie zasilania przez zabezpieczenia, ale też uszkodzić wrażliwe urządzenia podłączone do sieci. Nie można też zapomnieć o bezpośrednim ryzyku porażenia prądem. Jeśli przewody nie są właściwie zaizolowane lub źle podłączone, istnieje ryzyko dotknięcia elementów pod napięciem, co może być śmiertelnie niebezpieczne. Warto też wspomnieć o ryzyku uszkodzenia sprzętu elektronicznego. Nowoczesne urządzenia są bardzo czułe na wahania napięcia i przepięcia, które mogą być skutkiem nieprawidłowych połączeń w instalacji.

Krótka anatomia puszki elektrycznej: do czego służy i dlaczego jest niezbędna

Puszka instalacyjna, często niedoceniany element naszej domowej elektryki, pełni niezwykle ważną rolę. Jej podstawową funkcją jest bezpieczne i estetyczne ukrycie połączeń kablowych. Dzięki niej wszystkie skomplikowane węzły elektryczne są schowane przed wzrokiem, co zapobiega przypadkowemu dotknięciu i chroni je przed uszkodzeniami mechanicznymi, kurzem czy wilgocią. Ale to nie wszystko puszka zapewnia również łatwy dostęp do punktów rozgałęzień i połączeń. Kiedy przyjdzie potrzeba wymiany gniazdka, dołożenia nowego punktu świetlnego czy po prostu wykonania przeglądu instalacji, to właśnie w puszkach odnajdziemy potrzebne punkty styku. Jest to więc nie tylko element maskujący, ale przede wszystkim strategiczne miejsce w infrastrukturze elektrycznej budynku.

Zanim zaczniesz: kluczowe zasady i narzędzia, które musisz znać

Praca z prądem wymaga nie tylko wiedzy, ale przede wszystkim odpowiedniego przygotowania. To właśnie ten etap decyduje o tym, czy cała operacja zakończy się sukcesem i, co ważniejsze, bez uszczerbku na zdrowiu. Zanim sięgniesz po narzędzia i zaczniesz manipulować przewodami, upewnij się, że wiesz, co robisz, i masz pod ręką wszystko, co niezbędne. Odpowiednie przygotowanie to połowa sukcesu i gwarancja bezpieczeństwa.

Zasada nr 1: Jak bezpiecznie wyłączyć zasilanie i sprawdzić jego brak

To absolutnie priorytetowy krok, którego nie wolno pominąć. Wyłącz zasilanie w danym obwodzie, korzystając z wyłączników nadprądowych lub różnicowoprądowych w swojej skrzynce rozdzielczej. Jeśli masz taką możliwość, wyłącz również główny wyłącznik prądu. Ale samo wyłączenie to za mało musisz mieć pewność, że napięcia faktycznie nie ma. Do tego celu służy miernik napięcia, najczęściej w postaci próbnika napięcia lub multimetru. Dotknij sondami miernika przewodów, z którymi będziesz pracować. Wskaźnik miernika powinien jednoznacznie pokazać brak napięcia. Powtórz tę czynność kilkukrotnie, dla pewności, sprawdzając wszystkie przewody, które znajdują się w puszce. Dopiero gdy masz stuprocentową pewność, że obwód jest bezpieczny, możesz przystąpić do dalszych prac.

Niezbędnik elektryka-amatora: narzędzia, które ułatwią Ci pracę

• Miernik napięcia/próbnik: Do sprawdzenia braku napięcia przed i po pracy.
• Ściągacz izolacji: Do precyzyjnego i bezpiecznego usuwania izolacji z przewodów, bez uszkadzania żył.
• Kombinerki/szczypce: Do chwytania, gięcia i przycinania przewodów.
• Wkrętaki izolowane: Zgodne z normami bezpieczeństwa, do pracy z elementami pod napięciem (choć zawsze pracujemy bez napięcia, to dodatkowe zabezpieczenie).
• Nożyk do kabli: Do usuwania zewnętrznej izolacji z grubszych przewodów.
• Opaski zaciskowe: Do uporządkowania kabli w puszce.

Rozszyfruj kolory kabli, czyli co oznaczają poszczególne żyły w Twojej ścianie

Zrozumienie znaczenia kolorów przewodów elektrycznych to klucz do prawidłowego i bezpiecznego wykonania jakichkolwiek połączeń. W polskim systemie elektrycznym obowiązują ściśle określone standardy, które pomagają nam zidentyfikować funkcję każdej żyły. Ignorowanie tych oznaczeń to jak próba nawigacji bez mapy prosta droga do zgubienia się i potencjalnego niebezpieczeństwa. Znajomość tych kolorów jest absolutnie niezbędna.

Przewód fazowy (L) - brązowy/czarny/szary: ten, w którym "płynie prąd"

Przewód fazowy, oznaczany literą "L", to ten, który przewodzi prąd elektryczny z sieci do urządzenia. Jest to żyła, która jest "pod napięciem" i to właśnie z nią związane jest największe ryzyko porażenia. W polskich instalacjach elektrycznych przewód fazowy może mieć kolor brązowy, czarny lub szary. Zawsze należy zachować szczególną ostrożność podczas pracy z tym przewodem, nawet po wyłączeniu zasilania.

Przewód neutralny (N) - niebieski: niezbędny do zamknięcia obwodu

Przewód neutralny, oznaczany literą "N", jest równie ważny jak przewód fazowy. Jest to przewód roboczy, który służy do zamknięcia obwodu elektrycznego, umożliwiając przepływ prądu do urządzenia i z powrotem do źródła. Jego standardowy kolor to niebieski. W idealnych warunkach napięcie na przewodzie neutralnym powinno wynosić zero w stosunku do ziemi, jednak w praktyce może się ono nieznacznie wahać.

Przewód ochronny (PE) - żółto-zielony: Twój anioł stróż chroniący przed porażeniem

Przewód ochronny, oznaczany jako "PE" (Protective Earth), to Twój najważniejszy element systemu ochrony przeciwporażeniowej. Jego charakterystyczny, żółto-zielony kolor jest łatwo rozpoznawalny. W normalnych warunkach ten przewód nie przewodzi prądu. Jego kluczowa rola ujawnia się w przypadku awarii na przykład przebicia izolacji na obudowie urządzenia. W takiej sytuacji przewód PE odprowadza niebezpieczne napięcie do ziemi, chroniąc Cię przed porażeniem. Podłączenie tego przewodu jest absolutnie kluczowe dla bezpieczeństwa.

Wybór metody połączenia: Szybkozłączki WAGO czy tradycyjne kostki

W świecie elektryki, podobnie jak w wielu innych dziedzinach, mamy do wyboru różne narzędzia i metody. Jeśli chodzi o łączenie przewodów w puszkach instalacyjnych, najczęściej spotykamy się z dwoma rozwiązaniami: nowoczesnymi szybkozłączkami, z popularnymi złączkami WAGO na czele, oraz klasycznymi kostkami śrubowymi. Wybór odpowiedniej metody zależy od wielu czynników, a każda z nich ma swoje mocne i słabe strony. Jako Kornel Czerwiński, często korzystam z obu, w zależności od sytuacji.

Szybkozłączki (np. WAGO): szybkość, wygoda i pewność połączenia

Szybkozłączki, a w szczególności produkty firmy WAGO, zrewolucjonizowały sposób, w jaki elektrycy i majsterkowicze łączą przewody. Ich główną zaletą jest szybkość montażu wystarczy wpiąć odizolowany przewód do odpowiedniego otworu, a wewnętrzny mechanizm zaciskowy pewnie go chwyta. Jest to niezwykle wygodne, zwłaszcza przy pracy z wieloma przewodami. Szybkozłączki zapewniają niezawodne i stabilne połączenie, minimalizując ryzyko poluzowania, co jest częstym problemem w przypadku kostek śrubowych. Są one szczególnie polecane do przewodów jednodrutowych. Na rynku dostępne są różne typy, od prostych złączek zaciskowych po te z dźwigniami, które ułatwiają demontaż.

Kostki skręcane: klasyczne rozwiązanie i kiedy wciąż warto je stosować

Kostki skręcane to klasyczne rozwiązanie, które od lat służy do łączenia przewodów. Są one nadal powszechnie stosowane, zwłaszcza w starszych instalacjach lub w sytuacjach, gdy potrzebujemy połączyć ze sobą przewody o różnych przekrojach, w tym również wielodrutowe. Ich zaletą jest prostota i niski koszt. Jednak ich wadą jest konieczność dokładnego dokręcenia śrub. Zbyt słabe połączenie może prowadzić do przegrzewania, a zbyt mocne do uszkodzenia żył przewodu. Z czasem śruby mogą się również poluzować, co zwiększa ryzyko awarii. Dlatego przy stosowaniu kostek skręcanych kluczowa jest staranność i regularne sprawdzanie połączeń.

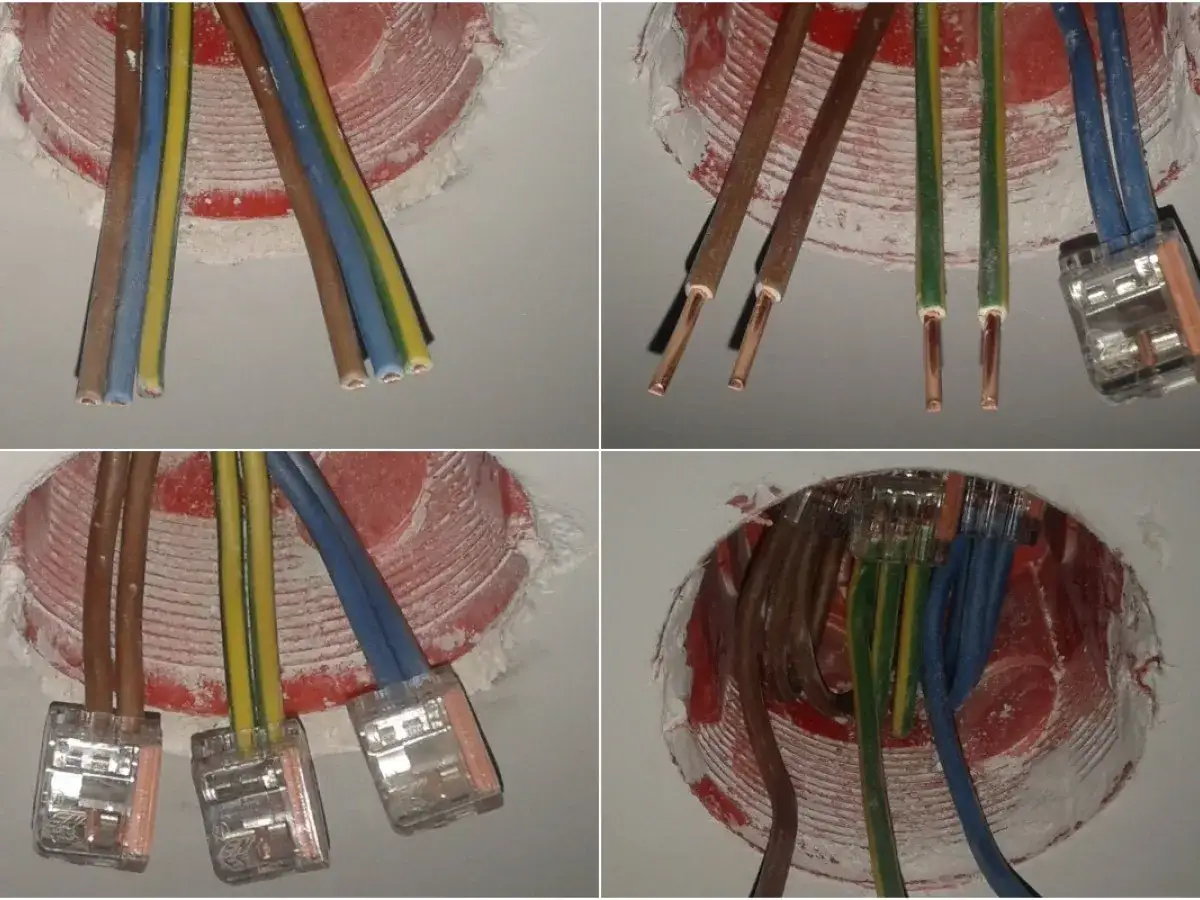

Jak przygotować przewód do połączenia? Prawidłowe zdejmowanie izolacji

Niezależnie od tego, czy używasz szybkozłączek, czy kostek śrubowych, kluczowe jest prawidłowe przygotowanie końcówki przewodu. Polega to na zdejmowaniu izolacji. Optymalna długość odizolowanego fragmentu to zazwyczaj około 10-12 mm. Jest to wystarczająca długość, aby zapewnić pewny kontakt elektryczny, ale jednocześnie nie za długa, by żyły nie wystawały poza zacisk. Najlepiej do tego celu użyć specjalnego ściągacza izolacji. Jest to narzędzie, które pozwala precyzyjnie usunąć izolację bez uszkadzania miedzianej żyły przewodu. Uszkodzona żyła to osłabione połączenie i potencjalne miejsce przegrzewania.

Schematy połączeń krok po kroku: od teorii do praktyki

Teoria jest ważna, ale to praktyka pozwala nam zrozumieć, jak wszystko działa w rzeczywistości. Poniżej przedstawiam kilka podstawowych schematów połączeń, które najczęściej spotkasz w domowej instalacji elektrycznej. Postaram się opisać każdy z nich tak szczegółowo, jak to możliwe, abyś mógł sobie wyobrazić, jak to zrobić, nawet bez patrzenia na gotowy schemat. Pamiętaj, że kluczem jest połączenie ze sobą przewodów o tej samej funkcji i kolorze.

Schemat 1: Proste połączenie przelotowe (rozgałęzienie obwodu)

To jeden z najprostszych i najczęściej wykonywanych połączeń. Służy do rozgałęzienia istniejącego obwodu elektrycznego, na przykład gdy chcemy doprowadzić zasilanie do kolejnego punktu świetlnego lub gniazdka. W puszce instalacyjnej będziesz miał przewody wchodzące do puszki (zasilanie) i wychodzące z niej (do kolejnego punktu). Twoim zadaniem jest połączenie ze sobą przewodów o tej samej funkcji. Oznacza to, że wszystkie przewody fazowe (L), które wchodzą i wychodzą, łączysz razem. Podobnie postępujesz z przewodami neutralnymi (N) wszystkie niebieskie żyły łączysz w jeden punkt. Na koniec, równie ważne, łączysz wszystkie przewody ochronne (PE) te żółto-zielone. W ten sposób tworzysz jedno wejście zasilania i dwa (lub więcej) wyjścia dla kolejnych elementów instalacji, zachowując ciągłość obwodu.

Schemat 2: Jak prawidłowo podłączyć pojedyncze gniazdko elektryczne

Podłączenie pojedynczego gniazdka elektrycznego to zadanie, które wykonuje się wielokrotnie w każdym domu. Do puszki instalacyjnej, z której będziesz podłączać gniazdko, dochodzą zazwyczaj trzy przewody: fazowy (L), neutralny (N) i ochronny (PE). Twoim zadaniem jest prawidłowe podłączenie każdego z nich do odpowiedniego zacisku w gniazdku. Przewód fazowy (brązowy, czarny lub szary) podłączasz do zacisku oznaczonego literą "L". Przewód neutralny (niebieski) podłączasz do zacisku oznaczonego literą "N". Najważniejszy jest przewód ochronny (żółto-zielony), który podłączasz do bolca uziemiającego w gniazdku. Prawidłowe podłączenie PE jest kluczowe dla bezpieczeństwa, ponieważ w razie awarii chroni ono przed porażeniem.

Schemat 3: Podłączenie pojedynczego włącznika światła – schemat dla jednego obwodu oświetleniowego

Podłączenie prostego włącznika światła jest również bardzo powszechnym zadaniem. Do puszki włącznika dochodzi przewód fazowy (L) z zasilania. Ten przewód podłączasz do jednego z zacisków włącznika. Z drugiego zacisku włącznika wychodzi tzw. "żyła przełączana" to właśnie ona doprowadza prąd do lampy, ale dopiero wtedy, gdy włącznik jest włączony. Do lampy prowadzi również przewód neutralny (N) i ochronny (PE). Ważne jest, aby przewody neutralny (N) i ochronny (PE) szły bezpośrednio do lampy, omijając włącznik. Włącznik służy jedynie do "przerywania" lub "zamykania" obwodu fazowego.

Schemat 4: Podłączenie włącznika schodowego – jak to działa

Włączniki schodowe, znane również jako łączniki schodowe, pozwalają na sterowanie jednym punktem świetlnym z dwóch różnych miejsc, na przykład na początku i na końcu klatki schodowej. Schemat podłączenia jest nieco bardziej złożony. Przewód fazowy (L) z zasilania wchodzi do pierwszego włącznika schodowego. Następnie, za pomocą dwóch przewodów, zwanych "korespondencyjnymi", łączysz oba włączniki. Z drugiego włącznika wychodzi przewód fazowy (żyła przełączana), który prowadzi do lampy. Podobnie jak w przypadku prostego włącznika, przewody neutralny (N) i ochronny (PE) idą bezpośrednio do lampy, nie przechodząc przez włączniki. Jest to bardziej złożony schemat, wymagający szczególnej uwagi przy podłączaniu przewodów korespondencyjnych.

Schemat 5: Łączenie gniazdka z włącznikiem w jednej puszce – czy to możliwe

Tak, jest to możliwe i często stosowane rozwiązanie, na przykład gdy chcemy, aby włącznik światła znajdował się obok gniazdka i sterował lampą nad nim. W takiej sytuacji w puszce instalacyjnej przewód fazowy (L) jest dzielony. Jedna jego część idzie do gniazdka (do zacisku L), a druga część zasila włącznik światła (do jednego z jego zacisków). Przewody neutralny (N) i ochronny (PE) podłączasz bezpośrednio do gniazdka. Z drugiego zacisku włącznika wychodzi przewód przełączany, który prowadzi do lampy. Kluczowe jest tutaj odpowiednie rozplanowanie miejsca w puszce, aby wszystkie połączenia zmieściły się bezpiecznie i estetycznie.

Najczęstsze błędy przy łączeniu kabli i jak ich unikać

Nawet najbardziej doświadczeni majsterkowicze mogą popełnić błąd, a w przypadku elektryki, nawet drobne niedopatrzenie może mieć poważne konsekwencje. Znam wiele historii o tym, jak pozornie proste zadanie kończyło się problemami. Dlatego tak ważne jest, aby znać najczęstsze pułapki i wiedzieć, jak ich unikać. Poniżej przedstawiam kilka błędów, które zdarzają się najczęściej i które mogą być "cichymi zabójcami" Twojej instalacji.

Niedokładne dokręcenie lub wpięcie przewodu: cichy zabójca instalacji

To jeden z najbardziej podstępnych błędów. Luźne połączenie, czy to w kostce śrubowej, czy w szybkozłączce, to źródło zwiększonej rezystancji. Oznacza to, że prąd napotyka większy opór, co prowadzi do wydzielania się ciepła. Efektem może być przegrzewanie się izolacji, iskrzenie, a w skrajnych przypadkach zwarcie i pożar. Dlatego tak ważne jest, aby każdy przewód był solidnie i pewnie zamocowany. W przypadku kostek śrubowych upewnij się, że śruby są dokręcone, ale nie za mocno, aby nie uszkodzić żyły. W szybkozłączkach sprawdź, czy przewód został wpięty do końca i czy trzyma się pewnie.

Mylenie przewodów N i PE: dlaczego to krytyczny błąd

Zamiana miejscami przewodu neutralnego (N) z przewodem ochronnym (PE) to jeden z najgroźniejszych błędów, jakie można popełnić w instalacji elektrycznej. Przewód PE jest Twoim "aniołem stróżem" w razie awarii odprowadza niebezpieczne napięcie do ziemi. Jeśli zamienisz go z przewodem N, to na metalowych obudowach urządzeń, które powinny być bezpiecznie uziemione, pojawi się niebezpieczne napięcie. Dotknięcie takiego urządzenia może skończyć się śmiertelnym porażeniem prądem. Dlatego zawsze, ale to zawsze, upewnij się, że żółto-zielony przewód PE jest podłączony do zacisku PE.

Zbyt dużo kabli w jednej puszce: ryzyko przegrzania i uszkodzenia

Puszki instalacyjne mają ograniczoną przestrzeń. Próba upchnięcia w nich zbyt wielu przewodów i złączek to prosta droga do problemów. Nadmierne zagęszczenie kabli prowadzi do braku odpowiedniej wentylacji wewnątrz puszki. Ciepło wydzielane przez pracujące połączenia nie ma gdzie uciec, co powoduje przegrzewanie się całej instalacji. Dodatkowo, trudności w schludnym ułożeniu kabli zwiększają ryzyko uszkodzenia ich izolacji, co może prowadzić do zwarć. Pamiętaj, że puszka ma zapewniać bezpieczeństwo i porządek, a nie być "magazynem" na wszelkie możliwe przewody.

Uszkodzona izolacja żył – jak zapobiegać i co zrobić, gdy się zdarzy

Izolacja żył przewodu to jego bariera ochronna. Uszkodzenie jej podczas zdejmowania izolacji za pomocą nieodpowiednich narzędzi, czy też podczas układania kabli w puszce, jest bardzo niebezpieczne. Zapobiegaj temu, używając precyzyjnych ściągaczy izolacji i zachowując ostrożność. Co zrobić, gdy izolacja zostanie uszkodzona? Jeśli uszkodzenie jest niewielkie, można je zabezpieczyć za pomocą koszulki termokurczliwej lub dobrej jakości taśmy izolacyjnej. W przypadku poważniejszego uszkodzenia, które odsłania znaczną część żyły, najlepszym rozwiązaniem jest wymiana całego fragmentu kabla. Bezpieczeństwo przede wszystkim!

Finalna kontrola: co sprawdzić, zanim włączysz zasilanie

Dotarliśmy do kluczowego momentu zanim ponownie włączysz zasilanie, musisz przeprowadzić ostatnią, ale niezwykle ważną kontrolę. To etap, który często jest pomijany, a który może uchronić Cię przed wieloma problemami. Upewnij się, że wszystko zostało wykonane zgodnie ze sztuką. Twoja instalacja jest tego warta.

Wizualna inspekcja połączeń i ułożenia kabli w puszce

• Sprawdź, czy wszystkie przewody są prawidłowo wpięte/dokręcone i czy żadne żyły nie wystają poza złączki.
• Upewnij się, że izolacja wszystkich przewodów jest nienaruszona i nie ma żadnych widocznych uszkodzeń.
• Skontroluj, czy kable są schludnie ułożone w puszce, nie są poskręcane ani zbyt mocno ściśnięte.
• Zweryfikuj poprawność kolorów czy L jest z L, N z N, a PE z PE.

Przeczytaj również: Stycznik Hager - Schematy - Podłącz bezpiecznie i bez buczenia

Kiedy warto wezwać profesjonalnego elektryka

• Brak pewności co do poprawności wykonania połączeń lub schematu.
• Praca z bardzo starymi instalacjami, które mogą nie spełniać obecnych norm.
• Skomplikowane schematy połączeń (np. instalacje trójfazowe, zaawansowane systemy sterowania).
• Brak odpowiedniego doświadczenia lub narzędzi pomiarowych.
• Pojawienie się jakichkolwiek problemów po włączeniu zasilania (np. iskrzenie, brak prądu, dziwne zapachy).
