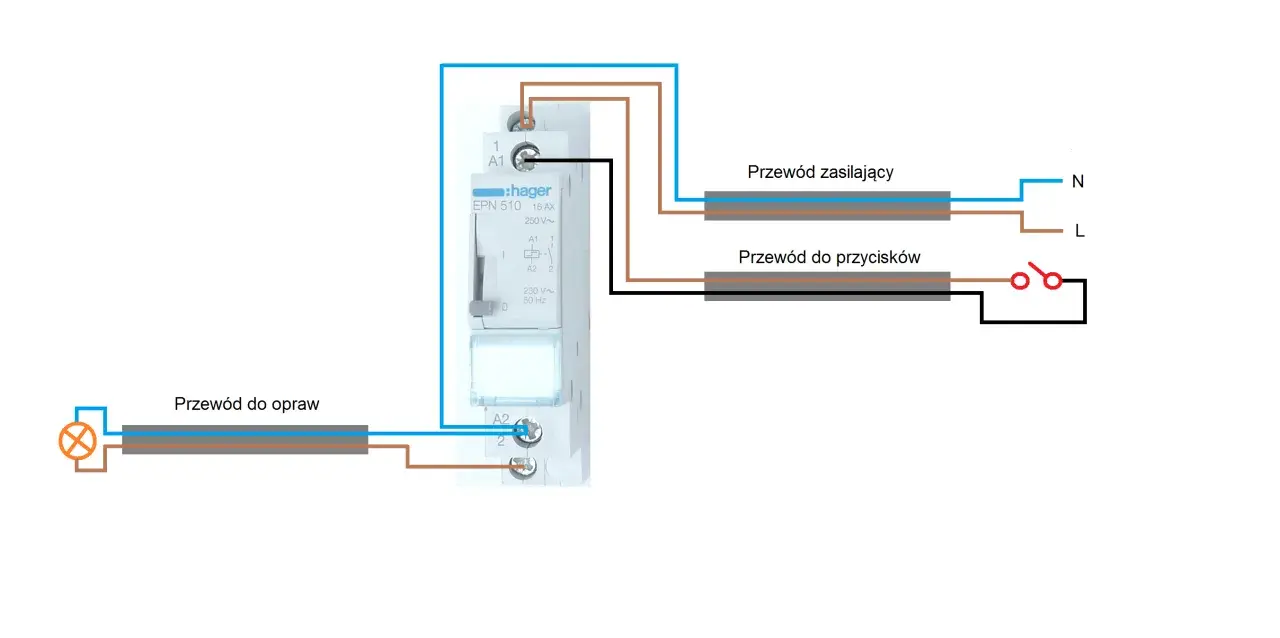

Schemat elektryczny stycznika Hager EPN 510. Pokazuje podłączenie zasilania, przycisków i oprawy oświetleniowej.

Spis treści

Styczniki Hager to serce wielu nowoczesnych instalacji elektrycznych, odpowiedzialne za bezpieczne i niezawodne sterowanie obwodami o znacznym obciążeniu. Choć na pierwszy rzut oka mogą wydawać się skomplikowane, zrozumienie ich działania i zasad podłączania jest kluczowe dla każdego, kto zajmuje się elektryką. W tym przewodniku przyjrzymy się bliżej stycznikom Hager, rozwiejemy wszelkie wątpliwości dotyczące ich zastosowania i podpowiemy, jak samodzielnie wykonać poprawne podłączenie, dbając przy tym o najwyższe standardy bezpieczeństwa.

Dlaczego zwykły włącznik to za mało? Wprowadzenie do świata styczników Hager

W codziennym życiu spotykamy się z niezliczoną ilością urządzeń elektrycznych, a ich włączanie i wyłączanie zazwyczaj kojarzy nam się z prostym przełącznikiem. Jednak w przypadku obwodów o dużym poborze prądu, takich jak te zasilające ogrzewanie, potężne systemy oświetleniowe czy silniki elektryczne, tradycyjne włączniki stają się niewystarczające. Ich styki nie są przystosowane do przenoszenia tak dużych natężeń, co szybko prowadziłoby do ich przegrzania, uszkodzenia, a w skrajnych przypadkach nawet do pożaru. Tutaj właśnie na scenę wkraczają styczniki Hager specjalistyczne urządzenia, które przejmują rolę "pośrednika" między obwodem sterującym a obwodem głównym, umożliwiając bezpieczne zarządzanie nawet najbardziej wymagającymi instalacjami.

Czym jest stycznik i kiedy jego zastosowanie jest absolutnie konieczne?

Stycznik, mówiąc najprościej, to rodzaj elektromagnetycznego przełącznika. Składa się z cewki sterującej i zestawu styków roboczych. Kiedy przez cewkę przepływa prąd sterujący, generuje ona pole magnetyczne, które zamyka lub otwiera styki robocze. W ten sposób niewielki prąd sterujący może kontrolować przepływ znacznie większego prądu w obwodzie głównym. Zastosowanie stycznika jest absolutnie konieczne, gdy obciążenie przekracza możliwości zwykłego włącznika (zazwyczaj powyżej kilku amperów, choć dokładne wartości zależą od typu przełącznika). Jest również niezbędny, gdy chcemy sterować obwodem z wielu miejsc jednocześnie, zautomatyzować jego działanie za pomocą zewnętrznych urządzeń (jak zegary czy czujniki), lub gdy potrzebujemy separacji obwodu sterującego od obwodu wykonawczego dla zwiększenia bezpieczeństwa.

Budowa i kluczowe oznaczenia: Jak bezbłędnie czytać symbole na styczniku Hager (A1, A2, NO, NC)?

Zrozumienie budowy stycznika to pierwszy krok do jego poprawnego podłączenia. Centralnym elementem jest cewka sterująca, do której podłączamy napięcie sterujące. Zaciski tej cewki są zazwyczaj oznaczone jako A1 i A2. To właśnie przez cewkę przepływa prąd, który inicjuje proces przełączania. Następnie mamy styki główne, zwane też roboczymi. To one fizycznie zamykają lub otwierają obwód zasilający odbiornik. Najczęściej są one oznaczone parami liczb, np. 1/2, 3/4, 5/6, lub symbolami L1/T1, L2/T2, L3/T3. W zależności od typu stycznika, styki te mogą być typu NO (Normally Open normalnie otwarte), co oznacza, że są one rozwarte, gdy cewka nie jest zasilana, lub NC (Normally Closed normalnie zamknięte), czyli są zwarte w stanie spoczynku. Wiele styczników posiada również styki pomocnicze (również NO lub NC), które służą do sygnalizacji stanu stycznika lub do tworzenia bardziej złożonych układów sterowania.

Przegląd popularnych serii styczników Hager (ESC, ETC) – który do czego służy?

Marka Hager oferuje kilka serii styczników, z których najpopularniejsze w zastosowaniach domowych i małych instalacjach komercyjnych to serie ESC i ETC. Styczniki z serii ESC (np. ESC225, ESC440) to standardowe, wszechstronne urządzenia, idealne do sterowania oświetleniem, ogrzewaniem czy wentylacją. Dostępne są w różnych konfiguracjach styków i napięć cewek. Z kolei seria ETC często obejmuje styczniki o podwyższonej niezawodności lub specjalnych cechach, takich jak cicha praca, co czyni je doskonałym wyborem do zastosowań, gdzie komfort akustyczny jest priorytetem, na przykład w sypialniach czy pokojach hotelowych. Wybór konkretnej serii i modelu zależy od wymagań instalacji, mocy podłączanych odbiorników oraz preferencji dotyczących funkcjonalności.

Przejdźmy teraz do praktycznej strony schematów podłączenia. Prawidłowo wykonany schemat to gwarancja bezpiecznej i bezawaryjnej pracy stycznika.

Stycznik Hager – Schematy podłączeń, które musisz znać

W tej części skupimy się na praktycznych aspektach podłączania styczników Hager. Przedstawione schematy pomogą Ci zrozumieć, jak w prosty i bezpieczny sposób skonfigurować stycznik do najpopularniejszych zastosowań. Pamiętaj, że każdy schemat wymaga precyzyjnego wykonania, a wszelkie wątpliwości należy konsultować z wykwalifikowanym elektrykiem.

Schemat podstawowy: Sterowanie oświetleniem lub gniazdem za pomocą jednego włącznika

Najprostszy układ wykorzystuje stycznik do sterowania obwodem oświetleniowym lub pojedynczym gniazdem elektrycznym za pomocą standardowego włącznika jednobiegunowego. Oto jak to zrobić krok po kroku:

  1. Zasilanie fazowe (L) z obwodu głównego podłącz do jednego z zacisków wejściowych styku głównego stycznika (np. L1).
  2. Przewód fazowy wychodzący z drugiego zacisku wyjściowego styku głównego (np. T1) poprowadź do oświetlenia lub gniazda.
  3. Przewód neutralny (N) z obwodu głównego podłącz bezpośrednio do oświetlenia lub gniazda (nie przechodzi przez stycznik).
  4. Napięcie sterujące (np. 230V z obwodu oświetleniowego lub dedykowanego obwodu sterującego) podłącz do zacisków cewki sterującej stycznika: jeden przewód do A1, drugi do A2.
  5. Włącznik jednobiegunowy umieść w obwodzie sterującym. Podłącz jeden zacisk włącznika do przewodu fazowego zasilającego cewkę (np. z punktu przed stycznikiem), a drugi zacisk włącznika do zacisku A1 cewki. Zacisk A2 cewki połącz z przewodem neutralnym (N) obwodu sterującego.

Po wciśnięciu włącznika, prąd popłynie przez cewkę, która zamknie styki główne, zasilając tym samym oświetlenie lub gniazdo.

Schemat dla oszczędnych: Jak połączyć stycznik z zegarem sterującym lub automatem zmierzchowym?

Automatyzacja sterowania oświetleniem czy innymi urządzeniami jest bardzo wygodna. W przypadku wykorzystania zegara sterującego lub automatu zmierzchowego, urządzenie to przejmuje rolę włącznika, sterując cewką stycznika. Schemat wygląda następująco:

Obwód główny (zasilanie odbiornika) podłączamy do styków głównych stycznika (np. L1 do 1, wyjście z 2 do odbiornika) tak samo, jak w przypadku podstawowego schematu. Kluczowa zmiana dotyczy obwodu sterującego. Napięcie sterujące (np. 230V) podłączamy do wejścia zegara sterującego lub automatu zmierzchowego. Z kolei wyjście sterujące z tych urządzeń (które załącza się w zaprogramowanych godzinach lub po zmroku) podłączamy do zacisków cewki stycznika (A1 i A2). W ten sposób, gdy zegar lub automat "zadecyduje" o załączeniu, poda napięcie na cewkę stycznika, która zamknie styki główne i włączy odbiornik.

Schemat dla wygody: Sterowanie z wielu miejsc za pomocą przycisków dzwonkowych i przekaźnika bistabilnego

Sterowanie oświetleniem na klatce schodowej z kilku miejsc za pomocą zwykłych łączników schodowych jest możliwe, ale dla wygody i możliwości rozbudowy często stosuje się rozwiązanie z przyciskami dzwonkowymi (chwilowymi) i przekaźnikiem bistabilnym, który współpracuje ze stycznikiem. W tym układzie:

Przycisk dzwonkowy działa na zasadzie impulsów. Po naciśnięciu, wysyła krótki impuls do przekaźnika bistabilnego. Przekaźnik ten, dzięki swojej budowie, zapamiętuje ostatni impuls i odpowiednio przełącza swoje styki. Jedne ze styków przekaźnika bistabilnego są wykorzystywane do sterowania cewką stycznika (podłączamy je do zacisków A1 i A2). Kiedy przekaźnik bistabilny załączy obwód sterujący stycznika, ten zamknie swoje styki główne i włączy odbiornik (np. oświetlenie). Ponowne naciśnięcie przycisku dzwonkowego wysyła kolejny impuls, który powoduje przełączenie przekaźnika bistabilnego, wyłączenie obwodu sterującego stycznika, a tym samym wyłączenie odbiornika. Rozwiązanie to pozwala na intuicyjne sterowanie z dowolnej liczby przycisków.

Schemat dla dużej mocy: Podłączenie stycznika trójfazowego do silnika lub płyty indukcyjnej

Sterowanie urządzeniami trójfazowymi, takimi jak silniki elektryczne czy płyty indukcyjne, wymaga zastosowania styczników trójfazowych. Różnią się one od styczników jednofazowych przede wszystkim liczbą styków głównych zazwyczaj posiadają trzy pary styków (np. 1/2, 3/4, 5/6), które są przeznaczone do podłączenia każdej z faz. Schemat podłączenia wygląda następująco:

Trzy przewody fazowe zasilania (L1, L2, L3) podłączamy do odpowiednich zacisków wejściowych styków głównych stycznika (np. L1 do 1, L2 do 3, L3 do 5). Z zacisków wyjściowych (np. T1, T2, T3 czyli 2, 4, 6) prowadzimy przewody fazowe do silnika lub płyty indukcyjnej. Obwód sterujący cewką stycznika (A1, A2) podłączamy analogicznie jak w przypadku stycznika jednofazowego, pamiętając o odpowiednim napięciu sterującym. Kluczowe jest dobranie stycznika o odpowiednim prądzie znamionowym dla każdej z faz, aby zapewnić bezpieczne działanie układu.

Nawet najlepszy schemat i staranne podłączenie nie uchronią nas przed potencjalnymi problemami, jeśli nie będziemy przestrzegać podstawowych zasad bezpieczeństwa.

Najczęstsze błędy i problemy przy montażu – jak ich uniknąć?

Praca z elektrycznością wymaga szczególnej ostrożności. Nawet drobne błędy przy montażu styczników mogą prowadzić do nieprawidłowego działania instalacji, a co gorsza, stwarzać realne zagrożenie. W tej sekcji przyjrzymy się najczęściej spotykanym problemom i podpowiemy, jak ich unikać, aby zapewnić bezpieczeństwo i niezawodność.

"Mój stycznik głośno buczy! " – szybka diagnoza i proste rozwiązania problemu

Głośna praca stycznika, często opisywana jako "buczenie", to jeden z najczęstszych sygnałów, że coś jest nie tak. Oto możliwe przyczyny i sposoby ich rozwiązania:

  • Zanieczyszczenie rdzenia elektromagnesu: Kurz, pył lub drobne zanieczyszczenia mogą gromadzić się między elementami rdzenia, uniemożliwiając jego prawidłowe domknięcie. Rozwiązanie: Odłącz zasilanie i delikatnie oczyść rdzeń sprężonym powietrzem lub suchą szmatką. Czasami pomocne może być lekkie przetarcie papierem ściernym o drobnej gradacji.
  • Zbyt niskie napięcie sterujące: Jeśli napięcie podawane na cewkę jest niższe od nominalnego, elektromagnes może nie być w stanie utrzymać rdzenia w pełnym dociśnięciu, co powoduje wibracje i buczenie. Rozwiązanie: Sprawdź napięcie w obwodzie sterującym za pomocą multimetru. Upewnij się, że jest ono zgodne z wymaganiami cewki stycznika.
  • Uszkodzenie mechaniczne: W rzadkich przypadkach buczenie może być objawem uszkodzenia mechanicznego elementów stycznika. Rozwiązanie: W takim przypadku zazwyczaj konieczna jest wymiana stycznika.
  • Niewłaściwy typ stycznika: Niektóre starsze lub tańsze modele styczników mogą być naturalnie głośniejsze. Rozwiązanie: Jeśli hałas jest uciążliwy, rozważ wymianę na stycznik cichy (np. z serii ESC "S" lub ETC).

Błędne podłączenie cewki sterującej – jakie są konsekwencje i jak to naprawić?

Nieprawidłowe podłączenie cewki sterującej, czyli zamiana zacisków A1 i A2, zazwyczaj nie prowadzi do natychmiastowego uszkodzenia stycznika, ale może skutkować jego nieprawidłowym działaniem. Jeśli podłączymy cewkę do niewłaściwego napięcia (np. 230V zamiast 24V), może dojść do jej przepalenia. Konsekwencje błędnego podłączenia mogą obejmować:

  • Brak reakcji stycznika: Jeśli cewka nie otrzymuje odpowiedniego napięcia lub jest podłączona w obwodzie, który nie jest załączany, stycznik po prostu nie zadziała.
  • Uszkodzenie cewki: Podłączenie cewki do napięcia wyższego niż nominalne lub do niewłaściwego rodzaju prądu (np. AC zamiast DC) może spowodować jej przegrzanie i spalenie.
  • Nieprawidłowe działanie styków pomocniczych: Jeśli stycznik posiada styki pomocnicze, ich stan (otwarty/zamknięty) może być nieprawidłowy w stosunku do oczekiwań.
Aby uniknąć tych problemów, zawsze dokładnie sprawdzaj oznaczenia zacisków A1 i A2 na obudowie stycznika oraz upewnij się, że napięcie sterujące jest zgodne z wymaganiami producenta. Weryfikacja poprawności podłączenia może być dokonana poprzez pomiar napięcia na zaciskach cewki w momencie, gdy obwód sterujący powinien być aktywny.

Przeciążenie styków roboczych – dlaczego to niebezpieczne i jak się przed tym chronić?

Przeciążenie styków roboczych stycznika jest jednym z najpoważniejszych zagrożeń. Oznacza to, że przez styki przepływa prąd o natężeniu większym, niż są one w stanie bezpiecznie przenieść. Skutki mogą być katastrofalne:

  • Przegrzanie styków: Prowadzi do ich stopienia, spieczenia, a nawet całkowitego zniszczenia.
  • Ryzyko pożaru: Wysoka temperatura generowana przez przeciążenie może zapalić izolację przewodów lub materiały znajdujące się w pobliżu.
  • Uszkodzenie odbiornika: Niestabilne połączenie spowodowane uszkodzonymi stykami może prowadzić do nieprawidłowego działania lub uszkodzenia podłączonego urządzenia.

Aby chronić styki przed przeciążeniem, kluczowe jest prawidłowe dobranie stycznika do mocy obciążenia. Zawsze należy wybierać stycznik o prądzie znamionowym wyższym niż maksymalny prąd pobierany przez odbiornik. Ponadto, stycznik powinien być zabezpieczony odpowiednim zabezpieczeniem nadprądowym (bezpiecznikiem lub wyłącznikiem nadprądowym), które zadziała w przypadku wystąpienia zbyt dużego prądu, chroniąc tym samym zarówno stycznik, jak i całą instalację.

Przeczytaj również: Przekaźnik beznapięciowy - Zrozum działanie i unikaj błędów

Niezbędne zasady bezpieczeństwa: O czym nigdy nie możesz zapomnieć pracując ze stycznikiem?

Praca z instalacjami elektrycznymi, a w szczególności z elementami takimi jak styczniki, wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Oto najważniejsze z nich:

  • Zawsze odłącz zasilanie: Przed rozpoczęciem jakichkolwiek prac przy styczniku lub w jego obwodzie, upewnij się, że główne zasilanie zostało odłączone. Sprawdź brak napięcia za pomocą próbnika napięcia lub multimetru.
  • Używaj odpowiednich narzędzi: Stosuj narzędzia izolowane, przeznaczone do prac elektrycznych.
  • Stosuj środki ochrony osobistej: Rękawice izolacyjne, okulary ochronne to podstawa.
  • Nie pracuj w wilgotnym środowisku: Wilgoć znacząco zwiększa ryzyko porażenia prądem.
  • Zrozum schemat: Zanim zaczniesz podłączać przewody, dokładnie przeanalizuj schemat instalacji.
  • Nie przeciążaj: Dobieraj styczniki i zabezpieczenia zgodnie z mocą odbiorników.
  • W razie wątpliwości wezwij fachowca: Jeśli nie masz pewności co do swoich umiejętności lub napotykasz nieprzewidziane problemy, zawsze skonsultuj się z wykwalifikowanym elektrykiem.
Pamiętaj, że nieprawidłowe podłączenie instalacji elektrycznej stwarza poważne zagrożenie. W razie wątpliwości zawsze skonsultuj się z wykwalifikowanym elektrykiem.

Prawidłowe dobranie stycznika do konkretnego zastosowania jest równie ważne, jak jego poprawne podłączenie. Odpowiednio dobrany element zapewni bezpieczeństwo i długowieczność całej instalacji.

Jak perfekcyjnie dobrać stycznik Hager do swojej instalacji?

Wybór odpowiedniego stycznika Hager to kluczowy etap planowania instalacji elektrycznej. Nieprawidłowy dobór może prowadzić do przegrzewania, awarii, a nawet niebezpiecznych sytuacji. Aby ułatwić Ci to zadanie, omówimy najważniejsze parametry, na które należy zwrócić uwagę, aby dopasować stycznik idealnie do Twoich potrzeb.

Prąd znamionowy (A) i liczba styków – jak dopasować stycznik do mocy urządzeń?

Prąd znamionowy styku roboczego to podstawowy parametr określający, jaki maksymalny prąd może bezpiecznie przez niego przepływać. Jest on wyrażany w amperach (A) i jest kluczowy przy doborze stycznika. Aby dobrać właściwy prąd znamionowy, musisz znać moc urządzenia, którym będziesz sterować. Pamiętaj, że zawsze należy wybierać stycznik z zapasem jego prąd znamionowy powinien być o około 20-25% wyższy niż maksymalny prąd pobierany przez odbiornik. Na przykład, jeśli Twoje oświetlenie pobiera 10A, wybierz stycznik o prądzie znamionowym co najmniej 12.5A, a najlepiej 16A lub 20A. Liczba i konfiguracja styków to kolejny ważny aspekt. Standardowe styczniki posiadają np. 2 styki NO (dwa normalnie otwarte), co wystarcza do sterowania jednym obwodem. Bardziej złożone instalacje mogą wymagać styczników z większą liczbą styków, np. 4NO, lub kombinacją styków NO i NC, w zależności od potrzeb sterowania i automatyki.

Napięcie cewki (230V vs 24V) – kluczowa różnica wpływająca na schemat sterowania

Napięcie cewki sterującej to parametr, który decyduje o tym, jakim napięciem musimy zasilić cewkę, aby stycznik zadziałał. Najczęściej spotykane napięcia to 230V AC (standardowe napięcie sieciowe) oraz 24V AC/DC (niskie napięcie, często stosowane w systemach automatyki budynkowej lub tam, gdzie wymagane jest zwiększone bezpieczeństwo). Wybór napięcia cewki ma bezpośredni wpływ na schemat sterowania. Jeśli używasz stycznika z cewką 230V, obwód sterujący będzie zasilany z tej samej sieci co obwód główny (choć często przez dodatkowy wyłącznik lub przekaźnik). W przypadku cewki 24V, potrzebujesz dodatkowego źródła zasilania (np. transformatora) do obwodu sterującego. Napięcie cewki musi być zawsze zgodne z napięciem dostępnym w obwodzie sterującym, aby zapewnić prawidłowe działanie i uniknąć uszkodzenia.

Stycznik standardowy czy cichy? Kiedy warto zainwestować w komfort akustyczny?

Tradycyjne styczniki, zwłaszcza te starszego typu, mogą generować słyszalne kliknięcie podczas przełączania, a czasami także nieprzyjemne buczenie. Dla wielu zastosowań nie stanowi to problemu, jednak w miejscach, gdzie cisza jest priorytetem, warto rozważyć styczniki ciche. Marka Hager oferuje modele z serii ESC (często oznaczone literą "S" w nazwie) oraz całą gamę styczników z serii ETC, które zostały zaprojektowane z myślą o minimalizacji hałasu. Są one idealne do montażu w sypialniach, pokojach dziecięcych, gabinetach, biurach czy hotelach, gdzie głośna praca urządzeń elektrycznych mogłaby zakłócać spokój. Choć styczniki ciche mogą być nieco droższe od ich standardowych odpowiedników, komfort akustyczny, jaki zapewniają, często jest wart dodatkowej inwestycji.

Źródło:

[1]

https://www.elektroda.pl/rtvforum/topic1724892.html

[2]

https://www.elektroda.pl/rtvforum/topic2752742.html

[3]

https://www.elektroda.pl/rtvforum/topic3714367.html

FAQ - Najczęstsze pytania

A1 i A2 to zaciski cewki sterującej; podaje się tam napięcie sterujące. NO to styki normalnie otwarte, łączące się po załączeniu, NC to styki normalnie zamknięte. Styki robocze często oznaczone są 1/2 lub L1/T1.

Gdy obciążenie przekracza możliwości zwykłego włącznika lub potrzebne jest zdalne/automatyczne sterowanie (zegary, przekaźniki, sterowanie z wielu miejsc).

Podstawowy schemat do oświetlenia, schemat z zegarem/automatem zmierzchowym, schemat z przyciskami dzwonkowymi i przekaźnikiem bistabilnym oraz konfiguracje do silników i instalacji trójfazowych.

Przyczyny: zanieczyszczenie rdzenia, zbyt niskie napięcie cewki, uszkodzenie mechaniczne. Rozwiązania: odłączenie zasilania, czyszczenie rdzenia, kontrola napięcia, wymiana stycznika.
