Styk bezpotencjałowy - Jak podłączyć i nie uszkodzić sprzętu?

Styk bezpotencjałowy, znany również jako styk „suchy” lub beznapięciowy, jest fundamentalnym elementem w nowoczesnej elektryce i automatyce. Jego kluczową cechą jest galwaniczna izolacja od obwodu sterującego, co oznacza, że nie podaje własnego napięcia, a jedynie działa jak niezależny przełącznik. Zrozumienie jego działania jest niezbędne do prawidłowego i bezpiecznego podłączania różnorodnych urządzeń, od systemów grzewczych po zaawansowane rozwiązania inteligentnego domu, zapobiegając kosztownym błędom i zapewniając niezawodność instalacji.

Styk bezpotencjałowy – czym jest i dlaczego musisz to wiedzieć przed podłączeniem czegokolwiek?

Styk bezpotencjałowy, określany również jako styk „suchy” (dry contact) lub beznapięciowy, to styk elektryczny, który jest galwanicznie (elektrycznie) odizolowany od obwodu sterującego, który powoduje jego przełączanie (np. od cewki przekaźnika). Oznacza to, że na jego zaciskach nie pojawia się żadne napięcie pochodzące z samego urządzenia sterującego. Działa on jak niezależny włącznik, który jedynie zwiera lub rozwiera podłączony do niego zewnętrzny obwód.

Kluczowa różnica: styk bezpotencjałowy a napięciowy – jak uniknąć kosztownej pomyłki?

Podstawowa różnica między stykiem bezpotencjałowym a napięciowym („mokrym”) jest fundamentalna dla bezpieczeństwa i prawidłowego działania podłączanych urządzeń. Styk napięciowy na swoim wyjściu podaje konkretne napięcie może to być standardowe 230V AC z sieci, albo niższe napięcie stałe, na przykład 24V DC. Tymczasem styk bezpotencjałowy nie dostarcza żadnego napięcia. Działa on wyłącznie jako przekaźnik sygnału, zwarcie lub rozwarcie obwodu zewnętrznego. Pomyłka w tym miejscu może mieć katastrofalne skutki podanie napięcia 230V na wejście, które oczekuje jedynie sygnału bezpotencjałowego, niemal na pewno doprowadzi do uszkodzenia elektroniki sterującej, co może skutkować kosztowną naprawą lub koniecznością wymiany całego urządzenia. Zrozumienie tej subtelnej, lecz kluczowej różnicy jest absolutnie podstawą przed rozpoczęciem jakichkolwiek prac instalacyjnych.

Anatomia styku bezpotencjałowego: Jak poprawnie czytać oznaczenia COM, NO, NC?

Aby prawidłowo podłączyć urządzenie wykorzystujące styk bezpotencjałowy, musisz rozumieć jego podstawowe oznaczenia. Najczęściej spotkasz się z trzema zaciskami: COM (Common), NO (Normally Open) i NC (Normally Closed). Zacisk COM to punkt wspólny, do którego podłączamy jeden z przewodów obwodu zewnętrznego. Zacisk NO jest normalnie otwarty, co oznacza, że w stanie spoczynku (gdy przekaźnik nie jest aktywowany, np. przez podanie napięcia na cewkę) obwód między COM a NO jest przerwany. Dopiero po aktywacji przekaźnika, styk ten zwiera się, zamykając obwód. Z kolei zacisk NC jest normalnie zamknięty w stanie spoczynku obwód między COM a NC jest zwarty, a po aktywacji przekaźnika zostaje rozwarty. Wybór między NO a NC zależy od logiki działania, jaką chcemy osiągnąć czy chcemy, aby obwód był normalnie zamknięty i otwierał się pod wpływem sygnału, czy normalnie otwarty i zamykał się.

Gdzie tkwi sekret popularności styków bezpotencjałowych? Najważniejsze zalety

Popularność styków bezpotencjałowych nie jest dziełem przypadku. Ich uniwersalność i wysoki poziom bezpieczeństwa sprawiają, że są one chętnie wybierane przez producentów i instalatorów w wielu różnych dziedzinach. Pozwalają one na tworzenie elastycznych i bezpiecznych połączeń, które byłyby niemożliwe do zrealizowania przy użyciu innych typów styków.

Bezpieczeństwo przede wszystkim: rola separacji galwanicznej w ochronie Twoich urządzeń

Uniwersalność w praktyce: jeden styk, wiele napięć – od 5V DC do 230V AC

Styk bezpotencjałowy otwiera drzwi do łączenia urządzeń pracujących na zupełnie różnych poziomach napięć. Wyobraźmy sobie inteligentny przekaźnik, taki jak popularny Shelly 1, który jest zasilany standardowym napięciem 230V AC. Jednocześnie jego wyjście bezpotencjałowe może być wykorzystane do sterowania obwodem bramy garażowej pracującej na niskim napięciu 24V DC. Bez styku bezpotencjałowego takie połączenie byłoby niemożliwe lub wymagałoby skomplikowanych i potencjalnie niebezpiecznych konwerterów. Dzięki tej uniwersalności możemy integrować ze sobą systemy o różnym charakterze, tworząc spójne i funkcjonalne rozwiązania, bez obawy o niekompatybilność napięciową.

Dlaczego producenci kotłów i bram tak często wymagają tego rozwiązania?

Producenci kotłów grzewczych, pomp ciepła, sterowników bram czy systemów alarmowych od lat stawiają na wejścia bezpotencjałowe z kilku kluczowych powodów. Po pierwsze, jest to gwarancja bezpieczeństwa dla ich własnych, często bardzo zaawansowanych i drogich układów sterujących. Podanie na wejście termostatu napięcia 230V, gdy producent przewidział jedynie sygnał bezpotencjałowy, mogłoby spowodować natychmiastowe uszkodzenie. Po drugie, uniwersalność stosując standardowe wejście bezpotencjałowe, ich produkty mogą współpracować z szeroką gamą urządzeń sterujących dostępnych na rynku, niezależnie od tego, jakim napięciem zasilana jest cewka przekaźnika w tym urządzeniu. Pozwala to na większą swobodę instalacyjną i zadowolenie klienta.

Schematy podłączeń, na które czekałeś: Krok po kroku z przykładami

Zrozumienie teorii to jedno, ale praktyczne zastosowanie jest kluczem do sukcesu. Poniżej przedstawiam najpopularniejsze scenariusze podłączeń z wykorzystaniem styków bezpotencjałowych. Pamiętaj, że zawsze należy dokładnie zapoznać się z instrukcją obsługi konkretnego urządzenia i w razie wątpliwości skonsultować się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest najważniejsze!

Schemat 1: Podłączenie termostatu pokojowego do kotła gazowego – najczęstszy scenariusz w polskich domach

Większość nowoczesnych kotłów gazowych, ale także pomp ciepła, posiada dedykowane wejście do podłączenia termostatu pokojowego. Zazwyczaj jest to wejście bezpotencjałowe, które oczekuje sygnału zwarcia lub rozwarcia. W przypadku tradycyjnych termostatów, po osiągnięciu zadanej temperatury, termostat zwiera obwód między zaciskami COM i NO, sygnalizując kotłowi, że należy wyłączyć grzanie. Jeśli chcemy, aby kocioł grzał, gdy temperatura spadnie poniżej zadanej, podłączamy termostat tak, aby zwierał obwód, gdy jest potrzebne grzanie.

1. Zlokalizuj w kotle wejście termostatu zazwyczaj oznaczone jako „TERMOSTAT”, „ZASILANIE”, „REGULATOR” lub podobnie. W instrukcji kotła znajdź informację, czy jest to wejście bezpotencjałowe.
2. Zlokalizuj zaciski w termostacie pokojowym. Zazwyczaj są one oznaczone jako COM (wspólny) i NO (normalnie otwarty) lub NC (normalnie zamknięty). W większości przypadków do kotła podłączamy COM i NO.
3. Odłącz zasilanie od kotła i termostatu.
4. Podłącz jeden przewód z zacisku COM termostatu do jednego z zacisków wejścia termostatu w kotle.
5. Podłącz drugi przewód z zacisku NO termostatu do drugiego zacisku wejścia termostatu w kotle.
6. Upewnij się, że połączenia są stabilne i izolowane.
7. Włącz zasilanie i przetestuj działanie systemu.

W przypadku inteligentnych termostatów, proces może wyglądać podobnie, choć często wymaga dodatkowej konfiguracji przez aplikację mobilną. Kluczowe jest jednak nadal poprawne podłączenie styków bezpotencjałowych do kotła.

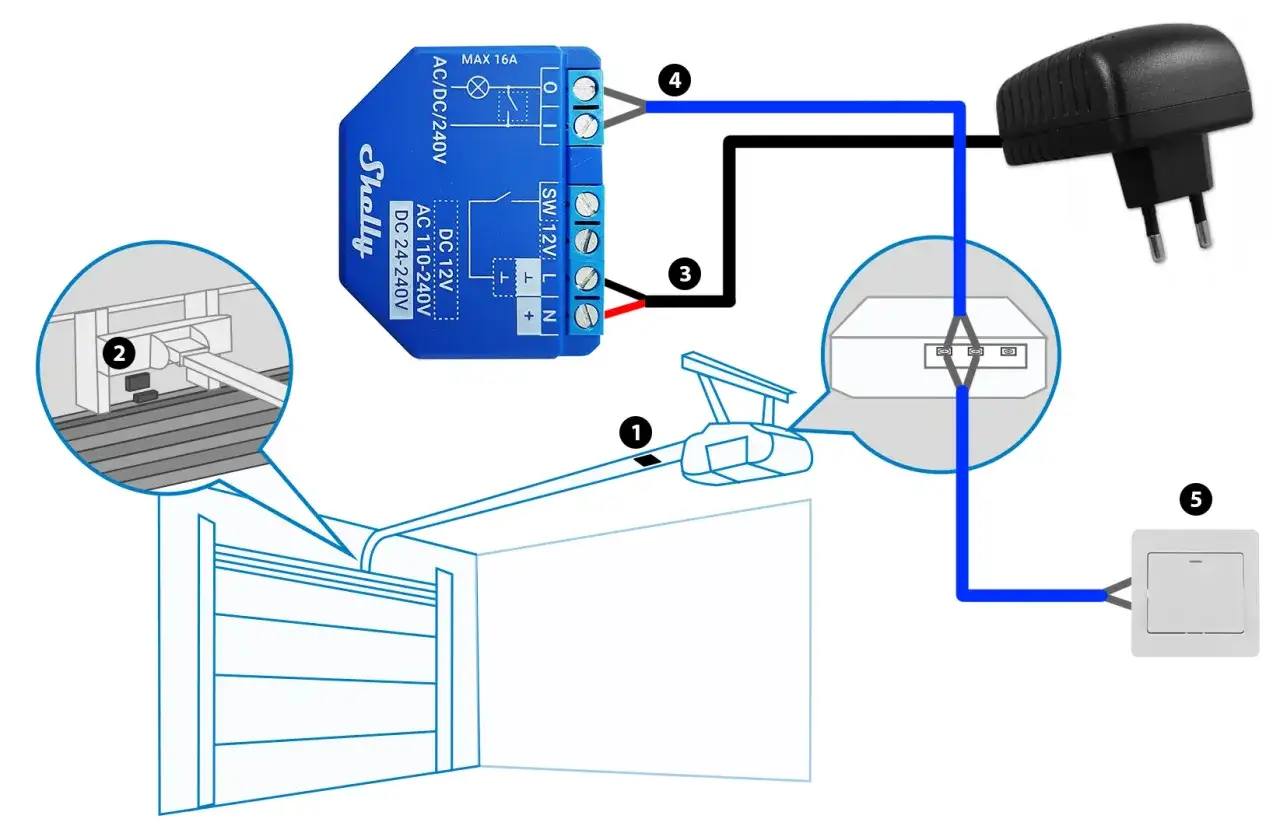

Schemat 2: Sterowanie bramą garażową lub wjazdową za pomocą inteligentnego przekaźnika (np. Shelly 1)

Inteligentne przekaźniki, takie jak Shelly 1 czy Shelly Plus 1, są idealnym rozwiązaniem do zdalnego sterowania bramą garażową lub wjazdową. Sam przekaźnik jest zazwyczaj zasilany napięciem sieciowym 230V AC, ale jego wyjście bezpotencjałowe służy do symulacji naciśnięcia przycisku na istniejącym sterowniku bramy. W ten sposób możemy sterować bramą za pomocą aplikacji mobilnej, harmonogramów czy nawet asystentów głosowych.

1. Zlokalizuj w centrali sterującej bramy garażowej wejście do podłączenia przycisku „domofonowego” lub „zewnętrznego sterownika”. Zazwyczaj są to dwa zaciski, które po zwarciu uruchamiają funkcję bramy (np. otwarcie/zamknięcie).
2. Podłącz zasilanie do inteligentnego przekaźnika (np. Shelly 1) zgodnie z jego instrukcją.
3. Odłącz zasilanie od centrali bramy.
4. Podłącz jeden przewód z zacisku COM wyjścia bezpotencjałowego przekaźnika do jednego z zacisków wejścia sterującego bramy.
5. Podłącz drugi przewód z zacisku NO wyjścia bezpotencjałowego przekaźnika do drugiego zacisku wejścia sterującego bramy.
6. Upewnij się, że przekaźnik jest prawidłowo skonfigurowany w sieci Wi-Fi i sparowany z aplikacją.
7. Włącz zasilanie i przetestuj działanie bramy za pomocą aplikacji.

Ważne: Upewnij się, że przekaźnik jest w stanie dostarczyć odpowiedni prąd do obwodu sterującego bramy. Zazwyczaj jest to niewielkie obciążenie, więc większość przekaźników sobie poradzi.

Schemat 3: Wykorzystanie styku bezpotencjałowego do sterowania oświetleniem o innym napięciu

Styk bezpotencjałowy jest nieoceniony, gdy chcemy sterować oświetleniem zasilanym innym napięciem niż napięcie sterujące. Przykładem może być sterowanie taśmą LED 12V DC za pomocą przekaźnika zasilanego 230V AC. W tym scenariuszu przekaźnik nie zasila bezpośrednio taśmy LED, ale załącza zasilacz, który dopiero dostarcza napięcie do taśmy. Jest to bezpieczne i uniwersalne rozwiązanie.

1. Wybierz przekaźnik z wyjściem bezpotencjałowym o odpowiedniej obciążalności prądowej dla zasilacza taśmy LED.
2. Podłącz zasilanie do cewki przekaźnika (np. 230V AC).
3. Zlokalizuj zaciski COM i NO/NC wyjścia bezpotencjałowego przekaźnika.
4. Podłącz przewód z jednego zacisku wyjścia zasilacza taśmy LED do zacisku COM przekaźnika.
5. Podłącz przewód z drugiego zacisku wyjścia zasilacza taśmy LED do zacisku NO przekaźnika.
6. Podłącz zasilanie do zasilacza taśmy LED (np. 230V AC).
7. Po włączeniu przekaźnika, jego styk bezpotencjałowy zwiera obwód zasilacza, który zaczyna podawać napięcie 12V DC na taśmę LED.

Schemat 4: Integracja z systemem alarmowym – podłączanie czujnika do centrali

Systemy alarmowe często wykorzystują styki bezpotencjałowe do komunikacji z różnymi czujnikami. Kontaktrony (czujniki otwarcia drzwi/okien) czy niektóre czujniki ruchu posiadają wyjścia, które po wykryciu zdarzenia (otwarcie, ruch) zmieniają stan swojego styku bezpotencjałowego. Centrala alarmowa dostarcza niskie napięcie do obwodu czujnika i monitoruje jego stan.

1. Zlokalizuj w centrali alarmowej wejście czujnika (np. strefę alarmową).
2. Zapoznaj się z instrukcją czujnika, aby zidentyfikować jego zaciski zasilania (jeśli są) oraz zaciski sygnałowe (zazwyczaj COM, NO lub NC).
3. Podłącz przewody zgodnie ze schematem w instrukcji centrali i czujnika. Zazwyczaj jeden przewód idzie do COM czujnika, a drugi do NO lub NC, w zależności od logiki działania (czy alarm ma być wyzwolony przy zwarciu, czy rozwarciu).
4. Centrala alarmowa sama dostarcza napięcie do obwodu czujnika, więc nie ma potrzeby podłączania dodatkowego zasilania do samego styku.
5. Skonfiguruj strefę w centrali alarmowej, przypisując jej odpowiedni typ (np. wejście natychmiastowe, opóźnione).

Najczęstsze błędy przy podłączaniu styków bezpotencjałowych i jak ich unikać

Nawet przy prostych połączeniach, łatwo o błąd, który może mieć poważne konsekwencje. Świadomość najczęstszych pułapek to pierwszy krok do bezpiecznej i prawidłowej instalacji.

Błąd #1: Podanie napięcia 230V na wejście sterujące kotła – jak nie spalić płyty głównej?

To klasyczny i najbardziej kosztowny błąd. Wejście termostatu w kotle gazowym lub pompie ciepła jest zazwyczaj zaprojektowane do odbierania sygnału bezpotencjałowego, czyli jedynie zwarcia lub rozwarcia. Podłączenie do tego wejścia napięcia 230V AC, na przykład przez pomyłkę z przewodami zasilającymi sam kocioł lub inne urządzenie, spowoduje przepięcie i niemal pewne uszkodzenie delikatnej elektroniki sterującej kotła. Zawsze, ale to zawsze, przed podłączeniem przewodów do wejścia termostatu, upewnij się, że masz do czynienia ze stykiem bezpotencjałowym, najlepiej poprzez sprawdzenie instrukcji urządzenia lub pomiar multimetrem. Używaj tylko przewodów przeznaczonych do niskiego napięcia sterującego.

Błąd #2: Pomylenie zacisków NO i NC – co się stanie i jak to szybko naprawić?

Pomylenie zacisków NO (Normally Open) i NC (Normally Closed) zazwyczaj nie prowadzi do uszkodzenia sprzętu, ale może spowodować nieprawidłowe działanie systemu. Na przykład, jeśli podłączysz termostat do kotła używając COM i NC zamiast COM i NO, kocioł będzie działał odwrotnie będzie się wyłączał, gdy temperatura spadnie, i włączał, gdy osiągnie zadany poziom. W przypadku bramy garażowej, może to oznaczać, że przycisk „otwórz” będzie zamykał bramę, a „zamknij” otwierał. Diagnoza jest prosta: jeśli system działa odwrotnie niż powinien, najprawdopodobniej pomyliłeś zaciski NO i NC. Rozwiązanie jest równie proste: odłącz zasilanie i zamień przewody między zaciskiem COM a drugim zaciskiem (NO lub NC), który podłączyłeś do urządzenia sterującego.

Błąd #3: Niewłaściwy dobór przekaźnika do obciążenia – na co zwrócić uwagę w specyfikacji?

Każdy przekaźnik, nawet ten z wyjściem bezpotencjałowym, ma określoną obciążalność prądową i napięciową dla swoich styków. Parametry te mogą być zupełnie inne niż parametry napięcia zasilającego cewkę przekaźnika. Na przykład, przekaźnik zasilany 230V AC może mieć styki bezpotencjałowe zdolne do przełączania maksymalnie 5A przy 250V AC. Jeśli próbujesz za pomocą takiego styku sterować urządzeniem pobierającym większy prąd, na przykład silnikiem lub mocnym oświetleniem, ryzykujesz jego przegrzanie, uszkodzenie lub nawet zapalenie. Zawsze sprawdzaj specyfikację techniczną przekaźnika i upewnij się, że jego styki bezpotencjałowe są odpowiednio dobrane do obciążenia, które mają przełączać.

Wybór odpowiedniego urządzenia ze stykiem bezpotencjałowym – co warto wiedzieć przed zakupem?

Rynek oferuje szeroki wachlarz urządzeń wyposażonych w styki bezpotencjałowe. Wybór odpowiedniego sprzętu zależy od Twoich potrzeb, ale warto zwrócić uwagę na kilka kluczowych aspektów, aby zapewnić kompatybilność i bezpieczeństwo.

Przekaźniki smart do puszki – przegląd popularnych modeli na polskim rynku (Shelly, Sonoff, Zamel)

Inteligentne przekaźniki dopuszkowe to serce wielu nowoczesnych instalacji smart home. Marki takie jak Shelly (np. Shelly 1, Shelly Plus 1, Shelly 2PM z funkcją wyjścia bezpotencjałowego), Sonoff (różne modele Basic, POW, TX) czy Zamel (np. seria RCR) oferują kompaktowe moduły, które można zamontować w standardowej puszce instalacyjnej. Posiadają one zazwyczaj wyjście bezpotencjałowe, które można wykorzystać do sterowania różnymi urządzeniami od oświetlenia, przez bramy, aż po systemy grzewcze. Przy wyborze warto zwrócić uwagę na maksymalne obciążenie, jakie mogą obsłużyć styki, oraz na sposób ich konfiguracji (Wi-Fi, Bluetooth, Zigbee).

Termostaty i sterowniki z wyjściem bezpotencjałowym – na co patrzeć?

Wybierając termostat pokojowy, zwłaszcza inteligentny, do współpracy z kotłem gazowym, pompą ciepła czy innym urządzeniem grzewczym, kluczowe jest sprawdzenie, czy posiada on wyjście bezpotencjałowe. Producenci często podają tę informację w specyfikacji technicznej lub na schemacie podłączenia. Szukaj oznaczeń typu „kontakt termostatu”, „wejście sterujące” i upewnij się, że jest ono opisane jako „bezpotencjałowe” lub „dry contact”. Ważna jest również czytelność instrukcji dobrze, jeśli producent jasno opisuje, które zaciski należy podłączyć do kotła i jakiego typu sygnału oczekuje.

Czy przyszłość jest bezpotencjałowa? Rola styków w erze IoT i inteligentnych budynków

W dobie dynamicznego rozwoju Internetu Rzeczy (IoT) i rosnącej popularności inteligentnych budynków, styki bezpotencjałowe odgrywają coraz ważniejszą rolę. Pozwalają one na elastyczne integrowanie ze sobą różnorodnych urządzeń i systemów, które pierwotnie nie były ze sobą kompatybilne. Dzięki nim możemy tworzyć zaawansowane scenariusze automatyki domowej, optymalizować zużycie energii i zwiększać komfort życia. Ich uniwersalność i bezpieczeństwo sprawiają, że są one naturalnym wyborem do łączenia tradycyjnej instalacji elektrycznej z nowoczesnymi, inteligentnymi rozwiązaniami.

Przeczytaj również: Jak podłączyć przekaźnik bistabilny - Schematy i porady eksperta

Dlaczego zrozumienie tego tematu jest kluczowe dla każdego instalatora i domowego majsterkowicza?

Dogłębne zrozumienie działania i poprawnego podłączania styków bezpotencjałowych jest absolutnie niezbędne dla każdego, kto zajmuje się instalacjami elektrycznymi. Niezależnie od tego, czy jesteś profesjonalnym instalatorem, czy domowym majsterkowiczem, wiedza ta pozwala na bezpieczne i efektywne realizowanie projektów. Pozwala unikać kosztownych błędów, które mogą prowadzić do uszkodzenia drogiego sprzętu. Zapewnia uniwersalność połączeń, umożliwiając integrację urządzeń różnych producentów i pracujących na różnych napięciach. Wreszcie, jest to fundament do budowania nowoczesnych, funkcjonalnych i bezpiecznych inteligentnych rozwiązań w naszych domach i budynkach.
