Ten artykuł ma na celu dostarczenie kompleksowej instrukcji krok po kroku, jak prawidłowo i bezpiecznie podłączyć silnik rolety elektrycznej z pięcioma przewodami. Dowiesz się, jak zidentyfikować każdy przewód, jakie narzędzia są potrzebne oraz jak uniknąć najczęstszych błędów, aby Twoja roleta działała bez zarzutu.

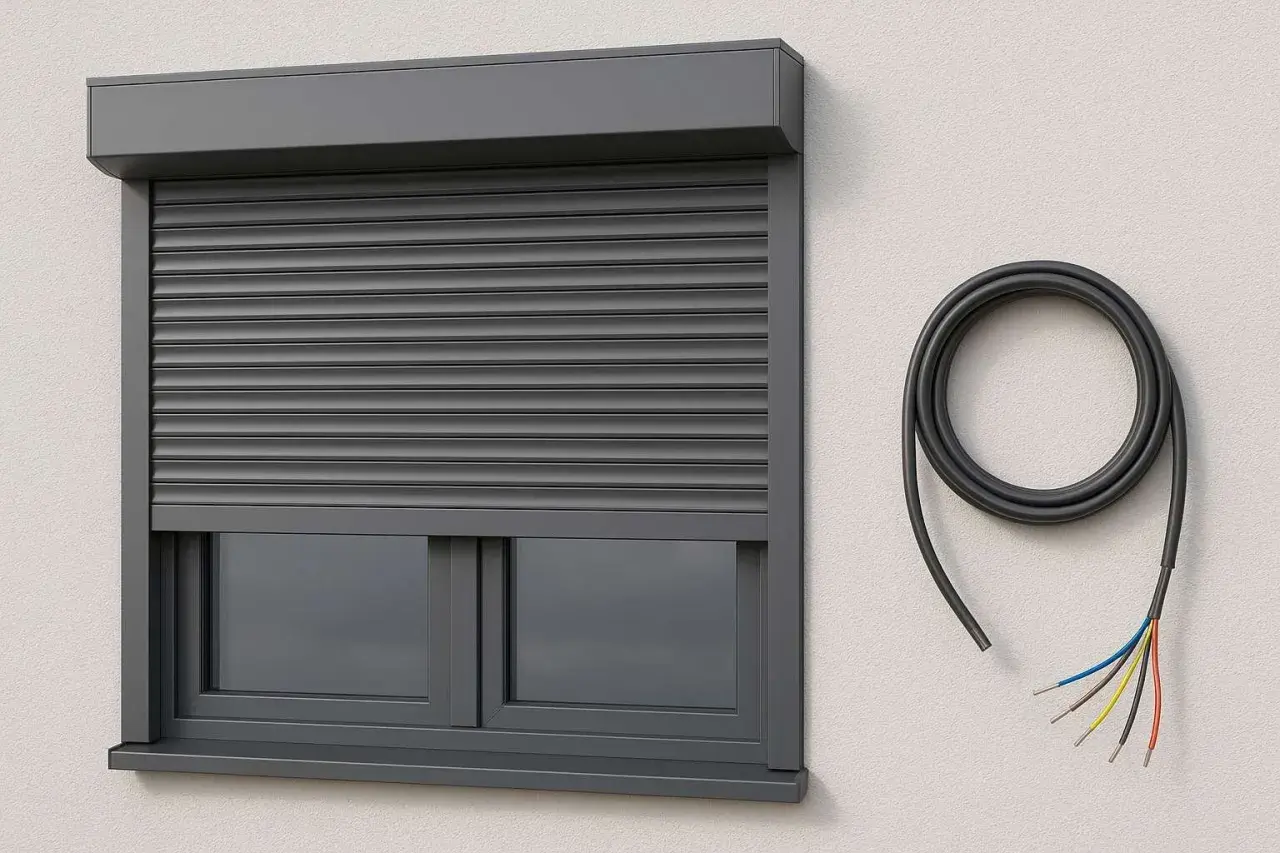

Podłączenie rolety 5 przewodowej to proste zadanie, jeśli znasz podstawy i zasady bezpieczeństwa
- Większość nowoczesnych silników rolet posiada 5 przewodów: fazowy góra (czarny), fazowy dół (brązowy), neutralny (niebieski), ochronny (żółto-zielony) oraz fazowy zasilający (szary/inny).
- Do prawidłowego i bezpiecznego podłączenia niezbędny jest specjalny włącznik żaluzjowy z mechaniczną blokadą.
- Zawsze bezwzględnie odłącz zasilanie w obwodzie i upewnij się o jego braku za pomocą próbnika napięcia przed rozpoczęciem jakichkolwiek prac.
- Przewód ochronny (PE) w kolorze żółto-zielonym jest obowiązkowy i kluczowy dla bezpieczeństwa.
- W przypadku odwrotnego działania rolety, należy zamienić miejscami przewody kierunkowe (czarny i brązowy) na zaciskach włącznika, po uprzednim odłączeniu zasilania.
Masz 5 przewodów przy rolecie i nie wiesz, co dalej? Rozwiązujemy tę zagadkę!
Dlaczego nowoczesne silniki rolet mają 5 przewodów, a nie 3 lub 4?
Instalacja pięcioprzewodowa jest obecnie standardem w Polsce dla nowoczesnych silników rolet. Dlaczego tak się stało? Otóż, pięć przewodów to nie tylko zwiększone możliwości sterowania lokalnego za pomocą dedykowanego włącznika. To przede wszystkim otwarta droga do integracji z systemami centralnego sterowania lub inteligentnego domu (smart home). Dzięki temu możesz cieszyć się większą elastycznością i funkcjonalnością, sterując roletami zdalnie, programując ich pracę czy integrując je z innymi systemami automatyki budynkowej. To przyszłościowe rozwiązanie, które znacząco podnosi komfort użytkowania.
Krótkie wyjaśnienie funkcji każdego koloru – czyli co masz w ręku?
Zanim przystąpisz do pracy, musisz wiedzieć, co oznaczają poszczególne przewody. Oto ich typowe funkcje i kolory:
- Przewód fazowy kierunkowy (GÓRA): Najczęściej w kolorze czarnym. Podanie na niego napięcia powoduje podnoszenie rolety.
- Przewód fazowy kierunkowy (DÓŁ): Zazwyczaj w kolorze brązowym. Podanie na niego napięcia powoduje opuszczanie rolety.
- Przewód neutralny (N): Zawsze w kolorze niebieskim. Jest niezbędny do zamknięcia obwodu elektrycznego i stałej pracy silnika.
- Przewód ochronny (PE): Zawsze w kolorze żółto-zielonym. Jego rolą jest ochrona przed porażeniem prądem w razie awarii. Podłączenie go jest obowiązkowe dla bezpieczeństwa.
- Przewód fazowy zasilający (L): Często w kolorze szarym lub innym, w zależności od producenta. Jest to przewód, który doprowadza stałe napięcie do włącznika lub sterownika, który następnie przekazuje je na przewody kierunkowe (czarny lub brązowy).
Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem
Krok zero: Jak prawidłowo wyłączyć zasilanie i sprawdzić jego brak?
Przed przystąpieniem do jakichkolwiek prac elektrycznych, nawet tych pozornie prostych, jak podłączenie rolety, należy bezwzględnie odłączyć zasilanie w danym obwodzie. Jest to absolutnie kluczowy krok dla Twojego bezpieczeństwa. Wyłącz odpowiedni bezpiecznik w skrzynce rozdzielczej lub główny wyłącznik prądu. Nigdy nie polegaj tylko na wyłączniku światła. Po odłączeniu zasilania, koniecznie upewnij się, że napięcie faktycznie zniknęło. Użyj do tego próbnika napięcia lub multimetru. Sprawdź wszystkie przewody, z którymi będziesz pracować. Dopiero gdy masz pewność, że obwód jest bezpieczny, możesz kontynuować.
Narzędzia, które musisz przygotować, by praca poszła gładko i bezpiecznie
Aby podłączenie rolety przebiegło sprawnie i bezpiecznie, warto przygotować sobie odpowiednie narzędzia:
- Próbnik napięcia / multimetr do sprawdzenia obecności napięcia.
- Śrubokręty (płaski, krzyżakowy) do odkręcania i zakręcania zacisków.
- Szczypce do ściągania izolacji do przygotowania końcówek przewodów.
- Nóż monterski do precyzyjnego zdejmowania izolacji.
- Izolacja elektryczna / koszulki termokurczliwe do zabezpieczenia połączeń.
- Ewentualnie: zaciskarka do końcówek kablowych jeśli używasz końcówek kablowych.
Identyfikacja przewodów w puszce i silniku – klucz do sukcesu
Standardowe kolory i ich znaczenie: Czarny, Brązowy, Niebieski, Żółto-zielony i ten piąty...
Na szczęście producenci zazwyczaj stosują ustandaryzowane kolory przewodów, co znacznie ułatwia pracę. Oto tabela, która pomoże Ci zorientować się w sytuacji:
| Kolor przewodu | Funkcja |
|---|---|
| Czarny | Przewód fazowy kierunkowy (GÓRA) podnoszenie rolety. |
| Brązowy | Przewód fazowy kierunkowy (DÓŁ) opuszczanie rolety. |
| Niebieski | Przewód neutralny (N) zamknięcie obwodu, stała praca silnika. |
| Żółto-zielony | Przewód ochronny (PE) ochrona przed porażeniem prądem. Obowiązkowy! |
| Szary (lub inny) | Przewód fazowy zasilający (L) stałe napięcie do włącznika/sterownika. |
Co zrobić, gdy kolory przewodów są niestandardowe? Prosty test z użyciem miernika
Zdarza się, że kolory przewodów odbiegają od standardowych, co może być mylące. W takiej sytuacji z pomocą przychodzi multimetr lub próbnik napięcia. Po odłączeniu zasilania, możesz zidentyfikować przewód ochronny (PE) zazwyczaj jest on najgrubszy i ma żółto-zieloną izolację, nawet jeśli jest to jedyny przewód o tym kolorze. Następnie, po ostrożnym podaniu napięcia (tylko na chwilę i z zachowaniem wszelkich środków ostrożności!), możesz zidentyfikować przewód fazowy (L) będzie pod napięciem. Przewód neutralny (N) to zazwyczaj ten pozostały, niebieski. Identyfikacja przewodów kierunkowych (góra/dół) silnika jest nieco bardziej skomplikowana i wymaga krótkotrwałego podania napięcia na poszczególne żyły, obserwując reakcję silnika. Zawsze rób to z najwyższą ostrożnością i po upewnieniu się, że zasilanie jest odłączone, gdy nie wykonujesz testu.
Schemat podłączenia rolety z 5 przewodami: Instrukcja krok po kroku
Podłączenie do włącznika żaluzjowego – gdzie wpiąć każdy przewód?
Teraz przejdźmy do sedna, czyli podłączenia przewodów do standardowego włącznika żaluzjowego. Pamiętaj, że włącznik ten ma zazwyczaj trzy pozycje: góra, dół i środek (stop). Oto jak to zrobić:
- Przewód fazowy zasilający (L) zazwyczaj szary lub inny kolor niż standardowe kierunkowe i ochronny. Podłącz go do zacisku oznaczonego jako L lub F na włączniku. To jest główne zasilanie.
- Przewód neutralny (N) niebieski. Podłącz go do zacisku oznaczonego jako N na włączniku.
- Przewód ochronny (PE) żółto-zielony. Podłącz go do zacisku oznaczonego symbolem uziemienia (trzy poziome kreski) na włączniku.
- Przewód fazowy kierunkowy (GÓRA) czarny. Podłącz go do zacisku oznaczonego strzałką w górę lub 1 na włączniku.
- Przewód fazowy kierunkowy (DÓŁ) brązowy. Podłącz go do zacisku oznaczonego strzałką w dół lub 2 na włączniku.
Upewnij się, że wszystkie połączenia są solidne i dobrze dokręcone. Następnie włóż przewody do odpowiednich zacisków w puszce instalacyjnej.
Rola przewodu neutralnego (N) i ochronnego (PE) – dlaczego nie wolno ich pominąć?
Przewód neutralny (N) w kolorze niebieskim jest absolutnie niezbędny do prawidłowego działania silnika. Stanowi on część obwodu elektrycznego, zamykając go i umożliwiając przepływ prądu. Bez niego silnik po prostu nie będzie działał. Z kolei przewód ochronny (PE) w kolorze żółto-zielonym to Twój klucz do bezpieczeństwa. Jego rolą jest odprowadzenie ewentualnego prądu do ziemi w przypadku awarii izolacji silnika lub innych elementów. Pominięcie podłączenia przewodu PE jest niedopuszczalne i stanowi śmiertelne zagrożenie w przypadku wystąpienia usterki. Według danych Praktyczne Wnętrza, podłączenie przewodu ochronnego (PE) jest obowiązkowe i kluczowe dla bezpieczeństwa.
Tajemniczy piąty przewód (L) – jak prawidłowo zasilić mechanizm sterujący?
Piąty przewód, często w kolorze szarym, pełni rolę zasilania dla samego mechanizmu sterującego we włączniku lub zewnętrznym sterowniku. Jest to stałe napięcie fazowe (L), które doprowadzane jest do urządzenia sterującego. Dopiero włącznik, po naciśnięciu odpowiedniego przycisku, przekierowuje to napięcie na jeden z przewodów kierunkowych (czarny lub brązowy), inicjując ruch rolety. Bez tego stałego zasilania, włącznik nie miałby możliwości "poinformowania" silnika, w którą stronę ma się poruszyć.
Najczęstsze błędy podczas montażu i jak ich uniknąć
Problem: Roleta działa na odwrót! Jak w 2 minuty naprawić ten błąd?
To jeden z najczęściej spotykanych problemów, ale na szczęście bardzo łatwy do rozwiązania. Jeśli po podłączeniu roleta podnosi się, gdy naciskasz przycisk "dół", a opuszcza, gdy naciskasz "góra", oznacza to, że zamieniłeś miejscami przewody kierunkowe. Aby to naprawić, bezwzględnie odłącz zasilanie. Następnie, w włączniku żaluzjowym, zamień miejscami przewody czarny i brązowy. Po ponownym włączeniu zasilania i przetestowaniu, roleta powinna działać poprawnie.
Błąd: Użycie zwykłego włącznika światła zamiast roletowego – dlaczego to grozi uszkodzeniem silnika?
Absolutnie nie wolno używać zwykłego włącznika podwójnego (tzw. świecznikowego) do sterowania roletą elektryczną. Włącznik żaluzjowy posiada kluczową cechę mechaniczną blokadę. Zapobiega ona jednoczesnemu podaniu napięcia na oba przewody kierunkowe (góra i dół). Zwykły włącznik nie ma takiej blokady. Gdybyś przypadkiem nacisnął oba przyciski naraz, doszłoby do zwarcia w silniku, co niemal na pewno skończyłoby się jego trwałym uszkodzeniem. Dlatego zawsze stosuj dedykowany włącznik żaluzjowy.
Problem: Roleta nie reaguje po podłączeniu – co sprawdzić w pierwszej kolejności?
Jeśli po podłączeniu roleta w ogóle nie reaguje, nie panikuj. Oto lista rzeczy, które warto sprawdzić w pierwszej kolejności:
- Sprawdź, czy zasilanie jest włączone upewnij się, że bezpiecznik jest włączony i napięcie dociera do miejsca montażu.
- Zweryfikuj poprawność wszystkich połączeń przewodów sprawdź, czy każdy przewód jest prawidłowo wpięty w odpowiedni zacisk.
- Upewnij się, że przewód fazowy zasilający (L) jest prawidłowo podłączony to on dostarcza energię do włącznika.
- Sprawdź, czy włącznik roletowy działa poprawnie jeśli masz możliwość, przetestuj włącznik osobno.
- Poszukaj widocznych uszkodzeń obejrzyj przewody i silnik pod kątem ewentualnych przetarć czy przepaleń.
Ostatni etap: Testowanie i regulacja po podłączeniu
Jak bezpiecznie przeprowadzić pierwsze uruchomienie rolety?
Po zakończeniu podłączania i upewnieniu się, że wszystko jest zrobione zgodnie ze sztuką, nadszedł czas na pierwsze uruchomienie. Z zachowaniem szczególnej ostrożności, włącz zasilanie w obwodzie. Obserwuj ruch rolety. Jeśli zauważysz jakiekolwiek niepokojące dźwięki, nietypowe ruchy lub inne problemy, natychmiast odłącz zasilanie. Pierwsze uruchomienie to moment, w którym możesz wychwycić ewentualne błędy.
Przeczytaj również: Elektrozaczep z czujnikiem - Czy Twoje drzwi są naprawdę zamknięte?
Co to są krańcówki i jak sprawdzić, czy silnik poprawnie się zatrzymuje?
Większość silników roletowych wyposażona jest w tzw. wyłączniki krańcowe, czyli krańcówki. Są to mechaniczne lub elektroniczne czujniki, które automatycznie zatrzymują silnik po osiągnięciu skrajnych pozycji maksymalnie podniesionej lub maksymalnie opuszczonej rolety. Jest to kluczowe dla ochrony mechanizmu przed uszkodzeniem. Aby sprawdzić, czy krańcówki działają poprawnie, po prostu uruchom roletę do końca w obu kierunkach. Powinna ona zatrzymać się samoczynnie w odpowiednim momencie. Jeśli tak się nie dzieje, może być konieczna regulacja krańcówek, która zazwyczaj odbywa się za pomocą śrubokręta w silniku.
