Układ samopodtrzymania stycznika to absolutna podstawa w świecie automatyki przemysłowej i domowej. Pozwala on na stabilne załączenie urządzenia po krótkim impulsie, eliminując potrzebę ciągłego naciskania przycisku. Zrozumienie jego działania jest kluczowe dla każdego, kto zajmuje się instalacjami elektrycznymi i chce zapewnić niezawodność oraz efektywność pracy maszyn i systemów.
Układ samopodtrzymania stycznika to fundament automatyki zapewniający stabilne działanie urządzeń
- Umożliwia stałe załączenie urządzenia po chwilowym naciśnięciu przycisku START.
- Działa dzięki równoległemu połączeniu styku pomocniczego NO stycznika z przyciskiem START.
- Główne komponenty to stycznik (ze stykiem NO), przycisk START (NO) i przycisk STOP (NC).
- Zapewnia bezpieczeństwo i efektywność pracy maszyn i instalacji elektrycznych.
- Wykorzystuje cewkę stycznika, która po zadziałaniu podtrzymuje swój stan przez własny styk.
Dlaczego układ podtrzymania stycznika to absolutna podstawa w automatyce?
W świecie automatyki, gdzie precyzja i niezawodność są na wagę złota, układ samopodtrzymania stycznika odgrywa rolę niemalże fundamentalną. Jest to rozwiązanie, które pozwala na utrzymanie stanu załączenia urządzenia czy to silnika, grzałki, czy systemu oświetleniowego po jednorazowym impulsie sterującym. Bez niego, wiele procesów automatyzacji byłoby albo niemożliwych do zrealizowania, albo znacznie bardziej skomplikowanych i energochłonnych. Ten prosty, a zarazem genialny w swojej konstrukcji obwód, stanowi kręgosłup dla niezliczonych systemów sterowania, zarówno w przemyśle, jak i w coraz częściej w naszych domach.
Czym jest samopodtrzymanie i dlaczego oszczędza Twój czas i sprzęt?
Zasada samopodtrzymania stycznika polega na tym, że raz załączony obwód pozostaje aktywny do momentu, gdy zostanie celowo wyłączony. Wyobraź sobie, że musisz stale trzymać przycisk, aby maszyna działała byłoby to niezwykle uciążliwe i niepraktyczne. Samopodtrzymanie eliminuje tę konieczność. Po krótkim naciśnięciu przycisku START, stycznik się załącza i za pomocą własnego styku pomocniczego "podtrzymuje" zasilanie swojej cewki. To oznacza, że prąd nadal płynie do cewki, utrzymując stycznik w stanie aktywnym, nawet gdy przycisk START zostanie zwolniony. To nie tylko ogromna oszczędność czasu i wysiłku operatora, ale także mniejsze zużycie mechaniczne samych przycisków, co przekłada się na dłuższą żywotność całego układu.
Od prostego włącznika do inteligentnego sterowania – praktyczne zastosowania
Układ samopodtrzymania stycznika jest wszechobecny w praktyce inżynierskiej. Spotkasz go niemal wszędzie tam, gdzie potrzebne jest zdalne lub zautomatyzowane sterowanie urządzeniami elektrycznymi. Oto kilka przykładów:
- Sterowanie silnikami elektrycznymi: Jest to chyba najczęstsze zastosowanie, od prostych pomp wodnych po skomplikowane linie produkcyjne.
- Systemy oświetleniowe: W halach przemysłowych, magazynach czy nawet w inteligentnych budynkach, gdzie światło musi pozostać włączone do momentu wyłączenia.
- Sterowanie grzałkami: Utrzymywanie stałej temperatury w procesach technologicznych.
- Wentylacja i klimatyzacja: Zapewnienie ciągłej pracy wentylatorów w systemach rekuperacji czy klimatyzacji.
- Maszyny produkcyjne: Kontrola pracy poszczególnych etapów procesu produkcyjnego.
To rozwiązanie stanowi bazowy element, który można łatwo rozbudować, tworząc bardziej złożone i inteligentne systemy sterowania.
Niezbędne elementy układu – co musisz mieć pod ręką?
Aby zbudować niezawodny i funkcjonalny układ samopodtrzymania stycznika, potrzebujesz kilku kluczowych komponentów. Każdy z nich pełni specyficzną rolę, a ich prawidłowy dobór i połączenie są gwarancją poprawnego działania całego systemu. Przyjrzyjmy się im bliżej.
Serce układu: Jak dobrać stycznik ze stykiem pomocniczym NO?
Stycznik jest bez wątpienia sercem układu samopodtrzymania. To elektromagnetyczne urządzenie przełączające, które za pomocą cewki steruje przepływem prądu przez swoje styki główne. Kluczowe dla naszego układu jest to, aby stycznik posiadał co najmniej jeden styk pomocniczy zwierny (NO - Normally Open). Ten dodatkowy styk, który jest połączony elektrycznie z cewką, zamyka się w momencie zadziałania stycznika, tworząc wspomniany wcześniej "mostek" podtrzymujący. Przy doborze stycznika należy zwrócić uwagę na kilka parametrów:
- Napięcie cewki: Musi być ono dopasowane do napięcia dostępne w obwodzie sterowania. Najczęściej spotykane napięcia to 24V AC/DC, 230V AC lub 400V AC.
- Prąd znamionowy styków głównych: Musi być dobrany do obciążenia, które będzie sterował (np. prąd silnika).
- Rodzaj styków pomocniczych: Upewnij się, że posiadasz co najmniej jeden styk NO.
Prawidłowy dobór stycznika to pierwszy krok do stworzenia bezpiecznego i efektywnego układu.
Przyciski sterujące: Różnica między przyciskiem START (zwiernym) a STOP (rozwiernym)
Przyciski sterujące to nasz interfejs z maszyną. W układzie samopodtrzymania wykorzystujemy dwa podstawowe typy przycisków, które muszą być dobrane ze szczególną uwagą:
- Przycisk START: Jest to przycisk chwilowy, typu NO (Normalnie Otwarty). Oznacza to, że w normalnym stanie spoczynku jego styki są rozwarte. Dopiero po naciśnięciu, przycisk zwierza obwód, umożliwiając przepływ prądu do cewki stycznika.
- Przycisk STOP: Jest to przycisk chwilowy, typu NC (Normalnie Zwarty). W normalnym stanie jego styki są zwarte, przepuszczając prąd. Po naciśnięciu, przycisk rozwiera obwód, przerywając przepływ prądu do cewki stycznika i tym samym wyłączając urządzenie.
Użycie przycisku START typu NC lub STOP typu NO spowodowałoby nieprawidłowe działanie układu, a w przypadku STOP mogłoby prowadzić do niebezpiecznych sytuacji.
Bezpieczeństwo przede wszystkim: Rola wyłącznika nadprądowego i termicznego w obwodzie
Chociaż wyłącznik nadprądowy i termiczny nie są bezpośrednio częścią obwodu sterowania samopodtrzymania, ich obecność w instalacji jest absolutnie kluczowa dla bezpieczeństwa. Wyłącznik nadprądowy chroni obwód przed skutkami zwarć i przeciążeń, szybko przerywając przepływ prądu. Z kolei wyłącznik termiczny, często zintegrowany z stycznikiem lub jako osobne urządzenie, chroni silnik przed przegrzaniem, które może wynikać z nadmiernego obciążenia lub innych nieprawidłowości w pracy. Pamiętaj, że nawet najprostszy układ sterowania powinien być zawsze wyposażony w odpowiednie zabezpieczenia, aby chronić zarówno ludzi, jak i sprzęt.
Schemat podtrzymania stycznika krok po kroku – od teorii do praktyki
Teraz, gdy znamy już wszystkie niezbędne komponenty, przejdźmy do sedna jak to wszystko połączyć, aby działało? Omówimy krok po kroku zasadę działania i typowy schemat połączeń, który pozwoli Ci zrozumieć, jak stycznik "zapamiętuje" polecenie włączenia.
Zasada działania w 30 sekund: Jak stycznik "zapamiętuje" polecenie włączenia?
Cała magia samopodtrzymania tkwi w prostym mechanizmie sprzężenia zwrotnego. Oto jak to działa w skrócie:
- Impuls START: Naciskasz przycisk START (NO). Prąd płynie przez przycisk STOP (NC), a następnie przez przycisk START do cewki stycznika.
- Zadziałanie cewki: Cewka stycznika jest zasilana, co powoduje jej zadziałanie. Styki główne się zamykają, a co najważniejsze, zamyka się również styk pomocniczy NO.
- Podtrzymanie: Prąd, który wcześniej płynął przez przycisk START, teraz znajduje alternatywną drogę przez zamknięty styk pomocniczy NO. Nawet jeśli puścisz przycisk START, prąd nadal będzie płynął do cewki przez ten styk pomocniczy, utrzymując stycznik w stanie załączenia.
- Wyłączenie: Aby wyłączyć układ, naciskasz przycisk STOP (NC). Przycisk ten przerywa obwód zasilania cewki, co powoduje rozłączenie wszystkich styków stycznika głównych i pomocniczego.
W ten sposób stycznik, dzięki swojemu stykowi pomocniczemu, sam siebie "podtrzymuje" w stanie załączenia.

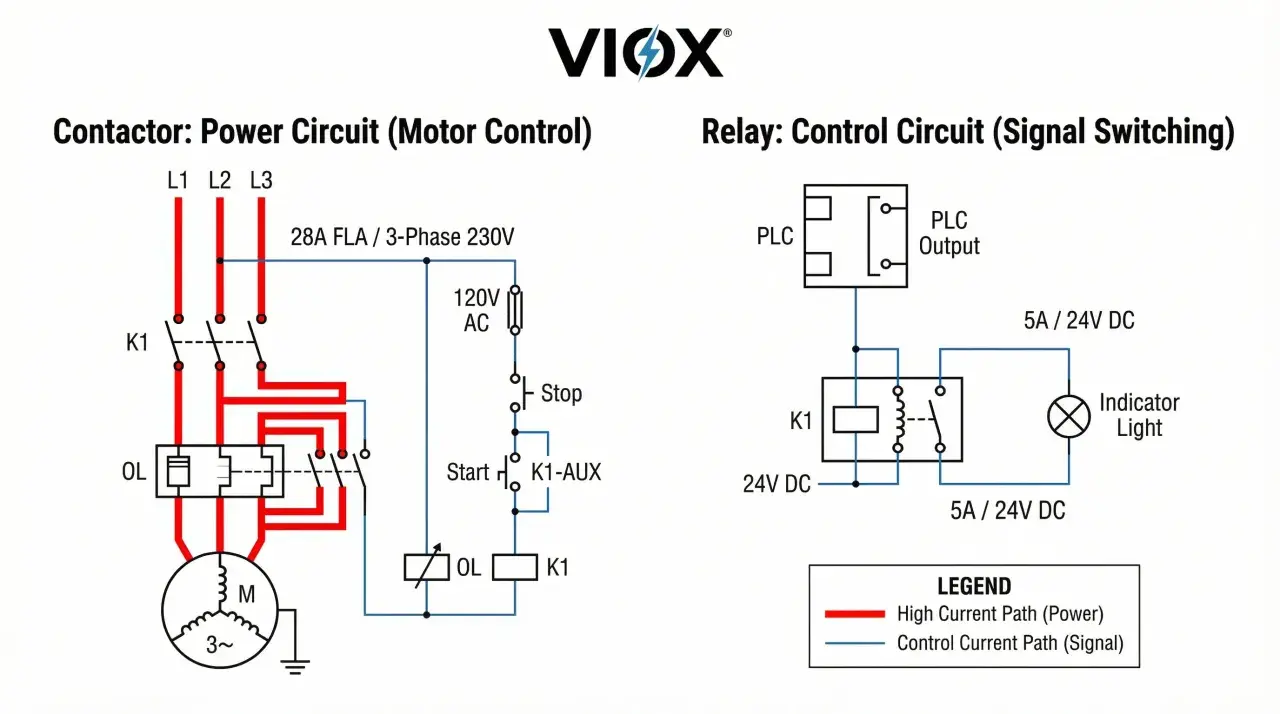

Schemat obwodu sterowania: Rysunek i szczegółowe omówienie każdego połączenia
Wyobraźmy sobie teraz typowy schemat obwodu sterowania. Prowadźmy wzrok od źródła zasilania:
- Przewód fazowy (L): Zaczynamy od przewodu fazowego, który jest podłączany do jednego z zacisków przycisku STOP (NC).
- Połączenie z przyciskiem START: Z drugiego zacisku przycisku STOP (NC), przewód prowadzimy do jednego z zacisków przycisku START (NO).
- Mostek podtrzymujący: Tutaj kluczowy moment! Z drugiego zacisku przycisku START (NO), prowadzimy przewód do jednego z zacisków styku pomocniczego NO stycznika. Z drugiego zacisku tego samego styku pomocniczego NO, prowadzimy kolejny przewód z powrotem do zacisku przycisku START (NO), z którego wyszliśmy. To właśnie tworzy równoległą ścieżkę dla prądu tworzymy "mostek" podtrzymujący.
- Cewka stycznika: Z drugiego zacisku przycisku START (NO) (lub z zacisku styku pomocniczego NO, jeśli jest to wygodniejsze), prowadzimy przewód do jednego z zacisków cewki stycznika, zazwyczaj oznaczonych jako A1.
- Przewód neutralny (N): Drugi zacisk cewki stycznika, oznaczony jako A2, podłączamy do przewodu neutralnego (N).
W ten sposób, po naciśnięciu START, prąd płynie do cewki. Po zwolnieniu START, prąd nadal płynie przez zamknięty styk pomocniczy NO, podtrzymując cewkę. Naciśnięcie STOP przerywa ten obwód.
Schemat obwodu siłowego: Jak bezpiecznie podłączyć silnik lub inne urządzenie?
Obwód siłowy to ta część instalacji, która faktycznie zasila nasze urządzenie, na przykład silnik trójfazowy. Obwód sterowania, który opisaliśmy, jedynie załącza i wyłącza stycznik. Kiedy stycznik zadziała, jego styki główne (zazwyczaj trzy dla silnika trójfazowego) zwierają się, tworząc drogę dla prądu z sieci zasilającej do silnika. Przewody fazowe z sieci (L1, L2, L3) są podłączane do jednych zacisków styków głównych stycznika, a z drugich zacisków prąd płynie bezpośrednio do silnika. Ważne jest, aby w obwodzie siłowym stosować przewody o odpowiednio dobranym przekroju, a także odpowiednie zabezpieczenia (nadprądowe i termiczne), aby zapewnić bezpieczną pracę urządzenia docelowego.Najczęstsze błędy montażowe i jak ich unikać – sprawdź, zanim włączysz zasilanie!
Montaż układów elektrycznych wymaga precyzji i uwagi. Nawet najprostszy układ samopodtrzymania stycznika może sprawić problemy, jeśli popełnimy podstawowe błędy. Zanim podłączysz zasilanie, upewnij się, że wszystko jest wykonane poprawnie.
Pomyłka styków NO/NC: Dlaczego układ nie startuje lub pracuje bez przerwy?
Jednym z najczęstszych błędów jest zamiana przycisków START i STOP lub użycie niewłaściwego typu styku. Jeśli przycisk START podłączymy jako styk NC (normalnie zwarty), układ nigdy się nie załączy, ponieważ przycisk ten będzie stale "blokował" przepływ prądu do cewki. Z kolei jeśli przycisk STOP będzie typu NO (normalnie otwarty), nie będziemy w stanie wyłączyć urządzenia, co stanowi poważne zagrożenie bezpieczeństwa. Zawsze dokładnie sprawdzaj oznaczenia styków na przyciskach i upewnij się, że START to NO, a STOP to NC.Brak kluczowego "mostka": Czemu stycznik rozłącza się po puszczeniu przycisku START?
Ten błąd jest typowy dla początkujących i wynika z pominięcia lub błędnego podłączenia styku pomocniczego NO. Jeśli zapomnimy o stworzeniu "mostka" podtrzymującego, czyli równoległego połączenia styku pomocniczego NO z przyciskiem START, stycznik zadziała tylko tak długo, jak długo przycisk START jest fizycznie wciśnięty. Gdy tylko go puścimy, obwód cewki zostanie przerwany, a stycznik się rozłączy. Brak tego prostego połączenia sprawia, że układ nie działa zgodnie z założeniem samopodtrzymania.
Niewłaściwe napięcie cewki: Co zrobić, gdy stycznik buczy, grzeje się lub nie reaguje?
Podłączenie cewki stycznika do napięcia, które nie jest dla niej przeznaczone, może prowadzić do poważnych problemów. Jeśli napięcie sterujące jest zbyt niskie w stosunku do napięcia znamionowego cewki, stycznik może nie zadziałać wcale, lub będzie działał niestabilnie, wydając charakterystyczne "buczenie" i nie zwierając pewnie styków. Z kolei podłączenie cewki do napięcia zbyt wysokiego spowoduje jej przegrzewanie, a w skrajnych przypadkach nawet przepalenie. Zawsze dokładnie sprawdzaj napięcie znamionowe cewki (zazwyczaj podane na obudowie stycznika) i upewnij się, że napięcie w obwodzie sterowania jest zgodne.Jak rozbudować podstawowy układ? Proste modyfikacje dla większej funkcjonalności
Podstawowy układ samopodtrzymania stycznika jest niezwykle elastyczny. Można go łatwo modyfikować i rozbudowywać, dodając nowe funkcje, które zwiększają komfort użytkowania i bezpieczeństwo.
Sygnalizacja stanu pracy: Jak dodać lampkę informującą o załączeniu stycznika?
Jedną z najprostszych i najbardziej użytecznych modyfikacji jest dodanie lampki sygnalizacyjnej, która informuje, czy urządzenie jest aktualnie załączone. Można to zrobić na dwa sposoby: podłączyć lampkę równolegle do cewki stycznika (będzie świecić, gdy cewka jest zasilana) lub wykorzystać dodatkowy styk pomocniczy NO stycznika. W drugim przypadku, gdy stycznik się załączy, zamknie on obwód lampki, która zacznie świecić. To proste rozwiązanie znacząco ułatwia monitorowanie pracy układu.
Przeczytaj również: Elektrozaczep do furtki: Jaki wybrać? Praktyczny poradnik
Sterowanie z wielu miejsc: Jak prawidłowo dołączyć dodatkowe przyciski START i STOP?
Często zachodzi potrzeba sterowania jednym urządzeniem z kilku różnych miejsc. Aby to osiągnąć, należy odpowiednio dodać kolejne przyciski:
- Dodatkowe przyciski START: Podłączamy je równolegle do istniejącego przycisku START. Oznacza to, że każdy z tych przycisków będzie stanowił alternatywną ścieżkę do zasilenia cewki stycznika.
- Dodatkowe przyciski STOP: Podłączamy je szeregowo do istniejącego przycisku STOP. Każdy z tych przycisków będzie musiał zostać naciśnięty, aby przerwać obwód cewki.
Pamiętaj, że prawidłowe połączenie tych dodatkowych przycisków jest kluczowe dla zachowania logiki działania i bezpieczeństwa całego systemu.
