Rozszyfrowanie oznaczeń na przekaźniku elektrycznym czy samochodowym może wydawać się skomplikowane, ale jest kluczowe do prawidłowego działania każdego układu. Ten przewodnik pomoże Ci zrozumieć symbole, numery i kody umieszczone na obudowie, co jest niezbędne przy podłączaniu, diagnozowaniu czy wymianie tego elementu. Poznaj znaczenie oznaczeń cewki i styków, aby uniknąć błędów i zapewnić bezpieczeństwo.
Jak odczytać oznaczenia na przekaźniku i zrozumieć jego parametry
- Przekaźniki posiadają znormalizowane oznaczenia dla cewki (A1, A2) oraz styków (NO, NC, COM).
- Europejski standard numeracji styków (PN-EN 50005) wykorzystuje dwucyfrowe kody do określenia funkcji styku.
- W motoryzacji dominuje norma DIN 72552 z charakterystycznymi oznaczeniami zacisków (np. 30, 85, 86, 87).
- Kluczowe parametry to napięcie i rodzaj prądu cewki oraz maksymalna obciążalność prądowa styków.
- Zrozumienie oznaczeń jest fundamentalne dla bezpiecznego podłączania i diagnozowania układów.
Dlaczego poprawne odczytanie oznaczeń na przekaźniku to absolutna podstawa
Czym grozi pomyłka? Konsekwencje błędnego podłączenia przekaźnika
Pomyłka w podłączeniu przekaźnika może mieć poważne konsekwencje. Nieprawidłowe połączenie może doprowadzić do uszkodzenia samego przekaźnika, który przestanie działać lub ulegnie trwałemu zniszczeniu. Co gorsza, może to spowodować awarię sterowanego urządzenia, a nawet całego układu elektrycznego. W skrajnych przypadkach, błędne podłączenie stwarza również zagrożenie bezpieczeństwa, takie jak ryzyko zwarcia, przegrzania przewodów, a w konsekwencji pożaru, lub nawet porażenia prądem.
Co mówią nam oznaczenia? Szybki przegląd kluczowych informacji

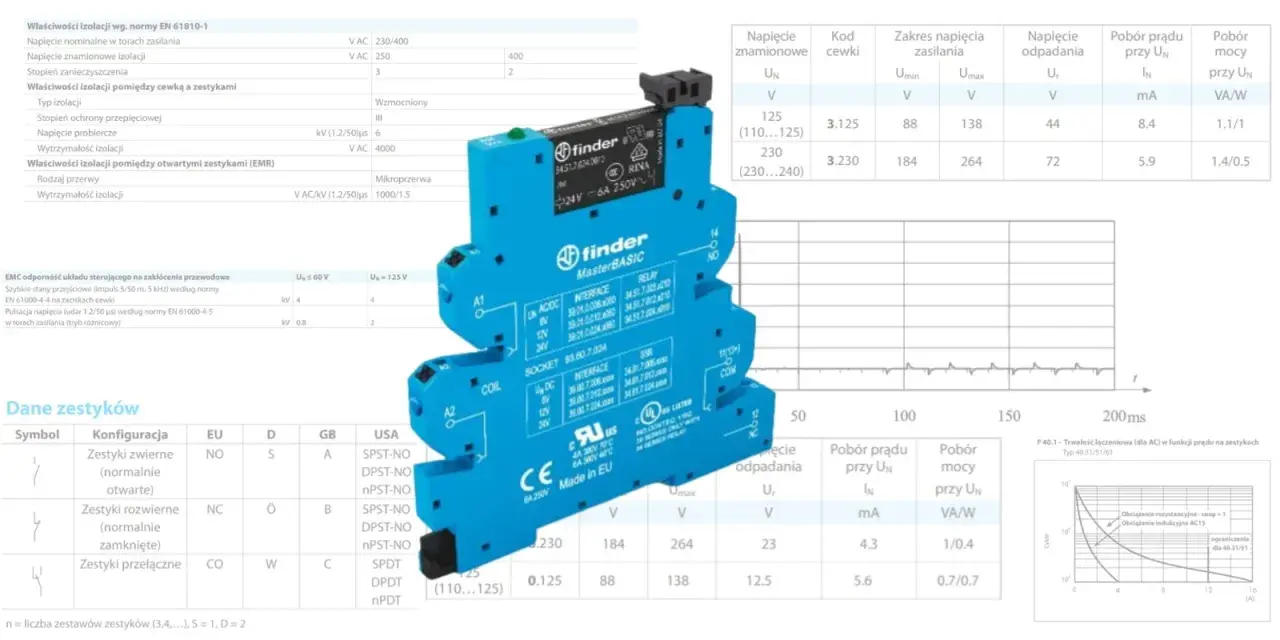

Oznaczenia naniesione na obudowę przekaźnika to nic innego jak jego instrukcja obsługi. Dostarczają one niezbędnych informacji o jego budowie i parametrach pracy. Znajdziemy tam dane dotyczące parametrów cewki przede wszystkim napięcia i rodzaju prądu potrzebnego do jej zasilenia. Oprócz tego, oznaczenia informują nas o typie styków (czy są normalnie otwarte, normalnie zamknięte, czy przełączne) oraz o ich maksymalnej obciążalności prądowej i napięciowej. Często na obudowie znajduje się również schemat połączeń (pinout), który wizualnie przedstawia rozmieszczenie poszczególnych zacisków, ułatwiając prawidłowe podłączenie.
Jak rozszyfrować kod na przekaźniku? Przewodnik krok po kroku
Krok 1: Zlokalizuj informacje o cewce – sercu przekaźnika
Pierwszym krokiem w rozszyfrowaniu oznaczeń jest zlokalizowanie informacji dotyczących cewki przekaźnika. Zazwyczaj są one oznaczone jako A1 i A2. Obok tych symboli lub w ich pobliżu znajdziemy kluczowe dane: napięcie zasilania cewki (np. 12V, 24V, 230V) oraz rodzaj prądu, jakim należy ją zasilić (DC prąd stały, lub AC prąd przemienny). Jest to absolutnie podstawowy parametr, od którego zależy poprawne działanie przekaźnika.
Krok 2: Znajdź parametry styków – czyli elementu wykonawczego
Po zidentyfikowaniu cewki, należy zwrócić uwagę na oznaczenia styków. Są one odpowiedzialne za przełączanie obwodów i często posiadają symbole takie jak NO (Normally Open), NC (Normally Closed) lub COM (Common). Oprócz typu, niezwykle ważne są również parametry elektryczne styków, takie jak maksymalna obciążalność prądowa (np. 5A, 10A) i napięciowa. Te dane są kluczowe dla bezpieczeństwa przekroczenie dopuszczalnego prądu może prowadzić do przegrzania i uszkodzenia przekaźnika.Krok 3: Zidentyfikuj schemat wyprowadzeń na obudowie

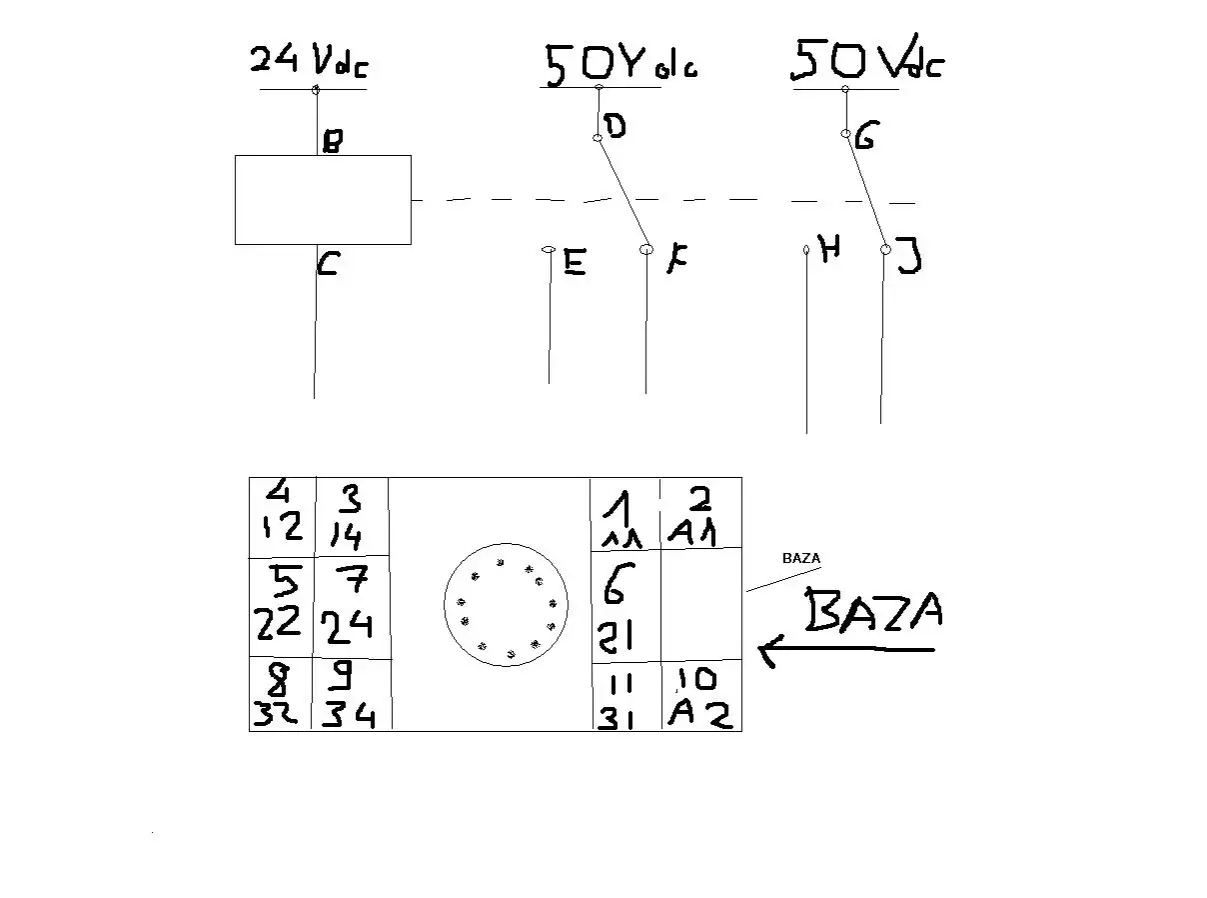

Większość przekaźników posiada na swojej obudowie schemat połączeń, znany jako pinout. Jest to graficzne przedstawienie rozmieszczenia wszystkich zacisków. Schemat ten zazwyczaj pokazuje, które piny odpowiadają zaciskom cewki (A1, A2), a które poszczególnym stykom (np. COM, NO, NC) wraz z ich numeracją. Zrozumienie tego schematu jest niezbędne do prawidłowego i bezpiecznego podłączenia przekaźnika do układu.
Oznaczenia cewki (A1, A2) – jak prawidłowo zasilić przekaźnik
Co oznaczają symbole A1 i A2
Symbole A1 i A2 to standardowe oznaczenia zacisków cewki przekaźnika. Cewka jest elektromagnesem, który po otrzymaniu odpowiedniego napięcia generuje pole magnetyczne. To pole magnetyczne jest siłą napędową, która powoduje przełączenie styków, realizując tym samym podstawową funkcję przekaźnika sterowanie obwodem elektrycznym za pomocą innego, zazwyczaj o niższej mocy, obwodu.
Napięcie i rodzaj prądu (AC/DC) – kluczowy parametr do sprawdzenia
Napięcie, jakim zasilamy cewkę (np. 12V, 24V, 230V), oraz rodzaj prądu (DC prąd stały, AC prąd przemienny) to absolutnie krytyczne parametry. Muszą one być ściśle zgodne z napięciem i rodzajem prądu, które dostarcza nam źródło zasilania w naszym układzie. Podanie niewłaściwego napięcia lub zasilanie cewki prądem innego rodzaju niż przewidziany przez producenta niemal na pewno doprowadzi do nieprawidłowego działania lub trwałego uszkodzenia przekaźnika.
Czy polaryzacja (+/-) przy zaciskach A1/A2 ma zawsze znaczenie
Kwestia polaryzacji przy zaciskach A1/A2 zależy od rodzaju prądu zasilającego cewkę. W przypadku cewek zasilanych prądem stałym (DC), podłączenie biegunów dodatniego (+) i ujemnego (-) do A1 i A2 jest zazwyczaj dowolne. Istnieją jednak wyjątki jeśli przekaźnik posiada dodatkowe elementy, takie jak wbudowana dioda gasząca, polaryzacja staje się kluczowa. Dla prądu przemiennego (AC) polaryzacja nie ma znaczenia, ponieważ kierunek prądu stale się zmienia. W praktyce często przyjmuje się jednak, że do zacisku A1 podłącza się przewód fazowy, a do A2 przewód neutralny.
Tajemnice styków: Co oznaczają skróty NO, NC i COM
Styk NO (Normally Open) – kiedy prąd zaczyna płynąć
Styk NO (Normally Open), czyli normalnie otwarty, jest jednym z podstawowych typów styków w przekaźniku. W stanie spoczynku, gdy cewka przekaźnika nie jest zasilana, obwód realizowany przez ten styk jest przerwany. Dopiero po podaniu odpowiedniego napięcia na cewkę i aktywacji przekaźnika, styk NO zamyka się, umożliwiając przepływ prądu przez sterowany obwód.
Styk NC (Normally Closed) – kiedy obwód zostaje przerwany
Styk NC (Normally Closed), czyli normalnie zamknięty, działa na zasadzie odwrotnej do styku NO. W stanie spoczynku, bez zasilania cewki, obwód realizowany przez styk NC jest zamknięty, co pozwala na przepływ prądu. Po podaniu napięcia na cewkę i aktywacji przekaźnika, styk NC otwiera się, przerywając tym samym przepływ prądu w sterowanym obwodzie.
Styk COM (Common) – wspólny punkt w przekaźnikach przełączających
Styk COM (Common), czyli styk wspólny, jest kluczowym elementem w przekaźnikach przełączających, które posiadają zarówno styki NO, jak i NC. Jest to punkt, do którego podłączany jest sygnał lub zasilanie, które następnie może być przełączane między dwoma obwodami jednym realizowanym przez styk NC, a drugim przez styk NO. Umożliwia to realizację bardziej złożonych funkcji sterowania.
Europejski standard numeracji styków – jak czytać cyfry na przekaźniku
Logika oznaczeń dwucyfrowych: co mówi pierwsza, a co druga cyfra
W Europie, zgodnie z normami takimi jak PN-EN 50005, stosuje się system dwucyfrowej numeracji styków. Pierwsza cyfra w takim oznaczeniu (np. 1 w 11-12) zazwyczaj wskazuje na numer porządkowy danego zespołu styków. Druga cyfra określa natomiast funkcję danego styku w tym zespole. Zrozumienie tej logiki pozwala na precyzyjne zidentyfikowanie każdego punktu połączeniowego przekaźnika.
Styki rozwierne (NC): rozszyfrowanie numerów 11-12, 21-22, 31-32
W europejskim systemie numeracji, cyfry 1-2 w drugiej pozycji oznaczenia dwucyfrowego (np. 11-12, 21-22) jednoznacznie wskazują na styk rozwierny (NC). Oznacza to, że w stanie spoczynku (bez zasilania cewki) obwód między tymi dwoma punktami jest zamknięty. Dopiero po aktywacji przekaźnika obwód ten zostaje przerwany. Numery takie jak 11-12, 21-22, 31-32 odnoszą się do kolejnych par styków NC w przekaźniku.
Styki zwierne (NO): interpretacja numerów 13-14, 23-24, 33-34
Analogicznie, cyfry 3-4 w drugiej pozycji oznaczenia dwucyfrowego (np. 13-14, 23-24) wskazują na styk zwierny (NO). W stanie spoczynku obwód między tymi punktami jest otwarty. Dopiero po podaniu napięcia na cewkę i zadziałaniu przekaźnika, styk ten zamyka się, umożliwiając przepływ prądu. Numery 13-14, 23-24, 33-34 odnoszą się do kolejnych par styków NO.
Styki przełączne: jak rozumieć zestawy 11-12-14
W przypadku przekaźników przełącznych, które posiadają zarówno styki NC, jak i NO połączone ze wspólnym punktem, stosuje się oznaczenia uwzględniające te trzy elementy. Zazwyczaj przyjmuje się, że zacisk oznaczony jako X1 jest stykiem wspólnym (COM). Zacisk X2 to styk normalnie zamknięty (NC), a zacisk X4 to styk normalnie otwarty (NO). W praktyce oznacza to, że dla pierwszego zespołu styków, mamy punkty 11 (COM), 12 (NC) i 14 (NO).
Świat motoryzacji: Oznaczenia przekaźników samochodowych wg normy DIN 72552
Zacisk 30: Skąd pochodzi główne zasilanie
W przekaźnikach samochodowych, zgodnie z normą DIN 72552, zacisk 30 jest zazwyczaj podłączony do stałego zasilania (+) z akumulatora. Oznacza to, że jest to główny punkt doprowadzający prąd do obwodu, który ma zostać włączony lub wyłączony przez przekaźnik. Jest to źródło energii dla odbiornika, takiego jak światła, wentylator czy pompa paliwa.
Zaciski 85 i 86: Jak prawidłowo wysterować cewkę
Zaciski 85 i 86 służą do zasilania cewki przekaźnika, czyli jego elementu sterującego. Zacisk 85 jest zazwyczaj podłączony do minusowej strony cewki (masy), natomiast zacisk 86 jest podłączony do plusowej strony cewki, która otrzymuje sygnał sterujący. Podanie napięcia na te dwa zaciski powoduje aktywację przekaźnika i przełączenie głównych styków.
Zacisk 87: Gdzie podłączyć sterowane urządzenie
Zacisk 87 jest wyjściem z przekaźnika, do którego podłącza się sterowany obwód odbiornika. W standardowych przekaźnikach samochodowych z tym oznaczeniem, jest to styk normalnie otwarty (NO). Oznacza to, że prąd z zacisku 30 popłynie do podłączonego urządzenia dopiero wtedy, gdy przekaźnik zostanie aktywowany przez podanie sygnału na zaciski 85 i 86.
Do czego służy zacisk 87a w przekaźnikach 5-pinowych
Zacisk 87a występuje w przekaźnikach 5-pinowych, które są przekaźnikami przełącznymi. Jest to dodatkowe wyjście, które w stanie spoczynku (gdy cewka nie jest zasilana) jest połączone z zaciskiem 30, działając jako styk normalnie zamknięty (NC). Po aktywacji przekaźnika, połączenie między 30 a 87a zostaje przerwane, a prąd zaczyna płynąć przez zacisk 87.
Najczęstsze błędy przy interpretacji oznaczeń i jak ich unikać
Mylenie napięcia cewki z napięciem przełączanym przez styki
Bardzo częstym błędem jest mylenie napięcia potrzebnego do zasilenia cewki przekaźnika z napięciem, jakie mogą przełączać jego styki. Napięcie cewki (np. 12V DC) jest zazwyczaj znacznie niższe niż maksymalne napięcie, jakie styki mogą bezpiecznie przewodzić (np. 250V AC). Te wartości są często różne i muszą być rozpatrywane niezależnie. Podłączenie cewki do niewłaściwego napięcia uszkodzi ją, a użycie styków do przełączania obwodu o zbyt wysokim napięciu może prowadzić do ich przepalenia lub zwarcia.Ignorowanie maksymalnej obciążalności prądowej styków
Kolejnym powszechnym błędem jest ignorowanie informacji o maksymalnej obciążalności prądowej styków. Każdy przekaźnik jest zaprojektowany do bezpiecznego przełączania prądu o określonej wartości (np. 10A). Przekroczenie tej wartości może spowodować przegrzanie styków, ich stopienie, sklejenie, a w konsekwencji trwałe uszkodzenie przekaźnika. W skrajnych przypadkach może to być również przyczyną pożaru.
Przeczytaj również: Jak działa elektrozaczep - NC czy NO? Klucz do bezpieczeństwa
Błędne podłączenie w przekaźnikach z diodą zabezpieczającą cewkę
Wiele nowoczesnych przekaźników posiada wbudowaną diodę zabezpieczającą cewkę, która chroni elektronikę sterującą przed przepięciami powstającymi podczas wyłączania cewki (tzw. indukowane napięcie wsteczne). W takich przekaźnikach polaryzacja zasilania cewki (A1/A2) jest absolutnie kluczowa. Błędne podłączenie biegunów sprawi, że dioda będzie przewodzić prąd w niewłaściwym kierunku, co uniemożliwi zadziałanie przekaźnika lub nawet doprowadzi do uszkodzenia samej diody.
