Niedziałający domofon to problem, który może objawiać się na wiele sposobów od braku sygnału dźwiękowego po niemożność otwarcia drzwi. Zanim jednak sięgniesz po telefon, by wezwać fachowca, warto spróbować samodzielnie zdiagnozować przyczynę usterki. Jedną z najskuteczniejszych i najbardziej podstawowych metod jest pomiar napięcia w instalacji domofonowej. Zrozumienie, jak to zrobić i co oznaczają uzyskane wyniki, może zaoszczędzić Ci czas i pieniądze, a także pozwolić szybko wrócić do komfortu użytkowania systemu. Dziś pokażę Ci, jak krok po kroku przeprowadzić taki pomiar.
Twój domofon przestał działać? Dowiedz się, dlaczego pomiar napięcia to pierwszy krok do rozwiązania problemu
Każdy z nas doświadczył frustracji, gdy domofon odmawia posłuszeństwa. Brak możliwości sprawdzenia, kto stoi za drzwiami, czy też kłopot z otwarciem furtki, to codzienne niedogodności, które mogą skutecznie uprzykrzyć życie. Na szczęście, zanim zaczniemy panikować i szukać numeru do serwisu, istnieje prosty i skuteczny sposób na wstępną diagnozę. Mowa o pomiarze napięcia. Jest to fundamentalna czynność, która często pozwala zidentyfikować źródło problemu, zwłaszcza gdy objawy wskazują na kłopoty z zasilaniem lub obwodami elektrycznymi. Zrozumienie podstawowych wartości elektrycznych i umiejętność ich pomiaru to klucz do szybkiej i trafnej oceny sytuacji.
Najczęstsze objawy awarii, które może zdiagnozować multimetr
Istnieje szereg symptomów, które mogą sugerować problem z napięciem w Twoim domofonie. Jeśli zauważysz, że słuchawka milczy, mimo prób nawiązania połączenia, lub nie słychać żadnego dźwięku przy naciskaniu przycisku na panelu zewnętrznym, może to być oznaka braku zasilania podstawowych komponentów unifonu. Podobnie, jeśli masz problem z otwieraniem elektrozaczepu, czyli drzwi się nie otwierają po naciśnięciu przycisku, a jednocześnie słychać charakterystyczne "pyknięcie" lub jego brak, może to wskazywać na nieprawidłowe napięcie w obwodzie zasilającym elektrozaczep. Te pozornie różne objawy często mają wspólny mianownik problem z dostarczeniem odpowiedniej mocy do poszczególnych elementów systemu.
Dlaczego nie warto od razu wzywać fachowca? Kiedy samodzielna diagnoza ma sens?
Wielu z nas automatycznie sięga po telefon, gdy tylko pojawi się jakikolwiek problem techniczny. Jednak w przypadku domofonów, samodzielna diagnoza za pomocą multimetru może okazać się niezwykle opłacalna. Po pierwsze, pozwala zaoszczędzić pieniądze, które musielibyśmy wydać na wizytę fachowca, jeśli problem okaże się prozaiczny. Po drugie, oszczędza czas zamiast czekać na umówioną wizytę, możemy szybko zorientować się, co jest nie tak. Warto podjąć próbę samodzielnego sprawdzenia domofonu, gdy objawy wskazują na problemy z zasilaniem, a Ty posiadasz podstawowe narzędzia i odrobinę chęci do działania. Wiele usterek ma proste przyczyny, które można łatwo zidentyfikować, a następnie ewentualnie podjąć dalsze kroki.
Zanim zaczniesz: Jakie narzędzia i środki ostrożności są kluczowe?
Przed przystąpieniem do jakichkolwiek prac związanych z elektryką, nawet tak pozornie prostych jak pomiar napięcia w domofonie, kluczowe jest odpowiednie przygotowanie. Posiadanie właściwego sprzętu i bezwzględne przestrzeganie zasad bezpieczeństwa to fundament, który pozwoli Ci uniknąć nieprzyjemnych konsekwencji i zapewni skuteczność wykonywanych czynności. Pamiętaj, że nawet niskie napięcia mogą być niebezpieczne, jeśli nie zachowamy odpowiedniej ostrożności.
Multimetr – Twój najważniejszy sprzymierzeniec. Jak go poprawnie ustawić?
Multimetr, zwany również miernikiem uniwersalnym, to absolutnie niezbędne narzędzie w arsenału każdego, kto chce samodzielnie diagnozować problemy elektryczne. Jest to urządzenie, które pozwala mierzyć różne parametry elektryczne, w tym napięcie, prąd i rezystancję. Aby poprawnie zmierzyć napięcie w domofonie, musisz wiedzieć, jak ustawić multimetr. Jeśli chcesz sprawdzić napięcie stałe (DC), które zasila elektronikę unifonu, ustaw pokrętło na symbol DCV lub V⎓. Dla napięcia zmiennego (AC), które zazwyczaj zasila elektrozaczep, wybierz symbol ACV lub V~. Jeśli nie znasz dokładnej wartości napięcia, wybierz zakres nieco wyższy niż spodziewana wartość (np. 20V dla DC, 200V dla AC), aby uniknąć uszkodzenia miernika. Wiele nowoczesnych multimetrów posiada funkcję automatycznego wyboru zakresu, co znacznie ułatwia obsługę.Bezpieczeństwo przede wszystkim: O czym absolutnie musisz pamiętać przed dotknięciem przewodów?
Nawet jeśli napięcia w instalacjach domofonowych są zazwyczaj niskie (zwykle poniżej 12V lub kilkadziesiąt V w nowszych systemach), nigdy nie wolno lekceważyć zasad bezpieczeństwa. Po pierwsze, upewnij się, że Twoje ręce są całkowicie suche wilgoć znacząco zwiększa ryzyko porażenia prądem. Po drugie, używaj narzędzi z izolowanymi rękojeściami, aby zminimalizować ryzyko kontaktu z prądem. Po trzecie, unikaj sytuacji, w której dotykasz jednocześnie dwóch przewodów lub przewodu i uziemionego elementu. Jeśli to możliwe i bezpieczne, przed demontażem obudowy unifonu, warto odłączyć zasilanie całego systemu domofonowego, na przykład poprzez wyłączenie odpowiedniego bezpiecznika w skrzynce elektrycznej. Pamiętaj jednak, że do wykonania pomiaru napięcia, zasilanie musi być podłączone, dlatego w takiej sytuacji zachowaj szczególną ostrożność.
Krok po kroku: Jak prawidłowo zmierzyć napięcie w słuchawce domofonu (unifonie)?
Teraz, gdy już wiesz, jak się przygotować i jakie narzędzia są Ci potrzebne, przejdźmy do sedna samego pomiaru. Poniższa instrukcja przeprowadzi Cię przez proces krok po kroku, dzięki czemu będziesz mógł samodzielnie sprawdzić kluczowe parametry napięcia w swoim unifonie.

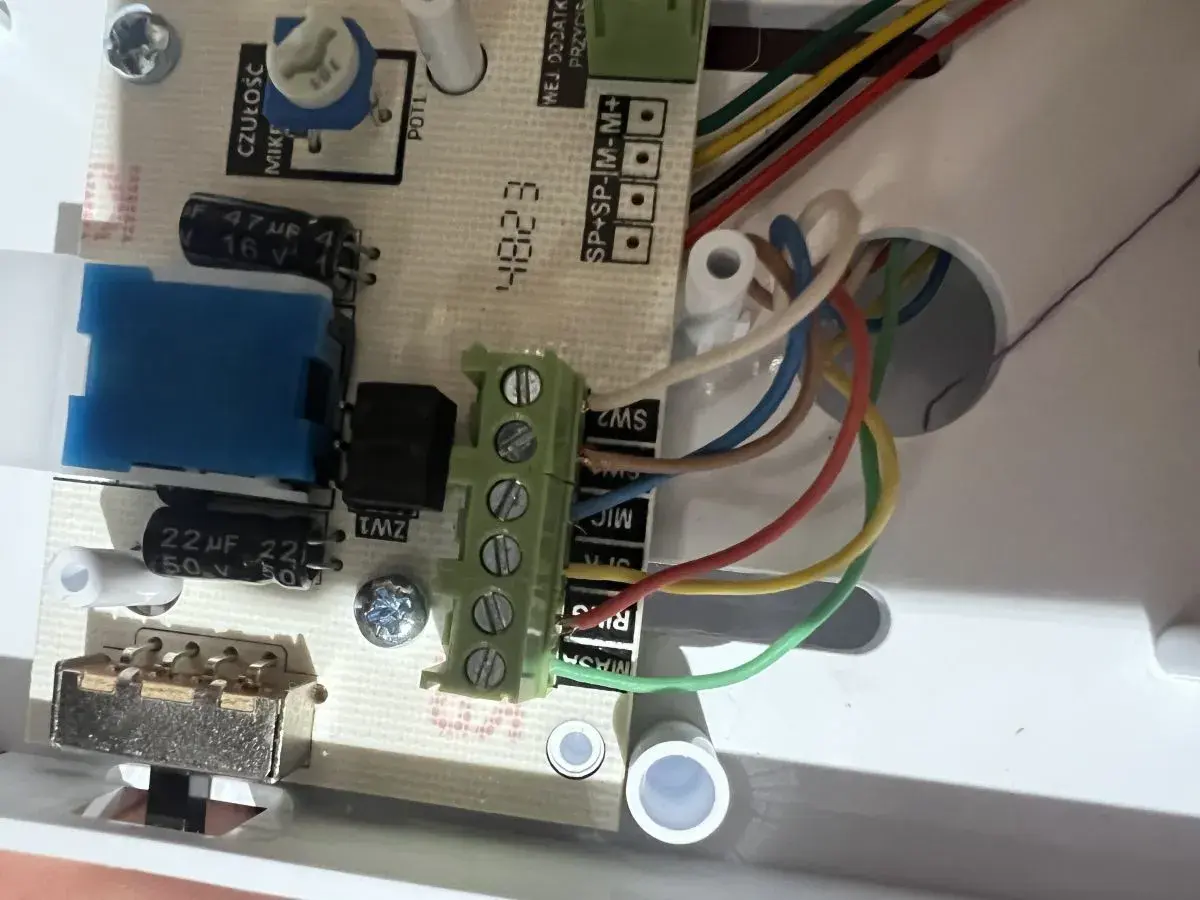

Demontaż obudowy i identyfikacja kluczowych zacisków (żył)
Pierwszym krokiem jest bezpieczne zdjęcie obudowy unifonu. Zazwyczaj jest ona przymocowana za pomocą kilku śrubek, które po odkręceniu pozwolą na odsłonięcie wnętrza urządzenia. W środku zobaczysz płytkę drukowaną oraz szereg zacisków, do których podłączone są przewody doprowadzające sygnał i zasilanie. Zaciski te często są oznaczone literami lub cyframi, a przewody mogą mieć różne kolory, co ułatwia ich identyfikację. Warto jednak pamiętać, że układ ten może się różnić w zależności od producenta i modelu domofonu. W systemach analogowych zazwyczaj znajdziesz kilka przewodów, natomiast w nowszych systemach cyfrowych może być ich więcej. Jeśli nie masz pewności, możesz poszukać schematu swojego modelu w internecie lub ostrożnie zidentyfikować zaciski na podstawie ich położenia względem innych elementów.
Pomiar napięcia stałego (DC) – jak sprawdzić zasilanie elektroniki?
Ustaw swój multimetr na pomiar napięcia stałego (DCV lub V⎓) i wybierz odpowiedni zakres (np. 20V). Następnie, ostrożnie przyłóż czerwoną sondę miernika do zacisku oznaczonego jako „+” lub „V” (często jest to zacisk zasilania dodatniego), a czarną sondę do zacisku oznaczonego jako „-” lub „GND” (masa, czyli zasilanie ujemne). W polskich instalacjach domofonowych, napięcie stałe zasilające elektronikę unifonu zazwyczaj mieści się w przedziale od 5 do 6 V DC, dochodząc nawet do 10,5 V DC. W przypadku nowszych, cyfrowych systemów, takich jak popularny Urmet 2Voice, napięcie to może być znacznie wyższe i wynosić od 36 do 48 V DC. Odczyt napięcia pozwoli Ci ocenić, czy elektronika unifonu otrzymuje odpowiednie zasilanie.
Pomiar napięcia zmiennego (AC) – jak sprawdzić obwód otwierania drzwi?
Obwód odpowiedzialny za otwieranie elektrozaczepu jest zazwyczaj zasilany napięciem zmiennym. Aby go sprawdzić, ustaw multimetr na pomiar napięcia zmiennego (ACV lub V~) i wybierz odpowiedni zakres (np. 200V, jeśli nie masz pewności co do wartości). Następnie zlokalizuj zaciski odpowiedzialne za podłączenie elektrozaczepu (często oznaczone jako „E” lub „Z”). Przyłóż sondy miernika do tych zacisków. Prawidłowe napięcie zmienne dla elektrozaczepu wynosi zazwyczaj około 12 V AC. Pamiętaj, że pomiar ten wykonuje się zazwyczaj podczas próby otwarcia drzwi lub gdy system jest w stanie gotowości do ich otwarcia.
Co mówią liczby? Jak interpretować wyniki pomiarów?
Samo wykonanie pomiaru to dopiero połowa sukcesu. Kluczowe jest prawidłowe zinterpretowanie uzyskanych wyników. To właśnie liczby na ekranie multimetru powiedzą Ci, w czym tkwi problem i jakie kroki powinieneś podjąć dalej. Zrozumienie, jakie napięcie jest prawidłowe, a co oznaczają odchylenia od normy, jest niezbędne do skutecznej diagnozy.
Jakie napięcie jest prawidłowe? Typowe wartości dla systemów analogowych i cyfrowych w Polsce
Podsumowując, prawidłowe wartości napięcia mogą się różnić w zależności od typu systemu domofonowego. W starszych, analogowych instalacjach, można spodziewać się napięcia stałego (DC) na poziomie 5-10,5 V, a napięcia zmiennego (AC) dla elektrozaczepu około 12 V. Nowsze systemy cyfrowe, takie jak wspomniany Urmet, mogą operować na wyższych napięciach stałych, rzędu 36-48 V DC, podczas gdy napięcie zmienne dla elektrozaczepu pozostaje zazwyczaj zbliżone. Zawsze warto sprawdzić specyfikację swojego systemu, jeśli jest dostępna, jednak podane wartości stanowią dobry punkt odniesienia. Pamiętaj, że dopuszczalne są niewielkie odchylenia od normy, zależne od producenta i konkretnego modelu urządzenia.
Wynik "0 V" na mierniku – co to oznacza i gdzie szukać przyczyny?
Jeśli Twój multimetr pokazuje 0 V (lub wartość bardzo bliską zeru) na zaciskach, gdzie powinno być napięcie, jest to jasny sygnał, że zasilanie nie dociera do danego elementu. Najczęstszymi przyczynami takiego stanu rzeczy są: uszkodzony zasilacz domofonu, który przestał spełniać swoją funkcję; przepalony bezpiecznik w instalacji elektrycznej budynku, który zabezpiecza obwód domofonu; lub przerwany przewód w instalacji, który fizycznie uniemożliwia przepływ prądu. W przypadku problemów z zasilaczem lub bezpiecznikiem, często konieczna jest interwencja specjalisty lub administratora budynku, zwłaszcza jeśli nie masz pewności, który bezpiecznik odpowiada za domofon.
Napięcie jest, ale zbyt niskie – co to może sygnalizować?
Sytuacja, w której miernik pokazuje napięcie, ale jest ono znacznie niższe od wartości nominalnych (np. zamiast 12V DC pokazuje tylko 3V DC), również wymaga uwagi. Może to wskazywać na kilka potencjalnych problemów. Jedną z możliwości jest zwarcie w instalacji, które powoduje nadmierny pobór prądu i spadek napięcia. Inną przyczyną może być przeciążenie obwodu, na przykład przez podłączenie dodatkowych urządzeń lub uszkodzenie jednego z elementów systemu. Zbyt niskie napięcie może również świadczyć o uszkodzeniu zasilacza, który nie jest w stanie dostarczyć wystarczającej mocy. Niestabilne lub zbyt niskie napięcie często objawia się niestabilnym działaniem domofonu, sporadycznymi awariami lub brakiem reakcji na komendy.
Od diagnozy do rozwiązania: Co dalej po zmierzeniu napięcia?
Po przeprowadzeniu pomiarów i zinterpretowaniu wyników, wiesz już, czy problem leży w zasilaniu. Teraz czas zastanowić się, co dalej. W zależności od uzyskanych wartości, możesz podjąć konkretne kroki, które przywrócą Twój domofon do życia, lub zorientować się, kiedy potrzebna jest pomoc specjalisty.
Brak napięcia: Sprawdź zasilacz i bezpieczniki w Twojej instalacji
Jeśli Twoje pomiary wykazały brak napięcia, pierwszym krokiem jest sprawdzenie tych elementów, które odpowiadają za dostarczanie prądu do systemu. Jeśli masz dostęp do zasilacza domofonu (często znajduje się on w pobliżu skrzynki z bezpiecznikami lub w piwnicy), upewnij się, że jest on poprawnie podłączony i nie nosi śladów uszkodzeń. Następnie, sprawdź bezpieczniki w skrzynce elektrycznej. Poszukaj tych, które mogą być odpowiedzialne za obwód domofonu (często są one oznaczone). Jeśli któryś bezpiecznik jest przepalony, możesz spróbować go wymienić, ale tylko jeśli masz pewność co do jego przeznaczenia i parametrów. W razie wątpliwości, lepiej skonsultować się z elektrykiem.
Niskie napięcie: Jak zlokalizować potencjalne zwarcie w przewodach?
Gdy napięcie jest w systemie, ale jest ono zbyt niskie, problemem może być wspomniane wcześniej zwarcie. Lokalizacja zwarcia w przewodach ukrytych w ścianach jest zadaniem niezwykle trudnym i często wymaga specjalistycznego sprzętu, takiego jak testery obwodów czy kamery termowizyjne. Samodzielne próby zlokalizowania i naprawy zwarcia mogą być ryzykowne i prowadzić do dalszych uszkodzeń. W takiej sytuacji, zazwyczaj najlepszym rozwiązaniem jest wezwanie wykwalifikowanego elektryka, który posiada odpowiednie narzędzia i wiedzę, aby bezpiecznie zidentyfikować i usunąć usterkę.
Napięcie w normie, a domofon nadal nie działa – co jeszcze mogło zawieść?
Jeśli po wykonaniu pomiarów okazało się, że napięcie w instalacji jest prawidłowe, a domofon wciąż nie działa, oznacza to, że problem leży gdzie indziej. Możliwych przyczyn jest wiele. Może to być uszkodzona słuchawka (unifon) w Twoim mieszkaniu na przykład wadliwy głośnik lub mikrofon. Problemem może być również zepsuty przycisk otwierania drzwi na panelu zewnętrznym, uszkodzona centralka domofonowa (panel zewnętrzny) lub sam elektrozaczep. W takich przypadkach, dalsza diagnoza może wymagać bardziej zaawansowanej wiedzy technicznej lub specjalistycznego sprzętu.
Kiedy samodzielna naprawa to zły pomysł? Poznaj granice i wezwij specjalistę
Chociaż samodzielna diagnoza i drobne naprawy mogą przynieść satysfakcję i oszczędności, istnieją sytuacje, w których lepiej nie ryzykować i powierzyć zadanie profesjonalistom. Poznanie tych granic jest kluczowe dla Twojego bezpieczeństwa i skuteczności naprawy.
Problem dotyczy całego budynku – dlaczego należy skontaktować się z administracją?
Jeśli zauważysz, że problem z domofonem dotyczy nie tylko Twojego mieszkania, ale także kilku lub wszystkich lokatorów w budynku, jest to silny sygnał, że awaria leży w centralnej części systemu. Może to być uszkodzony panel zewnętrzny, problem z głównym zasilaczem, uszkodzona magistrala sygnałowa lub inny element wspólnej instalacji. W takiej sytuacji, zdecydowanie zaleca się kontakt z administracją budynku lub spółdzielnią mieszkaniową. Oni są odpowiedzialni za utrzymanie infrastruktury wspólnej i powinni zająć się profesjonalną naprawą, która przywróci funkcjonalność domofonu wszystkim mieszkańcom.
Przeczytaj również: Elektrozaczep - z pamięcią czy bez? Decyzja dla Twojej wygody
Gdy pomiary wskazują na złożoną awarię – dlaczego warto zaufać doświadczeniu elektryka?
Nawet jeśli masz doświadczenie z majsterkowaniem, niektóre awarie domofonu mogą być zbyt skomplikowane, by rozwiązać je samodzielnie. Dotyczy to sytuacji, gdy pomiary wskazują na złożone problemy z instalacją elektryczną, potrzebę ingerencji w główne obwody zasilania, lub gdy problem jest trudny do zlokalizowania i wymaga specjalistycznej wiedzy. W takich przypadkach, zawsze warto wezwać wykwalifikowanego elektryka lub autoryzowany serwis domofonów. Specjalista dysponuje nie tylko odpowiednimi narzędziami i częściami zamiennymi, ale przede wszystkim wiedzą i doświadczeniem, które pozwalają mu na szybkie i bezpieczne usunięcie nawet najbardziej złożonych usterek, minimalizując ryzyko dalszych uszkodzeń lub zagrożeń dla bezpieczeństwa.
