Jak podłączyć czujnik ruchu z wyłącznikiem? Schemat i kontrola światła

Połączenie czujnika ruchu z tradycyjnym wyłącznikiem światła to rozwiązanie, które znacząco zwiększa komfort użytkowania oświetlenia w domu. Pozwala ono na elastyczne zarządzanie światłem, łącząc zalety automatyki z możliwością ręcznego sterowania. W tym artykule przeprowadzimy Cię przez kluczowe aspekty tego typu instalacji, od zasad bezpieczeństwa, przez zrozumienie oznaczeń, aż po konkretne schematy podłączenia, które pozwolą Ci uzyskać pełną kontrolę nad Twoim oświetleniem.

Dlaczego połączenie czujnika ruchu z wyłącznikiem to komfort, którego potrzebujesz

Połączenie czujnika ruchu z tradycyjnym wyłącznikiem to krok w stronę inteligentnego i komfortowego zarządzania oświetleniem. To rozwiązanie wykracza poza podstawową automatykę, dając Ci realną kontrolę nad tym, kiedy i jak światło ma działać. Zamiast być ograniczonym przez algorytm czujnika, możesz decydować, czy chcesz skorzystać z jego automatycznych funkcji, czy wolisz tradycyjne, ręczne sterowanie.

Elastyczność ponad automatyką: Kiedy ręczne sterowanie światłem jest niezastąpione?

Choć czujniki ruchu są niezwykle wygodne, istnieją sytuacje, w których automatyczne włączanie i wyłączanie światła może być uciążliwe. Pomyśl o długich wieczorach z książką, kiedy nie wykonujesz gwałtownych ruchów, a światło może zgasnąć w najmniej odpowiednim momencie. Albo o sytuacji, gdy chcesz, aby światło w łazience świeciło się przez cały czas, na przykład podczas remontu lub gdy w pomieszczeniu przebywa wiele osób. W takich przypadkach funkcja "by-pass", czyli możliwość ręcznego włączenia światła na stałe, jest nieoceniona. Daje Ci ona swobodę decydowania, kiedy automatyka ma być aktywna, a kiedy chcesz mieć pełną, manualną kontrolę nad oświetleniem.

Oszczędność i wygoda w jednym: Jak ten prosty układ wpływa na codzienne życie?

Połączenie czujnika ruchu z wyłącznikiem to synergia, która przynosi wymierne korzyści. Z jednej strony, czujnik ruchu automatycznie wyłącza światło, gdy nikogo nie ma w pomieszczeniu, co przekłada się na realne oszczędności energii elektrycznej. Z drugiej strony, dodany wyłącznik eliminuje potencjalną frustrację związaną z ograniczeniami automatyki. Już nie musisz machać rękami, aby światło się zapaliło, ani martwić się, że zgaśnie podczas Twojej obecności. To proste połączenie sprawia, że korzystanie z oświetlenia staje się intuicyjne i bezproblemowe, podnosząc ogólny komfort życia w Twoim domu.

Zanim zaczniesz: Kluczowe zasady bezpieczeństwa i anatomia czujnika

Praca z instalacją elektryczną zawsze wymaga najwyższej ostrożności. Zanim przystąpisz do jakichkolwiek prac, upewnij się, że rozumiesz podstawowe zasady bezpieczeństwa i znasz budowę oraz oznaczenia kluczowych elementów, z którymi będziesz pracować. To gwarancja bezpiecznego i poprawnego wykonania instalacji.

Priorytet absolutny: Jak prawidłowo i bezpiecznie odłączyć zasilanie przed pracą?

Bezpieczeństwo jest najważniejsze. Nigdy nie pracuj pod napięciem. Postępuj według poniższych kroków:

1. Zlokalizuj odpowiedni bezpiecznik lub wyłącznik różnicowoprądowy w rozdzielnicy elektrycznej odpowiedzialny za obwód, w którym będziesz pracować.
2. Wyłącz zasilanie, przestawiając dźwignię bezpiecznika w pozycję "OFF" lub "0".
3. Upewnij się, że zasilanie zostało odłączone, używając próbnika napięcia (neonówki lub multimetru) na przewodach, z którymi będziesz pracować. Sprawdź zarówno przewód fazowy (L), jak i neutralny (N).
4. Zabezpiecz rozdzielnicę przed przypadkowym włączeniem zasilania przez inną osobę, np. poprzez umieszczenie kartki z ostrzeżeniem.

Absolutną podstawą jest wyłączenie napięcia w rozdzielnicy i upewnienie się próbnikiem o jego braku, zgodnie z informacjami od Homebook.pl. Dopiero wtedy możesz przystąpić do pracy.

Co oznaczają symbole L, N i strzałka? Oznaczenia na czujniku bez tajemnic

Zrozumienie oznaczeń na czujniku ruchu jest kluczowe dla poprawnego podłączenia. Oto najczęściej spotykane symbole:

• L (Line/Live/Phase): To przewód fazowy, który doprowadza napięcie zasilające do czujnika.
• N (Neutral): Jest to przewód neutralny, który wraz z fazą zamyka obwód zasilania czujnika.
• Wyjście sterujące (często oznaczane strzałką, L' lub symbolem żarówki): Po wykryciu ruchu ten przewód przekazuje napięcie do podłączonej lampy, powodując jej włączenie.

Typowy czujnik ruchu posiada właśnie te trzy zaciski, które pozwalają na jego prawidłowe wpięcie w instalację.

Niezbędnik instalatora: Jakie narzędzia i przewody przygotować?

Aby instalacja przebiegła sprawnie i bezpiecznie, warto przygotować odpowiednie narzędzia i materiały:

• Próbnik napięcia / multimetr niezbędny do sprawdzenia braku napięcia.
• Wkrętaki (płaskie i krzyżakowe) do odkręcania i dokręcania zacisków.
• Szczypce do ściągania izolacji do przygotowania końcówek przewodów.
• Nóż do kabli do zdejmowania izolacji z grubszych przewodów.
• Taśma izolacyjna do zabezpieczenia połączeń.
• Złączki WAGO lub kostki elektryczne do pewnego i bezpiecznego łączenia przewodów.
• Odpowiednie przewody elektryczne (np. trójżyłowe, czterożyłowe, w zależności od schematu) upewnij się, że mają odpowiedni przekrój.
• Drabina (jeśli praca odbywa się na wysokości) dla bezpiecznego dostępu.

Schemat podstawowy: Jak podłączyć czujnik ruchu z tradycyjnym, pojedynczym włącznikiem?

Podstawowe połączenie czujnika ruchu z pojedynczym włącznikiem światła daje dwie główne możliwości sterowania. Pozwalają one na całkowite wyłączenie układu lub na stałe włączenie światła, omijając działanie czujnika.

Scenariusz 1: Włącznik jako "twardy" wyłącznik całego układu – schemat i zastosowanie

W tym scenariuszu włącznik pojedynczy działa jak główny wyłącznik całego obwodu. Pozwala to na całkowite odcięcie zasilania od czujnika ruchu i lampy, co jest przydatne na przykład podczas długiej nieobecności w domu, prac konserwacyjnych lub gdy po prostu chcemy mieć pewność, że oświetlenie nie włączy się automatycznie.

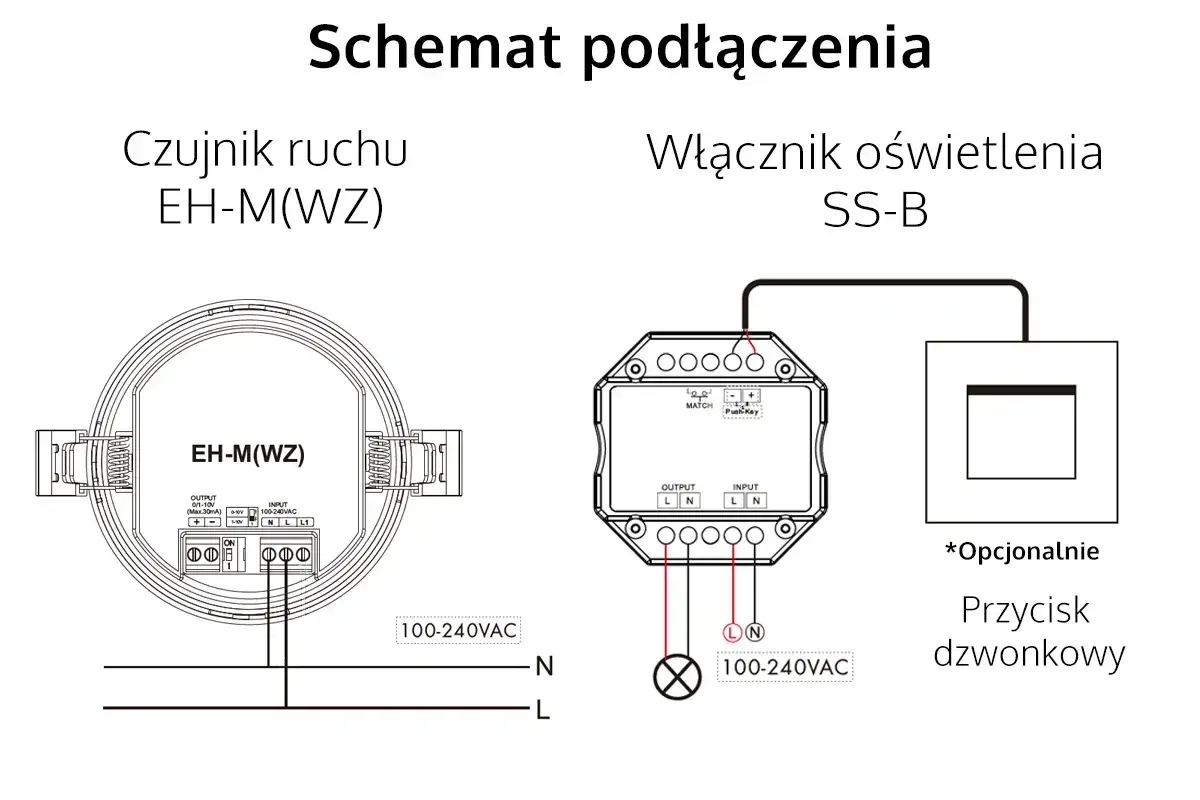

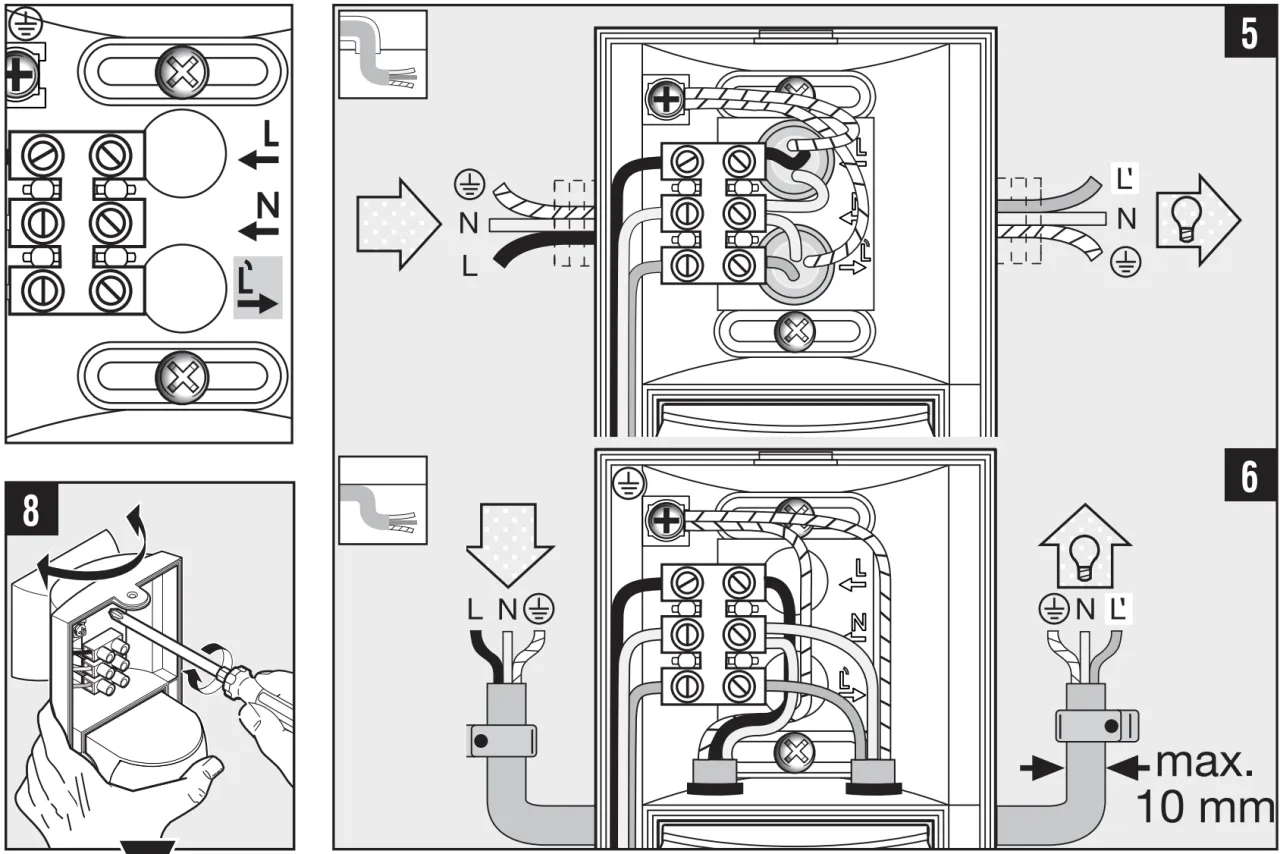

Schemat podłączenia: Faza (L) z instalacji podłączana jest do jednego zacisku włącznika. Z drugiego zacisku włącznika faza jest prowadzona do zacisku L czujnika ruchu. Przewód neutralny (N) z instalacji jest podłączany jednocześnie do zacisku N czujnika ruchu i do lampy. Wyjście sterujące czujnika ruchu jest podłączane do lampy.

Scenariusz 2: Ręczne włączenie światła na stałe – schemat z ominięciem (by-pass) czujnika

Ten scenariusz pozwala na ręczne włączenie światła na stałe, z pominięciem działania czujnika ruchu. Jest to niezwykle praktyczne rozwiązanie, gdy potrzebujesz stałego oświetlenia, niezależnie od detekcji ruchu. Co ważne, czujnik ruchu pozostaje stale zasilany, dzięki czemu zachowuje swoje ustawienia i jest gotowy do pracy w trybie automatycznym, gdy tylko przełączysz wyłącznik w odpowiednią pozycję.

Schemat podłączenia: Faza (L) z instalacji jest podłączana do zacisku L czujnika ruchu. Przewód neutralny (N) z instalacji jest podłączany do zacisku N czujnika ruchu oraz do lampy. Wyjście sterujące czujnika ruchu jest podłączane do jednego zacisku włącznika. Z drugiego zacisku włącznika przewód jest prowadzony do lampy. Dodatkowo, faza (L) z instalacji jest podłączana do drugiego zacisku włącznika, tak aby w pozycji "ON" włącznik podawał fazę bezpośrednio na lampę, omijając czujnik.

Pełna kontrola i wygoda: Schemat podłączenia z użyciem włącznika schodowego

Włącznik schodowy jest idealnym rozwiązaniem do elastycznego sterowania oświetleniem z czujnikiem ruchu, szczególnie w miejscach, gdzie potrzebujemy wyboru między automatyką a stałym oświetleniem. Jego konstrukcja pozwala na intuicyjne przełączanie między trybami.

Jak włącznik schodowy daje ci wybór? Tryb „AUTO” (czujnik) vs „ON” (światło na stałe)

Włącznik schodowy, dzięki swojej budowie, oferuje możliwość wyboru jednego z dwóch trybów pracy. W trybie „AUTO” zasilanie jest kierowane na czujnik ruchu, który następnie steruje oświetleniem w sposób automatyczny. Natomiast w trybie „ON” faza jest podawana bezpośrednio na lampę, całkowicie omijając czujnik i zapewniając stałe świecenie. Zgodnie z informacjami z Homebook.pl, "w pierwszym zasilanie jest kierowane na czujnik (tryb automatyczny), a w drugim faza podawana jest bezpośrednio na lampę, omijając czujnik (tryb stałego świecenia)." Taka konfiguracja zapewnia stałe zasilanie czujnika, co jest kluczowe dla zachowania jego ustawień.

Instalacja krok po kroku: Czytelny schemat podłączenia przewodów do włącznika schodowego i czujnika

Podłączenie czujnika ruchu z włącznikiem schodowym wymaga precyzji. Oto szczegółowy opis, jak to zrobić:

1. Odłącz zasilanie! To pierwszy i najważniejszy krok.
2. Doprowadź przewód fazowy (L, np. brązowy/czarny) z instalacji do zacisku wejściowego (często oznaczonego jako L lub P) włącznika schodowego.
3. Z jednego z zacisków wyjściowych włącznika schodowego (tzw. "korespondencyjnego") poprowadź przewód fazowy do zacisku L czujnika ruchu.
4. Z drugiego zacisku wyjściowego włącznika schodowego (tzw. "korespondencyjnego") poprowadź przewód fazowy bezpośrednio do lampy.
5. Doprowadź przewód neutralny (N, niebieski) z instalacji do zacisku N czujnika ruchu oraz do lampy.
6. Podłącz wyjście sterujące czujnika ruchu (zazwyczaj oznaczone jako L' lub strzałką) do przewodu idącego do lampy (tego samego, co z drugiego zacisku włącznika schodowego).
7. Jeśli lampa posiada metalową obudowę, podłącz do niej przewód ochronny (PE, żółto-zielony).
8. Po dokładnym sprawdzeniu wszystkich połączeń, włącz zasilanie w rozdzielnicy.

Wizualizacja połączeń w puszce: Jak prawidłowo zorganizować przewody?

Dobre zorganizowanie przewodów w puszce instalacyjnej to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i ułatwienia przyszłych prac serwisowych. Pamiętaj o kilku zasadach:

• Zawsze zostawiaj odpowiedni zapas długości przewodów. Ułatwi to podłączenie i ewentualne poprawki.
• Wykorzystuj złączki WAGO lub kostki elektryczne do tworzenia pewnych i bezpiecznych połączeń.
• Jeśli kolory przewodów nie są intuicyjne, warto je oznaczyć, aby uniknąć pomyłek.
• Układaj przewody schludnie w puszce, unikając ich splątania i nadmiernego zginania.

Rozwiązania dla bardziej złożonych instalacji: Co warto wiedzieć?

Większe przestrzenie lub specyficzne potrzeby mogą wymagać bardziej zaawansowanych konfiguracji. Oto kilka przykładów, które mogą okazać się przydatne.

Jeden czujnik i dwa włączniki schodowe – schemat idealny na korytarz lub schody

W przypadku długich korytarzy lub wielopoziomowych schodów, idealnym rozwiązaniem jest zastosowanie jednego czujnika ruchu sterującego jedną lampą, ale z dwoma włącznikami schodowymi. Włączniki te umieszcza się na początku i końcu korytarza lub na dole i górze schodów. Taka konfiguracja pozwala na włączanie i wyłączanie światła z obu punktów, a także na przełączanie między trybem automatycznym (sterowanym przez czujnik) a trybem stałego oświetlenia. To zapewnia maksymalną elastyczność i wygodę użytkowania.

Dwa czujniki ruchu sterujące jedną lampą – jak poprawnie połączyć je równolegle?

Jeśli chcesz, aby lampa włączała się niezależnie od tego, który z dwóch czujników ruchu wykryje ruch, możesz połączyć je równolegle. W tej konfiguracji faza i przewód neutralny są doprowadzane do każdego czujnika osobno. Następnie wyjścia sterujące obu czujników są łączone równolegle i dopiero te połączone przewody są doprowadzane do lampy. Dzięki temu lampa zapali się, gdy tylko którykolwiek z czujników zarejestruje ruch.

Najczęstsze błędy i problemy: Jak ich uniknąć i co zrobić, gdy coś nie działa?

Nawet przy starannym wykonaniu, czasami pojawiają się problemy z działaniem zainstalowanego układu. Oto przegląd najczęstszych usterek i sposobów ich rozwiązania.

Światło nie gaśnie lub miga – gdzie szukać przyczyny w instalacji?

Ciągłe świecenie lampy lub jej migotanie to jedne z najczęściej zgłaszanych problemów. Przyczyny mogą być różne:

• Błędne podłączenie przewodów: Najczęstsza przyczyna. Może to być zamiana przewodu fazowego z neutralnym, lub niewłaściwe podłączenie wyjścia sterującego czujnika.
• Niewłaściwe ustawienie czułości (LUX): Czujnik może być ustawiony na zbyt wysoką czułość światła, co sprawia, że interpretuje nawet jasne światło dzienne jako ciemność i włącza lampę.
• Minimalne obciążenie: Niektóre czujniki wymagają minimalnego obciążenia do prawidłowego działania. Lampy LED, ze względu na niską moc, mogą nie spełniać tego wymogu, co prowadzi do migotania. W takim przypadku może być potrzebny specjalny adapter.
• Uszkodzony czujnik: Choć rzadziej, możliwe jest, że sam czujnik ruchu jest wadliwy.

Czujnik nie reaguje po podłączeniu włącznika – typowe pomyłki w okablowaniu

Jeśli czujnik ruchu po podłączeniu wyłącznika w ogóle nie reaguje, najczęściej wynika to z następujących błędów:

• Brak zasilania czujnika: Upewnij się, że do czujnika prawidłowo podłączono przewód fazowy (L) i neutralny (N).
• Niewłaściwe podłączenie wyjścia sterującego: Sprawdź, czy wyjście sterujące czujnika jest prawidłowo podłączone do lampy.
• Włącznik w niewłaściwej pozycji: Jeśli używasz włącznika schodowego, upewnij się, że nie jest on ustawiony w pozycji stałego świecenia lampy, która omija czujnik.
• Uszkodzony czujnik ruchu: Jak wspomniano wcześniej, możliwe jest uszkodzenie samego urządzenia.
• Niewłaściwe ustawienia czujnika: Sprawdź ustawienia czułości (LUX) i czasu świecenia (TIME) na czujniku.

Przeczytaj również: PWM - Jak działa i dlaczego jest tak ważny w elektronice?

Regulacja ma znaczenie: Jak ustawić parametry LUX i TIME, aby układ działał optymalnie?

Większość czujników ruchu posiada dwa kluczowe regulatory, które pozwalają na dopasowanie ich działania do Twoich potrzeb: LUX i TIME. Niewłaściwych ustawień czułości (LUX) i czasu świecenia (TIME) na samym czujniku to częsta przyczyna problemów. Oto, co oznaczają:

• LUX (czułość na światło): Ten parametr określa, przy jakim poziomie oświetlenia zewnętrznego czujnik ma zacząć działać. Ustawienie na symbol słońca oznacza, że czujnik będzie aktywny niezależnie od pory dnia i natężenia światła zewnętrznego. Ustawienie na symbol księżyca sprawi, że czujnik będzie działał tylko po zmroku.
• TIME (czas świecenia): Ten regulator decyduje o tym, jak długo światło pozostanie włączone po ostatnim wykryciu ruchu.

Eksperymentowanie z tymi ustawieniami jest kluczowe. Zacznij od ustawienia TIME na minimalną wartość i stopniowo ją zwiększaj, obserwując reakcję lampy. Podobnie z LUX jeśli chcesz, aby światło włączało się tylko w nocy, ustaw symbol księżyca i stopniowo zwiększaj czułość, aż uzyskasz pożądany efekt.
