Zrozumienie oznaczeń styków przekaźnika jest absolutnie kluczowe dla każdego, kto zajmuje się elektroniką, elektryką, a nawet mechaniką pojazdową. Niezależnie od tego, czy dopiero zaczynasz swoją przygodę z lutownicą, czy jesteś już doświadczonym technikiem, poprawne odczytanie tych symboli i numerów na schematach oraz samych urządzeniach pozwoli Ci uniknąć błędów i zapewnić bezpieczne działanie układów. Ten artykuł to Twój praktyczny przewodnik, który rozwieje wszelkie wątpliwości.
Dlaczego bez znajomości tych symboli ani rusz? Wprowadzenie do świata przekaźników
Przekaźnik to w swojej najprostszej formie elektromechaniczny łącznik. Jego główną rolą w układzie elektrycznym jest umożliwienie sterowania obwodami o potencjalnie większej mocy za pomocą sygnału o znacznie mniejszej mocy, a także zapewnienie galwanicznej izolacji między obwodem sterującym a sterowanym. Dzięki tej uniwersalności przekaźniki znalazły szerokie zastosowanie w automatyce przemysłowej, systemach sterowania, a także w motoryzacji.
Kiedy spojrzymy na schemat elektryczny, przekaźnik jest zazwyczaj reprezentowany przez prosty symbol składający się z prostokąta (symbolizującego cewkę) oraz jednej lub więcej par styków. Umiejętność rozpoznania tego symbolu i powiązania go z konkretnymi funkcjami jest fundamentalna do zrozumienia, jak dany obwód działa i jak go prawidłowo zaprojektować lub zdiagnozować.
Klucz do sukcesu: Dekodowanie podstawowych oznaczeń styków
Zanim zagłębimy się w numeryczne oznaczenia, musimy zrozumieć podstawowe typy styków, które definiują zachowanie przekaźnika. Są to fundament, na którym opiera się cała logika jego działania.
Styk oznaczony jako NO (Normally Open), czyli "normalnie otwarty", w stanie spoczynku gdy cewka przekaźnika nie jest zasilana jest rozwarty. Oznacza to, że nie przewodzi prądu. Dopiero po podaniu odpowiedniego napięcia na cewkę, mechanizm przekaźnika powoduje jego zamknięcie i umożliwia przepływ prądu.
Zupełnie odwrotnie działa styk NC (Normally Closed), czyli "normalnie zamknięty". W stanie spoczynku ten styk jest zamknięty i przewodzi prąd. Kiedy jednak cewka zostanie zasilona, styk ten rozwiera się, przerywając obwód i zatrzymując przepływ prądu.
W przekaźnikach przełącznych często spotkamy także styk COM (Common), czyli "wspólny", oraz oznaczenie C/O (Change-over). Styk COM jest punktem wspólnym dla pary styków NO i NC. Przekaźnik typu C/O posiada jedno wejście COM i dwa wyjścia jedno połączone z COM przez styk NO, a drugie przez styk NC. Po aktywacji cewki, COM przełącza się ze styku NC na styk NO, co pozwala na realizację funkcji przełączania.
Cewka, czyli mózg operacji: Jak czytać oznaczenia A1 i A2?
Sercem każdego przekaźnika jest jego cewka. To właśnie ona, po zasileniu odpowiednim napięciem, generuje pole magnetyczne. To pole magnetyczne z kolei przyciąga ruchomą część zwaną "zwojnicą" lub "kotwicą", która fizycznie zmienia stan styków. Cewka jest zatem elementem wykonawczym, który inicjuje całe działanie przekaźnika.

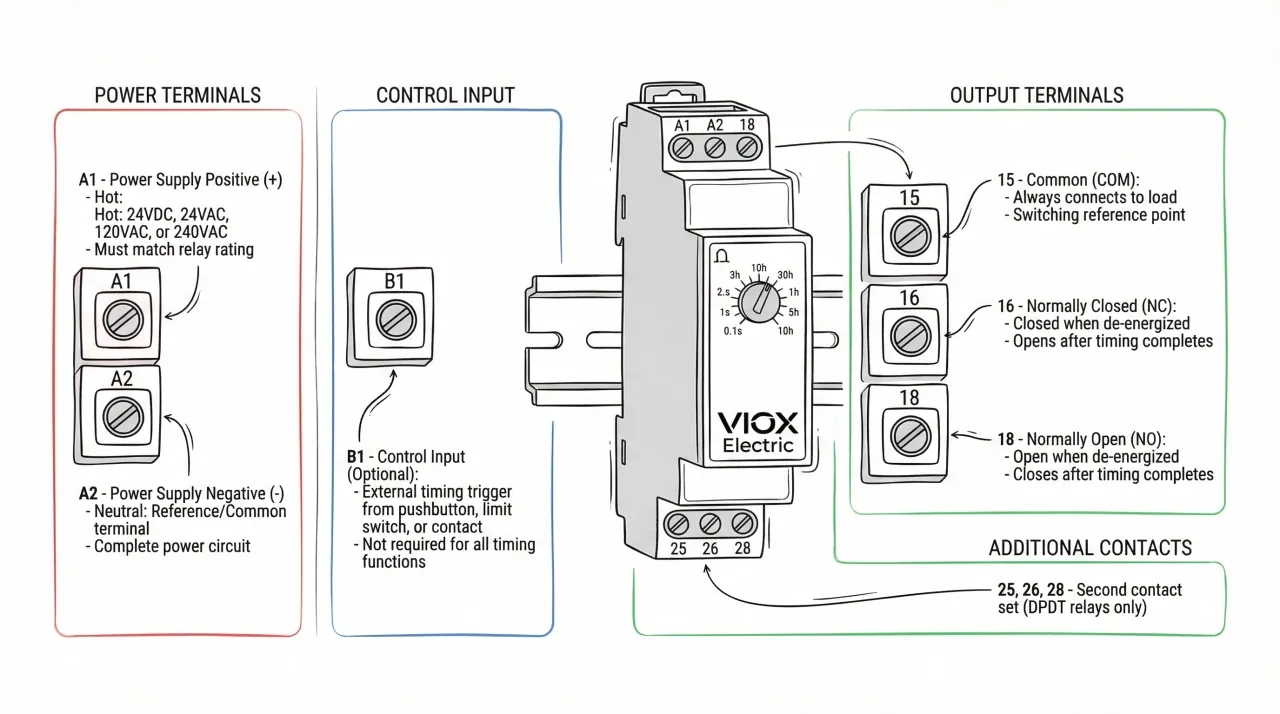

Standardowe oznaczenia zacisków cewki to A1 i A2. Aby przekaźnik zadziałał, należy podać na te zaciski napięcie zgodne ze specyfikacją producenta może to być na przykład 12V DC, 24V DC, a nawet 230V AC, w zależności od typu przekaźnika. Prawidłowe podłączenie zasilania cewki jest kluczowe dla jej poprawnego działania.
Przy podłączaniu cewek zasilanych prądem stałym (DC) polaryzacja zazwyczaj nie ma znaczenia, chyba że w przekaźniku zastosowano dodatkowe elementy zabezpieczające, takie jak dioda. W przypadku cewek na prąd zmienny (AC) polaryzacja również nie występuje. Zawsze jednak warto sprawdzić dokumentację techniczną przekaźnika, aby upewnić się co do prawidłowego sposobu podłączenia.
Tajemnicze liczby na obudowie: Przewodnik po oznaczeniach numerycznych

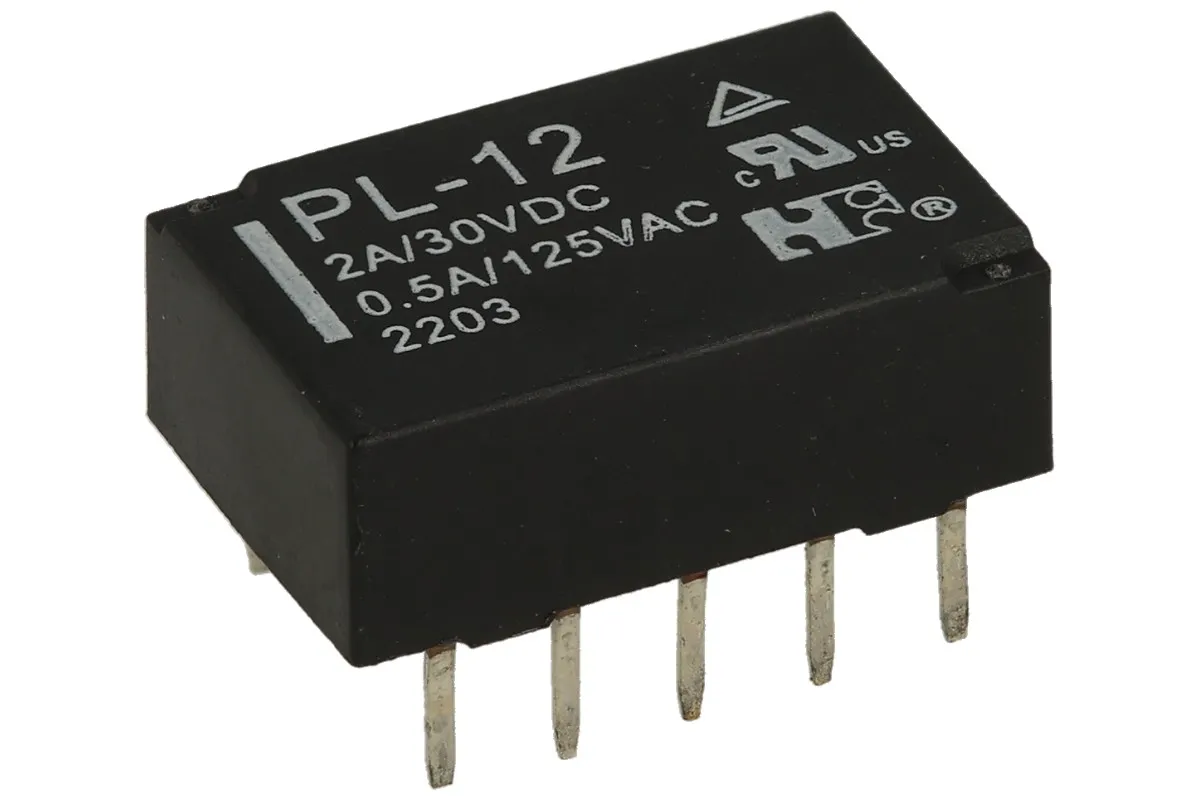

W przekaźnikach przemysłowych, szczególnie tych stosowanych w bardziej zaawansowanych układach automatyki, często spotykamy się z dwucyfrowymi oznaczeniami zacisków. Te numery nie są przypadkowe bazują na ustalonej normie, najczęściej PN-EN 50005, która wprowadza logiczny system identyfikacji funkcji poszczególnych styków.

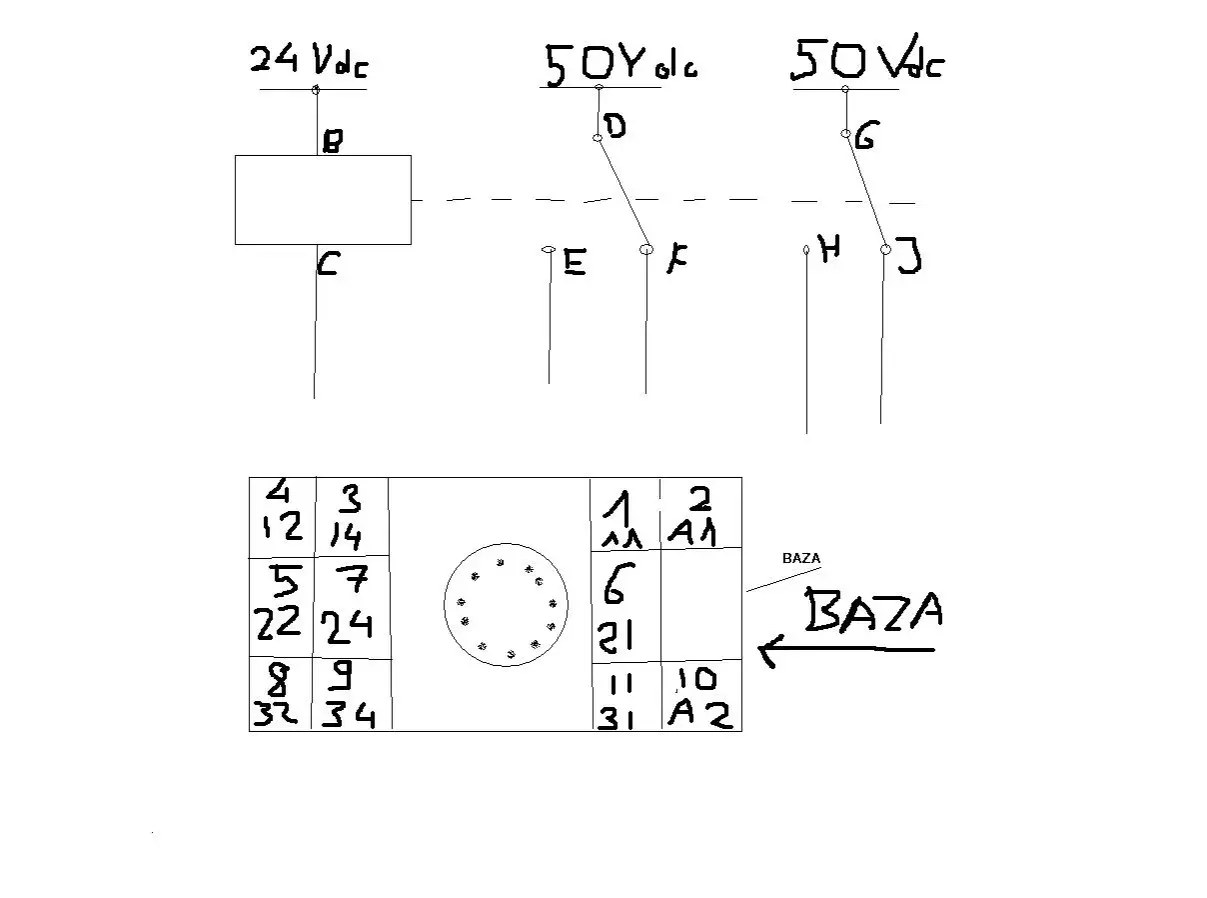

Pierwsza cyfra w dwucyfrowym oznaczeniu, na przykład w numerach 11, 12, 14, określa numer porządkowy zestawu styków w przekaźniku. Zazwyczaj przekaźniki mają kilka takich zestawów, więc pierwsza cyfra pozwala nam zidentyfikować, z którym z nich mamy do czynienia. Najczęściej spotykamy zestawy oznaczone jako 1, 2, 3 itd.
Druga cyfra jest kluczowa dla określenia funkcji danego styku w ramach danego zestawu. Zgodnie z normą:
- Numery zakończone na 1-2 oznaczają styk normalnie zamknięty (NC).
- Numery zakończone na 3-4 oznaczają styk normalnie otwarty (NO).
Przyjrzyjmy się praktycznym przykładom, aby w pełni zrozumieć tę logikę:
- Zacisk 11: Jest to styk wspólny (COM) dla pierwszego zestawu styków.
- Zacisk 12: To styk normalnie zamknięty (NC) powiązany ze stykiem wspólnym 11. W stanie spoczynku jest połączony z 11.
- Zacisk 14: To styk normalnie otwarty (NO) również powiązany ze stykiem wspólnym 11. W stanie spoczynku jest rozwarty względem 11.
- Analogicznie, dla drugiego zestawu styków, będziemy mieli zaciski 21 (COM), 22 (NC) i 24 (NO).

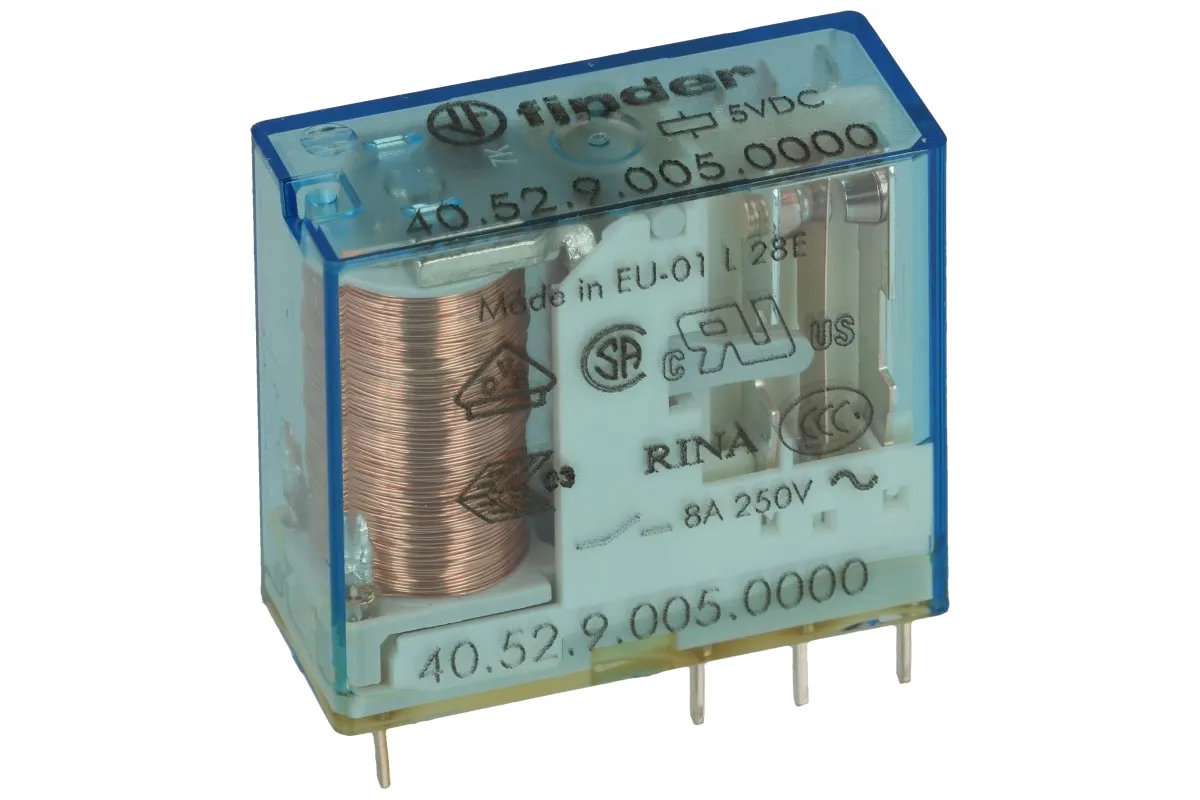

Specyfika branży moto: Oznaczenia styków w przekaźnikach samochodowych
W świecie motoryzacji często spotykamy się z nieco innym zestawem oznaczeń, który jest zgodny z normą DIN. Wynika to ze specyfiki instalacji samochodowych i potrzeby ujednolicenia standardów w tej dziedzinie.
Zacisk 30 w przekaźnikach samochodowych jest zazwyczaj podłączony bezpośrednio do stałego plusa z akumulatora. Jest to główne źródło zasilania dla odbiornika, którym steruje przekaźnik.
Zaciski 85 i 86 służą do sterowania cewką przekaźnika. Zacisk 85 to zazwyczaj koniec uzwojenia cewki, który podłączany jest do masy pojazdu. Zacisk 86 to początek uzwojenia, który otrzymuje sygnał sterujący (najczęściej "plus") z wyjścia modułu sterującego lub przełącznika.
Zaciski 87 i 87a to wyjścia, do których podłączamy odbiorniki. Tutaj również mamy do czynienia z podziałem na funkcje:
- 87: Jest to styk normalnie otwarty (NO). Prąd zaczyna płynąć do odbiornika dopiero po aktywacji cewki przekaźnika.
- 87a: W przekaźnikach przełącznych jest to styk normalnie zamknięty (NC). W stanie spoczynku przewodzi prąd, a po aktywacji cewki rozwiera się.
Od teorii do praktyki: Jak wykorzystać wiedzę o oznaczeniach?
Posiadanie teoretycznej wiedzy to jedno, ale kluczowe jest umiejętne zastosowanie jej w praktyce. Oto kilka kroków, które pomogą Ci pewniej poruszać się w świecie przekaźników.
Aby fizycznie zlokalizować i zidentyfikować styki na rzeczywistym przekaźniku, najlepiej posłużyć się multimetrem. Ustaw go w trybie ciągłości obwodu (sygnał dźwiękowy). Następnie, przy niezasilonym przekaźniku, możesz sprawdzić, które zaciski są ze sobą połączone. Na przykład, jeśli usłyszysz sygnał między zaciskiem 11 a 12, wiesz, że masz do czynienia ze stykiem NC. Po podaniu napięcia na cewkę (A1/A2 lub 85/86), pomiar między 11 a 14 powinien wykazać ciągłość obwodu, potwierdzając funkcję styku NO.

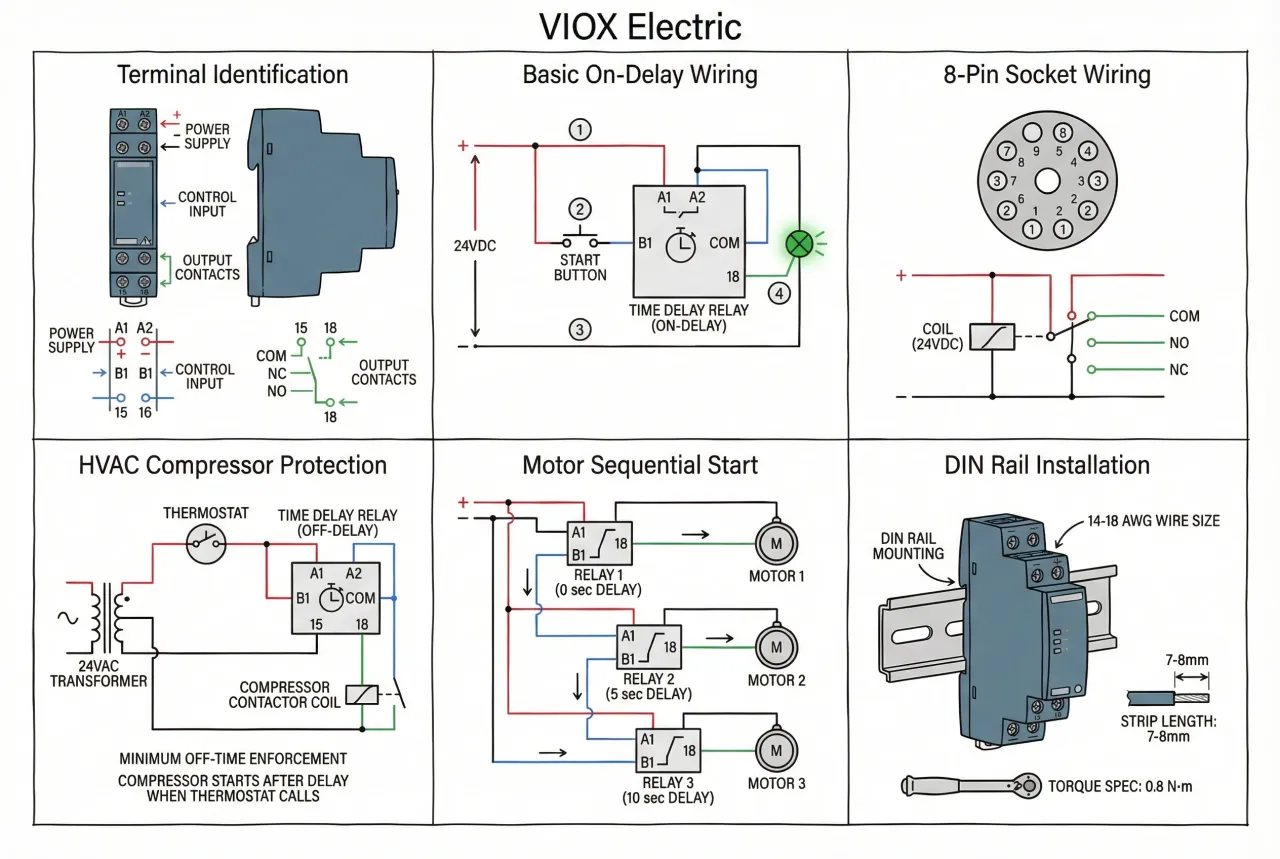

Czytanie kompletnego schematu elektrycznego z użyciem przekaźników wymaga połączenia wiedzy o symbolach graficznych z oznaczeniami numerycznymi. Zwróć uwagę na to, jak cewka jest połączona z obwodem sterującym, a następnie prześledź, do których zacisków odbiornika podłączone są styki NO i NC. Pomoże Ci to zrozumieć, kiedy i w jakich warunkach dany odbiornik będzie zasilany.

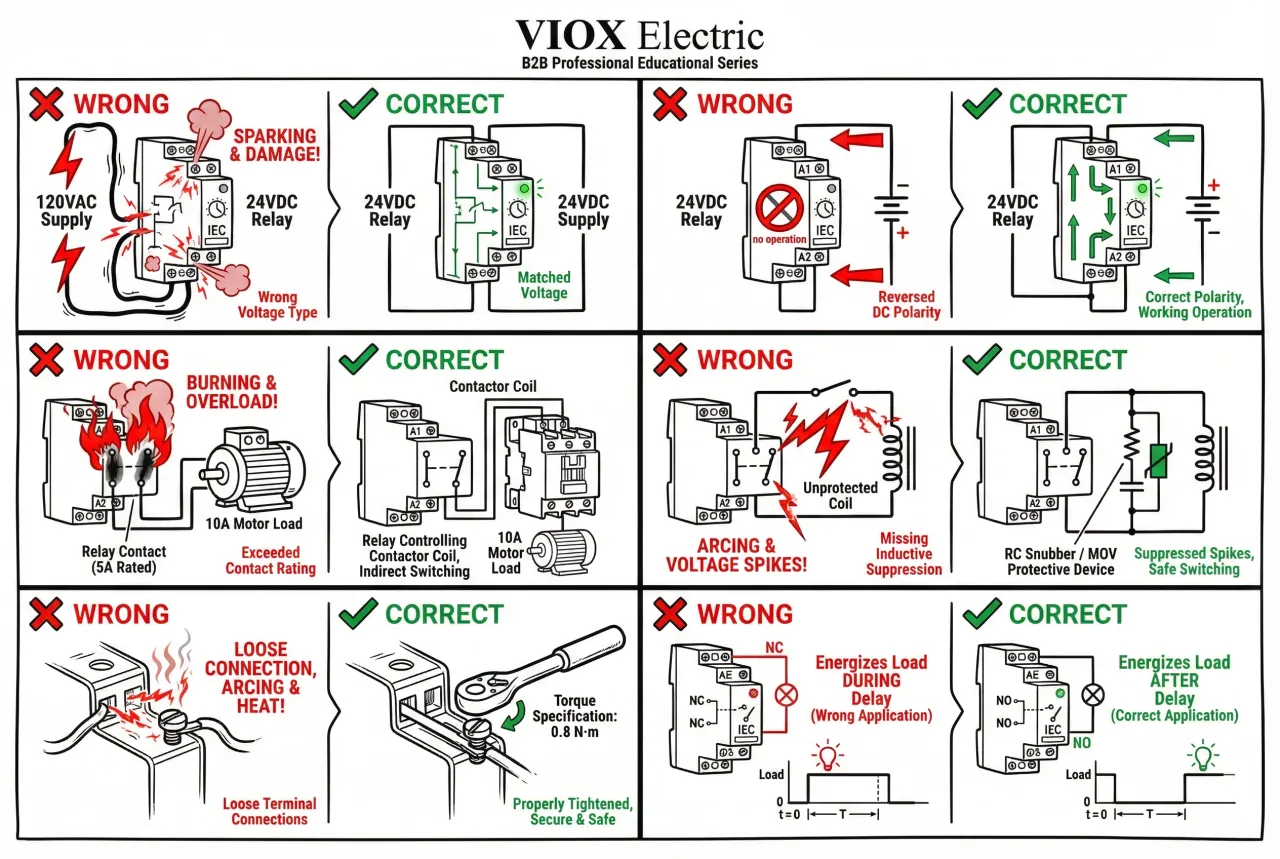

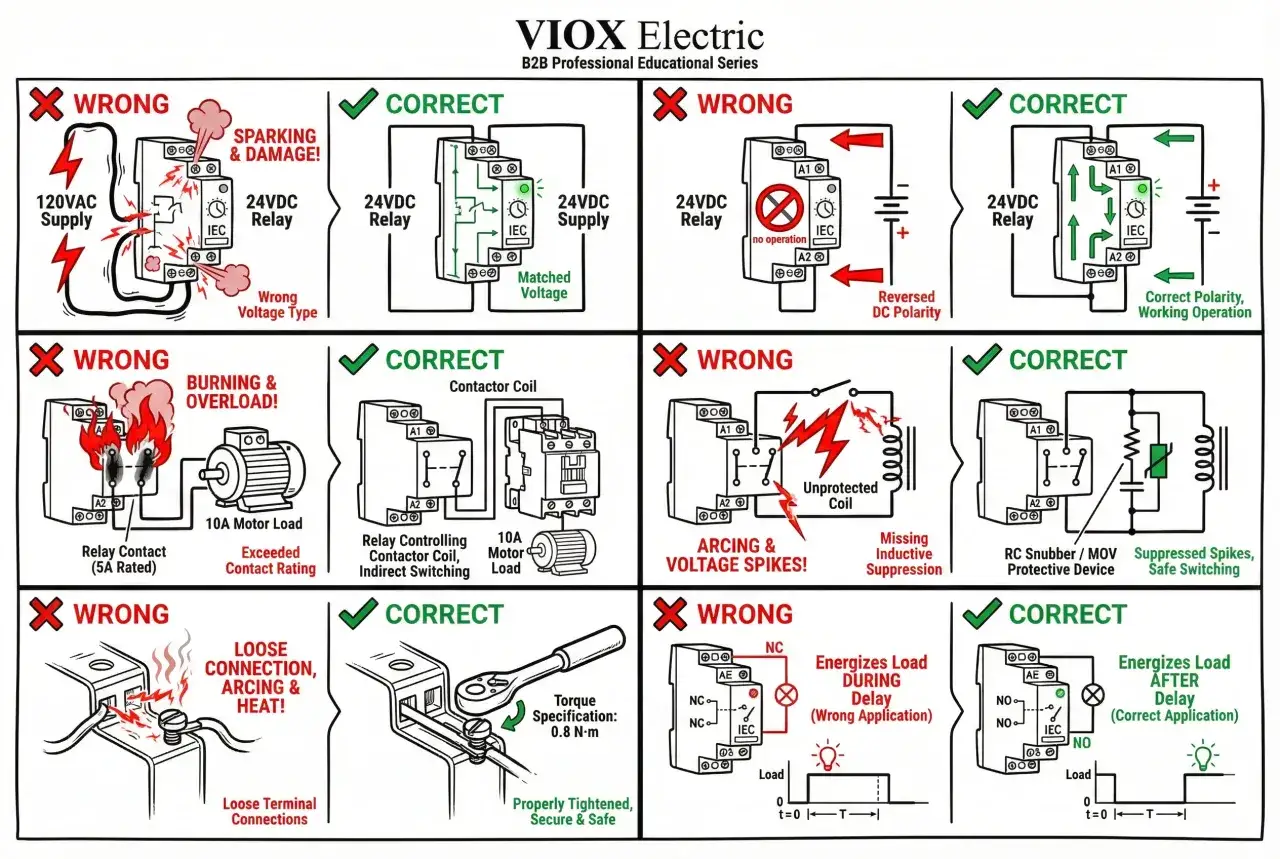

Podczas podłączania przekaźników najczęściej popełniane błędy to:
- Pomylenie styków NO i NC, co prowadzi do nieprawidłowego działania układu.
- Podanie na cewkę niewłaściwego napięcia (np. 24V zamiast 12V), co może uszkodzić przekaźnik.
- Brak odpowiednich zabezpieczeń, takich jak bezpieczniki, które chronią układ przed zwarciem.
- Niewłaściwe podłączenie zacisków w przekaźnikach samochodowych, np. zamiana miejscami 85 i 86.
Pamiętaj, że dokładność i cierpliwość to klucz do sukcesu w pracy z elektryką. Zawsze sprawdzaj oznaczenia i schematy dwa razy, zanim podłączysz zasilanie.
