Jak podłączyć wyłącznik czasowy - schematy 2 i 3-przewodowe

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak prawidłowo podłączyć wyłącznik czasowy w Twoim domu. Dowiesz się, jak bezpiecznie zidentyfikować przewody, zrozumieć schematy dla różnych typów instalacji (zarówno 3-przewodowych, jak i tych bez przewodu neutralnego), a także poznasz najczęstsze błędy, których należy unikać. Dzięki tej wiedzy samodzielnie i bezpiecznie zamontujesz wyłącznik czasowy, by cieszyć się automatyzacją oświetlenia czy innych urządzeń.

Zanim otworzysz puszkę: Co musisz wiedzieć o wyłącznikach czasowych

Cyfrowy vs. mechaniczny: Który programator wybrać do swoich potrzeb?

Wybór między wyłącznikiem czasowym mechanicznym a cyfrowym zależy od Twoich indywidualnych potrzeb i oczekiwań. Wyłączniki mechaniczne, często nazywane analogowymi, są zazwyczaj prostsze w obsłudze i tańsze. Ich programowanie polega na ręcznym ustawianiu "ząbków" na tarczy, co pozwala na zdefiniowanie prostych harmonogramów włączania i wyłączania. Są one dobrym wyborem, gdy potrzebujesz podstawowej automatyzacji, na przykład do włączania i wyłączania oświetlenia o stałych porach.

Z kolei wyłączniki cyfrowe, czyli elektroniczne, oferują znacznie większą elastyczność i precyzję. Umożliwiają programowanie bardziej złożonych harmonogramów, często z dokładnością do minuty lub nawet sekundy. Wiele modeli cyfrowych posiada dodatkowe funkcje, takie jak tryb wakacyjny, losowe włączanie/wyłączanie czy możliwość zdalnego sterowania. Jeśli potrzebujesz zaawansowanej automatyzacji, chcesz zaprogramować różne scenariusze na poszczególne dni tygodnia, lub po prostu cenisz sobie wygodę cyfrowego interfejsu, wyłącznik cyfrowy będzie lepszym wyborem.

Tajemnicze symbole L, N i strzałka: Jak poprawnie czytać oznaczenia na obudowie?

Zrozumienie oznaczeń na obudowie wyłącznika czasowego jest absolutnie kluczowe dla jego prawidłowego podłączenia. Bez tej wiedzy łatwo o błąd, który może prowadzić do nieprawidłowego działania urządzenia, a nawet zagrożenia. Najczęściej spotykane symbole to:

• L: Oznacza wejście przewodu fazowego. To tutaj należy podłączyć "gorący" przewód zasilający, który doprowadza napięcie.
• N: Oznacza wejście przewodu neutralnego. Jest to drugi przewód potrzebny do zamknięcia obwodu elektrycznego.
• Strzałka na zewnątrz / symbol żarówki: Wskazuje wyjście fazy na odbiornik. Z tego zacisku przewód poprowadzimy do urządzenia, które ma być sterowane przez wyłącznik czasowy, na przykład do lampy.

Prawidłowe wpięcie przewodów do odpowiednich zacisków gwarantuje, że wyłącznik będzie działał zgodnie z przeznaczeniem i bezpiecznie. Pamiętaj, że w większości instalacji elektrycznych to właśnie przewód fazowy jest odłączany przez wyłącznik, co zapewnia bezpieczeństwo podczas wymiany żarówki czy konserwacji urządzenia.

Bezpieczeństwo to podstawa: Niezbędne narzędzia i kroki przygotowawcze przed montażem.

Przed przystąpieniem do jakichkolwiek prac elektrycznych, a w szczególności przed montażem wyłącznika czasowego, należy bezwzględnie zadbać o bezpieczeństwo. Zaniedbanie tego etapu może skutkować poważnym porażeniem prądem, a nawet pożarem. Oto kluczowe kroki i narzędzia, które musisz przygotować:

1. Wyłącz zasilanie: Zanim cokolwiek dotkniesz, udaj się do skrzynki z bezpiecznikami i wyłącz obwód, w którym będziesz pracować. Upewnij się, że jest to właściwy obwód najlepiej opisać bezpieczniki, aby uniknąć pomyłek.
2. Sprawdź brak napięcia: Po wyłączeniu bezpiecznika, użyj próbnika napięcia, aby upewnić się, że w przewodach w puszce instalacyjnej rzeczywiście nie ma napięcia. Dotknij końcówką próbnika każdego z przewodów. Jeśli próba nie świeci, oznacza to, że zasilanie zostało bezpiecznie odłączone.

Do przeprowadzenia montażu będą Ci potrzebne następujące narzędzia:

• Śrubokręty: Zwykłe i izolowane, o różnych rozmiarach, do odkręcania i zakręcania zacisków.
• Ściągacz izolacji: Niezbędny do precyzyjnego ściągnięcia izolacji z końcówek przewodów, bez ich uszkodzenia.
• Próbnik napięcia: Jak wspomniano wyżej, absolutnie niezbędny do sprawdzenia braku napięcia.
• Szczypce uniwersalne: Mogą przydać się do przytrzymania przewodów lub ich delikatnego kształtowania.
• Taśma izolacyjna: Do ewentualnego zabezpieczenia połączeń, choć zaleca się stosowanie kostek połączeniowych.

Pamiętaj, że praca z prądem jest niebezpieczna. Jeśli nie masz pewności co do swoich umiejętności, zawsze lepiej zlecić montaż wykwalifikowanemu elektrykowi.

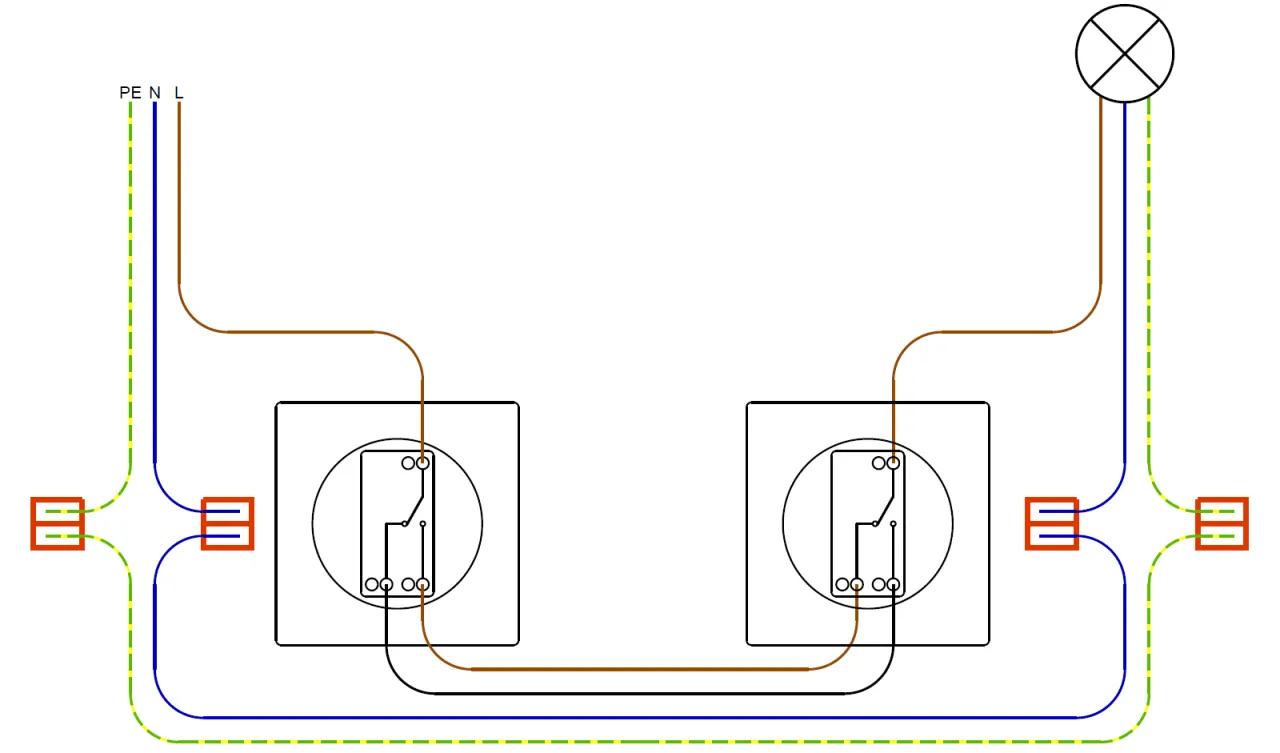

Klasyczny schemat podłączenia: Instalacja 3-przewodowa krok po kroku

Krok 1: Identyfikacja przewodów w puszce – Jak odróżnić fazę (L) od przewodu neutralnego (N)?

W nowszych instalacjach elektrycznych, które są zazwyczaj 3-przewodowe, identyfikacja przewodów jest stosunkowo prosta. W puszce instalacyjnej znajdziesz zazwyczaj trzy rodzaje przewodów:

• Przewód fazowy (L): Najczęściej w kolorze brązowym lub czarnym. To on doprowadza napięcie z sieci.
• Przewód neutralny (N): Zazwyczaj w kolorze niebieskim. Jest to drugi przewód potrzebny do zamknięcia obwodu.
• Przewód ochronny (PE): W kolorze żółto-zielonym. Służy do ochrony przeciwporażeniowej i nie jest bezpośrednio podłączany do wyłącznika czasowego, ale powinien być prawidłowo podłączony w puszce.

Aby mieć 100% pewności, po wyłączeniu zasilania i upewnieniu się, że napięcie nie występuje, możesz użyć próbnika napięcia. Po ponownym włączeniu zasilania (ostrożnie!), dotknij końcówką próbnika każdego z przewodów. Przewód, przy którym próba wskaże obecność napięcia, jest przewodem fazowym (L). Pozostałe dwa to przewód neutralny (N) i ochronny (PE). Następnie ponownie wyłącz zasilanie przed dalszymi pracami.

Krok 2: Podłączenie zasilania do wyłącznika – Gdzie wpiąć brązowy/czarny i niebieski kabel?

Gdy już bezpiecznie zidentyfikowałeś przewody fazowy (L) i neutralny (N), czas na podłączenie stałego zasilania do wyłącznika czasowego. Zgodnie z oznaczeniami na obudowie urządzenia:

• Przewód fazowy (brązowy lub czarny) podłącz do zacisku oznaczonego literą L.
• Przewód neutralny (niebieski) podłącz do zacisku oznaczonego literą N.

Upewnij się, że przewody są dobrze dokręcone w zaciskach. Luźne połączenie może powodować iskrzenie, przegrzewanie, a nawet awarię wyłącznika.

Krok 3: Podłączenie odbiornika (np. lampy) – Jak poprowadzić zasilanie z wyłącznika?

Po podłączeniu zasilania do wyłącznika czasowego, należy podłączyć odbiornik, którym ma on sterować. W tym celu wykorzystujemy wyjście z wyłącznika:

• Zacisk oznaczony strzałką skierowaną na zewnątrz lub symbolem żarówki jest wyjściem fazy na odbiornik.
• Od tego zacisku poprowadź przewód fazowy do zacisku fazowego w lampie lub innym urządzeniu.
• Przewód neutralny (niebieski) z puszki instalacyjnej podłącz bezpośrednio do zacisku neutralnego w lampie.
• Przewód ochronny (żółto-zielony) również podłącz bezpośrednio do zacisku ochronnego w lampie, jeśli jest on wyposażony w taki zacisk.

W ten sposób wyłącznik czasowy będzie sterował przepływem fazy do odbiornika, włączając i wyłączając go zgodnie z zaprogramowanym harmonogramem.

Krok 4: Uruchomienie testowe – Co sprawdzić tuż po montażu, by uniknąć problemów?

Po zakończeniu podłączania przewodów i upewnieniu się, że wszystkie połączenia są solidne, nadszedł czas na bezpieczne uruchomienie testowe. Postępuj zgodnie z poniższymi krokami:

1. Włącz zasilanie: Wróć do skrzynki z bezpiecznikami i włącz obwód, w którym pracowałeś.
2. Obserwuj wyłącznik: Sprawdź, czy wyłącznik czasowy się uruchomił (np. czy wyświetlacz cyfrowy się zaświecił).
3. Testuj programowanie: Jeśli masz wyłącznik cyfrowy, sprawdź, czy zaprogramowany harmonogram działa poprawnie. Jeśli masz mechaniczny, upewnij się, że obracająca się tarcza powoduje odpowiednie przełączanie.
4. Sprawdź działanie odbiornika: Zweryfikuj, czy podłączony odbiornik (np. lampa) włącza się i wyłącza zgodnie z ustawieniami wyłącznika czasowego.
5. Nasłuchuj: Zwróć uwagę na ewentualne nietypowe dźwięki, takie jak buczenie. Ciche tykanie w przypadku mechanicznych wyłączników jest normalne.

Jeśli wszystko działa poprawnie, gratulacje! Twój wyłącznik czasowy został prawidłowo zainstalowany. W przypadku jakichkolwiek problemów, natychmiast wyłącz zasilanie i ponownie sprawdź wszystkie połączenia, upewniając się, że przewody są wpięte do właściwych zacisków.

Najczęstszy problem w polskim budownictwie: Schemat dla instalacji bez przewodu neutralnego (N)

Dlaczego w mojej puszce są tylko dwa kable i co to oznacza?

Wiele starszych polskich instalacji elektrycznych, szczególnie tych wykonanych kilkadziesiąt lat temu, charakteryzuje się tym, że w puszkach włączników światła brakuje przewodu neutralnego (N). Jest to pozostałość po starszych normach instalacyjnych, gdzie zakładano, że obwód będzie realizowany inaczej. W takiej sytuacji do włącznika światła doprowadzone są jedynie dwa przewody: fazowy (L) i ochronny (PE), a czasem tylko sam przewód fazowy.

Taki stan rzeczy stawia przed nami pewne wyzwania, gdy chcemy zamontować nowoczesne urządzenia, takie jak wyłączniki czasowe czy inteligentne włączniki. Standardowe wyłączniki czasowe wymagają do swojego działania stałego zasilania, czyli doprowadzenia zarówno przewodu fazowego (L), jak i neutralnego (N). W instalacji dwuprzewodowej (bez N) nie mamy możliwości podłączenia wyłącznika w tradycyjny sposób, ponieważ nie ma skąd wziąć przewodu neutralnego dla samego wyłącznika.

Brak przewodu neutralnego w puszce włącznika oznacza, że nie można podłączyć do niej większości standardowych wyłączników czasowych ani inteligentnych systemów sterowania oświetleniem. Jest to kluczowy problem, który wymaga zastosowania specjalnych rozwiązań lub modyfikacji instalacji.

Schemat podłączenia wyłącznika w instalacji 2-przewodowej: Gdzie jest haczyk?

Podłączenie wyłącznika czasowego w instalacji 2-przewodowej, czyli takiej, w której brakuje przewodu neutralnego (N) w puszce włącznika, wymaga zastosowania specjalnych urządzeń lub obejść. Standardowe wyłączniki czasowe potrzebują stałego zasilania, które zapewnia przewód neutralny. W instalacji bez N, wyłącznik czasowy nie może działać samodzielnie w tradycyjny sposób.

Istnieją jednak specjalne wyłączniki czasowe zaprojektowane właśnie do takich instalacji. Działają one na zasadzie "pożyczania" niewielkiej ilości prądu przez obciążenie (np. żarówkę), aby zasilić elektronikę wyłącznika. W takim przypadku przewód fazowy (L) jest podłączany do wejścia wyłącznika, a wyjście wyłącznika jest podłączane do lampy. Przewód fazowy z lampy jest następnie podłączany do przewodu fazowego powracającego do instalacji. Haczyk polega na tym, że wyłącznik musi być specjalnie przystosowany do pracy w takim układzie, a jego moc musi być odpowiednio dobrana do obciążenia.

Alternatywnie, można rozważyć doprowadzenie przewodu neutralnego do puszki włącznika, co jednak wiąże się z pracami remontowymi i jest bardziej kosztowne. W przypadku oświetlenia LED, które pobiera bardzo małą moc, często konieczne jest zastosowanie dodatkowego elementu, o którym mowa w kolejnej sekcji.

Kondensator – Twój sprzymierzeniec przy oświetleniu LED: Kiedy i jak go prawidłowo zamontować?

Oświetlenie LED, ze względu na swoją specyfikę, często sprawia problemy w instalacjach 2-przewodowych, zwłaszcza w połączeniu z wyłącznikami czasowymi lub ściemniaczami. Nawet po wyłączeniu, żarówki LED mogą delikatnie żarzyć się lub migotać. Dzieje się tak, ponieważ elektronika wyłącznika czasowego, nawet gdy jest "wyłączona", może pobierać minimalną ilość prądu, która jest wystarczająca do wzbudzenia diod LED.

Aby temu zaradzić, stosuje się specjalny kondensator, który działa jako bufor energii. Kondensator ten należy zamontować równolegle do kostki przyłączeniowej lampy, czyli między zaciskiem fazowym a neutralnym (lub tam, gdzie podłączona jest lampa). Jego zadaniem jest pochłanianie niewielkiego prądu przepływającego przez wyłącznik, zapobiegając w ten sposób żarzeniu się lub migotaniu diod LED.

Prawidłowe podłączenie kondensatora jest kluczowe. Zazwyczaj podłącza się go do zacisków, do których podłączona jest sama żarówka LED. Należy upewnić się, że kondensator jest przeznaczony do pracy w instalacjach elektrycznych i ma odpowiednią pojemność oraz napięcie znamionowe. W przypadku wątpliwości, zawsze warto skonsultować się z elektrykiem lub zapoznać się z instrukcją producenta wyłącznika czasowego i kondensatora.

Praktyczne zastosowania: Gotowe schematy dla popularnych rozwiązań

Automatyzacja korytarza: Jak podłączyć automat schodowy?

Automat schodowy to w zasadzie rodzaj wyłącznika czasowego, który znajduje szerokie zastosowanie w korytarzach, klatkach schodowych czy piwnicach. Jego główną funkcją jest automatyczne wyłączenie oświetlenia po upływie określonego czasu od momentu jego włączenia. Działa on na zasadzie odbierania impulsów z przycisków dzwonkowych, które są połączone równolegle. Po naciśnięciu dowolnego przycisku, automat "widzi" impuls i włącza oświetlenie na zaprogramowany czas. Ponowne naciśnięcie przycisku podczas świecenia lampy zazwyczaj resetuje czas i ponownie uruchamia odliczanie.

Podłączenie automatu schodowego zazwyczaj wymaga doprowadzenia przewodu fazowego do samego automatu, a także przewodu neutralnego. Z automatu wychodzi następnie przewód fazowy do lampy oraz przewód do podłączenia przycisków dzwonkowych. Schemat podłączenia może się różnić w zależności od modelu automatu, dlatego zawsze należy zapoznać się z instrukcją producenta. Kluczowe jest prawidłowe podłączenie zasilania (L i N) do automatu oraz właściwe połączenie przewodów z lampą i przyciskami.

Sterowanie wentylatorem w łazience: Schemat podłączenia z opóźnionym wyłączeniem.

Wyłącznik czasowy to doskonałe rozwiązanie do sterowania wentylatorem w łazience, umożliwiające jego opóźnione wyłączenie po zgaszeniu światła. Dzięki temu wentylator może pracować jeszcze przez pewien czas, skutecznie usuwając wilgoć z pomieszczenia po zakończeniu kąpieli. Aby to zrealizować, wyłącznik czasowy podłączamy w taki sposób, aby był on zasilany przez ten sam obwód co lampa w łazience.

W typowym schemacie, przewód fazowy zasilający lampę jest doprowadzany do wejścia wyłącznika czasowego (zacisk L). Z wyjścia wyłącznika czasowego (zacisk z symbolem żarówki lub strzałką) prowadzimy przewód fazowy do włącznika światła, który następnie zasila lampę. Przewód neutralny podłączamy bezpośrednio do lampy i do wyłącznika czasowego (zacisk N). Włącznik światła działa teraz jako impulsator dla wyłącznika czasowego. Gdy włączymy światło, wyłącznik czasowy otrzymuje zasilanie i zaczyna odliczać czas. Po zgaszeniu światła (czyli po wyłączeniu impulsu z włącznika), wyłącznik czasowy kontynuuje pracę przez zaprogramowany czas, a następnie wyłącza wentylator (jeśli jest on podłączony do wyjścia wyłącznika czasowego, a nie bezpośrednio do zasilania). W bardziej zaawansowanych konfiguracjach, wyłącznik czasowy może sterować bezpośrednio wentylatorem, który jest podłączony do jego wyjścia.

Inteligentne gniazdko w ścianie: Jak zaprogramować sterowanie dowolnym urządzeniem?

Wyłączniki czasowe, zwłaszcza te cyfrowe, mogą być zintegrowane z inteligentnymi gniazdkami ściennymi, tworząc wszechstronny system sterowania różnymi urządzeniami. W takim przypadku wyłącznik czasowy nie jest montowany w puszce instalacyjnej, lecz stanowi element sterujący dla inteligentnego gniazdka. Inteligentne gniazdko jest podłączone do sieci elektrycznej i może być programowane do włączania i wyłączania podłączonych do niego urządzeń.

Programowanie sterowania odbywa się zazwyczaj za pomocą dedykowanej aplikacji mobilnej lub interfejsu webowego. Użytkownik może tworzyć złożone harmonogramy, ustawiać timery, a nawet konfigurować scenariusze oparte na warunkach zewnętrznych (np. wschód/zachód słońca, temperatura). Dzięki temu można automatycznie sterować niemal każdym urządzeniem podłączonym do gniazdka od lamp, przez systemy audio-wideo, po urządzenia AGD. Możliwości są niemal nieograniczone, a kluczem do sukcesu jest odpowiednie zaprogramowanie wyłącznika czasowego lub systemu inteligentnego domu, który będzie zarządzał pracą gniazdka.

Tego błędu unikaj! Najczęstsze pomyłki montażowe i ich konsekwencje

Pomylone przewody L i N: Co się stanie, gdy podłączysz je na odwrót?

Jednym z najpoważniejszych błędów, jakich można się dopuścić podczas podłączania wyłącznika czasowego, jest zamiana przewodów fazowego (L) i neutralnego (N). W normalnej instalacji elektrycznej to właśnie przewód fazowy jest odłączany przez wyłącznik, co zapewnia bezpieczeństwo podczas wymiany żarówki czy konserwacji urządzenia. Jeśli jednak zamienimy L i N, wyłącznik będzie odłączał przewód neutralny, a przewód fazowy pozostanie podłączony do odbiornika nawet wtedy, gdy wyłącznik jest w pozycji "wyłączony".

Konsekwencje takiej pomyłki są bardzo niebezpieczne. Po pierwsze, dotknięcie elementów pod napięciem w urządzeniu (np. gwintu żarówki) może doprowadzić do porażenia prądem, ponieważ obwód będzie zamknięty przez ciało człowieka do ziemi. Po drugie, wiele urządzeń elektronicznych, w tym nowoczesne oświetlenie LED, może nie działać poprawnie lub ulec uszkodzeniu, jeśli zasilanie jest podłączone w odwrotny sposób. Zawsze upewnij się, że przewód fazowy jest podłączony do zacisku L, a neutralny do zacisku N.

Oświetlenie LED migocze lub żarzy się po wyłączeniu: Gdzie szukać przyczyny?

Migotanie lub delikatne żarzenie się oświetlenia LED po jego wyłączeniu to problem, który spędza sen z powiek wielu użytkownikom. Najczęściej przyczyną jest zjawisko tzw. "prądu upływu" lub "prądu indukowanego" w instalacji elektrycznej, szczególnie w starszych instalacjach dwuprzewodowych (bez przewodu neutralnego w puszce włącznika). Nawet gdy wyłącznik jest wyłączony, w obwodzie może płynąć niewielki prąd, który jest wystarczający do wzbudzenia diod LED.

Inną częstą przyczyną jest brak lub niewłaściwy dobór kondensatora kompensacyjnego, który powinien być zamontowany równolegle do lampy LED, zwłaszcza w instalacjach 2-przewodowych. Kondensator ten pochłania niewielkie prądy i zapobiega żarzeniu się diod. Należy również sprawdzić jakość samych żarówek LED tanie, niskiej jakości produkty mogą być bardziej podatne na tego typu problemy. Czasami przyczyną może być również niewłaściwy sterownik wbudowany w żarówkę lub sam wyłącznik czasowy, który nie jest w stanie całkowicie odciąć zasilania.

Przeczytaj również: Jak działa elektrozaczep - NC czy NO? Klucz do bezpieczeństwa

Dlaczego nowy wyłącznik czasowy "buczy" lub głośno pracuje?

Jeśli Twój nowy wyłącznik czasowy wydaje niepokojące dźwięki, takie jak buczenie lub głośna praca, może to świadczyć o kilku potencjalnych problemach. Jedną z najczęstszych przyczyn jest niewłaściwy dobór wyłącznika do mocy obciążenia. Wyłączniki czasowe mają określoną obciążalność prądową, i jeśli podłączymy do nich urządzenie, które pobiera więcej prądu, niż wyłącznik jest w stanie obsłużyć, może on ulec przegrzaniu i generować dźwięki.

Kolejną możliwością jest niska jakość samego urządzenia. Tańsze wyłączniki, zwłaszcza te mechaniczne, mogą być głośniejsze w pracy ze względu na konstrukcję mechanizmu. W przypadku wyłączników cyfrowych, buczenie może być spowodowane pracą transformatora lub innych elementów elektronicznych, które nie są idealnie wytłumione. Warto również sprawdzić, czy wszystkie połączenia w zaciskach są solidne. Luźne przewody mogą powodować iskrzenie i wibracje, które objawiają się jako buczenie. Jeśli buczenie jest bardzo głośne lub towarzyszą mu inne niepokojące objawy, takie jak zapach spalenizny, należy natychmiast wyłączyć zasilanie i skonsultować się z elektrykiem.
