Przekaźnik beznapięciowy - Zrozum działanie i unikaj błędów

Przekaźnik beznapięciowy to niepozorny, lecz niezwykle ważny element w świecie automatyki. Jego zrozumienie jest kluczowe dla każdego, kto zajmuje się instalacjami elektrycznymi, systemami inteligentnego domu czy automatyką przemysłową. W tym artykule przyjrzymy się bliżej zasadzie działania tego komponentu, jego budowie, zastosowaniach oraz tym, co odróżnia go od innych typów przekaźników. Dzięki temu zyskasz pewność, że będziesz w stanie bezpiecznie i efektywnie sterować różnorodnymi urządzeniami.

Czym jest przekaźnik beznapięciowy i dlaczego jest kluczowy w nowoczesnych instalacjach?

Przekaźnik beznapięciowy, często nazywany również przekaźnikiem bezpotencjałowym lub ze "stykiem suchym" (ang. dry contact), to zasadniczo elektromagnetyczny przełącznik. Jego podstawowa i najważniejsza cecha to wspomniana już galwaniczna separacja. Co to oznacza w praktyce? Otóż obwód, który zasila cewkę przekaźnika (obwód sterujący), jest całkowicie odizolowany od obwodu, który ten przekaźnik przełącza (obwód sterowany). Innymi słowy, na zaciskach wykonawczych przekaźnika nie znajduje się żadne napięcie pochodzące z samego przekaźnika. Styki te działają jak prosty, mechaniczny wyłącznik po prostu zamykają lub otwierają obwód, do którego zostały podłączone, bez wprowadzania do niego własnej energii.

Separacja galwaniczna to fundament bezpieczeństwa w wielu instalacjach. Polega ona na fizycznym rozdzieleniu obwodów elektrycznych, co uniemożliwia przepływ prądu pomiędzy nimi, nawet w przypadku wystąpienia awarii. Jest to szczególnie ważne, gdy łączymy ze sobą urządzenia pracujące na różnych poziomach napięć lub należące do różnych systemów. Dzięki separacji galwanicznej chronimy wrażliwe układy elektroniczne przed przepięciami, zakłóceniami czy nawet uszkodzeniem spowodowanym przez nieprawidłowe podłączenie. Zapewnia ona również bezpieczeństwo użytkownikom, izolując ich od potencjalnie niebezpiecznych napięć w obwodach wykonawczych.

Kluczowa różnica między "stykiem suchym" a "stykiem mokrym" (jakim dysponuje przekaźnik napięciowy) tkwi właśnie w obecności lub braku napięcia na wyjściu. Jak już wspomniałem, przekaźnik beznapięciowy jedynie zwiera lub rozwiera zewnętrzny obwód, działając jak pośrednik. Natomiast przekaźnik napięciowy, po aktywacji, nie tylko przełącza obwód, ale również podaje na niego napięcie (np. 230V), którym zasila sterowane urządzenie. Zrozumienie tej subtelności jest absolutnie kluczowe, aby uniknąć uszkodzenia podłączanych urządzeń, zwłaszcza tych, które oczekują jedynie sygnału "on/off" bez dodatkowego zasilania.

Jak dokładnie działa przekaźnik beznapięciowy? Mechanizm krok po kroku

Sercem każdego przekaźnika beznapięciowego jest cewka. To właśnie podanie na nią odpowiedniego napięcia może to być niskie napięcie stałe, jak 12V DC czy 24V DC, albo napięcie sieciowe 230V AC, w zależności od modelu inicjuje cały proces. Po przyłożeniu napięcia, przez uzwojenie cewki zaczyna płynąć prąd, co w efekcie generuje wokół niej pole magnetyczne. To pole jest siłą napędową całego mechanizmu.

Wygenerowane pole magnetyczne ma za zadanie przyciągnąć ruchomą, metalową część zwaną zworą. Kiedy zwora zostaje przyciągnięta, mechanicznie przełącza ona położenie jednego lub kilku styków. W typowej konfiguracji przekaźnika znajdziemy styki normalnie otwarte (NO) i normalnie zamknięte (NC). Po zadziałaniu cewki, styk NO, który w spoczynku był rozwarty, zostaje złączony, a styk NC, który w spoczynku był zwarty, zostaje rozłączony. Według danych iautomatyka.pl, zasada działania przekaźnika elektromagnetycznego opiera się właśnie na tym procesie magnetycznego przełączania.

Gdy napięcie zasilające cewkę zostanie odłączone, pole magnetyczne zanika. W tym momencie do akcji wkracza sprężyna powrotna. Jej zadaniem jest odciągnięcie zwory z powrotem do jej pierwotnej pozycji. W ten sposób styki powracają do swojego stanu spoczynkowego styk NO znów jest rozwarty, a styk NC ponownie zwarty. Ten cykl otwierania i zamykania obwodów pozwala na sterowanie przepływem prądu w zewnętrznych urządzeniach.

Budowa i oznaczenia styków – jak czytać schematy i nie popełnić błędu?

Zrozumienie oznaczeń styków jest kluczowe dla poprawnego podłączenia przekaźnika. Zacznijmy od COM (Common). Jest to styk wspólny, który stanowi punkt centralny dla obwodu sterowanego. W zależności od stanu przekaźnika, styk COM będzie połączony albo ze stykiem NO, albo ze stykiem NC. To od niego "wychodzi" sygnał do sterowanego urządzenia.

Następnie mamy styk NO (Normally Open), czyli styk normalnie otwarty. Jak sama nazwa wskazuje, w stanie spoczynku, gdy cewka przekaźnika nie jest zasilana, styk ten jest rozwarty. Dopiero po podaniu napięcia na cewkę i zadziałaniu przekaźnika, styk COM zostaje połączony ze stykiem NO, zamykając obwód. Jest to idealne rozwiązanie do włączania urządzeń, które mają działać tylko wtedy, gdy przekaźnik jest aktywny.

Trzecim ważnym stykiem jest NC (Normally Closed), czyli styk normalnie zamknięty. W stanie spoczynku, bez zasilania cewki, styk ten jest zwarty i zapewnia ciągłość obwodu. Po zadziałaniu przekaźnika, styk COM zostaje odłączony od NC i przełącza się na NO. Styki NC są często wykorzystywane w systemach bezpieczeństwa, gdzie przerwanie obwodu sygnalizuje niebezpieczeństwo lub awarię, lub do utrzymania ciągłości obwodu, dopóki nie zajdzie potrzeba jego przerwania.

Umiejętność czytania oznaczeń na obudowie przekaźnika oraz na schematach jest absolutnie niezbędna. Zazwyczaj na obudowie znajdziemy piktogramy lub oznaczenia literowe wskazujące, który zacisk jest do cewki (często oznaczone jako A1, A2 lub symbolizujące uzwojenie), a które są stykami (COM, NO, NC). Poprawne zidentyfikowanie tych punktów pozwoli uniknąć błędów podczas montażu, które mogłyby prowadzić do uszkodzenia instalacji lub samego przekaźnika.

Gdzie spotkasz przekaźniki beznapięciowe? Najpopularniejsze zastosowania

Jednym z najczęstszych zastosowań przekaźników beznapięciowych jest sterowanie systemami grzewczymi, a w szczególności kotłami gazowymi. Te urządzenia zazwyczaj nie wymagają podawania na swoje zaciski sterujące żadnego napięcia wystarczy im jedynie zwarcie, które sygnalizuje potrzebę uruchomienia. Przekaźnik beznapięciowy idealnie spełnia tę rolę, zamykając obwód sterujący kotła, gdy jest to potrzebne.

W świecie automatyki bramowej i systemów kontroli dostępu, przekaźniki beznapięciowe również odgrywają kluczową rolę. Pozwalają one na integrację różnych systemów, na przykład podłączenie przycisku dzwonkowego lub systemu sterowania z pilota do centrali sterującej bramą wjazdową czy furtką. Zapewniają one bezpieczne przełączanie sygnałów sterujących, chroniąc elektronikę bramy przed zakłóceniami.

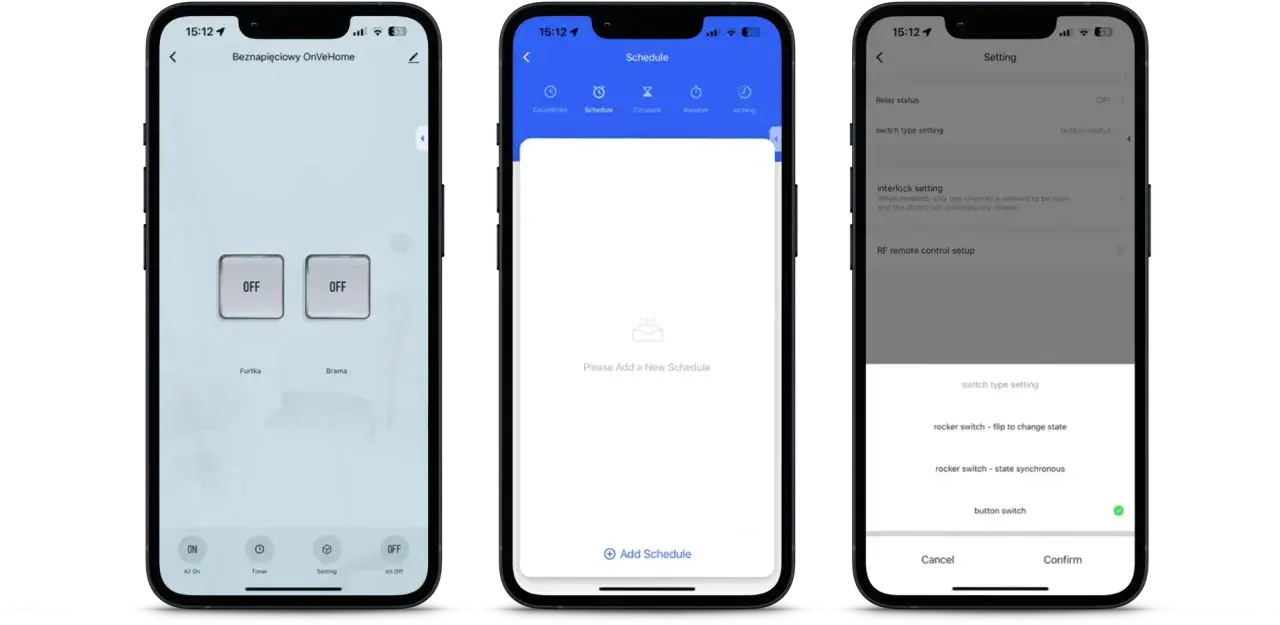

W kontekście inteligentnego domu (Smart Home), przekaźniki beznapięciowe są wręcz nieocenione. Stanowią one most łączący systemy niskonapięciowe, często komunikujące się bezprzewodowo (np. przez protokoły Tuya, Zigbee) lub za pomocą niskich napięć (np. w systemach Home Assistant), z urządzeniami zasilanymi standardowym napięciem 230V AC. Dzięki nim możemy zdalnie sterować oświetleniem, gniazdkami, a nawet większymi urządzeniami AGD.

Nie można zapomnieć o automatyce przemysłowej. Tutaj przekaźniki beznapięciowe są wykorzystywane do bezpiecznego sterowania maszynami o dużej mocy. Pozwalają na izolację sygnałów sterujących pochodzących z sterowników PLC (Programowalnych Logicznych Kontrolerów) od obwodów wykonawczych, które mogą pracować na znacznie wyższych napięciach lub prądach. Zapewnia to nie tylko bezpieczeństwo, ale także zwiększa niezawodność całego systemu.

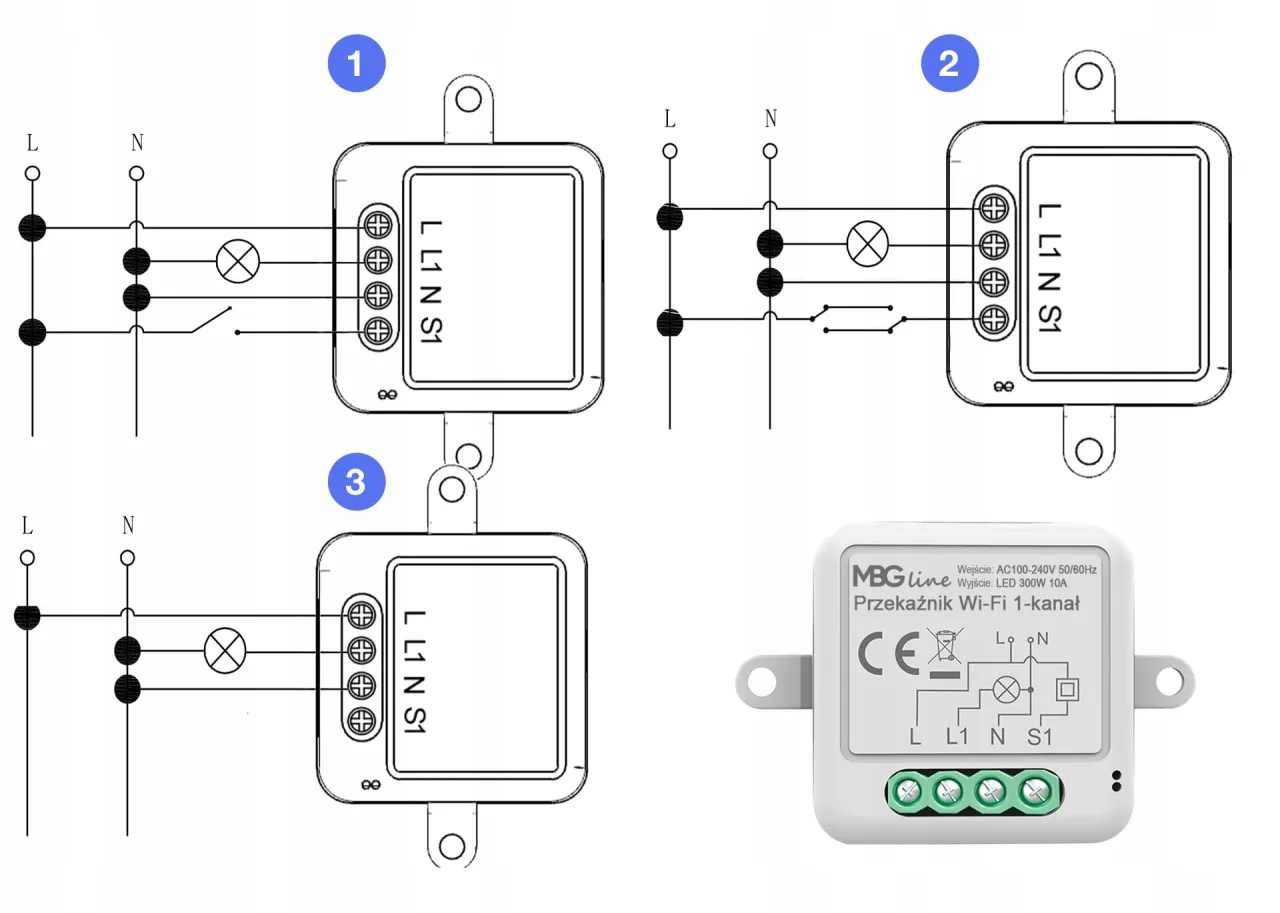

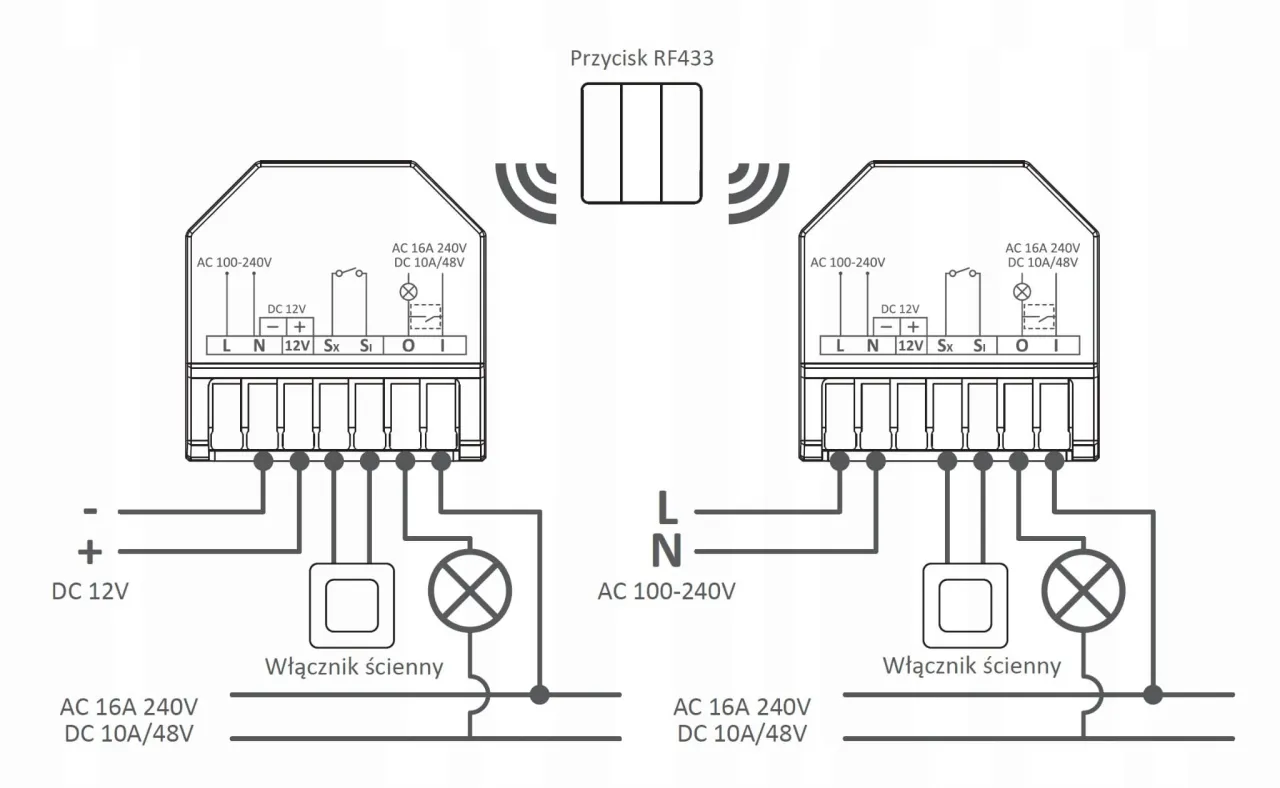

Jak poprawnie podłączyć przekaźnik beznapięciowy? Przykładowy schemat

Podłączenie obwodu sterującego jest pierwszym krokiem. Należy tutaj doprowadzić napięcie, które będzie zasilać cewkę przekaźnika. Pamiętaj, aby użyć napięcia zgodnego z danymi technicznymi przekaźnika może to być 230V AC, 24V DC, 12V DC lub inne, w zależności od modelu. Zazwyczaj te zaciski są oznaczone jako A1 i A2. Niewłaściwe napięcie może spowodować uszkodzenie cewki.

Teraz przejdźmy do obwodu sterowanego. Najczęściej wykorzystuje się do tego styki COM i NO. Należy podłączyć jedno z przewodów sterowanego urządzenia do zacisku COM. Drugi przewód tego urządzenia podłączamy do zacisku NO. Kiedy cewka przekaźnika zostanie zasilona, styk COM połączy się ze stykiem NO, zamykając obwód i uruchamiając sterowane urządzenie. Jeśli chcemy, aby urządzenie było domyślnie włączone i wyłączało się po zadziałaniu przekaźnika, użyjemy styków COM i NC.

Podczas montażu przekaźników beznapięciowych, zwłaszcza w urządzeniach takich jak kotły gazowe, kluczowe jest unikanie pewnych błędów. Najczęstszym jest podanie napięcia 230V bezpośrednio na zaciski sterujące kotła, które oczekują jedynie sygnału beznapięciowego. Może to doprowadzić do natychmiastowego uszkodzenia modułu sterującego kotła. Zawsze dokładnie sprawdzaj schematy podłączenia i upewnij się, że przekaźnik jest używany zgodnie z jego przeznaczeniem, czyli jako element przełączający, a nie jako źródło napięcia.

Na co zwrócić uwagę przy wyborze przekaźnika beznapięciowego?

Pierwszym i absolutnie kluczowym parametrem jest napięcie cewki. Musi ono być ściśle dopasowane do napięcia wyjściowego urządzenia sterującego, które będzie aktywować przekaźnik. Podłączenie cewki przekaźnika napięciem wyższym lub niższym niż zalecane może skutkować jego nieprawidłowym działaniem lub trwałym uszkodzeniem.

Kolejnym niezwykle ważnym aspektem jest obciążalność prądowa styków. Ten parametr określa maksymalny prąd, jaki styki przekaźnika są w stanie bezpiecznie przełączać przez określony czas. Wybór przekaźnika o zbyt małej obciążalności dla sterowanego odbiornika doprowadzi do przegrzewania się styków, ich szybkiego zużycia, a w skrajnych przypadkach nawet do zwarcia i pożaru. Zawsze dobieraj przekaźnik z zapasem obciążalności.

Warto również zwrócić uwagę na liczbę i rodzaj styków. Wiele zastosowań wymaga jedynie prostego przełączenia (np. 1 styk NO). Jednak w bardziej złożonych systemach automatyki możemy potrzebować przekaźników z kilkoma niezależnymi stykami, na przykład 2NO (dwa styki normalnie otwarte) lub kombinacji NO i NC (np. 1NO/1NC). Wybór odpowiedniej konfiguracji styków pozwoli na realizację nawet skomplikowanych funkcji sterowania jednym komponentem.

Korzyści wynikające z zastosowania przekaźnika beznapięciowego

Jedną z największych zalet przekaźników beznapięciowych jest ich pełna elastyczność. Dzięki temu, że nie dostarczają one własnego napięcia, mogą być używane do sterowania obwodami pracującymi na dowolnym napięciu od niskiego napięcia sygnałowego, aż po wysokie napięcia sieciowe. To sprawia, że są one niezwykle uniwersalne w zastosowaniach.

Kolejną, kluczową korzyścią jest zwiększone bezpieczeństwo. Separacja galwaniczna, którą zapewniają, chroni wrażliwe układy sterujące przed potencjalnymi przepięciami czy zakłóceniami z obwodu wykonawczego. Jednocześnie chroni ona użytkowników przed porażeniem prądem, izolując ich od wyższych napięć sterowanych urządzeń.

Nie można pominąć również uniwersalności tych komponentów. Jeden typ przekaźnika beznapięciowego może być wykorzystany do wielu różnych zadań w różnorodnych systemach od prostego sterowania ogrzewaniem, przez integrację z systemami inteligentnego domu, aż po zaawansowane aplikacje w przemyśle. To czyni je podstawowym elementem w arsenale każdego instalatora i automatyka.
