Niniejszy artykuł stanowi kompleksowy przewodnik po podłączaniu przekaźnika bistabilnego. Dowiesz się, jak krok po kroku zrealizować bezpieczną i poprawną instalację, poznasz praktyczne schematy dla różnych konfiguracji oraz zrozumiesz, dlaczego to rozwiązanie jest nowoczesną alternatywą dla tradycyjnych łączników.
Podłączenie przekaźnika bistabilnego to prosty sposób na nowoczesne sterowanie oświetleniem z wielu miejsc
- Przekaźnik bistabilny to energooszczędna alternatywa dla łączników schodowych i krzyżowych.
- Działa na zasadzie krótkich impulsów, "pamiętając" ostatni stan załączenia lub wyłączenia.
- Dostępne są wersje dopuszkowe (do puszek instalacyjnych) i modułowe (na szynę DIN w rozdzielnicy).
- Sterowanie odbywa się za pomocą przycisków chwilowych (dzwonkowych) połączonych równolegle.
- Umożliwia sterowanie oświetleniem z nieograniczonej liczby punktów, upraszczając okablowanie.
- Kluczowe jest prawidłowe podłączenie fazy (L), neutralnego (N) i sygnału sterującego (IN).
Przekaźnik bistabilny, nazywany również impulsowym lub pamięciowym, to komponent elektryczny służący do sterowania obwodem (np. oświetleniem) za pomocą krótkich impulsów napięciowych. Jego kluczową cechą jest "pamięć" stanu pozostaje on w pozycji załączonej lub wyłączonej aż do otrzymania kolejnego impulsu, nie wymagając stałego zasilania cewki, co czyni go energooszczędnym. To rozwiązanie znacząco zmienia podejście do sterowania oświetleniem w domu, oferując innowacyjność, prostotę instalacji i zwiększoną funkcjonalność w porównaniu do starszych technologii. Warto zainteresować się tym rozwiązaniem, ponieważ może ono przynieść realne korzyści w codziennym użytkowaniu instalacji elektrycznej.
Koniec z plątaniną kabli: Czym przekaźnik bistabilny góruje nad łącznikiem schodowym i krzyżowym?
Przekaźnik bistabilny jest znacznie prostszą w montażu alternatywą dla skomplikowanych układów z łącznikami schodowymi i krzyżowymi. Tradycyjne rozwiązania wymagają często złożonego okablowania, prowadzenia wielu przewodów między łącznikami, co prowadzi do "plątaniny kabli" i zwiększa pracochłonność instalacji. W przeciwieństwie do nich, przekaźnik bistabilny znacznie upraszcza ten proces. Wystarczy przewód dwużyłowy między przyciskami sterującymi a przekaźnikiem, co znacząco redukuje ilość potrzebnych przewodów i ułatwia montaż, szczególnie w istniejących instalacjach.
Zrozumieć magię impulsu: Jak dokładnie działa przekaźnik bistabilny?
Zasada działania przekaźnika bistabilnego opiera się na jego zdolności do "pamiętania" stanu. Przekaźnik pozostaje w pozycji załączonej lub wyłączonej aż do otrzymania kolejnego impulsu, co oznacza, że nie potrzebuje stałego zasilania do utrzymania swojego stanu. Sterowanie odbywa się najczęściej za pomocą równolegle połączonych przycisków chwilowych, znanych również jako przyciski dzwonkowe. Podanie impulsu, na przykład fazy L, na wejście sterujące przekaźnika powoduje zmianę stanu jego styków jeśli były otwarte, zamykają się, a jeśli były zamknięte, otwierają się. Stan ten jest podtrzymywany do momentu otrzymania kolejnego impulsu, co czyni go idealnym do sterowania oświetleniem z wielu miejsc.Energooszczędność i wygoda – kluczowe korzyści, które Cię przekonają
Przekaźniki bistabilne oferują szereg znaczących korzyści, które czynią je atrakcyjnym wyborem dla nowoczesnych instalacji. Po pierwsze, są one niezwykle energooszczędne, ponieważ nie wymagają stałego zasilania do podtrzymania stanu załączenia czy wyłączenia, co przekłada się na niższe rachunki za prąd. Po drugie, zapewniają one niezrównaną wygodę użytkowania, zwłaszcza w miejscach wymagających sterowania z wielu punktów. Wyobraźmy sobie długi korytarz, klatkę schodową, czy duży salon dzięki przekaźnikowi bistabilnemu możemy zainstalować nieograniczoną liczbę przycisków sterujących, co znacznie upraszcza obsługę oświetlenia i eliminuje potrzebę stosowania skomplikowanych układów z wieloma łącznikami schodowymi i krzyżowymi. To rozwiązanie idealnie sprawdza się w takich zastosowaniach, podnosząc komfort życia.
Odpowiednie przygotowanie jest absolutnie kluczowe dla sukcesu i bezpieczeństwa każdej instalacji elektrycznej, a montaż przekaźnika bistabilnego nie jest wyjątkiem. Zanim przystąpisz do pracy, upewnij się, że posiadasz wszystkie niezbędne narzędzia, materiały i wiedzę na temat wyboru odpowiedniego urządzenia. Dobre przygotowanie to połowa sukcesu, która pozwoli uniknąć potencjalnych problemów i zapewni długotrwałe, bezproblemowe działanie nowego układu sterowania.
Dobór odpowiedniego przekaźnika: Wersja dopuszkowa czy na szynę DIN? 230V czy 12V?
Wybór właściwego przekaźnika bistabilnego zależy od kilku czynników. Na rynku dostępne są dwa główne typy montażu: przekaźniki dopuszkowe, które montuje się w standardowych, głębokich puszkach instalacyjnych, często umieszczanych tuż pod przyciskiem sterującym, oraz przekaźniki modułowe, przeznaczone do montażu w rozdzielnicy elektrycznej na standardowej szynie DIN (TH35). Wybór między nimi zależy od miejsca, w którym planujesz instalację. Ponadto, należy zwrócić uwagę na napięcie zasilania. Najczęściej spotykane są modele pracujące na 230V, ale w przypadku instalacji niskonapięciowych, na przykład przy sterowaniu oświetleniem LED, dostępne są również wersje na 12V lub 24V. Dobór odpowiedniego napięcia jest kluczowy dla bezpieczeństwa i kompatybilności z resztą instalacji.
Narzędzia i materiały, które musisz mieć pod ręką
Aby prawidłowo i bezpiecznie zamontować przekaźnik bistabilny, niezbędny będzie zestaw podstawowych narzędzi elektrycznych oraz materiałów eksploatacyjnych. Przygotuj: śrubokręty izolowane (płaski i krzyżakowy), ściągacz izolacji do przewodów, miernik napięcia (multimetr lub próbnik), kombinerki uniwersalne oraz ewentualnie zaciskarkę do końcówek kablowych, jeśli planujesz takie stosować. Z materiałów potrzebne będą odpowiednie przewody elektryczne (o przekroju dobranym do obciążenia i typu instalacji), złączki elektryczne (np. popularne i bezpieczne złączki WAGO), taśma izolacyjna oraz, w zależności od wybranego typu przekaźnika, puszki instalacyjne.Bezpieczeństwo przede wszystkim: Jak przygotować instalację przed rozpoczęciem pracy?
Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej, bezpieczeństwo musi być absolutnym priorytetem. Kluczowym krokiem jest bezwzględne wyłączenie zasilania obwodu, nad którym będziesz pracować. Najlepiej jest wyłączyć główny wyłącznik prądu w mieszkaniu lub domu. Następnie, za pomocą miernika napięcia, należy bezwzględnie sprawdzić brak napięcia we wszystkich przewodach, z którymi będziesz mieć kontakt. Pamiętaj, aby zawsze używać narzędzi z izolowanymi rękojeściami i stosować się do ogólnych zasad ostrożności podczas pracy z prądem. W razie jakichkolwiek wątpliwości, lepiej skonsultować się z wykwalifikowanym elektrykiem.
To jest serce naszego poradnika praktyczna część, która przeprowadzi Cię przez proces podłączania przekaźnika bistabilnego. Przygotowane schematy i instrukcje są zaprojektowane tak, aby były jak najbardziej przejrzyste i łatwe do naśladowania, nawet dla osób, które nie mają dużego doświadczenia w pracach elektrycznych. Pamiętaj jednak, aby zawsze kierować się zasadami bezpieczeństwa, które omówiliśmy wcześniej.
Scenariusz 1: Sterowanie jednym punktem oświetlenia z wielu miejsc (klasyczne zastosowanie na korytarzu)
Ten scenariusz jest najbardziej klasycznym i powszechnym zastosowaniem przekaźnika bistabilnego. Umożliwia on intuicyjne sterowanie jednym punktem oświetleniowym z dowolnej liczby miejsc, co jest idealnym rozwiązaniem na przykład na długim korytarzu, klatce schodowej, czy w sypialni. Dzięki przekaźnikowi, zapomnij o skomplikowanych połączeniach schodowych czy krzyżowych instalacja staje się znacznie prostsza i bardziej elastyczna.

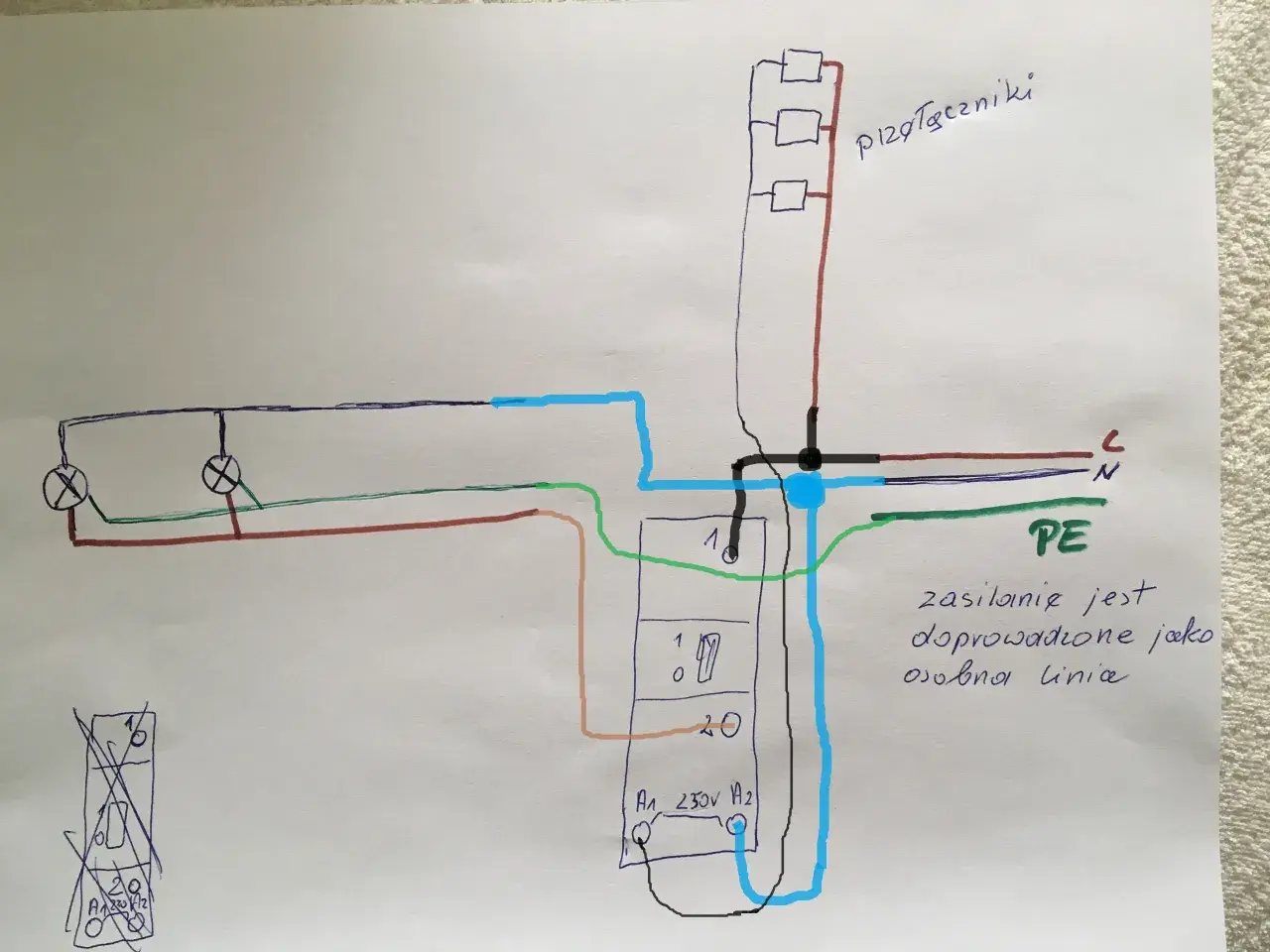

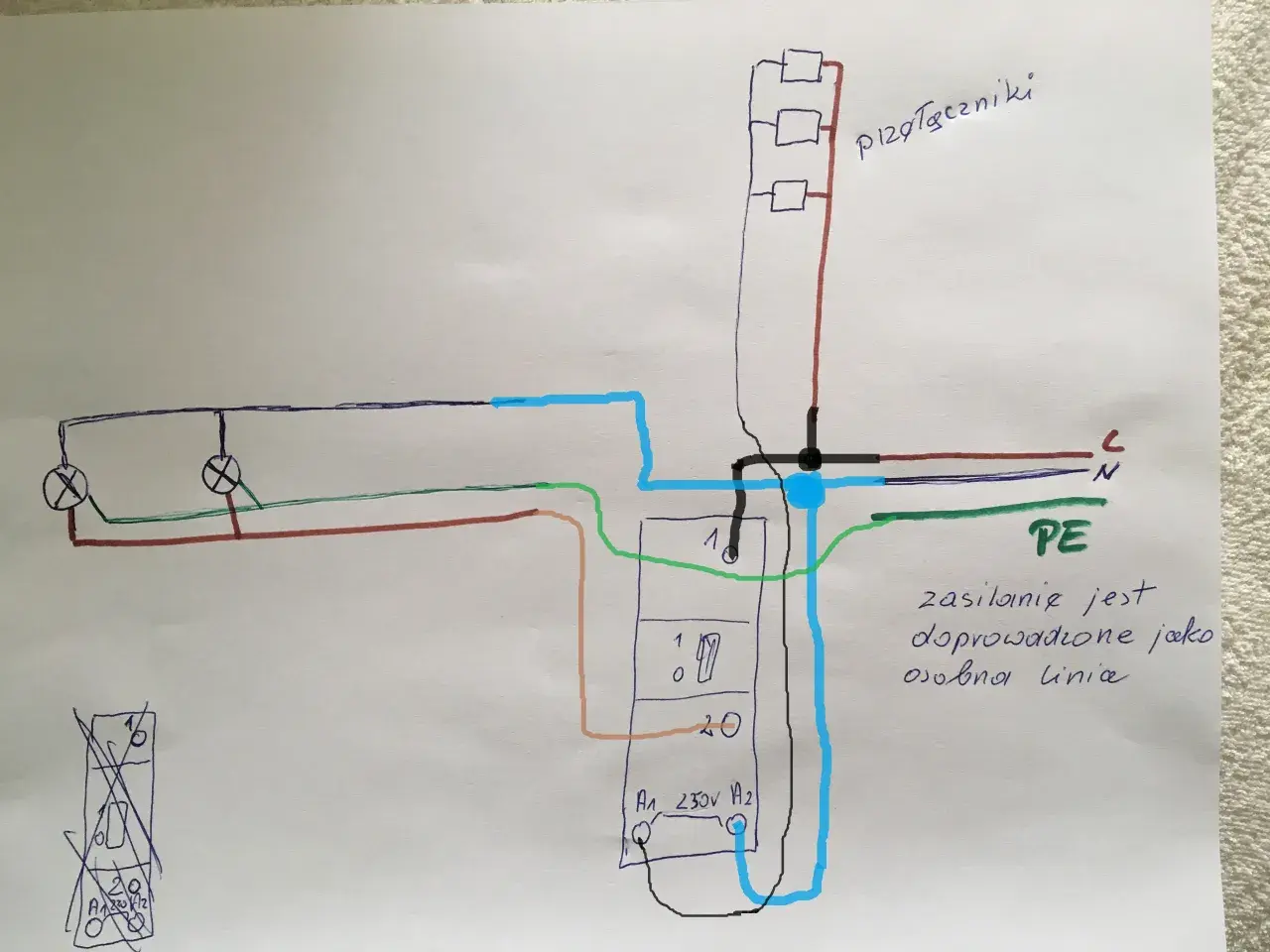

Schemat podłączenia przekaźnika modułowego (w rozdzielnicy na szynie DIN)
Podłączenie przekaźnika modułowego w rozdzielnicy na szynie DIN jest stosunkowo proste. Najpierw należy podłączyć zasilanie przekaźnika: fazę (L) do odpowiedniego zacisku wejściowego (często oznaczonego jako L lub A1) oraz przewód neutralny (N) do drugiego zacisku wejściowego (często oznaczonego jako N lub A2). Następnie, przewód sterujący, który będzie doprowadzony z przycisków, należy podłączyć do wejścia sterującego przekaźnika (zwykle oznaczonego jako IN lub przycisk). Na końcu, z zacisków wyjściowych przekaźnika (oznaczonych jako 1 i 2, lub COM i NO/NC), należy podłączyć przewód do lampy, a drugi zacisk lampy połączyć z przewodem neutralnym (N) lub fazowym (L), w zależności od konfiguracji i typu przekaźnika. Pamiętaj, aby dokładnie sprawdzić oznaczenia na obudowie przekaźnika, ponieważ mogą się one nieznacznie różnić w zależności od producenta.Schemat podłączenia przekaźnika dopuszkowego (w puszce pod przyciskiem)
Montaż przekaźnika dopuszkowego wymaga nieco więcej precyzji ze względu na ograniczoną przestrzeń w puszce instalacyjnej. Podobnie jak w przypadku wersji modułowej, należy podłączyć zasilanie przekaźnika: fazę (L) do zacisku zasilania wejściowego i przewód neutralny (N) do drugiego zacisku zasilania. Następnie, przewód sterujący z przycisków podłączamy do wejścia sterującego przekaźnika. Wyjście przekaźnika, które zasila lampę, podłączamy do przewodu fazowego lampy, a przewód neutralny lampy łączymy bezpośrednio z przewodem neutralnym instalacji. Kluczowe jest tutaj staranne ułożenie przewodów w puszce, aby zapewnić bezpieczeństwo i uniknąć zwarć. Często przekaźniki dopuszkowe mają bardzo kompaktowe wymiary, co ułatwia ich ukrycie.
Jak prawidłowo połączyć przyciski dzwonkowe w układzie równoległym?
Aby wszystkie przyciski sterujące mogły niezależnie wysyłać impuls do przekaźnika, muszą być one połączone w układzie równoległym. Oznacza to, że jeden zacisk każdego przycisku jest połączony z przewodem sterującym doprowadzonym z przekaźnika (lub z fazą, jeśli przekaźnik jest zasilany w ten sposób), a drugi zacisk każdego przycisku jest połączony z kolejnym przyciskiem, tworząc zamkniętą pętlę. Wszystkie przyciski sterujące są w ten sposób podłączone do jednego wejścia sterującego przekaźnika. Kiedy którykolwiek z przycisków zostanie naciśnięty, zamknie on obwód i wyśle impuls do przekaźnika, powodując zmianę jego stanu. "Według danych Tim.pl, układ równoległy przycisków jest kluczowy dla poprawnego działania sterowania impulsowego."
Scenariusz 2: Podłączenie przekaźnika dwukanałowego do sterowania dwoma obwodami
Przekaźniki dwukanałowe otwierają nowe możliwości w automatyzacji domowej, pozwalając na niezależne sterowanie dwoma różnymi obwodami oświetleniowymi za pomocą jednego urządzenia. Jest to rozwiązanie idealne do bardziej złożonych aranżacji świetlnych.
Schemat aplikacyjny: Sterowanie oświetleniem głównym i dekoracyjnym w salonie
Wyobraźmy sobie salon, w którym chcemy mieć możliwość niezależnego włączania i wyłączania głównego oświetlenia sufitowego oraz nastrojowego oświetlenia dekoracyjnego, na przykład taśmy LED umieszczonej za telewizorem. W takim przypadku idealnie sprawdzi się przekaźnik dwukanałowy. Podłączamy do niego zasilanie (L i N) oraz dwa niezależne zestawy przycisków sterujących jeden zestaw do pierwszego kanału (np. sterującego oświetleniem głównym), a drugi zestaw do drugiego kanału (sterującego oświetleniem dekoracyjnym). Każdy kanał przekaźnika posiada własne styki wyjściowe, do których podłączamy odpowiednie obwody oświetleniowe. Dzięki temu, za pomocą dedykowanych przycisków, możemy precyzyjnie zarządzać atmosferą w pomieszczeniu.
Scenariusz 3: Podłączenie przekaźnika niskonapięciowego (12V/24V) do oświetlenia LED
Instalacje oświetlenia LED często pracują na niskim napięciu, co wymaga zastosowania odpowiednich przekaźników bistabilnych. Praca z niskim napięciem jest bezpieczniejsza, ale wymaga specyficznego podejścia do podłączenia.
Na co zwrócić uwagę przy pracy z niskim napięciem? Schemat z transformatorem
Podczas pracy z niskim napięciem, kluczowe jest użycie odpowiedniego transformatora, który obniży napięcie sieciowe 230V do wymaganego poziomu 12V lub 24V. Transformator należy podłączyć do sieci 230V, a jego wyjście niskonapięciowe zasila zarówno przekaźnik bistabilny, jak i same lampy LED. Przekaźnik niskonapięciowy jest sterowany impulsami z przycisków, które również mogą pracować na niskim napięciu. Należy zwrócić szczególną uwagę na dobór odpowiedniego transformatora o wystarczającej mocy, aby obsłużyć wszystkie podłączone odbiorniki. Warto również pamiętać o odpowiednim zabezpieczeniu obwodu niskonapięciowego, na przykład za pomocą bezpiecznika.
Nawet najbardziej szczegółowe instrukcje mogą nie uchronić nas przed wszystkimi potencjalnymi błędami. Znajomość najczęstszych pomyłek podczas montażu przekaźnika bistabilnego jest kluczowa, aby uniknąć problemów z działaniem instalacji, a co najważniejsze zapewnić bezpieczeństwo. Przyjrzyjmy się, na co należy uważać.
Pomyłka w zaciskach: Gdzie podłączyć fazę (L), neutralny (N) i sygnał sterujący (IN)?
Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów fazowego (L), neutralnego (N) i sterującego (IN) do odpowiednich zacisków przekaźnika. Każdy przekaźnik ma precyzyjnie oznaczone zaciski, które należy zidentyfikować. Zaciski zasilania wejściowego (często oznaczone jako L i N, lub A1 i A2 dla cewki sterującej) służą do podłączenia napięcia zasilającego przekaźnik. Wejście sterujące (oznaczone jako IN, S, lub podobnie) jest miejscem, do którego podłączamy przewody z przycisków. Zaciski wyjściowe (zwykle oznaczone jako 1 i 2, lub COM i NO/NC) służą do podłączenia obciążenia, czyli lampy. Pomyłka w podłączeniu tych przewodów może skutkować brakiem działania przekaźnika, jego uszkodzeniem, a nawet stwarzać zagrożenie porażenia prądem. Zawsze dokładnie sprawdzaj oznaczenia na obudowie urządzenia.
Dlaczego oświetlenie miga lub nie reaguje? Diagnoza problemów
Jeśli po podłączeniu oświetlenie miga, nie reaguje na przyciski lub przekaźnik nie zmienia stanu, przyczyn może być kilka. Najczęstsze to luźne połączenia przewodów w zaciskach lub złączkach warto je dokręcić i upewnić się, że styki są czyste. Inną możliwością jest uszkodzony przekaźnik, co można sprawdzić, podłączając go w innym miejscu lub używając innego egzemplarza. Czasami problemem może być zbyt mała moc obciążenia, jeśli przekaźnik jest przeznaczony do większych obciążeń, lub jego niekompatybilność z niektórymi typami oświetlenia (np. LED o niskiej mocy). Warto również sprawdzić, czy nie występują zakłócenia elektromagnetyczne, które mogą wpływać na działanie elektronicznych przekaźników.
Zły typ przycisku – dlaczego zwykły włącznik nie zadziała?
Kolejnym częstym błędem jest użycie niewłaściwego typu przycisku. Do sterowania przekaźnikiem bistabilnym niezbędne są przyciski chwilowe, znane również jako przyciski dzwonkowe. Charakteryzują się one tym, że po naciśnięciu zwierają obwód na krótki czas, a po zwolnieniu natychmiast wracają do pozycji wyjściowej, rozwierając obwód. Zwykły włącznik (przełącznik bistabilny), który po naciśnięciu pozostaje w danej pozycji, nie będzie działał prawidłowo, ponieważ przekaźnik bistabilny oczekuje krótkiego impulsu, a nie stałego sygnału. Użycie niewłaściwego przycisku uniemożliwi prawidłowe sterowanie.
Czy warto? Przekaźnik bistabilny w kontekście nowoczesnych instalacji
Przekaźnik bistabilny to nie tylko prosty sposób na sterowanie oświetleniem, ale także element wpisujący się w nowoczesne trendy w budownictwie i automatyce domowej. Jego potencjał wykracza poza podstawowe funkcje, otwierając drzwi do bardziej zaawansowanych rozwiązań.
Integracja z systemami Smart Home – czy to możliwe?
Chociaż same przekaźniki bistabilne nie są urządzeniami inteligentnymi w rozumieniu technologii Smart Home, ich integracja z takimi systemami jest jak najbardziej możliwa. Można je wykorzystać w połączeniu z modułami Wi-Fi lub Zigbee, które odbierają sygnały z aplikacji mobilnej lub asystenta głosowego i przekazują je do przekaźnika jako impulsy sterujące. W ten sposób, możemy zdalnie sterować oświetleniem podłączonym do przekaźnika bistabilnego. Stanowi to doskonałe rozwiązanie dla osób chcących stopniowo rozbudowywać swoją inteligentną instalację, wykorzystując już istniejące okablowanie.
