Gdy światło, wentylator albo zawór ma uruchomić się po otrzymaniu sygnału z czujnika, sterownika lub przycisku, często za całą operacją odpowiada niewielki przekaźnik. Wyjaśniam, jak działa przekaźnik, z czego się składa, czym różnią się styki NO i NC oraz jak bezpiecznie wykorzystuje się go w automatyce budynkowej. Pokazuję też, na co zwrócić uwagę przy doborze i jakie błędy najczęściej skracają jego żywotność.
Przekaźnik zamienia mały sygnał sterujący w kontrolowane przełączenie obwodu
- Cewka wytwarza pole magnetyczne, które porusza kotwicą i zmienia położenie styków.
- Obwód sterowania może być oddzielony galwanicznie od obwodu odbiornika, na przykład oświetlenia 230 V.
- NO oznacza styk normalnie otwarty, a NC normalnie zamknięty.
- Przy doborze liczą się przede wszystkim napięcie cewki, rodzaj obciążenia i obciążalność styków.
- Przekaźnik dobrze sprawdza się przy sterowaniu światłem, wentylacją, elektrozaworami i urządzeniami automatyki.
Co znajduje się w środku przekaźnika
Najpopularniejszy przekaźnik elektromagnetyczny ma kilka prostych elementów. Są to cewka, rdzeń, ruchoma kotwica, sprężyna oraz styki elektryczne. Ich współpraca pozwala sterować jednym obwodem za pomocą innego, często pracującego przy niższym napięciu.
Cewka jest uzwojeniem z drutu. Po podaniu na nią właściwego napięcia płynie prąd i powstaje pole magnetyczne. Pole przyciąga kotwicę do rdzenia, a połączony z nią mechanizm przestawia styki. Kiedy zasilanie cewki znika, sprężyna przywraca położenie spoczynkowe.
| Element | Rola w układzie |
|---|---|
| Cewka | Odbiera sygnał sterujący i wytwarza pole magnetyczne. |
| Rdzeń | Wzmacnia działanie pola magnetycznego. |
| Kotwica | Przenosi ruch elektromagnesu na styki. |
| Styki | Otwierają, zamykają albo przełączają obwód odbiornika. |
| Sprężyna | Przywraca styki do pozycji spoczynkowej po wyłączeniu cewki. |
W praktyce nie należy utożsamiać napięcia cewki z napięciem przełączanego urządzenia. Przekaźnik może mieć na przykład cewkę 24 V DC i styki przeznaczone do obwodu 230 V AC. To właśnie ta rozdzielność sprawia, że element jest tak użyteczny w sterowaniu budynkiem.
Od sygnału sterującego do przełączenia odbiornika
Cały proces można przedstawić w kilku krokach, choć w rzeczywistym urządzeniu zachodzi on bardzo szybko. Najpierw sterownik, przycisk, czujnik ruchu albo termostat podaje napięcie na cewkę. Następnie elektromagnes przyciąga kotwicę i zmienia stan styków.
- Brak napięcia na cewce oznacza stan spoczynkowy przekaźnika.
- Podanie napięcia powoduje przepływ prądu przez uzwojenie.
- Powstanie pola magnetycznego przyciąga kotwicę.
- Zmiana położenia styków zamyka jeden tor lub otwiera inny.
- Odłączenie cewki pozwala sprężynie wrócić do stanu początkowego.
Dobrym przykładem jest czujnik ruchu w korytarzu. Sam czujnik może pracować na napięciu stałym i nie być przeznaczony do bezpośredniego załączania większego obciążenia. Przekaźnik odbiera jego sygnał, a styki załączają oprawy oświetleniowe. Dzięki temu mały sygnał sterujący nie musi przenosić całego prądu lamp.
Ważną korzyścią jest izolacja galwaniczna. Oznacza ona, że cewka i styki nie są ze sobą połączone bezpośrednim przewodnikiem, choć mechanicznie współpracują. Nie jest to jednak automatyczna gwarancja pełnego bezpieczeństwa. Ochrona zależy również od konstrukcji urządzenia, odstępów izolacyjnych, obudowy, sposobu montażu i poprawnego zabezpieczenia obwodu.
NO, NC i styki przełączne bez nieporozumień
Symbole na przekaźniku opisują stan jego styków wtedy, gdy cewka nie jest zasilana. To częsty punkt pomyłek, szczególnie podczas podłączania modułów automatyki na szynie DIN.
| Oznaczenie | Znaczenie | Przykładowe zastosowanie |
|---|---|---|
| NO | Normally Open, czyli normalnie otwarty | Załączenie lampy lub wentylatora dopiero po aktywacji cewki. |
| NC | Normally Closed, czyli normalnie zamknięty | Podtrzymanie obwodu, który ma się rozłączyć po zadziałaniu alarmu. |
| COM | Styk wspólny | Punkt przełączany między zaciskiem NO i NC. |

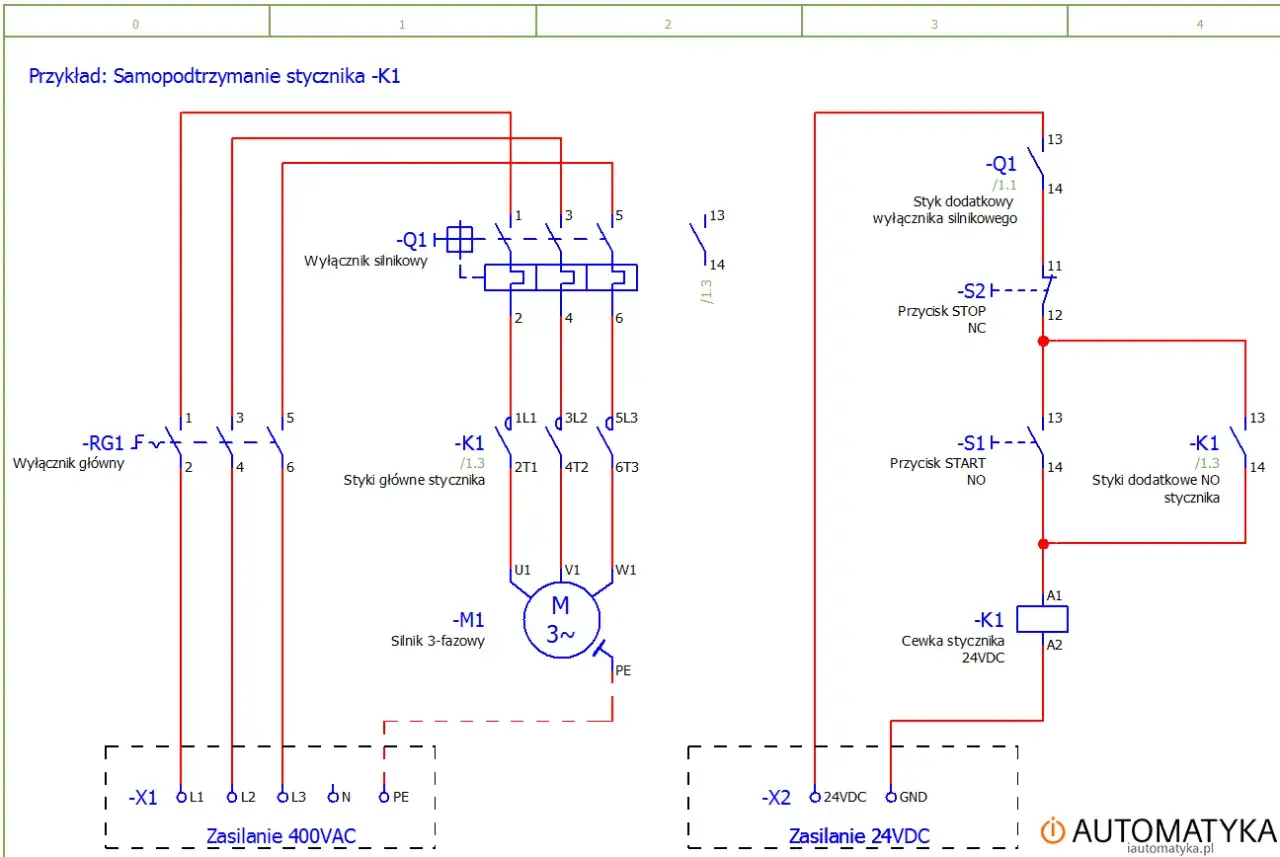

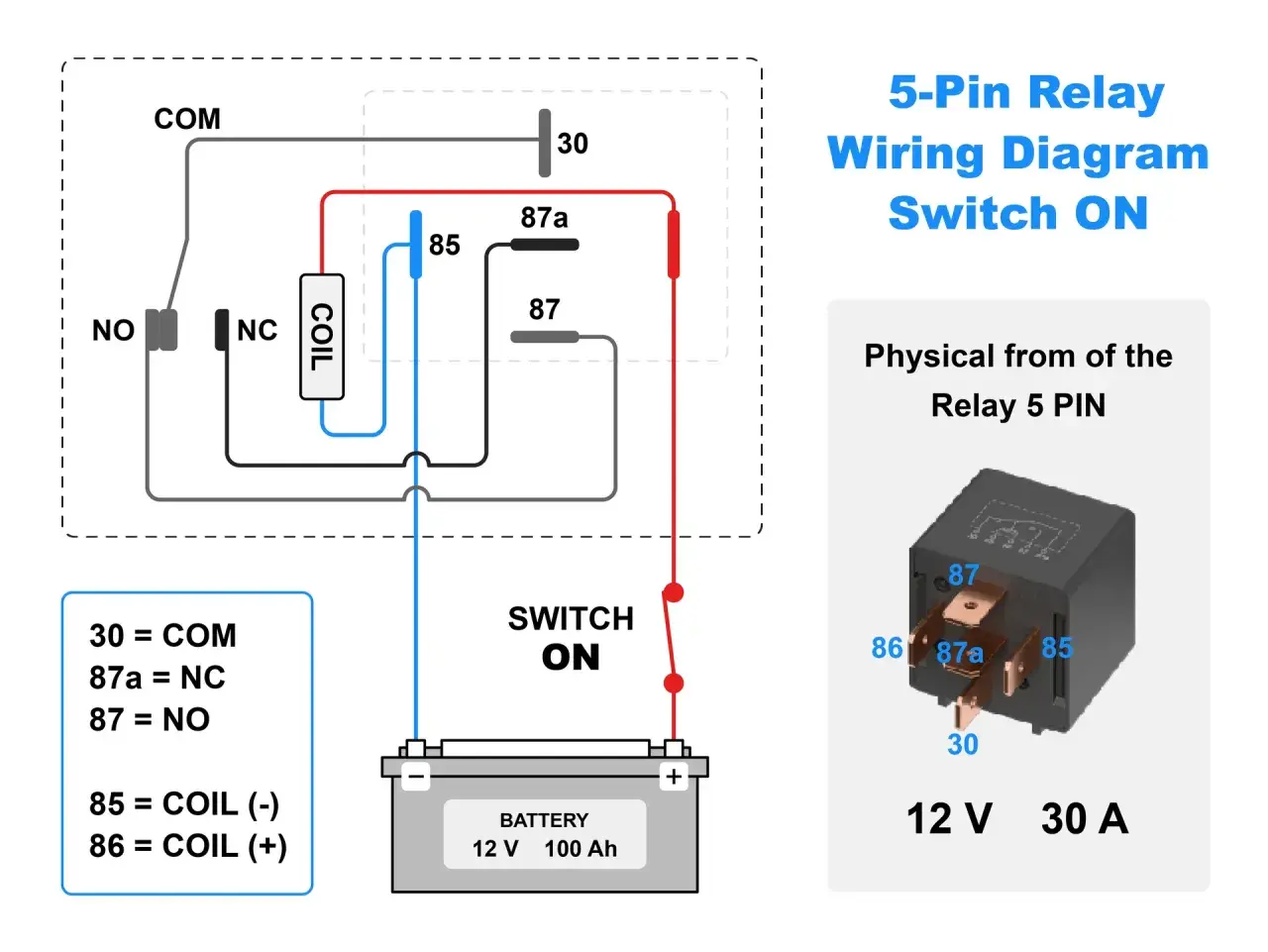

Jeżeli przekaźnik ma zaciski COM, NO i NC, jest to zestyk przełączny. W stanie spoczynku COM jest połączony z NC, a po zasileniu cewki połączenie przechodzi na NO. Taka konfiguracja pozwala jednym elementem zarówno załączać urządzenie, jak i wyłączać obwód awaryjny.
Nie zakładałbym jednak, że każdy przekaźnik ma identyczny układ wyprowadzeń. Numeracja pinów zależy od producenta i obudowy, dlatego przed montażem trzeba sprawdzić schemat nadrukowany na obudowie albo w dokumentacji. Sam wygląd przekaźnika nie wystarcza do pewnego rozpoznania zacisków.
Gdzie przekaźnik pracuje w automatyce budynkowej
W instalacjach budynkowych przekaźnik jest najczęściej elementem wykonawczym. Otrzymuje decyzję od sterownika, a potem fizycznie zmienia stan obwodu. Jego zastosowanie zależy od obciążenia oraz od tego, czy potrzebne jest zwykłe włączanie, przełączanie, opóźnienie lub reakcja na sygnał alarmowy.
Oświetlenie i sceny świetlne
Moduł przekaźnikowy może załączać lampę po sygnale z przycisku, zegara astronomicznego, czujnika ruchu albo systemu inteligentnego domu. Przy większej liczbie opraw trzeba uwzględnić nie tylko moc znamionową, lecz także prąd rozruchowy zasilaczy LED, który przez krótki czas może być znacznie wyższy od prądu pracy.
Wentylacja i ogrzewanie
Przekaźnik może uruchamiać wentylator łazienkowy, pompę obiegową albo siłownik zaworu. Silniki i transformatory są obciążeniami indukcyjnymi, dlatego ich załączanie jest trudniejsze niż sterowanie zwykłą żarówką. W takim układzie trzeba sprawdzić kategorię obciążenia podaną przez producenta, a czasem zastosować stycznik zamiast małego przekaźnika.
Alarmy i funkcje awaryjne
Styk NC często służy do kontroli ciągłości obwodu. Jeżeli przewód zostanie przecięty albo urządzenie utraci zasilanie, centrala może wykryć zmianę stanu. To rozwiązanie jest praktyczne, ponieważ awaria nie pozostaje całkowicie niezauważona, choć skuteczność zależy od konkretnej logiki systemu.
W automatyce budynkowej spotyka się również przekaźniki bistabilne, czasowe i półprzewodnikowe. Przekaźnik bistabilny pamięta stan bez stałego zasilania cewki, czasowy wykonuje przełączenie z określonym opóźnieniem, a SSR nie ma mechanicznych styków i dlatego pracuje cicho. Każdy z tych typów rozwiązuje inny problem, więc zastępowanie ich zwykłym przekaźnikiem nie zawsze ma sens.
Jak dobrać przekaźnik i sprawdzić jego działanie
Dobór warto zacząć od schematu całego układu, a nie od samej ceny elementu. Najpierw sprawdzam napięcie i rodzaj zasilania cewki, na przykład 12 V DC, 24 V DC albo 230 V AC. Potem analizuję, co będzie przełączane i jaki prąd występuje nie tylko podczas normalnej pracy, ale również przy uruchomieniu.
- Dobierz dokładne napięcie cewki zgodne z wyjściem sterownika.
- Sprawdź obciążalność styków dla prądu stałego lub przemiennego.
- Rozróżnij obciążenie rezystancyjne, indukcyjne, pojemnościowe i LED.
- Ustal, czy potrzebujesz styku NO, NC, czy konfiguracji COM-NO-NC.
- Uwzględnij liczbę cykli pracy, temperaturę, sposób montażu i dostępną przestrzeń.
Na obudowie może pojawić się wartość 10 A lub 16 A, ale nie oznacza to, że każdy odbiornik o takim prądzie można bezpiecznie podłączyć. Producent może podawać osobne wartości dla obciążenia rezystancyjnego, silnika i lamp LED. Dodatkowy zapas jest rozsądnym wyborem, szczególnie gdy przekaźnik ma pracować często.
Przeczytaj również: Regulator PWM - Precyzyjna kontrola mocy w projektach DIY
Prosta kontrola przed uruchomieniem
Przy odłączonym zasilaniu można sprawdzić ciągłość styków multimetrem. W stanie spoczynku COM powinien mieć przejście z NC, a po podaniu właściwego napięcia na cewkę przejście powinno pojawić się między COM i NO. Pomiar trzeba wykonać zgodnie ze schematem konkretnego modelu, ponieważ układ wyprowadzeń może być różny.
W przypadku cewki DC warto zastosować element tłumiący przepięcie, na przykład diodę, jeśli nie została już wbudowana w moduł. Przy cewkach AC stosuje się inne rozwiązania, między innymi układy RC albo warystory. Ich zadaniem jest ograniczenie zakłóceń i przepięć, które mogą wpływać na sterownik.
Najczęstszy błąd polega na podłączeniu napięcia sieciowego do zacisków cewki przeznaczonej dla 24 V DC albo na pomyleniu zacisku NO z NC. Prace przy obwodach 230 V wykonuję wyłącznie po odłączeniu zasilania i zgodnie ze schematem. Jeśli instalacja ma zasilać stałe obwody budynku, pomiarów i odbioru powinien dokonać elektryk z odpowiednimi uprawnieniami.
Co naprawdę decyduje o trwałości przekaźnika
Sama liczba amperów na etykiecie nie mówi wszystkiego. Trwałość styków zależy od częstotliwości przełączeń, rodzaju odbiornika, temperatury oraz tego, czy podczas rozłączania powstaje łuk elektryczny. Dlatego przekaźnik sterujący grzałką może pracować poprawnie przez długi czas, a ten sam model używany do częstego załączania silnika zużyje się znacznie szybciej.
W instalacjach, w których odbiornik ma dużą moc albo duży prąd rozruchowy, rozsądniejszy może być stycznik z odpowiednią kategorią użytkowania. Ma solidniejsze styki i lepiej radzi sobie z obciążeniami przemysłowymi. Z kolei do cichego, bardzo częstego przełączania można rozważyć SSR, pamiętając o jego stratach cieplnych i prądzie upływu.
Najbardziej praktyczna zasada jest prosta. Przekaźnik powinien być dobrany do całego obwodu, a nie tylko do urządzenia sterującego. Jeżeli poprawnie rozpoznasz napięcie cewki, typ styków i charakter obciążenia, unikniesz większości problemów spotykanych w automatyce budynkowej.
Mały element, który porządkuje całą instalację
Przekaźnik działa jak elektrycznie sterowany przełącznik. Cewka reaguje na sygnał, mechanizm zmienia położenie styków, a odbiornik otrzymuje zasilanie zgodnie z zaprogramowaną logiką. Właśnie dlatego jeden niewielki moduł może połączyć czujnik, sterownik i obwód oświetlenia lub wentylacji.
Jeśli układ ma przełączać większe moce, pracować bardzo często albo sterować silnikiem, nie traktowałbym najtańszego przekaźnika jako rozwiązania uniwersalnego. Najważniejsze są parametry konkretnego obciążenia, poprawny schemat i bezpieczny montaż, bo to one decydują, czy automatyka będzie działać stabilnie przez lata.
