Kabel NYM-J - Co oznacza i jak go bezpiecznie używać?

Ten artykuł to kompleksowy przewodnik po kablu NYM-J, niezbędny dla każdego, kto pracuje z instalacjami elektrycznymi od profesjonalistów po majsterkowiczów. Dowiesz się, co dokładnie oznacza to popularne oznaczenie, jakie ma zastosowania i jak bezpiecznie oraz prawidłowo go instalować. Zrozumienie specyfiki NYM-J pomoże Ci uniknąć typowych błędów i zapewnić bezpieczeństwo Twojej instalacji.

NYM-J: Co musisz wiedzieć o tym popularnym przewodzie instalacyjnym

Kabel NYM-J to jeden z najczęściej wybieranych przewodów do instalacji elektrycznych w budynkach. Jego wszechstronność i zgodność z uznawanymi normami sprawiają, że jest on podstawowym elementem wielu projektów od domowych modernizacji po rozbudowane instalacje przemysłowe. Zrozumienie, co kryje się pod tym oznaczeniem i jakie są jego specyficzne właściwości, jest absolutnie kluczowe. Tylko prawidłowa identyfikacja i zastosowanie kabla zgodnego z przeznaczeniem gwarantuje bezpieczeństwo użytkowania instalacji elektrycznej oraz jej niezawodne działanie przez lata. W dalszej części artykułu przyjrzymy się bliżej, co oznacza każdy element nazwy NYM-J i jak prawidłowo wykorzystać ten przewód w praktyce.

Tajemniczy skrót rozszyfrowany: Co oznacza każda litera w nazwie NYM-J?

Rozszyfrowanie oznaczenia kabla to pierwszy i zarazem najważniejszy krok do zrozumienia jego przeznaczenia i właściwości. Każda litera i symbol w nazwie NYM-J ma swoje konkretne znaczenie, które odnosi się do normy wykonania, materiałów izolacyjnych oraz budowy przewodu. Zrozumienie tych detali pozwala na świadomy wybór i bezpieczne stosowanie kabla.

• N: Oznacza Normenleitung, czyli przewód zgodny z niemiecką normą. W tym przypadku jest to norma VDE 0250-204, która określa szczegółowe wymagania techniczne dla tego typu kabli.
• Y: Wskazuje na materiał izolacji żył. W przypadku NYM-J jest to polwinit, czyli popularny i wszechstronny polichlorek winylu (PVC).
• M: Oznacza Mantelleitung, co tłumaczy się jako przewód płaszczowy. Posiada on zewnętrzną powłokę ochronną, która zabezpiecza wewnętrzne żyły przed uszkodzeniami mechanicznymi i środowiskowymi.
• -J: Ten symbol jest niezwykle istotny z punktu widzenia bezpieczeństwa. Oznacza on obecność żyły ochronnej (PE) w kolorze zielono-żółtym. Jest to przewód uziemiający, niezbędny do ochrony przed porażeniem prądem w wielu typach instalacji.

Połączenie tych elementów daje nam pełny obraz tego, czym jest kabel NYM-J: przewód instalacyjny zgodny z normą, z izolacją PVC, posiadający zewnętrzny płaszcz oraz obowiązkową żyłę ochronną.

Kluczowa różnica między NYM-J a NYM-O – kiedy ma to fundamentalne znaczenie?

Najistotniejsza różnica między przewodami NYM-J a NYM-O sprowadza się do obecności lub braku żyły ochronnej (PE). To pozornie niewielka zmiana ma jednak fundamentalne znaczenie dla bezpieczeństwa i możliwości zastosowania danego kabla w instalacji elektrycznej. Kabel NYM-J, oznaczony symbolem "-J", posiada zielono-żółtą żyłę ochronną, która jest połączona z systemem uziemienia. Jest to rozwiązanie obowiązkowe w większości instalacji, zwłaszcza tam, gdzie podłączane są urządzenia wymagające ochrony przeciwporażeniowej, takie jak gniazdka elektryczne, bojlery, czy silniki.

Z kolei kabel NYM-O, pozbawiony żyły ochronnej (symbol "-O" oznacza brak PE), może być stosowany jedynie w specyficznych sytuacjach. Dotyczy to przede wszystkim obwodów, gdzie wymagana jest podwójna lub wzmocniona izolacja, a samo urządzenie nie wymaga uziemienia. Przykładem mogą być niektóre oprawy oświetleniowe lub urządzenia zasilane napięciem bezpiecznym. Stosowanie NYM-O w miejscach, gdzie wymagane jest uziemienie, jest surowo zabronione i stwarza poważne ryzyko porażenia prądem. Dlatego zawsze należy dokładnie sprawdzić, czy instalacja wymaga żyły ochronnej i wybrać odpowiedni typ przewodu.

Czy NYM-J to to samo co polski przewód YDY? Wyjaśniamy podobieństwa i różnice

W Polsce często spotykamy się z przewodem o oznaczeniu YDY. Wiele osób zastanawia się, czy jest on tym samym, co niemiecki NYM-J. Odpowiedź brzmi: są one bardzo podobne i często używane zamiennie, choć nie są identyczne. Oba typy przewodów są przeznaczone do instalacji stałych i posiadają podobną budowę: miedziane żyły izolowane PVC, zamknięte w zewnętrznym płaszczu PVC. Podstawowym podobieństwem jest ich zastosowanie w instalacjach elektrycznych wewnątrz budynków, zarówno pod, jak i nadtynkowo.

Główna różnica wynika z norm, którym podlegają. NYM-J jest produkowany zgodnie z niemiecką normą VDE 0250-204, podczas gdy YDY podlega polskim normom. Choć te normy są zbliżone i zapewniają wysoki poziom bezpieczeństwa, mogą istnieć drobne różnice w dopuszczalnych parametrach lub metodach testowania. Niemniej jednak, w praktyce instalacyjnej, przewody te są traktowane jako równoważne w większości zastosowań. Zawsze jednak warto upewnić się, czy konkretny projekt nie wymaga zastosowania przewodu zgodnego z określoną normą krajową lub międzynarodową. Warto też pamiętać, że oznaczenie "-J" w NYM-J jednoznacznie wskazuje na obecność żyły ochronnej, podczas gdy standardowe oznaczenie YDY nie zawsze to precyzuje w przypadku YDY należy szukać oznaczeń typu YDYp (z żyłą ochronną) lub YDYżo (z żyłą ochronną w kolorze zielono-żółtym).

Zastosowanie w praktyce: Gdzie i jak bezpiecznie układać kable NYM-J?

Wiedza teoretyczna o budowie i oznaczeniach kabla NYM-J to jedno, ale kluczowe jest umiejętne zastosowanie go w praktyce. Prawidłowe ułożenie przewodu nie tylko zapewnia jego długowieczność i niezawodność, ale przede wszystkim bezpieczeństwo całej instalacji elektrycznej. Błędy popełnione na etapie montażu mogą prowadzić do poważnych awarii, a nawet zagrożeń pożarowych czy porażenia prądem. Dlatego tak ważne jest, aby znać zasady i ograniczenia dotyczące układania tego popularnego kabla.

Idealne warunki pracy: Instalacje w pomieszczeniach suchych, wilgotnych i mokrych

Przewód NYM-J został zaprojektowany z myślą o wszechstronności, co potwierdza możliwość jego stosowania w różnych warunkach wilgotnościowych. Jest on idealnym wyborem do instalacji w pomieszczeniach suchych, takich jak pokoje mieszkalne, biura czy sale konferencyjne. Jednak jego konstrukcja, w tym izolacja z PVC, pozwala również na bezpieczne wykorzystanie go w pomieszczeniach o podwyższonej wilgotności, na przykład w łazienkach, pralniach czy piwnicach. Co więcej, przewód ten nadaje się również do układania w pomieszczeniach mokrych, co czyni go niezwykle uniwersalnym rozwiązaniem dla większości budynków mieszkalnych i użyteczności publicznej. Izolacja PVC skutecznie chroni żyły przed wilgocią, zapobiegając korozji i zwarciom, co jest kluczowe dla bezpieczeństwa instalacji w takich środowiskach.

Montaż pod tynkiem i na tynku: Sprawdzone techniki i dobre praktyki

Kabel NYM-J oferuje dużą elastyczność w zakresie metod montażu. Jedną z najpopularniejszych jest układanie go pod tynkiem. W tym przypadku przewód umieszcza się w bruzdach wykonanych w ścianach, a następnie przykrywa tynkiem. Aby zapewnić dodatkową ochronę mechaniczną i ułatwić ewentualną wymianę, można go również prowadzić w peszlach lub specjalnych rurkach instalacyjnych. Ważne jest, aby bruzdy były odpowiednio głębokie, a przewód nie był narażony na naprężenia podczas tynkowania.

Alternatywnym rozwiązaniem jest montaż natynkowy. W tej metodzie przewód jest układany bezpośrednio na powierzchni ścian lub sufitów, a następnie mocowany za pomocą specjalnych uchwytów, klipsów lub korytek kablowych. Montaż natynkowy jest często stosowany w pomieszczeniach technicznych, garażach lub tam, gdzie estetyka nie jest priorytetem. Niezależnie od wybranej metody, kluczowe jest unikanie nadmiernego naprężania przewodu, ostrych zagięć oraz wszelkiego rodzaju uszkodzeń mechanicznych izolacji, które mogłyby zagrażać bezpieczeństwu instalacji.

Układanie w betonie: Co jest dozwolone, a czego absolutnie unikać?

Przewody NYM-J mogą być również układane w betonie, co jest częstą praktyką w budownictwie. Jednakże, istnieją tu pewne istotne ograniczenia, o których należy pamiętać. Zgodnie z normami, przewody te mogą być bezpiecznie zatapiane w betonie, pod warunkiem, że nie jest to beton wibrowany lub ubijany. Dlaczego? Proces wibrowania lub ubijania betonu generuje silne drgania i naciski, które mogą prowadzić do uszkodzenia izolacji przewodu. Nawet niewielkie pęknięcie w płaszczu zewnętrznym lub izolacji żył może w przyszłości spowodować problemy, takie jak zwarcia czy przebicia elektryczne.

Dlatego, jeśli planujesz układanie kabli NYM-J w elementach betonowych, zaleca się stosowanie dodatkowych zabezpieczeń. Jednym z rozwiązań jest prowadzenie przewodów w specjalnych rurkach ochronnych (peszlach), które zapewniają dodatkową warstwę izolacji i ochrony mechanicznej. W ten sposób można zminimalizować ryzyko uszkodzenia przewodu podczas procesu betonowania i zapewnić długotrwałe, bezpieczne działanie instalacji.

Ograniczenia, o których musisz pamiętać: Kiedy NIE WOLNO stosować przewodów NYM-J?

Mimo swojej wszechstronności, przewody NYM-J nie są rozwiązaniem uniwersalnym i istnieją sytuacje, w których ich stosowanie jest niedopuszczalne lub zdecydowanie niewskazane. Świadomość tych ograniczeń jest kluczowa dla zapewnienia bezpieczeństwa i trwałości instalacji elektrycznej.

• Bezpośrednie układanie w ziemi: NYM-J nie posiada odpowiedniej odporności na wilgoć i uszkodzenia mechaniczne, które są nieuniknione podczas bezpośredniego kontaktu z gruntem. Do takich zastosowań przeznaczone są specjalne kable ziemne.
• Bezpośrednie narażenie na promieniowanie UV na zewnątrz: Izolacja PVC, z której wykonany jest płaszcz i izolacja żył, degraduje pod wpływem promieniowania słonecznego. Długotrwała ekspozycja na UV prowadzi do kruszenia się materiału, pękania i utraty właściwości izolacyjnych.
• Miejsca o dużym ryzyku uszkodzeń mechanicznych bez dodatkowej ochrony: W miejscach, gdzie istnieje wysokie prawdopodobieństwo uderzenia, przecięcia lub zgniecenia przewodu (np. w warsztatach, magazynach), NYM-J wymaga dodatkowego zabezpieczenia, np. w postaci metalowych korytek lub rur.
• Instalacje wymagające wyższej odporności temperaturowej: Maksymalna dopuszczalna temperatura pracy żyły w kablu NYM-J wynosi +70°C. W aplikacjach, gdzie temperatura może być wyższa, konieczne jest zastosowanie przewodów o podwyższonej odporności termicznej.
• W betonie wibrowanym lub ubijanym: Jak wspomniano wcześniej, proces wibrowania lub ubijania betonu może uszkodzić izolację przewodu, dlatego w takich sytuacjach należy stosować alternatywne rozwiązania lub dodatkowe zabezpieczenia.

Przestrzeganie tych zasad gwarantuje, że kabel NYM-J będzie służył bezpiecznie i niezawodnie przez długie lata.

Jak wybrać odpowiedni przewód NYM-J do swojej instalacji?

Wybór właściwego przewodu to równie ważny etap, co jego późniejsza instalacja. Nawet najlepszy kabel, jeśli będzie nieodpowiednio dobrany do potrzeb instalacji, może stać się źródłem problemów. Kluczowe parametry, na które należy zwrócić uwagę, to przede wszystkim przekrój żył oraz liczba żył w przewodzie. Prawidłowy dobór tych elementów zapewnia nie tylko bezpieczeństwo, ale także efektywność energetyczną całej instalacji.

Odczytywanie pełnych oznaczeń: Co mówi nam symbolika typu "NYM-J 3x1, 5"?

Pełne oznaczenie kabla, takie jak "NYM-J 3x1,5", zawiera kluczowe informacje dotyczące jego budowy i przeznaczenia. Rozszyfrowanie tej symboliki pozwala na precyzyjny dobór przewodu do konkretnych potrzeb:

• NYM-J: Jak już wiemy, oznacza to przewód instalacyjny zgodny z normą VDE, z izolacją PVC, płaszczem PVC i żyłą ochronną zielono-żółtą.
• 3: Ta liczba informuje o ilości żył znajdujących się wewnątrz przewodu. W tym przypadku mamy trzy żyły: zazwyczaj fazową (L), neutralną (N) i ochronną (PE).
• 1,5: Ta wartość określa przekrój poprzeczny każdej z żył w przewodzie, podany w milimetrach kwadratowych (mm²).

Dobór odpowiedniego przekroju żyły jest niezwykle ważny. Zbyt cienka żyła może się przegrzewać pod obciążeniem, co prowadzi do uszkodzenia izolacji, a w skrajnych przypadkach nawet do pożaru. Zbyt gruby przewód będzie niepotrzebnie droższy i trudniejszy w montażu. Przekrój dobiera się na podstawie mocy podłączanych urządzeń, długości obwodu oraz dopuszczalnej obciążalności prądowej danego typu przewodu. W przypadku wątpliwości, zawsze warto skonsultować się z elektrykiem lub skorzystać z tabel obciążalności prądowej dostępnych w literaturze technicznej.

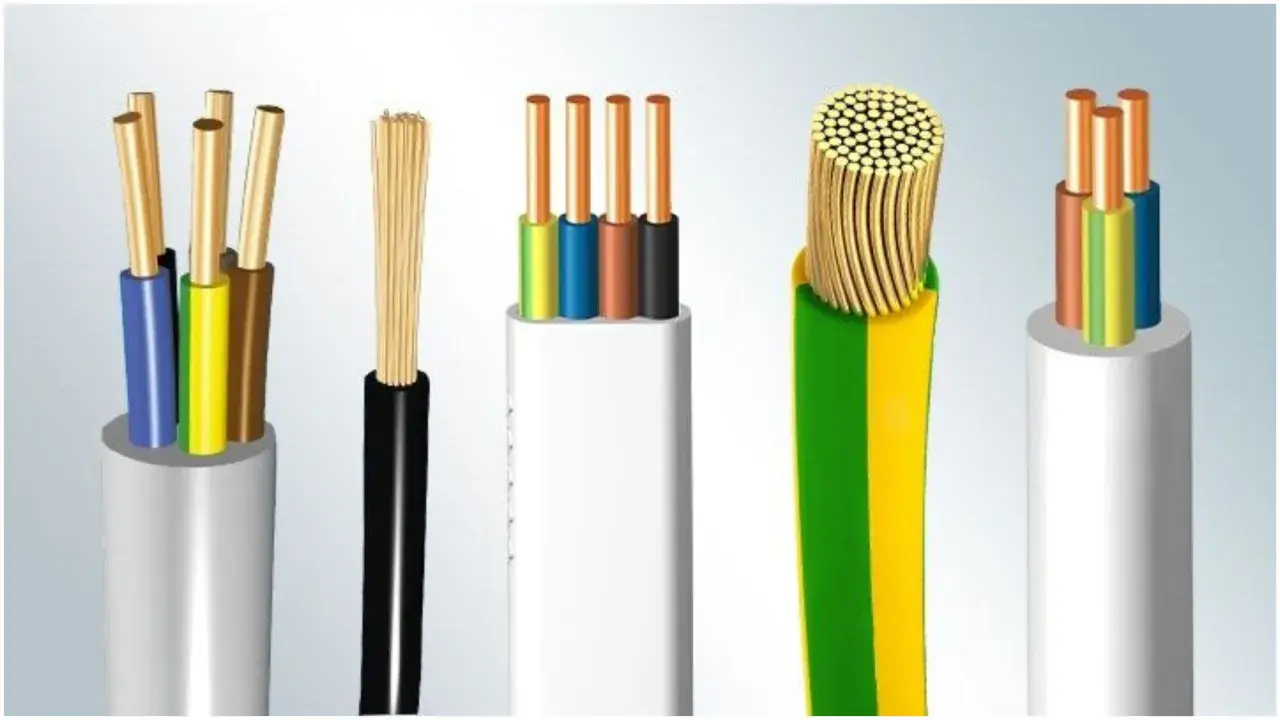

Budowa wewnętrzna: Z czego składa się przewód i jak wpływa to na jego właściwości?

Zrozumienie budowy wewnętrznej przewodu NYM-J pozwala docenić jego jakość i przewidzieć jego zachowanie w różnych warunkach eksploatacji. Oto kluczowe elementy jego konstrukcji:

• Żyły miedziane: Są one sercem przewodu, odpowiedzialnym za przewodzenie prądu. Mogą być wykonane jako jednodrutowe (drut) lub wielodrutowe (linka). Żyły jednodrutowe są sztywniejsze i zazwyczaj stosowane w instalacjach stałych, gdzie przewód nie jest często zginany. Żyły wielodrutowe są bardziej elastyczne, co ułatwia ich układanie w trudno dostępnych miejscach, ale mogą być mniej odporne na wielokrotne zginanie.
• Izolacja żył z polwinitu (PVC): Każda żyła jest indywidualnie izolowana warstwą PVC. Ten materiał zapewnia doskonałą izolację elektryczną, chroniąc przed zwarciem i porażeniem. PVC jest również odporny na wilgoć, co pozwala na stosowanie przewodu w pomieszczeniach o różnym stopniu zawilgocenia.
• Wypełnienie: Przestrzeń między izolowanymi żyłami jest często wypełniona specjalnym materiałem, na przykład tworzywem sztucznym lub gumą. Wypełnienie to nadaje przewodowi okrągły kształt, zapobiega jego deformacji i chroni izolację żył przed uszkodzeniem przez płaszcz zewnętrzny.
• Powłoka zewnętrzna (płaszcz) z polwinitu (PVC): Całość jest otoczona grubą warstwą PVC, tworzącą zewnętrzny płaszcz. Płaszcz ten stanowi główną barierę ochronną przed uszkodzeniami mechanicznymi, czynnikami zewnętrznymi oraz zapewnia dodatkową izolację elektryczną.

Każdy z tych elementów odgrywa ważną rolę, wpływając na elastyczność, trwałość, bezpieczeństwo i ogólną funkcjonalność przewodu NYM-J.

Normy i certyfikaty (VDE 0250-204): Dlaczego są gwarancją bezpieczeństwa?

Zgodność z normami i posiadanie odpowiednich certyfikatów to nie tylko formalność, ale przede wszystkim gwarancja bezpieczeństwa. Niemiecka norma VDE 0250-204, której podlegają przewody NYM-J, jest jedną z najbardziej rygorystycznych norm dotyczących kabli instalacyjnych w Europie. Określa ona szczegółowe wymagania dotyczące materiałów, konstrukcji, parametrów elektrycznych i mechanicznych, a także metod testowania przewodów.

Kupując przewód z oznaczeniem NYM-J i posiadający certyfikat zgodności z VDE, możemy mieć pewność, że został on wyprodukowany zgodnie z najwyższymi standardami jakości. Oznacza to, że jego izolacja jest odpowiednio wytrzymała, żyły mają deklarowany przekrój, a przewód jest odporny na warunki, do których został przeznaczony. Certyfikaty te są wynikiem szeregu badań laboratoryjnych, które potwierdzają, że produkt spełnia wszystkie wymogi bezpieczeństwa. W branży elektrycznej, gdzie błędy mogą mieć katastrofalne skutki, stosowanie materiałów certyfikowanych jest absolutną podstawą, chroniącą zarówno użytkowników, jak i mienie przed zagrożeniami związanymi z wadliwymi instalacjami elektrycznymi.

Najczęstsze błędy i jak się ich ustrzec podczas pracy z kablem NYM-J

Nawet najlepiej zaprojektowana instalacja elektryczna może stać się niebezpieczna, jeśli zostanie wykonana z użyciem niewłaściwych materiałów lub w sposób nieprawidłowy. Przewód NYM-J, mimo swojej popularności i wszechstronności, nie jest wyjątkiem. Istnieje kilka typowych błędów, które elektrycy i majsterkowicze popełniają podczas pracy z tym kablem. Ich świadomość i unikanie są kluczowe dla zapewnienia bezpieczeństwa i długowieczności instalacji.

Niewłaściwy dobór przekroju żyły a ryzyko pożaru – jak tego uniknąć?

Jednym z najpoważniejszych błędów jest zastosowanie przewodu o zbyt małym przekroju żyły w stosunku do obciążenia. Każdy obwód elektryczny ma określoną moc znamionową, a przewód musi być w stanie bezpiecznie przenieść prąd o wartości wynikającej z tej mocy. Jeśli przewód jest zbyt cienki, będzie się nadmiernie nagrzewał. To zjawisko, znane jako efekt Joule'a, może prowadzić do uszkodzenia izolacji PVC, jej stopienia, a w skrajnych przypadkach do zapłonu materiałów palnych znajdujących się w pobliżu. Ryzyko pożaru jest realne i stanowi jedno z największych zagrożeń związanych z wadliwymi instalacjami elektrycznymi.

Aby uniknąć tego błędu, należy zawsze dobierać przekrój żyły zgodnie z mocą odbiorników, długością obwodu (dłuższe obwody wymagają zazwyczaj grubszego przekroju ze względu na spadki napięcia) oraz obowiązującymi normami i przepisami. Warto korzystać z tabel obciążalności prądowej, które precyzyjnie określają maksymalne dopuszczalne prądy dla różnych przekrojów przewodów w zależności od sposobu ich ułożenia. W przypadku wątpliwości, zawsze lepiej wybrać przewód o nieco większym przekroju niż jest to absolutnie konieczne, niż ryzykować przegrzewanie i potencjalne zagrożenie pożarowe.

Uszkodzenia mechaniczne izolacji: Jak prawidłowo prowadzić i mocować przewody?

Izolacja przewodu, zarówno żył, jak i płaszcza zewnętrznego, stanowi kluczowy element bezpieczeństwa. Niestety, uszkodzenia mechaniczne są częstą przyczyną awarii. Mogą one powstać na różnych etapach: podczas transportu, rozwijania kabla, jego układania, mocowania czy też w wyniku późniejszych prac budowlanych. Nawet niewielkie pęknięcie, przecięcie czy otarcie izolacji może prowadzić do zwarcia, przebicia elektrycznego lub porażenia prądem.

Aby zapobiec takim uszkodzeniom, należy przestrzegać kilku zasad:

• Unikanie ostrych zagięć: Zbyt mocne zginanie kabla, zwłaszcza w jednym miejscu, może prowadzić do naprężeń wewnętrznych i pękania izolacji.
• Stosowanie odpowiednich uchwytów i mocowań: Używaj uchwytów i opasek, które są przeznaczone do mocowania kabli i nie powodują ich ściskania ani wgniatania.
• Ochrona w miejscach narażonych: W miejscach, gdzie przewód może być narażony na uderzenia, przetarcia lub inne uszkodzenia mechaniczne, stosuj dodatkowe zabezpieczenia, takie jak peszle, rurki ochronne lub metalowe koryta.
• Ostrożność podczas prac budowlanych: Po ułożeniu instalacji elektrycznej, należy zachować szczególną ostrożność podczas dalszych prac budowlanych, takich jak tynkowanie, wiercenie czy montaż innych elementów, aby nie uszkodzić ukrytych przewodów.

Pamiętaj, że dokładność i staranność podczas montażu to inwestycja w bezpieczeństwo Twojej instalacji.

Przeczytaj również: YKY 5x4: Jaka obciążalność prądowa? Sprawdź dane i normy

Problem z promieniowaniem UV: Zabezpieczenie przewodów w instalacjach zewnętrznych

Jak wspomniano wcześniej, przewody NYM-J nie są przeznaczone do bezpośredniej ekspozycji na promieniowanie słoneczne na zewnątrz budynków. Izolacja PVC, choć odporna na wiele czynników, ulega degradacji pod wpływem promieniowania UV. Długotrwałe działanie słońca powoduje, że materiał staje się kruchy, traci elastyczność i zaczyna pękać. W efekcie izolacja przestaje spełniać swoją funkcję ochronną, co stwarza ryzyko zwarcia i porażenia prądem.

Jeśli konieczne jest przeprowadzenie instalacji elektrycznej na zewnątrz budynku, gdzie przewody będą narażone na działanie słońca, należy zastosować odpowiednie środki zaradcze. Można to osiągnąć na kilka sposobów:

• Stosowanie przewodów odpornych na UV: Na rynku dostępne są specjalne przewody instalacyjne, których płaszcz zewnętrzny został wykonany z materiałów odpornych na promieniowanie UV.
• Prowadzenie w rurach ochronnych: Przewody NYM-J można prowadzić wewnątrz rur ochronnych (peszli) lub korytek kablowych, które są odporne na promieniowanie UV. Taka osłona skutecznie chroni kabel przed bezpośrednim działaniem słońca.
• Zabezpieczenie przed słońcem: W niektórych przypadkach wystarczy zapewnić zacienienie dla instalacji, np. poprzez prowadzenie przewodów w miejscach, gdzie nie dociera bezpośrednie światło słoneczne.

Nigdy nie należy lekceważyć wpływu promieniowania UV na materiały izolacyjne. Zastosowanie odpowiednich zabezpieczeń jest kluczowe dla zapewnienia bezpieczeństwa i trwałości instalacji elektrycznych na zewnątrz.
